土木工程CAD（1128）考试说明
考场中的每台计算机须为每个考生设置考试专用文件夹，以考生姓名和学号命名，供考试时使用；考生完成全部绘图后，须将自己的图形文件保存到考试专用文件夹中，方可离开考场；考试结束后，各考点需将考试文件夹集中保存；评阅时，教师直接评阅学生的电子稿。
试卷为6道题（6个图片），总分为100分，要求考生完整的抄绘图片。绘图时可以将6道题画在一个文档里，也可以每道题新建一个文档，分别画在6个文档里。绘图完毕后以*. dwg格式保存文件，并保存到考生自己的考试专用文件夹中。

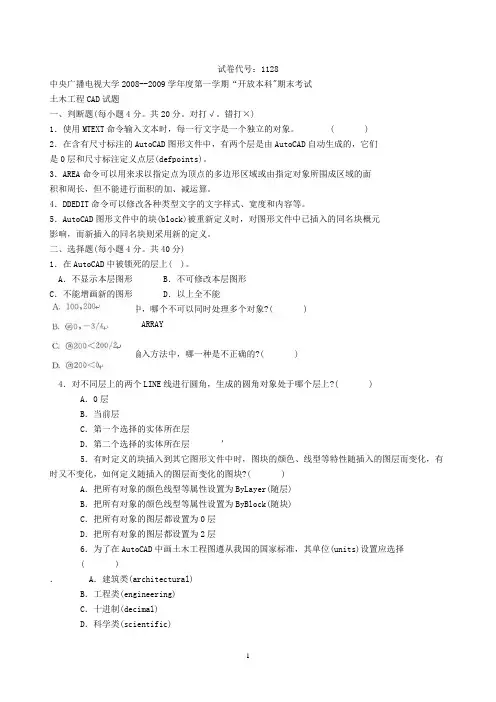

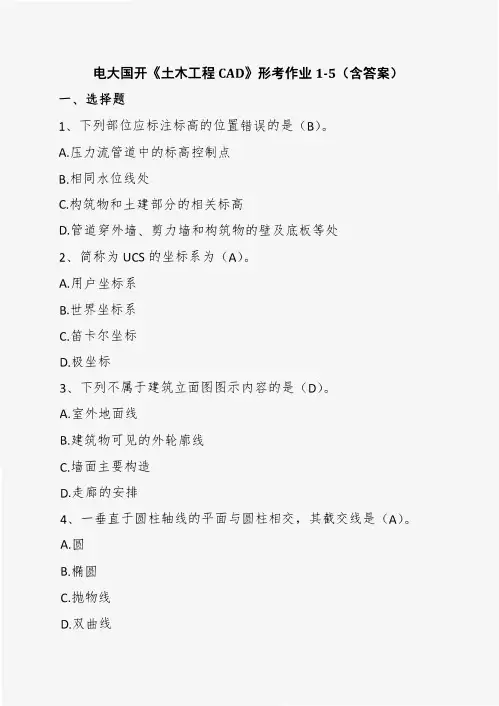

最新国家开放大学电大本科《土木工程CAD》期末题库及答案 考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。本文库还有其他网核及教学考一体化答案，敬请查看。 《土木工程CAD》题库及答案一 一、判断题(每小题4分。共20分。对打√。错打×) 1．使用MTEXT命令输入文本时，每一行文字是一个独立的对象。 ( ) 2．在含有尺寸标注的AutoCAD图形文件中，有两个层是由AutoCAD自动生成的，它们 是0层和尺寸标注定义点层(defpoints)。 3．AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面 积和周长，但不能进行面积的加、减运算。 4．DDEDIT命令可以修改各种类型文字的文字样式、宽度和内容等。 5．AutoCAD图形文件中的块(block)被重新定义时，对图形文件中已插入的同名块概元 影响，而新插入的同名块则采用新的定义。 二、选择题(每小题4分。共40分) 1．在AutoCAD中被锁死的层上( )。 A．不显示本层图形 B．不可修改本层图形 C．不能增画新的图形 D．以上全不能 2．以下图形编辑命令中，哪个不可以同时处理多个对象?( ) A．OFFSET B．ARRAY C．ERASE D．SCALE 3．以下的命令行坐标输入方法中，哪一种是不正确的?( ) 4．对不同层上的两个LINE线进行圆角，生成的圆角对象处于哪个层上?( ) A．0层
《土木工程CAD》（本科）实训课程作业评讲(1) 重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：AutoCAD的系统需求和主要功能；用户界面、创建新图及图层的建立 2．常见错误：图层建立和设置的应用。 3．提示答案和解题思路、方法：在教师的指导下上机完成。 作业一（20分） 绘图要求 按1：1比例绘制。 1．绘制平面图形。 绘图步骤： 第1步： 命令: rectang↙ 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 指定另一个角点或[尺寸(D)]: @1500,1200↙ 命令:
第2步： 命令: fillet↙ 当前设置: 模式= 修剪，半径= 0.0000 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: r↙指定圆角半径<0.0000>: 200↙ 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]:↙命令: 命令: fillet↙ 当前设置: 模式= 修剪，半径= 200.0000↙ 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: u↙选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: 选择第二个对象: 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: 选择第二个对象:
. 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: 选择第二个对象: 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]: 选择第二个对象: 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多个(U)]:↙ 命令: 第3步： 命令: offset↙ 指定偏移距离或[通过(T)] <通过>: 60↙ 选择要偏移的对象或<退出>: 指定点以确定偏移所在一侧: 选择要偏移的对象或<退出>:↙ 命令:
一、抄绘图1-1 绘制方法： A.先画水平线：单击绘制直线图标，在绘图区内单击任一点，在命令栏中输入 “@140,0后按回车键，然后再绘图区内任一点按鼠标右键，单击确定。 B.画其它线：单击绘制直线图标，找到140长直线的左端点，鼠标出现方框是单击鼠标左键，确定直线的第一 点，然后在命令栏中输入“@200<50”按回车键，然后接着确定第三点，在命 令栏中输入“@130<-60”后按回车键，然后将鼠标指向线段140长的右端点，出现方框是单击鼠标左键，然后在绘图区内任一点单击鼠标右键，再单击确定。 注：“@”代表相对坐标，“-60”度是由180度减去50度再减去70度得到，由于是由水平线往下顺时针的角度因此为负角度。 C.标注尺寸： 单击菜单栏中的菜单项，在下拉菜单中单击“图层（L）…”后，出现图层特性管理器对话框，然后单击“新建”命令按钮，增加“图层1”，单击图层1的颜色白色，改为蓝色，然后单击“确定”按钮。单击 右边向下箭头，选择“图层1”单击，把图层1作为当前层，然后开始标注尺寸。分别用“标注”菜单项下的“线性”，“对齐”和“角度”进行标注。标注后数字太小，通过“格式”菜单项下的“标注样式”进行修改相应项确定。 1-2 绘制方法： A.先画大圆：单击画圆图标，然后在绘图区正中间单击鼠标左键，确定圆心位置，接着在命令行 中输入圆的半径300后按回车键，大圆就画完了。 B.画一过圆心的水平直线：首先单击下边的“”按钮，使按钮变成如图所示凹下去状态，然后单击绘制直线 图标，鼠标指向大圆的圆心，出现圆框时单击鼠标左键，向左移动鼠标，过大圆左侧边界后，单击鼠标左键，
再单击右键，出现快键菜单后，单击确定， C.画一小圆：单击画圆图标，鼠标指向大圆与指向的交点，出项“×”时单击左键确定圆心，然后在命令行 中输入小圆的半径50后按回车键，一个小圆就画成了。 D.画其它圆方法：单击阵列图标，出现阵列对话框，（1）鼠标单击,选成环形阵列方式，(2)鼠 标单击右边的，后，鼠标指向大圆的圆心，出现方框时，单击鼠标左键，回到阵列对话框状态，然后把改为8（因为此图有8个小圆）， （3）单击左边的，后，单击小圆，小圆变成虚线后，单击鼠标右键再回到“阵列”对话框状态，然后单击“确定”按钮，8个小圆就画出来了。 E.标注尺寸：（略） 1-3 绘制方法： A.先画外框矩形：单击画矩形图标，出现命令提示栏，在提示栏 后输入F，然后按回车键，出现输入圆角半径250后按回车。接着出现 输入矩形的起点，假设矩形的左下角点的坐标为100,100。那么我们应输入100,100后按回车键。然后出现, 我们输入另一个角点的坐标，因为矩形的长是1600，宽是1400，那么另一个角点的坐标就应是100+1600,100+1400，因此我们输入1700,1500后回车。外框带倒角的矩形就画好了。 B.画内框矩形： 步骤同上，第一个角点坐标为200,200。第二个角点坐标为1600,1400 C.标注尺寸： （1）设置图层及颜色 单击“格式”项下的图层，然后单击“新建”，出现图层1，把图层1中的线的颜色改为蓝色，然后单 击确定。再把图层1设为当前层，这样就可以画出蓝色的尺寸标注了。 （2）设置标注样式： 再菜单栏中单击“格式”菜单项，选“标注样式”单击，出项标注样式管理器对话框，单击修改命令按钮，出现“修改标注样式对话框，把“箭头”下的“第一个”改成“建筑标记”，“箭头大小”改为25。再单击“文字”把“文字大小”改为50，再单击“主单位”标签，把“精度”改为“0”，然后单击确定。 （3）标注尺寸 单击标注，选“对齐”标注水平尺寸1600。 单击标注，选“线性”标注垂直尺寸1400，再重复操作标注100。 单击标注，选“半径”标注圆角。
《土木工程CAD》（本科）实训课程作业评讲(4) 重庆电大远程教育导学中心理工部胡敬佩 1．考核知识点：AutoCAD和AutoCAD的二次开发软件天正建筑绘图软件的应用。2．常见错误：剖面图的门窗画法。 3．提示答案和解题思路、方法：在教师的指导下上机完成。 打开文件后，有图，请等待一会儿。 作业四 绘制剖面图（教材P248）绘图要求：按1：100的比例画在A3图幅内。 （尺寸可以参考作业2平面图和作业3的立面图） 绘图步骤： 1．绘制轴线及编号 （1）绘制轴线
命令: T61_TRectAxis 单向轴线长度<8900>:指定第二点:↙ 点取位置或{转90度[A]/左右翻[S]/上下翻[D]/对齐[F]/改转角[R]/改基点[T]}<退出>:命令: （2）绘制轴线编号
命令: T61_TAxisNo 请选择轴号<退出>: 请输入新的轴号(.空号)<1>: D↙ 请选择轴号<退出>: 请输入新的轴号(.空号)<3>: A↙ 请选择轴号<退出>: 命令: （3）删除轴号② 命令: T61_TDelLabel 请框选轴号对象<退出>: 请框选轴号对象<退出>: 是否重排轴号?(Y/N) [Y]: N↙ 命令:
2．绘制地平线 在图层1上绘制；首先要建立图层1。 3．绘制剖面墙 4．绘剖面门窗
命令: T61_TSectWin 请点取剖面墙线下端{选择剖面门窗样式[S]/替换剖面门窗[R]/改窗台高[E]/改窗高[H]}<退出>: 门窗下口到墙下端距离<1100>:1450↙ 门窗的高度<1900>:1900↙ 1900 门窗下口到墙下端距离<1450>:4450↙ 门窗的高度<1900>:↙ 1900 命令: 5．加剖面墙折断线
《土木工程CAD》实训课程作业评讲(1) 1．考核知识点：AutoCAD的系统需求和主要功能；用户界面、创建新图及图层的建立 2．常见错误：图层建立和设置的应用。 3．提示答案和解题思路、方法：在教师的指导下上机实训完成。 一、单选题（50题每题2分共100分） 1．中止命令时可以按（Esc）键；确定执行命令时可以按（Enter）键。 A．空格键．Enter键 B．End键．空格键 C．Esc键．Enter键 D．End键．Esc键 2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（mm）和（0.0000）。A．m和0.0 B．cm和0.00 C．英寸和0.000 D．mm和0.0000 3．AutoCAD图形文件扩展名为（*.dwg），样板文件扩展名为（*.dwt）。 A．*.dwg．*.dwt B．*.dwg．*.dxf C．*.dwt．*.dws D．*.dxf．*.dwt 4．T与DT分别代表（多行文字）和（单行文字）命令。 A．单行文字．多行文字 B．多行文字．单行文字 C．引线文字．多行文字 D．文字样式．单行文字 参见上机命令行输入显示：
5．在下列图形中，夹点数最多的是（椭圆弧）。 A．一条直线 B．一条多线 C．一段多段线 D．椭圆弧 参见下图： 6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。 A．25,45 B．@25,45 C．@25<45 D．@45<25 7．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。 A．0图层 B．被关闭的图层 C．被冻结的图层 D．被插入的图层 8．（Limits）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。 A．Limits全部缩放 B．Options范围缩放 C．Limits范围缩放 D．Options全部缩放 9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。 A．窗口选择 B．窗交选择 C．点选 D．栏选 10．按（B ）键，可以从绘图窗口内切换到文本窗口内。
《土木工程》（专科）实训课程作业评讲(1) 重庆电大远程教育导学中心理工部胡敬佩 1．考核知识点：的系统需求和主要功能；用户界面、创建新图及图层的建立 2．常见错误：图层建立和设置的应用。 3．提示答案和解题思路、方法：在教师的指导下上机实训完成。 一、单选题（50题每题2分共100分） 1．中止命令时可以按（）键；确定执行命令时可以按（）键。 A．空格键．键 B．键．空格键 C．键．键 D．键．键 2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（）和（0.0000）。A．m和0.0 B．和0.00 C．英寸和0.000 D．和0.0000 3．图形文件扩展名为（*），样板文件扩展名为（*）。 A．*．* B．*．* C．*．* D．*．* 4．T与分别代表（多行文字）和（单行文字）命令。 A．单行文字．多行文字 B．多行文字．单行文字 C．引线文字．多行文字 D．文字样式．单行文字 参见上机命令行输入显示：
5．在下列图形中，夹点数最多的是（椭圆弧）。 A．一条直线 B．一条多线 C．一段多段线 D．椭圆弧 参见下图： 6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。 A．25,45 B．@25,45 C．@25<45 D．@45<25 7．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。 A．0图层 B．被关闭的图层 C．被冻结的图层 D．被插入的图层 8．（）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。 A．全部缩放 B．范围缩放 C．范围缩放 D．全部缩放 9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。 A．窗口选择 B．窗交选择 C．点选 D．栏选 10．按（B ）键，可以从绘图窗口内切换到文本窗口内。
抄绘图 1- 1 抄绘下囲’（本题1。分.圏形正确给8分.尺寸标注正磧给戈分） 绘制方法： A. 先画水平线：单击绘制直线图标’，在绘图区内单击任一点，在命令栏中' 】输入 “@140,0后按回车键，然后再绘图区内任一点按鼠标右键，单击确定。 B. 画其它线：单击绘制直线图标，找到140长直线的左端点，鼠标出现方框是单击鼠标左键，确定直线的第一 点，然后在命令栏'■■: ~讥「I中输入“ @200<50”按回车键，然后接着确定第三点，在命 令栏中输入“ @130<-60”后按回车键，然后将鼠标指向线段140长的右端点，出现方框是单击鼠标左键，然后在绘图区内任一点单击鼠标右键，再单击确定。 注：“@”代表相对坐标，“-60”度是由180度减去50度再减去70度得到，由于是由水平线往下顺时针的角度因此为负角度。 C. 标注尺寸： 单击菜单栏中的亠菜单项，在下拉菜单中单击“图层（L）…”后，出现图层特性管理器对话框，然后单击“新建”命令按钮，增加“图层1”，单击图层1的颜色白色，改为蓝色，然后单击“确定”按钮。单击 J Q电］匍口0v右边向下箭头，选择“图层1”单击，把图层1作为当前层，然后开始标注尺寸。分别用“标注”菜单项下的“线性”，“对齐”和“角度”进行标注。标注后数字太小，通过“格式” 菜单项下的“标注样式”进行修改相应项确定。 1-2
绘制方法: A. 先画大圆：单击画圆图标’，然后在绘图区正中间单击鼠标左键，确定圆心位置，接着在命令行 斗*"「亡 pm ；二二 中输入圆的半径3oo 后按回车键，大圆就画完了。 B. 画一过圆心的水平直线：首先单击下边的“ ?一入”按钮，使按钮变成如图所示凹下去状态，然后单击绘制直线 图标 ，鼠标指向大圆的圆心， 出现圆框时单击鼠标左键， 向左移动鼠标，过大圆左侧边界后， 单击鼠标左键, 再单击右键，出现快键菜单后，单击确定, C. 画一小圆：单击画圆图标 ’，鼠标指向大圆与指向的交点，出项“X”时单击左键确定圆心，然后在命令行 ■「讪'匸?二一 ' '■中输入小圆的半径50后按回车键，一个小圆就画成了。 D. 画其它圆方法：单击阵列图标 、，出现阵列对话框，（1 ）鼠标单击 &円严亲乩二，选成环形阵列方式， ⑵鼠 后，单击小圆，小圆变成虚线后，单击鼠标右键再回到“阵列”对话 框状态，然后单击“确定”按钮， 8个小圆就画出来了。 E. 标注尺寸：（略） 1-3标单击 中心点: X: 500 后，鼠标指向大圆的圆心，出现方框时，单 击鼠标左键，回到阵列对话框状态, 然后把 项目总数① 改为8個为此图有8个小圆）， 抄址下国（本題币分=團申正碣给拐廿，际注正确给2分） 27B 右边的 （3）单 击 左边的应,

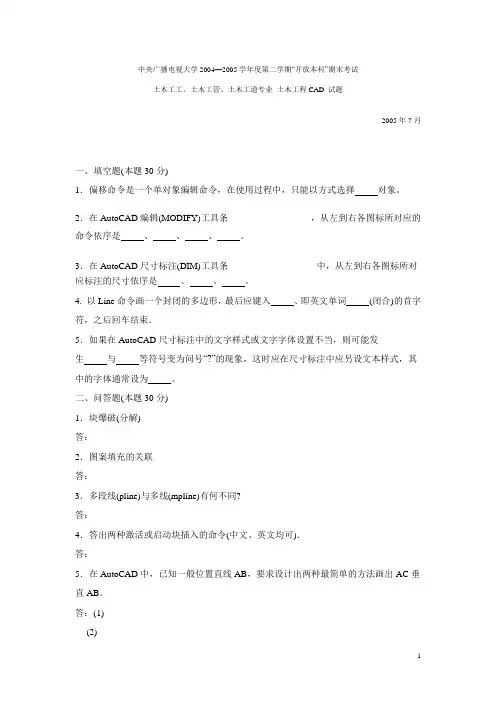

一?填空题 1?在AutoCAD画图(DRAW)工具条中,从左到右各图标所对应的命令依次是画__________?__________?__________?__________?__________?__________?__________?__________? 2?在AutoCAD编辑(MODIFY)工具条中,从左到右各图标所对应的命令依序是__________?__________?__________?__________?__________?__________?__________?__________? 3?在AutoCAD尺寸标注(DIM)工具条中,从左到右各图标所对应标注的尺寸依序是__________?__________?__________?__________?__________?__________?__________?__________? 4?在AutoCAD中对编辑对象进行修剪(trim)时,应首先选择___________,以_回车结束此项选择后,再选择__________? 5?通常我们使用的AutoCAD图形文件格式,其扩展名为___________;AutoCAD也可以打开和存储扩展名为___________和__________格式的文件,他们分别被称作__________和数据交换文件? 6?以Line命令画一个封闭的多边形,最后应键入__________?即英文单词__________(闭合)的首字符,之后回车结束? 7?在AutoCAD绘图中一般将文字样式(text style)中的字体(font name)设置为__________以满足工程图中的字体要求,但由于此字体中缺少尺寸标注中常用的__________,所以在尺寸标注中应另设文本样式,其中的字体通常设为__________? 8?在实体特性工具条的层状态控制窗口中,从左到右的五个图标依序分别控制层的____________?______________?_________________?______________?______________五种状态? 9?AutoCAD中F1键的功能是,F2键的功能是? 10?AutoCAD允许用户使用夹点对图形进行????等5种编辑操作? 11?AutoCAD中常用的对象选择方式有?????等 12?AutoCAD绘图?编辑等命令的激活方式大多有三种??? 13?AutoCAD中绘制正多边形有两种方式?? 14?对象捕捉方式有两种?? 15?图案填充命令中,填充边界可以是封闭的也可以是不封闭的,的方式要求边界必须是封闭的,的方式选择的填充边界可以是不封闭的? 二?单项选择题 1)在AutoCAD中用拉伸(stretch)命令编辑图形对象时,应采用的选择方式为( ) (A)点选(B)窗选w (C)压窗选c (D)全选all 2)在AutoCAD中画出图形“?” 的命令是( ) (A)point (B)donut (C)hatch (D)solid 3)在AutoCAD中被锁死的层上( )
