中国一号信令系统
简介

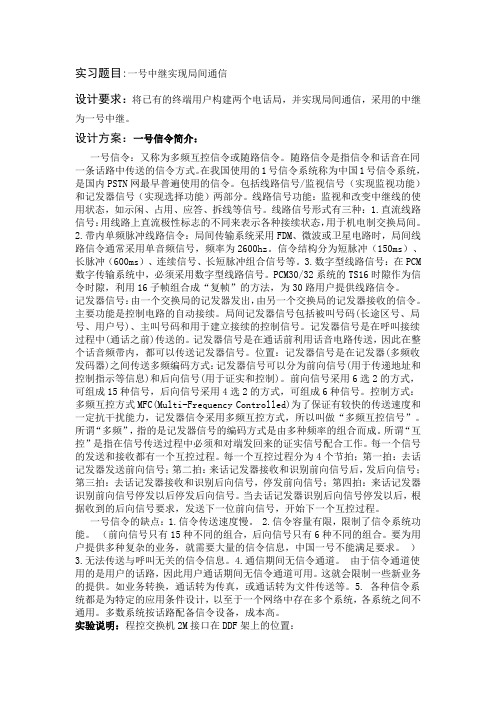

中国一号信令系统是国际R2信令系统的一个子集，是一种双向信令系统，可通过2线或4线传输。按信令传输方向，分为前向信令和后向信令；按信令功能，分为线路信令和记发器信令。
信令定义
1、线路信令（line signal）
2、线路信令主要用来监视中继线的占用、释放和闭塞状态，有前向和后向
之分，主要有以下几种类型：
占用前向信令，请求被叫端接收后续信令。通常会使被叫端由
空闲状态变为忙状态。
占用确认后向信令，是对占用信令的响应，表示被叫端已由空闲态变
为忙态。
应答后向信令，表示被叫话机或终端已经应答。
前向释放前向信令，用于结束呼叫占用的所有交换和传输设备。
后向释放后向信令，表示被叫终端已经终止通信，释放了通信网络链
路。
释放保护后向信令，是对前向释放信令的响应，表示被叫端的线路及
交换设备已经完全恢复到空闲态。在被叫端尚未结束释放保
护过程之前，系统将保护该线路不被再次占用。
闭塞后向信令，通知主叫端将该线路置于闭塞状态，禁止此后主
叫端出局呼叫占用该线路。
示闲前向（后向）信令，表示主叫端（被叫端）已处于空闲状态，可供新生的呼叫使用。
3、记发器信令(register signal)
记发器信号主要完成主、被叫号码的发送和请求，主叫用户类别、被叫
用户状态及呼叫业务类别的传送。分前向信号和后向信号，前向信号又
分Ⅰ、Ⅱ两组，后向信号分A、B两组。它们的定义如下表所示：
2．1前向Ⅰ组信号
前向Ⅰ组信号由接续控制信号和数字信号组成。
A、KA信号
KA信号是发端市话局向发端长途局或发端国际局前向发送的主叫
用户类别信号，KA信号提供本次接续的计费种类（定期、立即、免费）和用户等级（普通、优先）。这两种信号的相关组合用一位KA编码表
示，因此，KA信号为组合类别信号。KA信号中有关用户等级和通信
业务类别信息由发端长途局译成相应的KC信号。含义如下表所示：
B、KC信号
KC信号是长话局间前向发送的接续控制信号，具有保证优先用户通话，控制卫星电路段数等功能。含义如下表所示：
表
C、KE信号
KE信号是终端长话局向终端市话局以及市话局间前向传送的接续控制信号。含义如下表所示：
表
D、数字信号
数字信号“0～9”用来表示主、被叫用户号码。此外，数字“15”
信号表示主叫用户号码已发完。
2．2 后向A组信号
后向A组信号是前向Ⅰ组信号的互控信号，起控制和证实前向Ⅰ组信号的作用。含义如下表所示：
表
2．3 前向Ⅱ组信号（KD）
KD信号是发端业务类别。含义如下表所示：
表
2．4 后向B组信号（KB）
KB信号是表示被叫用户状态的信号，起证实KD信号和控制接续的作
用。含义如下表所示：
表
信令编码
1、线路信令
线路信令分模拟线路信令和数字型线路信令。模拟线路信令利用通过中继线的电流或某一单音频（有2600Hz或2400Hz两种）脉冲信号表示；
数字型线路信令通过数字编码表示。
2、记发器信令
记发器信号一般采用双音多频方式编码，采用120Hz的等差级频。前向信号采用1380Hz～1140Hz频段，按六中取二编码，最多可组成15种信号。后向信号采用780Hz～1140Hz频段，按四中取二编码，最多可组成6中信号。具体编码如下表所示：
表
信令传输
1、线路信令
对模拟线路信令，一般通过话音通道传输；对数字型线路信令，则通过PCM 系统的第16时隙传输。
2、记发器信令
记发器信号的传输可采用互控方式（MFC）或非互控方式（MFP）进行，采用互控方式时，一个互控周期分四个节拍。第一个节拍主叫端发送前向信号；第二个
节拍被叫端收到前向信号，回送后向信号；第三个节拍为主叫端收到后向信号，停
发前向信号；第四个节拍为被叫端检测到前向信号停发，停发后向信号。
记发器信号为带内信号（频率在话音频带内），因此即可通过模拟信道直接传输；
也可经PCM编码后，由数字信道传输。正因为记发器信号是在话音信道内传输，所以一号信令是一种随路信令。
