一.高速摄像概述
术语“高速摄影”、“高速摄像”很容易被人们直观地理解。那就是用不同制式的相机以很高的速度一幅一幅地（即摄影频率）来拍摄快速运动的物体，将物体的运动变化过程记录下来。高速摄影是采用胶片作为记录介质，而高速摄像则是采用非胶片的摄影，使用的记录介质为存储器和磁盘，光敏器件为固体图像传感器。前者出现较早，技术成熟，但后者发展迅速，大有取代前者而成为现代主流相机的趋势。因此，谈到高速摄像就不能不提到高速摄影，本章在简要回顾高速摄影历史轨迹的同时，着重对高速摄像进行概述。
当我们观看体育运动的电影时，常常看到运动员各种慢动作的特写镜头，高速摄影能更好地体现这种艺术效果。摄影作为一种艺术，已得到广泛的应用，它的实质是记录空间两维信息的一种方法。我们知道当用相机拍摄快速运动的物体时，如近距离拍摄高速行驶的摩托车，即使采用极短的曝光时间，也往往得不到清晰的照片。其原因是在曝光时间内，物体的影像在底片上发生了移动，没有实现影像的“冻结”。此外，为了研究分析快速运动的过程，要求得到一系列不同时刻的连续画幅。因此，“高速摄影”这个词就包含着两个内容：一个是以很高的摄影频率获得一系列画幅；另一个是每个画幅的曝光时间极短，把快速运动物体的影像冻结在记录介质上。
人眼的视网膜有1/24ｓ的视觉暂留效应，所以人眼的时间分辨能力（分辨率）只有1/24ｓ。电影摄影与放映的频率选为24幅／ｓ，正是利用这一特点，以不连续的放映使人获得连续的感受。但对于许多瞬变现象，受到眼睛时间分辨率的限制，我们却只能看１到变化前后的结果，而看不清过程。高速摄影是一种
以高于电影拍摄频率摄影的技术，当拍摄结果以电影放映频率放映时，现象的变化就被放慢了。
二.高速摄影的定义
最初美国的电影与电视工程师学会（SMPTE）建议高速摄影定义为：摄影的曝光时间小于等于１ｍｓ，摄影速度大于或等于250幅／ｓ。后来充分考虑到各个方面修改为（fuller，1994）：以足够短的曝光时间和足够快的摄影速度记录光学及光电信息，获得的空间和时间分辨率应满足实验者的需求。2004年在美国召开的第26届国际高速摄影和光子学会议把高速摄影的定义修改为：速度大于128幅／ｓ，可连续获得３幅以上的摄影。
三.高速摄影的历史
高速摄影已有100多年的历史。其按记录原理可分为３类：20世纪60年代的化学技术（胶片）、70年代出现的磁带技术和当代的半导体技术，这一技术已成为高速相机的主流。
１．胶片摄影的历史
高速摄影是由英国化学家、语言学家及摄影先驱亨利·塔尔博特（HenryTalbot）完成的。1851年，塔尔博特将《伦敦时报》的一小块版面贴在一个轮子上，让轮子在一个暗室里快速旋转。当轮子旋转时，塔尔博特利用来自莱顿电瓶（这是一种能聚集电荷的容器，就是现在的电容器的前身）的闪光（速度为1/2000ｓ），拍摄了几平方厘米的原版面。最终获得了清晰的图像，它好像是从一种静止的实体上拍下来的，但实际上却是运动中的实体。那时的记录介质是采用“珂罗酊湿版法”制成的玻璃干板，即在玻璃板上镀上感光材料，其敏
感度非常低，大约在ASA4左右，在普通照明条件下，曝光时间达数秒钟以上。镜头的光圈大约是F32，但摄影非常成功。
1856年，Foucault以及随后众多人对波阵面及其在透明介质中振动影响的研究，导致了纹影摄影术（schlierenphotography）的出现。
1861年，在伦敦附近进行了一次试验。试验采用阴影摄影
（shadowgraphs）来获取弹丸飞行的照片，弹丸从照相机和100μｓ的照明光源中间穿过，采用短时间的照明，使弹丸在底片上成像。
1867年,AlfredA.Pollock制成可以在旋转的圆盘上得到50幅照片的相机，同时又指出如果胶片的灵敏度足够高，像人和动物的运动过程都可以记录下来。
1871年发明了“溴化银明胶干板法”，干板的曝光时间降低到几十分之一秒，为拍摄运动物体提供了较方便的条件。
1872年，摄影师EadweardMuybidge受加州州长LelandStanford委任，到加利福尼亚解决关于疾驰快马的脚步问题，以平息争论。争论的一方称马总是至少有一个脚是在地上，而另一方认为在瞬间所有的脚都不着地。Mubridge设计了一套摄影系统，用丝线同时控制多台相机的快门，得到了一系列在黑色背景下白马奔跑的照片。
1874年，法国宇航员PierreJulesCesarJennsen设计了一种自动相机，用来拍摄金星的运动轨迹。相机70s可拍摄８幅照片，图像记录在圆形的照相银板盘上，照相盘由发条装置驱动。
1882年，Dr.EtinneJulesMarey使这种自动相机得到了改进，称为照相枪。这种相机最初每秒可拍摄12幅照片，曝光时间为1/720s，记录介质为玻璃干板。后来胶片代替了玻璃板，曝光时间达到1/1000ｓ，速度可达100幅／ｓ。
他还发明了一种用唱针把声音记录在旋转柱面上的装置，这和后来的示波器记录原理相同。
1884年，普鲁士摄影师发明了焦平面快门的便携式摄影机，其曝光时间可达1/1000ｓ。1886年他又发了宽银幕电影系（schnellseher），用来观看12个到14个摄影机获得的图像。
早期摄影的发展同放映机的发明紧密相连JosephAntoineFerdinandPlateau在1829年提出了视觉暂留理论，并在1832年设计了放映机，1853年放映机得到了普遍的应用。
1893年ThomasAlvaEdison（爱迪生）发明了活动电影放机。1893年—1894年Ｃ．FrancisJenkins发明的电影放映机是当今电影放映机的前身。
1939年—1945年二战，战争期间推动了军事研究的发展。几种连续补偿式相机相继在美国、英国、法国、德国被研制出来；美国的Genkins，德国的AEG和Thun，法国的Merlin和Gerin，英国的Vinten等厂家都着手于Maskelyne转镜式相机的研究，德国研制出了一种新式Zeisslkon16mm和35ｍｍ转镜相机。二战期间为主的相机是Fastax和Eastman相机，Fastax相机最大速度可达800幅／ｓ（分幅可达6000幅／ｓ）。为了记录炸弹的爆炸、炮弹的飞行和降落伞的张开等过程的需要，出现了速度为250幅／ｓ的Debrie（法国）和Zeiss（德国）35ｍｍ间歇式相机。其中被公认为最快的相机是Vinten 有限公司的HS300，速度为275幅／ｓ，快门曝光时间范围为100μｓ至２ｍｓ，并在胶片边缘上记录有音叉振荡器得到的50Ｈｚ时标信号，获得了较高的计时精度。二战期间为了研究炮弹的飞行和炸弹的爆炸情况，出现了一些使用特殊胶片规格、不同记录方式的新式专用相机。比如Bowen条纹相机
（ribbonframecamera）和单幅画面的YOC（YawOb servation Camera）高速相机。YOC相机是弹道同步相机（ballis tic synchro）的前身。因为这种技术不仅可记录高速运动目标的细节，而且可给出目标的速度、转速和姿态等数据，因此直到今日还一直在使用。
普通电影摄影机由于曝光时间太长、帧速过慢，不能用于诸如子弹、雷管、等离子体中微秒级至毫微级事件的分析研究，于是一种在快速旋转鼓轮四周装上短尺寸胶片的相机产生了，从而获得离散连续的图像。该相机在250μｓ时间内帧速可达250000幅／ｓ。1940年至1945年间，英国研制出了超高速转镜摄影机（Miller相机）。该相机画幅为20ｍｍ，速度为２百万幅／ｓ，画幅为８ｍｍ，时速度可达８百万幅／ｓ，时间分辨率为１×１０－８ｓ。美国的BeckmanWhitley和Cordin公司也都相继生产了相似的Miller相机。20世纪80年代，Cordin仍在大量生产35ｍｍ和70ｍｍ鼓轮转镜式相机，速度为（1000～20000000）ｒ／ｓ，能记录８ｍｍ～８０ｍｍ的高质量彩色和黑白图像。
战后，AcmadeLimitedofDwnham制造出一种特殊的35ｍｍ旋转棱镜相机。在３个互换旋转棱镜作用下，速度可达2000幅／ｓ，两分幅后速度可达4000幅／ｓ，四分幅后速度可达8000幅／ｓ。
1955年—1975年，美国国防航空航天管理局（ＮＡＳＡ）为了空
间技术的研究，设计研制了速度为500幅／ｓ的新型间歇式摄影
机，以适应恶劣环境下工作。期间DBMilliken、Mitchell、Photo sonics、RedLake四个厂家都生产16ｍｍ相机。Photo sonics也研发了35ｍｍ和70ｍｍ系列的高速相机，并配以半自动和全自动跟踪架。
直至20世纪60年代，以AWRE、Barr、Steoud以及BeckmanWhitley 为代表的转镜式相机始终主宰着超高速摄影领域。
２．电子成像技术的发展
光学机械式高速摄影机虽然工作稳定可靠，像质较好，使用面广，但是在时间分辩率方面要有更大的提高是有困难的。1949年Countey prett教授利用电与磁的作用使电子束偏转扫描，以达到比光学机械系统大得多的扫描速度。研制了一只变像管，时间分辨率为（10－７～10－８）ｓ。
20世纪50年代，电子摄像管可在相对暗背景下记录单幅高质量图像。1960年，美国空间技术实验室研制出了STL变像管高速摄影机。它由光电阴极、电子透镜和荧光屏组成。记录介质为（４×５）英寸Polaroid或普通胶片，可产生三帧连续图像，每幅大小为17ｍｍ×25ｍｍ，分辨率为12对线／ｍｍ，速度为（200～2000000）幅／ｓ，时间分辨率可达0.5ｎｓ，触发至第一幅图像之间的延迟仅为12ｎｓ。
1969年,Imacon相机问世,HadlandPhotonics有限公司和Imco光电有限公司因此在图像转换领域成为领头羊，制造出一大批帧速率为（10000～600000000）幅／ｓ、扫描时间分辨力为２ｐｓ的高速摄像系统。
３．磁带记录的历史
1884年，PaulNipkow提出了原始ＴＶ系统的原理。
1897年，德国人Braun研制出阴极管。一年后，Braun提出了磁信号存储原理。此后，视频磁带记录原理没有根本上的创造，仅是技术上的进步。直到1923年，Zworykin获得了映像管专利，一种高敏感ＣＲＴ取代了Nipkow的圆盘，这种技术同Braun的ＣＲＴ相结合形成了当时的电视系统。
20世纪30年代德国的电子和化学技术很发达，从而推动了
磁带录音机的发展。1928年FritzPfleumer获得磁带（在胶带上涂上磁粉）的专利，经过几年的研究探索，1935年Basf和Tele funken制作的磁带录音机在柏林电台展示，使得磁带录音机成了磁带记录机的通用名词。BingCrosby 在娱乐行业是行家里手，他的公司最终完成了一种高品质的磁带记录机。那时，一个高品质的声音要求磁带的速度是（10～20）ｃｍ／ｓ，作为视频记录需要更高的带宽。那时磁带较宽，并使用多个并行磁头。1951年BingCrosby研制的系统使用了12个磁头，磁带速度为2.5ｍ／ｓ。ＲＣＡ在1953年仅用了３个磁头，速度为９ｍ／ｓ。商业的螺旋扫描Ampex视频磁带记录机在1956年完成。同年，ＩＢＭ公司研制出磁盘内存电脑。
从1970年开始，美国生产出了许多以常速记录的高质量彩色／黑白图像、曝光时间为100μｓ的相机。两种真正的慢速运动分析系统是日本的ＮＡＣｓ
av200和美国的Instar相机，他们都是对普通视频记录系统的改进型。
1980年12月，美国EastmanKodak公司生产出SP2000视频运动分析系统。从而真正开始了视频运动分析系统的研制和广泛应用。
1986年，使用微处理器控制磁带记录的Ektapro系列1000取代了SP2000，它的速度范围是（25～1000）幅／ｓ，分幅后速度可达6000幅／ｓ。它的性能虽比不上SP2000系统，但造价约比SP2000系统少1/2以上。
４．半导体相机的发展
由计算机来存储和处理图像，是在计算机发展到大约第三代电脑的时候。在20世纪90年代，基于ＰＣ的高速相机结束了基于视频磁带的高速相机的统治。20世纪70年代的ＴＶ和视频相机体积大而且不方便携带，半导体ＴＶ传感器的
出现改变了这一切。目前，多数主流相机都是基于ＣＣＤ和ＣＭＯＳ技术。在20世纪90年代，半导体和电脑技术使得基于电脑的高速相机成为可能。ＰＣ的内存大小和ＣＰＵ的速度随时间的推移不断地提高，最终高速相机能够使用自身的半导体内存。数字存储运动分析系统比如美国视频研究机构生产的PhantomV2.0，相对于磁带存储系统来说有许多优点，系统可连续存储图像，当空间不足时，最早存储的图像则释放掉，以保证继续存储。图像在存储过程中，可选择性地存储所要保存的部分。该系统满分辨率的摄像速度可达500幅／ｓ。
1989年问世的Ektapro1000EM是一种固态电子存储系统，可以1000幅／ｓ的速度存储1200帧信息，或以6000幅／ｓ存储7200幅分幅图像信息，满画幅可连续记录1.2ｓ，可以手动控制，也可遥控。
1993年出现的EktaproHS4540运动分析系统使帧速提高至4500幅／ｓ。系统采用数字摄像技术，可在电存储器里存储5152幅图像，这些数字图像可即刻从存储器里重放。该系统的传感器大小为（256×256）像元，传感器的灵敏度为ＩＳＯ3000，可由ＲＳ232／ＩＥＥ接口同计算机进行通信。由于使用了ＰＣ，高速相机的价格降到了一个新的水平。高速影像通常记录时间不长，大多数都是在几秒的时间内。当事件结束后相机停止工作，图像采用循环记录的工作方式。视频磁带记录仪可以长时间记录，但磁带须（５～20）ｍｉｎ左右时间来重绕，而半导体相机能够连续记录，并当事件结束后相机就停止。但ＰＣ的存储空间、显示、硬拷贝设备和后期处理都很方便容易。在21世纪开始到现在（2005年），实际上所有高速相机都是基于ＰＣ，没有什么大的明显改变，只是速度和记录时间在不断增加。基于ＰＣ的数字高速影像技术才发展了10年，它的前任（磁带式）是20年，更早的（胶片式）是60年。
我国高速摄影机的研制可以追溯至20世纪50年代，然而大规模的研究开始于1963年，受国防科技研究需要的牵引，发展很快。到80年代末，我们已经研制成功几乎所有类型的光机式高速相机和主要类型的变像管高速相机，并达到了国际先进水平。1993年西安光机所研制出了ＨＴＶ－５００高速电视及录像系统，其性能指标达到了国际先进水平。
武汉中创联达科技有限公司，专业从事光电子影像产品（低照度相机、高速摄像机，超高速摄像机，高分辨率相机及其图像分析软件）的销售、研发，提供特殊环境下的拍摄、成像服务。经过多年的市场经验及技术积累，公司为国内客户提供燃烧、PIV、纤维成像、焊接、等离子体放电、材料拉伸变形、仿生学等领域提供详细、专业的解决方案。公司将在以下应用领域提供产品：
◆高速摄影（弹道学、碰撞实验、高速粒子运动实验PIV 、材料学、气囊膨胀实验、燃烧实验、电弧运动、离子束运动、流体力学、喷射实验、爆炸分析以及其他超高速运动领域）
◆高分辨率成像（弹道学、粒子运动实验PIV 、工业质量检测、喷射实验、电泳现象、火焰分析）
◆显微成像（微生物光学成像、分子细胞成像）
◆低照度成像（燃烧实验、弹道学、碰撞实验、爆炸分析、天文学领域、微光成像、工业检测监视）
◆光谱成像（红外感应范围应用、光源波谱分析）
◆高速运动分析软件及PIV系统分析软件
摄像头的工作原理大致为：景物通过镜头()生成的光学图像投射到图像传感器表面上，然后转为电信号，经过(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片()中加工处理，再通过接口传输到电脑中处理，通过显示器就可以看到图像了。 注：图像传感器()是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。光电二极管受到光照射时，就会产生电荷。 注：数字信号处理芯片( )功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过等接口传到等设备。 结构框架: . ( )(镜像信号处理器) . (图像解码器) . (设备控制器) 摄像头的构成主要包括主控芯片、感光芯片、镜头和电源。好的电源也是保证摄像头工作的一个方面。摄像头镜头：五玻镜头是主流 这个问题对于大多数人来说已经不算问题了，笔者提出来也只是仅对小白而言。简单的说镜头是由透镜组成，摄像头的镜头一般是由玻璃镜片或者塑料镜片组成的。玻璃镜头能获得比塑料镜头更清晰的影像。这是因为光线穿过普通玻璃镜片通常只有～的光损失，而塑料镜片的光损失高达～。有些镜头还采用了多层光学镀膜技术，有效减少了光的折射并过滤杂波，提高了通光率，从而获得更清晰影像。
然而，现在很多小厂，为了节约成本、追求高利润，往往减少镜片的数量，或者使用廉价的塑料镜头。虽然这些产品在价格上便宜不少，看上去很有吸引力，但实际的成像效果却实在是令人无法恭维。现在市面上大多数摄像头采用的都是五玻镜头，但是不乏少数商家将塑料镜头说成五玻镜头的。因此消费者在选购一些杂牌摄像头时，一定要详细试用一下，谨防上当受骗。 另外，镜头还有一个重要的参数那就是光圈，通过调整光圈可以控制通过镜头到达传感器的光线的多少，除了控制通光量，光圈还具有控制景深的功能，即光圈越大，则景深越小 摄像头感光器件：一定比好吗？ 在选择摄像头时，镜头是很重要的。按感光器件类别来分，现在市场上摄像头使用的镜头大多为和两种，其中（，电荷耦合组件）因为价格较高更多是应用在摄像、图象扫描方面的高端技术组件，（－，附加金属氧化物半导体组件）则大多应用在一些低端视频产品中。
Vision Research Phantom Miro M / R / LC120 Vision Research Phantom Miro M140 / M340 Vision Research Phantom Miro M / R / LC310 Vision Research Phantom Miro M / R / LC320S Vision Research Phantom Miro Airborne HD Vision Research Phantom Miro Airborne Vision Research Phantom Miro eX4 Vision Research Phantom Miro 3 Vision Research Phantom Miro C210J / C210 ?2,000 fps at 1280 x 1024 ?12 bit 1.3 Megapixel CMOS sensor ?ISO Monochrome 5,000T; 2,500D; Color 640T; 640D ?Hi-G: 170G – Shock, 17 Grms - Vibration ?Small: 73 mm x 73 mm x 72 mm (H x W x D) ?Modular: Connect to Miro Junction Box for multi-camera configurations
Overview Specifications Accessories FAQs Videos The Phantom? Miro? C210J and C210 are small, light and rugged digital high-speed cameras, designed to meet the most demanding applications. The cameras have a 12 bit ?-inch CMOS sensor and achieve up to 2,000 frames per second (fps) at full resolution of 1280 x 1024. They are also modular, and can be connected to a Miro Junction Box to create multi-camera configurations as simple or as complex as needed. Small, light & rugged: At 73 mm x 73 mm x 72 mm and weighing just over 1 lb. (.5 kg), the C210 and C210J are 3-inch cubes small enough to fit into the tightest places. Strategically placed mounting holes securely position the cameras, even in difficult places. The cameras were tested at 170 G (IAW MIL-STD-810G) for shock, and 17 Grms (IAW MIL-STD-202G) for vibration, and are rugged enough to withstand the most challenging environments. Image protection: The C210J and C210 are specifically designed to protect valuable images if a cable is severed during an experiment. Each camera has local memory, including an internal, non-removable 128G CineFlash? for image storage. The cameras can be set to save all images immediately to the non-volatile CineFlash. An internal battery provides up to 30 minutes of back-up power to allow images to be saved in the event AC power is lost. Modular and flexible: The Miro C210 has connectors compatible with other Phantom Miro cameras for power and control, allowing it to operate as a stand-alone camera. The Miro C210J is designed to operate through a single cable to Vision Research’s new Miro Junction Box (JBox). The JBox is a flexible hub designed not only to operate the cameras but to create almost any multi-camera configuration imaginable. Each JBox can accept up to six cameras, or use any one of the camera ports to daisy chain or tree branch to another JBox, significantly increasing the number of cameras in a configuration. The Miro C210, as well as other Phantom Miro cameras, can also connect to the Miro JBox, offering users additional configuration flexibility. Motion Analysis: The Miro C210J and C210 benefit from Vision Research Phantom Camera Control (PCC) software, including the motion analysis tools in the software. PCC can perform timing, position, distance, velocity, angle and angular speed measurements and provide a full suite of calculations on the data.
摄像头的工作原理说明加电路图 随着中国网络事业的发展（直接的说，电脑的外部环境的变化→宽带网络的普及），大家对电脑摄像头的需求也就慢慢的加强。比如用他来处理一些网络可视电话、视频监控、数码摄影和影音处理等。话说回来，由于其的相对价格比较低廉（数码摄象机、数码照相机），技术含量不是太高，所以生产的厂家也就多了起来，中国市场就是如此，产品的质量和指标也就有比较大的差距。 一、首先来看看感光材料 一般市场上的感光材料可以分为：（电荷耦合）和（金属氧化物）两种。前一种的优点是成像像素高，清晰度高，色彩还原系数高，经常应用在高档次数码摄像机、数码照相机中，缺点是价格比较昂贵，耗功较大。后者缺点正好和前者互普，价格相对低廉，耗功也较小，但是，在成像方面要差一些。如果你是需要效果好点的话，那么你就选购元件的，但是你需要的￥就多一点了！ 二、像素也是一个关键指标 现在市面上主流产品像素一般在万左右，早些时候也出了一些万左右像素的产品，由于技术含量相对较低效果不是很好，不久就退出历史舞台了。这个时候也许有人会问，那是不是像素越高越好呢？从一般角度说是的。但是从另一个方面来看也就不是那么了，对于同一个画面来说，像素高的产品他的解析图象能力就更高，呵呵，那么你所需要的存储器的容量就要很大了。不然……我还是建议如果你选购的时候还是选购市面上比较主流的产品。毕竟将来如果出问题了保修也比较好。 三、分辨率是大家谈的比较多的问题 我想我没有必要到这里说分辨率这个东东了，大家最熟悉的应该就是： ：你的显示器什么什么品牌的。分辨率可以上到多高，刷新率呢？ ：呵呵，还好了，我用在* ，设计的时候就用在*。玩游戏一般就*了。 但是摄像头的分辨率可不完全等同于显示器，切切的说，摄像头分辨率就是摄像头解析图象的能力。现在市面上较多的的一般在*，有是也会在*。但是如果是的一般还要高些。 四、是摄像头，当然也要比较摄像的效果 摄像头的视频捕获能力是用户最关心的了，目前电脑摄像头所能够捕捉都是通过软件来实现的，因此对电脑要求比较高，一般情况下*他的速度可以到达帧，但当分辨率在*的状态下，速度稍微一快点。因而，自己在选购是，可以按照自己的作用选择一个合适自己的。 五、镜头是一个大问题 估计这么东东很多用户在购买的时候会忽视掉，但这却是摄像头对光线的最重要部位。光圈的大小、镜头可调焦的范围等等。一般按照材料分主要有中，有玻璃镜片；塑胶镜片和化合物的，这里最好的要算是玻璃的，他的通光系数大，一般好的镜头他的通光口径也会做的较大，在光线不是很好的时候也可以得到交好的效果，但是价格要高点（一分钱一分货）。塑胶的通光要差点，但是价格便宜，就这点也得到了一些中低端用户的认可。化合物的市面上不是很多，这里就不做详细介绍了。 六、其他数据

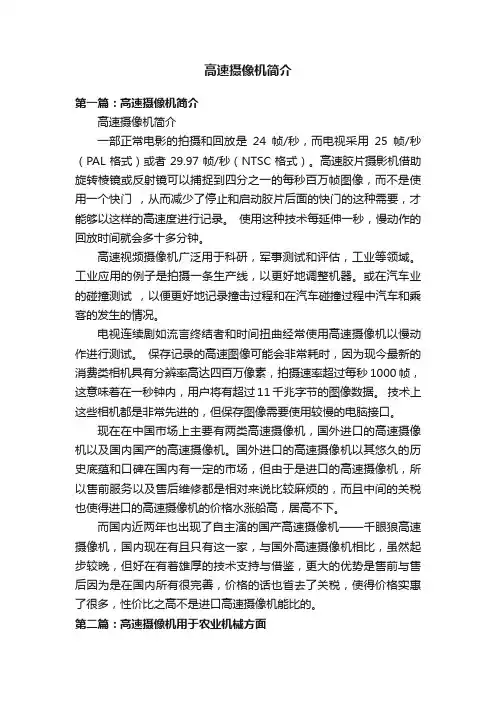

高速摄像机帧数高，用于拍摄高速运动的物体的运动轨迹，捕捉现实生活中人类肉眼无法看清的瞬间动态过程。由于高速摄像机帧数高，所拍摄的画面独具魅力，因而被广泛地应用于科研、军事及商业领域。 高速摄像机帧数能达到多少 摄像机种类繁多，其工作的基本原理都是一样的：把光学图象信号转变为电信号，以便于存储或者传输。当我们拍摄一个物体时，此物体上反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面(例如摄像管的靶面)上，再通过摄像器件把光转变为电能，即得到了“视频信号”。 视频是由很多张照片连续起来的，所以，一般我们觉得高端机器每秒8fps以上的，就是连拍很快的机器了，输出2千万像素以上级别，而且，快门能达到1/8000s看着似乎数据很牛，但是，仅仅是单纯意义上体现了快门速度快，能够捕捉运动场景的一瞬间。 而高速摄像机不同，它能够通过很高的fps把运动场景完整的捕捉并慢速，超慢速回放。高速或超高速摄像机，虽然像素不高，但1s内拍摄的图片数几百乃至上千张，所以可以理
解为什么有些高速拍摄视频能够把闪电或者子弹击碎物品的瞬间慢速还原。最主要还是一个动态一个静态，图像采集密度，图像数据处理量，完全不同，这样就可以想象最主要的区别了吧。 另外，也有过这样使用的：国外友人通过电子设备控制N台单反的快门，让每台机器的快门同步延迟固定，组建了一个超高速的用静态高品质照片合成高速相机效果的东西，其目的最简单的理解就是1s内拍摄尽可能多的但是并不重复的图片，从而组成一段视频，一段把1s尽可能多的记录下来的视频，再用正常速度回放，就是超级慢动作了。当然在电视上，视频是以每秒30帧的速度播放，适合于人眼观看。多数电视节目和家庭电影都是以相同的速度录制。不过高速摄像机能够以每秒325,000帧的速度录影(一秒可以作为三小时播放)。 从2003年开始，武汉中创联达科技有限公司先后与日本NAC、德国Paul Hoess、英国IVV、美国MIC以及日本SEIKA公司等特殊领域成像企业建立合作关系，成为其在国内
AF摄像头工作模式原理 AF(Auto Focus)自动对焦：自动对焦有两种方式，根据控制原理分为主动式和被动式两种。主动式自动对焦通过相机发射红外线，根据反射回来的射线信号确定被摄体的距离，再自动调节镜头，实现自动对焦。被动式对焦有一点仿生学的味道，是分析物体的成像判断是否已经聚焦，比较精确，但技术复杂，成本高，而且在低照度条件下难以准确聚焦，多用于高档专业相机。一些高智能相机还可以锁定运动的被摄体甚至眼控对焦。 有的手机平台上引出的GPIO口控制或者是Sensor中集成的AF算法，不需要单独使用MCU，有的手机平台是靠MCU集成AF算法,比如MTK的6228。Sensor 的AF算法是在ISP（DSP）的fireware里面的，就是MCU. 对于Sensor带有AF功能的一般通过I2C下命令就行了。手机平台如果是采用IO口控制的话，软件必须有AF的算法，根据图像的清晰度通过IO口控制马达的驱动IC使VCM或者Step（步进电机）动作。 实际上和音圈的原理是一样的,首先对马达供给有低到高的直流电VCM的转子由低到高走完全程,在走的过程中使用IC读取SENSOR固定位置上的亮度数值并记录实时电流数值,到达顶端后在供给马达在sensor亮度值最高时的电压,用VC开发会比较快。镜头直接就可以拧进VCM马达的镜头槽中的，在你给VCM 进行控制时可以有两种控制方式一种时PWm控制方式，还有的是IIC的控制方
式，在控制信号输入到驱动芯片时，驱动信号便发出电流来驱动VCm马达，使VCm马达机构上下移动，所以就实现了自动对焦的目的。 基于DSP的自动对焦系统，自动对焦技术是计算机视觉和各类成像系统的关键技术之一,在国外AF技术已经非常普遍，照相机、摄像机、显微镜、内窥镜等成像系统中有着广泛的用途。在我们国家这个方面应用比较少。传统的自动对焦技术较多采用测距法,即通过测出物距,由镜头方程求出系统的像距或焦距,来调整系统使之处于准确对焦的状态。随着现代计算技术的发展和数字图像处理理论的日益成熟,自动对焦技术进入一个新的数字时代,越来越多的自动对焦方法基于图像处理理论对图像有关信息进行分析计算,然后根据控制策略驱动电机,调节系统使之准确对焦。 本文利用数字式CMOS图像传感器作为感像器件,运用DSP芯片采集图像信息并计算系统的对焦评价函数,根据优化的爬山搜索算法控制驱动步进电机,调节系统光学镜头组的位置,使系统成像清晰,从而实现自动对焦。这是一种数字式的自动对焦方法,其准确性和实时性使其在视频展示台和显微镜等设备中的应用具有广泛的前景。

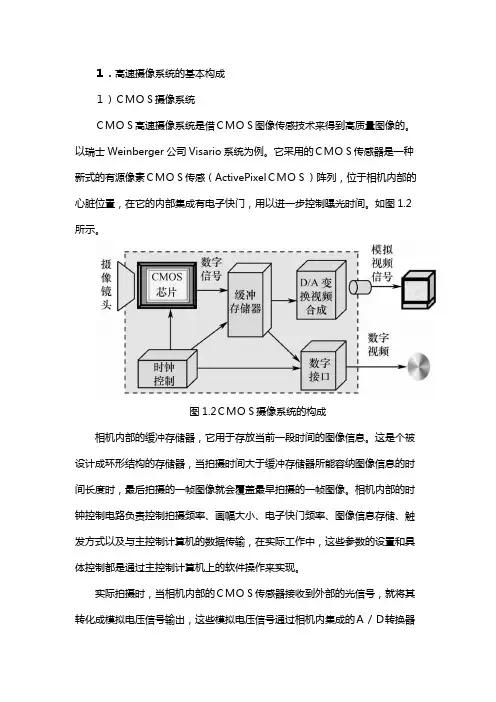

１．高速摄像系统的基本构成 １）ＣＭＯＳ摄像系统 ＣＭＯＳ高速摄像系统是借ＣＭＯＳ图像传感技术来得到高质量图像的。以瑞士Weinberger公司Visario系统为例。它采用的ＣＭＯＳ传感器是一种新式的有源像素ＣＭＯＳ传感（ActivePixelＣＭＯＳ）阵列，位于相机内部的心脏位置，在它的内部集成有电子快门，用以进一步控制曝光时间。如图1.2所示。 图1.2ＣＭＯＳ摄像系统的构成 相机内部的缓冲存储器，它用于存放当前一段时间的图像信息。这是个被设计成环形结构的存储器，当拍摄时间大于缓冲存储器所能容纳图像信息的时间长度时，最后拍摄的一帧图像就会覆盖最早拍摄的一帧图像。相机内部的时钟控制电路负责控制拍摄频率、画幅大小、电子快门频率、图像信息存储、触发方式以及与主控制计算机的数据传输，在实际工作中，这些参数的设置和具体控制都是通过主控制计算机上的软件操作来实现。 实际拍摄时，当相机内部的ＣＭＯＳ传感器接收到外部的光信号，就将其转化成模拟电压信号输出，这些模拟电压信号通过相机内集成的Ａ／Ｄ转换器阵列转换成数字量阵列信息并暂时存储在相机内部的缓冲存储器中。拍摄结束后，根
