CW1系列智能型万能式断路器操作说明 一. 贮能操作 1.手动贮能 1.1贮能时将贮能手柄上下反复扳动适当次数（约 6?7次），当手感觉不到反力时 就完成了贮能 1.2贮能完毕后，“贮能、释能”指示器在“贮能”位置。 2.电动贮能 控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时） 二. 分合闸操作 1.手动分合闸操作 1.1合闸 合闸”指示器由“ ”转换到“ ”，“贮能、释能”指示器由“贮能”状态转换到 “释能”状态。 1.2分闸 当断路器处于闭合状态时， 推压红色“ ”按钮，断路器即分闸，“分闸、合闸” I 0 指示器由“ ”转换到“ ”。 2.电动分合闸操作 当断路器处于贮能、断幵状态时，推压黑色 按钮，断路器合闸，“分闸、
2.1合闸 当断路器处于贮能、断幵状态时，将额定电压施加于合闸电磁铁上能使断路器 合闸。 2.2分闸 当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。 三.抽屉式断路器操作 1.断路器本体插入操作 1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处 图1断路器面板 1.3将断路器本体向内推入，直至不能推动为止。
1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。 1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有 “咔嚓”两声，拉出手柄并放入原位。 2.断路器本体抽出操作 2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。 2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。 2.3 将断路器本体从抽屉内取出，然后将抽出导轨推回原处
有区别 1、塑壳断路器能接入较粗导线，如35平方以上的。小型断路器只适合接10平方以下的导线。 2、塑壳断路器端头用螺母联接，容易压紧，接触良好。小型断路器采用较小的压紧端子，且只能用螺丝刀拧紧，力矩不够，不容易压紧，接触不太好。 3、塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整。小型断路器对过流和短路共用一套装置，电流不可调。 4、塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，还不易引发相间短路。寿命也长。 5、小型断路器动作灵敏度比塑壳断路器高。 微型断路器和塑壳断路器都属于断路器工作原理都是一样的． 区别在于：1.微型断路器安装方式是导轨安装，塑壳断路器是螺钉安装 2.微型断路器最大电流等级在63A以内,塑壳断路器电流等级最高2000A 的都有. 微型断路器: 电气参数 a.符合电气标准：EN0898(IEC898)、GB10963； b.额定电压(Ue)：230/400V；50/60Hz； c.额定短路分断能力Icu：10kA IEC898(1~63A)； d.直流短路分断能力：最大48V(S-5SJ4……，10kA)单极 最大250V(S-5SJ4-DC，6kA)单极 e.脱扣特性：B、C、D特性曲线 f.最大可边上的熔断器：100A gL(＞10kA) g.选择性级别：3 h.工作环境温度：-5至+40℃ i.外壳防护等级：IP40(安装后) j.寿命：电气，不少于8000次通断动作 机械，不少于20000次通断动作 机械参数 a.外露面长度：45mm b.外壳高度：80mm c.外壳宽度：17.5mm每极(单极) d.安装方式：采用IEC标准导轨35mm e.端子形式：两用端子可连接母排及导线
2 型号含义及其分类 A型N极不安装过电流脱扣元件，且N极始终接通； 2.1 型号及其含义 N M 100-□ □ □/□ □ □ □ □ 派生代号：常规产品无代号；透明盖产品用“T”表示 四极断路器的N极类型* 用途代号：配电用断路器无代号；保护电动机用断路器以2表示 脱扣器方式及附件代号(见表1) 极数 操作方式代号： 手柄直接操作无代号；转动手柄用Z表示 分断能力特征代号：S-标准型； 壳架等级额定电流 设计序号 塑壳外壳式断路器 企业特征代号NM100系列塑料外壳式断路器(以下简称断路器)是本公司综合采用国际先进技术设计、最新紧凑型断 路器。 该断路器额定绝缘电压至750V，适用于交流50Hz，额定工作电压至400V，额定工作电流从63A至630A的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时400A及以下断路器亦能作为电动机的不频繁起动及过载、短路、欠电压保护。 该断路器具有体积小、分断较高、性价比高等特点，是用户使用的理想产品。 断路器垂直安装(即竖装)，亦可水平安装(横装)。 A和250A 该系列中，壳架等级125的产品还带有透明盖，客户可随时观察产品内部运行情况。 标准：符合GB 14048.2。1 适用范围 2.2 按极数分： 三极 四极 B型N极不安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)； 此产品将于.近期面市敬请关注 C型N极安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)； NM100系列 塑料外壳式断路器 A
表1 脱扣器方式及附件代号
5 配电用断路器及时限保护特性曲线 4 主要技术参数 4.1 断路器的额定值(见表2) 表2 断路器的额定值 NM100-630S 630 250、315、350、400、500、630 50 25 型号壳架等级额定电流(A) 额定电流(A)额定工作电压(V)极数 额定极限短路分断能力Icu (kA) 额定运行短路分断能力Ics (kA) 飞弧距离(mm) ≤100 4.3 电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表4)4.4 配电用断路器的瞬时动作特性整定为10In±20%，电动机保护用断路器的瞬时动作特性整定为12In±20%。 I/In 1.01.2约定时间＞2h ≤2h 起始状态冷态 紧接着序号1试验后开始序号12备注 表4 电动机保护用断路器过电流脱扣器动作特性 4.2 配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性(见表3) 序号12 表3 配电用断路器过电流脱扣器动作特性 试验电流名称约定不脱扣电流约定脱扣电流 I/In 1.051.30 约定时间 2h(In＞63A)，1h(In≤63A)2h(In＞63A)，1h(In≤63A) 起始状态冷态 紧接着序号1试验后开始 机械寿命(次) 6000电器寿命(次) 1500 400 3、4 A
DW16系列万能式断路器(以下简称断路器)为交流50Hz，额定工作电流200A至4000A，额定工作电压为400V，主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路。在正常条件下，可作为线路的不频繁转换之用。 符合标准：GB /T 14048.2、IEC 60947-2。 1 适用范围 DW16 系列万能式断路器 DW 16-□ 壳架等级额定电流 设计代号 万能式断路器 3.1 周围空气温度：3.1.1 上限值不超过+40℃；3.1.2 下限值不低于-5℃； 3.1.3 24h内的平均值不超过+35℃。3.2 海拔：安装地点的海拔不超过2000m。3.3 安装类别： 断路器安装类别Ⅳ，辅助电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。3.4 大气条件： 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。3.5 污染等级：3级。 3.6 断路器安装的垂直倾斜度不超过5 。 4.1 断路器的额定电流(见表1)。 4.2 断路器的额定绝缘电压，额定工作电压和额定短路分断能力(见表2) 注：分子为Icu，分母为Ics。 4.3 附件的额定电压(见表3)。4.4 辅助触头： 4.4.1 辅助触头约定发热电流为6A，额定控制容量交流300VA，直流为60W。 4.4.2 辅助触头为电气上不可分开，通常为五常开五常闭或三常开三常闭，默认时提供三 开三闭；如需要还可有其它组合方式。 2 型号及含义 3 正常工作条件和安装条件 4 主要参数及技术性能 。 表1 表2
智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为 Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
小型断路器 1、适用范围 HSLM8-63高分断小型断路器适用于交流50/60Hz，额定电压单极230V，二、 三、四极400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情 况下作为线路的不频繁操转换之用。 该断路器广泛用于工业、商业高层和民用住宅等各种场所。符合GB10963、IEC60898标准。 2、主要规格 按额定电流ln分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A按 极数分： a、单极短路器； b、带二个保护极的断路器； c、带三个保护极的短路器； d、带四个保护极的短路器； 按瞬时脱扣器的型式分：B型（3ln-5ln）、C型（10ln-14ln）。 3、技术参数 ■额定短路分断能力 额定电流极数额定电压（V）额定电路分断电流（A）功率因数COSφ 1-63A1223060000.7 1-63A23440060000.7 ■机械电气寿命 电气寿命（次）机械寿命（次）操作频率（次/时）额定电流（A） 6000100002401-32 60001000012040-63 ■接线：适用于25平方毫米以下导线连接 名称参数 额定电流ln（A）1-61016、20253240、5063导线标准截面积S（mm）1 1.5 2.5461016 ■过电流保护特性 脱扣器额定电流ln起始状态试验电流规定时间预期结果备注1-63冷态 1.13ln t≥ln不脱扣 1-63紧接着前项 试验后进行 1.45ln t＜ln脱扣电流在5s内稳定地上升至规定值 ln≤32冷态 2.55ln1s＜t＜60s脱扣 ln＞32冷态255ln1s﹤t﹤120s脱扣 1-63冷态3ln t≥0.1s不脱扣B型
1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
摘要：结合塑壳断路器 MCCB 的常用电气参数，提出了各种MCCB的正确选用方法，指出了各电气参数之间的内在联系。 关键词:塑壳断路器选择使用 1.引言 塑料外壳式断路器以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
塑壳断路器（英文简称为MCCB）主要作用是为低压配电系统和电动机保护回路中的过载、短路提供保护功能。由于其可靠性和稳定性，使之成为工业上应用十分广泛的产品。微型断路器(英文简称为MCB)同样是使用范围和数量都极大的断路器产品，主要功能是为建筑电气终端配电装置提供保护。由于两者同属于断路器，且塑壳断路器多用于小容量的通断，所以了解两者的区别，选择合适的产品是十分现实和重要的。这里简单做下说明。 品标准，有相同的工作原理。接着说下两者的区别，总体上说有以下几点： 1.电气参数不同 2.机械参数不同 3.使用工作环境不同 此外从选购的角度出发，具体说几个两者的区别。 电流等级 塑壳断路器电流等级最高2000A的都有.而微型断路器最大电流等级在125A 以内。由于两者在容量上的差距，在具体工作中，塑壳断路器的有效面积也大于微型断路器，同时接入的导线也比较粗，可以达到35平方以上，而微型断路器只适合接10平方以下的导线。所以一般对于室内情况，房间较大的更适宜选择塑壳断路器。 安装方式 塑壳断路器以螺钉安装为主，容易压紧，接触良好，运行稳定。而微型断路器主要是通过导轨安装，有时候由于力矩不够而引发接触不良。由于两者不同的安装方式，从而导致塑壳断路器的安装比小型断路器更稳固，难度也更低。 操作与寿命 操作上看。塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整，方便迅速。电流不 可调，且有灭弧罩，灭弧能力强，能承受更大的短路电流，且不易引发相间短路，从而使用寿命也比微型断路器校长。 使用灵活性 在这一方面还是塑壳断路器更加突出，其在设置的灵活性上比微型断路器更好。塑壳断路器的过流和短路保护装置是各自独立的，使用中过流保护的动作值还可以做出灵活调整。微型断路器的过流保护和短路保护是统一装置，调节灵活性上存在一定不足。
微型断路器和塑壳断路器的区别 微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。MCB虽然是一种终端电器。但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。本文根据MCB的常用电气参数谈MCB的正确选用方法。 McB的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。 低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。一般工业与民用建筑配电变压器低压侧电压多为0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。对于不同容量的配变，低压馈线端短路电流是不同的。一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。此外，特别要注意的三点是： 1．随着现代建筑物中配变容量的增大；大容量母线槽的使用以及用电设备与电源间的距离在缩短等各种因素，使供电线路末端的短路电流也在不断地增大，特别是一些高档的写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使用的MCB，在设计时应加以注意。 2．MCB有两个产品标准：一个是IEC898《家用装置及类似装置用断路器》 (GBl0963—1999)；另一个是IEC947—2《低压开关设备及控制设备低压断路器》。!EC898
人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为
Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。 2.2主要技术参数见表1 表1主要技术参数 2 .3主要技术性能 2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。 表2控制器保护特性的电流整定值范围及准确度
塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB 所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流A，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。 Ir3——断路器的瞬时整定电流A，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl左右可调。 Ir4——断路器的单相接地整定电流A，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl左右可调。 Ire——断路器的漏电动作电流A，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A 几种。 Ir0——断路器预报警动作电流A，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为0.5～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值s，可调时间为0.05～0.45s。 3.MCCB的额定分断能力Icu、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》GBl4048.2规范，低压断路器的分断能力有两个标准，一个是极限短路分断能力Icu它所表示的意思是断路器按试验循环分断此电流后，不考核继续承载电流的能力，也就是不再能继续使用了。另
LOW-CIRCUIT BREAKERS PRODUCT SELECTION MANUAL 低压断路器样本D A Y A·大亚 https://www.doczj.com/doc/4216098782.html,
目录 CONTENTS 企业简介 BZM1塑壳式断路器 BZM1L 塑壳式漏电断路器 BZM1E 塑壳式智能型电子断路器 enterprise brief introduction molded case circuit breaker Plastic shell type residual current circuit breaker Plastic shell type intelligent electronic circuit breaker 0102-0910-1516-29
中国·大亚电器集团（原浙江大亚电器设备厂）始创于1988 年,是以高低压电器类产品为主营的国家级高新技术企业。公司于 1989 年和上海电器科学研究所进行技术合作，开创了集团公司技 术革新领航的新纪元。并在1990年时荣获原机械工业部、电力工 业部颁布的“生产高低压开关成套设备定点企业”称号。集团公司 在1993 年与永嘉电业局进行投资联营、温州市电业局业务联营， 在2009年时与德国西门子签订技术合作企业，并被选为原国家经 贸委两网改造推荐企业，同时集团公司通过了ISO9000 国际质量 管理体系认证。 集团公司主要生产35kV 及以下的高低压成套开关柜、户外真 空断路器、各种箱式变电站、塑料外壳式断路器、智能型万能式断 路器、自动电源转化开关、小型断路器、固定式断路器、变压器以 及各种低压电器、电线电缆、仪器仪表等电器产品。其中低压电气元件中的断路器系列产品外形美观、质量优良、性能可靠、分断能力高、使用寿命长等优势稳居行业领先地位。日前集团公司拥有控股成员企业18 家, 总资产2.6 亿, 拥有职工人数1963 人, 其中工程技术人员占28％。公司生产设备精良，拥有现代化的机械加工中心和专业生产线，建立了质量保证的科学管理体系和MIS 计算机管理系统。集团公司自主研发和引进国内外先进技术，先后开发了24KV 户外柱上真空断路器、24KV 户内真空断路器、24KV 电缆分支箱、24KV 箱式变电站、24KV 中置柜，高压环网柜、35kV 箱式变电站等热销产品。如今集团已在全国各地形成了高效完整的营销网络，并与各地省、市电力公司建立了稳固的合作关系。在集团领导和员工多年来辛勤的耕耘下，大亚品牌已在亚洲市场上享有较高的知名度，质量深受广大用户的好评。
微断和塑壳断路器区别 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
有区别 1、塑壳断路器能接入较粗导线，如35平方以上的。小型断路器只适合接10平方以下的导线。 2、塑壳断路器端头用螺母联接，容易压紧，接触良好。小型断路器采用较小的压紧端子，且只能用螺丝刀拧紧，力矩不够，不容易压紧，接触不太好。 3、塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整。小型断路器对过流和短路共用一套装置，电流不可调。 4、塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，还不易引发相间短路。寿命也长。 5、小型断路器动作灵敏度比塑壳断路器高。 微型断路器和塑壳断路器都属于断路器工作原理都是一样的． 区别在于：1.微型断路器安装方式是导轨安装，塑壳断路器是螺钉安装 2.微型断路器最大电流等级在63A以内,塑壳断路器电流等级最高2000A的都有. 微型断路器: 电气参数 a.符合电气标准：EN0898(IEC898)、 GB10963； b.额定电压(Ue)：230/400V；50/60Hz； c.额定短路分断能力Icu：10kA IEC898(1~63A)； d.直流短路分断能力：最大48V(S-5SJ4……，10kA)单极 最大 250V(S-5SJ4-DC，6kA)单极 e.脱扣特性：B、C、D特性曲线 f.最大可边上的熔断器：100A gL(＞10kA) g.选择性级别：3 h.工作环境温度：-5至+40℃ i.外壳防护等级：IP40(安装后) j.寿命：电气，不少于8000次通断动作 机械，不少于20000次通断动作 机械参数 a.外露面长度：45mm b.外壳高度：80mm c.外壳宽度：17.5mm每极(单极) d.安装方式：采用IEC标准导轨35mm e.端子形式：两用端子可连接母排及导线 f.端子接线能力：母线1-25mm2；母线厚度-2mm 塑壳断路器: 适用工作环境 a.海拔高度2000m及以下； b.周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃；
DW 15-630断路器说明书（大概内容） DW15－低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。DW15－630型断路器的额定电流为630A，额定电压为交流380V，50Hz。它在配电网络中多用于三相电的接通与断开。 工作原理 DW15－630断路器工作原理如附图所示。按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2－10)。回到{42}，对继电器加电。继电器得电工作，触点9、11吸合，继电器自保。此后，380V交流电从接线端子{41}经过继电器触点11－9－7－6－3－1，通过电动机M，回到{42}，对电动机加电。电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。 按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。 按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。万能断路器各器件恢复初始状态，为下一次工作做好准备。 在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。当低于330V 时，欠压线圈断开，带动分励触点断开，主触点不吸合。 故障维修 万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。经过检查，发现故障原因如下：(1)由于
1、检查操作机构面板是否下沉，如下沉将影响传动机构的行程，最终影响到触头行程，使合闸不成功。调整时旋松面板固定螺丝，将面板上提，再拧紧固定螺丝。 2、检查止动件位置是否正确及断路器是否在工作位置 抽屉式断路器的导轨上有一止动件，当断路器不在工作位置或止动件的位置不正确时，止动件将顶住半轴外侧的塑料片，使半轴不能与跳扣扣住，发生一合即跳的故障。 3、失压脱扣器 失压脱扣器不在吸合位置时，压紧失压脱扣器动铁芯的金属片将在弹簧力的作用下使脱扣机构动作。对直流操作的断路器应首先检查滤波电容器，其次应检查失压脱扣器线圈是否开路，失压脱扣器顶部的金属片是否变形，金属片与顶杆的间隙是否在0.5～1 mm之间。如果滤波电容器损坏，应进行更换；失压脱扣器线圈开路，应进行维修或更换；对于弹簧片变形应予校正；对于间隙不当，应进行调整。 4、分励脱扣器 如分励脱扣器在吸合位置，同样会出现合闸后即跳闸的现象。对分励脱扣器，主要检查控制回路分闸按钮的常开触点是否烧结在一起。另外分励脱扣器顶部的金属片变形，使金属片与顶杆之间的间隙过小，也有可能发生此类故障。分闸按钮损坏应更换，金属片变形应校正，并调整金属片与顶杆之间的间隙在0.5～1mm之间。 5、跳扣与半轴的位置不正确 断路器在断开位置时，跳扣与半轴的距离应在0.8～1.0mm范围内，超出此范围，将不能保证半轴与跳扣可靠地锁住，从而使断路器一合即跳。调节时，松开调节螺丝的并帽（锁紧螺母），将调节螺丝旋进或旋出，直至跳扣与半轴的距离在0.8～1mm之间。 6、过流脱扣器 检查过流脱扣器的传动杆能不能复位，储能杆能不能再扣。传动杆不能复位时，调节过流脱扣器的铁芯；储能杆不能再扣时，调节储能杆后面的开口片，储能杆头部与扣片的距离应控制在0.5～2mm范围内。 7、自由脱扣器 首先检查自由脱扣器的盖板是否变形，盖板变形将使安装半轴的两端轴套不同心，半轴不能自由转动；其次检查自由脱扣器机构中活节螺栓有效尺寸是否合适。盖板变形可拆下校正，有效尺寸不合适，需进行调整，调整时先取下盖板，
塑料外壳式断路器 塑料外壳式断路器以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC —CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看 法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2 ～12Irl 左右可调。 Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型 为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4 ～16Irl 左右可调。 Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器
C W系列智能型万能式断 路器操作说明 The latest revision on November 22, 2020
CW1系列智能型万能式断路器操作说明 一．贮能操作 1.手动贮能 贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成了贮能。 贮能完毕后，“贮能、释能”指示器在“贮能”位置。 2.电动贮能 控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）。 二．分合闸操作 1.手动分合闸操作 合闸 ”按钮，断路器合闸，“分 闸、合闸”指示器由“”转换到“”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。
分闸 ”按钮，断路器即分闸，“分闸、合 闸”指示器由“”转换到“”。 2.电动分合闸操作 合闸 当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。 分闸 当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。三．抽屉式断路器操作 1.断路器本体插入操作 拉出抽出导轨 将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。
图1 断路器面板 将断路器本体向内推入，直至不能推动为止。 抽出手柄，并将手柄六角完全插入抽屉座手柄内。 顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有“咔嚓”两声，拉出手柄并放入原位。 2.断路器本体抽出操作 首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。 将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。
将断路器本体从抽屉内取出，然后将抽出导轨推回原处。
BYW45万能式断路器 ☆用途 BYW45万能式断路器（以下简称断路器）适用于 交流50Hz，额定电压400V，额定电流为400A～4000A 的配电网络中。用来分配电能和保护线路，防止设备遭 受过载、欠电压、短路、单项接地等故障的危害。断路器采用电子式脱扣器，具有选择性保护功能且动作值准确重复精度高。能避免不必要的停电，提高供电可靠性。本产品符合 GB14048.2 《低压开关设备和控制设备低压断路器》和IEC 947－2《低压开关设备和控制设备低压断路器》等标准。 ☆产品型号及其含义 BY W 45 －／ 附属标志 断路器额定电流 (A) 断路器壳架等级 断路器设计代号 万能式断路器 企业代号
(北京第一低压电器有限责任公司) 附属标志 产品型号描述示例：BYW45-2000/1600A-三极；抽屉式；M型=AC220V；X=AC220V; QS=AC380V, 延时3s; F=AC220V 产品型号描述示例含义: BYW45万能式断路器，2000壳架等级，断路器额定电流 1600A，三极抽屉式；M型电子脱扣器额定工作电源=交流 220V；合闸电磁铁额定电压=交流220V；延时型欠压脱扣 器额定电压=交流380V，延时3秒动作；分励脱扣器额定 电压=交流220V 。 ☆型式 ◇安装方式：固定式、抽屉式 ◇操作方式：电动机操作、手动操作 ◇极数：三极、四极 ◇脱扣器种类：智能型电子控制器、欠压瞬时（或延时）脱扣器和分励脱扣器。 ☆特点
◇规格品种齐全 BYW45万能式断路器具有固定式、抽屉式和三极、四极结构。额定电流规定值为400、630、800、1000、1250、1600、2000、2500、3200、4000 A等规格.配有面板透明防护罩、防闭合锁、抽屉式断路器中抽屉座与断路器本体母线开、闭状态远距离指示器等附件。 ◇具有较高的极限短路分断能力和额定短时耐受电流 断路器采用MCR和模拟脱扣功能，每相触头安装在绝缘小室内，触头系统采用多片触头并联型式的结构，减小了触头系统的惯性，保证了断路器的高分断能力和经受较高的短时耐受电流。 ◇操作机构 安装于断路器中央，与主电路隔离；断路器由弹簧储能机构进行闭合操作，闭合速度快。 ◇零飞弧 断路器上方装有灭弧罩，采用去离子栅片复式灭弧，灭弧效果好，实现零飞弧。 ◇可上、下进线 断路器主电路接线母排无需区分电源和负载侧，上进线和下进线都适用。 ◇多种接线方式

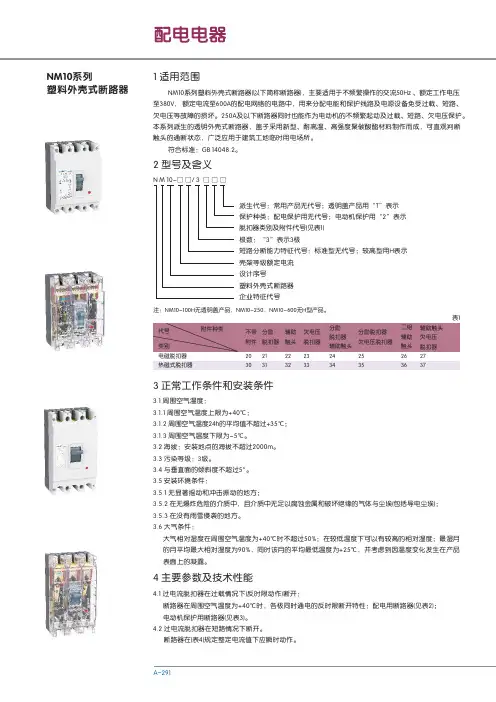

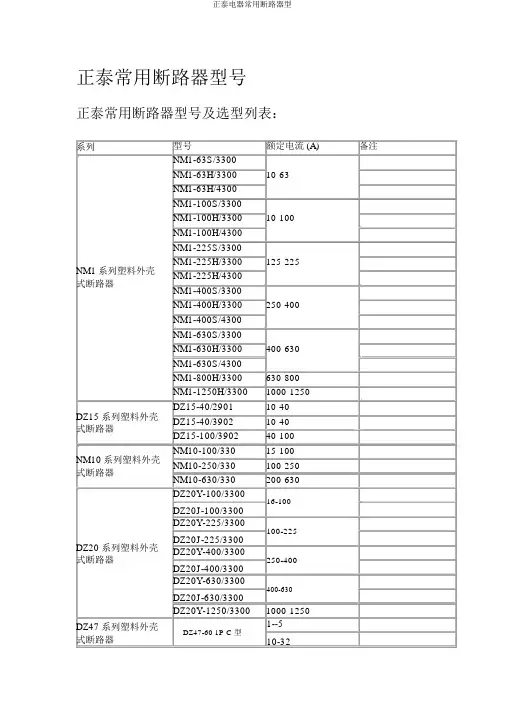

DZ15LE系列漏电断路器适用于交流50Hz，额定电压为220V或380V，额定电流至100A的电路中，作漏电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路过载及短路，亦可作为线路的不频繁转换之用。 DZ15LE 100/4901漏电断路器的型号含义如下： DZ －塑料外壳式断路器 15 －设计代号 LE －特殊派生代号（电子式漏电断路器） 100 －壳架等级断路电流为100安培 4 －极数2：2极；3：3极；4：4极；3N：3线4极 90 －液压式电磁脱扣器 1 －保护种类 1为配电保护用过电流脱扣器 2为电动机保护用过电流脱扣器 NH是隔离开关 品牌正泰. 型号隔离开关 .NH2-100隔离开关 符合标准：GB14048.3 IEC60947-3额定工作电流Ie：32A 63A 100A主要供无负载情况下接通或断开电路，作线路与电源接通或隔离之用，尤其适合线路检修时有效隔离并防止意外合闸。操作性能：空载8500次，有载1500次共10000次，操作频率为120次/小时开关在功率因数为0.65情况下，应能通断3Ie的适当过载5次（间隔30s）开关系直接手 NH3-63隔离开关￥5.58 正泰NH40系列隔离开关￥90.00 正泰 NH1系列隔离开关￥6225.00 正泰NH9-32隔离开关￥13.20 正泰NH50D.NH50S隔离开关￥87.00…… NM是塑壳断路器 NM10系列塑壳式断路器适用于不频繁操作的交流50Hz 、额定工作电压至 380V，额定电流至600A的配电网络的电路中，用来分配电能和保护线路及电 源设备免受过载、短路、欠电压等故障的损坏。本系列派生的透明外壳式断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。本产品符合GB14048.2标准。正泰NM10系列塑壳式断路器￥72.00 正泰NM7系列塑壳式断路器￥171.00 正泰NM6S系列塑壳式断路器￥268.00 …… DZ47是小型断路器 隔离开关和DZ47有什么不同： 隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。 DZ47是微型断路器的一种型号。 低压断路器又称自动开关，俗称”空气开关”也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
