磁粉检测第一章
一、是非题
1.1 磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。( )
1.2 磁粉检测与检测元件检测都属于漏磁场检测。( )
1.3 漏磁场检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。( )
1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。( )
1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。( )
1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。( )
1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于20°的分层。( ) 1.8 采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。( )
1.9 如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。( )
1.10磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。( )
1.11一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。( ) 1.12用磁粉检测方法可以检出焊缝的层间未熔合缺陷。( )
1.13磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。( )
1.14磁粉检测可发现铁磁性材料表面和近表面微米级宽度的小缺陷。( )
二、选择题
1.1 能形成磁粉显示的零件结构或形状上的间断叫做：( )
A.不连续性
B.缺陷
C.显示
D.变形
1.2 磁粉检测与检测元件检测主要区别是：( )
A.两者的检测原理不同
B.两者的检测程序不同
C.两者用于探测磁场的传感器不同
D.以上都是
1.3 以下关于磁敏元件探测法的叙述中，正确的是：( )
A.磁敏元件探测法的灵敏度与检查速度及工件大小有关
B.磁敏元件探测法获得不连续性(包括缺陷)深度的信息
C.探测时应根据需要调节磁敏元件与工件表面之间的距离，以判断漏磁场的变化情况
D.以上都是
1.4 磁粉检测对下列哪种缺陷的检测不可靠？( )
A.表面折叠
B.埋藏很深的气孔
C.表面裂纹
D.表面缝隙
1.5 下列哪一条是磁粉检测优于涡流检测的地方？( )
A.能检出所有金属材料的表面不连续性
B.对单个零件检验快
C.能直观地显示出缺陷的位置、形状、大小和严重程度
D.以上都是
1.6 下列哪一条是磁粉检测优于渗透检测的地方？( )
A.能检出表面夹有外来材料的表面不连续性
B.对单个零件检验快
C.可检出近表面不连续
D.以上都是
1.7 承压设备对铁磁性材料工件表面和近表面缺陷的检测宜优先选择磁粉检测，主要是因为：（）
A.能直观地显示出缺陷的位置、形状、大小和严重程度
B.结合使用各种磁化方法，几乎不受工件大小和几何形状的影响
C.磁粉检测对铁磁性材料工件的表面和近表面缺陷具有很高的检测灵敏度，可发现微米级宽度的小缺陷
D.以上都是
1.8 对检测有色金属管子表面缺陷最合适的方法是：( )
A.超声法
B.射线法
C.磁粉法
D.涡流法
1.9 关于磁粉探伤常用单位制的换算关系正确的是：（）
A．1奥〔斯特〕＝10-3/4л×安/米即：1 Oe＝10-3/4лA/m
B．1韦伯＝108麦〔克斯韦〕1Wb＝108Mx
C．1高〔斯〕＝0.01毫特〔斯拉〕1Gs＝0.01mT
D．1牛〔顿〕＝9.80665千克力1N＝9.80665kgf
1.10被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是：( )
A.多普勒效应
B.漏磁场
C.矫顽力
D.裂纹处的高应力
1.11漏磁场检测的试件必须具备的条件是：( )
A.电阻小
B.探伤面能用肉眼观察
C.探伤面必须光滑
D.试件必须有磁性
1.12磁敏元件探测法所使用的磁电转换元件是：( )
A.二极管
B.三极管
C.电阻
D.磁带
1.13埋藏较深(表面下6～50mm)的缺陷的检测：( )
A.方法与检测表面裂纹相类似
B.如果缺陷是由细小的气孔组成，就不难检出
C.如果缺陷的宽度可以估计出来，检测就很简单
D.磁粉检测方法很难检查出来
三、问答题
1.1 简述磁粉检测原理。
1.2 简述磁粉检测的适用范围。
1.3 阐述磁粉检测的优点和局限性。
1.4 阐述检测铁磁性工件，为何要优先选用磁粉检测方法？
是非题答案
1.1 × 1.2 ○ 1.3 × 1.4 × 1.5 ×
1.6 × 1.7 ○ 1.8 × 1.9 × 1.10×
1.11○ 1.12×
选择题答案
1.1 A 1.2 C 1.3 B 1.4 B 1.5 C
1.6 D 1.7 C 1.8 D 1.9 B 1.10B
1.11D 1.12A 1.13D
问答题答案
1.1答：磁粉检测是指铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置，形状和大小的一种探伤方法。
1.2答：磁粉检测适用于铁磁性材料表面和近表面尺寸很小、间隙极窄、目视难以看出的不连续性。
1.3答：优点：(1)可检测出铁磁性材料表面和近表面(开口和不开口)的缺陷。
(2)能直观地显示出缺陷的位置、形状、大小和严重程度。
(3)具有很高的检测灵敏度，可检测微米级宽度的缺陷。
(4)单个工件检验速度快,工艺简单，成本低，污染轻。
(5)结合使用各种磁化方法，几乎不受工件大小和几何形状的影响。
(6)检验缺陷重复性好。
(7)磁粉探伤一橡胶铸型法可间断监测小孔内壁早期疲劳裂纹的产生和发展。
(8)可检验受腐蚀的表面。
局限性：(1)只能检测铁磁性材料及其制件。不能检测奥氏体不锈钢材料和奥氏体不锈钢焊缝及非铁磁性材料
(2)只能检测表面和近表面缺陷。
(3)表面浅的划伤，针孔缺陷和与工件表面夹角小于20°的分层不易发现。
(4)受几何形状影响,易产生非相关显示。
(5)用通电法和触头法磁化时，易产生电弧烧伤工件。电接触部位的非导电覆盖层必须打磨掉。
1.4答：磁粉检测对铁磁性工件的表面和近表面具有很高的检测灵敏度，可发现微米级宽度的小缺陷，这是其他无损检测方法无法比拟的，所以对铁磁性工件表面和近表面缺陷的检测宜优先选用磁粉检测，确因工件结构形状等原因不能使用磁粉检测时，方可使用渗透检测或涡流检测方法。
磁粉检测第二章
一、是非题
2.1 由磁粉检测理论可知，磁力线会在缺陷处断开，产生磁极并吸附磁粉。( )
2.2 磁场强度的大小与磁介质的性质无关。( )
2.3 顺磁性材料和抗磁性材料均不能进行磁粉检测。( )
2.4 铁磁性材料存在磁畴的原因是铁磁性材料具有较强的原子（或分子）磁矩。( ) 2.5 铁磁性材料是指以铁元素为主要化学成份的、容易磁化的材料。( )
2.6 磁力线在磁体外是由S极出发穿过空气进入N极，在磁体内是由N极到S极的闭合线。( )
2.7 真空中的磁导率为1。( )
2.8 铁磁性材料的磁导率不是一个固定的常数。( )
2.9 铁磁性材料在加热时，其磁导率会减少。( )
2.10漏磁场形成的原因是由于缺陷的磁导率远远低于铁磁性材料的磁导率。( )
2.11由于铁磁性物质具有较高的磁导率，因此在建立磁路时，它们具有很高的磁阻。( ) 2.12由于铁磁性物质具有较大的磁导率，因此在通以相同电流的情况下，其磁场强度比非铁磁性物质高得多，所以能够实施磁粉检测。( )
2.13磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。( )
2.14所谓“磁滞”现象是指磁场强度H的变化滞后于磁感应强度B的变化的现象。( ) 2.15漏磁场的产生与缺陷和工件的磁导率差异有关，如果铝制工件表面存在钢的夹杂物，由于两者磁导率的差异，在外加磁场的作用下也会产生漏磁场。( )
2.16因为漏磁场的宽度要比缺陷的实际宽度大数倍至数十倍，所以磁痕对缺陷宽度具有放大作用。( )
2.17因磁感应强度B和磁场强度H都是矢量，由公式B＝μH可知：磁感应强度B和磁场强度H的方向始终是一致的。( ) 2.18在非铁磁性材料中，磁力线与电流方向成90°角。( )
2.19铁磁性材料的磁感应强度不但和外加磁场强度有关，而且与其磁化历史状况有关。( ) 2.20当两个相互垂直的磁场同时施加在一个试件上，产生的合磁场的强度等于两个磁场强度的矢量和。( )
2.21磁场强度单位，在电磁单位制中用“奥斯特”，在国际单位制中用“特斯拉”。( )
2.22钢管通交流电或直流电磁化时，钢管内表面磁场强度和磁感应强度均为零。( )
2.23用不同半径的导杆对空心试件进行正中放置穿棒法磁化时，即使磁化电流相同，对试件的磁化效果也是不同的。( )
2.24宽度相同的缺陷，其深宽比越大，产生的漏磁场也就越大。( )
2.25铁磁性材料上的表面裂纹，在方向适当时能影响磁感应线的分布并形成漏磁场。( ) 2.26缺陷的漏磁场大小与工件磁化程度有关。一般说来，当外加磁场强度大于最大磁导率μm 对应的磁场强度Hμm时，其磁阻增大，漏磁场也迅速增大。( ) 2.27只要在试件表面上形成的漏磁场强度足以吸引磁粉，那么表面上的不连续性就能检测出来。( )
2.28一般说来，在相同的磁场强度下，材料磁导率大于工件的有效磁导率。( )
2.29铁磁性材料近表面缺陷产生的漏磁场强度，随着缺陷埋藏深度的增加而增加。( ) 2.30表观磁导率不仅与材料性质有关，还与零件的形状有关。( )
2.31磁化同一工件，交流电比三相全波整流电产生的退磁场小。( )
2.32应用磁粉检测方法检测铁磁性材料表面缺陷的灵敏度较高：对于近表面缺陷，则缺陷距表面埋藏深度越深检测越困难。( )
2.33矫顽力与钢的硬度的关系是：随着硬度的增加矫顽力增大。( )
2.34铁磁性材料经淬火后，其矫顽力一般说要变大。( )
2.35铁磁性材料经热处理后，其矫顽力一般说要变大。( )
2.36冷加工影响材料的硬度和矫顽力。随着压缩变形率增加，矫顽力和剩磁均增加，漏磁场
也增加。( )
2.37对穿过钢管的中心导体通以一定的电流，钢管中的磁感应强度以内表面为最大。( ) 2.38工件材料晶粒大小影响缺陷漏磁场，晶粒愈大，磁导率愈小，矫顽力愈小，漏磁场愈小。( )
2.39管状试件和圆棒试件材质、外径和长度均相等，则管状试件反磁场比圆棒试件要大。( )
2.40在电流不变的情况下，导体长度缩短为原来的二分之一，其表面磁场强度将增大到原来的2倍。( )
2.41在通电线圈电流不变的情况下，线圈中圆形试样直径减少为原来的1/2，其表面有效磁场强度将增大到原来的2倍。( )
2.42退磁因子仅与工件的形状尺寸有关，与磁场强度大小无关。( )
2.43为使试件退磁而施加磁场称为退磁场。( )
2.44退磁场仅与试件的形状尺寸有关，与磁化强度大小无关。( )
2.45当试件被磁化时，如没有产生磁极，就不会有退磁场。( )
2.46采用长度和直径相同的钢棒和铜棒分别对同一钢制筒形工件作芯棒法磁化，如果通过的电流相同，则探伤灵敏度相同。( )
2.47 用线圈法纵向磁化时，试件越短，施加的磁化电流可以越小。( )
2.48两管状试件的外径和长度相等，但其厚度不同，如果用直流线圈磁化，且安匝数不变，则厚壁管的退磁场比薄壁管的退磁场要大。( )
2.49已知磁场方向，判定通电导体的电流方向用右手定则。( )
2.50铁磁物质在加热时，铁磁性消失而变为抗磁性的温度叫居里点。( )
2.51只要试件中存在缺陷，被磁化后缺陷所在的相应部位就会产生漏磁场。( )
2.52只要试件中没有缺陷，被磁化后其表面就不会产生漏磁场。( )
2.53退磁场大的工件，退磁时较容易。( )
2.54磁路定律是指磁通量等于磁动势与磁阻之商。( )
2.55采用长度和直径相同的钢棒分别对同一钢制筒形工件作芯棒法磁化，如果通过的电流相
同，则交流电和直流电的探伤灵敏度相同。( )
2.56矫顽力的单位与磁场强度相同。( )
2.57通电线圈形成的磁场在线圈横截面上的磁场强度以线圈中心处为最大。( )
2.58若采用步进式方法将交叉磁轭固定位置进行分段磁化，只要在交流电一个周期内，仍可形成圆形磁场进行磁化和检测。( )
2.59产生旋转磁场的必要条件：一是两相正弦交变磁场夹角为直角，二是两相交流电相位差为90°。( )
2.60采用线圈法磁化，当被检工件太长时，应进行分段磁化，也可用加长磁化时间移动线圈来完成。( )
2.61磁感应强度也称为磁通密度。( )
2.62同性磁极相互排斥、异性磁极相互吸引。( )
2.63通电的无限长螺管线圈，内部磁场分布均匀。( )
2.64通电的无限长螺管线圈，磁场只存在于线圈外部。( )
2.65钢棒通电磁化时，其中心处的磁场强度为零。( )
2.66顺磁性材料的磁感应强度远大于磁场强度。( )
2.67 剩磁指的是铁磁性材料中剩余的磁场强度。( )
二、选择题
2.1 以下有关磁场的叙述中，哪一条是错误的？( )
A.磁场不存在于磁体之外
B.磁场具有方向和强度
C.利用磁针可以测得磁场的方向
D.磁场存在于通电导体的周围
2.2 当铁磁性材料进行磁化时，会发生下列哪些情况？( )
A.磁畴磁矩转动
B.畴壁发生位移
C.如磁化场足够大，全部磁畴的磁矩方向转向与外加磁场方向一致
D.以上全部
2.3 在空气中垂直穿过某一截面的磁力线条数称作：( )
A.磁场强度
B.磁感应强度
C.磁通量
D.漏磁场
2.4 铁磁性材料的磁化过程可运用（）来说明。
A．电荷理论B．磁畴理论C．电场理论D．磁导率
2.5 下列关于磁力线的叙述，哪一条是正确的？( )
A.磁力线永不相交
B. 磁力线是连续闭合的曲线
C.磁力线沿阻力最小的路线通过
D.以上都对
2.6 在被磁化的零件上，磁场进入和离开的部位叫作：( )
A.不连续性
B.缺陷
C.磁极
D.节点
2.7 永久磁铁中的磁畴：( )
A.以固定位置排列，各方向互相抵消
B.以固定位置排列，在一个方向占有优势
C.材料呈现高矫顽力
D.全部向一个方向排列
2.8 材料的磁能积用来描述（）。
A.材料磁化的难易程度
B.零件的磁场强度
C.零件退磁需要的时间
D.保留剩磁的能力
2.9 漏磁场与下列哪些因素有关：（）
A.磁化的磁场强度与材料的磁导率
B.缺陷埋藏的深度、方向
C.缺陷内的介质
D.以上都是
2.10 下面有关材料性能与磁特性的关系叙述中，哪条是错误的？（）
A.随着钢的硬度的增加，其矫顽力增大
B.铁磁性材料经淬火后其矫顽力变大，退火后矫顽力变小
C.铁磁性材料经冷加工后矫顽力变大
D.马氏体不锈钢和奥氏体不锈钢都没有磁性，不能进行磁粉探伤
2.11 在漏磁场中磁粉所受到的作用力不包括下面哪种力？（）
A.重力
B.惯性力
C.静电力
D.磁力
2.12 下列哪种现象不能用磁畴理论解释？（）
A.铁磁性材料的磁滞现象
B.永久磁铁的磁性
C.铁磁性材料温度达到居里点
D.电流产生磁场
2.13 顺磁性材料的磁特性是：( )
A.磁性强
B.根本无磁性
C.磁性微弱
D.缺乏电子运动
2.14以下有关磁感应强度B的叙述，哪一条是错误的？（）
A.磁感应强度B的变化落后于磁场强度H的变化
B.磁感应强度B与电流和介质均有关
C.磁感应强度B只与介质有关，与磁化电流无关
D.磁感应强度B不仅与电流有关，还与铁磁性材料磁化历史有关
2.15硬磁材料可被用来制作永久磁铁的原因是? ( )
A.磁导率低
B.剩磁弱
C.剩磁强
D.磁导率高
2.16铜棒中有电流通过时，在铜棒内部和周围会形成周向磁场，这种磁场的大小可用什么方法来确定? ( )
A. 右手定则
B. 电磁感应定律
C. 环路安培定律
D. 磁路定律
2.17下列有关磁化曲线的叙述中，哪一条是错误的：( )
A.磁化曲线又称B-H曲线
B.磁化曲线的B和H的比值就是材料的磁导率
C.由曲线可以看出，铁磁性材料的磁导率不是常数
D.由曲线可以看出，铁磁性材料的磁导率随外加磁场的增加而增大
2.18下列有关试件达到磁饱和所需要磁场强度的叙述中，哪条是正确的?( )
A.含碳量越低的碳钢，所需要的磁场越强
B.淬火前的钢比淬火后的钢需要更强的磁场
C.同一种钢，其冷加工比越大，需要的磁场越强
D.矫顽力小的钢，一般需要强磁场
2.19铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫作：( )
A.饱和点
B.居里点
C.熔点
D.转向点
2.20下列关于铁磁性材料的叙述中，正确的是：( )
A.钢中含碳量越多，其矫顽力越小
B.热处理后磁导率一般变大
C.含碳量越高的钢材，磁导率也越高
D.矫顽力大的钢材，较难达到磁饱和状态
2.21在连续法磁化时，下列关于磁化规范的选取方法中,正确的是: ( )
A.磁场值一定要大于Hμm,标准规范应选在近饱和区,严格规范应选在基本饱和区
B.磁场值一定要大于Hμm,标准规范应选在基本饱和区,严格规范应选在近饱和区
C.磁场值等于Hμm时最好
D.磁场值一定要大于等于Hμm,无论标准规范和严格规范,都应选在基本饱和区
2.22从初始磁化曲线中可以得到的信息有: ( )
A.剩磁
B.矫顽力
C.最大磁导率
D.以上全部
2.23当材料到达磁饱和状态时，此时说明：( )
A.磁感应强度B到达最大值，不能再增加
B.磁场强度H到达最大值，不能再增加
C.磁化强度M到达最大值，不能再增加
D.以上全部
2.24电流通过无限长直导体时，下列哪些叙述是错误的？（）
A.距导体中心距离相等的点上，其磁场强度也相等
B.距导体中心距离增大为2倍时，其磁场强度减小到1/4
C.距导体中心距离增大为2倍时，其磁场强度减小到1/2
D.当导体中的电流增大到2倍时，其磁场强度增大到2倍
2.25对钢管轴向通以直流电进行磁化，下列描述磁场强度分布的图中，哪个是正确的？
（）
2.26在磁滞回路中，永久磁铁的工作象限为：（）
A．第一象限B．第二象限C．第三象限D．第四象限
2.27材料的顽磁性用来描述( )
A.材料磁化的难易程度
B.零件中的磁场的强度
C.零件退磁需要的时间
D.保留磁场的能力
2.28直径为100mm的圆柱导体，若要求导体表面的磁场强度达到2400A/m，则需要的磁化电流为：( )
A.1500A
B.375A
C.750A
D.600A
2.29将未磁化的铁磁性材料做成环形样品，绕上一定匝数的线圈，由此测出的B∽H的关系曲线称为：( )
A.初始磁化曲线
B.磁滞回线
C.饱和曲线
D.磁感应曲线
2.30试件中磁均匀性间断与哪些参数的急剧变化有关？( )
A.电感
B.电阻率
C.电容
D.磁导率
2.31如下图所示，规格为Ф273×8×1000mm的钢管中间开有Ф89的小孔，工件分别用线圈法和轴向通电法检测，对小孔附近A.B两点检测灵敏度的叙述哪些是正确的？（）
B
●
A ●
A.线圈法和轴向通电法中，A点的灵敏度都高于B点
B.线圈法中A点的灵敏度高于B点，轴向通电法中A点的灵敏度则低于B点
C.线圈法中A点的灵敏度低于B点，轴向通电法中A点的灵敏度则高于B点
D.线圈法和轴向通电法中，A点的灵敏度都低于B点
2.32下列哪种工件的退磁因子最小？（）
A.球体
B.完整闭合的环形试样
C.长度和直径比L/D等于2的圆棒
D.长度和直径比L/D等于20的圆棒
2.33当外部磁化力撤去后，一些磁畴仍保持优势方向，为使它们恢复原来的无规则方向，所需要的额外的磁化力，通常叫作：( )
A.直流电力
B.矫顽力
C.剩余磁场力
D.外加磁场力
2.34工作表面的纵向缺陷，可以通过平行于缺陷方向的电流将其检测出来。这是因为：( )
A.电流方向与缺陷一致
B.磁场与缺陷垂直
C.怎么通电都一样
D.磁场平行于缺陷
2.35把一根铁导杆穿入一个筒形铁试件中通电，则试件中的磁感应强度( )
A.与导杆表面相同
B.大于导杆表面
C.小于导杆表面
D.在试件内各处相同
2.36磁轭平均吸引力与下列因素无关的是：（）
A.铁素体钢板的磁导率
B.铁素体钢板的电导率
C.磁极间距
D.磁极间隙
2.37分别使用钢导杆和铁导杆穿入一个筒形铁试件中，通以相同的电流进行磁化( )
A.试件中磁场强度相同
B.用铜导杆时磁场较强
C.用铁导杆时磁场较强
D.无法确定
2.38线圈法磁化时应：( )
A.线圈相对于零件的直径要尽可能大
B.有效磁场一般限于线圈的内部
C.小直径零件应靠近线圈放置
D.以上都是
2.39采用轴向通电法探伤、在决定磁化电流时，应考虑零件的( )
A.长度
B.直径
C.长径比
D.表面状态
2.40磁轭法磁粉检测时，如果磁极间距变化，下列哪个因素不会发生变化：（）
A.磁感应强度
B.磁场强度
C.真空磁导率
D.磁轭提升力
2.41下列关于电流形成磁场的叙述，说法正确的是：( )
A.电流形成的磁场与电流方向平行
B.电流从一根导体上通过时，用右手定则确定磁场方向
C.通电导体周围的磁场强度与电流大小无关
D.通电导体周围的磁场强度与电流方向无关
2.42下面有关磁感应强度的边界条件的叙述，哪些是正确的？（）
A.B1n=B2n（法向分量不变）
B.H1t=H2t（切向分量不变）
C.B1t/ B2t=μ1/μ2
D.以上全部力
2.43以下关于钢材磁特性的叙述中，正确的是：（）
A.对同一结构钢，淬火与退火状态的磁特性差别不很大；
B.合金元素增加，最大磁导率也增加；
C.钢材晶粒度愈小，磁导率愈大；
D.冷加工时，随压缩变形率增加，矫顽力上升。
2.44高压螺栓通交流电磁化，磁感应强度最大的部位是：( )
A.中心
B.近表面
C.表面
D.外表面
2.45同样大小的电流通过两根尺寸相同的导体时，一根是磁性材料，另一根是非磁性材料，则其周围的磁场强度是：( )
A.磁性材料的较强
B.非磁性材料的较强
C.随材料磁导率变化
D.两者相同
2.46电流通过铜导线时( )
A.在铜导线周围形成一个磁场
B.在铜导线中建立磁极
C.使铜导线磁化
D.不能产生磁场
2.47下列关于磁能积的叙述中，正确的是：（）
A.磁能积是B和H的综合参数，它表明工件在磁化后所能保留磁能量的大小
B.磁能积的数值越大，表明保留在工件中的磁能越多，退磁越容易
C.磁能积的数值越大，越容易进行剩磁法检测
D.磁能积的量纲与能量的量纲相同
2.48下列对磁路定律的描述中，正确的是：（）
A.磁动势等于磁通量与磁阻之比，称为磁路定律。
B.多个磁路并联时，总的磁阻rm上等于各个磁路的磁阻之和
C.磁路的磁阻与磁路的长度成正比，与其截面积及其磁路的铁磁性材料的磁导率成反比
D.铁磁性材料有气隙存在，其磁阻一般会减少
2.49下列有关磁化曲线的正确叙述是：( )
A.磁化场在正负两个方向上往复变化时，所形成的封闭曲线
B.经过一次磁化后，把磁场强度降为零时，所对应的磁场强度H与磁感应强度B的关系曲线
C.磁化曲线表示铁磁介质在磁化过程中，磁场强度H与磁感应强度B的关系曲线
D.由磁化曲线可知，磁感应强度与磁场强度成线性关系
2.50下列有关磁化曲线的正确叙述为( )
A.磁化曲线表示磁场强度与磁感应强度B的关系
B.由磁化曲线可以看出，磁场强度与磁通密度呈线性关系
C.经过一次磁化后，磁场强度最大时的磁通密度称为饱和磁通密度
D.经过一次磁化后，磁场强度降为零时的磁通密度称为矫顽力
2.51顽磁性表示：( )
A.外部磁化力在铁磁性材料中感应磁场的能力
B.材料在它的内部阻止建立磁通量的能力
C.表示磁化力去除后，材料保留一部份磁场的能力
D.不是用于磁粉检测的术语
2.52进一步增大磁化力，材料中的磁性也不会再增大的点称为( )
A.显点
B.饱和点
C.剩磁点
D.残留点
2.53下列哪种材料的磁导率最小？（）
A.顺磁性材料
B.抗磁性材料
C.真空
D.铁磁性材料
2.54矫顽力是描述：( )
A.湿法检验时，在液体中悬浮磁粉的方法
B.连续法时，使用的磁化力
C.表示去除材料中的剩余磁性需要的反向磁化力
D.不是用于磁粉检测的术语
2.55指出下列有关B-H曲线的叙述哪种说法是正确的？( )
A.在B-H曲线上，把H为零的B值称为矫顽力
B.在B-H曲线上，矫顽力表示反磁场的大小
C.B-H曲线是表示磁场强度与磁通密度关系的曲线
D.以上都是
2.56以下有关磁感应强度B和磁场强度H的叙述，哪一条是正确的？( )
A.磁场强度H只与电流有关，与介质无关
B.磁场强度H与电流和介质均有关
C.磁感应强度B只与H有关，与介质无关
D.磁感应强度B只与电流有关，与介质无关
2.57从零件两端通电磁化零件，零件的长度( )
A.影响零件的磁导率
B.对磁场强度无影响
C.改变磁场强度
D.改变磁场方向
2.58因零件长度太短，从而不可能对零件进行满意检验的磁化场合是：( )
A.轴向通电周向磁化
B.线圈法纵向磁化
C.触头法通电磁化
D.磁轭法磁化
2.59用芯棒法磁化圆筒零件时，最大磁场强度的位置在零件的：( )
A.外表面
B.壁厚的一半处
C.两端
D.内表面
2.60下列关于线圈磁化的叙述中，正确的是：( )
A.可以使圆柱形工件得到均匀磁化
B.当用直流电磁化长度、外径和材质都相同的圆钢棒和圆钢管时，钢管受到的磁场作用较强
C.把多个细长试件捆为一匝装满线圈，能得到强的磁化效果
D.磁化同一试件，在线圈内通以交流电比通以同幅值的三相全波整流电的磁场强度要大
2.61三个直径为30mm，长度为60mm的试件，对其进行轴向磁化，退磁场最小的是：( )
A.三个试件轴向连接，置于内径100mm，长度200mm的线圈中的轴线上
B.三个试件捆成一匝，置于内径200mm，长度100mm的线圈中的轴线上
C.将一个试件置于内径100mm，长度200mm的线圈中
D.将一个试件置于铁芯截面为50×50mm2的直流电磁铁的磁极间
2.62用线圈法磁化时，图中哪个位置的磁化效果较强？（）
A. 图A
B.图B
C.图C
D.图D
2.63下列关于退磁场的叙述，正确的是：( )
A.施加的外磁场越大，退磁场就越大
B.试件磁化时，如不产生磁极，就不会产生退磁场
C.试件的长径比越大，则退磁场越小
D.以上都是
2.64下列关于磁化电流方向与缺陷方向关系的叙述中，正确的是：( )
A.直接通电磁化时，与电流方向垂直的缺陷最易于检出
B.直接通电磁化时，与电流方向平行的缺陷最易于检出
C.直接通电磁化时，任何方向的缺陷都可以检出
D.用线圈法磁化时，与线圈内电流方向垂直的缺陷最易于检出
2.65线圈中磁场最强处在：( )
A.线圈内壁
B.线圈外壁
C.线圈中心
D.线圈端头
2.66下列关于漏磁场的叙述，正确的是：( )
A.内部缺陷处的漏磁场比同样大小的表面缺陷漏磁场大
B.缺陷的漏磁场通常与试件上的磁场强度成反比
C.表面缺陷的漏磁场，随离开表面的距离增大而急剧下降
D.有缺陷的试件，才会产生漏磁场
2.67下列关于缺陷漏磁场的叙述，正确的是：( )
A.漏磁场的大小与试件上总的磁通密度有关
B.漏磁场的大小与缺陷自身高度有关
C.磁化方向与缺陷垂直时漏磁场最大
D.以上都对
2.68碳素钢的主要组织是铁素体、珠光体、渗碳体、马氏体和残余奥氏体，各种组织的磁导率大小排列为：（）
A.铁素体＞珠光体＞马氏体＞渗碳体＞奥氏体
B.马氏体＞铁素体＞珠光体＞渗碳体＞奥氏体
C.铁素体＞马氏体＞珠光体＞渗碳体＞奥氏体
D.铁素体＞马氏体＞珠光体＞奥氏体＞渗碳体
2.69漏磁场与下列哪些因素有关：( )
A.磁化的磁场强度与材料的磁导率
B.缺陷埋藏的深度、方向和形状尺寸
C.缺陷内的介质
D.以上都是
2.70下列关于漏磁场的叙述中，正确的是：( )
A.缺陷方向与磁力线平行时，漏磁场最大
B.漏磁场的大小与工件的材质无关
C.漏磁场的大小与缺陷的深宽比有关
D.工件表层下缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大
2.71在交叉磁轭磁极所在面的几何中心点形成圆形旋转磁场的必要条件是：（）
A.两相磁轭的几何夹角α与两相磁轭激电流的相位差φ均不能为0°
B.两相磁轭的几何夹角α与两相磁轭激电流的相位差φ均为180°
C.两相磁轭的几何夹角α与两相磁轭激电流的相位差φ均为90°
D.两相磁轭的几何夹角α或两相磁轭激电流的相位差φ为90°
2.72下列关于热处理对材料磁导率影响的叙述中，正确的是：（）
A.钢材处于退火与正火状态时，其磁导率差别会很大
B.钢材淬火后矫顽力变大，高温回火后矫顽力变小
C.钢材正火后晶粒变细，因此磁导率会变大
D.以上都是
三、问答题
2.1 试阐述下列概念：
a.磁场
b.磁导率
c.磁畴
d.起始磁化曲线
e.磁滞现象
f.矫顽力
g.软磁材料
h.硬磁材料
i.居里点
j.退磁场
k.磁路
2.2 常用的磁导率有几种，其定义是什么？
2.3 磁极化强度的物理意义是什么？
2.4 试用磁畴的观点，说明技术磁化曲线的特征。
2.5 什么是磁路的定律？
2.6 什么是磁感应强度的边界条件？
2.7 试画出有限长螺管线圈中心轴线的磁场分布图。
2.8 什么是退磁场，退磁场是如何计算的？
2.9 影响退磁场的因素有哪些？
2.10影响漏磁场的因素有那些？
2.11画出直流电中心导体法磁化钢管的磁场强度和磁感应强度的分布图。
2.12碳素钢的磁性质与金相组织的关系如何？
2.13磁力线有哪些特性?
2.14说明低、中和高填充系数线圈如何区分。
2.15铁磁性材料，顺磁性材料与抗磁性材料的区别是什么?
2.16软磁材料和硬磁材料的区别是什么?
2.17 为什么交叉磁轭旋转磁场不适用剩磁法检测？
2.18 简述交叉磁轭磁极与工件间隙大小对检测的影响。
2.19 为什么交叉磁轭必须在移动时才能检测？
2.20 什么是剩磁？
2.21什么是磁场强度、磁通量和磁感应强度？
2.22 铁磁性材料有哪些特性？
2.23 什么是磁化曲线？
2.24 什么是磁滞回线？
是非题答案
2.1 × 2.2 ○ 2.3 ○ 2.4 ○ 2.5 ×
2.6 × 2.7 × 2.8 ○ 2.9 × 2.10○
2.11× 2.12× 2.13× 2.14× 2.15×
2.16○ 2.17× 2.18○ 2.19○ 2.20○
2.21× 2.22○ 2.23× 2.24○ 2.25○
2.26× 2.27○ 2.28○ 2.29× 2.30○
2.31○ 2.32○ 2.33○ 2.34○ 2.35×
2.36× 2.37○ 2.38× 2.39× 2.40×
2.41× 2.42○ 2.43× 2.44× 2.45○
2.46○ 2.47× 2.48○ 2.49○ 2.50×

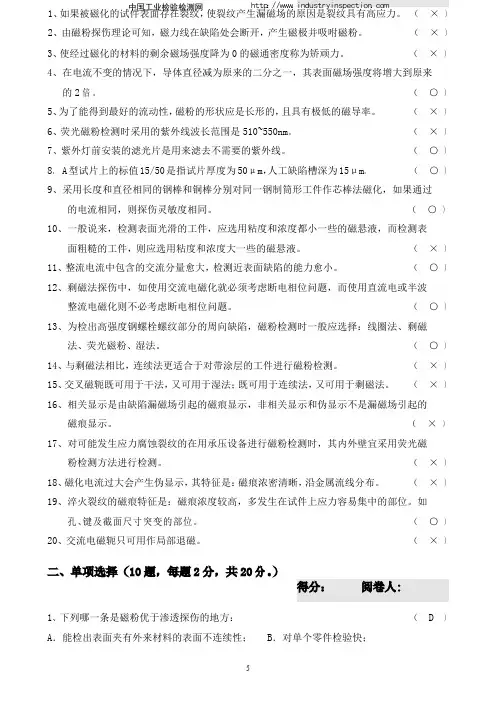

一、是非题 1.1磁粉探伤中所谓的不连续性就是指缺陷。（X ） 把影响工件使用性能的不连续性称为缺陷 1.2磁粉探伤中对质量控制标准的要求是愈高愈好。（* ） 在实际应用中，并不是灵敏度越高越好，因为过高的灵敏度会影响缺陷的分辨率和细小缺陷显示检出的重复性，还将造成产品拒收率增加而导致浪费。 1.3磁粉探伤的基础是磁场与磁粉的磁相互作用。（* ） 缺陷处产生漏磁场是磁粉检测的基础。磁粉检测是利用漏磁场吸附磁粉形成磁痕来显示不连续性的位置、大小、形状和严重程度 1.4马氏体不锈钢可以进行磁粉探伤。（） 1.5磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜，铝等非磁性材料。（） 1.6磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷. （ * ） 可以检测出铁磁性材料表面和近表面（开口和不开口）的缺陷 1.7磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。 （ * ） 检测时的灵敏度与磁化方向有很大关系，若缺陷方向与磁化方向近似平行或缺陷与工件表面夹角小于20度，缺陷就难以发现。 1.8磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。（ * ）1.9被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。（* ） 裂纹处的漏磁场 1.10磁粉探伤可对工件的表面和近表面缺陷进行检测。（ * ） 铁磁性材料 1.11一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。 （） 1.12焊缝的层间未融合缺陷，容易用磁粉探伤方法检出。（* ） 2.1由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸附磁粉。（* ）漏磁场 2.2磁场强度的大小与磁介质的性质无关。（）2.3顺磁性材料和抗磁性材料均不能进行磁粉探伤。（）2.4当使用比探测普通钢焊缝的磁场大10倍以上的磁场强化时，就可以对奥氏体不锈钢
MT复习题 一、是非题 1、磁粉探伤中所谓的不连续性就是指缺陷（×） 2、马氏体不锈钢可以进行磁粉探伤（○） 3、被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力（×） 4、由磁粉探伤的理论可知，磁力线在缺陷处会断开，产生磁极并吸附磁粉。（×） 5、真空中的磁导率为0 （×） 6、所谓“磁滞”现象，是指磁场强度H的变化滞后于磁感应强度的变化的现象。（×） 7、当使用直流电时，通电导体的外面的磁场强度比导体表面上的磁场强度大。（×） 8、缺陷的深宽比越大，产生的漏磁场也就越大。（○） 9、磁场的大小与外加磁场有关，当铁磁材料的磁感应强度达到饱和值的80％左右时，漏磁场便会迅速增大。（○） 10、矫顽力与钢的硬度的关系是：随着硬度的增加矫顽力增大。 11、铁磁性材料经淬火后，其矫顽力一般说要变大。（○） 12、在电流不变的情况下，导体直径减为原来的二分之一，其表面磁场强度将增大到原来的二倍。（○） 13、磁滞回线狭长的材料，其磁导率相对较低。（×） 14、为使试件退磁而施加的磁场称为退磁场（×）
15、两管状试件的外径和长度相等，但其厚度不同，如果用交流线圈磁化，且安匝数不变，其厚壁管的退磁场比薄壁管的退磁场要大。（○）16、只要试件中没有缺陷，被磁化后，表面就不会产生漏磁场。 （×）17、直接通电磁化管状工件，既能用于外表面探伤，又能用于那表面探伤。（×） 18、用磁轭法不能有效的发现对接焊缝表面的横向裂纹。（×） 19、中心导体法和触头法都能产生周向磁场。（○） 20、交变电流的有效值总比其峰值要大。（×） 21、为确保磁粉探伤的质量，重要零件的磁化规范应越严越好。 （×） （×） 22、荧光磁粉探伤时，采用的紫外光波长范围是510－550mm。 23、常用的磁粉是由Fe3O4或Fe2O3制作的。（○） 24、磁悬液的浓度越大，对缺陷的检出能力越高。（×） 25、A型试片贴在试件上时，必须把有槽的一面朝向试件。（○） 26、剩磁法的优点是灵敏度比连续法高。（×） 27、与湿法相比，干法更适合粗糙表面零件的检验。（○） 28、磁粉探伤中，凡有磁痕的部位都是缺陷。（×） 29、交流磁轭可用作局部退磁。（○） 30、疲劳引起的非连续性，是属于加工过程中的非连续性。（×） 31、1Cr13不锈钢材料的磁导率很低，不适宜磁粉探伤。（×）
- 第四部分磁粉检测 一.是非题：221题 二.选择题：210题 三.问答题：61题 四.计算题：20题
磁粉检测是非题一．是非题（在题后括弧内，正确的画○，错误的画×） 1.1磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。（○） 1.2马氏体不锈钢可以进行磁粉检测。（○） 1.3磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。（○） 1.4磁粉检测中所谓的不连续性就是缺陷。（×） 1.5对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。（○）1.6工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响 工件的使用性能。（×） 1.7一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。（○） 2.1磁力线是在磁体外由S极到N极，在磁体内由N极到S极的闭和曲线。（×）2.2可以用磁力线的疏密程度反映磁场的大小。（○） 2.3铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性有 关，如与材料磁导率μ有关。（○） 2.4磁感应强度与磁场强度的比值称为相对磁导率。（×） 2.5材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。（○） 2.6磁导率μ的大小表征介质的特性，μ＞＞1的是顺磁性材料。（×） 2.7通常把顺磁性材料和抗磁性材料都列入非磁性材料。（○）2.8铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。（○） 2.9磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。（×） 2.10磁场强度的变化落后于磁场感应强度的变化现象，叫做磁滞现象。(×) 2.11硬磁材料的磁滞回线是下图A，而软磁材料的磁滞回线是下图B。（×） （A）（B）（C） 2.12硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易 退磁。(×)
问答题 1.磁力线有哪些特征？答：A.用来表示磁场强度的大小和方向；B.磁力线是连续、闭合的曲线；C.磁力线彼此不相交；D.沿磁阻最小的路径通过。 2.硬磁材料和软材料有什么区别？答：硬磁材料指磁粉探伤中不易磁化（或难于退磁）的铁磁性材料，其特点是磁滞回线肥胖，具有：①低磁导率；②高磁阻；③高剩磁；④高矫顽力。反之软磁材料，是指容易进行磁化的铁磁性材料，其特点是磁滞回线狭窄（相对于硬磁材料而言），具有：①高磁导率；②低磁阻；③低剩磁；④低矫顽力 3.裂纹的方向与磁化磁场的方向间的夹角呈多大时，裂纹上集聚的磁粉才最多？答：90° 4.强磁性材料进行磁化时，吸附到裂纹上的磁粉是受什么的作用？答：漏磁场的吸引力 5.磁悬液的浓度对缺陷的检出能力有何影响？ 答：浓度过低，将影响磁粉探伤在缺陷处的聚集不足，而不利于对微小缺陷的检出。浓度过高，将降低背景与磁痕的对比度，冲淡和掩盖微小缺陷的磁痕显示，影响对小缺陷的检出。非荧光磁粉浓度的影响比荧光磁悬液浓度的影响更明显 6.水磁悬液与油磁悬液各有何优缺点？答：水磁悬液检验灵敏度较高，粘度小，有利于快速检验。缺点是有时会使被检试件生锈。油磁悬液有利于检查带油试件的表面，检验速度较水磁悬液慢，成本高，清理较困难 7.磁粉探伤用的磁粉为何分为不同的颜色？答：为了得到与工件表面的高对比度，使缺陷磁痕显示容易看清楚 8.磁悬液中的磁粉浓度应如何测定？答：可采用梨形离心管测定磁悬液的沉淀体积来确定。在取样前通过循环系统旋转磁悬液至少30分钟，取100ml磁悬液，并允许它沉淀大约30 分钟。在试管底部的沉淀表示磁悬液中的磁粉浓度 9.固定式磁粉探伤机一般由哪几部分组成？各有何作用？ 答：①磁化电源：是磁化设备的主体，提供试件所需要的磁化电流和磁化磁场；②夹持装置：通过与试件接触来传递磁化电流和磁化磁场；③指示控制装置：主要用来控制显示磁化电流或磁化磁场的大小，交流电及控制搅拌装置和退磁装置；④磁粉搅拌喷洒装置：用于搅拌和喷洒磁悬液；⑤照明装置：用于观察磁痕，使试件表面有足够的照度；⑥退磁装置：用于磁化试件的退磁；⑦断电相位控制器：用于交流电剩磁法探伤时的控制断电相位,有直流电源装置的探伤机无此器件 10.磁粉探伤中为什么要使用灵敏度试片？ 答：因为影响磁粉探伤灵敏度的因素很多，使用灵敏度试片的目的在于：检验磁粉和磁悬液的性能；在连续法中确定试件表面有效磁场的大小和方向；检查磁粉探伤方法是否正确；以及确定综合因素所形成的系统灵敏度是否符合要求 11.如何正确使用灵敏度试片？ 答：灵敏度试片必须在连续法中使用，根据试件材质等情况选用灵敏度试片的类型，将开槽的一面贴在试件上，并用有效但又不影响磁痕形成的方法紧固在试件上。磁化时，认真观察磁痕的形成及磁痕的方向、强弱和大小 12.什么是磁化规范？答：磁化规范一般是指磁化试件时要根据试件的材料、形状及尺寸、缺陷的可能方位，依据一定标准确定的检验方向和工艺参数。如：选择所要检出缺陷的磁
特种设备无损检测磁粉 考证题库 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
一、是非题 磁粉探伤中所谓的不连续性就是指缺陷。（） 磁粉探伤中对质量控制标准的要求愈高愈好。 ( ) 磁粉探伤的基础是磁场与磁粉的磁相互作用。 ( ) 马氏体不锈钢可以进行磁粉探伤。 ( ) 磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜、铝等非磁性材料。( ) 磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。( ) 磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。( )磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。 ( ) 被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。 ( ) 磁粉探伤可对工件的表面和近表面缺陷进行检测。( ) 一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。 焊缝的层间未熔合缺陷，容易用磁粉探伤方法检出。 ( ) 由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极井吸附磁粉。 ( ) 磁场强度的大小与磁介质的性质无关。( ) 顺磁性材料和抗磁性材料均不能进行磁粉探伤。 ( ) 当使用比探测普通钢焊缝的磁场大10倍以上的磁场磁化时．就可以对奥氏体不 锈钢焊缝进行磁粉探伤。( ) 铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。( ) 各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。 ( ) 真空中的磁导率为0。 ( ) 铁磁材料的磁导率不是一个固定的常数。 ( ) 铁、铬、镍都是铁磁性材料。 ( ) 矫顽力是指去除剩余磁感应强度所需的反向磁场强度。( ) 由于铁磁性物质具有较大的磁导率，因此在建立磁通时．它们具有很高的磁阻。 ( ) 使经过磁化的材料的剩余磁场强度降为O的磁通密度称为矫顽力。 ( ) 磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。( )

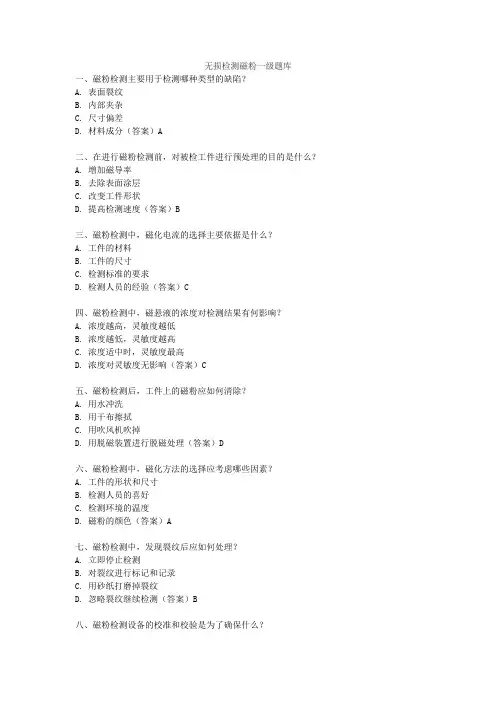

第三部分磁粉检测 265题 二、选择题 1.1 能形成磁粉显示的零件结构或形状上的间断叫做：（） A．不连续性B．缺陷C．显示D．变形 1.2能够进行磁粉探伤的材料是：（） A．磁钢B．奥氏体不锈钢C．黄铜D．铝 1.3下列哪种材料能被磁化：（） A．铁B．镍C．钴D．以上都能 1.4 磁粉探伤对哪种缺陷的检测不可靠？（） A．表面折叠B．埋藏很深的洞C．表面裂纹D．表面缝隙 1.5 适合于磁粉探伤的零件是：（） A．顺磁性材料B．铁磁性料C．有色金属D．抗磁性材料 1.6 下列哪一条是磁粉探伤优于渗透探伤的地方？（） A．能检出表面夹有外来材料的表面不连续性 B．对单个零件检验快 C．可检出近表面不连续性 D．以上都是 1.7 检测钢材表面缺陷较方便的方法是：（） A．静电法B．超声波C．磁粉法D．射线法 1.8 对检测有色金属试件表面缺陷最合适的方法是：（） A．超声法B．射线法C．磁粉法D．渗透法 1.9 磁粉检测是一种无损检测方法，这种方法可以用于检测：（） A．表面缺陷B．近表面缺陷C．材料分选D．以上A和B 1.10 被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是：（）
A．多普勒效应B．漏磁场C．矫顽力D．裂纹出的高应力 1.11 磁粉探伤的试件必须具备的条件是：( ) A．电阻小B．探伤面能用肉眼观察 C．探伤面必须光滑D．试件必须有磁性 1.12磁敏元件探测法所使用的磁电转换元件有：( ) A．二极管B．三极管C．电阻D．霍尔元件 1.13埋藏较深（表面下6~50mm ）的缺陷的检测：（） A．方法与检测表面裂纹相类似 B．如果缺陷是由细小的气孔组成，就不难检出 C．如果缺陷的宽度可以估计出来，检测就很简单 D．磁粉探伤方法很难检查出来 2.1 一下有关磁场的叙述哪一条是错误的（） A．磁场不存在于磁体之外B．磁场具有方向和强度 C．利用磁针可以测得磁场的方向D．磁场存在于通电导体的周围2.2 在国际单位制中常用什么单位表示磁场的强度？（） A．安培/米B．安培·米C．特斯拉D．高斯 2.3 在磁场中垂直穿过某一截面的磁力线条数称作：（） A．磁场强度B．磁感应强度C．磁通量D．漏磁场 2.4磁力线的特性之一是（） A．沿直线进行B．形成闭合回路 C．存在于铁磁材料内部D．以上都是 2.5 下列关于磁力线的叙述，哪一条是正确的？（） A．磁力线永不相交B．磁铁磁极上磁力线密度最大C．磁力线沿阻力最小的路线通过D．以上都对 2.6 在被磁化的零件上，磁场进入和离开的部位叫作：（） A．不连续性B．缺陷C．磁极D．节点
无损检测综合试题 选择题(选择一个正确答案) 1.超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的(c ) a.电磁效应 b.磁致伸缩效应 c.压电效应 d.磁敏效应 2.目前工业超声波检测应用的波型是(f ) a.爬行纵波 b.瑞利波 c.压缩波 d.剪切波 e.兰姆波 f.以上都是 3.工件内部裂纹属于面积型缺陷,最适宜的检测方法应该是(a ) a.超声波检测 b.渗透检测 c.目视检测 d.磁粉检测 e.涡流检测 f.射线检测 4.被检件中缺陷的取向与超声波的入射方向(a )时,可获得最大超声波反射： a.垂直 b.平行 c.倾斜45° d.都可以 5.工业射线照相检测中常用的射线有(f )： a.X射线 b.α射线 c.中子射线 d.γ射线 e.β射线 f.a和d 6.射线检测法适用于检验的缺陷是(e ) a.锻钢件中的折叠 b.铸件金属中的气孔 c.金属板材中的分层 d.金属焊缝中的夹渣 e. b和d 7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为(c )： a.5年 b.1年 c.16年 d.21年 8.X射线照相检测工艺参数主要是(e )： a.焦距 b.管电压 c.管电流 d.曝光时间 e.以上都是 9.X射线照相的主要目的是（c ）： a.检验晶粒度； b.检验表面质量； c.检验内部质量； d.以上全是 10.工件中缺陷的取向与X射线入射方向(b )时,在底片上能获得最清晰的缺陷影 像：a.垂直 b.平行 c.倾斜45°d.都可以 11.渗透检测法适用于检验的缺陷是(a )： a.表面开口缺陷 b.近表面缺陷 c.内部缺陷 d.以上都对 12.渗透检测法可以发现下述哪种缺陷?(c ) a.锻件中的残余缩孔 b.钢板中的分层 c.齿轮的磨削裂纹 d.锻钢件中的夹杂物 13.着色渗透探伤能发现的缺陷是(a )： a.表面开口缺陷 b.近表面缺陷 c.内部未焊透
一、是非题（在题后括号内，正确的画○，错误的画×） 1.1 磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。 ( ○ ) 1.2 马氏体不锈钢可以进行磁粉检测。 ( ○ ) 1.3 磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。 ( ○ ) 1.4 磁粉检测中所谓的不连续性就是缺陷。 ( × ) 1.5 对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。 ( ○ ) 1.6 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。 ( × ) 1.7 一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。 ( ○ ) 2.1 磁力线是在磁体外由S 极到N 极，在磁体内由N 极到S 极的闭合曲线。 ( × ) 2.2 可以用磁力线的疏密程度反映磁场的大小。 ( ○ ) 2.3 铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性材料有关，如与材料磁导率μ 有关。 ( ○ ) 2.4 磁感应强度与磁场强度的比值称为相对磁导率。 ( ○ ) 2.5 材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。 ( ○ ) 2.6 磁导率μ的大小表征介质的特性，μ>>1的是顺磁性材料。 ( ○ ) 2.7 通常把顺磁性材料和抗磁性材料都列入非磁性材料。 ( × ) 2.8 铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。 ( ○ ) 2.9 磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。 ( × ) 2.10 磁场强度的变化落后于磁场感应强度的变化的现象，叫做磁滞现象。 ( × ) 2.11 硬磁材料的磁滞回线是下图A ，而软磁材料的磁滞回线是下图B 。 ( × ) (A) (B) 2.12 硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易退磁。( × ) 2.13 当电流通人直长的圆柱形导体时，导体中心的磁场强度最小。 ( √ ) 2.14用交流电和直入流电磁化同一钢棒，若磁化电流值相同，钢棒表面的磁场强度也相同。 ( √ ) 2.15 磁性和非磁性实心导体以外的磁场强度的分布规律是相同的。 ( √ ) 2.16 对于有限长螺管线圈，在线圈横截面上，靠近线圈内壁的磁场强度比线圈中心强。( √ )
磁粉探伤Ⅱ级培训试卷 (MTⅡ级培训试卷A) 一．是非题（正确的打“0”，错误的打“×”，每题1分，共15分） 1、《锅炉定期检验规则》规定，移装锅炉投运前必须进行内外部检验和水压试验。（） 2、《锅炉定期检验规则》规定，检验时发现因苛性脆化产生的裂纹必须进行挖补或更换。（） 3、《锅炉定期检验规则》规定，进行水压试验时，水温一般应保持在0℃~100℃。（） 4、99版《压力容器安全技术监察规程》规定，中压搪玻璃容器属于第二类压力容器。（） 5、99版《压力容器安全技术监察规程》规定，为防止压力容器超寿命运行引发安全问题，设计单位一般应在设计图样上注明压力容器设计使用寿命。（） 6、JB4730标准规定，当采用剩磁法检测时，交流探伤机必须配备断电相位控制器。（） 7、JB4730标准规定，对于有延迟裂纹倾向的材料，磁粉检测应安排在焊后1小时进行。（） 8、AE检测指的是涡流检测。（） 9、持证人员的资格证书有效期为三年。（） 10、磁畴的存在是铁磁介质具有各种磁特性的内在根据。（） 11、当使用直流电时，通电导体外面的磁场强度比导体表面上的磁场强度大。（） 12、磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。（） 13、同样大小的峰值磁化电流，交流比直流易于发现试件表面下的缺陷。（） 14、焊缝中的层间未熔合，容易用磁粉探伤方法检出。（） 15、试件烧伤可能是由于夹头通电时的压力不够引起的。（） 二．选择题（共30题，每题1.5分，共45分） 1、《蒸汽锅炉安全技术监察规程》规定，锅炉制造过程中，焊接环境温度低于（）℃时，没有预热措施，不得进行焊接。 A、－20 B、0 C、5 D、10 2、能被强烈吸引到磁铁上来的材料称为：（） A、被磁化的材料； B、非磁化材料 C、铁磁性材料 D、被极化的材料。 3、磁铁上，磁力线进入的一端是：（）
能形成磁粉显示的零件结构或形状上的间断叫做：不连续性 以下关于磁敏元件探测法的叙述中正确的是：磁敏元件探测法获得不连续性（包括缺陷）深度的信息 磁粉检测对下列哪种缺陷的检测不可靠：埋藏很深的气孔 下列哪一条是磁粉检测优于渗透检测的地方？能检出表面夹有外来材料的表面不连续性，对单个零件检验快，可检出近表面不连续性 关于磁粉探伤常用单位制的换算关系正确的是：1韦伯=108麦（克斯韦）1Wb=108Mx 以下有关磁场的叙述中，哪一条是错误的：磁场不存在于磁体之外 当铁磁性材料进行磁化时，会发生下列哪些情况？磁田寿磁矩转动，田寿壁发生位移，如磁化场足够大，全部磁田寿的磁矩方向转向与外磁场方向一致 铁磁性材料的磁化过程可运用磁田寿理论来说明?磁畴理论 下列关于磁力线的叙述，哪一条是正确的？磁力线永不相交，磁力线是连续闭合曲线，磁力线沿阻力最小的路线通过 漏磁场与下列哪些因素有关？磁化的磁场强度与磁导率，缺陷埋藏的深度，方向，缺陷内的介质 以下有关磁感应强度B的叙述哪一条是错误的？磁感应强度只与介质有关，与磁化 电流无关 铜棒中有电流通过时，在铜 棒内部和周围会形成周向磁 场，这种磁场的大小可用说 明方法来确定？环路安培定 律 下列关于铁磁性材料的叙述 中，正确的是：矫顽力大的 钢材，较难达到磁饱和状态 电流通过无限长直导体时， 下列哪些叙述是正确的是？ 距导体中心距离增大为2倍 时，磁场强度减少为原来的 1/4 对钢管轴向通以直流电进行 磁化，下列描述磁场强度分 布的图中，哪个是正确的？B 材料的顽磁性用来描述？保 留磁场的能力 直径为100mm的圆柱导体， 若要求导体表面的磁场强度 达到2400A/m，则需要的磁 化电流为750A 将为磁化的铁磁性材料做成 环形样品，绕上一定匝数的 线圈，由此测出的B~H的关 系曲线称为：初始磁化曲线 当外部磁化里撤去后，一些 磁畴仍保持优势方向，使它 们恢复原来的无规则方向， 所需要的额外的磁化力，通 常叫做：矫顽力 工作表面的纵向缺陷，可以 通过平行于缺陷方向的电流 将其检测出来。是因为：磁 场与缺陷垂直 线圈法磁化时应：小直径零 件应靠近线圈放置 下列关于电流形成磁场的叙 述，说法正确：电流从一根 导体上通过时，用右手定则 确定磁场方向 高压螺栓通交流电磁化，磁 感应强度最大的部位是：表 面 下列有关磁化曲线的正确叙 述为：磁化曲线表示磁场强 度与磁感应强度B的关系 矫顽力是描述：表示去除材 料中的剩余磁性需要的反方 向磁化力 以下有关磁感应强度B和磁 场强度H的叙述，哪一条是 正确的？磁场强度H只与电 流有关，与介质无关 用芯棒法磁化圆筒零件时， 最大磁场强度的位置在零件 的：内表面 三个直径为30mm，长度为 60mm的试件，对其进行轴 向磁化，退磁最小的是：将 一个试件置于铁芯截面为 50x50mm2的直流电磁铁的 磁极间 线圈中磁场最强处在：线圈 内壁 漏磁场与下列哪些因素有 关：磁化的磁场强度与材料 的磁导率、缺陷埋藏的深度、 方向和形状尺寸、缺陷内的 介质 下列关于磁化方法和磁场强 度的叙述中，正确的是：在 线圈法中，线圈轴线上的磁 场方向与线圈轴线平行 采用交流、单相半波整流、 三相全波整流三种电流对轴 类工件进行周向磁化，为得 到大至相同的磁化强度则三 种磁化电流值各不相同，正 确的选择是：交流电最大， 半波整流电次之，全波整流 电最小 触头法磁粉检测使用的安培 数依据什么确定？触头间距 通电法的优点：不会发生退 磁场 关于感应电流法，正确的是： 是使交流电从置于工件孔中 的铁芯产生磁通变化 下列关于线圈法磁化的叙述 中，正确的是：试件两端有 明显的磁极 对下图所示试件采用绕电线 法做磁粉检测能检出图中缺 陷的正确方法是？图A 旋转磁场是一种特殊的复合 磁场，它可以检测工件的： 纵向的表面和近表面缺陷， 横向的表面和近表面缺陷， 斜向的表面和近表面缺陷 下列哪种磁化电流对检测近 表面裂纹效果最佳：稳恒直 流电 使用直流电磁化时，发现一 个显示，为了确定它是否为 近表面缺陷，应采取的合理 步骤是：用交流电重新检验 如果需要10000安培的磁化 电流，则应选择：固定式磁 粉检测机 以下关于特斯拉计的叙述， 哪一条是错误的：特斯拉计 可以测出磁化电流大小 黑光灯的强度用什么测量： 紫外辐射计 以下关于紫外线灯的叙述， 哪一条是错误的：为延长紫 外线灯的寿命，应做到即用 即开，不用即关 采用固定式磁粉检测机对工 作进行轴向通电法检测时， 在电极上安装接触垫的原因 是：增大接触面积，减少烧 伤工件的可能性
磁力线有哪些特性？ 答：⑴磁力线是具有方向的闭合曲线。在磁体内， 磁力线是由S极到N极； 在磁体外，磁力线是由N 极出发，穿过空气进入S 极的闭合曲线； ⑵磁力线不相交； ⑶磁力线可描述磁场强度 的大小和方向； ⑷异性磁极的磁力线容易沿磁阻最小的路经通过，其密度随着距两极的距离增大而减小。 简答软磁材料、硬磁材料的特征。 答：软磁材料磁滞回线形状狭长，具有高磁导率， 低剩磁，低矫顽力和低 剩磁阻的特征；软磁材 料磁粉检测时容易磁 化，也容易退磁。 硬磁材料磁滞回线形状肥大，具有低磁导率，高 剩磁，高矫顽力和高剩 磁阻的特征；硬磁材料 磁粉检测时不容易磁 化，也不容易退磁。 固定式磁粉探伤机有哪几部分组成？ 答：固定式磁粉探伤机一 般包括以下几部分：磁 化电源、螺管线圈、工 件夹持装置、指示装置、 磁粉或磁悬液喷洒装 置、照明装置和退磁装 置。 ⑴预处理；⑵磁化； ⑶施加磁粉或磁悬液； ⑷磁痕的观察与记录； ⑸缺陷评级；⑹退磁；⑺后处理。 居里点：铁磁性物质加热时时磁性消失转变为顺磁物质的那一温度。 9.1 影响磁粉检测灵敏度 的主要因素有哪些？ 答：主要因素有： ⑴磁化方法的选择； ⑵磁场的大小和方向； ⑶磁粉的磁性、粒度、颜色； ⑷磁悬液的浓度； ⑸工件的大小、形状和表面 状态； ⑹缺陷的性质和位置； ⑺检测操作方法是否正确。 3.3 解：∵工件长径比 L/D=400/40=10 ∴L/D值取10 又∵ Y= 25 20 100 2 2 = ? ? = π π 工件截面积 线圈截面积 ＞10 ∴依JB/T4730.4-2005标准 规定应采用低充填因数 线圈法。 ⑴将轴偏心放置在线圈中， 依公式： I= ) ( 225 10 20 45000 ) / ( 45000 A D L N = ? = ⑵将轴正中放置在线圈中， 依公式： [][]) (6. 153 5 10 6 20 100 1690 5 ) / (6 1690 A D L N R I≈ - ? ? ? = - = 磁场：具有磁力线作用的空 间，存在于被磁化物体或通 电导体的内部和周围。 磁导率：磁介质磁化程度难 易的物理量。 磁畴：铁磁性材料内部自发 磁化的大小和方向基本均 匀一致的小区域。 磁滞现象：在外加磁场方向 发生变化时磁感应强度的 变化滞后于磁场强度变化 退磁场：把铁磁性材料磁化 时，由材料中磁极所产生的 磁场。 影响漏磁场的因素：1.外加 磁场的影响：外加磁场强度 一定要大于产生最大磁导 率对应的磁场强度，使μ减 小磁阻增大漏磁场增大。2 缺陷位置和形状的影响：缺 陷越宽深漏磁场越大。3工 件表面覆盖层的影响：覆盖 层越薄漏磁场越大。4工件 材料及状态：工件本身晶粒 大小，含碳量，热处理及冷 加工都会对漏磁场产生影 响。 选择磁化方式考虑的因素： 1工件尺寸大小2工件外形 结构3工件表面状态4根据 工件过去断裂的情况和各 部位的应力分布，分析可能 产生缺陷的部位和方向选 择合适的磁化方式。 磁化规范：是指对工件磁 化，选择磁化电流值或磁场 强度值所遵循的规则。 磁粉检测灵敏度：试纸检测 最小缺陷的能力，可检出的 缺陷越小灵敏度越高，所以 磁粉检测灵敏度是指绝对 灵敏度。 影响检测灵敏度的因素：1 磁场大小和方向的选择2磁 化方法的选择3磁粉的选择 4磁悬液的浓度5设备的性 能6工件形状和表面粗糙度 7缺陷的性质形状埋藏深度 8正确的工艺操作9探伤人 员的素质10照明条件 引起非相关显示的因素：1 磁极在点击附件2工件表面 突变3磁写4两种材料交接 处5局部冷作硬化6金相组 织不均匀7磁化电流过大。
一、是非题（在括号内正确的画“○”，错误的画“×”。每题1.5分,共30分） 1、磁粉探伤不易发现点状缺陷和与工件表面夹角小于20°的分层。（） 2、利用磁敏元件探测工件表面漏磁场时，探测的灵敏度与检查速度及工件大小无关。（） 3、磁力线在磁体外是由S极出发穿过空气进入N极，在磁体内是由N极到S极的闭合线。（） 4、荧光磁粉探伤过程中，当不观察磁痕时应随时关闭黑光灯，这样可延长黑光灯使用寿命，并可避免误照人眼。（） 5、硬磁材料较易磁化，但难以退磁。（） 6、钢管通交流电或直流电磁化时，钢管内表面磁场强度和磁感应强度均为零。（） 7、通电线圈形成的磁场在线圈横截面上的磁场强度以线圈中心处为最大。（） 8、退磁场大小与工件形状有关，与外加磁场无关。（） 9、因为漏磁场的宽度要比缺陷的实际宽度大数倍至数十倍，所以磁痕对缺陷宽度具有放大作用。（） 10、工件材料晶粒大小影响缺陷漏磁场，晶粒愈大，磁导率愈小，矫顽力愈小，漏磁场愈小。（） 11、交流电通过电阻在一周期内所发的热量和直流电通过同一电阻在相同时间内发出的热量相等时的交流电流值称为有效值。从交流电流表上读出的电流值是有效值。（） 12、整流电流中包含的交流分量愈大，检测近表面缺陷的能力愈小。（） 13、标准试块主要用于检验磁粉探伤灵敏度，考察被检工件表面的磁场方向。（） 14、磁粉检测湿法与干法相比具有较高的灵敏度。（） 15、漏磁场的大小与外加磁场有关，当铁磁性材料的磁感应强度达到饱和值的80%左右时，漏磁场便会迅速增大。（） 16、非相关显示不是来源于缺陷，但却是漏磁场产生的。（） 17、检查球罐纵焊缝时，磁轭应自下而上行走，磁悬液应喷洒在行走方向的正前方。（） 18、MRI法与MT—RC法相比其对比度大，灵敏度较高，工艺较易控制，可靠性高。（） 19、磁悬液污染测定时，在白光和紫外光（用于荧光磁悬液）下观察，梨形沉淀管沉积物中如明显分成两层，当上层污染物体积超过全部沉积物体积的30%时为污染。（） 20、荧光磁粉受照射时产生的黄绿色荧光的波长范围为320～400nm。（） 二、单项选择题（将正确答案的序号填入括号内，每题2分，共40分） 1、以下材料中属于铁磁性材料的是（）。 A 铜 B 锰 C 钴 D 铝 2、以下关于复合磁化的叙述，正确的是（）。 A 剩磁法与连续法均能应用复合磁化 B 直流磁场和交流磁场可以构成摆动磁场 C 两个方向不同的直流磁场可以构成旋转磁场 D 交叉磁轭分别通以交流电，可以产生旋转磁场 3、以下关于试件达到磁饱和所需要磁场强度的叙述，错误的是（）。 A 含碳量越高的碳钢，达到磁饱和所需要的磁场越强 B 热处理后的钢比热处理前的钢达到磁饱和需要更强的磁场 C 同一种钢，冷加工变形越大达到磁饱和需要的磁场越强 D 矫顽力大的钢，达到磁饱和一般需要强磁场 4、以下关于磁感应强度B和磁场强度H的叙述，正确的是（）。
初、中级无损检测技术资格人员-磁粉检验考题汇编 基本理论 选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案） 1.导体中有电流通过时，其周围必存在(b):a)电场b)磁场c)声场d)辐射场 2.已知电流方向，其磁场方向用(b)判定:a)左手定则b)右手定则c)都不对 3.已知磁场方向，其磁化电流方向用(b)判定:a)左手定则b)右手定则c)都不对 4.螺线管通电后产生的磁场方向用(b)判定:a)左手定则b)右手定则c)都不对 5.铁磁质的磁导率是(c):a)常数b)恒量c)变量 6.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫（c）：a.凝固点 b.熔点 c.居里点 d.相变点 7.铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫作（B）:A．饱和点；B．居里点；C．熔点；D．转向点 8.表示磁感应强度意义的公式是(a):a)B=ΦB/S b)B=S/ΦB c)B=S*ΦB (式中S--面积,ΦB--磁通) 9.真空中的磁导率μ=(b):a)0 b)1 c)-1 d)10 10.表示铁磁质在磁化过程中B和H关系的曲线称为(b):a)磁滞回线b)磁化曲线c)起始磁化曲线 11.磁铁的磁极具有(b)性:a)可分开b)不可分开c)以上都不是 12.磁力线的特征是(d):a)磁力线彼此不相交b)磁极处磁力线最稠密c)具有最短路径，是封闭的环d)以上三点都是 13.下列关于磁力线的说法中，哪些说法是正确的？（D） A．磁力线永不相交；B．磁铁磁极上磁力线密度最大；C．磁力线沿阻力最小的路线通过；D．以上都对 14.以下关于磁力线的说法，不正确的是（d） a.磁力线永不相交 b.磁力线是用来形象地表示磁场的曲线 c.磁力线密集处的磁场强 d.与磁力线垂直的方向就是该点的磁场方向 15.矫顽力是描述（C） A．湿法检验时，在液体中悬浮磁粉的方法；B．连续法时使用的磁化力； C．表示去除材料中的剩余磁性需要的反向磁化力；D．不是用于磁粉探伤的术语 16.磁通密度的定义是（d） a.108条磁力线（1韦伯） b.伴随着一个磁场的磁力线条数 c.穿过与磁通平行的单位面积的磁力线条数 d.穿过与磁通垂直的单位面积的磁力线条数 17.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被（c）吸引到缺陷上的 a.摩擦力 b.矫顽力 c.漏磁场 d.静电场 18.下列有关缺陷所形成的漏磁通的叙述（f）是正确的 a)磁化强度为一定时，缺陷高度小于1mm的形状相似的表面缺陷，其漏磁通与缺陷高度无关 b)缺陷离试件表面越近，缺陷漏磁通越小 c)在磁化状态、缺陷种类和大小为一定时，缺陷漏磁通密度受缺陷方向影响
特种设备无损检测 M TⅡ级人员培训试题 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
磁粉（MT）探伤Ⅱ级培训试卷 (MTⅡ级培训试卷A) 一．是非题（正确的打“0”，错误的打“×”，每题1分，共15分） 1、《锅炉定期检验规则》规定，移装锅炉投运前必须进行内外部检验和水压试验。（） 2、《锅炉定期检验规则》规定，检验时发现因苛性脆化产生的裂纹必须进行挖补或更换。（） 3、《锅炉定期检验规则》规定，进行水压试验时，水温一般应保持在0℃~100℃。（） 4、99版《压力容器安全技术监察规程》规定，中压搪玻璃容器属于第二类压力容器。（） 5、99版《压力容器安全技术监察规程》规定，为防止压力容器超寿命运行引发安全问题，设计单位一般应在设计图样上注明压力容器设计使用寿命。（） 6、JB4730标准规定，当采用剩磁法检测时，交流探伤机必须配备断电相位控制器。（） 7、JB4730标准规定，对于有延迟裂纹倾向的材料，磁粉检测应安排在焊后1小时进行。（） 8、AE检测指的是涡流检测。（） 9、持证人员的资格证书有效期为三年。（） 10、磁畴的存在是铁磁介质具有各种磁特性的内在根据。（） 11、当使用直流电时，通电导体外面的磁场强度比导体表面上的磁场强度大。（） 12、磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。（） 13、同样大小的峰值磁化电流，交流比直流易于发现试件表面下的缺陷。（） 14、焊缝中的层间未熔合，容易用磁粉探伤方法检出。（） 15、试件烧伤可能是由于夹头通电时的压力不够引起的。（） 二．选择题（共30题，每题1.5分，共45分） 1、《蒸汽锅炉安全技术监察规程》规定，锅炉制造过程中，焊接环境温度低于（）℃时，没有预热措施，不得进行焊接。 A、－20 B、0 C、5 D、10 2、能被强烈吸引到磁铁上来的材料称为：（） A、被磁化的材料； B、非磁化材料 C、铁磁性材料 D、被极化的材料。 3、磁铁上，磁力线进入的一端是：（） A、 N极 B、S极 C 、N 极和 S 极 D 、以上都不是 4、材料的磁导率是表示：（） A、材料被磁化的难易程度 B、材料中磁场的穿透深度 C、工件需要退磁时间的长短 D、保留磁场的能力 5、通电直导线周围的磁场强度可用下列哪个公式进行计算？（） A、H=I/2πr； B、H=2πr/I； C、H=2π/Ir； D、H=2r/πI。
1.长为500mm、直径为20mm的钢制轴类试件需要检查周向缺陷，若选用连续螺线圈纵向磁化法，线圈匝数为10匝，则应选用多大的磁化电流？解：∵工件长径比L/D=500/20=25，∴L/D=15,采用在低充填因数线圈中偏心放置纵向磁化，依经验公式NI=45000/(L/D)可有I=45000/[N(L/D)]将N=10、L/D=15代入上式，可得I=300A 2.有一长为200mm、直径为20mm的钢制轴类试件需检查周向缺陷。若选用连续法线圈纵向磁化，则应施加多大的磁化电流？ 解：∵工件长径比L/D=200/20=10，∴不需要作修正。采用在低充填因数线圈中心偏心放置纵向磁化，依经验公式 NI=45000/(L/D)可有I=45000/[N(L/D)],∴将N=10、L/D=10代入上式，可得I=450A 3.钢制轴类试件长径比为25，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。线圈半径为R=150mm，需选用多大的磁化电流？ 解：选用经验公式NI=(K2R)/[6(L/D)－5] 由上式可有I= (K2R)/N[6(L/D)-5]，∵L/D=25＞15，∴取L/D=15，将K2=1720(经验常数)，R=150mm，N=10，L/D=15代入上式，可得I=303.5A 答：磁化电流应为303.5A；两次完成全检 4.已知开端线圈的内半径R=150mm、宽度为L=50mm。若要求在线圈轴线端部产生磁化磁场强度H端=60（Oe），试求磁化线圈的安匝数NI为多少？解：有限长线圈轴线端部的磁场强度为H= (NI/L)·[L/5(L2+R2)1/2] 由上式可得 NI=2H(L2+R2)1/2 R=0.15m L=0.05m H=2400A/m 将已知数据代入上式可得NI=1510安匝 5.钢制轴类试件长径比为10，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。线圈半径R=150mm，应选用多大的磁化电流？解：选用经验公式NI=K2R/[6(L/D)-5] 由上式可有： I=K2R/{N[6(L/D)-5]},将K2=1720（经验常数）、R=150mm、N=10、L/D=10代入上式，可得I=469A 6.有一钢制轴，长400mm、直径Φ40mm，使用一段时间后，需检查此轴的疲劳裂纹。选用连续法线圈纵向磁化法，线圈匝数为20匝。求磁化电流为多少？解：∵工件长径比L/D=400/40=10，∴不需要作修正。在低充填因数线圈中偏心放置，依经验公式 NI=45000/(L/D)，可有I=45000/N(L/D),将N=20、L/D=10代入上
磁粉检测第一章 一、是非题 1.1 磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。( ) 1.2 磁粉检测与检测元件检测都属于漏磁场检测。( ) 1.3 漏磁场检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。( ) 1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。( ) 1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。( ) 1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。( ) 1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于20°的分层。( ) 1.8 采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。( ) 1.9 如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。( ) 1.10磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。( ) 1.11一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。( ) 1.12用磁粉检测方法可以检出焊缝的层间未熔合缺陷。( ) 1.13磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。( ) 1.14磁粉检测可发现铁磁性材料表面和近表面微米级宽度的小缺陷。( ) 二、选择题 1.1 能形成磁粉显示的零件结构或形状上的间断叫做：( ) A.不连续性 B.缺陷 C.显示 D.变形 1.2 磁粉检测与检测元件检测主要区别是：( ) A.两者的检测原理不同 B.两者的检测程序不同 C.两者用于探测磁场的传感器不同 D.以上都是
1.3 以下关于磁敏元件探测法的叙述中，正确的是：( ) A.磁敏元件探测法的灵敏度与检查速度及工件大小有关 B.磁敏元件探测法获得不连续性(包括缺陷)深度的信息 C.探测时应根据需要调节磁敏元件与工件表面之间的距离，以判断漏磁场的变化情况 D.以上都是 1.4 磁粉检测对下列哪种缺陷的检测不可靠？( ) A.表面折叠 B.埋藏很深的气孔 C.表面裂纹 D.表面缝隙 1.5 下列哪一条是磁粉检测优于涡流检测的地方？( ) A.能检出所有金属材料的表面不连续性 B.对单个零件检验快 C.能直观地显示出缺陷的位置、形状、大小和严重程度 D.以上都是 1.6 下列哪一条是磁粉检测优于渗透检测的地方？( ) A.能检出表面夹有外来材料的表面不连续性 B.对单个零件检验快 C.可检出近表面不连续 D.以上都是 1.7 承压设备对铁磁性材料工件表面和近表面缺陷的检测宜优先选择磁粉检测，主要是因为：（） A.能直观地显示出缺陷的位置、形状、大小和严重程度 B.结合使用各种磁化方法，几乎不受工件大小和几何形状的影响 C.磁粉检测对铁磁性材料工件的表面和近表面缺陷具有很高的检测灵敏度，可发现微米级宽度的小缺陷 D.以上都是 1.8 对检测有色金属管子表面缺陷最合适的方法是：( ) A.超声法 B.射线法 C.磁粉法 D.涡流法
初、中级无损检测技术资格人员-磁粉检测 参考资料来自：中国检测网 试题汇编（一） 1.导体中有电流通过时，其周围必存在( B )。 A)电场 B)磁场 C)声场 D)辐射场 2.已知电流方向，其磁场方向用( B )判定。 A)左手定则 B)右手定则 C)都不对 3.已知磁场方向，其磁化电流方向用( B )判定。 A)左手定则 B)右手定则 C)都不对 4.螺线管通电后产生的磁场方向用( B )判定。 A)左手定则 B)右手定则 C)都不对 5.铁磁质的磁导率是(C) A)常数 B)恒量 C)变量 6.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫（ C ）。 A）凝固点 B）熔点 C）居里点 D）相变点 7.表示铁磁质在磁化过程中B和H关系的曲线称为( B )。 A)磁滞回线 B)磁化曲线 C)起始磁化曲线 8.磁力线的特征是( D )。 A)磁力线彼此不相交B)磁极处磁力线最稠密 C)具有最短路径，是封闭的环 D)以上三点都是 9.矫顽力是描述（C） A）湿法检验时，在液体中悬浮磁粉的方法；B）连续法时使用的磁化力；C）表示去除材料中的剩余磁性需要的反向磁化力；D）不是用于磁粉探伤的术语 10.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被（C）吸引到缺陷上的。 A）摩擦力 B）矫顽力 C）漏磁场 D）静电场 11.下列有关缺陷所形成的漏磁通的叙述（F）是正确的。 A)磁化强度为一定时，缺陷高度小于1mm的形状相似的表面缺陷，其漏磁通与缺陷高度无关。 B)缺陷离试件表面越近，缺陷漏磁通越小。 C)在磁化状态、缺陷种类和大小为一定时，缺陷漏磁通密度受缺陷方向影响。 D)交流磁化时，近表面缺陷的漏磁通比直流磁化时要小。 E)当磁化强度、缺陷种类和大小为一定时，缺陷处的漏磁通密度受磁化方向的影响。 F)c,d和e都对。 12.下列有关缺陷所形成的漏磁通的叙述中哪个是正确的（D） A）它与试件上的磁通密度有关 B）它与缺陷的高度有关 C）磁化方向与缺陷垂直时漏磁通最大 D）以上都对。 13.下列关于漏磁场的叙述中，正确的是（C） A）缺陷方向与磁力线平行时，漏磁场最大。 B）漏磁场的大小与工件的磁化程度无关。 C）漏磁场的大小与缺陷的深度和宽度的比值有关。 D）工件表层下，缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大。 13.工件磁化后表面缺陷形成的漏磁场（B） A）与磁化电流的大小无关。 B）与磁化电流的大小有关。 C）当缺陷方向与磁化场方向之间的夹角为零时，漏磁场最大 D）与工件的材料性质无关 14．关于缺陷形成漏磁通的叙述，正确的是（E） A．缺陷离试件表面越近，形成的漏磁通越小。B．在磁化状态、缺陷类型和大小为一定时，其漏磁通密度受缺陷方向影响。C．交流磁化时，近表面缺陷的漏磁通比直流磁化时的漏磁通要小。 D．在磁场强度、缺陷类型和大小为一定时，其漏磁通密度受磁化方向影响； E．除A以外都对 15.下列关于磁粉探伤的叙述，正确的是（D） A.切断磁化电流后施加磁悬液的方法叫做剩磁法。 B.高矫顽力材料制成的零件可以用剩磁法探伤。 C.荧光磁粉与非荧光磁粉相比，一般说前者的磁悬液浓度要低。 D.以上都对。
