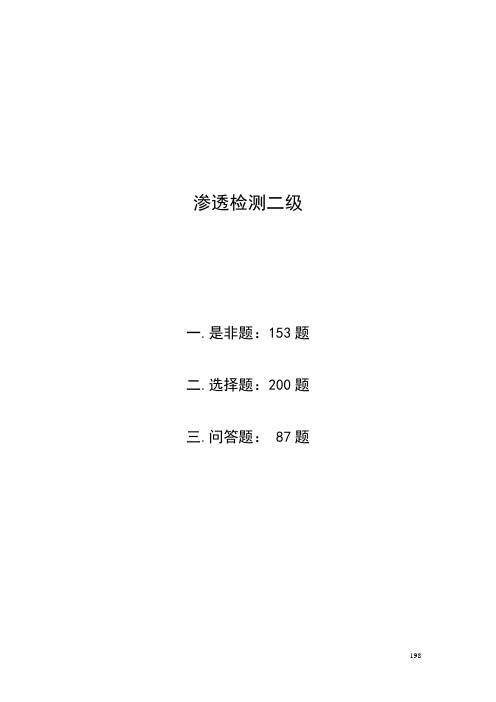

第五部分渗透检测
一.是非题：153题
二.选择题：200题
三.问答题： 87题
渗透检测是非题一．是非题（在题后括弧内，正确的画○，错误的画×）
1.1 渗透检测适用于表面、近表面缺陷的检测。（×）
1.2 渗透检测缺陷显示方式为渗透剂的回渗。（○）
1.3 渗透检测可以用来测厚、材质分选。（×）
1.4 检查铁磁性材料表面开口裂纹时，渗透检测的灵敏度要高于磁粉检测。（×）
2.1 水和酒精混合后的体积小于原来体积之和的实验说明分子间存在空隙。（○）
2.2 物体里所有分子的动能和势能的总和叫做物体的内能。（○）
2.3 在液一固界面，我们把跟固体接触的液体薄层称附着层。（○）
2.4 溶剂去除型着色法应用广泛，操作方便，虽然成本较高，但特别适用于大批量工件的检测。
(× )
2.5 液体表面有收缩到最小面积的趋势。 (○ )
2.6 表面张力系数与液体的种类、温度有关，与压力无关。（×）
2.7 易挥发的液体与不易挥发的液体相比，其表面张力系数更大。（×）
2.8 含有杂质的液体比纯净的液体表面张力系数要大。 (× )
198
2.9 水洗型荧光渗透法适用于表面粗糙带有螺纹和键槽的工件。 (○ ) 2.10 接触角θ越小，液体对固体表面的润湿性能越好。（○）
2.11 渗透剂的润湿性能是表面张力和接触角两种物理性能的综合反应。（○）
2.12 液体对固体是否润湿，不仅取决于流体性质，同时还取决于固体的性质。（○）
2.13 润湿液体在毛细管中呈凹面并且下降，不润湿液体在毛细管中呈凸面并且上升的现象
称为毛细现象。（×）
2.14 实际检测过程中，表面张力系数增大，润湿效果变差，接触角变小。（×）
2.15 渗透过程中，渗透剂对受检表面开口缺陷的渗透作用，实质上主要是毛细作用。(○ )
2.16 显像过程中，渗透剂从缺陷中回渗到显像剂中形成缺陷显示迹痕，实质上是液体的毛
细现象。（○）
2.17 振动工件有时可促进渗透剂渗入缺陷。（○）
2.18 H.L.B值越高，亲油性越好。 (× )
2.19 表面活性剂在溶液中浓度越大，胶团形成越多，乳化作用越显著。（×）
2.20 表面活性剂的H.L.B值较高时,可起乳化作用,较低时不能起乳化作用。（×）
2.21 胶团形成时，亲水基聚集于胶团之内，而亲油基朝外。 (× )
2.22 显像剂的吸附是吸热过程。 (○ )
2.23 由于表面活性剂的作用，使本来不能混合到一起的两种液体能够混合在一起的现象，
称为乳化现象。（○）
2.24 固体表面粗糙度增大会使液体对固体的接触角增大。 (× )
2.25 凝胶现象可以使缺陷内的渗透剂不易被水冲洗掉，能较好地保留在缺陷中，从而提高
检测灵敏度。（○）
2.26毛细管内半径一定时，液面附加压强越大液面上升高度越高。（○）
2.27着色渗透检测是利用人眼在强白光下对颜色敏感的特点。（○）
3.1着色检测使用的可见光源波长范围为400～760nm；荧光检测时使用的紫外线波长
范围为320～400nm。（○）
3.2 发光强度是指光源向某方向单位立体角发射的光通量，单位（Lx）勒克司。（×）
3.3 在外界光源停止照射后，立即停止发光的物质为磷光物质。 (× )
3.4 化学结构相似的物质，彼此一定相互溶解。 (× )
渗透检测是非题
3.5着色强度或荧光强度，实际上是缺陷内被吸附出来的一定数量的渗透剂，在显像后能
显示色泽（色相）的能力。（○）
3.6 渗透检测中所用的渗透剂都是溶液，显像剂都是悬浮液。（×）
3.7 渗透剂的临界厚度越小，着色（荧光）强度就越大，缺陷越易于发现。（○）
3.8 显像剂显示的缺陷图象尺寸比缺陷真实尺寸要小。（×）
3.9 某个显示和围绕这个显示的背景之间的亮度和颜色之差称为对比度。（○）3.10 渗透
检测时，宽而浅的缺陷最容易检出。（×）
3.11 荧光渗透液的荧光强度不仅取决于荧光颜料的种类，而且与颜料在渗透液中的溶解度有关。
（○）
3.12 先浸渍后滴落的施加渗透剂的工艺方法，可提高裂纹检出能力。（○）
3.13 渗透剂中染料种类及浓度将影响裂纹检出能力。（○）
4.1 按多余渗透剂的去除方法渗透剂分为自乳化型、后乳化型与溶剂去除型。（○）
4.2 根据渗透剂所含染料成份，渗透检测剂分为荧光液、着色液、荧光着色液三大类。（○）
4.3 后乳化荧光法灵敏度一般比着色法灵敏度高。（○）
199
4.4 着色渗透剂的颜色一般都是选用红色，因为红染料能与显像剂的白色背景形成鲜明对
比。（○）
4.5 着色荧光渗透剂是将着色染料和荧光染料同时溶解到渗透溶剂中而配制的。（×）
4.6 荧光染料的荧光强度和波长与所用的溶剂及浓度有关。（○）
4.7 表面张力与接触角是确定渗透剂是否有高的渗透能力的两个最主要因素。（○）
4.8 渗透剂的渗透能力，与表面张力和接触角的余弦成反比。（×）
4.9 渗透剂闪点越低，燃点越高，其可燃危险性就越小。（×）
4.10 渗透剂中含有的卤化物在高温下会对镍基合金的工件产生热腐蚀。（×）
4.11 渗透剂的润湿性能检查，可用脱脂棉球沾少量渗透剂涂到清洁发亮的铝板表面形成薄
层，10min观察，好的渗透剂应没有收缩，不形成小泡。（○）
4.12 渗透剂含水量越大越好。渗透剂容水量指标愈高，抗水污染性能愈好。 (× )
4.13 灵敏度黑点实验时，黑点越大，灵敏度越高。（×）
4.14 渗透剂的各项物理化学性能中，粘度、表面张力、接触角与挥发性能等影响渗透剂的
灵敏度。（×）
4.15 后乳化型渗透剂是在乳化后再用水去除，它的去除剂就是乳化剂和水。（○）
4.16 亲水型乳化剂浓度越高，乳化能力越强，乳化速度越快。（○）
4.17 乳化剂受渗透剂的过分污染后，会降低其对渗透剂的乳化能力。（○）
4.18 荧光渗透检测剂系列的乳化剂与相应的荧光液颜色应相同。（×）
4.19 溶剂去除剂应是无色透明的油状液体，不含沉淀物。（○）
4.20 溶剂去除剂在15～38℃贮存半年以后，应进行去除性能检查，性能不应降低。（×）
4.21 干粉显像剂适用于螺纹及粗糙表面工件的检验。（○）
4.22 溶剂悬浮湿式显像剂一般与着色渗透剂配合使用。（○）
4.23 溶剂悬浮显像剂比水悬浮显像剂的显像灵敏度高。（○）
4.24 渗透检测剂系统包括渗透剂、乳化剂、去除剂和显像剂所构成的组合系统。（○）
4.25 检测方法组合符号“ⅡC－d”表示使用溶剂去除型着色渗透剂一溶剂悬浮显像剂的方
法。（○）
4.26 对同一检测工件不能混用不同类型的渗透检测剂。（○）
4.27 液体闪点越低越安全，所以要求渗透液有足够低的闪点。（×）
4.28溶剂有两个主要作用，一是溶解颜料，二是起渗透作用。（○）
渗透检测是非题
5.1 喷罐一般由盛装容器和喷射机构两部分组成。（○）
5.2 渗透检测剂喷罐不得放在靠近火源、热源处。（○）
5.3 有合适滤光片的黑光灯，不会对人眼产生损害。（○）
5.4 黑光灯的电源电压波动大于20%时应安装电压稳压器。（×）
5.5 黑光灯上聚集的灰尘，会缩短黑光灯的使用寿命。（×）
5.6 B型试块和C型试块都可以用来确定渗透液的灵敏度等级。（○）
5.7 如果拟采用的检测温度低于10℃，则需将试块和所有使用材料都降到预定温度，然
后将拟采用的低温检测方法用于铝合金试块B区。（○）
5.8 试块的主要作用是灵敏度试验、工艺性试验和渗透检测系统的比较试验。（○）
5.9 A型试块可以用来确定渗透检测的灵敏度等级。（×）
5.10 镀铬试块主要用于校验操作方法与工艺系统的灵敏度。（○）
5.11 使用新的渗透检测剂时应用镀铬试块检验系统灵敏度及操作工艺正确性。（○）
5.12 渗透检测用的试块是反复使用的，每次使用后都要进行彻底的清洗，以保证去掉缺陷
中残余的渗透剂。（○）
200
6.1 预清洗的目的是为了保证渗透剂能最大限度渗入工件表面开口缺陷中去。（○）
6.2 局部检测时，准备工作范围应从检测部位四周向外扩展50mm。（×）
6.3 工件表面的污物妨碍渗透剂对工件表面的润湿，也妨碍渗透剂渗入缺陷，所以必须进
行预清洗。（○）
6.4 在实际检测过程中，对同一工件应先进行磁粉检测后进行渗透检测。（×）
6.5 渗透检测的预处理工序中，一般不推荐采用喷砂或喷丸处理。（○）
6.6 可以用蒸汽除油法清除表面多余的渗透剂。（×）
6.7 高强度钢酸洗时，容易吸进氢气，产生氢脆现象。（○）
6.8 渗透检测剂的施加方法可采用喷涂、浸涂、浇涂，但不可采用刷涂法。（×）
6.9 确定渗透时间只与渗透剂的渗透特性有关，而与要发现缺陷的种类和大小无关。（×）
6.10 渗透时间指施加渗透剂的时间和滴落时间的总和。（○）
6.11 清除表面多余渗透剂时，要清除受检表面的所有渗透剂，保留缺陷内的渗透剂。（○）
6.12 溶剂清洗型渗透剂宜采用溶剂冲洗的去除方法。（×）
6.13 水洗型渗透检测，进行去除工序时，在保证得到合格背景的前提下，水洗时间应越短
越好。（○）
6.14 后乳化渗透检测时，乳化的目的是使工件表面的渗透剂变得可以用水清洗。（○）
6.15 如果出现过乳化、过清洗现象，则必须重新处理。（○）
6.16 使用溶剂去除法不必进行专门的干燥处理。（○）
6.17 对工件干燥处理时，被检面的温度不得大于50℃。（○）
6.18 干燥的时机与表面多余渗透剂的清除方法和所使用的显像剂密切相关。（○）
6.19 正确的干燥温度应通过实验确定，干燥时间越长越好。（×）
6.20 干式显像主要用于荧光法。 (○ )
6.21 显像时间是指从施加显像剂到开始观察时间。（×）
6.22 显像时间取决于渗透剂和显像剂的种类、缺陷的大小及被检件的温度。（○）
6.23 显像时间一般不应少于7min。采用自显像时，停留时间最短7min，最长2h。（×）
6.24 显像时间不能太长,显像剂层不能太厚,否则降低检测灵敏度。（○）
6.25 为了显示细微裂纹，施加显像剂时，越厚越好。（×）
渗透检测是非题
6.26 就着色渗透剂而言，任何表面状态都应优先选用溶剂悬浮显像剂。（○）
6.27 干粉显象剂只吸附在缺陷部位，既使经过一段时间，缺陷轮廓也不散开，仍能显示出
清晰的图形，但使用干粉显像剂不能分开互相接近的缺陷，即分辨力很低。（×）
6.28 为了使显像剂涂布均匀，可采用反复多次施加显像剂来解决。（×）
6.29 着色渗透检测时缺陷显示评定应在暗处进行。（×）
6.30 荧光检测时暗室可见光照度应不应超过20Lx。（○）
6.31 荧光渗透检测时，检测人员不应戴眼镜。（×）
6.32 渗透检测一般不能确定缺陷的深度，但有时可根据渗透剂回渗多少粗略估计缺陷的深
浅。 (○ )
6.33 渗透检测时，若因操作不当，真伪缺陷实在难以辨认时，应重复全过程，进行重新检
测。（○）
6.34 后清洗是去除对以后使用或对工件材料有害的残留物。（○）
7.1 水洗型着色法的显像方式有干式、速干式、湿式和自显像等几种。（×）
7.2 水洗型荧光渗透检验方法对浅而宽的缺陷最灵敏。（×）
201
7.3 干粉显像时干燥和显像工序的安排是应先干燥，后显像。（○）
7.4 后乳化型渗透检测剂中不含乳化剂，染料浓度高，故比水洗型可发现更细微的缺陷。（○）
7.5 经过着色检测过的工件，可以用荧光检测复验。（×）
7.6 渗透检测应在喷丸、喷砂、镀层、阳极化等其它处理工序前进行。（○）
7.7 渗透检测一般应安排在最终热处理之后进行。（○）
7.8 一般情况下，表面比较粗糙的工件宜选用水洗型渗透剂，缺陷大而深度浅的工件宜选
用后乳化型渗透剂。（○）
8.1 在用承压设备焊接接头的检测必须清除锈蚀和污物后才能进行渗透检测。（○）
8.2 焊接接头或清根后经渗透检测，可不进行后清洗。（×）
8.3 对铸件表面比较粗糙时，一般采用水洗型渗透检测。（○）
8.4 对在用承压设备在用与维修件渗透检测时，应采用荧光渗透检测方法进行检测。（○）
9.1 显示分为相关显示、非相关显示和虚假显示，非相关显示和虚假显示不必记录和评定。（○）
9.2 相关显示是重复性迹痕显示，而非相关显示不是重复性迹痕显示。（×）
9.3 由于工件的结构等原因所引起的显示为虚假显示。（×）
9.4 由于渗透检测检出的缺陷是开口缺陷，因此只要－出现显示迹痕就可断定显示迹痕必是缺陷。（×）
9.5 长宽比大于等于3的缺陷显示为线性缺陷迹痕，长宽比不大于3的缺陷显示为圆形缺陷迹痕。（×）
9.6 渗透检测时，零件表面的圆形迹痕显示不可能是裂纹缺陷。（×）
9.7 热裂纹显示一般略带曲折的波浪状或锯齿状，红色细条或黄绿色细亮条状。（○）
9.8 热裂纹通常产生在焊接接头的热影响区，有时也在焊接接头金属中出现。（×）
9.9 渗透检测不能发现层间未熔合，但可检测延伸至表面的坡口未熔合。（○）
9.10缺陷显示迹痕长轴方向与工件轴线或母线的夹角大于等于30°，按横向缺陷处理。
其它按纵向缺陷处理。（○）
渗透检测是非题
9.11 疲劳裂纹出现在应力集中部位。(○)
9.12 对于缺陷的记录可采用照相、录相和可剥性塑料薄膜等方法记录，同时应用草图
标示。 (○ )
10.1 无损检测通用工艺规程应有编制、审核和批准人。（○）
10.2 无损检测工艺卡应由Ⅲ级人员编制、审核。（×）
11.1 渗透检测剂只要标明生产日期和有效期即可验收使用。（×）
11.2 使用新的渗透检测剂，改变或替换渗透检测剂类型或操作规程时，实施检测前应用铝
合金试块检验渗透检测剂系统灵敏度及操作工艺正确性。（×）
11.3 发现渗透剂有明显沉淀或混浊，变色或难以清洗则应报废。（○）
11.4 对湿式显像剂的浓度应保持在制造厂规定的工作浓度范围内，其比重应经常进行校
验。（○）
11.5 对于镍基合金材料，一定量渗透检测剂蒸发后残渣中的硫元素含量的重量比不得超过
1%。（○）
11.6 发现试块有堵塞或灵敏度有所下降时，必须及时修复或更换。（○）
11.7 着色法渗透检测用的试块可以用于荧光渗透检测，反之亦然。（×）
11.8 荧光法渗透检测时，工件检查应放在紫外线灯辐照的有效区域内进行。（○）
202
12.1盛装渗透剂的压力喷罐只要操作环境温度不超过50℃，可以在阳光下长时间照射。
（×）
渗透检测是非题是非题答案：
1.1 × 1.2 ○ 1.3 × 1.4 ×
2.1 ○ 2.2 ○ 2.3 ○ 2.4 × 2.5 ○
2.6 × 2.7 × 2.8 × 2.9 ○ 2.10 ○
2.11 ○ 2.12 ○ 2.13 × 2.14 × 2.15 ○
2.16 ○ 2.17 ○ 2.18 × 2.19 × 2.20 ×
2.21 × 2.22 ○ 2.23 ○ 2.24 × 2.25 ○
2.26 ○ 2.27 ○
3.1 ○ 3.2 × 3.3 × 3.4 × 3.5 ○
3.6 × 3.7 ○ 3.8 × 3.9 ○ 3.10 ×
3.11 ○ 3.12 ○ 3.13 ○
4.1 ○ 4.2 ○ 4.3 ○ 4.4 ○ 4.5 ×
4.6 ○ 4.7 ○ 4.8 × 4.9 × 4.10 ×
4.11 ○ 4.12 × 4.13 × 4.14 × 4.15 ○
4.16 ○ 4.17 ○ 4.18 × 4.19 ○ 4.20 ×
203
4.21 ○ 4.22 ○ 4.23 ○ 4.24 ○ 4.25 ○
4.26 ○ 4.27 × 4.28○
5.1 ○ 5.2 ○ 5.3 ○ 5.4 × 5.5 ×
5.6 ○ 5.7 ○ 5.8 ○ 5.9 × 5.10 ○
5.11 ○ 5.12 ○
6.1 ○ 6.2 × 6.3 ○ 6.4 × 6.5 ○
6.6 × 6.7 ○ 6.8 × 6.9 × 6.10 ○
6.11 ○ 6.12 × 6.13 ○ 6.14 ○ 6.15 ○
6.16 ○ 6.17 ○ 6.18 ○ 6.19 × 6.20 ○
6.21 × 6.22 ○ 6.23 × 6.24 ○ 6.25 ×
6.26 ○ 6.27 × 6.28 × 6.29 × 6.30 ○
6.31 × 6.32 ○ 6.33 ○ 6.34 ○
7.1 × 7.2 × 7.3 ○ 7.4 ○ 7.5 ×
7.6 ○ 7.7 ○ 7.8 ○
8.1 ○ 8.2 × 8.3 ○ 8.4 ○
9.1 ○ 9.2 × 9.3 × 9.4 × 9.5 ×
9.6 × 9.7 ○ 9.8 × 9.9 ○ 9.10 ○
9.11 ○ 9.12 ○
10.1 ○ 10.2 ×
渗透检测是非题11.1 × 11.2 × 11.3 ○ 11.4 ○ 11.5 ○
11.6 ○ 11.7 × 11.8 ○
12.1 ×
204
渗透检测选择题
二.选择题（将正确答案序号填在括号内）
1.1 下面那条不是液体渗透检测方法的优点（ A ）。
A.可发现各种类型的缺陷
B. 原理简单易理解
C.应用方法比较简单
D. 被检工件的形状和尺寸没有限制
1.2 下列关于渗透检测的优点说法不正确的是（ D ）。
A. 可检测有色金属
B. 不受材料组织结构限制
C. 不受材料化学成分限制
D. 检测灵敏度低
1.3 下列哪种材料不能用渗透检测（ D ）。
A. 金属材料
B. 非金属材料
C. 非多孔性材料
D. 多孔性材料
1.4 渗透检测适合于检验非多孔性材料的（ C ）。
A. 内部缺陷
B. 近表面缺陷
C. 表面开孔缺陷
D. 表面缺陷
1.5 渗透检测的检测速度与磁粉检测和涡流检测相比（D ）。
A. 较快
B. 快
C. 相同
D. 较慢
1.6 下列哪种说法不正确？（ C ）。
A. 渗透检测只能检测表面开口缺陷。
B. 对铁磁性材料，渗透检测比磁粉检测灵敏度低。
C. 渗透检测可以确定缺陷深度。
D. 对于微小的表面缺陷，渗透检测比射线检测可靠。
1.7 下列关于渗透检测有局限性的说法中，正确的是（ D ）。
A. 不能用于铁磁性材料
B. 不能发现浅的表面开口缺陷
C. 不能用于非金属表面
D. 不能发现近表面缺陷
1.8 渗透检测不能发现（ D ）缺陷。
A. 表面气孔
B. 表面裂纹
C. 疲劳裂纹
D. 内部裂纹
2.1 （ C ）是物体分子平均动能的标志。
A. 体积
B. 形状
C. 温度
D. 物态
2.2 水包油表面活性剂形成胶团时，亲油基（ C ）。
A. 发生沉淀
B. 朝向水中
C. 聚集于胶团之中
D. 发生化学反应
2.3 不同的物质介质相接触，出现界面。人们习惯把有气体参与的界面叫（ A ）。
A. 表面
B. 界面
C. 表面层
D. 附着层
205
2.4 指出下列哪种液体的表面张力系数最大（ A ）。
A. 水
B. 煤油
C. 丙酮
D. 乙醚
2.5 表面张力系数的单位是（ A ）。
A. 牛顿／米
B. 牛顿／平方米
C. 达因／秒
D. 厘米／秒
渗透检测选择题
2.6 在下列裂纹中，哪种毛细作用最强（ C ）。
A. 宽而长的裂纹
B. 长而填满污物的裂纹
C. 细而清洁的裂纹
D. 宽而浅的裂纹
2.7 表面上的一种流体被另一种流体所取代的过程就是（ B ）。
A. 吸附
B. 润湿
C. 乳化
D. 分散
2.8 显像过程中（ C ）作用大。
A. 毛细
B. 乳化
C. 吸附
D. 润湿
2.9 用来描述渗透液在工件表面分布状况的术语是（ B ）。
A. 毛细管作用
B. 润湿作用
C.表面张力
D.渗透作用
2.10 固体被润湿的条件是（ A ）。
A. 润湿角小于90°
B. 润湿角等于90°
C. 润湿角大于90°
D. 以上都不是
2.11 当液体在固体表面的接触角θ为零，即cosθ=1时，液滴在固体表面接近于薄膜的形
态，这种情况称为（C ）。
A. 润湿
B. 不润湿
C. 完全润湿
D. 完全不润湿
2.12 液体的润湿能力用（ A ）表示。
A. 接触角
B. 接触面积
C. 静态渗透参量
D. 动态渗透参量
2.13 决定液体渗透能力的两个最重要参数是（ D ）。
A. 表面张力和粘度
B. 粘度和接触角
C. 密度和接触角
D. 表面张力和接触角
2.14 为使水具有比较好的渗透性能（ A ）。
A. 必须加入润湿剂，以减小表面张力
B. 必须加入润湿剂，以减小润湿能力
C. 必须加入润湿剂，以增大表面张力
D. 水是最好的渗透剂，不必添加别的成份
2.15 液体润湿性能好，表明（ B ）。
A. 接触角大
B. 接触角小
C. 密度大
D. 密度小
2.16 优质渗透剂的重要性质之一是润湿能力。润湿能力（C ）。
A. 用接触角度量，与表面张力无关。
B. 用粘度的度量，并随表面张力的减小而变好。
C. 用接触角度量，并随表面张力的增大而变差。
206
D. 用表面张力度量，并随接触角的减小而变差。
2.17 当固体与液体接触时，固体分子与液体分子间的引力强，形成（A ）现象。
A. 润湿
B. 不润湿
C. 铺展润湿
D. 完全不润湿
2.18 润湿现象即液体在毛细管中呈（ C ）的现象。
A. 凸面、上升
B. 凸面、下降
C. 凹面、上升
D. 凹面、下降
渗透检测选择题
2.19 润湿液体在毛细管中上升的高度公式是（ C ）。
A. F=αCOSθ·2πR
B. F=πR2·ρ·g·h
C. F=2αCOSθ/R·ρ·g
D. F=αCOSθ/R·ρ·g
2.20 毛细作用，使渗透剂渗透到细小、清洁的裂纹中的速度比它渗透到宽裂纹中的速度
（ B ）。
A. 慢
B. 快
C. 相同
D. 不可比
2.21 在日常生活和工业生产中，我们常遇到一种或几种物质分散在另一种物质里，形成分散体系，我们把分散的物质称为（C ）。
A. 分散介质
B. 外相
C. 分散相
D. 渗透剂
2.22 乳化剂的H.L.B值越低（B ）。
A. 亲水性越强
B.亲油性越强
C. 亲水性、亲油性均越强
D.亲水性、亲油性均越弱
2.23 表面活性剂不具有（ C ）作用。
A. 润湿
B. 洗涤
C. 分散
D. 乳化
E. 增溶
2.24 显像过程中，显像剂粉末是（ C ）。
A. 化学吸附
B. 物理吸附
C. 吸附剂
D. 吸附质
2.25 表面活性剂在溶液中浓度越大，胶团形成越多，（ D ）越显著。
A. 润湿
B. 洗涤
C. 乳化
D. 增溶
2.26 亲水性乳化剂用（ B ）表示。
A. W/O
B. O/W
C. W/O/W
D. O/W/O
2.27 使用后乳化性渗透剂，去除表面多余的渗透剂，一般使用（ B ）进行乳化清洗。
A. 油包水型乳状液
B. 水包油型乳状液
C. 亲油性乳化剂
D.“W/O”型乳化剂
2.28 乳化剂的（ A ）超过凝胶区，粘度变小而容易被水清洗掉。
A. 含水量
B. 容水量
C. 浓度
D. 比重
3.1 荧光渗透检测时用黑光灯的紫外线波长在（ C ）范围内。
A. 430～600nm
B. 330～390nm
C. 320～400nm
D. 365～420nm
3.2 荧光渗透剂时所用黑光灯的中心波长为（ C ）。
207
A. 356mm
B. 365mm
C. 365nm
D. 356nm
3.3 照度是指被照射物单位面积上所接受的光通量，单位是（ D ）。
A. 坎德拉
B. 流明
C. 瓦特
D. 勒克司
渗透检测选择题
3.4 下列说法正确的是（ D ）。
A. 化学结构相似的物质，彼此相互溶解。
B. 物质结构相似相溶是一个法则。
C. 极性相似的物质，彼此相互溶解。
D. 极性相似相溶是一个经验法则。
3.5 选择理想的着色（荧光）染料及溶解该染料的理想溶剂，使染料在溶剂中的溶解度
（ B ），对提高渗透检测灵敏度有重要意义。
A. 较低
B. 较高
C. 相同
D. 没有影响
3.6 着色渗透检测时，在理想的去除状态下，缺陷显示为（ A ）。
A. 白色背景上的红色显示
B. 深紫蓝色背景上的黄绿色显示
C. 灰色背景上的红色显示
D. 深紫蓝色背景上的红色显示
3.7 荧光渗透检测时，缺陷显示为（C ）。
A. 灰色背景上的黄绿色显示
B. 白色背景上的黄绿色显示
C. 深紫蓝色背景上的明亮的黄绿光
D. 黑色背景上的明亮的黄绿光
3.8 红色染料显示与白色显像剂背景之间的对比率只有（ C ）。
A. 9：1
B. 33：1
C. 6：1
D. 2：1
3.9 光显示与不发荧光的背景之间的对比率值可达（ D ）。
A. 6： l
B. 9：1
C. 33：1
D. 300：l
3.10下列说法正确的是（ B ）。
A. 荧光渗透检测时，背景的亮度必须高于要求显示的荧光亮度
B. 荧光渗透检测时，背景的亮度必须低于要求显示的荧光亮度
C. 荧光渗透检测时，背景的亮度要与荧光亮度形成鲜明的色差
D. 荧光渗透检测时，某些很淡的背景就是过度乳化和过度清洗的结果
4.1 渗透剂渗入表面缺陷的速度，受渗透剂的下列哪种参数的影响最大（B）。
A. 密度
B. 黏度
C.表面张力
D.润湿能力
4.2 后乳化渗透剂中一般也含有表面活性剂，其作用是（B）。
A. 乳化作用
B. 润湿作用
C. 渗透作用
D. 化学作用
4.3 用着色渗透剂检测过的工件通常不得用荧光渗透剂进行复验，因为（B）。
A. 显像剂可能保留在产生本底的表面上。
B. 大多数着色染料会猝灭荧光染料发出的荧光。
C. 两种渗透剂可以互溶
208
D. 两种渗透剂不相溶
4.4 渗透剂的粘度值如果太高，则渗透速度就减慢，如果粘度太低，缺陷中的渗透剂可能
大量（B），会掩盖各种缺陷。
A. 挥发
B. 回渗
C. 不能被显像剂显像
D. 干在缺陷内
渗透检测选择题
4.5 与荧光渗透剂相比，着色渗透剂的优点是（A）。
A. 不需要黑光灯
B. 灵敏度高
C. 渗透性能好
D. 无毒
4.6 渗透剂挥发性太高，可能发生的现象是（A）。
A. 渗透剂易在工件表面和缺陷中干涸
B. 不易着火
C. 缩短渗透时间
D. 容易水洗
4.7 下面哪条不是一种好的渗透剂应具有的特点（B）。
A. 能很快地渗入非常细微的开口中
B. 容易挥发
C. 能保留在比较大的开口中
D. 容易去除
4.8 优质渗透剂应具有（B）。
A. 低闪点
B. 高闪点
C. 中闪点 C. 闪点高、中、低均可
4.9 （C）是渗透剂的化学性能。
A. 粘度
B. 表面张力
C. 含水量
D. 接触角
4.10 渗透剂的各项物理性能中（C）影响渗透剂的灵敏度。
A. 闪点
B. 稳定性
C. 清洗性
D. 挥发性
4.11 水份测定器是测定渗透剂的（B）。
A. 腐蚀性能
B. 含水量
C. 去除性能
D. 容水量
4.12 渗透剂中（B）元素的存在，高温下会使镍基合金产生热腐蚀。
A. 铁
B. 硫、钠
C. 氟、氯
D. 氧
4.13 钛合金材料渗透检测时，渗透检测所用材料应控制（B）的含量。
A. 硫元素
B. 卤化物溶剂
C. 乳化剂
D. 荧光剂
4.14 渗透液挥发性太高易发生什么现象（A）。
A. 渗透液易干在工件表面
B. 可缩短渗透时间
C. 可提高渗透效果
D. 可加强显像效果
4.15 一种好的渗透材料必须（A）。
A. 与被检材料不发生反应
B. 黏度高
C. 挥发性高
D. 是无机基的液体
4.16 非水洗型渗透液和可水洗型渗透液之间的重要区别是（A）。
A. 可水洗型渗透液含有乳化剂，非水洗型渗透液不含有乳化剂
B. 两种渗透液的黏度不同
209
C. 两种渗透液的颜色不同
D. 非水洗型渗透剂比可水洗型渗透剂容易去除
4.17下列渗透剂中不含乳化剂的是（B）
A. 水洗型（油基）着色液
B. 后乳化型着色液
C. 水洗型荧光液
D. 水洗型荧光着色液
渗透检测选择题
4.18 煤油因为具有以下特点，故被用来配制渗透液（A）。
A. 润湿性
B. 溶解性
C. 挥发性
D.可燃性
4.19 自乳化水洗型渗透剂中乳化剂的作用是（D）。
A. 增强渗透剂的渗透能力
B. 提高渗透速度
C. 减少渗透时间
D. 有助于用水清洗多余渗透剂
4.20 即使表面上有少量污染，渗透液也能在表面扩散为光滑均匀的薄膜，这种渗透液具有（C）。
A. 低黏度
B. 高黏度
C. 强润湿能力
D. 低蒸发性
4.21 下列说法不正确的是（B）。
A. 水洗型渗透剂的去除剂是水
B. 着色渗透剂的去除剂是溶剂
C. 溶剂去除型渗透剂的去除剂是溶剂
D. 后乳化型渗透剂的去除剂是乳化剂和水
4.22 以下关于过滤性微粒渗透检测的叙述，哪一条是错误的（A）。
A. 施加渗透液不能刷涂，只能喷涂或浸涂
B. 染料的颜色应与工件表面颜色形成最大反差
C. 溶解渗透液的溶剂应根据被检工件表面性质来选择
D. 此种渗透液不需显像剂
4.23 乳化剂的（C）对渗透剂的乳化时间有直接影响。
A. 闪点
B. 挥发性
C. 粘度
D. 容水性
4.24 采用溶剂去除工件表面多余渗透液时溶剂的作用是（B）。
A.将渗透液变得可以用水洗掉
B. 溶解渗透液并将其去除
C.溶剂兼有乳化剂的作用
D. 产生化学反应
4.25 对显像剂白色粉末的颗粒要求是（A）。
A. 尽可能小而均匀
B. 小可不均匀
C. 没有要求
D. 尽可能大而均匀
4.26 自乳化水洗型渗透液中乳化剂的功能是（ D ）。
A. 增强渗透液渗透能力
B. 提高渗透液渗透速度
C. 减少渗透时间
D. 有助于用水清洗多余渗透液
4.27 下列那种说法是正确的（B）。
A. 渗透液和显像液均是溶液
B. 渗透液是溶液，显像剂是悬浮液
C. 溶剂清洗剂是悬浮液
D. 显像液是乳状液
4.28 着色渗透检测时，显像剂涂层通过（C）的方式促进渗透剂显现。
A. 发射荧光
B. 提供干燥表面
C. 提供一个与渗透剂成相反衬度的背景
D. 提供一个无反差背景
210
4.29 显像剂的物理性能是（C）。
A. 毒性
B. 稳定性
C. 密度
D. 污染
渗透检测选择题
4.30 仅就显像而论，下列显像剂灵敏度较高的是（B）。
A. 水悬浮显像剂
B. 溶剂悬浮显像剂
C. 水溶性显蚀剂
D. 都一样
4.31 “干式”、“快干式”、“湿式”三个术语用来说明三种类型的（C）。
A. 乳化剂
B. 清洗剂
C. 显像剂
D. 渗透剂
4.32 下列那种说法不适合于渗透检测中使用（A）。
A. 显像剂发出低亮度荧光
B. 显像剂在检测时提供一个显示相反的背景
C. 去除多余渗透液后，显像剂把保留在不连续性中的渗透液吸出
D. 显像剂有干的也有湿的
4.33 下列哪一条不是显像剂成份本身的作用（C）。
A. 将渗透剂从缺陷中吸出来
B. 有助于形成缺陷图象
C. 增强渗透剂的荧光
D. 有助于控制渗出
4.34 显像剂通过那种方式促进渗透液显示（B）。
A. 提供一个干净的表面
B. 提供一个与渗透液相反衬度的背景
C. 提供一个干燥的表面
D. 使渗透液乳化
4.35 下列（C）不是显像剂应具有的性能。
A. 颗粒细微
B. 吸湿能力强
C. 吸收黑光
D. 不发荧光
4.36 下面那条不是显像剂本身的作用（C）。
A. 将渗透液从缺陷中吸出来
B.有助于形成缺陷图形
C.增强渗透液的荧光
D.有助于控制渗出
4.37 干粉显像剂一般与（B）配合使用。
A. 着色渗透液
B. 荧光渗透液
C. 亲水性渗透液
D. 亲油性渗透液
4.38 使用溶剂去除型着色渗透检测剂时的方法代号是（C）。
A. ⅡA-c
B.ⅠA-c
C. ⅡC-d
D.ⅠC-d
4.39 可水洗型渗透检测，施加干粉显像剂应在（C）。
A. 施加渗透剂后
B. 去除渗透剂后
C. 去除渗透剂适当干燥后
D. 去除渗透剂彻底干燥后
4.40 选择渗透检测系统时，首要的要求是满足检测任务中所需的（B）和可靠性。
A. 时间
B. 灵敏度
C. 渗透剂
D. 乳化剂
4.41 下列说法不正确的是（B）。
A. 溶剂去除型着色渗透剂系统适用于检测大工件局部。
B. 水洗型着色渗透剂系统适用于检测表面光洁度高的工件。
C. 后乳化型荧光渗透剂系统适用于检测疲劳裂纹。
211
D. 水洗型荧光渗透剂系统适用于检测表面粗糙的工件。
4.42 （C）不属于渗透剂材料的性能鉴定项目。
A. 闪点
B. 粘度
C. 可去除性
D. 毒性
渗透检测选择题
4.43 （C）最好使用干式显像剂。
A. 高光洁度工件表面使用着色渗透剂时
B. 当要求得到尽可能光滑和均匀的显像剂涂层
C. 在铸钢表面上使用荧光渗透剂时
D. 在钢丝刷刷过的焊缝上使用荧光渗透剂时
4.44 显像剂层过厚、过薄和不均，都会影响渗透检测（C）。
A. 操作
B.缺陷的宽度显示
C. 灵敏度
D. 后清洗
4.45 中、高和超高灵敏度渗透检测剂系统，使用（C）试块鉴定。
A. A型
B. B型
C. C型
D. D型
5.1 无滤光片或滤光片破裂的黑光灯不能使用，这是因为黑光灯发射的哪种光线会伤害人
眼睛。（B）
A. 波长为330～390nm之间的紫外线
B. 波长为200～300nm之间的紫外线
C. 波长为365nm的紫外线
D. 可见光
5.2 （B）会缩短黑光灯的使用寿命。
A. 滤光片破损
B. 使用电压超过额定电压
C. 使用滤光片
D. 不使用滤光片
5.3 黑光灯滤光片上积聚的灰尘将影响黑光灯的（C）。
A. 质量
B. 使用寿命
C. 输出功率
D. 以上都对
5.4 使用最普遍的黑光灯是哪一种？（D）
A. 白炽灯
B. 金属碳弧灯
C. 管状的“BL”荧光灯
D. 高压水银蒸汽弧光灯
5.5 比较两种渗透剂的裂纹检测灵敏度用哪种方法比较好？（B）
A. 用比重计测量比重
B. 用A型铝合金试块
C. 用B型镀铬试块
D. 用新月试验法
5.6 校验操作方法和工艺系统灵敏度用（B）试块。
A. A型
B. B型
C. 铝合金
D. C型
5.7 当渗透检测可能在10～50℃温度范围以外进行时，按规定要进行检测方法的鉴定。通
常是使用（A）进行。
A. 铝合金试块
B. 镀铬试块
C. 黄铜试块
D. 以上均可
5.8 灵敏度等级分（B）级。
A. 2
B. 3
C. 4
D. 5
5.9 按JB/T4730.5-2005标准，中灵敏度等级在镀铬试块上可显示的裂纹区位数是(C )。
212
A. 1～2
B. 2
C. 2～3
D. 3
5.10 JB/T4730.5-2005标准规定鉴定渗透检测剂系统灵敏度等级用（B）试块。
A. A型
B. B型
C. C型
D. D型
渗透检测选择题
6.1 局部检测时，准备工作范围应从检测部位四周向外扩展（B）。
A. 10mm
B. 25mm
C. 30mm
D. 15mm
6.2 对工件表面预处理一般不采用喷丸处理是因为可能会（A）
A. 把工件表面开口缺陷封堵
B. 把油污封在缺陷内
C. 使缺陷发生扩展
D. 使工件表面产生缺陷
6.3 渗透检测时机加工表面的粗糙度值为不大于（C）。
A. 32μm
B. 6.3μm
C. 12.5μm
D. 25μm
6.4 清除污物的方法有（D）。
A. 机械方法
B. 化学方法
C. 蒸汽除油
D. 以上都是
6.5 下面那条不是渗透检测用清洗剂的要求（B）。
A.清洗剂必须能溶解工件表面上常见油脂
B. 清洗剂必须不易燃易爆
C.清洗剂必须不污染
D. 清洗剂在工件表面的残留量要少
6.6 下列哪种污染不能用蒸汽除油法去除掉（B）。
A. 油脂
B. 锈
C. 重油
D. 溶性油
6.7 蒸汽除油是液体渗透检测中工件表面准备的最好方法之一，这是因为（B）。
A. 这种方法可把表面上的污染全部去除。
B. 可去除全部石油基材料。
C. 这种方法适应于任何尺寸的工件。
D. 这种方法可去除无机污染。
6.8 预清洗去除表面油污，在条件许可的情况下，最好采用下列哪种设备？（C）
A. 吹砂机
B. 溶剂或化学清洗槽
C. 三氯乙烯蒸汽除油槽
D. 水洗涤剂清洗槽
6.9 荧光渗透检测中最常见的污染物是（B）。
A. 金属屑
B. 油
C. 洗涤剂
D. 水
6.10 使渗透剂渗入可能存在的不连续性中的时间叫（C）。
A. 乳化时间
B. 施加时间
C. 渗透时间
D.滴落时间
6.11 下列哪种污染不能用蒸汽除油法去除掉（B）。
A. 油污
B. 飞溅
C. 润滑油
D. 机油
6.12 在（B）的温度条件下，渗透剂持续时间一般不应小于10min。
A. 15℃～50℃
B. 10℃～50℃
C. 15℃～52℃
D. 10℃～52℃
6.13 去除工件表面的金属屑，应采用的清理方式是（A）。
213
A. 腐蚀法
B. 打磨法
C. 超声波清洗法
D. 蒸汽除油法
渗透检测选择题6.14 被检物体和渗透材料应处于规定的温度范围内，渗透剂温度不能过低的原因之一是温
度越低，其（B）。
A. 粘度越低
B. 粘度越高
C. 染料会变质
D. 挥发性材料会损失
6.15 渗透速度可以用下列哪个工艺参数来补偿？（B）
A. 乳化时间
B. 渗透时间
C. 干燥时间
D. 水洗时间
6.16 渗透剂在被检工件表面上的喷涂应（B）。
A. 越多越好
B. 保证覆盖全部被检表面
C. 渗透时间尽可能长
D. 只要渗透时间足够，保持不干状态不重要
6.17 渗透时间应考虑（B）。
A. 渗透剂的种类
B. 预期检出的缺陷的种类和大小
C. 工件种类
D. 以上都是
6.18 JB/T4730.5－2005标准规定，当渗透检测不可能在（B）温度范围内进行时，则要
求对较低或较高温度时的检测规范用铝合金试块确定。
A. 15～52℃
B. 10～50℃
C. 15～50℃
D. 10～52℃
6.19 采用溶剂去除工件表面多余渗透剂时，应使用的方法是（B）。
A. 浸洗
B. 擦洗
C. 冲洗
D. 刷洗
6.20 粗糙表面对渗透检测的影响，主要是（B）。
A.渗透剂渗入缺陷有困难
B. 除去多余渗透剂有困难
C.重新进行缺陷观察有困难
D. 施加显像剂有困难
6.21 从工件表面去除多余渗透剂的方法主要取决于（A）。
A. 工件表面粗糙度
B. 被检材料类型
C. 渗透时间的长短
D. 以上都是
6.22 水洗型和后乳化型渗透剂均可用水清洗。水洗时水射束与被检面的夹角（B）为宜。
A. 20°
B. 30°
C. 40°
D. 50°
6.23 水洗型和后乳化型渗透剂均可用水清洗。冲洗时，水温为（B）为宜。
A. 20℃～40℃
B. 10℃～40℃
C. 10℃～30℃
D. 30℃～40℃
6.24 水洗装置喷嘴处水压应不超过（C）。
A. 0.1MPa
B. 0.2MPa
C. 0.34MPa
D. 0.3MPa
6.25 渗透后水洗时应（D）。
A.水压越高越好
B.水压越低越好
C.水温越高越好
D.水温水压适当
6.26 从工件表面去除多余的渗透剂时，正确的说法（D）。
214
A. 一定不要把缺陷中的渗透剂去除掉
B. 必须去除多余的渗透剂，以消除有害背景
C. 用沾有溶剂的布擦洗，是去除渗透剂的常用方法
D 用布蘸饱和溶剂擦拭
渗透检测选择题
6.27 清洗不当，最容易使下列哪些缺陷漏检（C）。
A. 锻造折叠
B. 深的麻点
C. 浅而宽的缺陷
D. 清洗技术对缺陷的检测无影响
6.28 下面哪条是不主张使用刷涂方法施加乳化剂的最好理由（A）。
A. 刷涂方法使乳化剂和渗透剂不规则地混合，从而不能精确地控制乳化时间。
B. 刷涂法有时不能完全涂覆试件，刷不到的部分难于清洗。
C. 刷子本身是无害的，但很多种刷子的材料会与乳化剂反应，而使渗透剂和试件污染。
D. 刷涂法会在试件表面形成条纹显示。
6.29 后乳化型渗透检测的乳化时间是（D）。
A. 与渗透时间相同
B. 渗透时间的一半
C. 与显像时间相同
D. 将有碍于观察的背景去除即可
6.30 对乳化时间说法不正确的是（B）。
A. 在允许的背景前提下，乳化时间应尽量的短。
B. 乳化时间与渗透剂种类无关。
C. 乳化时间可通过实验确定。
D. 乳化时间可采用厂家推荐的乳化时间。
6.31 后乳化方法在施加乳化剂前要对其进行预水洗，以减少渗透剂对乳化剂的污染，水洗
温度不能高于（D）℃。
A. 10
B. 20
C. 30
D. 40
6.32 （D）对乳化效果无影响。
A. 乳化剂浓度
B. 乳化剂种类
C. 渗透剂种类
D. 显像剂种类
6.33 下列针对干燥说法不正确的是（C）。
A. 正确的干燥温度通过实验确定
B. 干燥时间越短越好
C. 干燥温度不得超过55℃
D. 干燥时间不得超过10min
6.34 当采用清洗剂清洗时，应（B）。
A. 加热干燥
B. 自然干燥
C. 热风吹干
D. 烘干
6.35 与干燥时间无关的是（C）。
A. 工件的材质
B. 工件表面粗糙度
C. 工件的数量
D. 工件表面的水分的多少
6.36 为了保证显像剂层薄而均匀，施加显像剂前应（A）。
A. 摇动均匀
B. 可直接施加
C. 反复多次喷涂
D. 以上均对
6.37 施加显像剂时，喷嘴离被检面距离为（B）。
A. 200～300 mm
B. 300～400 mm
C. 20°～30°
D. 30°～40°
6.38 最容易使后乳化渗透检测失败的原因（C）。
215
A. 渗透时间过长
B. 显像时间过长
C. 乳化时间过长
D. 乳化前过分水洗
6.39 工件不能过分干燥的原因是（C）。
A. 浪费时间
B. 使显像剂的吸附能力降低
C. 可能使显示分辨率降低
D. 多余的渗透剂难以去除
渗透检测选择题
6.40 显像剂在被检工件表面上的喷涂应（B）。
A. 越多越好
B. 薄而均匀
C. 越少越好
D. 只要显像时间足够，越少越好覆盖全部
6.41 显像时间取决于（B）。
A. 使用的渗透剂种类
B. 使用的显像剂种类和缺陷的大小
C. 被检工件的温度
D. 以上都是
6.42 水洗型渗透检测，施加干粉显像剂应在（C）。
A. 施加渗透剂之后
B. 去除渗透剂之后
C. 去除渗透剂，适当干燥之后
D. 去除渗透剂，彻底干燥之后
6.43 着色检测时，通常被检工件表面可见光照度应大于或等于（A）。
A. 1000LX
B. 1000μw/cm2
C. 500LX
D. 3000μw/cm2
6.44 渗透检测时花键、销铆钉等下面会积存渗透液残余物，这些残余物最可能引起的是（A）。
A.吸收水分引起腐蚀
B.漆层剥落
C. 疲劳裂纹
D. 裂纹
6.45 使用荧光渗透剂时，对工件的检测应（D）。
A. 在明亮的房间进行
B. 在施加渗透剂后立即进行
C. 在施加显像剂后立即进行
D. 在暗室里黑光灯下进行
6.46 可采用在渗透时间内，补充施加渗透剂来保证受检面被渗透剂（C）。
A. 吸附
B.溶解
C. 润湿
D. 干燥
6.47 荧光渗透检测中，黑光灯的作用是（A）。
A. 使渗透剂发出荧光
B. 有利于显像剂的显像
C. 提高渗透剂粘度
D. 降低渗透剂表面张力
6.48 因操作不当真伪缺陷实在难以辨认时，检测人员采取的措施是（D）。
A. 擦掉所有显示，重喷显像剂观察。
B. 擦掉显像剂薄膜，重喷显像剂观察。
C. 擦掉不相关的显示，重喷显像剂观察。
D. 重新检测。
6.49 下列因素中，哪些因素对渗透显示的分辨力有影响？（D）
A. 使用的渗透剂
B. 工件表面状态
C. 工件和渗透剂的温度
D. 以上都是
6.50 工件检测后清洗应（A）。
A. 尽快进行，这样比较容易去除残余物。
B. 若干小时后进行，干的残余材料易于去除。
C. 加热工件，这样比较容易去除残余物。
D. 激冷工件，这样比较容易去除残余物。
7.1 下面哪种渗透检测方法灵敏度最低？（A）
216
A. 水洗型着色法
B. 溶剂去除型着色法
C. 后乳化型着色法
D. 水洗型荧光法
渗透检测选择题
7.2 水洗荧光渗透液粗糙表面工件优先选择的显像剂是（B）。
A. 溶剂悬浮式
B.干式
C. 水悬浮式
D. 水溶性
7.3 水洗型渗透检测剂，乳化剂含量越高，越容易清洗，灵敏度越（B）。
A. 高
B. 低
C. 不变
D. 很高
7.4 下列那条是荧光渗透剂优于着色渗透剂之处（B）。
A. 可在明亮的地方检测
B. 微小显示容易看到
C. 可用于不与水接触
D. 对缺陷的污染不灵敏
7.5 下列哪种方法对非常细微的缺陷最灵敏？（C）
A. 可水洗性着色法
B. 可水洗型荧光法
C. 后乳化型荧光法
D. 后乳化型着色法
7.6 后乳化型荧光法具有极明亮的荧光，对细小缺陷检验灵敏度（B）。
A. 低
B. 高
C. 较高
D. 以上都是
7.7 检测精铸涡轮叶片上小裂纹，使用的渗透剂应是（C）。
A. 可用水洗型荧光渗透液，以得到适当的灵敏度和水洗型能
B. 溶剂去除型渗透剂，由工件的大小和形状决定
C. 后乳化型荧光渗透剂，得到最佳灵敏度和水洗性能
D. 溶剂去除型渗透剂，得到较高的可见度
7.8 用后乳化型渗透检测法时，下列时间中最关键的是（C）。
A. 预清洗时间
B. 显像时间
C. 乳化时间
D. 干燥时间
7.9 采用荧光法渗透检测时，在清洗部位最好配一台黑光灯，主要是为了（C）。
A. 使工件不用干燥就可以检测
B. 加速渗透剂渗出缺陷
C. 检查清洗效果
D. 确定工件是否被渗透剂覆盖
7.10 穿晶或晶间腐蚀裂纹的渗透检测，宜使用（C）。
A. 溶剂去除着色法
B. 溶剂去除荧光法
C. 后乳化型荧光法
D. 后乳化着色法
7.11 后乳化渗透剂中不含乳化剂，故温度变化时，不会产生（D）。
A. 分离现象
B. 沉淀现象
C. 凝胶现象
D. 以上都是
7.12 高空野外作业时，宜选用（B）。
A. 后乳化型荧光法
B. 溶剂去除型着色法
C. 水洗型着色法
D. 水洗型荧光法
7.13 下列哪条是溶剂去除法优于水洗法之处？（D）。
A. 检验时不需要特殊光源
B. 使渗透剂能较快渗入小的开口中去
C. 易于看出微小迹痕
D. 在现场和偏远场合使用方便
7.14 溶剂清洗型着色渗透检测法与后乳化型荧光渗透检测法相比较，后乳化型荧光渗透检
测的优点是（B）。
217
渗透探伤 §1 无损检测 无损检测是指不管材料、机器、结构件的特点如何，为了能在不损伤、分离或破坏试验对象的前提下能够知道有无缺陷和其状态或者是对象物的性质、状态、内部构造而进行的全部试验，是一种非破坏性试验。 无损检测方法主要有射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、应变测定等方法。用哪一种方法，如何运用来进行非破坏性试验，根据非破坏试验的目的而不同，因此必须根据不同的目的，选择最合适的无损检测方法去实施试验。 §2 渗透探伤的目的及特点 渗透探伤试验的目的是将试验体的表面开了口的细微的缺陷扩大之后将其找出来,其特点： 1．可以检查金属和非金属零件或材料的表面开口缺陷。 2．渗透探伤不受受检零件化学成分、结构、形状及大小的限制。 3．不适用于： a.检查表面是吸收性的零件或材料，例如粉末冶金零件； b.检查因外来因素造成开口被堵塞的缺陷，例如零件经喷丸或喷砂，则 可能堵塞表面缺陷的“开口”。 c.对于会因为试验使用的各种探伤材料而受腐蚀或有其它影响的材料也 不能适用。 非破坏检查使用的试验方法有许多种，渗透探伤作为测试出表面有开口缺陷的试验方法来说是最好的。但是，另一方面，由于手工操作较多，试验结果的可信赖性很大程度上依赖于专门实施试验的个人的技术实力，所以这也是对技术熟练程度与经验要求较多的试验方法。
§3 渗透探伤的工作原理 渗透探伤的工作原理：零件表面被施涂含有荧光染料或着色染料的渗透液后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表面施涂吸附介质——显象剂；同样，在毛细管作用下，显象剂将吸附缺陷中的渗透液，使渗透液回渗到显象剂中，并且在覆盖膜中扩大；在一定的光源下（黑光和白光），缺陷处之渗透液痕迹被显示（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。 1）毛细管现象 所谓毛细管现象就是在水等液体中插入细玻璃管的话，就会出现液体在玻璃管中上升，管内液面与原液面之间会形成高度差的现象，这也是我们日常生活中随处可见的现象。 例如，不管是何种材料，表面有缝隙时，将水滴到哪一部分，水就会很快地渗入进去的现象。将水滴到布上，就会很快地渗进去并扩大成圆形的现象，都是毛细吸管现象。间隙越小，液体的粘性越低，这种现象的速度越快。 2）清洗处理（又称除去处理） 所谓清洗处理就是在渗透处理结束的时候，为了将试验体表面粘附的剩余渗透液除去而进行的处理。在溶剂去除型渗透探伤试验的时候，必须从用抹布擦拭开始。用这种方法将表面粘附的大部分渗透液除去，对于表面的凹坑与不平的地方粘附的难以除干净的渗透液，必须将清洗液喷到抹布上，更加细致地将其擦去。 必须注意的是，象这样的溶剂去除型渗透探伤试验的清洗处理中的残留渗透液的清除工作是用抹布擦去，而不是用清洗液去冲洗。 3）渗透处理 所谓渗透处理就是使渗透液渗透到缺陷中去的处理，渗透液不渗透到缺陷中去的话就不成为渗透探伤试验。因此在必要的位置，必须使用够量的渗透液并且为了使渗透液渗透到缺陷中去，必须确保足够的时间。
超声波检测习题集 共：630题 其中：是非题175题 选择题274题 计算题90题 计算题91题
一、是非题 1.1 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（）1.2 波只能在弹性介质中产生和传播。（）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。（）1.4 由于机械波是由机械振动产生的，所以波长等于振幅。（）1.5 传声介质的弹性模量越大，密度越小，声速就越高。（）1.6 物体作谐振动时，在平衡位置的势能为零。（）1.7 一般固体介质中的声速随温度升高而增大。（）1.8 由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透 缺陷，灵敏度较低，可能造成漏检。（）1.9 超声波扩散衰减的大小与介质无关。（）1.10 超声波的频率越高，传播速度越快。（）1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。 （）1.12 频率相同的纵波，在水中的波长大于在钢中的波长。（）1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。（）1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点 的振动速度。（）1.15 如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。（）1.16 在同种固体材料中，纵、横波声速之比为常数。（）1.17 不同的固体介质，弹性模量越大，密度越大，则声速越大。（）1.18 表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。 （）1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波 继续传播。（）1.20 在超声波传播方向上，单位面积.单位时间通过的超声能量叫声强。（）1.21 超声波的能量远大于声波的能量，IMHz的超声波的能量相当于IKHz声波 能量的100万倍。（）1.22 声压差2倍，则两信号的分贝差为6dB（分贝）。（）1.23 材料的声阻抗越大，超声波传播时衰减越大。（）
1.1液体渗透技术适合于检验非多孔性材料的：（） A.近表面缺陷 B.表面和近表面缺陷 C.表面缺陷 D.部缺陷 1.2 下列那种零件不能用渗透探伤法检验：（） A.非松孔性材料零件 B.铸铝件 C. 松孔性材料零件 D.铸铁件 1.3 液体渗透探伤对下列那种材料无效？（） A.铝 B. 上釉的瓷 C. 玻璃 D. 镁 1.4 渗透液渗入表面缺陷的原因（） A.渗透液的粘性 B.毛细管作用 B.渗透液的化学作用D.渗透液的重量 1.5 液体渗入微小裂纹的原理主要是（） A.表面力作用 B.对固体表面的浸润性 C. 毛细作用 D.上述都是 1.6 渗透探伤容易检验的表面缺陷应有（） A.较大的宽度 B.较大的深度 C.较大的宽深比 D.较小的宽深比 1.7下列那种方法适合于液体渗透探伤方法（） A. 液体渗透探伤方法比涡流探伤法灵活性小 B.对于铁磁性材料的表面缺陷，渗透方法比磁粉方法可靠
C.渗透方法不能发现疲劳裂纹 D.对于微小的表面缺陷，渗透探伤法比射线照相法可靠 1.8 下面那一条是渗透探伤的主要缺陷（） A.不能用于铁磁性材料 B.不能发现浅的表面缺陷 C.不能用于非金属表面 D.不能发现近表面缺陷 1.9 下面哪一条不是渗透探伤的特点( ) Ａ.这种方法能精确地测量裂纹或不连续性的深度 Ｂ.这种方法能在检验大型零件 Ｃ.这种方法能发现浅的表面缺陷 Ｄ.使用不同类型的渗透材料可获得较低或较高的灵敏度 1.10 渗透探伤的优点是（） A.可发现和评定工作的各种缺陷 B.准确测定表面缺陷的长度，深度和宽度 C.对表面缺陷显示直观且不受方向的限制 D.以上都是 1.11下面那一条不是渗透探伤的优点（） Ａ.适合于小零件批量生产的检验 Ｂ.可探测细小裂纹 C. 是一种比较简单的方法 D.在任何温度下都是有效的
一、单选题 1.玻璃细管插入水银槽内，细管内水银面呈 A.凹弯曲面，有一定爬高 B.凸弯曲面，接触角大于90度 C.凸弯曲面，低于管外液面 D.凹弯曲面，接触角小于90度 2.固体被润湿的条件是 A.润湿角小于90度 B.润湿角等于90度 C.润湿角大于90度 D.以上均不对 3.决定液体渗透性能是否好的两个重要因素是 A.表面张力和粘度 B.粘度和接触角的余弦 C.密度和接触角的余弦 D.表面张力和接触角的余弦 4.渗透剂的润湿能力 A.用接触角度量，与表面张力无关 B.是粘度的函数，并随表面张力的减小而增大 C.用接触角度量，并随表面张力的增大而减小 D.用表面张力度量，并随接触角的增大而减小 5.用显像剂把渗入缺陷内的渗透液吸附出来的原理是基于 A.表面张力 B.对固体表面的浸润性 C.毛细作用 D.上述都对 6.液体渗透探伤液一般包括 A.渗透液 B.清洗剂 C.显像液 D.以上都包括 7.施加在零件表面渗透剂薄膜上与渗透剂混合，从而使渗透剂能被清洗掉的材料是 A.乳化剂 B.渗透剂 C.显像剂 D.同素异构体 8.渗透探伤中要求显像剂 A.白度要高 B.颗粒度小 C.喷洒均匀 D.以上都对 9.“干式”、“速干式”、“湿式”三个术语用来说明三种类型的 A.乳化剂 B.清洗剂 C.显像剂 D.渗透剂 10.渗透探伤容易检验的表面缺陷应有 A.较大的宽度 B.较大的深度 C.较大的宽深比 D.较小的宽深比 二、简答题 1.简述渗透检测的基本原理。 2.渗透检测技术有哪些优点？ 3.渗透检测技术的局限性主要有哪些？ 4.简述渗透检测的基本步骤。 5.什么是毛细现象？ 6.根据渗透液种类，渗透检测分为哪几类？
第五部分渗透检测 一、就是非题:１53题 二、选择题:2０0题 三、问答题：87题 渗透检测就是非题 一.就是非题(在题后括弧内,正确得画○,错误得画×) 1、1 渗透检测适用于表面、近表面缺陷得检测。 ( × ) 1、2 渗透检测缺陷显示方式为渗透剂得回渗。 (○) 1、3 渗透检测可以用来测厚、材质分选。 （×) 1、4 检查铁磁性材料表面开口裂纹时，渗透检测得灵敏度要高于磁粉检测。 (×) ２、1 水与酒精混合后得体积小于原来体积之与得实验说明分子间存在空隙。 (○ ) 2、2 物体里所有分子得动能与势能得总与叫做物体得内能。 (○) 2、3 在液一固界面,我们把跟固体接触得液体薄层称附着层。（○）2、4 溶剂去除型着色法应用广泛,操作方便,虽然成本较高，但特别适用于大批量工件得检测。 (× ) 2、5 液体表面有收缩到最小面积得趋势。 (○ ) ２、6 表面张力系数与液体得种类、温度有关,与压力无关。 （× ) 2、7 易挥发得液体与不易挥发得液体相比,其表面张力系数更大。 （× ) ２、8 含有杂质得液体比纯净得液体表面张力系数要大。 (×） 2、9 水洗型荧光渗透法适用于表面粗糙带有螺纹与键槽得工件。 （○ ) 2、１０接触角θ越小，液体对固体表面得润湿性能越好。 (○） 2、11 渗透剂得润湿性能就是表面张力与接触角两种物理性能得综合反应。 （○ ) 2、１2 液体对固体就是否润湿，不仅取决于流体性质，同时还取决于固体得性质。 (○ ) 2、１3 润湿液体在毛细管中呈凹面并且下降,不润湿液体在毛细管中呈凸面并且上升得现 象 称为毛细现象。 (×）
2、14 实际检测过程中,表面张力系数增大,润湿效果变差,接触角变小。 (× ) 2、15 渗透过程中,渗透剂对受检表面开口缺陷得渗透作用,实质上主要就是毛细作用。 (○ ) 2、1６显像过程中,渗透剂从缺陷中回渗到显像剂中形成缺陷显示迹痕，实质上就是液体 得毛 细现象。 （○） 2、17 振动工件有时可促进渗透剂渗入缺陷。 (○） 2、18 H、L、B值越高,亲油性越好。 （×） 2、19 表面活性剂在溶液中浓度越大,胶团形成越多,乳化作用越显著。 (×) 2、２0 表面活性剂得H、L、Ｂ值较高时,可起乳化作用,较低时不能起乳化作用。 （× ) 2、21 胶团形成时,亲水基聚集于胶团之内,而亲油基朝外。 （×） 2、2２显像剂得吸附就是吸热过程。 (○) 2、23 由于表面活性剂得作用,使本来不能混合到一起得两种液体能够混合在一起得现象, 称为乳化现象。 ( ○ ) 2、24 固体表面粗糙度增大会使液体对固体得接触角增大。 (× ) 2、25 凝胶现象可以使缺陷内得渗透剂不易被水冲洗掉,能较好地保留在缺陷中,从而提高 检测灵敏度。 ( ○ ) 2、26毛细管内半径一定时，液面附加压强越大液面上升高度越高。 （ ○ ) ２、27着色渗透检测就是利用人眼在强白光下对颜色敏感得特点。
c 波长在3000A °?4000A °范围内的紫外光 d 以上都是 14. 液体渗透探伤适用于检验非多孔性材料的 (c)a 近表面缺陷b 表面和近表面缺陷 c 表面缺陷d 内部缺陷 15. 渗透性的内容主要包括(c)a 渗透能力 b 渗透速度 c 以上两项 16. 渗透液的渗透性能是由其物理特性 (b)决定的a 粘滞性 b 表面张力 c 润湿能力 17. 渗透液的性能好坏取决于液体的某些物理性能， (c)对渗透液的渗透能力影响最大？ a 液体的密度 b 液体的粘度 c 液体的表面张力和对固体表面的浸润性 d 液体的重量 18. 下列哪种液体的表面张力最大？ (a)a 水 b 煤油 c 丙酮 d 乙醚 19. 毛细管作用发生的吸引力使液体在毛细管内自发上升， (a)涉及到这种力？ a 液体进入裂纹 b 液体溶解度 c 液体的闪点 d 液体的化学稳定性 20. 一般说来，表面张力小的液体对固体表面的浸润作用 (a)a 强 b 弱 c 无关 d 不能浸润 21. 表面张力系数的单位是(a)a 达因/厘米 b 厘米/达因 c 达因 d 厘米/秒 22. 表面张力系数的单位是(b)a 厘米/达因 b 毫牛顿/米 c 达因 d 厘米/秒 23. 液体渗入微小裂纹的原理主要是基于 (d)a 表面张力 b 对固体表面的浸润 c 毛细管作用 d 上述都是 24. 用显像剂把渗入缺陷内的渗透液吸附出来的原理是基于 (b) a 液体的表面张力 b 液体的毛细作用 c 对固体表面的浸润 d 上述都是 25. 亲水性是乳化剂的一个重要指标，常用 HLB 值表达，即(a) 2 aHLB=20a/b bHLB=20b/a cHLB=20ab dHLB=20a /b (a-亲水基部分的分子量； b-乳化剂的分子量) 26. 乳化剂的HLB 越低则(b)a 亲水性越强 b 亲油性越强c 亲水性、亲油性均越强 d 亲水性、亲油性均越弱 27. 后乳化荧光渗透探伤法的优点 (d) a 检测灵敏度高，适合检测尺寸较小、宽度较浅的缺陷，具有清晰的荧光显示迹痕 b 渗透时间短、探伤速度快，乳化后可直接用水清洗，适合大型工件探伤 c 能用于复探和表面阳极电化、镀铬处理的工作 d 上述都是 28. 溶剂清洗型着色渗透探伤法的优点 (d) a 不需要特殊光源，现场操作方便 b 适用于大型工件的探伤，不需要电源与水源 c 具有较高的检测灵敏度，抗污能力强，适用于表面阳极电化及镀铬工件和维修时的渗透探伤 d 都是 29. 水洗型(自乳化)着色渗透探伤的优点(d) a 不需要特殊光源，工件可远离电源 b 适用于粗糙表面工件和大型工件的探伤 c 适用于外形复杂工件的探伤 d 上述都是 30. 着色探伤与荧光渗透探伤相比，其主要优点 (d) 选择题(将认为正确的序号字母填入题后面的括号内，只能选择一个答案 1?固体被润湿的条件为(a)a 润湿角0 <90 ° b 润湿角0 =90 ° c 润湿角0 2. 接触角0小于90。时液体润湿固体的能力(b)a 较弱b 较强c 中等 3. 润湿液体的液面，在毛细管中呈 4. 润湿液体的液体面高度在毛细管内 5. 不润湿液体的液面在毛细管中呈 6. 不润湿液体的液面高度在毛细管内 7. 渗透剂渗入表面开口缺陷的原因 8. 渗透剂的PH 值应呈现(c)a 碱性 9. 荧光检验用的紫外线波长约 (c)a3650 10. 11. 12. 13. ) >90 ° d 全不是 d 两者之间没有关系 ⑻形a 凹 (b)a 下降 (a) 形a 凸 (b)a 上升 b 凸 b 上升 b 凹 b 下降 (b) a 渗透剂的粘性b 毛细管作用 b 酸性 c 中性 b365nm 荧光检验用的紫外线波长约为 (b)a365「 b3650' d 弱碱性 c 两者都对 c400. c 渗透剂的化学性能 d 渗透剂的本身重量 e 弱酸性 d200 荧光检验用的黑光灯的中心波长是 (b)a3650毫微米 荧光渗透剂中的荧光材料对哪种波长的辐射能量最灵敏？ 荧光渗透探伤中所应用的黑光是指 (c ) a 波长在3000A 。?4000A 。范围内的可见光 b 波长在 b365毫微米 (c)a7000 埃 b250KV c3650 埃 d100 英尺烛光 3000A °?4000A °范围内的红外光
1、用显像剂把渗入缺陷内的渗透液吸附出来的原理就是基于(液体的毛细作用 ) 下列关于磁化电流方向与缺陷方向关系的叙述中,正确的就是( B ) A、直接通电磁化时,与电流方向垂直的缺陷最易于检出; B、直接通电磁化时,与电流方向平行的缺陷最易于检出; C、直接通电磁化时,与电流方向无关,任何方向的缺陷都可以检出; D、用线圈法磁化时,与线圈内电流方向垂直的缺陷最易于检出。 3、简述:无损检测技术的概念？无损检测目的就是什么？无损检测方法选择的依据？ 无损检测技术就是在不损伤被检测对象的条件下,利用材料内部结构异常或缺陷存在所引起的对热、声、光、电、磁等反应的变化,来探测各种工程材料、零部件、结构件等内部或表面缺陷,并对缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化做出判断与评价的技术总称。(不损伤产品又能发现缺陷的检测方法或技术); 无损检测的目的:定量掌握缺陷与强度的关系,评价构件的允许负荷、寿命或剩余寿命;检测设备(构件)在制造与使用过程中产生的结构不完整性及缺陷情况,以便改进制造工艺,提高产品质量,及时发现故障,保证设备安全、高效可靠地运行。(质量管理、在役检测、质量鉴定); 依据:产品图样、相关标准、技术文件、订货合同。(经济性原则:经济效益、制造成本、使用成本;技术方面:材料特性、零部件形状、零部件中可能产生的缺陷的形态、缺陷在零部件中可能存在的部位)。 4、简述:超声波超声场的近场区、远场区、指向性的概念。(要求有相关的图与公式)简述:超声波声衰减有几种类型？ 其中D为压电晶片半径, 指向性:按直线传播;束射性,即能集中在超声场中定向辐射。
衰减类型:吸收衰减、散射衰减、扩散衰减。 5、简述:超声波的特点？超声波有哪些基本波型？超声波的适用范围？ 特点:良好的指向性,直线传播,束射性(波长越短,扩散角越小,声能越集中);较强的穿透性,伴随有衰减(扩散、散射、吸收)。 基本波形:纵波(L):固液气态,介质中质点振动方向与波的传播方向相同的超声波;横波(S 或T):固态,介质中质点振动方向垂直于波的传播方向;表面波(R)瑞利波:固态,沿介质表面传播;板波,兰姆波,在板厚与波长相当的弹性薄板中传播。P、S、超声纵波在特定的频率下,被封闭在介质侧面之中的现象叫波导,此时的波叫导波。 适用范围:各种尺寸的锻件、轧制件、焊缝或某些铸件;无损检测厚度、材料硬度、淬硬层深度、晶粒度、液位与流量、残余应力与胶接强度等。 6、简述:X射线检测的原理与方法与特点？对射线检测中的防护要点？
无损检测Ⅰ、Ⅱ级人员《渗透检测》复习题 2006年5月 一、是非题（对者画“O”，错者画“?”） 1.渗透探伤可以检查金属和非金属的表面开口缺陷。（○） 2.渗透探伤按渗透液去除方法可分为水洗型、后乳化型和溶剂去除型三大类。（○） 3.检验铁磁性材料的表面裂纹时，渗透检验法的灵敏度一般要低于磁粉检验法。（○） 4.表面活性剂的H、L、B值越高，则亲水情况越好。（○） 5.渗透液渗透性能可用渗透液在毛细管中的上升高度来衡量。（○） 6.渗透液接触角表征渗透液对受检零件及缺陷的润湿能力。（○） 7.某种液体表面张力系统数很大，据此可以判断，该液体在毛细管中上升高度一定很 大。（×） 8.按照JB/T4730.5-2005的规定，在10℃～50℃的温度条件下，渗透剂持续时间一般 不应少于10min。（○） 9.由动态渗透参量公式可以看出，渗透液的渗透速率不仅与粘度有关，而且与表面张 力有关。（×） 10.静态渗透参量SPP的值越大，就说明该渗透液渗入缺陷能力越强。（） 11.所谓“着色强度”是指一定数量的渗透液所表现的显示色泽的能力。（○） 12.着色探伤是利用人眼在强白光下对颜色敏感的特点。（○） 13.着色渗透探伤的灵敏度等级只有很低级、低级、中级三个级别。（○） 14.荧光渗透探伤的灵敏度等级分为很低级、低级、中级、高级、超高级共五个级别。（○） 15.水基着色液是一种水洗型着色液。（○） 16.为了强化渗透液的渗透能力，应努力提高渗透液的表面张力和降低接触角。（×） 17.表面张力和润湿能力是确定渗透剂是否具有高的渗透能力的两个最主要因素。（○） 18.荧光渗透液在紫外线灯照射时，应发黄绿色或绿色荧光。（○） 19.渗透液灵敏度黑点试验又叫新月试验。（○） 20.液体闪点越低越安全，所以要求渗透液有足够低的闪点。（×）
一、是非题 1.1 受迫振动的频率等于策动力的频率。 1.2 波只能在弹性介质中产生和传播。 1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。 1.4 由于机械波是由机械振动产生的，所以波长等于振幅。 1.5 传声介质的弹性模量越大，密度越小，声速就越高。 1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。 1.7 一般固体介质中的声速随温度升高而增大。 1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。 1.9 超声波扩散衰减的大小与介质无关。 1.10 超声波的频率越高，传播速度越快。 1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。 1.12 频率相同的纵波，在水中的波长大于在钢中的波长。 1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。 1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。 1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。 1.16 在同种固体材料中，纵、横渡声速之比为常数。 1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。 1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。 1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。 1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。 1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。 1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增
第七章渗透检测工艺 渗透检测工艺基本步骤： 1、表面准备和预清洗 2、施加渗透剂 3、多余渗透剂的去除 4、干燥 5、施加显像剂 6、观察与评定 7、后清洗及复验 渗透检测的时机选择： 1、机加工和热处理等操作，可能产生表面缺陷，渗透检测则应在这些工序后 进行。对有延迟裂纹倾向的材料，至少应在焊后24小时进行焊接接头的渗透检测。 2、表面处理工艺（喷漆、镀层、阳极化、涂层、氧化、喷丸和研磨）的操作， 渗透检测应在这些工序前进行，表面处理后需机加工的，对该加工部位再 次进行渗透检测。 3、工件要求腐蚀检测时，应在腐蚀工序后进行。 4、在役工件的渗透检测应去除表面积炭和油漆层。但阳极化层可不去除。 表面准备和预清洗 渗透检测成功与否，取决于被检表面的状况（污染程度及粗糙度）。所有污染物都会阻碍渗透剂进入缺陷，清洗污染物的过程中的残留物反过来也能同渗透剂反应，影响渗透检测的灵敏度。被检表面的粗糙度影响渗透检测效果。 内容：清理固体污染物＋液体污染物 固体污染物：铁锈、氧化皮、腐蚀产物、焊接飞溅、焊渣、毛刺、油漆及涂层等液体污染物：防锈油、机油、润滑油及有机组分的其它液体，强酸强碱及包括卤素在内的有化学活性的残留物
基本要求： 1、任何可影响渗透检测的污染物必须清除干净，不得损伤受检工件的工作功能：例如：不得用钢丝刷打磨铝、镁、钛等软合金。密封面不得进行酸蚀处理等。 2、表面准备和预清洗范围：检测部位四周25mm。 ▲通常情况下，焊缝、轧制件、铸件、锻件的表面状态，是可以满 足渗透检验要求的。 ▲如果焊缝、轧制件、铸件、锻件的表面出现不规则，影响渗透探 伤效果。则应用打磨方法或机械加工方法进行表面处理。 ▲如果铁锈、型砂、积炭等物，可能遮盖拒收缺陷迹痕，或对检验 效果产生干扰。则应用打磨方法或机械加工方法进行表面处理。 ▲打磨方法或机械加工方法可能堵塞表面缺陷的开口，降低渗透探伤 效果；因此，打磨、机械加工后，应进行酸蚀处理。 ▲喷丸后，也应进行酸蚀处理。 注意事项： 防止表面准备和清洗不当，造成缺陷的堵塞。在化学清洗或溶剂清洗时，不应浸、刷，杜绝压力水喷，易造成缺陷的浸润堵塞，残留的液体都会阻碍渗透剂的渗入。 污染物的害处 渗透探伤前，必须清除干净任何可能影响渗透检验的污物杂质，以保证渗透探伤得以成功。 污物的害处，至少有如下几点： ①所有污物，都会妨碍渗透液对受检零件的润湿，妨碍渗透液渗入缺陷，甚至完全堵塞缺陷。 ②所有污物，都会妨碍显像剂对缺陷中的渗透液的吸附，影响缺陷迹痕显示的效果。 ③缺陷中的污物，会与渗透液混合，甚至发生作用，降低渗透液的灵敏度及其性能；有些污物，例如酸和铬酸盐，会影响荧光染料的发光作用。 ④有些污物，会引起虚假显示；有些污物，会掩盖显示；所有污物，都会污染
PTⅡ级培训试卷A 一．是非题（正确的打“0”，错误的打“×”，每题1分，共20分） 1、《锅炉定期检验规则》是在用蒸汽锅炉和热水锅炉的定期检验及检验管理的基本通则（） 2、《锅炉定期检验规则》适用于承压的以水为介质的固定式蒸汽锅炉和热水锅炉。（） 3、《锅炉定期检验规则》规定，对受压元件进行重大修理改造后是否进行水压试验由使用单位决定。（） 4、99版《压力容器安全技术监察规程》规定，安全状况为1级或2级的压力容器，每15年至少进行一次内外部检验。（） 5、99版《压力容器安全技术监察规程》规定，进行局部无损检测的压力容器，制造单位应对未检测部分的质量负责。（） 6、JB4730标准规定，对正在使用的渗透剂做外观试验，如发现有明显的混浊或沉淀物，变色或难以清洗，则应予以报废。（） 7、JB4730标准规定，当检测结束时，用对比试块验证渗透剂已经失效时，必需进行复检（） 8、99版《压力容器安全技术监察规程》规定，有色金属制压力容器对接接头应尽量采用射线检测。（） 9、JB4730标准规定，进行局部渗透检测时，准备工作范围应从检测部位四周向外扩展100㎜。（） 10、表面活性剂的H，L，B，越高，亲水情况越好。（） 11、着色探伤是利用人眼在强白光下对颜色敏感的特点。（） 12、进行荧光渗透探伤时，一般来说，选用后乳化型荧光渗透检验法较水洗型荧光渗透检验法灵敏度高。（） 13、焊件表面的飞溅、焊渣等物，可用蒸汽除油法去除。（） 14、渗透探伤的预处理工序中，一般不推荐采用喷砂处理。（） 15、润湿现象能综合反映液体表面张力和接触角两种物理性能指标。（） 16、使用过滤性微粒渗透液对石墨制品进行渗透探伤时，不使用显象剂而实现自现象。（） 17、对渗透探伤操作要求最高的工序是痕迹解释和评定。（） 18、弧坑裂纹有时呈放射形。（） 19、后乳化渗透法，显象时发现背景太浓，则应从乳化开始，重新渗透探伤以后的各工序（） 20、表面活性剂的H，L，B值较高时，可起乳化作用；较低时，不能起乳化作用。（） 二．选择题（共40题，每题1.5分，共60分） 1. JB4730标准规定，荧光渗透剂的荧光效率不得低于（）%。 A、25 B、50 C、75 D、95 2、指出下列哪种液体的表面张力最大：（）。 A、水； B、煤油； C、丙酮； D、乙醚。 3．一般来说，表面张力小的液体对固体表面的浸润作用：（）。 A、强； B、弱； C、无关； D、不能浸润。 4、湿润液体的液面，在毛细管中呈（）形，液体的液面高度在毛细内（）。 A、凸； B、凹； C、上升； D、下降。 5．使用着色渗透剂和含有低强度荧光剂的方法称为：（）。 A、荧光现象法； B、逆荧光法； C、反衬荧光法； D、逆着色法。 6．即使表面上少量污染，渗透剂也能在表面上扩散为光滑均匀的薄膜，我们说这种渗透剂具有（）。 A、低粘度； B、高粘度； C、润湿能力； D、低蒸发性。 7．渗透性的主要内容是指（）。 A、渗透能力；B渗透速度；C、以上两项；D、以上两项和其他。 8．决定液体渗透性能是否好的两个重要的性质是（） A、表面张力和粘度； B、粘度和接触角的余弦； C、密度和接触的余弦； D、表面张力和接触角的余弦； E、密度和表面张力。 9．湿能力是由哪些参数度量的？（） A、比重； B、密度； C、接触角； D、表面张力。 10．液体渗入微小裂纹的原理主要是（）。 A、表面张力； B、对固体表面的浸润性； C、毛细作用； D、上述都是。 11．用显像剂把渗入缺陷内的渗透液吸附出来的原理是基于（）。
1.射线检测(RT) , 超声波检测(UT) :主要用于探测试件内部缺陷 磁粉检测(MT) ,渗透检测(PT):主要用于探测试件表面缺陷 2.对于黑色金属材料检查表面裂纹时,最优先考虑的无损检测方法是(MT )； 3.对于有色金属材料检查表面裂纹时,最优先考虑的无损检测方法是(PT ) 4.镁合金铸件表面裂纹最适合采用(渗透 )检测方法； 5.X 射线是利用(高速运动的电子撞击金属靶)的方法产生的； 6.射线照相灵敏度是射线照相(清晰度)和(对比度)两大因素的综合结果； 7.在工业超音波检测中最常用的超音波波型有(纵)波,(横)波,(表面)波,( 板)波； 8.超声波检测法是利用超声波在材料中的(反射),(折射),( 透射)等传播特性变化来发现缺陷的； 9.荧光渗透检测和荧光磁粉检测都要使用的黑光灯其发出紫外光的中心波长是(3650 ) ； 10.液体渗透探伤是利用液体的（毛细）现象实现的，液体的渗透能力与液体的表面张力系数有关，一般说来，（挥发）性能好的液体，其表面张力系数小，在（高温）情况下，以及有（杂质）的情况下，液体的表面张力系数也小； 11.液体渗透探伤是应用物理学上的(毛细管)现象实施的，液体表面张力越(小 )，越容易润湿固体表面，其渗透能力越强； 12.水洗型湿法显示渗透探伤的操作步骤按顺序是：(预清洗)-(渗透)-(清洗)-(干燥)-(显像)-(观察)-(后处理) 渗透检测操作的主要步骤：渗透、清洗、显像、观察。 13.涡流检测中的涂层测厚最常见的是利用( 提离 )效应； 14.涡流探伤时,是根据检测线圈(阻抗)参数的变化来检出工件材质变化的,棒,管和线材通常可用(通过) 式线圈检验； 15.在探伤时，必须在探头与工件之间涂机油或甘油等（耦合剂） 16.射线辐射防护的三种基本方式是(距离防护),( 屏蔽防护),( 时间防护)。 17.在磁粉检测法中,根据产生磁力线的方法不同,有(周向)磁化,(纵向)磁化和(复合)磁化三种方式； 18.磁粉检测法是通过用磁粉探查(铁磁性材料表面漏磁场 )的存在而发现缺陷的。 19.无损检测技术应用最多的测量方法可分为（相对）测量和（间接）测量； 1.工业射线照相检测中常用的射线有( d ) a.X 射线 b.α射线 c.γ射线 d..a 和 c
第五部分渗透检测 一.是非题：153题 二.选择题：200题 三.问答题： 87题
渗透检测是非题 一．是非题（在题后括弧内，正确的画○，错误的画×）1.1 渗透检测适用于表面、近表面缺陷的检测。 （×） 1.2 渗透检测缺陷显示方式为渗透剂的回渗。 （○） 1.3 渗透检测可以用来测厚、材质分选。 （×） 1.4 检查铁磁性材料表面开口裂纹时，渗透检测的灵敏度要高于磁粉检测。（×） 2.1 水和酒精混合后的体积小于原来体积之和的实验说明分子间存在空隙。（○） 2.2 物体里所有分子的动能和势能的总和叫做物体的内能。（○） 2.3 在液一固界面，我们把跟固体接触的液体薄层称附着层。（○） 2.4 溶剂去除型着色法应用广泛，操作方便，虽然成本较高，但特别适用于大批量工件的检测。 (× ) 2.5 液体表面有收缩到最小面积的趋势。 (○ )
2.6 表面张力系数与液体的种类、温度有关，与压力无关。（×） 2.7 易挥发的液体与不易挥发的液体相比，其表面张力系数更大。（×） 2.8 含有杂质的液体比纯净的液体表面张力系数要大。 (× ) 2.9 水洗型荧光渗透法适用于表面粗糙带有螺纹和键槽的工件。(○ ) 2.10 接触角θ越小，液体对固体表面的润湿性能越好。 （○） 2.11 渗透剂的润湿性能是表面张力和接触角两种物理性能的综合反应。（○） 2.12 液体对固体是否润湿，不仅取决于流体性质，同时还取决于固体的性质。（○） 2.13 润湿液体在毛细管中呈凹面并且下降，不润湿液体在毛细管中 呈凸面并且上升的现象 称为毛细现象。 （×） 2.14 实际检测过程中，表面张力系数增大，润湿效果变差，接触角变小。（×） 2.15 渗透过程中，渗透剂对受检表面开口缺陷的渗透作用，实质上主要是毛细作用。(○ )
渗透探伤考试试题 单位：姓名：分数： 一、是非题(共15道，每道2分，在括号内正确的画○，错误画×) 1. 渗透液接触表征渗透液对受检零件及缺陷的润湿能力。( ) 2. 渗透液渗透性能可用渗透液在毛细管中的上升高度来衡量。( ) 3. 决定渗透液渗透能力的主要参数是粘度和密度。( ) 4. 渗透探伤时，宽而浅的缺陷最容易检出。( ) 5. 在检验表面细微裂纹时，渗透检验法的可靠性低于射线照相检验法。( ) 6. 施加探伤剂时，应注意使渗透剂在工件表面上始终保持润湿状态。( ) 7. 后乳化荧光法灵敏度高于溶剂清洗型着色法。( ) 8. 试件表面极为光滑，最好选用湿式显像剂。( ) 9. 施加显像剂的目的，其中之一是给缺陷痕迹提供背景反差。( ) 10.为显示细微裂纹，施加湿现象剂时，越厚越好。( ) 11.焊件表面的焊渣、飞溅等物，可用蒸汽除油法去除。( ) 12.弧坑裂纹有时呈放射形。( ) 13.渗透探伤剂应配套使用，不同型号的渗透探伤剂不能混用。( ) 14.当用溶剂去除型渗透剂时，在一般的情况下都是将被检件浸于清洗剂中或用蘸有清洗剂的布对被检件进行往复擦拭，才便于将试件表面的渗透剂去除。( )
15.只要作过着色渗透伤试验的对比试块，一般情况下不能再作荧光渗透探伤试验，反之则不是。( ) 二、选择题(共35道，每道2分，在括号内填入正确答案代号) 1. 溶剂清洗型着色法，渗透探伤流程为( ) A. 预清洗渗透溶剂清洗显示检查后清洗 B. 清预洗乳化水洗显像检查后清洗 C. 预清洗渗透水洗显像检查后乳化 D. 预清洗渗透干燥显像检查后清洗 2. 渗透剂干在工件表面上，此时最适合的处理方法是( ) A. 重新予清洗再渗透 B. 用热水清洗 C . 重新渗透 D. 显像时显象剂厚一点就可以了 3. 渗透探伤法中最常见的显象方法有那些( ) A.干式显象法 B. 湿式显象法 C. 快干式显象法 D. 以上A/B/C 4. 使用后乳化性渗透法时，乳化剂在工件上保持时间最佳为( ) A. 5秒 B. 1秒 C. 20分钟 D. 实验后确定 5. 渗透探伤用人工裂纹对比块有( ) A. 铝合金淬火试块 B. 镀铬裂纹试块 C. 不锈钢压痕试块 D. 上述A. . B. C 6. 产生虚假显示的原因是( ) A. 显像剂施加不当 B. 显像剂膜太厚 C. 渗透时工件温度太低 D. 绒毛或毛刺 7. 渗透检验时，工件温度太低( )
第一章无损检测概述 1.1无损检测目的 1.2无损检测范围 1.3常用的无损检测办法 1.3.1射线检测（RT） 1.3.2渗透检测（PT） 1.3.3磁粉检测（MT） 1.3.4超声检测（UT） 1.3.5涡流检测（ET） 第一章无损检测概述 无损检测是指在不损伤和破坏材料、机器和结构物的情况下，对它们的物理性质、机械性能以及内部结构等进行检测的一种方法，是探测其内部或外表的缺陷(伤痕)的现代检验技术。所以，无损检测技术是提高产品质量，促进技术进步不可缺少的手段。 1.1无损检测的目的： （1）确保工件或设备质量，保证设备安全运行 用无损检测来保证产品质量，使之在规定的使用条件下，在预期的使用寿命内，产品的部分或整体都不会发生破损，从而防止设备和人身事故。这就是无损检测最重要的目的之一。 （2）改进制造工艺． 无损检测不仅要把工件中的缺陷检测出来，而且应该帮助其改进
制造工艺。例如，焊接某种压力容器，为了确定焊接规范，可以根据预定的焊接规范制成试样，然后用射线照相检查试样焊缝，随后根据检测结果，修正焊接规范，最后确定能够达到质量要求的焊接规范。（3）降低制造成本 通过无损检测可以达到降低制造成本的目的。例如，焊接某容器，不是把整个容器焊完后才无损检测，而是在焊接完工前的中间工序先进行无损检测，提前发现不合格的缺陷，及时进行修补。这样就可以避免在容器焊完后，由于出现缺陷而整个容器不合格，从而节约了原材料和工时费，达到降低制造成本的目的。 1.2无损检测的范围 （1）组合件的内部结构或内部组成情况的检查 （2）材料、铸锻件和焊中缺陷缝的检查 a、质量评定 b、寿命评定 （3）材料和机器的计量检测 通过定量的测定材料和机器的变形量或腐蚀量来确定能不能继 续使用。例如，用超声波测厚仪来测定容器的腐蚀量，通过射线照相来测定原子反应堆用过的燃料棒的变形量、喷气发动机叶片的变形量等。 （4）材质的无损检测 无损检测可以用来验证材料品种是否正确，是否按规定进行处理，例如，可采用电磁感应法来进行材质混料的分选和材料热处理状
一、是非题（每题1.5分） 无损检测基础 1．《特种设备安全监察条例》规定，从事本条例规定的监督检验、定期检验、型式试验和无损检测的特种设备检验检测人员应当经国务院特种设备安全监督管理部门组织考核合格，取得检验检测人员证书，方可从事检验检测工作。（√）2．《特种设备安全监察条例》规定，特种设备检验检测人员从事检验检测工作，必须在特种设备检验检测机构执业，但不得同时在两个以上检验检测机构中执业。（√） 3．《蒸汽锅炉安全技术监察规程》规定，焊缝用超声波和射线两种方法进行探伤时，按其中一种标准合格者，可认为焊缝探伤合格。（×） 4．《蒸汽锅炉安全技术监察规程》规定，受压管道和管子对接接头做探伤抽查时，如发现有不合格的缺陷，应做抽查数量的双倍数目的补充探伤检查。如补充检查仍不合格，应对该焊工焊接的全部对接接头做探伤检查。（√） 5．《电力工业锅炉压力容器监察规程》规定，从事受压元件焊接质量检验的无损检测人员，按部颁《电力工业无损检测人员资格考核规则》和劳动部《锅炉压力容器无损检测人员资格考核规则》进行考试。经取得相应技术等级的资格证书后，方可进行该技术等级的检验工作。（√） 6．《电力工业锅炉压力容器监察规程》规定，受压元件焊接接头的分类方法、各类别焊接接头的检验项目和抽检百分比及质量标准，按DL5007《电力建设施工及验收技术规范》(火力发电厂焊接篇)（现已修订为《火力发电厂焊接技术规程》）执行。但对超临界压力锅炉的受热面和一次门内管子的Ⅰ类焊接接头，应进行100%无损探伤，其中超声波检测不少于50%。（×） 7．《电力工业锅炉压力容器监察规程》规定，无损探伤检查不合格的焊缝，除对不合格的焊缝返修外，在同一批焊缝中应加倍抽查。若仍有不合格者，则该批焊缝以不合格论。应在查明原因后返工。（√） 8．《火力发电厂焊接技术规程》规定，对修复后的焊接接头，应100% 进行无损检验。（√） 9．《火力发电厂焊接技术规程》规定，经超声波检验对不能确认的面积型缺陷，应该采用射线检验方法进行确认。（×）
下列关于磁化电流方向与缺陷方向关系的叙述中，正确的是（ B ） A、直接通电磁化时，与电流方向垂直的缺陷最易于检出； B、直接通电磁化时，与电流方向平行的缺陷最易于检出； C、直接通电磁化时，与电流方向无关，任何方向的缺陷都可以检出； D、用线圈法磁化时，与线圈内电流方向垂直的缺陷最易于检出。 3.简述：无损检测技术的概念？无损检测目的是什么？无损检测方法选择的依据？ 无损检测技术是在不损伤被检测对象的条件下，利用材料内部结构异常或缺陷存在所引起的对热、声、光、电、磁等反应的变化，来探测各种工程材料、零部件、结构件等内部或表面缺陷，并对缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化做出判断和评价的技术总称。（不损伤产品又能发现缺陷的检测方法或技术）； 无损检测的目的：定量掌握缺陷与强度的关系，评价构件的允许负荷、寿命或剩余寿命；检测设备（构件）在制造和使用过程中产生的结构不完整性及缺陷情况，以便改进制造工艺，提高产品质量，及时发现故障，保证设备安全、高效可靠地运行。（质量管理、在役检测、质量鉴定）； 依据：产品图样、相关标准、技术文件、订货合同。（经济性原则：经济效益、制造成本、使用成本；技术方面：材料特性、零部件形状、零部件中可能产生的缺陷的形态、缺陷在零部件中可能存在的部位）。 4、简述：超声波超声场的近场区、远场区、指向性的概念。（要求有相关的图和公式）简述：超声波声衰减有几种类型？ 其中D为压电晶片半径， 指向性：按直线传播；束射性，即能集中在超声场中定向辐射。
衰减类型：吸收衰减、散射衰减、扩散衰减。 5.简述：超声波的特点？超声波有哪些基本波型？超声波的适用范围？ 特点：良好的指向性，直线传播，束射性（波长越短，扩散角越小，声能越集中）；较强的穿透性，伴随有衰减（扩散、散射、吸收）。 基本波形：纵波（L）：固液气态，介质中质点振动方向与波的传播方向相同的超声波；横波（S或T）：固态，介质中质点振动方向垂直于波的传播方向；表面波(R)瑞利波：固态，沿介质表面传播；板波，兰姆波，在板厚和波长相当的弹性薄板中传播。.超声纵波在特定的频率下，被封闭在介质侧面之中的现象叫波导，此时的波叫导波。 适用范围：各种尺寸的锻件、轧制件、焊缝或某些铸件；无损检测厚度、材料硬度、淬硬层深度、晶粒度、液位和流量、残余应力和胶接强度等。 6.简述：X射线检测的原理与方法和特点？对射线检测中的防护要点？ 原理：当射线通过被检物体时，物体中有缺陷的部位与无缺陷部位对射线的吸收能力不同，一般情况是透过有缺陷部位的射线强度高于无缺陷部位的射线强度，因此可以通过检测透过被检物体后的射线强度的差异，来判断被检物体中是否存在缺陷。 方法：照相法、电离检测法、荧光屏直接观察法、电视观察法。 特点：可以根据不同检测厚度来调节能量（X射线的强度可由管电流和管电压灵活调节），灵敏度高；在垂直电子束的方向上最强，在平行电子束的方向上最弱。（X射线的强度在空间的分布是不均匀的，而且具有一定的扩散角，并不是平行光。） 防护要点：屏蔽防护法，利用各种屏蔽物体吸收射线，以减少射线对人体的伤害；距离防护法；时间防护法，让射线照相检测人员尽可能减少接触射线的时间，以保证其在任一天都不超过国家规定的最大允许剂量当量（17mrem）。
超声检测 一、是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确） 1、超声波只能在弹性介质中产生和传播.( × ) 2、由于机械波是由机械振动产生的，所以波长等于振幅.( × ) 3、超声表面波不能在液体表面传播(○) 4、超声波在介质中的传播速度即为质点的振动速度.( × ) 5、一般固体介质中的声速随温度升高而增大.( × ) 6、超声波在异质界面上倾斜入射时,同一波型的声束反射角等与于入射角(○) 7、当声束以一定角度入射到不同介质的界面上，会发生波形转换.( ○ ) 8、在同一固体材料中，传播纵、横波时声阻抗不一样.( ○ ) 9、声阻抗是衡量介质声学特性的重要参数，温度变化对材料的声阻抗无任何影响.( × ) 10、第二介质中折射的横波平行于界面时的纵波入射角为第一临界角.( × ) 11、第二介质中折射的横波其折射角达到90°时的纵波入射角为第二临界角(0) 12、只有当第一介质为固体介质时，才会有第三临界角.( 0 )
13、超声波入射到C1
