实验报告一平面刚架内力计算程序APF
总信息：NJ= NE= NZ= NB= NP= NF= E0= DS= 结点坐单元信截面信约束信结点荷非结点
二、有关计算结果摘录：
三、结果分析：
[0729]《结构力学》 1、桁架计算的结点法所选分离体包含几个结点 A. 单个 2、固定铰支座有几个约束反力分量 B. 2个 3、从一个无多余约束的几何不变体系上去除二元体后得到的新体系是 A. 无多余约束的几何不变体系 4、两刚片用三根延长线交于一点的链杆相连组成 A. 瞬变体系 5、定向滑动支座有几个约束反力分量 B. 2个 6、结构的刚度是指 C. 结构抵抗变形的能力 7、桁架计算的截面法所选分离体包含几个结点 B. 最少两个 8、对结构进行强度计算的目的，是为了保证结构 A. 既经济又安全 9、可动铰支座有几个约束反力分量 A. 1个 10、固定支座(固定端)有几个约束反力分量 C. 3个 11、改变荷载值的大小，三铰拱的合理拱轴线不变。 A.√ 12、多余约束是体系中不需要的约束。 B.× 13、复铰是连接三个或三个以上刚片的铰 A.√ 14、结构发生了变形必然会引起位移，结构有位移必然有变形发生。 B.×
15、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。 A.√ 16、一根连杆相当于一个约束。 A.√ 17、单铰是联接两个刚片的铰。 A.√ 18、连接四个刚片的复铰相当于四个约束。 B.× 19、虚功原理中的力状态和位移状态都是虚设的。 B.× 20、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。 A.√ 21、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。 A.√ 22、一个无铰封闭框有三个多余约束。 A.√ 23、三铰拱的水平推力不仅与三铰的位置有关，还与拱轴线的形状有关。 B.× 24、三铰拱的主要受力特点是：在竖向荷载作用下产生水平反力。 A.√ 25、两根链杆的约束作用相当于一个单铰。 B.× 26、不能用图乘法求三铰拱的位移。 A.√ 27、零杆不受力，所以它是桁架中不需要的杆，可以撤除。 B.× 28、用图乘法可以求等刚度直杆体系的位移。 A.√ 29、连接四个刚片的复铰相当于四个约束。
结构力学（二）上机试验结构力学求解器的使用 上机报告 班级： 姓名： 学号： 日期：
实验三、计算结构的影响线 1．实验任务 （1）作以下图示梁中截面D 的内力D M 、QD F 的影响线。 观览器：D M 的影响线 观览器：QD F 的影响线 D |F=1 3 365
编辑器： 结点,1,0,0 结点,2,3,0 结点,3,6,0 结点,4,12,0 结点,6,6,1 结点,5,17,1 单元,1,2,1,1,0,1,1,1 单元,2,3,1,1,1,1,1,1 单元,3,4,1,1,1,1,1,0 单元,3,6,1,1,0,1,1,0 单元,6,5,1,1,0,1,1,0 结点支承,1,3,0,0,0 结点支承,4,1,0,0 结点支承,5,3,0,0,0 影响线参数,-2,1,1,3 影响线参数,-2,1,1,2 End
作以下图示梁中截面D 的内力D M 、QD F 的影响线。 观览器： D M 的影响线 QD F 的影响线
编辑器： 结点,1,0,0 结点,2,2,0 结点,3,4,0 结点,4,6,0 结点,5,8,0 结点,6,0,1 结点,7,8,1 结点,8,2,1 结点,9,4,1 结点,10,6,1 单元,1,2,1,1,0,1,1,1 单元,2,3,1,1,1,1,1,1 单元,3,4,1,1,1,1,1,1 单元,4,5,1,1,1,1,1,0 单元,1,6,1,1,1,1,1,0 单元,6,8,1,1,0,1,1,0 单元,8,9,1,1,0,1,1,0 单元,9,10,1,1,0,1,1,0 单元,10,7,1,1,0,1,1,0 单元,7,5,1,1,0,1,1,0
结构力学实验报告 班级12土木2班 姓名 学号
实验报告一 实验名称 在求解器中输入平面结构体系 一实验目的 1、了解如何在求解器中输入结构体系 2、学习并掌握计算模型的交互式输入方法； 3、建立任意体系的计算模型并做几何组成分析； 4、计算平面静定结构的内力。 二实验仪器 计算机，软件：结构力学求解器 三实验步骤 图2-4-3 是刚结点的连接示例，其中图2-4-3a 中定义了一个虚拟刚结点和杆端的连接码；各个杆端与虚拟刚结点连接后成为图2-4-3b 的形式，去除虚拟刚结点后的效果为图2-4-3c 所示的刚结点；求解器中显示的是最后的图2-4-3c。图2-4-4 是组合结点的连接示例，同理，无需重复。铰结点是最常见的结点之一，其连接示例在图2-4-5 中给出。这里，共有四种连接方式，都等效于图2-4-5e 中的铰结点，通常采用图2-4-5a 所示方式即可。值得一提的是，如果将三个杆件固定住，图2-4-5b~d 中的虚拟刚结点也随之被固定不动，而图2-4-5a 中的虚拟刚结点仍然存在一个转动自由度，可以绕结点自由转动。这是一种结点转动机构，在求解器中会自动将其排除不计①。结点机构实际上也潜存于经典的结构力学之中，如将一个集中力矩加在铰结点上，便可以理解为加在了结点机构上（犹如加在可自由转动的销钉上），是无意义的。 综上所述，求解器中单元对话框中的“连接方式”是指各杆端与虚拟刚结点的连接方式，而不是杆件之间的连接方式。这样，各杆件通过虚拟刚结点这一中介再和其他杆件间接地连接。这种处理的好处是可以避免结点的重复编码（如本书中矩阵位移法中所介绍的），同时可以方便地构造各种
结构力学 桁架结构受力性能实验报告 学号：1153377 姓名：周璇 专业：土木工程 实验时间：2016年05月04日周三，中午12:30-13:30 实验指导教师：陈涛 理论课任课教师：陈涛
一、实验目的 （1）参加并完成规定的实验项目内容，理解和掌握结构的实验方法和实验结果，通过 实践掌握试件的设计、实验结果整理的方法。 （2）进行静定、超静定结构受力的测定和影响线的绘制。 二、结构实验 （一）空间桁架受力性能概述 桁架在受结点荷载时，两边支座处产生反力，桁架中各杆件产生轴力，如图1.1为在抛物线桁架结点分别加载时结构示意图。用Q235钢材，桁架跨度6?260=1560mm，最大高度260mm。杆件之间为铰接相连。杆件直径为8mm。 图1.1 （二）实验装置 图1.2为框架结构侧向受力实验采用的加载装置，25kg挂钩和25kg砝码。采用单结点集中力加载，由砝码、挂钩施加拉力，应变片测算待测杆件应变。结构尺寸如图1.2所示。 图1.2 （三）加载方式 简单多次加载，将挂钩和砝码依次施加在各个结点，待应变片返回数据稳定后，进行采集。采集结束后卸下重物，等待应变片数值降回初始值后再向下一节点施加荷载，重复采集操作。 （四）量测内容 需要量测桁架待测杆件的应变值在前后四对桁架杆布置单向应变片，具体布置位置如图 1.2 所示，即加粗杆件上黏贴应变片。 三、实验原理 对桁架上的5个位置分别施加相同荷载，记录不同条件下各杆件的应变值。 由公式 2 4 F A E d A σ σε π ? ?= ? = ? ? ?= ?
可以得到 24 d E F πε = 其中： F ——杆件轴力 E ——Q235钢弹性模量 d ——杆件直径 ε ——杆件应变值 σ ——杆件应力 A ——杆件横截面积 因而可以求得各杆件轴力，进而得到不同杆件的轴力影响线。 四、实验步骤 （1）将载荷挂在加载位置1，待应变片返回数据稳定后，采集相应应变数据。 （2）待应变片数值降回初始值后，重复（1）中操作，将荷载分别挂在加载位置2,3,4,5，分别采集记录各自对应的各杆件应变数据。 五、实验结果与整理 表2.1 实验原始数据 将对应位置杆件应变值取平均值，得到所示一榀桁架四根杆件的应变值如表2.2所示。 利用公式 24 d E F πε = 其中，8d mm = ，Q235钢弹性模量5210E MPa =? 经过计算可以得到不同加载位置下桁架不同杆件的轴力值，如表2.3所示。
名师整理优秀资源 1：[论述题] 1、（本题10分）作图示结构的弯矩图。各杆EI相同，为常数。图 参考答案： 先对右下铰支座取整体矩平衡方程求得左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆作为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左）。反力求出后，即可绘出弯矩图如图所示。图 2：[填空题]2、（本题3分）力矩分配法适用于计算无结点超静定刚 架。参考答案：线位移 3：[单选题]
7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是 ：弯矩图和剪力图D：轴力图C：剪力图B：弯矩图A 名师整理优秀资源 参考答案：B 4：[填空题]1、（本题5分）图示梁截面C的弯矩M = （以下侧受拉C 为正）图 参考答案：aF P5：[判断题]4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。参考答案：错误 6：[判断题]3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。 参考答案：错误 7：[判断题]1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。 参考答案：错误 8：[论述题]2、（本小题10分）试对下图所示体系进行几何组成分析。 参考答案：结论：无多余约束的几何不变体系。 9：[单选题]1、(本小题3分）力法的基本未知量是 A：结点角位移和线位移B：多余约束力C：广义位移D：广义力 参考答案：B 10：[单选题]2、（本小题3分）静定结构有温度变化时 A：无变形，无位移，无内力B：有变形，有位移．无内力 C：有变形．有位移，有内力D：无变形．有位移，无内力 参考答案：B 11：[判断题]2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。参考答案：错误 12：[判断题]5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。参考答案：正确
结构力学求解器学习报告 一、实习目的 结构力学上机实习使训练学生使用计算机进行结构计算的重要环节。通过实习，学生可以掌握如何使用计算机程序进行杆系结构的分析计算，进一步掌握结构力学课程的基本理论和基本概念。在此基础上，通过阅读有关程序设计框图，编写、调试结构力学程序，学生进一步提高运用计算机进行计算的能力，为后续课程的学习、毕业设计及今后工作中使用计算机进行计算打下良好的基础。 二、实习时间 大三上学期第19周星期一至星期五。 三、实习内容 本次实习以自学为主，学习如何使用结构力学求解器进行结构力学问题的求解，包括：二维平面结构（体系）的几何组成、静定、超静定、位移、内力、影响线、自由振动、弹性稳定、极限荷载等。对所有这些问题，求解器全部采用精确算法给出精确解答。 四、心得体会 第一天上机时，张老师对结构力学求解器的使用方法进行了简单的介绍，然后就是学生自己自学的时间了。每个学生都有自己对应的题目要完成，在完成这些题目的同时，我也逐渐对结构力学求解器的运用更加自如。 从刚开始的生疏到最后的熟练运用，我遇到了不少问题：①第一次使用在有些问题上拿不定注意，例如，在材料性质那一栏，我不知
道是EA和EI的取值②第一次接触这个软件，在使用过程中不知道该如何下手，题目条件的输入顺序也很模糊。③经常会忘记添加荷载的单位，导致计算结果出现问题。④对于有些命令不能很明确的知道其用法，致使在使用时经常出错。在面对这些问题时，我一般都会向同学和老师寻求帮助，直到最终将问题解决。 通过这几天的上机实习，不仅让我进一步掌握了结构力学的知识，同时，还使我对结构力学求解器有了更深入的了解： 1. 结构力学求解器首先是一个计算求解的强有效的工具。对于任意平面的结构，只要将参数输进求解器，就可以得到变形图和内力图，甚至还可以求得临界荷载等问题。 2.即便是结构力学的初学者，只要会用求解器，也可以用求解器来方便地求解许多结构的各类问题，以增强对结构受力特性的直观感受和切实体验。 3.书本中的方法并非所有类型的问题都可以解决，例如，不规则分布的荷载以及超静定结构用传统方法比较困难，但用求解器就较为简单。而且，用求解器求解问题时可以不忽略轴向变形等书本中忽略的条件，与实际更加相符。 4.求解器可以用静态图形显示结构简图、变形图、内力图，还可以用动画显示机构模态、振型等动态图形。利用复制到剪贴板的功能，可以将结构简图、变形图、内力图以点阵图或矢量图的形式粘贴到word文档中，并可以方便地进行再编辑。
实验报告一 平面刚架内力计算程序APF 实验目的：(1)分析构件刚度与外界温度对结构位移的影响，如各杆刚度改变对内力分布的影响、温度因数对内力分布的影响。 (2)观察并分析刚架在静力荷载及温度作用下的内力和变形规律，包括刚度的变化，结构形式的改变，荷载的作用位置变化等因素对内力及变形的影响。对结构静力分析的矩阵位移法的计算机应用有直观的了解 (3)掌握杆系结构计算的《结构力学求解器》的使用方法。通过实验加深对静定、超静定结构特性的认识。 实验设计1： 计算图示刚架当梁柱刚度12I I 分别为15、11、15、1 10时结构的内力和位移，由此分析当刚架在水平荷 载作用下横梁的水平位移与刚架梁柱 比（1 2I I ）之间的关系。(计算时忽略轴向变形)。 数据文件： (1)变量定义,EI1=1,EI2=0.2(1,5,10) 结点,1,0,0 结点,2,0,4 结点,3,6,4 结点,4,6,0 单元,1,2,1,1,1,1,1,1 单元,2,3,1,1,1,1,1,1 单元,3,4,1,1,1,1,1,1 结点支承,1,6,0,0,0,0 结点支承,4,6,0,0,0,0 结点荷载,2,1,100,0 单元材料性质,1,1,-1,EI1,0,0,-1 单元材料性质,2,2,-1,EI2,0,0,-1 单元材料性质,3,3,-1,EI1,0,0,-1 (2)变量定义,EI1=5(1,0.2,0.1),EI2=1 结点,1,0,0 结点,2,0,4 结点,3,6,4 结点,4,6,0 单元,1,2,1,1,1,1,1,1 单元,2,3,1,1,1,1,1,1 单元,3,4,1,1,1,1,1,1 结点支承,1,6,0,0,0,0 结点支承,4,6,0,0,0,0 结点荷载,2,1,100,0 单元材料性质,1,1,-1,EI1,0,0,-1 单元材料性质,2,2,-1,EI2,0,0,-1 单元材料性质,3,3,-1,EI1,0,0,-1 主要计算结果： 位移：
西南交《结构力学E》离线作业 一、单项选择题(只有一个选项正确，共13道小题) 1. 瞬变体系在一般荷载作用下( Ｃ) (A) 产生很小的内力 (B) 不产生内力 (C) 产生很大的内力 (D) 不存在静力解答 2. 图示体系为：Ｂ (A) 几何不变无多余约束 (B) 几何不变有多余约束； (C) 常变体系； (D) 瞬变体系。 3. 图示某结构中的AB杆的隔离体受力图，则其弯矩图的形状为( Ｂ)
(A) 图a (B) 图b (C) 图c (D) 图d 4. 图示结构：Ｂ (A) ABC段有内力； (B) ABC段无内力； (C) CDE段无内力； (D) 全梁无内力。 5. 常变体系在一般荷载作用下（Ｄ） (A) 产生很小的内力 (B) 不产生内力 (C) 产生很大的内力 (D) 不存在静力解答 6. 图示体系的几何组成为Ｄ
(A) 几何不变，无多余联系； (B) 几何不变，有多余联系； (C) 瞬变； (D) 常变。 7. 在弯矩图的拐折处作用的外力是（Ｂ）。 (A) 轴向外力 (B) 横向集中力 (C) 集中力偶 (D) 无外力 8. 对于图示结构，下面哪个结论是正确的。（Ｂ） (A) 该结构为桁架结构； (B) 该结构是组合结构，其中只有57杆是受拉或受压杆（二力杆）； (C) 只有杆34的内力有弯矩； (D) 除杆123外，其余各杆均为二力杆。
9. 在径向均布荷载作用下，三铰拱的合理轴线为：( Ａ) (A) 圆弧线； (B) 抛物线； (C) 悬链线； (D) 正弦曲线。 ： 10. 如图示各结构弯矩图的形状正确的是( Ｂ) (A) 如图a (B) 如图b (C) 如图c (D) 如图d 11. 静定结构在支座移动时，会产生：( Ｃ) (A) 内力； (B) 应力； (C) 刚体位移； (D) 变形。 12. 图示桁架，各杆EA为常数，除支座链杆外，零杆数为：(Ａ )
《结构力学》 1、桁架计算的结点法所选分离体包含几个结点 A. 单个 2、固定铰支座有几个约束反力分量 B. 2个 3、从一个无多余约束的几何不变体系上去除二元体后得到的新体系是 A. 无多余约束的几何不变体系 4、两刚片用三根延长线交于一点的链杆相连组成 A. 瞬变体系 5、定向滑动支座有几个约束反力分量 B. 2个 6、结构的刚度是指 C. 结构抵抗变形的能力 7、桁架计算的截面法所选分离体包含几个结点 B. 最少两个 8、对结构进行强度计算的目的，是为了保证结构 A. 既经济又安全 9、可动铰支座有几个约束反力分量 A. 1个 10、固定支座(固定端)有几个约束反力分量 C. 3个 11、改变荷载值的大小，三铰拱的合理拱轴线不变。 A.√ 12、多余约束是体系中不需要的约束。 B.× 13、复铰是连接三个或三个以上刚片的铰 A.√ 14、结构发生了变形必然会引起位移，结构有位移必然有变形发生。
B.× 15、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。 A.√ 16、一根连杆相当于一个约束。 A.√ 17、单铰是联接两个刚片的铰。 A.√ 18、连接四个刚片的复铰相当于四个约束。 B.× 19、虚功原理中的力状态和位移状态都是虚设的。 B.× 20、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。 A.√ 21、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。 A.√ 22、一个无铰封闭框有三个多余约束。 A.√ 23、三铰拱的水平推力不仅与三铰的位置有关，还与拱轴线的形状有关。 B.× 24、三铰拱的主要受力特点是：在竖向荷载作用下产生水平反力。 A.√ 25、两根链杆的约束作用相当于一个单铰。 B.× 26、不能用图乘法求三铰拱的位移。 A.√ 27、零杆不受力，所以它是桁架中不需要的杆，可以撤除。 B.× 28、用图乘法可以求等刚度直杆体系的位移。 A.√
结构力学大作业——五层三跨框架结构内力计算 专业班级：土木工程XXXX班 姓名 XXXXX 学号：XXXXX 指导教师：XX
目录 一、题目 (3) 二、任务 (5) 三、结构的基本数据 (5) 1.构件尺寸： (5) 2.荷载： (5) 3.材料性质： (5) 四、水平荷载作用下的计算 (5) 1.反弯点法 (6) 2.D值法 (8) 3.求解器法 (12) 五、竖直荷载作用下的计算 (15) 1.分层法 (16) 2.求解器法 (21) 六、感想 (24)
二、题目 结构（一） 1、计算简图如图1所示。 4 . 2 m 3 . 6 m 3 . 6 m 3 . 6 m 3 . 6 m 图1
’ 图2 q’ 图3
二、任务 1、计算多层多跨框架结构在荷载作用下的内力，画出内力图。 2、计算方法： （1） 水平荷载： D 值法、反弯点法、求解器，计算水平荷载作用下的框架 弯矩； （2） 竖向荷载：迭代法、分层法、求解器，计算竖向荷载作用下框架弯矩。 3、对各种方法的计算结果进行对比，分析近似法的误差。 4、把计算过程写成计算书的形式。 三、结构的基本数据 E h =3.0×107kN/m 2 柱尺寸：400×400，梁尺寸（边梁）：250×600，（中间梁）300×400 竖向荷载：q '=17kN/m 水平荷载：F P '=15kN 构件线刚度：)12 (,3 bh I l EI i == 柱子：43-3 10133.212 400400m I ?=?= 柱 第一层：m kN i ?=???= -152382.410133.2100.33 71 第二--五层：m kN i ?=???= -177786.310133.2100.33 72 梁： 边梁：43-3105.412 600250m I ?=?=边梁 m kN i ?=???=-225006105.4100.3373 中间梁：43-3106.112 400300m I ?=?=中间梁 m kN i ?=???=-228571 .2106.1100.3374 四、水平荷载作用下的计算 水平荷载： F P =16kN ，F p '=15kN
中国矿业大学力学与建筑工程学院 2013~2014学年度第二学期 《结构力学A1》上机实验报告 学号 班级 姓名 2014年5月26日
一、单跨超静定梁计算(50分) 1. 计算并绘制下面单跨超静定梁的弯矩图和剪力图。（20分） q =12N/m q =8N/m q =8N/m q=?8m 1 2 3 2. 如果按照梁跨中弯矩相等的原则，将梁上的荷载换算成均布荷载，则均布荷载应为多少？（10分） 2m 1m 1m 1m 1m 1m q=? 8m 3. 如果按照梁端部弯矩相等的原则，将梁上的荷载换算成均布荷载，则均布荷载应为多少？（10分） 4. 如果按照梁端部剪力相等的原则，将梁上的荷载换算成均布荷载，则均布荷载应为多少？（10分） 二、超静定刚架计算（50分） 1.刚架各杆EI 如图所示,计算刚架的弯矩图，剪力图和轴力图。（30分）
2. 若EI=106 （Nm 2 ），计算刚架一层梁和二层梁的水平位移。（20分）
弯矩图： y x 12345678 ( 1 )( 2 )( 3 )( 4 )( 5 )( 6 )( 7 ) -40.96 -16.29 3.04 19.04 25.04 19.04 3.04 -16.29 -40.96 剪力图： y x 12345678 ( 1 )( 2 )( 3 )( 4 )( 5 )( 6 )( 7 ) 26.00 22.00 18.00 12.00 -12.00 -18.00 -22.00 -26.00
解：跨中弯矩M1=25.04Nm（下部受拉）均布荷载q作用在梁上时，跨中弯矩为 M2=1/24*q*(l^2)(下部受拉) ∵M1=M2, ∴q=9.39N/m 如图所示： y x 12 ( 1 ) -50.08-50.08

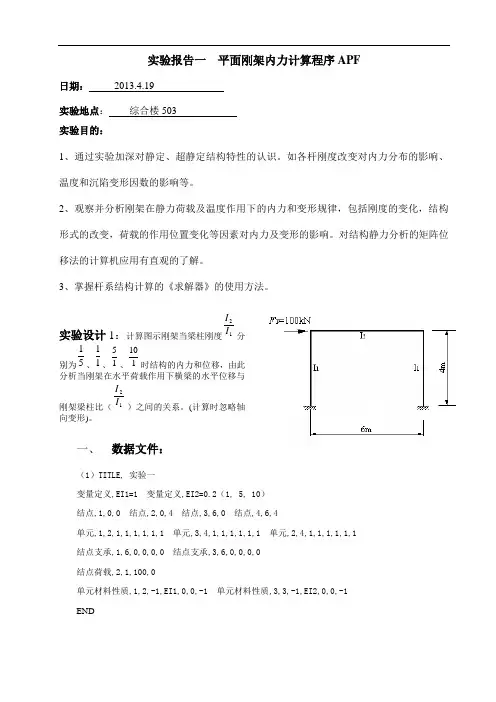

实验报告一 平面刚架内力计算程序APF 日期： 2013.4.19 实验地点： 综合楼503 实验目的： 1、通过实验加深对静定、超静定结构特性的认识。如各杆刚度改变对内力分布的影响、温度和沉陷变形因数的影响等。 2、观察并分析刚架在静力荷载及温度作用下的内力和变形规律，包括刚度的变化，结构形式的改变，荷载的作用位置变化等因素对内力及变形的影响。对结构静力分析的矩阵位移法的计算机应用有直观的了解。 3、掌握杆系结构计算的《求解器》的使用方法。 实验设计1： 别为15 、11、15、110 时结构的内力和位移，由此 分析当刚架在水平荷载作用下横梁的水平位移与刚架梁柱比（1 2I I ）之间的关系。(计算时忽略轴 向变形)。 一、 数据文件： （1）TITLE, 实验一 变量定义,EI1=1 变量定义,EI2=0.2（1, 5, 10） 结点,1,0,0 结点,2,0,4 结点,3,6,0 结点,4,6,4 单元,1,2,1,1,1,1,1,1 单元,3,4,1,1,1,1,1,1 单元,2,4,1,1,1,1,1,1 结点支承,1,6,0,0,0,0 结点支承,3,6,0,0,0,0 结点荷载,2,1,100,0 单元材料性质,1,2,-1,EI1,0,0,-1 单元材料性质,3,3,-1,EI2,0,0,-1 END
二、主要计算结果： 位移： (2)令I2=1时，I1=5,1,0.2,0.1 弯矩： (1) 令I1=1时，I2=0.2,1,5,10 ①梁柱刚度比I2：I1为1：5时的刚架弯矩图如下②梁柱刚度比I2：I1为1：1时的刚架弯矩图如下
③梁柱刚度比I2：I1为5：1时的刚架弯矩图如下④梁柱刚度比I2：I1为10：1时的刚架弯矩图如下
结构力学实验指导书（土木、力学等专业） 上海大学力学系 2009 - 3
实验一刚架（桁架）多点应力应变测量 一、实验目的 直观地了解钢架、桁架、多杆系、超静定、装配应力模拟等系统的实际工作状况，掌握实验应力分析的方法，提高工程应用的能力，并能自行设计实验方案并实施实验，从而达到掌握力学实验的基本原理与基本操作方法，提高综合分析问题与解决问题的能力。 二、实验装置及介绍 1．刚架（桁架）多功能组合试验台（拱式和三角式，见图1-1）。 2．DH3818静态电阻应变仪、GGD-B载荷显示器、计算机（参见图1-2）。 3．电阻应变计安装用材料及工具。 本实验装置“刚架（桁架）多功能组合试验台”（拱式和三角式），设计成钢架和桁架二者可转换的结构，使学生通过实验能直观地了解这二种结构的差别和受力状态的不同。利用本实验装置可以进行包括钢架静态应力分析系统、桁架静应力分析系统、不同支撑的钢架（桁架）应力分析系统、多杆系应力分析系统、超静定系统、装配应力模拟系统等多个力学实验的项目。数据处理部分采用国内先进的计算机多点自动数据采集与分析系统。此实验装置能根据学生的教学需要将各种实验内容分成几个相互独立的实验，也可将其组合成多种受力状态的综合性实验。
(a) 拱式刚架(b) 三角式刚架 图1-1 刚架（桁架）多功能组合试验装置 图1-2 多功能组合测试系统 （a） (b) (c) ( (b) （b）（c） 图1-3 刚架（桁架）的正视图上部（a）、节点局部（b）和侧视图（c）
三、实验原理 刚架及桁架是工程上最常见的结构之一，刚架及桁架模拟实验装置的结构形式如图1-15-3（a）所示，其节点局部如图1-15-3（b）所示，调节螺栓可以实现刚架和桁架结构的转换。刚架（桁架）的侧视图如图1-15-3（c）所示，调节下部的螺栓可以改变刚架（桁架）的支撑条件，同时侧面结构还具有超静定系统、装配应力模拟等实验功能。 四、实验方法及步骤 1．确定试验方案：根据需要确定要做的试验内容，进行刚架或桁架结构的组合，并设置边界条件。2．选择并确定需要测量的位置，测量尺寸和角度。 3．按照电阻应变计的粘贴工艺将电阻应变计安装在被测点上，选取合适的桥路组合。 4．连接并调试电阻应变仪：打开DH3818静态测试系统控制软件，软件的操作界面如图1-15-4所示，系统自动由“手动控制”状态切换到“自动控制”；查找机箱：选择合适的串行口COM1或COM2。5．平衡操作：输入自定义文件名，单击“平衡”按钮。若需要显示平衡结果，点击“显示平衡结果”选框；若存在不平衡点，在“未平衡测点数”下拉式列表框中显示不平衡点，找出不平衡原因。 6．进行参数设置（具体操作见仪器使用说明书），参数设置的弹出框如图1-15-5所示；选择采样方式：单次采样或定时采样。 7．打开GGD-B载荷显示器，调零；转动手柄等差加载，应变仪记录实验数据。 8．整理试验数据，并与有限元的计算结果进行比较，分析误差原因。 图1-4 DH3818静态测试系统软件的操作界面
结构力学_在线作业一 总共30题共100分 一. 单选题（共20题,共80分） 9abfbc21-be3e-single 1. 图示桁架结构中内力为零的杆件的数目（包括支座连杆）为（）。 f1da2953-4a3e-single 2. 已知图a中A端转角,则图b中中梁的B端弯矩及A端转角为（）。 （4分）A. B.
C. D. c089ab97-01fe-single 3. 图示桁架结构中杆1的轴力为（）。 （4分） e5dd4767-7704-single 4. 图示结构杆1的轴力（以拉为正）为（）。 （4分）
B. C. D. 6ea25cfc-3512-single 5. 图示梁受外力偶作用，其正确的弯矩图形状应为（）。 （4分） 86a896b8-54b6-single 6. 图示桁架结点A处水平位移不等于零的有（）。
2f588308-9b2b-single 7. 图示各体系中，几何不变且无多余约束的体系是（）。 （4分） 20f2d1b2-d659-single 8. 图示结构中K截面的剪力为（）。 （4分）
4d7190c6-1bd8-single 9. C点水平位移为（）。（4 A.（） B.（） C.（） 8808e255-17b6-single 10. 图示体系的几何组成是 （）。（4分）
158b67e8-1d1a-single 11. 对比图（a）、（b）所示同一结构两种外因作用情况下C点的挠 度和弯矩，下面结论成立的是（）。（4分） A.相等，相等。 B.相等，不相等。 C.不相等，相等。 D.，均不相等。 71c20cf5-787e-single 12. 图中各杆E值相同，三铰刚架D点的角位移为(顺时针为正)（）。 （4分） A. B. C. D. 刚体系与变形系虚位移原理的虚功方程两者的区别在于（）。（4分）
