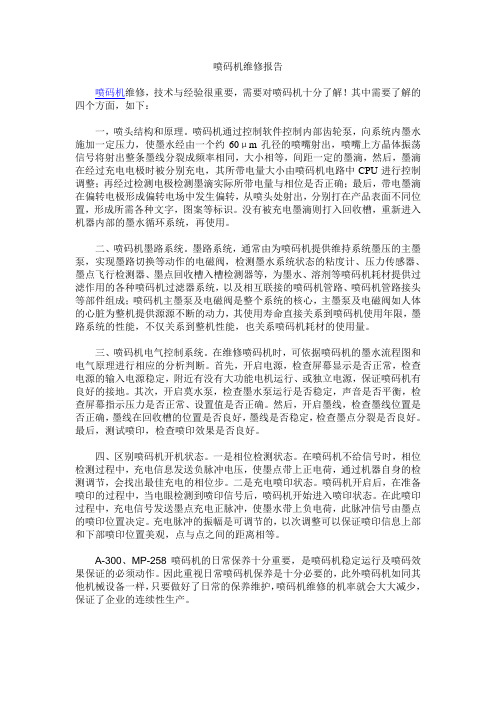

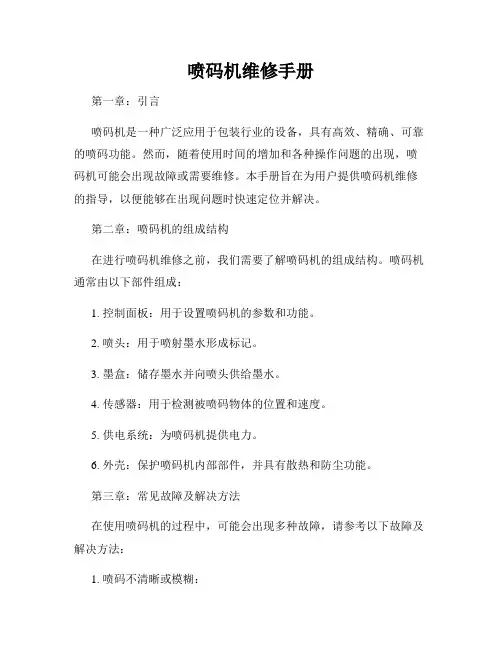

12逻辑CMOS门
控制同步器
主板芯片
强制复位键
控制管路部分泵阀主泵（黄白）
VV压力控制电磁阀（黄白）
EV供墨电磁阀（黄白）
检查电容是否损坏：1、检查外观是否裂掉、起包。
2、检查前，先将电容放电，选择合适的电容量程，再将电容插入表孔中，如果显示值与标准值相差5%，则断定电容损坏。
3、使用万用表电阻挡对电容进行充电测试，选择合适的量程，如果指针能回到无穷大，说明不漏电，如果指针回不到无穷大，说明电容漏电。
晶振接触点
高压线（可以直接用电阻挡（104KΩ）测量其到高压偏转板上偏转板的电阻，正常在33KΩ左右）
WSD-P011B喷码机 使用说明书(执行标准号：Q/20224543-6.1-2011)
杭州威士德喷码技术有限公司 一、前言 WSD-P011B喷码机（兼容SQ/2喷码机）是杭州威士德喷码技术有限公司研制、生产的7/16点阵大字符喷码机。本产品严格遵循国家电气设备安全通用要求进行设计、制造，主要应用于产品包装上喷印生产日期、批号、班次等内容。广泛用于食品、饮料、医药、化工、水泥等行业。 二、技术指标 1、打印类型：2行7点阵、1行16点阵大字符 2、字体高度：45mm（单列16点）；19mm（双列7点） 3、字符类型：标准ASCⅡ码字符、特定中文（年、月、日、时、分、个、批号、制造、有效
日期、合格、生产日期、班次、颜色、型号、规格等） 4、打印速度：10.7～61米/min 5、存储信息：15个存储器（若用ID3键盘，无论“打印存储器”还是“新建/修改信息”，只能设置1～15，否则超限，导致通讯出错，此时，只能关主机电源后重启或拔掉键盘重新插入），每个存储器最多可存储20（因存储器容量受限，暂定）个字符（一个汉字算2个字符） 6、键盘设置功能：暂用ID3键盘（新的WSD-P011键盘正改进中，2011-08可改进完毕） 7、机械尺寸： 键盘：210mm×94mm×32mm 喷头：178mm×76mm×41mm 主机：405mm×305mm×135mm 8、主机重量：4.8千克 9、传感器：+24V光电开关 10、工作电压：～220±10%V，50±1Hz 11、工作环境： 环境温度：+5～+40℃ 相对湿度：≤80% 其它条件：通风、有保护接地（必须，以免因电位差致机箱带电，用户抱怨） 12、油墨：水基或酮基 13、打印材料：渗透性表面或非渗透性表面 三、工作原理 1、接口（机箱外露）简介 Photocell---------------接光电开关 Head#1------------------接16点阵喷头1/2部分或一个7点阵喷头
1、目的 保证喷码机开关机正常，便于生产、维护保养。 2、范围 适用于马肯依玛士9020小字符喷码机。 3、具体操作 3.1、喷码机开机操作 3.1.1、首先进行目检，目检项目为（目检项目应该每次开机前检查）：机箱和电缆： A.查看电缆线的连接及接头是否有磨损或损坏。 B.查看喷码机机箱和喉管是否有磨损、损坏和漏墨。 C.如有异常向维修人员报告故障情况。 3.1.2、检查喷码机输入电源是否正常，正常则可以开机，将喷码机电源开关打开，等待3-5分钟（机器正在自动启动喷印调取墨汁、自检等工序），等待喷印键旁指示灯不再闪烁方可进行生产打印。 注意：喷印键旁指示灯闪烁时不能生产！ 打印开机过程中还应目检喷头内部是否处于正常循环。 3.1.3、目检喷头，正常开机后喷头内部各元件中间应会出现一根墨线，而且墨线正好是打入回收弯管内形成循环（在开机不打印字时油墨是不会消耗） 注意：如果没有墨线或墨线偏移，应由经培训的专业操作工进行打通喷嘴和调整墨线等喷头基本维护操作。 墨线可用厂商提供的放大镜进行观测，应该观察到一个个小墨滴。
3.1.4、机器启动完成后，当产品感应器检测到产品时，喷码机会自动开始喷印。 4、关机 当完成喷印工作后必须先执行“关闭墨线”程序，然后再按关机键关闭机器，等待2-3分钟，待初始屏幕左上角出现“OFF”时，方可拔掉电源。 4.1、关闭墨线： A、可以直接在键盘上按F8快捷键，在喷头维护菜单中找到关闭墨线选项，选择后可直接关闭。 B、可以在初始屏幕中按Esc键，在喷码机菜单中找到关闭墨线选项，选择后可直接关闭. 4.2、关闭主电源开关： 停止喷印程序结束后，直接按关机键关闭机器，等待2-3分钟，待初始屏幕左上角出现“OFF”时，方可拔掉电源。 开机程序：显示“清洁和开启喷码机” 关机程序：显示“停止喷墨并清洁”。 5、注意事项 5.1、轻拿轻放，在搬运、移动时轻拿轻放；喷码机运转时不要晃动机器，并时常监控喷印状态显示和故障指示灯。 5.2、喷码机喉管不能折叠，需盘好固定好。 5.3、生产操作中，禁止平凡开关机。
LEIBINGER初级培训资料 一：注意事项及安全 1 喷码机电源为AC220V，50HZ。必须确保电压的稳定性。在使用中必须在喷码机有地线标志上接上地线，地线直接与大地相连接。否则会影响喷印效果。 2 喷码机旁边严禁有火花及明火！（如遇到有明火及火花，请立即用沙土及灭火器灭火) 3 操作喷码机时，必须戴好防护眼镜及保护手套，如有墨水或溶剂溅入眼睛，请立即用大量清水冲洗并立即送往医院救治。 4 在喷码机工作时，严禁断电！否则造成喷码机的使用寿命。 5 保护环境。严禁将废液倒入下水管道！ 6 喷码机应定期保养。（一般为3-6个月保养一次）
二：操作过程 在插电时，现看到的是运行喷码机主板的程序及版本号至待机状态。 启动完成后，喷码机将进入待机状态
进入待机状态后，按触摸屏任意位置 触摸3-4秒后就到喷码机的运行界面
主界面的名词解释： 然后喷码机将进入主界面 （1）编辑当前文件（3）主指令单 （4）搜索器 （2）调入文件进行喷印 (5) 信息 （1）编辑当前文件是指进入现在正在喷印的文件进行编辑及修改 （2）调入文件进行喷印是指更换一条信息内容进行喷印 （3）主指令单是一个菜单，所有的都包括在里面 （4）搜索器是可以插入U盘拷信息，字体，文件等，也可以删除信息。（5）信息是指一些喷码机的一些参数。
（6） （9） （7）（8） （10）(11) (12) (13) (6)是显示当前的喷印信息。 (7)是显示喷头盖已经盖上，接通墨剂是指墨剂阀已打开，可以移动步进电机看得到墨线了。 (8)显示的当前速度及最大速度。 (9)产品计数器是用来计喷印了多少包。 (10)显示是电源开关 (11)显示灯亮表示在喷印 (12)显示灯红表示停止 (13)显示喷嘴升到喷嘴那里，箭头绿色是指回收往下移动到正常位置后（12）灯亮，灰色是指回收往上移动，关闭喷嘴。
1. 目的 为了更好的对喷码机设备操作及维护保养进行指导。 2. 范围 适用于本公司喷码机设备。 3. 职责 设备使用部门负责按本标准操作设备和日常维护，及时反馈设备使用过程中遇到的问题，工程部负责保养工作，并作记录，及时反馈设备使用过程中遇到的问题。 4. 内容 4.1首先把插头插上，再按下右侧面绿色主电源按钮，进入显示屏。 4.1.1按下（启动墨线），此时显示将提示（正在启动墨线），墨线开启时间约2.5分钟，开启后，屏幕显示，喷印（或喷头准备就绪） 4.1.2按下2或信息中选择喷印菜单，按上下键查找所需的喷印信息，再按Enter 键确定，此时屏幕下面就会显示所选择的喷印信息。 4.1.3如找不到所需喷印信息，应 第一步，从“信息”的下拉菜单选择”新建喷印信息“按Enter确认。 第二步，输入新信息名称，再按Enter确认或按F4键可直接修改当前信息。第三步，按F1键选择点阵，从键盘输入所需喷印信息内容，再按shift+F1 保存信息。 提示：按Fn键切换到中文输入，F2键插入定义的用户区，F3键改变信息属性 4.1.4调整喷印参数，进入信息菜单，通过上下键选择喷印信息参数，按Enter键确认，进入参数调整屏幕，通过上下键选择你需要调整的参数。 A）字符宽度一调整喷印字符 B）字符高度一调整喷印字符的高度 C）产品延时一调整喷印字符在产品的位置 D）选择光栅一建议和实际喷印的点阵相同（一般情况下不去更改）
喷码机操作规程页次：2/ 2 E）光栅重复一喷印内容加粗 4.1.5墨水，溶剂的添加： A）当显示屏出现下图情况，说明溶剂已经用完，取下空溶剂盒，插入新溶剂 a □ B）当显示屏出现下图图示，说明墨水已经用完，取下空墨水盒，插入新墨水 0% 4.2关闭喷码机： 喷印状态下按F1键停止墨线，显示屏下面显示正在停止墨线字样，大概1.5 分钟，喷码机自动停止墨线，将显示喷头关闭，此时可以关闭喷码机电源。 4.3故障分析： 1 ）喷印质量差或字符不完整及解决方案如下： A）喷头离被喷印产品表面距离过大，调整喷头 B）字符高度设置不对，重新设置字符高度 C）字符宽度设置不对，重新设置字符宽度 2）喷码机没有喷印，但无故障显示解决方案： A）字符高度设置太小，重新设置字符高度 B）字符宽度或延时不对，重新调整字符宽度或产品延时。
目录 1、机器主要结构及功能键----------------------- 3 2、开机----------------------------------------------- 4 3、编辑喷印信息----------------------------------- 4 4、选择喷印信息----------------------------------- 5 5、修改信息参数----------------------------------- 5 6、清洗喷嘴----------------------------------------- 6 7、关机----------------------------------------------- 7 8、日常维护保养----------------------------------- 7 9、喷码机图标解析-------------------------------- 8
一、机器主要结构及功能键 按（shift + F1）保存并退出信息 Q50 喷墨喷码机 主要部件包括： 1、显示与控制面板 2、电子设备舱 3、同步器接口 4、光电眼接口 5、电源开关 6、电源接线 7、墨水系统舱 8、喷头 1、“F1”清洗开/关机 “F2”选择喷印信息 “F3”功能主菜单 “F4”修改当前信息 2 、返回键 3、诊断菜单键 4、转换12、16点阵中/英文 5、删除键 6、确认键 7、功能方向键 8、机器运行指示灯 a、红灯亮，不能喷印 b、黄灯亮，警示灯 C、绿灯亮，正常运行灯注：机器正常运行时， 只有绿灯常亮！
操作说明 一、开机和关机 1．开机前检查供电电源的稳定度、机器的接地、油墨瓶溶剂瓶中是否有油墨和溶剂。 2．打开电源开关， 按键盘上的“RUN/STOP”键，等进程显示0%时清洗喷嘴，当达到100%后墨线就会射入回收槽， 如果墨线偏离回收槽, 在“Rottweil主操作界面”按F3键“系统维护” ---F1“功能”使用上下方向箭头移动到“打通喷嘴”再使用左右方向箭头的右键至“开”，这时压力会集中于一点从喷嘴一下一下的打出，当每次墨线都能够射入回收槽，再使用上下方向箭头移动到“墨线”然后再使用左右方向箭头的右键至“开”（喷头供墨）。 或者在在“Rottweil主操作界面”按F3键“系统维护”---F1“功能” 使用上下方向箭头移动到“容积导入”再使用左右方向箭头的右键至“开”，这时需要堵住回收槽，用清洗壶不断的清洗喷嘴，使喷嘴畅通。 墨线正常后，清洁喷头内各个部件（充电极3、检测极2、上高压偏转极1、喷嘴4、下高压偏转极5、绝缘板7、回收槽6），清洁完毕后，合上喷头盖。完成开机过程。 3．关机前按“PrintMenu”喷印快捷键，进入“喷印控制”窗口，按F3键“停止喷印”，喷码机即停止喷印，然后打开喷头盖，然后按“RUN/STOP” 键两秒钟直到黄灯闪烁，喷码机将进入关机程序。在此过程中，可以使 用清洗壶向回收槽注入5-10秒稀释剂，帮助彻底回收。 4．等待机器黑屏之后，关电源开关（喷码机背面的电源开关）黄灯熄灭,合上喷头盖.(备注:喷头盖必须合上,防止灰尘堵住回收槽)。 5．清洁喷头内各个部件（充电极3、检测极2、上高压偏转极1、下高压偏转极5、绝缘板7、回收槽6）；关机时喷嘴4不需要清洁。
喷码机简易操作手册 S320正常开机流程 1(检查补充(墨水或溶剂)箱中的液体含量(如果需要，补充至2/3箱的位置，不可过量)。 2(检查机器管道或接头是否泄漏。 3(用清洗液清洁喷头(尤其喷嘴出口处)，并用空气吹干(尤其充电极)。 !小心:进行本步骤前，确认喷码机交流电源断开，否则可能造成人员伤害。 4(确信喷头正确定位于喷印产品表面(喉管无死折)。 5(检查机器地线是否连接牢固，然后再按下喷码机机箱右侧的电源开关，大约2秒钟以后 显示屏左上角系统状态栏将显示“喷码机已关闭”。此时喷码机已做好启动的准备 6，在机器控制面板上按住“墨线开关”键2秒钟以上，显示屏左上角状态栏将顺序显示“正在开机”、“墨线已开”、“喷码机就绪”，此时喷码机已完成启动过程，启动过程大约3分钟。 7(如果需要，重新编辑要喷印的信息，检查喷嘴(驱动设置)墨线及断点。 8(按下“打印开关键”，键上的指示灯亮，状态栏显示“喷码机可以喷印”，喷码机已做好 喷印信息的准备，可以喷印。 关机流程 1.按住“墨线开关键”2秒钟以上，机器状态栏依次显示“保存数据”、“正在关机”、“正在关机，自动清洗”、“正在关机”让喷码机完成自动关机过程，此后喷码机的墨箱处回收管应逐渐变为透明。等4分钟后喷码机状态栏显示“喷码机已关闭”，再按下喷码机机箱右侧的电源开关以关闭喷码机电源。 注意:每班工作开始前可检查并手工清洗喷头(如果喷头不脏可省略此步骤)。
切勿下班关机时和关机后手工清洗喷头。墨水可使喷嘴口末端范围保持干燥，并可防 止空气进入喷头而使墨水干涸，避免在喷头中结块。 !小心:如进行手工清洗步骤，确认喷码机交流电源断开，否则可能造成人员伤害。 喷码机超出15天不使用，要做“冲洗存放喷码机”的程序，并要调整各参数。喷头清洗仔细查看喷头部分是否积墨，包括喷嘴板宝石片、充电极缝隙、偏转板及 回收器。 确保喷头微朝下装入清洗托盘(防止清洗液流入喉管)，用清洗液或稀释 液冲洗干净各喷头部件 。 1 使用随机工具中的洗耳球(吹气球)将喷头吹干或晾 干。
高解析喷码机说明书 high-resolution printer manal 手持轮式在线式
简介 国内首家全内置高解析喷码机。使用水性墨水，可在一系列的多孔和半孔物体表面进行喷印，如纸张／木材／纤维等渗透型材料；使用溶剂性墨水可在其他非渗透型材料表面喷印，如塑料／金属／石材等。具有一机多用，清晰度高、性能稳定，喷印速度快、使用寿命长，字迹清楚，耗电量小，耗材经济，操作简便等多种优点，体积较小，外置墨盒，全封闭式墨路，快速更换墨盒，更换颜色，节约每一滴墨水。适用于喷印固定信息和变量信息等生产要求。
感谢信 亲爱的用户： 感谢您选择我们的产品，能够得到您的信任，我们感到十分荣幸，我们将永远珍惜每为客户的的信任。我们的产品是国内高解析领域性价比最高的品牌之一。在你购买,使用中，或者售后时的方方面面，我们会为您竭尽全力，热情细致的服务。我们会时刻保持提高产品质量，完善细节，以及谦虚谨慎满怀感恩之心的原则做事。 ---修己安人
目录整机配置清单 参数及图解 电池使用注意事项 常见问题处理 保修卡 维修记录单 安装调试签收单
设备配置清单
设备参数： 1.喷印高度：3--17mm 2.喷印速度：0.7米／秒 3.喷印精度：最高600dpi 4.打印角度：全方位 5.喷印内容：各国文字、数字、图形、条码、流水号、当前日期、 限制时间等各种符号 6.喷印距离：1-8mm可机械调节 7.可喷印信息长度：无限制 8.可存储信息数量：可见450条 9.喷印范围：渗透和非渗透材料 10.维护性：溶剂型需要清洗剂，水性不需要 11.墨水颜色：黑/红/绿/蓝/黄/白色等 12.墨水性质：水性和溶剂型 13.工作温度：-10至40度 14.充电电源要求：175-250V 50-60Hz
喷码机操作指南 一、开机：在主界面按F1(开启墨线)开机过程约3-5 分钟，墨线图标不 再闪动为开机完毕，点按机器侧面的点动开关即进入喷印状态。 二、关机：在主界面按F1（停止墨线）关机过程约3-5 分钟，墨线图标不闪动为关机完毕，然后关闭电源。注意：在关机过程如果没关机完毕断电源会导致堵喷嘴。 不能正常开机喷印解决方法 ①按F1 开机过程中出现充电故障，回收槽故障，超高压跳闸，如果出现 上诉情况的处理方法：F3 菜单功能>密码（888888）Enter(确定)>系统(S)>清洗喷嘴(F)>按Enter（确定）键后，用清洗剂冲洗喷嘴，高压偏转板，回收管等，冲洗干净后用吹球吹干（洗后如铁板上有水雾时可用风筒吹干）。>F1 放弃清洗>F1 开启墨线。 ②喷印出来的字体不规整/充电故障：F3 菜单功能>系统（S）>充电故 障停机（E）>充电故障停机>Enter>充电故障停机（S）>墨点调制值（加大数值或减小数值10-90 范围内试验）输入数值按Enter 确定键。 ③喷印不出字体/有几个产品不喷：喷头螺丝未拧紧/光眼感应头脏沾了 墨水。（调节光眼与产品距离控制在有产品光眼感应灯亮无产品光眼感应灯灭）三、信息编辑（建立新的喷印信息） F3 菜单功能>信息设定(M)>新信息(N)>输入文件名称>输入要喷印的内容 ① 按F1 可切换喷印点数有 5 7 9 12 16 19 24 点数越大字体越高，其中 12 16 有中文选择12 16后按（Fn）键（在键盘左下角）拼音输入中文输入完成后
再按Fn 键才能输入英文或数字。 ② 按F2 可插入时间，年月日,计数器等不同格式的。 ③ 按F3 可插入各种条码等 ④ 按F4 可设置这条信息的参数。 ⑤ 输入完毕同时按Shift+F1（保存当条信息）后在主界面按F2 选择信息四、喷印参数（调节喷印内容的尺寸大小） F3 功能菜单>信息设定（M）>信息参数（M）>选择相应的设置 ①有效期限（到期天数）：产品的有效期输入天数即可。 ② 宽度：喷印在产品上的字体长度，长加短减。 ③ 字符高度：喷印在产品上的字体高度，视要求在 5-9 范围内调节。 ④ 字符间距：俩个字体之间的距离，0-9 范围。 ⑤喷印延时：光电眼感应到产品后喷印内容喷印在产品的位置，加大数字即靠后 减少数字即靠前。 ⑥ 反向喷印：系统默认为（关）喷印方向与生产线方向一致，生产线与喷印 。 方向相反则设置为（开） ⑦ 倒置喷印：反向喷印和倒置喷印结合可以改变字的喷印方向，适用于不同生产 线的移动方向和喷头位置。 ⑧ 墨点加粗倍数：喷印字体加粗，需加粗即加大数值。
EASYJET喷码机 E480 使用手册
声明 ?使用机器前，请认真阅读本手册，否则由于用户非法操作而引起的人身及财产损失，本公司不会承担任何法律责任。 ?在任何情况下，喷码机只可以选用本公司认可的配件和消耗品（包括油墨和清洗剂），用户不可随意拆装机器。 ?本公司生产的机器，外观造型，系统部件，软件均申请了专利。任何单位或个人未经公司授权不得仿制盗版，否则将依法追究责任。 ?本公司保留本手册的最终解释权，如有疑问，请及时联系我们。 ?本公司保留本手册随时更新的权利，而无需事先通知用户。 ?本手册版权属依仕捷公司所有，任何单位或个人未经公司授权不得复制、摘编或以其它方式使用，否则将依法追究责任。
安全警示 人身安全 ?有的油墨和清洗剂有刺激味道，请确保在通风良好的工作场所操作喷码机。 ?有的油墨和清洗剂属易燃物，切勿在喷码机附近吸烟或使用明火，并使其远离热源。喷码机附近必须配置触手可及的灭火器。 ?使用油墨和清洗剂时，建议使用护目镜，并佩戴手套和口罩。 ?在油墨和清洗剂不慎进入眼睛或嘴巴等情况下，请用大量水冲洗，并及时采取相应的医疗措施。 ?在进行喷码机维护前，请确认其电源已断开。 ?用户不可随意拆装机器，请在专业工程师指引下操作。 ?只有经过完备培训并能胜任的人员才能操作和保养喷码机。 机器安全 ?装运要求： 1、装运机器时请用标准的包装箱，并用防震填充物填满箱子。 2、特别注意喷头的保护，完全清洗干净并打空,包括墨管接头和注入器，盖好喷头，用袋子及防震膜包裹好， 并保证不会有异物刮伤喷头。 3、装运前确保墨盒已卸下而只保留一个空盒在墨路系统内。 ?以下情况您将丧失保修的权利： 1、未使用厂家认可的专用墨水和清洗剂而造成的喷头和墨路系统的损坏。 2、随意更换耗材而造成的喷头和墨路系的损坏。如系统原来使用油基型油墨，转换成使用溶剂型油墨，因 为两种油墨会产生化学反应而损坏您的机器。 3、不符合本机的工作环境及电气要求而造成的机器损坏。 4、擅自拆装而造成的机器损坏。 5、没有按规定定期进行墨路和喷头保养，或划伤喷头，而造成的永久性故障。 6、未经专业培训的操作人员随意拆卸而造成的机器损坏。 7、自然灾害等不可抗拒因素的机器损坏。 环保 废旧油墨及清洗剂的处理应符合当地的环保规定，不能让油墨和清洗剂进入下水道系统。
文件编号：RHD-QB-K3420 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 喷码机标准操作规程示 范文本
喷码机标准操作规程示范文本 操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1目的：规范喷码机的操作。 2适用范围：外包装车间外包装岗位T210型喷码机。 3日常使用操作规程： 3.1开机前检查内容：将气源压力设定为0.5-0.8Mpa，并保证流量不低于0.2m3/min. 3.2开机规程：打开推拉阀通气后，通过调节电磁阀1前的减压阀将缓冲罐上的压力表设为 0.29Mpa；同样通过调节电磁阀8前的真空度调节阀将真空滤上的真空表压力调为0.01Mpa。同时，将墨水和稀释剂放入相应位置，并将吸管插好；按下
绿色电源开关通电后，输入密码“1”进入控制主界面，其中1为设置，2为编辑，3为墨路操作，4为打印，5为状态，6为故障查询。按“3”进入墨路操作子菜单，开机时，依据提示信息，按“G”（供墨GONGMO），墨路不畅时按“D”（打通DATONG），此时喷嘴出来的墨线呈断点的雨滴状落至回收口。若墨线未断开，呈一条线状，说明墨水粘度不够，应当停止稀释剂供给；若墨线上的墨滴有两个以上的子点出现，则说明墨水粘度太大（同时伴随的可能还有稀释剂的红灯不停闪烁），此时可适当增加真空度，调节稀释剂和墨水的供给比例，还不能解决此现象的，只能排墨处理； 3.3调试规程： 3.3.1面板中，“REN”表示“回到上步”（RETURN），“DEL”表示“空格”
不同的纸箱手持喷码机的使用方法都有所不同，但是每款设备都是有使用说明书的，如果您不知道如何使用可以查看使用说明书或者咨询售卖厂商。为了能让大家安全正确使用，威玛标识为大家总结了一些使用注意事项，希望对大家有所帮助： 1、喷码测试：在批量喷印标识前，尤其是喷码可变的二维码，条形码等，应该先进行条码喷印测试，确保可变信息能够正确扫描识读。因条码或二维码等可变标识信息必须使用专用设备才能识读，不象文字信息可以直接肉眼识读，批量生产前必须进行内容正确性检查，防止人为出错。喷码印刷的过程中，要定期抽检。 2、注意纸质的反射率：包装纸箱常用的材料是瓦楞纸，和普通白纸不同，瓦楞纸上需要注意纸质的反射率，这会影响条码的识别。 3、油墨的选择：在选择喷码机油墨时，应使用着色牢度好，渗透性小，油墨扩散适中的高性能喷码墨水，以保证条码喷码的高质量。
4、注意尺寸精度问题：在纸箱的印刷条码、二维码等可变信息时，要注意尺寸精度问题，纸箱的表面可能不是完全平整，可能会有凸凹不平，输送过程中可能受力不均，导致弯曲变形，条码在保证精度时应该有一定的容错范围。 5、条码喷印注意生产线速度：条码对条空比有严格要求，因此必须保证生产线速度的稳定，如果生产线速度变化，会引起喷印内容长度变化，对于文本内容，长度的变化一般不会影响误读，但对条码喷印，条码长度的变化会改变条空比例，造成条码无法识别。如果无法确保喷印过程中输送的稳定性，则应该配置同步器，确保喷印速度与生产线速度同步。 以上就是纸箱手持喷码机使用的一些注意事项，希望对您有所帮助，您若是有喷码机这方面的问题和需求，可以进入成都威玛标识设备有限公司官网了解更多详情或点击右侧联系电话进行咨询。 成都威玛标识设备有限公司坐落于风景秀丽的四川成都，是一家专业从事于喷码机、激光机及贴标机等包装设备的股份制高科技企业。公司与国际许多知名厂家均有合作，如英国“LINX”、“iKonMac易可玛”、“SANTUO”自动贴标视觉检测、“I netrmac”韩国大字机等威玛人核心团队及技术力量都是长期从事国内喷码与贴标行业的服务者，供职和受训于国际知名公司，并首先把自动喷码和自动贴标相结合，能够全方位的为客户提供各种喷码、贴标解决方案和长期的技术支持及优质的售后服务。 我们的优势在于：比厂家更了解客户的需求，比厂家提供更及时周到的服务，比厂家提供更实惠的价格方案，比厂家提供更全面的配套选择！经过多年的不懈努力和开拓，以优质可靠的产品，完善的售后服务体系，公司为众多知名企业提供喷码机、贴标机及配套产品和服务，产品涉及医药、食品、电子、饮料、电线
WSD-P011B喷码机 使用说明书 (执行标准号：Q/20224543-6.1-2011) 杭州威士德喷码技术有限公司
一、前言 WSD-P011B喷码机（兼容SQ/2喷码机）是杭州威士德喷码技术有限公司研制、生产的7/16点阵大字符喷码机。本产品严格遵循国家电气设备安全通用要求进行设计、制造，主要应用于产品包装上喷印生产日期、批号、班次等内容。广泛用于食品、饮料、医药、化工、水泥等行业。 二、技术指标 1、打印类型：2行7点阵、1行16点阵大字符 2、字体高度：45mm（单列16点）；19mm（双列7点） 3、字符类型：标准ASCⅡ码字符、特定中文（年、月、日、时、分、个、批号、制造、有效日期、合格、生产日期、班次、颜色、型号、规格等） 4、打印速度：10.7～61米/min 5、存储信息：15个存储器（若用ID3键盘，无论“打印存储器”还是“新建/修改信息”，只能设置1～15，否则超限，导致通讯出错，此时，只能关主机电源后重启或拔掉键盘重新插入），每个存储器最多可存储20（因存储器容量受限，暂定）个字符（一个汉字算2个字符） 6、键盘设置功能：暂用ID3键盘（新的WSD-P011键盘正改进中，2011-08可改进完毕） 7、机械尺寸： 键盘：210mm×94mm×32mm 喷头：178mm×76mm×41mm 主机：405mm×305mm×135mm 8、主机重量：4.8千克 9、传感器：+24V光电开关 10、工作电压：～220±10%V，50±1Hz 11、工作环境： 环境温度：+5～+40℃ 相对湿度：≤80% 其它条件：通风、有保护接地（必须，以免因电位差致机箱带电，用户抱怨） 12、油墨：水基或酮基
喷码机使用说明 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
第一章 使 用 条 件 与 注 意 事 项 环境温度 0-45℃ 环境湿度 10-90%RH(非结露)
额定电压 220±15%V AC 接地良好 额定功率 150W 注意事项 ！墨水及稀释（溶）剂为易燃品，喷码机、墨水和稀释（溶）剂放置应确保附近无明火，并备有干粉灭火器。 ！喷码机内有高压，进行检查电路时应切断电源，以防触电 ！墨水和稀释（溶）剂为刺激性物品，如溅入眼睛或口内，请立即用清水冲洗或及时就诊。 ！及时向墨水罐内添加墨水，及时向稀释（溶）剂罐内添加稀释（溶）剂。 ！喷码机应可靠接地以保证人身安全 ！机器使用过程中应水平放置。机器长期停用时应将墨水全部排出，用清洗剂将墨路进行清洗，方可进行长期停放。 第二章 机 器
结 构 图喷码机示意图 喷头之架：支撑、定位、固定喷头。 喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路。 YX-9100型喷码机有主机和喷头（如图）两大部分组成。 1）主机：主机上舱内部部件如图,主机正面部件如图，主机背面部件见图，主机下舱部件见图， 图主机上舱图 风扇：给主机散热。 单片机板：控制喷码机，并对喷码机的各种参数进行自动的调整，使喷码机稳定的工作。 电脑主板：与硬盘、显示屏组成电脑，通过windows系统来调控单片机板。 硬盘：和电脑主板、显示屏组成电脑，存储编辑信息。 触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进行编辑 各种喷印信息。 图主机背面图 总电源：喷码机供电开关；严禁在电脑未关闭的情况下关闭此开 关（断电情况例外）。
SQ/2 喷 码 机 操 作 手 册 单位：福州三龙喷码科技有限公司 地址：福州市福新中路岳峰工贸大厦B座五层邮编：350014 电话：0591-******** 87897006 工程部：0591-********转685 传真：0591-********-669 87897009 客服：139********
尊敬的用户： 您好！ 欢迎使用三龙大字符喷码机系列产品：SQ/2大字符喷码机。 喷码机是光机电一体化的产品。SQ/2系列采用大字符喷码机领域内最新技术，确保其低廉的使用成本和高质量的信息字符喷印效果。 在使用SQ/2系列喷码机之前，请您仔细阅读本手册。该手册能帮助您解决在安装、调试和使用过程中遇到的问题，让您尽快熟悉机器的使用，避免由于错误操作而造成的机器损坏。我们衷心希望您能够安全顺利地使用我们的产品。 您在使用过程中若有问题请及时与我们联系，我们会真诚的为您服务。 福州三龙喷码科技有限公司 2006年02月16日 本手册版权所有，未经三龙公司书面许可，任何单位和个人不得以任何方式复制、使用本手册或手册的部分内容。
注意事项及安全 1、酮基墨水及清洗溶剂为易燃品和易刺激品，喷码机、墨水和清洗溶剂 存放应确保附近无明火，具有良好的通风，并备有灭火设施（如：砂土、灭火器等）。 2、喷码机内有220V电压，在使用中，禁止在未关闭机器的电源开关前 拔电源插头，否则会造成电击伤人。 3、请勿随意插拔机内管路，操作者请勿将喷头指向自己、他人或者明火。 防止墨水溅入眼睛或口内。如有墨水或清洗溶剂溅入眼睛或口内，请立即用清水冲洗并速请医生诊治。 4、人员伤害。进行清洗工作时在喷印头前面放置一合适容器。用这种方 法收集的墨水不得重复使用。因为这种方法收集的墨水会污染喷码机里使用的墨水，合理处理这些墨水以确保没有火警及危害健康。 5、在处理墨水和溶剂时必须穿戴好有遮边的保护眼镜和保护手套。避免 长时间呼吸到墨水和溶剂，及时清理干净所飞溅出来的墨水和溶剂。 6、爱护环境，废液请不要倾倒于下水管道内。 7、喷码机应可靠接地以保证人身安全，避免机器在强磁场及强电子噪音 环境下工作，防止机内微电脑受干扰。 8、供电系统不稳定的客户，建议使用UPS给喷码机供电，尽量避免喷码 机在使用过程中突然断电，造成机器损坏影响正常工作。 9、为了确保喷码机正常使用，请定期清洗墨位系统。
170B（手持喷码机) 快速入门 本系统操作简便，按以下步骤20分钟内即可学会一般操作，再实练5分钟即可工作了。会微机的可略过1—2步 1.接上电源，打开计算机。稍侯进入WINDOWS界面。 2.双击金诺喷码，则进入金诺喷码主编辑界面。 3.这时光标停留在“在这里输入或选择文字”（文字输入窗）上并全选当前内容（反 白显示），键入需要喷印的内容（若以前已经编辑好并保存可直接选择）。 4.在文字输入窗上选择欲改变字体的文字，再单击选择键，进入字体选择窗口，按 自己的要求选择好：字体修饰、大小，单击确定键退出，可改变当前所选内容。若只改高度、宽度可单击相应窗口右端的微调键。 5.若您想加入自画图标，请参阅新建图标。 6.在文字输入上单击欲插入喷印计数的地方，在计数窗上键入起始数，单击插入键， 可插入喷印计数。 7. 在文字输入上单击欲插入喷印时间的地方，在喷印时间框内选择要插入内容， 单击插入键，可插入系统当前时间。 8.确认终端已经连接正确，打开喷码终端，这时数码管会从0~F不停滚动，表示正 在自检，约7、8秒后停到 0位，并且绿灯逐渐变亮，表示终端自检成功。 9.单击开始传输数据，弹出滚动条以后，显示传输完毕，表示可以开始喷印。 10.传输完毕，单击退出系统，关机。 11.手持终端，对准需喷印的位置，使摩擦轮接触上工作，按一下复位键，向右平 稳移动即可开始工作。 使用说明 1.注意事项 请保留好这份说明书，以便供将来参考使用。 本机必需使用指定专供墨，否则后果自负。 用户切记不要私自打开机器。 用户必须遵守说明书中的警告信息。 切勿将机器倾斜、倒置。 为了保证机器的性能和可靠性，无论您遇到任何有关服务和维修的疑问，都请和厂家维修人员联系。 技术参数如有改动，恕不另行通知。 2.技术资料 手持式喷码机技术参数 型号170B 喷印高度最高17毫米 喷印精度200*100---400dpi 字体种类中英文上百种，各种通用条形码 储藏温度10℃--40℃ 信息数量12条 墨水指标红、蓝、绿、黑油性墨、快干墨
喷码机使用培训
目录 (一)喷码机操作 (二)喷码机日常维护 (三)喷码机结构 (四)常见故障和维修 (五)墨水使用过程中的常见问题及注意事项 (六)喷码机使用安全问题
一、喷码机操作 (一)．SQ/2喷码机技术指标 1. 打印类型：大字符喷码机。 2. 字体高度：3/4”喷头（19mm7X5 13 mm 5X5） 3. 字符类型：52个ASCII 4. 打印速度：10.7米/分----61米/分 5. 接口：RS-232C,9600波特率,8位数,1位起始位, 1位停止位。 6. 存储信息：4个存储器,每个存储器可存储60个字符. 7. 软件功能：24时钟,日历,计数. 8. 操作功能：点的大小,延迟打印,字体宽度,打印方向,字体颠倒,自动清洗,光感应器的设定. 9. 喷头尺寸：76(mm)H x 41(mm)W x178(mm)L 10. 主机尺寸：310(mm)H x 310(mm)W x130(mm)D 11. 主机重量：4.8千克 12. 传感器：24v光感应器. 13. 电压：220v,50/60Hz,1.6A 14. 操作环境：38F—122F 15. 油墨：水性及油性 16. 打印材料：渗透性及非渗透性 17. 油墨容量：5加仑(18.9升)
(二)．SQ/2 喷码机的标准配置 1. SQ/2主机及供墨气泵. 2. 打印头及支架. 3. 打印头电缆线. 4. 光感应器及支架. 5. SQ-ID2键盘. 6. 电源线. 7. 操作说明书. (三)．SQ/2 喷码机的接线插座介绍 1. Photocell 接光感应器 2. Head #1 接打印头#1 ；Head #2 接打印头#2 3. Terminal 接键盘 4. Air Adjustment 气压调节.往外拉,顺时针气压调大，逆时针气压调小．往里按，卡住，不能调节．气压大小与以下有关 1）喷头与油墨桶的距离，高度有关。 2）气压泵与油墨桶的距离有关。
喷码机使用说明 Prepared on 22 November 2020
第一章 使 用 条 件 与 注 意 事 项 环境温度 0-45℃ 环境湿度 10-90%RH(非结露)
额定电压 220±15%V AC 接地良好 额定功率 150W 注意事项 ！墨水及稀释（溶）剂为易燃品，喷码机、墨水和稀释（溶）剂放置应确保附近无明火，并备有干粉灭火器。 ！喷码机内有高压，进行检查电路时应切断电源，以防触电 ！墨水和稀释（溶）剂为刺激性物品，如溅入眼睛或口内，请立即用清水冲洗或及时就诊。 ！及时向墨水罐内添加墨水，及时向稀释（溶）剂罐内添加稀释（溶）剂。 ！喷码机应可靠接地以保证人身安全 ！机器使用过程中应水平放置。机器长期停用时应将墨水全部排出，用清洗剂将墨路进行清洗，方可进行长期停放。 第二章 机 器
结 构 图喷码机示意图 喷头之架：支撑、定位、固定喷头。 喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路。 YX-9100型喷码机有主机和喷头（如图）两大部分组成。 1）主机：主机上舱内部部件如图,主机正面部件如图，主机背面部件见图，主机下舱部件见图， 图主机上舱图 风扇：给主机散热。 单片机板：控制喷码机，并对喷码机的各种参数进行自动的调整，使喷码机稳定的工作。 电脑主板：与硬盘、显示屏组成电脑，通过windows系统来调控单片机板。 硬盘：和电脑主板、显示屏组成电脑，存储编辑信息。 触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进行编辑 各种喷印信息。 图主机背面图 总电源：喷码机供电开关；严禁在电脑未关闭的情况下关闭此开 关（断电情况例外）。
智能触摸屏喷码机操作手册 一、开机/加载打印文件。打开电源→“功能键”→“加载文件”→选择要喷码的文件→“确 定”（等待几秒）→点击“打印键”（此时打印键为红色，表示正在打印） 二、编辑文件。“功能键” →“编辑文件”（等待几秒）→弹出编辑窗口→如要输入文字 （CN）、英文（EN）、数字、符号、请点击文字→然后点击白色空白处→按“编辑”键→点击清空→输入所要的信息（按EN键切换中英文符号、按Caps切换大小写）→“完成” →根据要喷印的字体、大小调整好后，将信息移动到白色空白上下中间处→“文件” →“保存或另存为” →输入文件名（可输入中文）→“确定” →“文件” →“退出” 编辑完成。 如需要在原有的文件下修改文件：“功能键”→“编辑文件”→“文件”→“打开”→选择要修改“文件” →“确定”。 三、编辑图片。“功能键”→“编辑图片”→（插入U盘）（文件名一定要为阿拉伯数字）可 直接从U盘上导入到喷码机上→“文件” →“打开” →移动设备文件→选择文件→“确定”。（注意：只要是U盘上的文件名只能为阿拉伯数字才能导入到机器上） 四、启用屏保（如长时间打印可启用屏保）“功能键” →“启用屏保”→点击任意处取消屏 保。（屏保时可将喷码机充一次电，使用时间更长） 五、设置键。 1、触发方式：按键触发（一般用于手持式）；内置电眼（一般用于在线式）； 外置电眼（一般用于非标在线式）；连喷模式（一般用于在线定时喷印） 2、喷墨方式：（分为左喷、右喷、双喷） 3、打印速度：（打印数字越大信息喷印的越长，反之数字越小喷印的越短） 4、同步倍频：启用同步轮时调整（数字越大越同步，字体越粗） 5、打印延时：延时数字越大每条信息与信息之间的时间间隔越长。 6、打印灰度：可调整字体的深浅度，数字越大，字越深，数字越小就越浅。 7、系统设置：打印脉宽（快干墨60-110调整）（普通墨110-150调整） 8、屏幕校准：当屏幕触摸不准确时可对屏幕核准一次 六、关机（先“停止打印”→然后点击屏幕上的“关机键”→然后关闭电源开关）。 ★注意：系统启动中与正在打印时严禁插拔墨盒，如长时间不用可将墨盒取下卡好。 ★常见问题处理：喷不出字/字迹模糊1、请检查墨盒是否有墨，墨盒是否安装好；2、重新加载打印文件；3、电量是否充足，充电在喷；4、检察打印脉宽是否调整正确；5、看喷头表面有无杂物，如有请用面巾纸轻轻擦拭干净；6、检察其它参数是否正确。 如出现其它异常故障，请致电厂商……
目录 使用说明 技术参数 １快速使用指南。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 ２终端操作示意图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。３３软件安装与卸载。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。４ 3.1 软件安装４ 3.1.1 运用专用U盘安装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４ 3.1.2 运用自己硬件安装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４ 3.2 软件卸载－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４４主编辑界面介绍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４ 4.1 界面介绍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４ 4.2 文本输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－7 4.2.1 文字的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－8 4.2.2 文字设置－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８ 4.2.3 文字保存－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８ 4.2.4 删除文字－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８ 4.3 图形图像的编辑与调入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９ 4.3.1 自行编辑－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９ 4.3.2 图像调入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９ 4.4 喷印日期的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－11 4.5 喷印计数的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－11 4.6 条码的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－12 4.7 预览信息－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－12 5喷印操作－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.1 终端操作示意图－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2 喷印系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2.1 开始喷印－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2.2 数据传输－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2.3 设置－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2.4 系统工具－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 5.2.5 版本信息－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 6喷码机维护－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13
S320正常开机流程 1．检查补充（墨水或溶剂）箱中的液体含量（如果需要，补充至2/3箱的位置，不可过量）。2．检查机器管道或接头是否泄漏。 3．用清洗液清洁喷头（尤其喷嘴出口处），并用空气吹干（尤其充电极）。 !小心：进行本步骤前，确认喷码机交流电源断开，否则可能造成人员伤害。4．确信喷头正确定位于喷印产品表面（喉管无死折）。 5．检查机器地线是否连接牢固，然后再按下喷码机机箱右侧的电源开关，大约2秒钟以后显示屏左上角系统状态栏将显示“喷码机已关闭”。此时喷码机已做好启动的准备 6，在机器控制面板上按住“墨线开关”键2秒钟以上，显示屏左上角状态栏将顺序显示“正在开机”、“墨线已开”、“喷码机就绪”，此时喷码机已完成启动过程，启动过程大约3分钟。7．如果需要，重新编辑要喷印的信息，检查喷嘴（驱动设置）墨线及断点。 8．按下“打印开关键”，键上的指示灯亮，状态栏显示“喷码机可以喷印”，喷码机已做好喷印信息的准备，可以喷印。 关机流程 1.按住“墨线开关键”2秒钟以上，机器状态栏依次显示“保存数据”、“正在关机”、“正在关机，自动清洗”、“正在关机”让喷码机完成自动关机过程，此后喷码机的墨箱处回收管应逐渐变为透明。等4分钟后喷码机状态栏显示“喷码机已关闭”，再按下喷码机机箱右侧的电源开关以关闭喷码机电源。 注意：每班工作开始前可检查并手工清洗喷头（如果喷头不脏可省略此步骤）。 切勿下班关机时和关机后手工清洗喷头。墨水可使喷嘴口末端范围保持干燥，并可防止空气进入喷头而使墨水干涸，避免在喷头中结块。 !小心：如进行手工清洗步骤，确认喷码机交流电源断开，否则可能造成人员伤害。 喷码机超出15天不使用，要做“冲洗存放喷码机”的程序，并要调整各参数。 喷头清洗仔细查看喷头部分是否积墨，包括喷嘴板宝石片、充电极缝隙、偏转板及 回收器。 确保喷头微朝下装入清洗托盘（防止清洗液流入喉管），用清洗液或稀释 液冲洗干净各喷头部件 。
