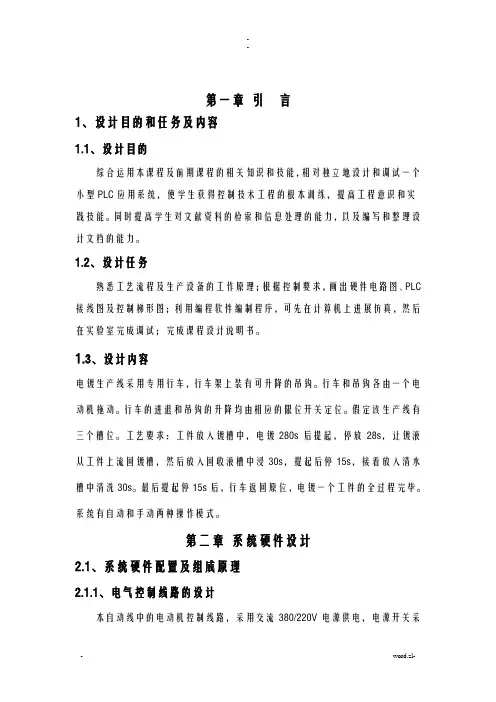

第一章引言
1、设计目的和任务及内容
1.1、设计目的
综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型PLC应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力。
1.2、设计任务
熟悉工艺流程及生产设备的工作原理；根据控制要求，画出硬件电路图、PLC 接线图及控制梯形图；利用编程软件编制程序，可先在计算机上进行仿真，然后在实验室完成调试；完成课程设计说明书。
1.3、设计内容
电镀生产线采用专用行车，行车架上装有可升降的吊钩。行车和吊钩各由一个电动机拖动。行车的进退和吊钩的升降均由相应的限位开关定位。假定该生产线有三个槽位。工艺要求：工件放入镀槽中，电镀280s后提起，停放28s，让镀液从工件上流回镀槽，然后放入回收液槽中浸30s，提起后停15s，接着放入清水槽中清洗30s。最后提起停15s后，行车返回原位，电镀一个工件的全过程结束。系统有自动和手动两种操作模式。
第二章系统硬件设计
2.1、系统硬件配置及组成原理
2.1.1、电气控制线路的设计
本自动线中的电动机控制线路，采用交流380/220V电源供电，电源开关采用刀开关与自动开关串连的组合形式，其中刀开关起隔离电源、安全检修的作用，自动开关起短路保护作用。电动机控制线路中各电机主电路接于380V电源，控制电路接于220V电源。各电机主电路采用接触器控制，并采用热继电器作过载保护，其中行车电机和吊钩电机采用电磁抱闸制动。因实际需要，吊钩电机采用
转子串电阻起动。因此，电镀行车电动机的主电路、局部照明电路、向PLC负载供电的直流稳压电源。
2.1.2、电动机的设计
本文采用三相异步电动机控制作为行车和吊钩的动力单元。三相异步电动机具有结构简单，维护容易，运行可靠，价格便宜，具有较好的为太和动态特性的有点。
2.1.3、PLC的选型
PLC的选型在PLC的应用设计当中非常的重要，目前在国内外生产的PLC种类很多，在选用PLC时应考虑以下几点：
首先规模要适当。输入、输出点数以及软件对PLC的功能及指令要求是选择PLC机型规模大小的重要依据。首先要有足够的输入、输出点数，并留有一定的裕量（百分之十的备用量）。如果只是为了实现单机自动化，或者机电一体化产品，可选用小型的PLC。如果控制系统较大，输入、输出点数较多，被控设备较分散的，可选用中型或大型的PLC。
其次功能要相当，结构要合理。对于以开关量进行控制的系统，一般的低档机就能满足要求；对于以开关量控制为主，带少量模拟量控制的系统，应选用带A/D、D/A转换，加减运算，数据传送的低档机；对于控制比较复杂，控制性能较高的系统，应选用中档或高档机。
根据以上对PLC的选型要进行的严格分析，再对照我们所设计的电镀生产线的控制系统的具体分析，我们所选用的控制系统是三菱公司的FX2N-32MR-001，CPU、电源、输入输出一体化机型，可以连接模拟量、定位、通讯、网络等各种特殊扩展设备。内置8K容量的RAM存储器，通过安装存储器卡盒，最大可扩展到16K容量。CPU处理速度0..08us/基本指令，I/O点数各为16点，便可以满足其控制要求，且有一定的裕量。
2.1.4、PLC的控制功能
PLC是一种一位处理器为核心的工业通用自动控制装置，其实质是一种工业控制用的专用计算机。因此它的组成以一般的微型计算机基本相同，也是有硬件系统和软件系统两大部分组成。
PLC 的硬件系统由基本单元、I/O 扩展单元及外部设备组成，如下图为PLC 的硬件系统的机构框架图1
图1 PLC 的硬件系统结构框图
1、微处理器（CPU ）
与通用计算机一样，CPU 是PLC 的核心部件，在PLC 控制系统中的控制系统中的作用类似于人体的神经中枢，整个PLC 工作过程都是在CPU 的统一指挥
下进行的。它的主要功能有以下几点：
（1）接受从编程器输入的用户程序和数据，送入存储器存储；
（2）用扫描方式接受输入设备的状态信号，并存入相应的数据区（输入映像寄存器）；
（3）监测和诊断电源，PLC 内部电路工作状态和用户程序编程过程中的语法错误；
打印机
盒式磁带机
电源
输
入 部 件
输
出 部 件
微处理器(CPU)
运算器
控制器
存储器
EPROM (系统程序) RAM （用户程序）
I/O
扩 展 接 口
外 部
I/O 接 口
基本单元
I/O
扩 展
单 元
接
受
现 场 信 号
驱
动
受
控 元 件
编程器 EPROM 写入器
PLC
（4）执行用户程序，完成各种数据的运算、传递和存储等功能； （5）根据数据处理的结果，刷新有关标志位的状态和输出状态寄存器表的内容，以实现输出控制、制表打印或数据通信等功能。
2、存储器
PLC 配有两种存储器：系统存储器和用户存储器。系统存储器存放系统程序，用户存储器用来存放用户编织出来控制程序。
系统程序用来管理PLC 系统，不能由用户直接存取，所以，PLC 产品样本或说明书中所列的存储器类型及其容量，系指用户程序存储器而言。如FX2-24M 的存储器容量为4K 步，即指用用户程序存储器的容量。
PLC 所配的用户存储器的容量 大小差别很大，通常中小型PLC 的用户存储容量在8K 步以下，大型PLC 的存储了容量可达到或超过256K 步。
3、输入\输出(I/O)部件
如上图1所示中的输入部件和输出部件也成为输入/输出单元或输入/输出模块。实际生产过程中产生的输入信号多种多样信号电平各不相同，而PLC 所能处理的信号只能是标准电平，因此必须通过输入模块将这些信号转换成CPU 能够接受和处理的标准电平信号。同样外部执行元件如电磁阀、接触器、继电器等所需要的控制信号电平也千差万别，亦必须通过输出模块将CPU 输出的标准电平信号转换成这些执行元件所能接收的控制的信号。所以，输入/输出模块实际上是CPU 与现场输入输出设备之间的连接部件，起着PLC 与被控制对象间传递输入输出信号的作用。
PLC 输入/输出模块的电路框图2.1、图2.2所示。
滤波器 输入 状 态 寄 存 器
滤波器 信
号 接 收 回 路
滤波器 隔离器 隔离器
隔离器
外
部 输 入 信 号
图2.1 输入接口
图2.2 输出接口
为提高抗干扰能力，一般的输入/输出模块都有光电隔离装置。在数字量I/O 模块中广泛采用由发光二接管和光电三接管组成的光电耦合器，在模拟量I/O 模块中通常采用隔离放大器。
来自工业生产现场的输入信号经输入模块进入PLC 。这些信号有的是数字量，有的是模拟量；有的是直流信号，有的是交流信号。使用时要根据输入信号的类型选择何时得输入模块。
由PLC 产生的输出控制信号经过输出模块去驱动负载，如电镀上的升降电动机的起停和正反转、阀门的开闭、设比的移动、升降等。和输入模块相同，与输出模块相接的负载所需的控制信号有的是属质量，有的模拟量；有的交流，有的是直流。因此，同样需要根据负载性质选择合适的输出模块。PLC 具有多种模块，常见的有属质量I/O 模块和模拟量I/O 模块，以及快速响应模块、高速计数模块、通信接口模块、温度控制模块、中断控制模块、PID 控制模块和位置控制模块等多种。I/O 模块的类型、品种与规格越多，PLC 系统的灵活性越好；I/O 模块的I/O 容量越大，PLC 系统的适应性越强。
信 号 发 送 回 路
输 出
状 态 寄 存 器
保存器 隔离器 功率放大器
保存器 隔离器 功率放大器
保存器
隔离器
功率放大器
外 部
设 备
2.2、系统硬件电路图2.2.1、主电路图
专用行车的
前后和升降运
动由三相交流
异步电动机拖
动，根据电镀行
车的起吊重量，
选用两台电动
机进行拖动。主
电路拖动控制
系统如图所示，
其中，行车的前
进和后退，吊钩
的上T升和下
降控制分别通
过两台电动机
M1、M2的正、反转来控制。图3 主电路图
本图没有给三相异步电动机加热继电保护器，是因为三相异步电动机工作时间是以秒计算的，工作时间较短；根本不会造成三相异步电动机发热而损坏。所以本图可以不用热继电保护器KM4
FU1
M1 3~
M2
3~
FU2FU3
KM1
KM2
KM3
2.2.2、I/O分配表
输入信号输出信号
名称功能编号名称功能编号SB1 启动X000 SQ4 行车限位（后退）X014
SB2 停止X001 SQ5 吊钩限位（提升）X015
SB3 吊钩提升X002 SQ6 吊钩限位（下降）X016
SB4 吊钩下降X003
SB5 行车前进X004 输出信号
SB6 行车后退X005 名称功能编号
SA 选择开关
（手动）
X006 HL 原位指示灯Y000
SA 选择开关
（自动）X007 KM1 吊钩提升电机正
转接触器
Y001
SQ1 行车限位
（前进）X011 KM2 吊钩提升电机反
转接触器
Y002
SQ2 行车限位
（后退）X012 KM3 行车电机正转接
触器
Y003
SQ3 行车限位
（后退）X013 KM4 行车电机反转接
触器
Y004 图4 I/O分配表
2.2.3、I/O 接线图
第三章 系统软件设计
3.1、系统功能分析
3.1.1、工艺流程图及控制流程
电镀生产线有三个槽（实际应用还会多些），工件由装有可升降吊钩的行车带动，经过电镀、镀液回收、清洗等工序，完成工件的电镀全过程。工艺要求为：工件放入镀槽中，电镀280s 后提起，停放28s,让镀液从工件上流回镀槽，然后放入回收液槽中浸30s,提起后停15s ，接着放入清水槽中清洗30s ，最后提起停15s 后，行车返回原位，一个工件的电镀过程结束。电镀生产线的工艺流程如图。
24V
X000 X001 X002X003
X004
X005 X007 Y002 Y001 Y003 X006 X011 X012 X014 X015 X016 X013 Y004
COM
COM
SB1 SB2 SB3 SB4 SB5 SB6 SA SA SQ1 SQ2 SQ3 SQ4 SQ5 SQ6
KM1 KM2 KM3 KM4
220V
F X 2N - 32M R -001
Y000 HL FU
图5 PLC 控制系统I/O 接线
图6 电镀工艺流程图
控制流程
电镀生产线除装卸工件外，要求整个生产过程能自动进行，这主要体现在行车的控制上，同时还要求行车和吊钩的正反向运行均能实现点动控制，以便对设备进行调整和检修。图是电镀生产线的自动工作状态流程图。自动控制过程如下：行车在原位，吊钩下降到最下方，限位开关SQ4、SQ6被压下，操作人员将要电镀的工件放在挂具上，即可开始电镀工作。
（1）吊钩上升按下启动按钮SB1，使辅助继电器M1接通，吊钩提升电机正转，吊钩上升，当碰撞到上限位开关SQ5时，吊钩上升停止。
（2）行车前进在吊钩上升停止的同时，辅助继电器M2接通，行车电机正转前进。
（3）吊钩下降行车前进碰撞到右限开关SQ1，行车停止前进，同时辅助继电器M3接通，吊钩电机反转，吊钩下降。
（4）定时电镀吊钩下降碰撞到下限位开关SQ6动作时，同时辅助继电器
M4接通，使定时器T0定时280S，开始电镀。
（5）吊钩上升定时器T0定时时间一到，辅助继电器M5接通，吊钩电机正
转，吊钩上升。
（6）定时滴液吊钩上升碰撞到上限位开关SQ5时，吊钩停止上升，同时辅助继电器M6接通，定炻器TI定时28S开始，工件滴液。
（7）行车后退 T1定时时间到，辅助继电器M7接通，行车电机反转，行车后退，转入下道镀液回收工序。
（8）吊钩下降行车后退，碰撞到第一个左限位开关SQ2，行车后退停止，吊钩电机反转，同时辅助继电器M8接通，吊钩下降。
（9）浸收回液吊钩下降碰撞到下限位开关SQ6时吊钩停止下降，同时辅助继电器M9接通，使定时器T2定时30S开始，工件浸收回液。
（10）吊钩上升定时器T2定时时间到，辅助继电器M10接通，吊钩电机正转，吊钩上升。
（11）工件滴液吊钩上升碰撞到上限位开关SQ5时，吊钩停止上升，辅助继电器M11接通，定时器T3定时15S开始，工件滴液。
（12）行车后退定时器T3定时时间到，辅助继电器M12接通，行车后退，转入下道工序清水槽清洗。
（13）吊钩下降行车后退碰撞到第二个左限位开关SQ3，行车停止后退，辅助继电器M13接通，吊钩电机反转，吊钩下降。
（14）清水槽清洗吊钩下降碰撞到下限位开关SQ6，吊钩停止下降，辅助继电器M14接通，定时器T2开始定时30S，工件于清水槽中清洗开始。
（15）吊钩上升 T2定时时间到，辅助继电器M15接通，吊钩电机正转，吊钩上升。
（16）工件滴液吊钩上升碰撞到上限位开关SQ5，吊钩停止上升，辅助继电器M16接通，定时器T3定时15S开始，工件滴液。
（17）行车后退定时器T3定时时间到，辅助继电器M17接通，行车后退。
（18）吊钩下降当行车后退碰撞到左限位开关SQ4时，行车停止后退，辅助继电器M18接通，吊钩电机反转，吊钩下降。
（19）复位吊钩下降碰撞到下限位开关SQ6，吊钩停止下降，辅助器M19接通，行车复位，按下SB2，行车停止，工作人员此时可以取下工件，整个电镀过程结束。
若再次按下SB1，则开始下一个工作循环工作过程。
3.1.2、工作状态流程图
图7 工作状态流程图
3.2、控制程序设计思路
3.2.1、梯形图的介绍
一个梯形图有左边的一条垂直向下的线及若干条与之相交并向右延伸的分支线组成。一个梯形图，左边的称为母线，相当于电气控制线路中的电源线。分支线称为回路，在回路上有常开或常闭触点的串联或并联。
如果触点ON，从母线来的“能流”就可以通过该触点；若触点OFF，则“能
留”不能通过。若“能留”通过一系列串联或并联的触点到达了继电器线圈，则其通电，否则，线圈不能通电。线圈通电习惯上也称为线圈得电，线圈不能通电习惯上也称线圈失电。
从计算机程序设计的角度来看，分支线回路也称为指令行，常开、常闭触点可认为是沿指令行设置的条件，这些条件的逻辑组合，可以决定右边指令的执行结果。
指令可以分支，可以会合，指令行上垂直的一对线称为条件（即触点）
无斜线穿过的条件称为常开条件（NO，常开触点），有斜线穿过的条件称为常闭条件（NC，常闭触点）每个条件上或下标注的数字表示指令的操作数位。梯形图右边是指令，该指令的状态由左侧的条件来决定。
3.2.2、梯形图编程
1．软继电器
PLC梯形图中的某些编程元件沿用了继电器这一名称，如输入继电器、输出继电器、内部辅助继电器等，但是它们不是真实的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存储单元相对应。该存储单元如果为“1”状态，则表示梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状态是该软继电器的“1”或“ON”状态。如果该存储单元为“0”状态，对应软继电器的线圈和触点的状态与上述的相反，称该软继电器为“0”或“OFF”状态。使用中也常将这些“软继电器”称为编程元件。
2．能流
如下图所示触点1、2接通时，有一个假想的“概念电流”或“能流”从左向右流动，这一方向与执行用户程序时的逻辑运算的顺序是一致的。能流只能从左向右流动。利用能流这一概念，可以帮助我们更好地理解和分析梯形图。
图8 能流图
3．母线
梯形图两侧的垂直公共线称为母线(Bus bar)。在分析梯形图的逻辑关系时，为了借用继电器电路图的分析方法，可以想象左右两侧母线（左母线和右母线）之间有一个左正右负的直流电源电压，母线之间有“能流”从左向右流动。右母线可以不画出。
4．梯形图的逻辑解算
根据梯形图中各触点的状态和逻辑关系，求出与图中各线圈对应的编程元件的状态，称为梯形图的逻辑解算。梯形图中逻辑解算是按从左至右、从上到下的顺序进行的。解算的结果，马上可以被后面的逻辑解算所利用。逻辑解算是根据输入映像寄存器中的值，而不是根据解算瞬时外部输入触点的状态来进行的。3.2.3、梯形图编程规则
梯形图作为一种编程语言，绘制时有一定的规则。在编辑梯形图时，要注意以下几条：
(1)梯形图的各种符号，要以左母线为起点，右母线为终点从左向右分行绘出。每一行的触点群构成该行梯形图的“执行条件”，与右母线连接的是输出线圈，功能指令，不能是触点。一行写完，自上而下依次再写下一行。注意触点不能接在线圈的右边。
(2)触点应画在水平线上，不能画在垂直分支线上。
(3)不包含触点的分支应放在垂直方向，不可水平方向设置，以便于识别触点的组合和对输出线圈的控制路径。
(4)如果有几个电路块并联时，应将触点最多的支路块放在最上面。若有几
个支路块串联时，应将并联支路多的尽量靠近左母线。
(5)遇到不可编程的梯形图时，可根据信号流对原梯形图重新编排，以便于正确进行编程。
3.2.4、语句表程序的编程规则
在许多场合需要将绘好的梯形图列写出指令语句表程序，根据梯形图上的符号及符号间的互相关系正确的选取指令及注意正确的表达顺序是很重要的
(1)利用PLC基本指令对梯形图编程时，必须要按信号单方向从左到右、自上而下的流向原则进行编写。
(2)在处理较复杂的触点结构时，如触点块的串联并联或堆栈指令，指令表的表达顺序为：先写参与因素的内容，再写参与因素间的关系。
3.2.5、电镀生产线梯形图设计
顺序流程图
顺序控制功能图又称为状态转移图或功能表图，它是描述控制系统的控制过程、功能和特性的一种图形，也是设计可编程控制器的顺序控制程序的有力工具。顺序控制功能图并不涉及所描述的控制功能的具体技术，它是一种通用的技术语言，可以供进一步设计和不同专业的人员之间进行交流之用。该课题所采用的是无分支的顺序控制方法。
图9 顺序流程图
STL 梯形图程序（图6）步进梯形指令是FX 系列的，功能最好表达形式，还有一个指令RET 利用这两个指令很方便地编制顺序控制功能图和程序。
S0 S21
S22
S23
S24
S25
S26
S27
S28
S29
S30
S31
S32
S33
S34
S35
S36
S37
S38
S39
M8002 手动控制
X0启动SB1 Y1吊钩升 Y3行车进 Y2吊钩降 T0电镀时间 Y1吊钩升 T1滴液 Y4行车退 Y2吊钩降 T2浸回收液
X15 X11 X15 T0 K2800 X12 X16 T2 K300 X16 T1 K280 X15
T3 K150 X13 X16 T2 K300 X15 T3 K150 X14 X16 X16 X14
T3滴液
Y4行车退 Y2吊钩降 T2洗清水 Y1吊钩升 T3滴液 Y4行车退 Y2吊钩降 Y1吊钩升
3.3、电镀生产线PLC控制梯形图
图10 电镀生产线PLC控制梯形图
第四章系统调试及结果分析
4.1、系统调试
该梯形图的程序的每一步均进行了模拟仿真，发现各步都能正常工作，梯
形图正确。
图11
上图是在对程序的初始化脉冲M8002强制为ON的状态下观察对应的后续
布是否动作，阴影部分使动作的元件，可以看出此步梯形图使正确的。
图12
上图是检查定时器在满足条件时时是否开始计时。
图13
电镀流水线的PLC控制 一、控制要求 难易程度：难 1）某电镀流水线有4个槽位（自左而右ABCD排列），在上方有导轨（对应4个电镀槽安装行程开关SQA-D，当在原位（SQ1，在A槽左侧）按启动按钮SB1，则一小车（由一电机带动，正反转，能耗制动）带动工件向右运行，到达需要电镀的槽位上方（由四个选择开关SAA-D事先选择相应的槽位是否需要电镀），则自动能耗制动停止，然后下放（电机反转，带动工件下降）至SQ2（下限位开关，4个槽位共用）停止，在4个槽位分别停留不同时间（进行电镀）后上升至SQ3（上限位开关，4个槽位共用）继续右行，直至需要电镀的槽位全部电镀完毕返回原位停止。 2）到相应槽位电镀完毕后要判断右边是否还需要电镀再决定右行或返回。 3）按停止按钮则全部动作停止。 4）每一动作（上升、下降、右行、左行、电镀等）可以通过相应点动按钮控制。 3.提示 4个槽位电镀右行、制动、下降、电镀、上升具有明显的顺序性，可分别用4个移位指令来表述状态，按启动按钮或一个槽电镀完毕根据启动前的选择开关决定下一个槽的移位字是否启动来决定是否跳过该槽。
二、控制系统设计分析 设计思路： 1.对事先选择好的槽位进行电镀，要求电机能够正反转及能耗制动，同时能够对4个槽位的电镀时间进行控制，则要有相应的时间继电器。 2.相应的槽位电镀完毕后要判断右边是否还需要电镀再决定右行或返回，由该槽右侧所有槽位的选择开关控制。 3.每一动作（上升、下降、右行、左行）可以由相应点动按钮控制。 输出点统计：
三．PLC系统硬件配置 利用实验室设备进行课题设计，选择西门子S7-300 PLC。 PLC硬件配置如下： 四．主电路设计及说明 由带能耗制动的电机M1的正、反转来带动电镀行车的右行和返回，其中，能耗制动用时间原则，制动2秒；由电机M2的正、反转来带动电镀行车的上升和下降；通过行程开关来保证行车运行在一定范围内！
电气控制与 PLC 课程设计说明书 题 目： 专业班级： 姓 名： 学 号： 指导教师： 评语： 成绩： 指导老师签名：
目录 目录 1 系统描述 (1) 1．1 背景及意义 (1) 1．2 任务及要求 (1) 2 方案论证 (2) 2．1 继电器、PLC电路图电路分析 (2) 2．2 PLC与继电器的优缺点 (3) 2．3 方案对比 (5) 3 方案实现 (6) 3．1 工艺要求 (6) 3．2 控制流程 (6) 3．3 拖动系统设计 (9) 3．4 PLC机型选择 (9) 3．5 PLC输入输出对照表 (11) 3．6 电镀生产线PLC控制梯形图 (11) 3．7 电镀生产线PLC控制梯形图程序 (16) 3．8 分类控制 (19) 设计心得 (20) 参考文献 (21)
1 系统描述 1．1 背景及意义 一件电镀产品的质量除了要有好的成熟的电镀工艺和品质好的镀液添加剂外，如何保证电镀产品严格按照电镀工艺流程运行和保证产品的电镀时间则是决定电镀产品质量和品质的重要因素。在电镀生产线上采用自动化控制不但可以使电镀产品的质量和品质得到严格的保证，有效的减少废品率，而且还可以提高生产效率和减轻工人的劳动强度，有着非常好的经济效益和社会效益，电镀生产线上对行车的自动控制则是电镀生产线自动化控制的关键。 电镀生产线按照其工艺要求和规模一般设计有两台行车、三台行车和四台行车工作，每台行车都根据已编制好的各自的程序运行；对于行车的自动控制，早期是采用继电器逻辑电路和顺序控制器，发展至今其控制方式已采用可编程控制器PLC 作为核心控制部件，其控制更为安全、可靠、方便、灵活，自动化程度更高。 1．2 任务及要求 电镀生产线采用专用行车，行车架上装有可升降的吊钩。行车和吊钩各由一个电动机拖动。行车的进退和吊钩的升降均由相应的限位开关定位。假定该生产线有三个槽位。工艺要求：工件放入镀槽中，电镀280s后提起，停放28s，让镀夜从工件上流回镀槽，然后放入回收液槽中浸30s，提起后停15s，接着放入清水槽中清洗30s。最后提起停15s后，行车返回原位，电镀一个工件的全过程结束。系统有自动和手动两种操作模式。

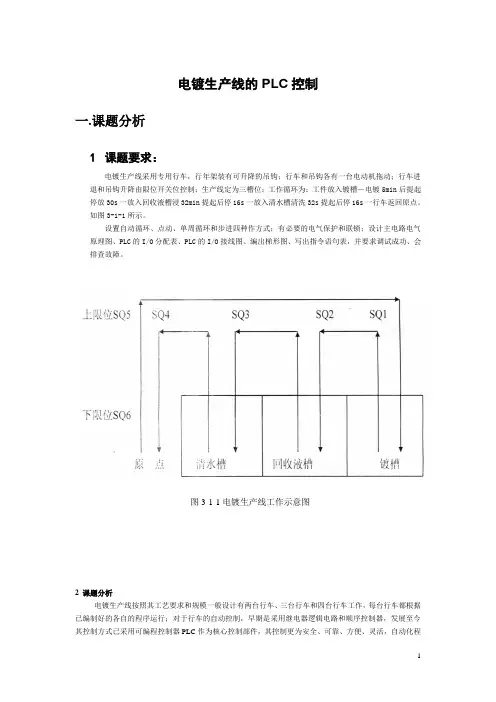

电镀生产线的P L C控制一.课题分析 1课题要求： 电镀生产线采用专用行车，行年架装有可升降的吊钩；行车和吊钩各有一台电动机拖动；行车进退和吊钩升降由限位开关位控制；生产线定为三槽位； 工作循环为：工件放入镀槽－电镀5min后提起停放30s一放入回收液槽浸32min提起后停16s一放入清水槽清洗32s提起后停16s一行车返回原点。如图3-1-1所示。 设置自动循环、点动、单周循环和步进四种作方式；有必要的电气保护和联锁；设计主电路电气原理图、PLC的I/O分配表、PLC的I/O接线图、编出梯形图、写出指令语句表，并要求调试成功、会排查故障。 图3-1-1电镀生产线工作示意图 2 课题分析 电镀生产线按照其工艺要求和规模一般设计有两台行车、三台行车和四台行车工作，每台行车都根据已编制好的各自的程序运行；对于行车的自动控制，早期是采用继电器逻辑电路和顺序控制器，发展至今其控制方式已采用可编程控制器PLC作为核心控制部件，其控制更为安全、可靠、方便、灵活，自动化程度更高。本课题要求在一条电镀自动生产线上用PLC控制行车及挂钩的自动控制系统。PLC采用“顺序扫描，不断循环”的工作方式，每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新，输入刷新过程。当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。只有程序进行下一次扫
