可锻铸铁与球墨铸铁

  • 格式:doc
  • 大小:73.50 KB
  • 文档页数:5

下载文档原格式

  / 5
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

湘西民族职业技术学院备课用纸

可锻铸铁,由一定化学成分的铁液浇注成白口坯件,再经退火而成的铸铁,有较高的强度、塑性和冲击韧度,可以部分代替碳钢。可锻铸铁白口铸铁通过石墨化退火处理得到的一种高强韧铸铁。有较高的强度、塑性和冲击韧度,可以部分代替碳钢。它与灰口铸铁相比,可锻铸铁有较好的强度和塑性,特别是低温冲击性能较好,耐磨性和减振性优于普通碳素钢。这种铸铁因具有-定的塑性和韧性,所以俗称玛钢、马铁,又叫展性铸铁或韧性铸铁。

8.2.1 可锻铸铁化学成分

首先浇注成白口铸铁件,然后经可锻化退火(可锻化退火使渗碳体分解为团絮状石墨)而获得可锻铸铁件。可锻铸铁的化学成分是: wC=2.2%~2.8%,wSi=1.0%~1.8%,wMn=0.3%~0.8%,wS≤0.2%,wP≤0.1%。可锻铸铁的组织有二种类型:

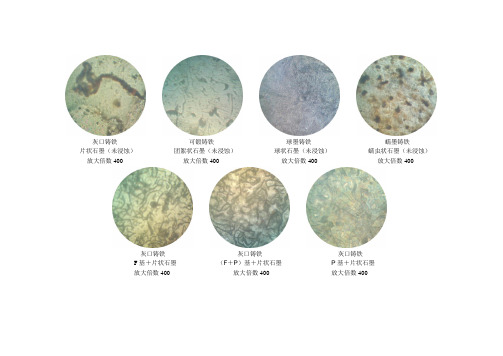

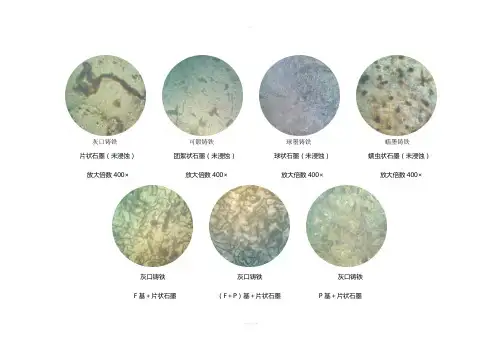

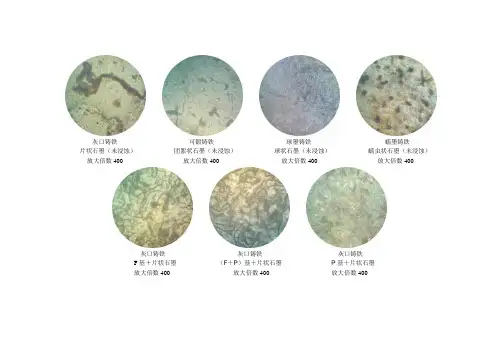

(1)铁素体(F)+团絮状石墨(G);

(2)珠光体(P)+团絮状石墨(G)。

8.2.2 可锻铸铁的性能及用途

1. 可锻铸铁的性能

白口铸铁的切削加工性能极差,但是经过高温回火后,有较高的强度和可塑性,可以切削加工。由于可锻铸铁中的石墨呈团絮状,对基体的割裂作用较小,因此它的力学性能比灰铸铁高,塑性和韧性好,但可锻铸铁并不能进行锻压加工。可锻铸铁的基体组织不同,其性能也不一样,其中黑心可锻铸铁具有较高的塑性和韧性,而珠光体可锻铸铁具有较高的强度,硬度和耐磨性。

2. 可锻铸铁的用途

黑心可锻铸铁的强度、硬度低,塑性、韧性好,用于载荷不大、承受较高冲击、振动的零件。

珠光体基体可锻铸铁因具有高的强度、硬度,用于载荷较高、耐磨损并有一定韧性要求的重要零件。

8.2.3 可锻铸铁的牌号表示方法

1. 牌号表示方法

可锻铸铁的牌号是由“KTH”(“可铁黑”三字汉语拼音字首)或“KTZ”

(“可铁珠”三字汉语拼音字首)后附最低抗拉强度值(MPa)和最低断后伸长率的百分数表示。例如牌号KTH 350—10表示最低抗拉强度为350 MPa、最低断后伸长率为10%的黑心可锻铸铁,即铁素体可锻铸铁;KTZ 650—02表示最低抗拉强度为650 MPa、最低断后伸长率为2%的珠光体可锻铸铁。

2. 常见的几种可锻铸铁

(1)铸铁牌号KTH300—06、KTH330—08、KTH350—10、KTH370—12:用于制造管道配件、低压阀门、汽车拖拉机的后桥外壳、转向机构、机床零件等。

(2)铸铁牌号KTZ450—06、KTZ550—04、KTZ650—02、KTZ700—02:制造强度要求较高、耐磨性较好的铸件,如齿轮箱、凸轮轴、曲轴、连杆、活塞环等(3)铸铁牌号KTB380—04、KTB380—12、KTB400—05、KTB450—07:此为白心可锻铸铁,仅限于制造薄壁铸件和焊接后不需进行热处理的铸件、由于工艺较复杂,故在机械制造上较少应用。

8.2.4 球墨铸铁概述

球墨铸铁是通过球化和孕育处理得到球状石墨,有效地提高了铸铁的机械性能,特别是提高了塑性和韧性,从而得到比碳钢还高的强度。球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料,其综合性能接近于钢,正是基于其优异的性能,已成功地用于铸造一些受力复杂,强度、韧性、耐磨性要求较高的零件。球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸铁材料。所谓“以铁代钢”,主要指球墨铸铁。

8.2.5 球墨铸铁的性能

球铁铸件差不多已在所有主要工业部门中得到应用,这些部门要求高的强度、塑性、韧性、耐磨性、耐严重的热和机械冲击、耐高温或低温、耐腐蚀以及尺寸稳定性等。为了满足使用条件的这些变化、球墨铸铁现有许多牌号,提供了机械性能和物理性能的一个很宽的范围。如国际标准化组织ISO1083所规定的大多数球墨铸铁铸件,主要是以非合金态生产的。显然,这个范围包括抗拉强度大于800牛顿/平方毫米,延伸率为2%的高强度牌号。另一个极端是高塑性牌号,

其延伸率大于17%,而相应的强度较低(最低为370牛顿/平方毫米)。强度和延伸率并不是设计者选择材料的唯一根据,而其它决定性的重要性能还包括屈服强度、弹性模数、耐磨性和疲劳强度、硬度和冲击性能等。另外,耐蚀性和抗氧化以及电磁性能对于设计者也许是关键的。为了满足这些特殊使用,研制了一组奥氏体球铁,通常叫Ni一Resis球铁。这些奥氏体球铁,主要用镍、铬和锰合金化,并且列入国际标准。

8.2.6 球墨铸铁常用热处理

1. 退火处理

用于提高韧性。具体工艺:为提高球墨铸铁的延性或韧性,可将球墨铸铁件重新加热到900-950℃并保温足够时间进行高温退火,再炉冷到600℃出炉变冷。若铸态组织由(铁素体+珠光体)为基体+球状石墨组成,那么只需将球墨铸铁件重新加热到700-760℃共析温度上下经保温后冷至600℃出炉变冷,就能将珠光体中渗碳体分解转化为铁素体及球状石墨。

2.正火处理

用于提高强度。具体工艺:将基体为铁素体及珠光体的球墨铸铁件重新加热到850-900℃温度,原铁素体及珠光体转换为奥氏体,并有部分球状石墨溶解于奥氏体,经保温后空冷奥氏体转变为细珠光体,从而提高球墨铸铁的强度。

3.淬火加低温回火处理

用于提高硬度。具体工艺:将球墨铸铁件加热到860-900℃温度,保温让原基体组织全部奥氏体化后再在油或熔盐中冷却实现淬火,后经250-350℃加热保温回火,原基体转化为回火马氏体及残留奥氏体组织,原球状石墨形态不变。处理后的球墨铸铁件具有较高的硬度和一定韧性,同时还保留了石墨的润滑性能。

4.调质处理

用于提高综合力学性能。具体工艺:将球墨铸铁件加热到860-900℃的温度保温让基体组织奥氏体化,再在油或熔盐中实现冷却实现淬火,后经500-600℃的高温回火,获得回火索氏体组织,原球状石墨形态不变。

5.等温淬火处理

用于获得较高强度。具体工艺:将球墨铸铁件加热到830-870℃温度保温使奥氏体化后,投入280-350℃的熔盐中保温,让奥氏体部分转变为下贝氏体,原球状石墨不变,从何获得比较高强度的球墨铸铁。

8.2.7 球墨铸铁的牌号

球墨铸铁代号QT,如QT400-18

┖───伸长率(%)

┖━━━━抗拉强度(MPa)

奥氏体球墨铸铁QTA,如QTA Ni30 Cr3

冷硬球墨铸铁QTL,如QTLCrMo

抗磨球墨铸铁QTM,如QTMMn 8-300

┖━━━抗拉强度(MPa)

┖━━━━锰的名义含量

耐热球墨铸铁QTR,如QTR Si5

耐蚀球墨铸铁QTS,如QTS Ni20 Cr2
