预应力混凝土后张法施工工艺
摘要：文章主要介绍了后张法预应力混凝土的概念、后张法预应力混凝土小箱梁施工工艺流程、施工中的注意事项和操作规程中的一些要求。 关键词：后张法；预应力；混凝土；施工工艺；张拉 正文： 后张法预应力混凝土施工工艺指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。 具体操作步骤为：先制作构件，并在构件体内按预应力筋的位置留出相应的孔道，待构件的混凝土强度达到规定的强度(一般不低于设计强度标准值的75%)后，在预留孔道中穿入预应力筋进行张拉，并利用锚具把张拉后的预应力筋锚固在构件的端部，依靠构件端部的锚具将预应力筋的预张拉力传给混凝土，使其产生预压应力;最后在孔道中灌入水泥浆，使预应力筋与混凝土构件形成整体。 1.后张法的分类： （1）按预应力筋与混凝土的粘结形式分为: 有粘结预应力混凝土 先浇混凝土，待混凝土达到设计强度75%以上，再张拉钢筋(钢筋束)。其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈)。其传力途径是依靠锚具阻止钢筋的弹性回弹，使截面混凝土获得预压应力，这种做法使钢筋与混凝土结为整体，称为有粘结预应力混凝土。 有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低，导致混凝土压应力降低，所以应设法减少这种粘结。这种方法设备简单，不需要张拉台座，生产灵活，适用于大型构件的现场施工。 （2）无粘结预应力混凝土 其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固。
甘肃G309线金崖至河口（张家台）段 公路工程项目 预应力张拉专项施工方案 编制： 审核： 批准： 甘肃G309线金崖至河口（张家台）段公路工程 标段总承包部第四分部 二〇一八年五月八日
目录 一、编制原则 (1) （一）安全原则 (1) （二）文明施工原则 (1) （三）环保原则 (1) （四）职业健康原则 (1) （五）质量标准原则 (2) 二、编制依据 (2) 三、工程概况 (2) 四、张拉人员、机具及材料需用量计划 (3) （一）成立张拉小组 (3) （二）设备需用量计划 (4) （三）预应力筋 (4) （四）预应力锚具 (5) 五、张拉施工工艺 (5) （一）张拉工艺流程 (5) （二）施工方法 (5) 1.前期施工准备 (5) 2.测定摩擦系数 (6) 3.张拉施工模拟计算 (6) 4.锚具安装 (7) 5.千斤顶安装 (7)
6.张拉、锚固 (8) 7.对张拉起拱度的观测 (10) 8.孔道压浆 (10) 9.锚固端封锚 (11) 六、预应力筋张拉事故预防及处理办法 (11) 七、张拉安全注意事项 (12)
一、编制原则 （一）安全原则 坚持“安全第一、预防为主、综合治理“的方针，通过信息化与技术与施工技术有机结合，靠实安全培训教育责任，确保安全生产投入，有效防范和坚决杜绝较大事故，遏制一般事故。 （二）文明施工原则 临时设施建设标准达到建设单位要求的标准，做到现场布局合理，施工组织有序，材料堆码整齐，设备停放有序，标识标志醒目，环境整洁干净，实现施工现场标准化、规范化管理，创建文明工地。 （三）环保原则 参照兰州市扬尘防治“六个100%“工作要求，通过严格管控各项环保指标，在施工准备、施工过程、竣工清场的各个阶段最大限度保护原有生态环境，同时合理弱化结构形式，淡化人工痕迹，有机融入生态恢复，使项目建设融入自然、保护自然，打造绿色公路、环保公路，一次性通过环评验收。 （四）职业健康原则 杜绝责任亡人事故，杜绝重大责任火灾事故，杜绝重大责任设备、交通和财产损失事故。改善作业环境，定期对从事有害作业人员进行健康体检，把职业病控制在最低限度。
预应力后张法张拉施工 1 范围 本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。 2 施工准备 2.1 材料及主要机具 2.1.1 预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书反复试报告。冷拉Ⅰ、Ⅱ、Ⅲ级钢筋还应有冷拉后的机械性能试验报告。 2.1.2 预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工及验收规范》（GB50204—92）的规定进行验收和组装件的静载试验。 2.1.3 灌浆用的水泥不得低于425号、普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。 2.1.4 主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。 2.2 作业条件 2.2.1 施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用。灌浆机具准备就绪。 2.2.2 混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，并经检查合格。 2.2.3 锚夹具、连接器应准备齐全，并经过检查验收。 2.2.4 预应力筋或预应力钢丝束已制作完毕。 2.2.5 灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。 2.2.6 张拉场地应平整、通畅，张拉的两端有安全防护措施。 2.2.7 已进行技术交底，并应将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。 3 操作工艺 3.1 工艺流程： ↓ → ↓ → ↓ ↓ → ↓ ← 3.2 检查构件（或块体）：尤其要认真检查预应力筋的孔道。其孔道必须保证尺寸与位置正确，平顺畅通，无局部弯曲；孔道端部的预埋钢板应垂直于孔道轴线，孔道接头处不得
一、预应力钢绞线控制力计算 1.计算依据 ①设计图纸 跨径13m空心板梁锚下控制应力N为1395Mpa。 跨径25m空心板梁N1、N2锚下控制应力为1395Mpa,N3锚下控制应力为1358Mpa。 ②《公路桥涵施工技术规范》JTJ041-2000。 2．理论计算 ①计算公式：P=δ×Ag×n×1/1000×b 式中：P—预应力盘的张拉力，KN； δ—预应力筋的张拉控制应力，Mpa； Ag—每根预应力筋的截面积，mm2； N—同时张拉预应力筋的根数； b —超张拉系数，本桥梁预制工程不超张拉的为1.0。 ②参数先取 13m空心板梁：中板N1→N=3、N2→N=3；边板N1→N=4，N2→N=3，δ=1395 Mpa 25m空心板梁：中板N1→N=4、N2→N=5、N3→N=5；边板N1→N=5、N2→N=5、 N3→N=6，N1、N2（δ）=1395 Mpa，N3（δ）=1358 Mpa。 预应力钢绞线截面积均取140mm2，以上N1、N2、N3为钢束编号。 ③计算张拉力P 13m空心板梁中板N1、N2及边板N2，P=1395×140×3×1/1000×1.0=585.9 KN ；25m空心板梁中板N1，13m空心板梁边板N1，P=1395×140×4×1/1000×1.0=781.2 KN 。 25m空心板梁中板N2、N3及边板N1，N2,P=1395×140×5×1/1000×1.0=976.5KN 。 25m空心板梁边板N3,P=1358×140×6×1/1000×1.0=1140.72KN。 二、张拉 1．张拉条件 当浇筑混凝土强度达到设计强度的85%以上，并根据现在的天气情况，龄期必须为十天以上方可进行张拉。且钢绞线在金属波纹管内要传动自如。 2．张拉设备及机具 采用两台张拉力为2000KN的张拉千斤顶，千斤顶及油压表在钢绞线张拉施工前按规范要求经国家计量认证机构认证的检测部门进行配套校验，在使用过程中，也要定期校验，凡张拉200次及使用六个月以上者需重新校验，千斤顶使用时与油压表配套使用，严禁混用。3．张拉顺序 13m空心板梁张拉顺序为：50%左N1→100%右N1→100%左N1 25m空心板梁张拉顺序为： N1→N2→N3
江油市涪江东南片区两区同建整体城镇化建设项目(南环线)建设工程 预 应 力 张 拉 方 案 编制单位：中冶建工集团有限公司 编制时间： 2016 年月
目录 1.编制依据............................................ 错误！未指定书签。 2.工程概况.............................................. 错误！未指定书签。 2.1 工程概况..................................... 错误！未指定书签。 2.2 设计概况..................................... 错误！未指定书签。 3.施工组织.............................................. 错误！未指定书签。 3.1施工人员配置表................................. 错误！未指定书签。 3.2主要机具配备表................................. 错误！未指定书签。 4.预应力施工............................................ 错误！未指定书签。 4.1预应力施工工艺流程............................. 错误！未指定书签。 4.2张拉前准备..................................... 错误！未指定书签。 4.3张拉工艺....................................... 错误！未指定书签。 4.4真空灌浆工艺................................... 错误！未指定书签。 5.安全管理文明施工...................................... 错误！未指定书签。 5.1安全管理机构................................... 错误！未指定书签。 5.2安全技术....................................... 错误！未指定书签。 5.3安全管理....................................... 错误！未指定书签。 5.4文明施工....................................... 错误！未指定书签。 6.各工种之间的配合协调.................................. 错误！未指定书签。 7.质保体系及措施........................................ 错误！未指定书签。 7.1保证体系....................................... 错误！未指定书签。 7.2质量保证措施................................... 错误！未指定书签。8．安全保证措施......................................... 错误！未指定书签。 9.雨季、夜间施工措施.................................... 错误！未指定书签。 8.1 雨季施工安排 .................................. 错误！未指定书签。 8.2 夜间施工措施 .................................. 错误！未指定书签。 9.夏季高温施工措施...................................... 错误！未指定书签。 9.1 夏季高温施工准备工作 ......................... 错误！未指定书签。 9.2 夏季施工技术措施 ............................. 错误！未指定书签。 10.现场文明施工及环境设施保护措施....................... 错误！未指定书签。 10.1 文明施工.................................... 错误！未指定书签。 10.2 环境保护措施 ................................ 错误！未指定书签。
后张法预应力张拉工艺细则 . 编制： 审核： 批准： 中交第四航务工程局有限公司公主岭制梁场 2007年10月
目录 一、工艺概述 (1) 1、概述 (1) 2、适用范围 (1) 二、作业内容 (1) 三、质量标准及验收方法 (1) 四、后张法箱梁预应力张拉工艺及质量控制流程图 (2) 五、工艺及质量控制流程 (3) （一）张拉操作步骤 (3) （二）工艺步序说明 (3) 1．预应力材料进场检验与保管 (3) 2．钢绞线下料与编束 (5) 3．预应力筋穿束 (7) 4.安装锚具及夹片 (7) 5．千斤顶的定位 (7) 6．预应力张拉 (8) 六．施工安全与环境保护 (13)
一、工艺概述 1、概述 为确保铁路客运专线32m/24m标准箱梁后张法预应力张拉施工质量并符合环保及职业健康安全等要求，特编写本工艺细则。 2、适用范围 适用于新建铁路哈尔滨至大连客运专线中交第四航务工程局有限公司公主岭制梁场32m/24m整孔标准箱梁预制的后张法预应力张拉施工。 本细则经审核批准生效后，用于指导本梁场箱梁预应力张拉工程施工。在施工过程中如有修改经审核生效后按修改后执行。 二、作业内容 本工艺作业内容主要包括：施工准备、千斤机的定位、张拉、锚固、放张（在滑丝状态下必须进行放张） 三、质量标准及验收方法 1、阶段预施应力时，混凝土强度和弹模值应符合施工图要求，检验方法：进行同条件养护混凝土试件强度和弹模量试验。 2、预应力筋的实际伸长值的差值不大于±6%。检验方法：观察 和尺量。 3、预应力筋断裂或滑脱数量不超过预应力筋总数的5‰并不得位于梁体的同一侧，且每束内断丝不得超过1根。
预应力张拉施工方案 一、预应力系统安装： 1、波纹管、锚垫板和连接器安装： (1)、波纹管安装 : 预应力用波纹管采用塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为1米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，如果管道和钢筋发生冲突，应以管道位置不变为主。 (2)、锚垫板安装： 在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹管道要连接平顺，密封。对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的P锚、H锚应把张拉端作为进浆孔，且向下，以保证压浆的密实。 2、钢绞线安装： a.钢绞线下料： 钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶
长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采用砂轮切割机切割。 b.编束： 编束时必须使钢绞线相互平行，不得交叉，从中间向两端每隔1m用铁丝绑紧，并给钢绞束编号。束成后，要统一编号、挂牌，按类堆放整齐，以备使用。 c.穿束 穿束前应检查管道是否畅通，如果出现堵塞孔道现象，必须采取措施疏通。钢绞线端头必须做成锥型并包裹，可利用人工或卷扬机进行牵引，并在浇砼之前穿束（跨大堤悬浇箱梁在浇筑后穿束）。穿束时在管道内穿入一根引索，利用引索将钢丝引出，将钢丝另一端与钢束拖头连在一起，用卷扬机将钢束拉出。 二、预应力体系张拉： 1、张拉前的准备工作： 预应力筋要按设计及规范要求进行，对所用钢铰线应进行检查，保证其无锈蚀、无硬伤，钢铰线下料时应先在切口两侧各5cm 处用铅丝线扎好，以防散开。 预应力钢筋的张拉是保证预制梁质量的关键工序，张拉前需对试块的强度进行检验，只有砼试块达到90%以上，且其具有7天以上的龄期方可进行张拉。操作者要经过培训、考核，要求持证上岗。 在进行张拉作业前，对千斤顶、油泵、压力表进行配套标定，
后张法预应力施工工 艺
后张法预应力施工工艺 后张法可分为有粘结后张法和无粘结后张法 一，有粘结后张法： 有粘结后张法预应力的主要施工工序为：浇筑好混凝土构件，并在构件中预留孔道，待混凝土达到预期强度后（一般不低于混凝土设计强度的75%），将预应力钢筋穿人孔道；利用构件本身作为受力台座进行张拉（一端锚固一端张拉或两端同时张拉），在张拉预应力钢筋的同时，使混凝土受到预压。张拉完成后，在张拉端用锚具将预应力筋锚住；最后在孔道内灌浆使预应力钢筋和混凝土构成一个整体，形成有粘结后张法预应力结构（图4-37）。 有粘结后张法预应力施工不需要专门台座，便于在现场制作大型构件，适用于配直线及曲线预应力钢筋的构件。但其施工工艺较复杂、锚具消耗量大、成本较高。 图4-37 有粘结后张法工艺流程 l—混凝土构件；2—预留孔道；3—预应力筋；4—张拉千斤顶；5—锚具
预应力控制 在预应力混凝土在施工中引起预应力损失的原因很多，产生的时间也先后不一。在进行预应力筋的应力计算与施工时，一般应考虑由下列因素引起的预应力损失，即： ①锚具变形、预应力筋内缩和分块拼装构件接缝压密引起的应力损失σi1 ； ②预应力筋与孔道壁之间摩擦引起的应力损失σi2； ③混凝土加热养护时，预应力筋和张拉台座之间温差引起的应力损失σi3 ； ④预应力筋松弛引起的应力损失σi4； ⑤混凝土收缩和徐变引起的应力损失σi5； ⑥环形结构中螺旋式预应力筋对混凝土的局部挤压引起的应力损失σi6； ⑦混凝土弹性压缩引起的应力损失σi7。 后张法施工中对以上第 2 、 3 、 4 、 7 项预应力筋损失在张拉时应予以注意。 （ 1 ）钢筋松弛引起的应力损失仍采用张拉程序控制。后张法预应力筋的张拉程序，与所采用的锚具种类有关，张拉程序一般与先张法相同。 （ 2 ）对配有多根预应力筋的构件，应分批、对称地进行张拉。对称张拉是为避免张拉时构件截面呈过大的偏心受压状态。分批张拉，要考虑后批预应力筋张拉时产生的混凝土弹性压缩，会对先批张拉的预应力筋的张拉应力产生影响。为此先批张拉的预应力筋的张拉应力应增加α E σ pc ：
S G B Z-0225预应力后张法张拉 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002 《高层建筑混凝土技术规程》 JGJ3 -2002 《普通混凝土配合比设计规程》 JGJ55－2000 《砌筑砂浆配合比设计规程》 JGJ98－2000 《普通混凝土用砂质量标准及检验方法》 JGJ52－92 《普通混凝土用碎石和卵石质量标准及检验方法》 GJ53－92 《混凝土外加剂应用技术规范》 GBJ119－88 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85－92 1、范围 本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。 2、施工准备
2.1材料及主要机具 2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书及复试报告。冷拉Ⅱ、Ⅲ、Ⅳ级钢筋还应有冷拉后的机械性能试验报告。 2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《钢筋混凝土结构工程施工质量验收规范》GB50204-2002的规定进行验收和组装件的静载试验。 2.1.3灌浆用的水泥不得低于32.5号，普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。 2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。 2.2作业条件 2.2.1施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用灌浆机具准备就绪。 2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，并经检查合格。 2.2.3锚夹具、连接器应准备齐全，并经过检查验收。 2.2.4预应力筋或预应力钢丝束已制作完毕。 2.2.5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。
浅析后张法预应力钢绞线张拉施工中 常见问题及预防和处理 近年来,随着社会的发展和进步,越来越多的桥梁建设工程开始采用大跨度高强结构体系。后张法预应力混凝土采用高强钢绞线作为受力筋,同时按构造要求配置非预应力筋,大大缩小了构件的配筋率和混凝土体积,减轻了结构自重,提高了构件的抗变形能力,因此得到了广泛应用。而后张法预应力钢绞线的张拉作为后张法预应力混凝土桥梁中的核心工艺，因其受力复杂、影响因素众多，受到越来越多国内外专业人士热烈研究和探讨。下面本人就结合自己几年来在后张法预应力连续桥梁中的施工经验，对后张法预应力钢绞线张拉施工中常见的问题进行浅要的分析，并对其预防和处理提出意见。 一、后张法预应力钢绞线伸长量的计算和传统的张拉程序 1、钢绞线理论伸长量计算 钢绞线理论伸长值直线段采用公式: △L=P0×L/(Ay×Eg)式中: △L:钢绞线直线段理论伸长值(mm); P0:计算截面处钢绞线张拉力(N); L:预应力钢绞线长度(mm); Ay:预应力钢材截面面积(mm2); Eg:预应力钢材弹性模量(N/mm2). 钢绞线理论伸长值曲线段采用公式: △L = P×L/(Ay×Eg)式中: △L:钢绞线曲线段理论伸长值(mm); P:预应力钢材平均张拉力(N); 其余符号同直线段. 关于P0,P的计算: P0 = P[1-(1-e-(kx+uθ))] P = P[1-e-(kx+uθ)]/(kx+uθ): P:张拉端钢绞线张拉力 X:从张拉端至计算截面的孔道长度(m);
θ:从张拉端至计算截面曲线孔道部分切线的切角之和(rad); K:孔道每m局部偏差对摩擦的影响系数; U:预应力钢材与孔道壁的摩擦系数; 式中，Ay=钢绞线根数×单根钢绞线横截面积，单根钢绞线横截面积取实验值，一般为140mm2。K规范取值为0.015，U规范取值为0.225。 2、传统张拉程序和实测伸长量计算 后张法预应力钢绞线张拉采用分级张拉，传统张拉方式为： 0→0.1бk → 0.2бk→1.05бk（要求超张拉时）→бk持荷5分钟→回油 бk为控制应力。 实测伸长量计算： L0=（l3- l2）+2*（l2- l1） l3：张拉至бk时活塞伸出量； l 2：张拉至0.2бk时活塞伸出量； l 1：张拉至0.1бk时活塞伸出量。 二、张拉时常见问题分析及预防和处理措施 1、钢绞线伸长率超出规范允许偏差范围 规范要求张拉时钢绞线理论伸长量与实际伸长量偏差不超过±6%，但实际施工时，往往会出现实测伸长值与理论伸长值的偏差超过规范允许的范围的情况。出现这种情况的原因有： （1）管道位置引起的偏差。波纹管安装时，管道定位不准确，或定位卡子数量不足，混凝土振捣时碰触波纹管导致其偏位。波纹管位置与设计位置偏差时，理论伸长量发生变化，若位置偏差较大，则会引起钢绞线伸长率超标。 （2）钢绞线材质不合格。钢绞线原材料进场时，必须按批次进行抽样试验，确定其材质是否合格，弹性模量Ep及横截面积与标准值偏差是否符合规范要求。（3）张拉设备故障或未及时标定。千斤顶的精度应在使用前校准。使用超过6个月或200次，以及在使用过程中出现不正常现象时，应重新校准。任何时候在工地测出的预应力钢绞线伸长值有差异时，千斤顶应进行再校准。用于测力的千斤顶的压力表应同千斤顶视为一个单元同时校准,并在量程范围内建立精确的标

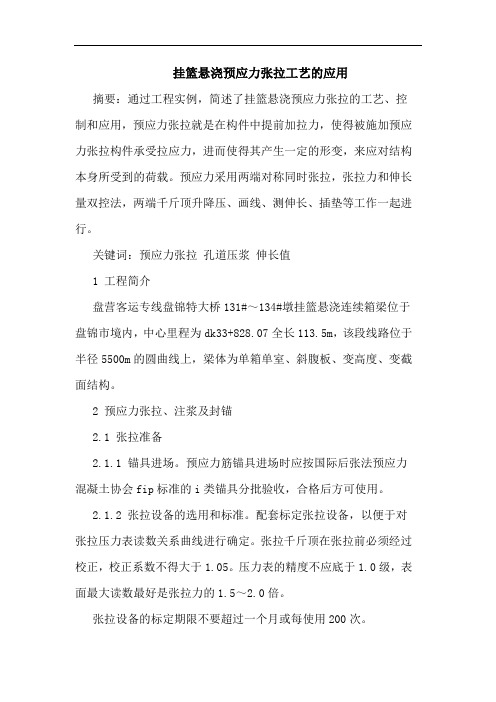

预应力张拉施工工艺（初稿） 1.概述 预应力张拉就是提前给一个构件加拉力，使得那个构件受到了压应力，进而产生一定的形变，以这种方式来应对结构本身所要受到的荷载。 张拉方法分为先张法和后张法。先张法是构件在工厂中的时候用仪器张拉，再送到现场；后张法是在施工过程中，当混凝土浇筑之后进行张拉。我们项目是后张法进行张拉。 2.施工机械 YCW250B型千斤顶、YBZ2×2/50型高压电动油泵、灌浆泵、拌浆机。 3.施工工艺 1）预应力安装 首先搭设底部支撑及模板，绑扎钢筋，确定预应力孔道高度，焊接支架钢筋，然后安装波纹管（高密度聚乙烯波纹管），预应力穿束，设置好泌水管，之后安装螺旋筋，安装锚垫板。 项目的纵向预应力采用15-Φs15.2、12-Φs15.2、9-Φs15.2三种类型钢绞线，A节段均采用两端张拉方式进行，B、C节段主要采用单端张拉。 横向预应力采用19-7Φs5、15-7Φs5两种类型钢绞线，采用两端张拉。
2）混凝土浇筑 浇筑前要先进行隐蔽工程验收，验收合格之后封闭模板，再浇筑混凝土，浇筑完毕后开始养护。 现浇梁砼实际强度不小于设计值的90%，且养护龄期不少于7天。
3）预应力张拉 之后可以开始安装工作锚板，安装工作夹片，安装限位板，安装千斤顶，安装工具锚板，安装工具夹片，施加预应力，退锚，拆除张拉设备并且切除多余钢绞线。 张拉顺序为： 预应力束张拉施工顺序：先纵向后横向。 纵向预应力束张拉顺序按：腹板束-底板束-顶板束，先长后短，先中间后两边； 横桥向预应力钢束对称张拉。 张拉力按以下要求进行：
（1）为确保预应力施工达到设计要求，遵循原则：（1）0→10％σcon （初应力值）→20％σcon→50％σcon→103％σcon（锚固）（伸长量小于20cm）； （2）0→10％σcon（初应力值）→20％σcon→50％σcon→0→20％σcon→50％σcon→103％σcon（锚固）（伸长量大于20cm）。 4）灌浆及封锚 孔道灌浆，浆液自第一个泌水孔冒出泥浆后将该泌水孔封闭，另一端泌水孔冒出浓浆后关闭阀门并保压两分钟，灌浆结束，之后封锚。
后张法预应力施工工艺 后张法可分为有粘结后张法和无粘结后张法 一，有粘结后张法： 有粘结后张法预应力的主要施工工序为：浇筑好混凝土构件，并在构件中预留孔道，待混凝土达到预期强度后（一般不低于混凝土设计强度的75%），将预应力钢筋穿人孔道；利用构件本身作为受力台座进行张拉（一端锚固一端张拉或两端同时张拉），在张拉预应力钢筋的同时，使混凝土受到预压。张拉完成后，在张拉端用锚具将预应力筋锚住；最后在孔道内灌浆使预应力钢筋和混凝土构成一个整体，形成有粘结后张法预应力结构（图4-37）。 有粘结后张法预应力施工不需要专门台座，便于在现场制作大型构件，适用于配直线及曲线预应力钢筋的构件。但其施工工艺较复杂、锚具消耗量大、成本较高。 图4-37 有粘结后张法工艺流程 l—混凝土构件；2—预留孔道；3—预应力筋；4—张拉千斤顶；5—锚具 预应力控制
在预应力混凝土在施工中引起预应力损失的原因很多，产生的时间也先后不一。在进行预应力筋的应力计算与施工时，一般应考虑由下列因素引起的预应力损失，即： ①锚具变形、预应力筋内缩和分块拼装构件接缝压密引起的应力损失σi1 ； ②预应力筋与孔道壁之间摩擦引起的应力损失σi2； ③混凝土加热养护时，预应力筋和张拉台座之间温差引起的应力损失σi3 ； ④预应力筋松弛引起的应力损失σi4； ⑤混凝土收缩和徐变引起的应力损失σi5； ⑥环形结构中螺旋式预应力筋对混凝土的局部挤压引起的应力损失σi6； ⑦混凝土弹性压缩引起的应力损失σi7。 后张法施工中对以上第 2 、 3 、 4 、7 项预应力筋损失在张拉时应予以注意。 （ 1 ）钢筋松弛引起的应力损失仍采用张拉程序控制。后张法预应力筋的张拉程序，与所采用的锚具种类有关，张拉程序一般与先张法相同。 （ 2 ）对配有多根预应力筋的构件，应分批、对称地进行张拉。对称张拉是为避免张拉时构件截面呈过大的偏心受压状态。分批张拉，要考虑后批预应力筋张拉时产生的混凝土弹性压缩，会对先批张拉的预应力筋的张拉应力产生影响。为此先批张拉的预应力筋的张拉应力应增加α E σ pc ： (4-12)
桥梁施工中后张法预应力施工技术的应用刘迎平 发表时间：2019-05-22T16:38:59.867Z 来源：《防护工程》2019年第3期作者：刘迎平[导读] 桥梁工程是交通运输业中的重要组成部分，工程量在不断增加的过程中，整体的建设效果也得到了显著提升。 黑龙江省龙建路桥第二工程有限公司黑龙江安达 151400摘要：桥梁工程是交通运输业中的重要组成部分，工程量在不断增加的过程中，整体的建设效果也得到了显著提升。许多新型施工技术和结构应用到了桥梁施工中，有效提高桥梁建设质量，为桥梁的后续应用提供了保障。后张法预应力施工技术就是其中一种，在目前的桥梁施工中比较常用，实际操作比较方便，可以优化桥梁结构，提高整体的安全性和稳定性。而且也有效解决了施工中存在的难题，对整 体质量的提升有着促进作用，要实现该项施工技术的科学运用。 关键词：桥梁施工；后张法预应力；施工技术；应用 后张法预应力施工技术在应用的过程中，可以对预应力混凝土的张拉进行有效控制，提高桥梁的应用性能和质量。在应用该项施工技术时，使用的施工设备比较简单，可以简化施工工艺，在节约施工成本的同时，保证施工质量。施工单位需要加强对后张法预应力施工技术的重视，实现该技术的科学运用，掌握后张法预应力施工技术中的施工工艺要点，保证每个施工环节的规范化作业，实现对施工质量的有效控制，为提升桥梁应用性能打下基础。 一、梁施工中后张法预应力施工工艺要点 1、架和模板的施工 不同地区的地形条件是不一样的，在进行桥梁施工的过程中，需要结合该地区的实际情况来进行施工作业。一般都会采用钻孔灌注的方法进行施工，可以在一定程度上提高地基的承载力，这就需要在施工之前进行科学的设计，保证支架结构的科学合理。在支架搭设完成后，施工人员需要对支架的质量和整体的稳定性进行检验，确定符合要求之后，才能进行后续的施工作业。在安装模板的过程中，一般都会选择竹胶板，厚度需要控制在2cm左右，同时掌握好模板的安装的顺序，先进行底模的安装，然后安装侧模，最后安装顶模。在实际操作的过程中，需要预留预拱度，并做好钢筋的绑扎工作，然后再进行后续模板的安装。模板的水平度和垂直度也需要进行有效控制，可以设置观测点，对整个施工流程进行观测并做好记录，保证每个环节的施工质量符合桥梁施工要求。 2、装置钢筋、钢绞线 需要分两次来对钢梁和钢筋进行设置，安装底模后，绑扎底板和腹板的钢筋，然后进行混凝土浇筑，浇筑完成后，再安装顶板和翼板底模，然后进行钢筋绑扎，这些工作都完成后，需要按照设计要求来对支座钢垫板、防撞栏杆预埋钢筋等预埋件进行安装，确保后张拉力施工的顺利进行。在装置钢绞线及预埋波纹管施工前，需要仔细进行检查，避免其有破损、锈蚀及油污等现象发生，而且在焊接时需要利用湿板进行隔离，避免焊接时产生的火花会对波纹管带破坏。在布置定位筋时，需要穿放波纹管和管间接头，并做好固定工作，浇筑完成后三天才能穿束，但钢绞线两端要做好预留，将其作为张力。 3、混凝土的浇筑和养护 混凝土浇筑是后张法预应力施工技术中的一个关键环节，在实际浇筑过程中，需要应用专门的振捣设备对混凝土进行振捣，一般会应用插入式振捣设备，同时还会将插纤式振捣器作为辅助设备。要采用分层浇筑的方法进行浇筑。浇筑之前要对模板的质量和钢筋材料的稳固性进行检验，将预埋件和波纹管作为重点检查部位，确保整体质量合格后才能进行浇筑工作。避免在浇筑过程中出现混凝土渗漏的情况。在进行分层浇筑的过程中，分层的厚度需要控制在合理的范围内，同时采用配料斗进行灌注，保证每一层的浇筑质量。在浇筑完成后需要对混凝土进行均匀振捣工作，确定好振捣位置，按照顺序进行振捣，保证每个部位的振捣质量都符合要求。由于桥梁施工的工程量比较大，想要保证振捣质量，需要合理分配施工人员的工作时间，避免施工人员处于疲劳的工作状态。混凝土浇筑完成后，还需要做好养护工作，在其表面覆盖一层保护膜，避免受到外界因素的影响。 4、合理拆除模板与支架 混凝土强度达到一定标准后，就可以进行模板的拆除工作，要按照安装顺序进行拆除，同时做好模板的清理工作，将模板存放在指定的位置。在进行内模的拆除时，需要做好内壁的检查工作，了解混凝土的凝固情况和孔道的变形情况，以此确定模板与支架的拆除时间。 5、预应力张拉 在张拉顺序方面，要严格依据相关的编号来依次进行张拉，结合应力控制来校核伸长量。在张拉方面，需要分段进行，腹板在底板之前张拉，同时对称张拉它的两端；稍微张拉钢绞线之后，就可以将它的松弛状态给消除掉，然后对锚具以及千斤顶和孔道轴线的位置进行检查，保证其位置可以连成一条直线。如果钢绞线的初始应力达到了百分之十的设计控制值，就需要标记钢丝，对钢绞线的滑动情况进行检查，并且可以对它的伸长量进行更好的量测。之后加大张拉力，保持两分钟，之后调节张拉力，达到百分之百的控制值，然后量测钢绞线的伸长量。如果伸长量符合相关要求，那么就对锚具封闭，然后将千斤顶解除掉，如果伸长量与设计值之间存在着较大的差距，就需要将张拉工序暂时停止，分析和研究，将原因找出来，进行解决之后，方可以继续张拉。 二、桥梁工程后张法预应力施工质量控制措施 1、做好材料的质量 想要实现对施工质量的有效控制，就一定要做好钢绞线和锚的质量控制工作，在二者进入施工场地之前，需要做好质量的把关。要对二者的合格证进行检验，同时对两者的应用性能进行测试，确定达到桥梁施工标准之后才能进入施工场地。在进入施工场地后，还需要安排合理的位置进行存放，按照材料的类别进行分类储存，并做好标注，方便后续施工应用。在实际施工的过程中，需要结合施工需求对两种材料的规格进行校验，并做好设计工作，确定二者的一致性才能将其应用到桥梁施工中。 2、预应力设备质量控制 在桥梁后张法预应力施工过程中，张拉机具、千斤顶、压力表等作为不可或缺的重要设备，需要标定张拉机具，配套检验千斤顶和压力表，确定二者之间的曲线关系。同时千斤顶和压力表做到配套使用，避免出现混配的现象。另外压力表的刻度要保证在 1.5 级以上。 3、预应力张拉控制措施
预应力后张法张拉施工 工艺标准 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
SGBZ-0225预应力后张法张拉 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002 《高层建筑混凝土技术规程》 JGJ3 -2002 《普通混凝土配合比设计规程》 JGJ55－2000 《砌筑砂浆配合比设计规程》 JGJ98－2000 《普通混凝土用砂质量标准及检验方法》 JGJ52－92 《普通混凝土用碎石和卵石质量标准及检验方法》 GJ53－92 《混凝土外加剂应用技术规范》 GBJ119－88 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85－92 1、范围 本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。 2、施工准备 2.1材料及主要机具 2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书及复试报告。冷拉Ⅱ、Ⅲ、Ⅳ级钢筋还应有冷拉后的机械性能试验报告。
2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《钢筋混凝土结构工程施工质量验收规范》GB50204-2002的规定进行验收和组装件的静载试验。 2.1.3灌浆用的水泥不得低于32.5号，普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。 2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。 2.2作业条件 2.2.1施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用灌浆机具准备就绪。 2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，并经检查合格。 2.2.3锚夹具、连接器应准备齐全，并经过检查验收。 2.2.4预应力筋或预应力钢丝束已制作完毕。 2.2.5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。 2.2.6张拉场地平整、畅，张拉的两端有安全防护措施。 2.2.7已进行技术交底，并应将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。 3、操作工艺 3.1工艺流程：
后张法预应力T梁施工工艺 前言：后张法预应力施工工艺是目钢筋混凝土桥梁梁上较为先进的一种施工方法，后张法预应力结构理论与技术都已十分成熟，被广泛应用于各类桥梁结构中。本文结合抚吉高速宜黄河特大桥30m预应力T梁的预制施工，对后张法预应力施工工艺流程的总结，提出各环节应注意的问题，并介绍通过实践得出的有利于改进施工的方法。 关键词：预应力后张法施工工艺 一、理论准备 预应力钢筋混凝土是预先施加预压力来抵消梁体自重的恒载及部分汽车人群的活载的配筋混凝土，通过施加预应力充分利用了混凝土抗压不抗拉的特点，可有效提高混凝土结构物的耐久性。从施加预应力方法上可将其分为先张法施工和后张法施工。在桥梁结构中，后张法是一种较为常见的施工方法。即完成混凝土浇筑待到达一定强度后张拉预应力筋（钢绞线）并锚固的形式。 二、主要工序及注意事项 2.1工序流程 后张法预应力T梁的施工工序可概述为以下几部分：①清理底模并涂刷脱模剂②梁肋钢筋绑扎，包括主梁梁肋钢筋、横隔板钢筋、锚下钢筋，梁肋钢筋完成后穿正弯矩波纹并定位③拼装模板，包括端模、侧模吊装孔底模，装模前涂刷脱模剂④翼板钢筋绑扎，包括负弯矩齿箱钢筋，边梁另加防撞栏预埋钢筋，端跨梁有伸缩缝钢筋⑤浇筑梁体混凝土⑥梁体养生⑦达到强度后拆模⑧满足设计张拉后张拉⑨管道压浆、封锚。具体施工过程详见流程图
2.2过程中注意事项 2.2.1底模需清理干净后，确保无混凝土起其他杂物方可涂刷脱模剂，吊装孔两端外侧的滑动钢板必须归位 2.2.2主梁梁肋钢筋的绑扎包括主筋、下马蹄钢筋、腹板钢筋。安放主筋时注意接头位置不得在同一截面，应该交错布置，防止同一截面出现薄弱面。下马蹄钢筋交叉部位若与波纹管位置有冲突时应升高或降低钢筋交叉点位置，也可将其分开绑扎到侧面架立筋上，使之不再有交叉点。腹板架立钢筋与下马蹄钢筋一一对应绑扎，水平分布筋顺直间距均匀。 2.2.3横隔板钢筋下端两层Ф28钢筋层间距定位准确，以保证桥面系时钢筋的焊接连接。上端一层Ф25钢筋可在绑扎翼板钢筋时放入。 2.2.4波纹管使用前先检查有无破损，定位须准确，注意N2、N3平弯方向。波纹管接头用大一号的波纹管套接，套接长度不小于20cm，为防止在浇筑混凝土过程中进浆堵塞管道，接头处用胶带缠绕密封。 2.2.5模板的安装注意吊装孔下方的底模板，用方木支垫与台座顶面一平，防止在浇筑后出现错台，影响张拉作业时滑动钢板滑动。安装端头模时，注意锚垫板与模板紧贴并垂直，可用双面胶粘贴一圈，防止进浆。如图2.1 图2.1锚垫板贴胶带 2.2.6绑扎翼板钢筋时注意横隔板上端一层Ф25钢筋安放，并保证间距，以便于桥面系时焊接施工。泄水孔PVC管预埋准确，为防止在浇筑混凝土过程中浮
