汽车空调热力膨胀阀原理及调整
2017-09-29
什么是热力膨胀阀
热力膨胀阀是制冷系统的重要自控元件，一般安装于储液筒和蒸发器之间。利用气箱头（感温包）的温度变化作为信号，调节阀开度，改变制冷剂流量，使中温高压的制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果。
制冷系统不一定用热力膨胀阀作节流元件可以采用毛细管、节流短管（CCOT）
作为节流元件，成本低，可靠性好；
可以采用电子膨胀阀，使控制更精确，由于要采用传感器、控制线路板、带步进电机的执行机构，使制造复杂，成本提高
膨胀阀在制冷系统中的作用
1 节流降压
将冷凝器冷凝后的高温高压制冷剂节流降压，成为容易蒸发的低温低压的汽液混
合物，进入蒸发器蒸发，吸收外界热量；
根据感温包或气箱头得到的温度信号，膨胀阀能自动调节进入蒸发器的制冷剂流量，以适应制冷负荷不断变化的需要。
3 保持一定过热度、防止液击和异常过热
膨胀阀通过流量的调节使蒸发器具有一定的过热度，保证蒸发器总容积的有效利用，避免液态制冷剂进入压缩机引起液击；同时又能控制过热度在一定范围，防止异常过热现象的发生。
膨胀阀三力平衡控制原理
P1＝P2 + F
P1: 气箱头内充注介质对应于温度产生的压力，作用在膜片上方；
P2：蒸发压力（对内平衡为阀出口压力，对外平衡为蒸发器出口压力），作用在膜片下方；
F：弹簧力，作用在膜片下方。
气箱头温度降低时P1
内平衡膨胀阀与外平衡膨胀阀
之前有朋友问，内平衡和外平衡膨胀阀的区别在哪？内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。
内平衡彥胀阀
∣PL0.
25MPaC
[/ / / / ZA
鬥!
0. 25MPaG 二
IolC
压力弹簧
热负荷大.制冷剂流值大
膜片下方的压力取自阀出口，当蒸发器压力降过大时，会使气箱头感受的过热度减小，使阀开度不足。
膜片下方的压力取自蒸发器出口 ；避免了蒸发器压力降对阀开度的影响 内平
衡阀的。
膨胀阀的零件及作用
!!片
热负術小,制岭JW 流附小
克服了
阀体：提供制冷剂流通通道、与系统的连接接口、阀内零件的安装位置，材质为铝或黄铜；膜片：隔膜的作用。以最小的阻力，将气箱头的力传递给传动片，其特性由材质、状态、厚度、波纹形状等决定，一般由不锈钢或铜合金制作；
气箱盖：与气箱座、膜片、感温包、毛细管共同组成气箱头（有的产品没有感温包和毛细管），材质为不锈钢或黄铜；
感温包：感受外界温度，把温度转换的压力传递给气箱头，材料为紫铜；
毛细管：传递感温包的压力，或提供充注的通道，材料为紫铜；
传动片：把膜片的力传递给传动杆，并起到轴向和径向的限位作用，材料为铝或黄铜；
气箱座：连接阀体，容纳传动片，与气箱盖、膜片、感温包、毛细管共同组成气箱头，材质为不锈钢；
传动杆：把膜片的力传递给阀芯。分上传动杆和下传动杆，有的产品在下传动杆上点焊有钢球；
O 型圈：使传动杆和阀体间密封，但又不产生过大的摩擦阻力；阀芯：在气箱头和弹簧力的作用下，控制阀口流通面积的大小，材料为不锈钢或黄铜；调节弹簧：根据静装配过热度要求提供一定的预紧力，并提供与气箱头平衡的力，注意弹簧的刚度、节距、两端面平行度都对产品有很大影响，材料为不锈钢或弹簧钢；
调节螺丝：调节弹簧的预紧力；O 形圈：使调节螺丝与阀体间密封，但又不影
响调节性能。
注意：必须同时读出这两个读数。 热力膨胀阀过热度应在 则
进行适当的调整。 与系统不匹配时可能发生的现象
不匹配时、会使系统的制冷剂流量时多时少， 导致热力膨胀阀的制冷量时大时小。 当制冷量过小时， 会使蒸发器供液不足， 产生过大热度， 对系统性能会造成不利 的影响。 当制冷量过大时， 会引起震荡， 间歇性的使蒸发器供液过量， 导致压缩机的吸气 压力出现剧烈波动，甚至有液态制冷剂进入压缩机，引起液击 (湿冲程 )现象。 热力膨胀阀一般选择方法
1) 确定系统的制冷剂型号。
2) 确定蒸发器的蒸发温度，冷凝温度及制冷量。
3) 热力膨胀阀进出口的压力差。
5-8 ℃之间，如果不是，
制冷系统的稳定性与蒸发器出口端制冷剂过热度有关，因此及时准确的排除热力膨胀阀的故障及正确的选择与系统匹配的热力膨胀阀是很重要
电子膨胀阀的工作原理及控制 电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨 胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。以保持蒸发器需要的供液量。电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。电子膨胀阀的步进电机是根据制冷剂液位变化
实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。
膨胀阀的结构和工作原理 1 热力膨胀阀的作用： 热力膨胀阀安装在蒸发器入口 ,常称为膨胀阀 ,主要作用有两个： 1）节流做用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后 ,成为低温低压的雾状的液压制冷剂 ,为制冷剂的蒸发创造条件； 2）控制制冷剂的流量：进入蒸发器的液态制冷剂 ,经过蒸发器后 ,制冷剂由液态蒸发为气态 ,吸收热量 ,降低车内的温度。膨胀阀控制制冷剂的流量 ,保证蒸发器的出口完全为气态制冷剂 ,若流量过大 ,出口含有液态制冷剂 ,可能进入压缩机产生液击；若制冷剂流量过小 ,提前蒸发完毕 ,造成制冷不足； 2 热力膨胀阀的种类： 热力膨胀阀按照平衡方式不同 ,分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。 1）内平衡式膨胀阀结构和工作原理： 内平衡式F型热力膨胀阀结构图。感温包内充注制冷剂 ,放置在蒸发器出口管道上 ,感温包和膜片上部通过毛细管相连 ,感受蒸发器出口制冷剂温度 ,膜片下面感受到的是蒸发器入口压力。如果空调负荷增加 ,液压制冷剂在蒸发器提前蒸发完毕 ,则蒸发器出口制冷剂温度将升高 ,膜片上压力增大 ,推动阀杆使膨胀阀开度增大 ,进入到蒸发器中的制冷剂流量增加 ,制冷量增大；如果空调负荷减小 ,则蒸发器出口制冷剂温度减小 ,以同样的作用原理使得阀开度减小 ,从而控制制冷剂的流量。 2）外平衡式膨胀阀结构和工作原理：
膜片下面感受到的是蒸发器出口压力。 外平衡式膨胀阀与平衡式膨胀阀原理基本相同 ,区别是： 内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。 3）H型膨胀阀 H型热力膨胀阀有四个接口与制冷系统连接,其中两个接口与普通热力膨胀阀相同,一个连接储液干燥器,一个连接蒸发器进口；另外两个接口,一个连接蒸发器出口,一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管,提高了调节灵敏度,结构紧凑,抗振可靠。
空调膨胀阀工作原理 Document number：PBGCG-0857-BTDO-0089-PTT1998

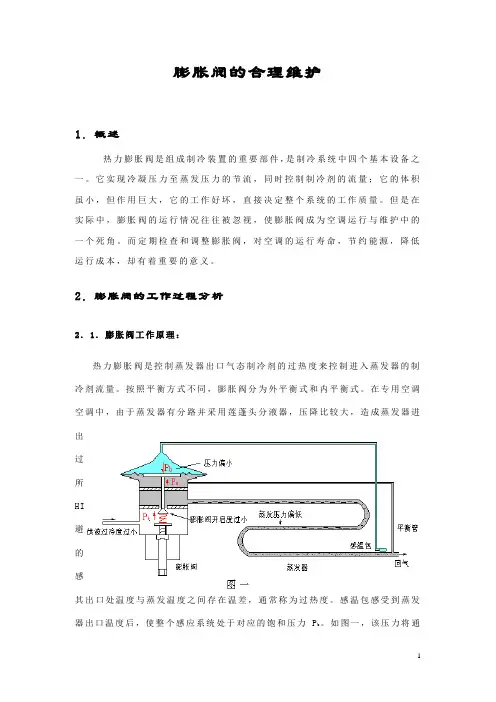

膨胀阀工作原理及正确维护 内容提要：膨胀阀工作状况的好坏，直接决定专业空调运行状况的好坏。本文介绍了膨胀阀的工作原理，并对膨胀阀的运行进行了具体分析，从增大制冷量、节约能源的角度，提出要对膨胀阀进行定期检查和调整。 膨胀阀的合理维护 叶明哲摘要膨胀阀工作状况的好坏，直接决定专业空调运行状况的好坏。本文介绍了膨胀阀的工作原理，并对膨胀阀的运行进行了具体分析，从增大制冷量、节约能源的角 度，提出要对膨胀阀进行定期检查和调整。 关键词膨胀阀MSS线匹配过热度 1．概述 热力膨胀阀是组成制冷装置的重要部件，是制冷系统中四个基本设备之一。它实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量；它的体积虽小，但作用巨大，它的工作好坏，直接决定整个系统的工作质量。但是在实际中，膨胀阀的运行情况往往被忽视，使膨胀阀成为空调运行与维护中的一个死角。而定期检查和调整膨胀阀，对空调的运行寿命，节约能源，降低运行成本，却有着重要的意义。 2．膨胀阀的工作过程分析 2．1．膨胀阀工作原理：
