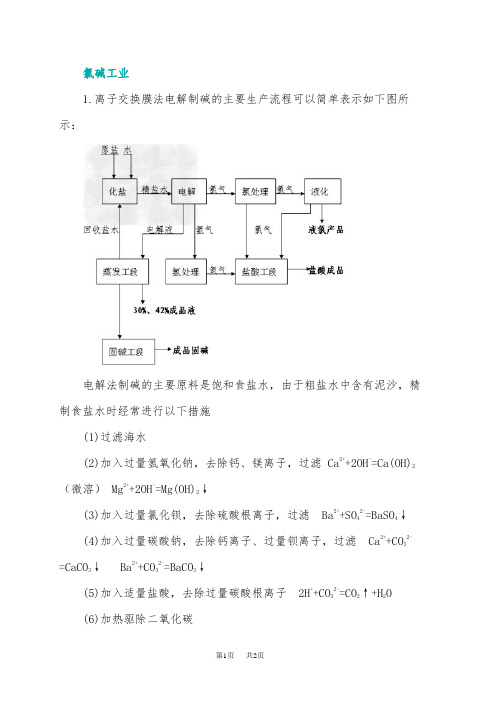

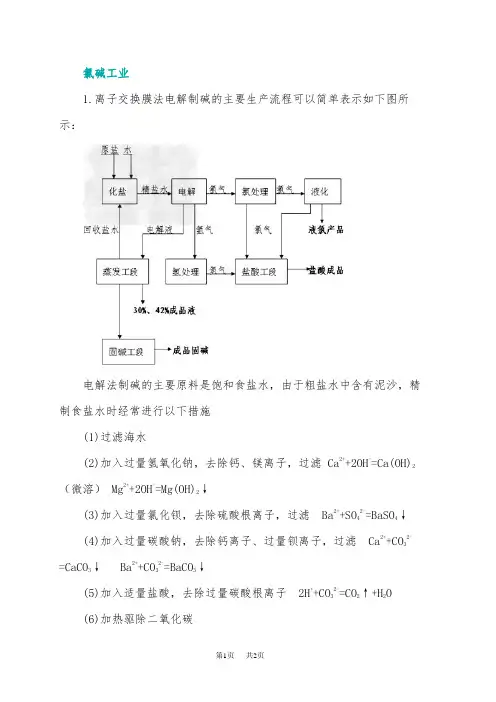

离子交换膜法电解制碱的主要生产流程
精制的饱和食盐水进入阳极室；纯水（加入一定量的NaOH溶液）加入阴极室，通电后H2O在阴极表面放电生成H2，Na+则穿过离子膜由阳极室进入阴极室，此时阴极室导入的阴极液中含有NaOH；Cl－则在阳极表面放电生成Cl2。电解后的淡盐水则从阳极室导出，经添加食盐增加浓度后可循环利用。
阴极室注入纯水而非NaCl溶液的原因是阴极室发生反应为2H++2e－
=H2↑；而Na+则可透过离子膜到达阴极室生成NaOH溶液，但在电解开始时，为增强溶液导电性，同时又不引入新杂质，阴极室水中往往加入一定量NaOH 溶液。
编辑本段主要原料
氯碱工业的主要原料：饱和食盐水，但由于粗盐水中含有泥沙、Ca2+、Mg2+、Fe3+、SO等杂质，远不能达到电解要求，因此必须经过提纯精制。
编辑本段离子膜烧碱装置的工艺设计
一、一次盐水
一次澄清盐水的制备是氯碱生产工艺至关重要的工段，精制效果的好坏直接影响产品的质量和产量。传统性的一次盐水精制工艺，采用配水、化盐、加精制剂反应、澄清、砂滤，然后再经炭素烧结管过滤器过滤。近几年新建氯碱装置一次盐水工艺大都采用膜过滤技术制取精制盐水，该工艺路线省去了砂滤器、炭素烧结管过滤器。经生产实践证明，经膜过滤分离方法制得的一次盐水质量指标、设备投资等都比传统工艺理想。所以一次精制盐水工艺采用膜过滤器过滤工艺。
二、二次盐水精制
离子膜法电解槽使用的高度选择性离子交换膜要求入槽盐水的钙、镁离子含量低于20wtppb，普通的化学精制法只能使盐水中的钙、镁离子含量降到10wtppb左右。若使钙、镁离子含量降到20wtppb的水平，必须用螯合树脂处理。
二次盐水精制的主要工艺设备是螯合树脂塔，分二塔式和三塔式流程。塔的运行与再生处理及其周期性切换程序控制，可由程序控制器PLC实现，PLC与集散控制系统DCS可以实现数据通讯；也可以直接由DCS实现控制。伍迪公司采用的就是二塔式，其他公司采用三塔式流程。建议采用三塔式流程。
三、电解工艺
现在能够提供离子膜电解槽的专利商有旭化成、伍迪、氯工程、北化机等厂家，这几家公司的技术都是成熟的。槽型为复极式自然循环离子膜电解槽。
四、淡盐水脱氯
淡盐水脱氯有两种工艺路线：一种采用空气吹除法，该法脱氯效果欠佳，从淡盐水中分离出来的废氯气纯度低，无法汇入湿氯气总管送氯气处理工序，只能由烧碱液循环吸收，制成次氯酸钠溶液。另一种采用真空脱氯法，该法脱氯效果较好，通过蒸汽喷射器或真空泵提供的真空系统将含氯淡盐水中的游离氯抽出分离后进入湿氯气总管。建议采用真空法淡盐水脱氯工艺技术。
五、氯氢处理
1、氯气处理
由电解槽出来的湿氯气，温度高并伴有大量的水蒸气和杂质，具有较强的腐蚀性，必须经过冷却、干燥和净化处理。
氯气处理系统分为冷却、干燥、输送三部分。
冷却选用填料式洗涤塔，能够较好地除去湿氯气带出的盐雾，填料采用CPVC花环。氯气冷凝下来的氯水回收送淡盐水脱氯工序。
对于干燥部分，在实践应用中已采用过多种干燥塔型和不同的组合方式，比较典型的有：
a、一段泡沫塔、二段泡沫塔；
b、一段填料塔、二段泡沫塔；
c、一段填料塔、二段泡罩塔。
国内采用最多的是填料塔和泡沫塔组合，这是两种典型的塔。
泡沫塔的特点是结构简单、造价低、塔板数多；缺点是操作弹性小、不便于增加硫酸循环量，操作弹性仅为15%，塔板阻力降大，一般为
100-200mmH2O，而且开孔的加工精度、酸泥沉积等因素易影响其操作稳定性。
填料塔操作弹性大，易操作，压降小，但投资大，有效塔板数少。
泡罩塔的特点介于泡沫塔与填料塔制碱，塔板数多，压降与泡沫塔相当，操作弹性比较大。
经过对以往经验的总结、比较，应选择二段干燥；一段为填料干燥塔，二段采用泡罩干燥塔。
目前氯气输送设备有两种形式，一种是液环泵，另一种是离心式压缩机。液环泵对氯气含水量要求不苛刻，但动力消耗大，输送量小，出口氯气压力低，适用于生产规模在5万吨/年烧碱能力以下的氯气输送。离心式压缩机具有输送量大、排气压力较高、运转平衡、得以改善工作环境等优点。该设备能量消耗与同气量液环泵相比节电50%，但要求氯气中含水量
<100wtppm，适用5万吨/年烧碱规模以上的装置输送氯气。
建议氯气处理工艺方案：湿氯气经氯水洗涤，钛管换热器，氯气除盐、降温后经一段填料塔、二段泡罩塔干燥，使氯气含水量≤50wtppm，氯气输送选用大型离心式氯气压缩机。
2、氢气处理
由电解槽出来的氢气温度高、含水量大、且含碱雾，故必须进行冷却。冷却系统分直接冷却和间接冷却两种，建议选择氢气洗涤塔直接洗涤冷却降温、列管换热器间接冷却，水环式氢气压缩机输送。
3、废氯气处理
废氯气处理接纳开、停车时的低浓度氯气和事故状态下氯气系统的泄压氯气，可采用烧碱液吸收或石灰乳吸收，石灰乳吸收效果差，设备庞大，需连接搅拌，动力消耗高，操作环境恶劣。建议选择烧碱液循环、冷却、吸收废氯气，制成次氯酸钠溶液。
六、氯气液化
通常根据氯气压缩机压力的不同，将氯气液化方式分为高压法、中压法和低压法三种。高压法消耗冷冻量少，不需要制冷机，能耗低。Bu
段离子膜烧碱优点
离子膜烧碱优点(1)烧碱质量高成品烧碱含R;,}' 30} 50 mg/ kg,可满足化纤、制药等行业对高纯烧碱的质量要求。 ( 2)能耗低国外离子膜法氯碱生产，吨碱综合能耗(蒸汽消耗折算计入电耗中)为2250kW" h，比隔膜法的平均3 200 k W " h节省950 kW " h}'}。 ( 3)投资省离子膜法氯碱生产比水银法制碱节省投资10%一15%，比石棉隔膜法制碱节省投资15%一25%。 ( 4)无污染离子膜法氯碱生产没有废物，不存在水银法制碱的汞污染和隔膜法制碱的石棉废物等污染问题。( 5)氯气纯度高通常氯气纯度>99%，是很好的有机氯生产原料。 ( 6)氢气纯度高通常氢气纯度>99%，可直接用于要求高纯氢的场合。随着科学技术的迅猛发展，大量的新材料、新工艺、新方法在离子膜结构、电解槽设计和电解工艺等方面应用，给离子膜法氯碱生产注入了新的活力。
离子膜烧碱工艺 一、工艺流程简介 烧碱目前以离子膜工艺为主。按流程顺序分为一次盐水、二次盐水精制、电 解、淡盐水脱氯、Cl 2处理、H 2 处理等工序。核心工序是二次盐水精制和电解部 分。 盐水一次精制的主要目的是控制悬浮物(SS)与各种杂质离子的含量在要求的范围内，为盐水二次精制作准备。盐水二次精制最主要部分是螯合树脂塔，，使粗盐水经过树脂塔后除去二价阳离子。部分工艺在二次精制中盐水进螯合树脂塔之前设置碳素管或其它类型过滤器，以进一步降低盐水中的悬浮物的含量。电解部分是烧碱制备流程的关键工序，符合电解要求指标的精制盐水流经电解槽时，在一定直流电作用下，离子经离子交换膜的发生迁移，最终在阴极液相形成 烧碱，阳极液相产生淡盐水，阴极气相生成H 2，阳极气相生成Cl 2 。 二、离子交换膜法电解制碱的主要生产流程 工艺流程图 精制的饱和食盐水进入阳极室；纯水（加入一定量的NaOH溶液）加入阴极 室，通电后H 2O在阴极表面放电生成H 2 ，Na+则穿过离子膜由阳极室进入阴极室， 此时阴极室导入的阴极液中含有NaOH；Cl－则在阳极表面放电生成Cl 2 。电解后的淡盐水则从阳极室导出，经添加食盐增加浓度后可循环利用。 阴极室注入纯水而非NaCl溶液的原因是阴极室发生反应为2H++2e－=H2↑；而Na+则可透过离子膜到达阴极室生成NaOH溶液，但在电解开始时，为增强溶液导电性，同时又不引入新杂质，阴极室水中往往加入一定量NaOH溶液。
三、具体工艺流程 盐水精制单元 工艺简述：饱和粗盐水加入精制反应剂，经过精制反应后加入絮凝剂进入澄清桶澄清，澄清盐水经砂滤器粗滤后，再经α-纤维素预涂碳素管过滤器二次过滤，使盐水中的悬浮物小于1×10－6，然后进入离子交换树脂塔，进行二次精制，得到满足离子膜电解槽运行要求的精制盐水。其工艺流程简图如图1所示。 ①一次盐水精制 一次澄清盐水的制备是氯碱生产工艺至关重要的工段，精制效果的好坏直接影响产品的质量和产量。 bc 精制原理 ①除镁 镁离子常以氯化物的形式存在于原盐中，精制时向粗盐水中加入烧碱溶液生成不溶性的氢氧化镁沉淀。 反应方程式：MgCl 2+2NaOH=Mg(OH) 2 ↓+2NaCl 离子反应方程式：Mg2++2OH-=Mg(OH) 2 ↓ 为使反应完全，控制氢氧化钠过量，本反应速度快几乎瞬间完成，是本工艺中的前反应。 ②除钙 钙离子一般以氯化钙和硫酸钙的形式存在于原盐中，精制时向粗盐水中加入碳酸钠溶液使生成不溶性的碳酸钙沉淀，反应方程式： CaCl 2+Na 2 C0 3 =CaC0 3 ↓+2NaCl CaS0 4+Na 2 C0 3 =CaC0 3 ↓+Na 2 S0 4 离子反应方程式： Ca2++CO 32-=CaC0 3 ↓ 为使反应完全，碳酸钠一般控制过量，本反应速度较慢，反应速度受温度影响较大，一般在50℃左右，在碳酸钠过量情况下需半小时方能
一、电解铝的生产工艺流程： 氧化铝氟化盐碳阳极直流电 阳极气体 气体净化 铝水轧制或铸造 回收氟化物 排放废气净化澄清 浇铸 铝锭（电解铝） 二、电解铝的生产成本 电解铝的生产成本构成主要分为： 氧化铝、电力、辅料（氟化盐及阳极碳等）、人工和折旧三部分。其中氧化铝、氟化盐及碳素材料是电解铝的原材料。平均一吨的电解铝需要消耗1.95吨的氧化铝，25KG氟化盐。 1.氧化铝成本 一般来讲，每生产一吨电解铝需耗费2吨氧化铝，但目前大多数厂家生产一吨电解铝耗费氧化铝约在1.93吨—1.98吨之间，虽然这一比例随着各个厂家的努力还会有下降的趋势，但下降的幅度很小，我们理解为常量。目前，氧化铝的市场价格基本维持在2200元/吨—2300元/吨，我们按照市场的基本稳定价格维持在2200元/吨上下，我们取每生产一吨电解铝所耗费1.95吨为常数，可以计算出目前一吨电解铝所耗氧化铝费用为4290元。 2.电费成本 由于目前国内河南的电解铝产量较大，因此以河南的电价作为计算，河南电解铝工业电价约为0.442元/kwh。根据国家政策，7月1日起，国家电价总体上调0.025元/kwh，由此估算目前平均电价为0.467元/kwh。 电解铝行业耗电量很大，由于生产技术装备水平的差异，各生产企业每生产一吨电解铝所耗费的电量差异较大，目前国内大体在14000kwh—16000kwh之间，按照国家2008年的
耗电标准，每吨电解铝生产电解铝环节综合交流电耗为14400kwh，电价调整前与电价调整后的每吨电解铝的电费成本分别约为6365元和6725元，上涨幅度大概为360元。 3.辅料 （1）阳极碳成本 目前世界上的电解槽分为自焙槽和预焙槽。由于阳极碳要先经过焙烧，多了些工序，因此阳极碳块的价格相对较高。目前，自焙槽由于污染严重，逐渐被国家淘汰，所以以目前较为常用的预焙槽进行核算。一吨阳极碳的市场价格约为2000元，每生产一吨电解铝预焙槽耗碳0.6吨，据此得出一吨电解铝所耗费的阳极碳为1200元。 （2）氟化盐 目前，氟化盐的市场价约为2600元/吨，一般每生产一吨电解铝只耗用25KG。根据核算，大概一吨电解铝所耗费的氟化盐65元。 综上所述，国内每生产一吨电解铝所耗费的社会平均原材料成本为4290（氧化铝）＋6725（电价）＋1200（阳极碳）＋65（氟化盐）＝12280元。这仅仅是制造成本当中最基本的直接材料费用，而一个企业要维持简单的社会再生产必须得支付企业人员的工资、管理费用、财务费用和销售费用、摊销机器厂房折旧费用、银行贷款利息及税金等，这些都应该计入企业的生产成本。根据易贸的数据统计，目前国内企业这方面的成本约占整个电解铝生产成本的13%，按近期电解铝市场价格为12280元/吨计算，这方面的成本为2029元左右，那么一吨电解铝的总成本为17637元左右。
离子膜烧碱装臵工艺培训课件 一、装臵简介 巴陵石化环氧树脂事业部有二套离子膜烧碱生产装臵，一是1993年建成投产采用日本旭化成公司强制式循环电槽工艺的20000t/a离子膜装臵，一是2001年12月份建成投产采用日本旭化成自然式循环电槽工艺的50000t/a离子膜装臵。 二、烧碱制碱技术的发展历程 烧碱从电石法、水银法、隔膜阳极法发展到离子膜制碱技术。 离子膜烧碱制碱技术是十九世纪60年代开始进入工业生产，最早由美国杜邦、日本旭化成、西欧伍德等化工公司实现工业生产。主要是膜和相应电解槽的发展决定离子膜制碱技术。 膜和电解槽的发展历程与离子膜烧碱技术发展是同步的，目前离子膜只有美国杜邦、日本旭化成、旭硝子公司生产，我国去年开始山东东岳集团才开始生产出用于强制循环的膜。电解槽从最开始的单级式电解槽发展到强制循环电解槽、自然循环电解槽、高电密电解槽、零极距电解槽及零极距高电密电解槽。 三、装臵工序简介 装臵分为20000t/a离子膜装臵精制、电解工序、氢处理工序，氯气送50000t/a离子膜装臵氯干燥处理；50000t/a离子膜装臵分为
精制工序、电解工序、淡盐水脱氯工序、蒸发工序、氯气处理工序、氢处理工序。 四、原材料产品简绍 产品性质 30%离子膜烧碱 30%离子膜烧碱化学分子式NaOH，比重约1.3左右，分子量40，凝固点4.65℃，生成热101.99 千卡/克分子，熔点318.4℃、沸点1390℃。30%离子膜烧碱为无色粘状液体，呈强碱性，对皮肤、角膜、动物纤维有强腐蚀性，可吸收氯气和二氧化碳。离子膜烧碱广泛用于造纸、冶金、纺织、无机化工、军工领域，是一种基本无机化工原料。 氯气（Cl2） 氯气化学分子式Cl2，在常温常压下为黄绿色有刺激性气味的有毒气体。密度为3.21，是空气的2.45倍。易溶于碱溶液、二硫化碳和四氯化碳，难溶于饱和食盐水。在常温下，氯气被加压到0.6～0.8MPa或在常压下冷却到-35～40℃时就能液化为黄绿色透明液体。液氯的密度为 1.47，熔点-102℃，沸点-34.6℃，气化热62kcal/kg(36℃)。氯气的化学性质很活泼，是一种活泼的非金属。液氯为第二类危险化学品，人体吸入浓度为2.5mg/m的氯气时，就会死亡。氯气爆炸的危害包括两部分：爆炸本身造成的危害及泄漏的氯气造成的二次危害常温下水中的溶解度为5～7g/l，湿氯气对绝大部分金属具有强烈的腐蚀性。氯气与氢气混合后在温度和光的作用下可
离子膜烧碱工艺流程 https://www.doczj.com/doc/4113788467.html,/thread-437527-1-1.html CAD 邢家悟主编《离子膜法制烧碱操作问答》(化学工业出版社，2009年7月) 第一章盐水精制甲元 1.盐水精制的目的 氯碱工业生产过程中，无论采用海盐、湖盐、岩盐或卤水中的哪一种原料，都含有Ca2+、Mg2+、SO2－等无机杂质，以及细菌、藻类残体、腐殖酸等天然有机物和机械杂质。这些杂质在化盐时会被带入盐水系统中，如不去除将会造成离子膜的损伤，从而使其效率下降，破坏电解槽的正常生产，并使离子膜的寿命大幅度缩短。盐水中一些杂质会在电解槽中产生副反应，降低阳极电流效率，并对阳极寿命产生影响。因此，盐水必须进行精制操作除去盐水中的大量杂质，生产满足离子膜电解槽运行要求的精制盐水。 2.盐水精制工艺简述 直至20世纪70年代中期，传统絮凝沉降盐水精制工艺基本上没有实质性发展；目前用于离子膜法电解的盐水精制工艺是在上述方法基础上增加二次过滤和二次精制先进工艺技术形成的。其工艺流程为∶饱和粗盐水加入精制反应剂，经过精制反应后加入絮凝剂进入澄清桶澄清，澄清盐水经砂滤器粗滤后，再经α-纤维素预涂碳素管过滤器二次过滤，使盐水中的悬浮物小于1×10－6，然后进入离子交换树脂塔，进行二次精制，得到满足离子膜电解槽运行要求的精制盐水。其工艺流程简图如图1所示。 第二章电解单元 92.离子膜电解槽电解反应的基本原理 离子膜电解槽电解反应的基本原理是将电能转换为化学能，将盐水电解，生成NaOH、Cl2、H2，如图20所示，在离子膜电解槽阳极室(图示左侧)，盐水在离子膜电
解槽中电离成Na+和Cl－，其中Na+在电荷作用下，通过具有选择性的阳离子膜迁移到阴极室(图示右侧)，留下的Cl－在阳极电解作用下生成氯气。阴极室内的H2O电离成为H+和OH－，其中OH－被具有选择性的阳离子挡在阴极室与从阳极室过来的Na+结合成为产物NaOH，H+在阴极电解作用下生成氢气。 93.离子膜电解槽的类型 离子膜电解槽按照单元槽的结构形式不同，分为单极式离子膜电解槽(图21)和复极式离子膜电解槽(图22)。单极式离子膜电解槽是指在一个单元槽上只有一种电极，即单元槽是阳极单元槽或阴极单元槽，不存在一个单元槽上既有阳极又有阴极的情况。复极式离子膜电解槽是指在一个单元槽上，既有阳极又有阴极(每台离子膜电解槽的最端头的端单元槽除外)，是阴阳极一体的单元槽。 94.不同类型离子膜电解槽的供电方式 离子膜电解槽的供电方式有两种∶并联和串联。在一台单极式离子膜电解槽内部(参见图23)，直流供电电路是并联的，因此总电流即为通过各个单元槽的电流之和，各单元槽的电压基本相等，所以单极式离子膜电解槽的特点是低电压大电流。
新疆轻工职业技术学院 毕 业 论 文 论文题目：离子膜制碱工艺 系部：化学工程系 班级：三高08化工班 学生：俞晋龙 指导老师：张明峰
目录 前言 (3) 一离子交换膜法制碱的优势及前景 1.1离子交换膜法制碱的优势 (4) 1.2离子交换膜法制碱的前景 (5) 二离子交换膜法制碱的性能和种类 2.1离子交换膜法制碱的性能 (6) 2.2离子交换膜的类型 (7) 三离子交换膜法制碱的基本原理 3.1电解原理 (8) 3.2离子交换膜 (8) 四离子交换膜法制碱的工艺条件的选择及操作控制 4.1盐水质量 (9) 4.2阴极液中的氢氧化钠的浓度 (9) 4.3阳极液中氯化钠浓度 (9) 4.4盐水中加盐酸 (9) 4.5盐水与纯水-淡碱液的供应 (10) 4.6气体压强 (10) 4.7操作温度 (10) 五离子交换膜法制碱工艺流程及主要设备 5.1工艺流程 (11) 5.2离子交换膜电解槽 (12) 六小结 (13) 七参考文献 (14) 八致谢 (15)
摘要：简单介绍了离子交换膜法制碱工艺的优势及前景，通过对隔膜法、汞法、离子膜法的比较得到，离子膜法制烧碱较传统的隔膜法，水银法具有很大优势。另外彻底根治了石棉、水银对环境的污染。因此，离子膜法制烧碱是氯碱工业发展的方向。离子膜法制碱的基本原理是：电解原理。它的工艺条件主要取决与：盐水的质量、氢氧化纳的浓度、氯化钠浓度、盐水与纯水-淡碱液的供应等。工艺流程分为四部分：一次盐水精制、二次盐水精制、电解槽、烧碱蒸发装置。关键词：离子膜、电解、烧碱、电解槽 前言 氯碱工业产品主要有烧碱、氢气、氯气及下游产品，品种超过900多种，广泛应用于轻工、化工、纺织、农业、建材、电力、电子、国防、冶金等各个部门，是我国经济发展与人民生活不可缺少的重要基本化工原料。 离子膜法生产氯碱优点是可节电1/3，成品浓度高，基建占地少，无污染，经济效益好，所产氯碱质量好，成本低，产品性能大大优于隔膜烧碱，能满足轻纺、化纤、造纸、冶金等行业对高质量碱的要求及发展。我国通过引进、消化、吸收和创新，加速了离子膜制碱技术的国产化，目前，技术已取得了突破性进展，具备了从设计施工、开车的全套技术能力，国产复极式离子膜电解槽性能已接近国外先进水平。世界烧碱消费结构中，化学工业所占比例最大，为39%，其次为造纸，占16%。我国烧碱消费以轻工、化工、纺织工业为主，三大行业每年的消费量约占75%。1998年我国烧碱消费量为500万吨，预计2010年将750万吨。目前，世界烧碱生产能力5420万吨，产量4340万吨。我国烧碱生产能力达到680万吨，产量530万吨，居世界第二位。 离子膜法电解制碱是世界上工业化生产烧碱当中最先进的工艺方法，具有能耗低、三废污染少、成本低及操作管理方便等优点。副产的氯气和氢气，可以合成盐酸，或深加工氯下游产品如PVC、有机硅及甲烷氯化物等。 离子膜制碱法有许多优点，现在以被关泛应用，很有发展前景。 一、离子交换膜法制碱的优势及前景 1.1 离子交换膜法制碱的优势 离子膜法食盐溶液电解工艺之所以占上风,就其规模而言,大到日产近(3.0
电解铝工艺流程 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
电解铝工艺 电解铝 - 简介 电解铝就是通过电解得到的铝。现代电解铝工业生产采用冰晶石-氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。 电解铝 - 工艺流程 电解铝生产过程 铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。阳极：2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。为保护环境和人类健康需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。其生产工艺流程如下图： 氧化铝氟化盐碳阳极直流电 ↓↓↓↓ ↓
排出阳极气体------ 电解槽 ↑↓↓ 废气←气体净化铝液 ↓↓ 回收氟化物净化澄清 ↓↓↓ 返回电解槽 浇注轧制或铸造 ↓↓ 铝锭线坯或型材 电解铝 - 产业特点 电解铝 世界上所有的铝都是用电解法生产出来的。铝电解工业生产采用霍尔-埃鲁冰晶石-氧化铝融盐电解法，即以冰晶石为主的氟化盐作为熔剂，氧化铝为熔质组成多相电解质体系。其中Na2AlF6-Al2O3二元系和Na3AlF6-AlF3-Al2O3三元系是工业电解质的基础。电解铝工
氯、碱技术经济核算规程离子膜电解法 （试行） 中国氯碱工业协会 2004 年12 月
目录 、八、- 前言 第一章：技术经济核算的基础和依据第二章：成品、半成品、在制品、联产品第三章：质量指标的核算第四章：技术经济指标的核算第五章：产品单耗的核算第六章：综合能耗的核算 附：产品消耗计算表 综合能耗计算表
经济核算是企业管理工作的重要内容，技术经济核算规程是国家各部门和行业之间进行工业 统计和核算的重要技术依据和准则。通过技术经济核算来综合反映企业生产经营管理的状况和水平。为了统一离子膜法烧碱技术经济核算的口径和方法，原化学工业部和中国氯碱工业协会于一九九五年共同拟订了《离子膜电解法烧碱技术经济核算规程》（修订稿）。鉴于近年来，国家对一些标准的修订和统计规则的修订以及核算工作与国际接轨的需要，原《离子膜电解法烧碱技术经济核算规程》（修订稿）中部分内容已不适合现在形势发展的需要，故对原《离子膜电解法烧碱技 术经济核算规程》（修订稿）进行二次修订，特制订本规程。 第一章技术经济核算的基础和依据 技术经济核算是企业管理的重要内容，技术经济核算规程是进行工业统计、技术和成本核算的重要技术依据和准则。它的内容和具体核算方法应符合国家有关部门的规定。为统一离子膜电解法氯、碱技术经济核算方法及与国际接轨，在原隔膜电解法烧碱技术经济核算规程的基础上引进电解单元的概念和试算方法，将原规定的以电解烧碱为基础进行的核算，转化为以电解单元（ECU）为主线，氯气和烧碱并列核算的方法特制定本规程。 电解单元（ECU）的英文全称ELECTRTRIC-CHEMICAL UN含义即为电解单元。 根据测算，每个电解单元可产生1单位氯气极1.087 （1/0.92 ）单位烧碱（折百计算）。 公式为：1ECU=CL 2+ 1.087 N a OH。 （不加高纯盐酸的电解槽按每个电解单元可产生1 单位氯气及1.13（1/0.885 ）单位烧 碱（氢氧化钠折百计算）。公式为：1ECU=CL 2 + 1.13 N a OH 1 ．技术经济核算的基础准确的物料（产品）计量是技术经济核算的首要条件，计量准确程度直接影响核算结果和技术经济核算方法的统一执行。因此必须完善计量仪表（设备），加强物料（产品）计量管理，不得推算、估算。 企业应建立健全计量机构，配备专职人员，统一负责各种仪器仪表和计量设备的使用、鉴定、校验和维护管理。计量装置的使用部门要严格执行有关规定。各种仪器仪表和计量设备的校正、鉴定方法及间隔期，应按国家有关规定执行。
离子膜烧碱的工业分析-----中间产品及副产物分析 离子膜烧碱就是采用离子交换膜法电解食盐水而制成烧碱（即氢氧化钠）。其主要原理是因为使用的阳离子交换膜，该膜有特殊的选择透过性，只允许阳离子通过而阻止阴离子和气体通过，即只允许H＋、Na+通过，而Cl－、OH－和两极产物H2和Cl2无法通过，因而起到了防止阳极产物Cl2和阴极产物H2相混合而可能导致爆炸的危险，还起到了避免Cl2和阴极另一产物NaOH反应而生成NaClO影响烧碱纯度的作用。 离子膜法电解制碱是世界上工业化生产烧碱当中最先进的工艺方法，具有能耗低、三废污染少、成本低及操作管理方便等优点。副产的氯气和氢气，可以合成盐酸，或深加工氯下游产品如PVC、有机硅及甲烷氯化物等。 淡盐水脱氯 淡盐水脱氯有两种工艺路线：一种采用空气吹除法，该法脱氯效果欠佳，从淡盐水中分离出来的废氯气纯度低，无法汇入湿氯气总管送氯气处理工序，只能由烧碱液循环吸收，制成次氯酸钠溶液。另一种采用真空脱氯法，该法脱氯效果较好，通过蒸汽喷射器或真空泵提供的真空系统将含氯淡盐水中的游离氯抽出分离后进入湿氯气总管。建议采用真空法淡盐水脱氯工艺技术。 氯氢处理（含废氯气处理） 1、氯气处理 由电解槽出来的湿氯气，温度高并伴有大量的水蒸气和杂质，具有较强的腐蚀性，必须经过冷却、干燥和净化处理。 氯气处理系统分为冷却、干燥、输送三部分。 冷却选用填料式洗涤塔，能够较好地除去湿氯气带出的盐雾，填料采用CPVC 花环。氯气冷凝下来的氯水回收送淡盐水脱氯工序。 对于干燥部分，在实践应用中已采用过多种干燥塔型和不同的组合方式，比较典型的有： a、一段泡沫塔、二段泡沫塔； b、一段填料塔、二段泡沫塔； c、一段填料塔、二段泡罩塔。 国内采用最多的是填料塔和泡沫塔组合，这是两种典型的塔。 泡沫塔的特点是结构简单、造价低、塔板数多；缺点是操作弹性小、不便于增加硫酸循环量，操作弹性仅为15%，塔板阻力降大，一般为100-200mmH2O， 而且开孔的加工精度、酸泥沉积等因素易影响其操作稳定性。 填料塔操作弹性大，易操作，压降小，但投资大，有效塔板数少。 泡罩塔的特点介于泡沫塔与填料塔制碱，塔板数多，压降与泡沫塔相当，操作弹

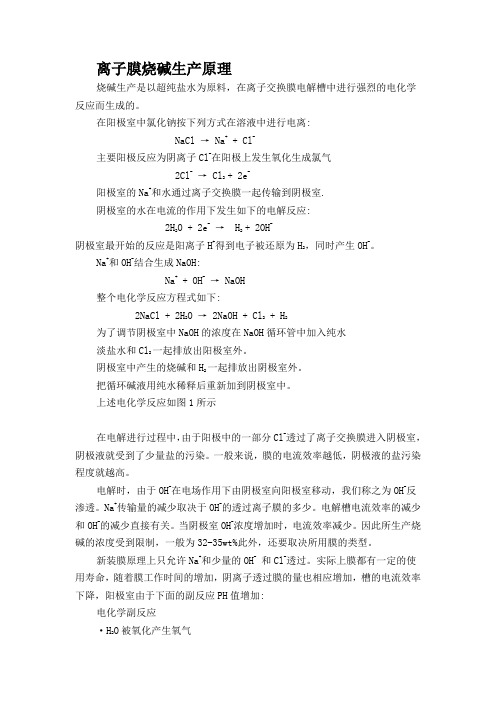

离子膜烧碱生产原理 烧碱生产是以超纯盐水为原料，在离子交换膜电解槽中进行强烈的电化学反应而生成的。 在阳极室中氯化钠按下列方式在溶液中进行电离: NaCl → Na+ + Cl- 主要阳极反应为阴离子Cl-在阳极上发生氧化生成氯气 2Cl-→ Cl 2 + 2e- 阳极室的Na+和水通过离子交换膜一起传输到阴极室. 阴极室的水在电流的作用下发生如下的电解反应: 2H 2O + 2e-→ H 2 + 2OH- 阴极室最开始的反应是阳离子H+得到电子被还原为H 2 ，同时产生OH-。 Na+和OH-结合生成NaOH: Na+ + OH-→ NaOH 整个电化学反应方程式如下: 2NaCl + 2H 2O → 2NaOH + Cl 2 + H 2 为了调节阴极室中NaOH的浓度在NaOH循环管中加入纯水 淡盐水和Cl 2 一起排放出阳极室外。 阴极室中产生的烧碱和H 2 一起排放出阴极室外。 把循环碱液用纯水稀释后重新加到阴极室中。 上述电化学反应如图1所示 在电解进行过程中，由于阳极中的一部分Cl-透过了离子交换膜进入阴极室，阴极液就受到了少量盐的污染。一般来说，膜的电流效率越低，阴极液的盐污染程度就越高。 电解时，由于OH-在电场作用下由阴极室向阳极室移动，我们称之为OH-反渗透。Na+传输量的减少取决于OH-的透过离子膜的多少。电解槽电流效率的减少和OH-的减少直接有关。当阴极室OH-浓度增加时，电流效率减少。因此所生产烧碱的浓度受到限制，一般为32-35wt%此外，还要取决所用膜的类型。 新装膜原理上只允许Na+和少量的OH-和Cl-透过。实际上膜都有一定的使用寿命，随着膜工作时间的增加，阴离子透过膜的量也相应增加，槽的电流效率下降，阳极室由于下面的副反应PH值增加: 电化学副反应 ·H 2 O被氧化产生氧气
