电解铝工艺流程
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
电解铝工艺
电解铝 - 简介
电解铝就是通过电解得到的铝。现代电解铝工业生产采用冰晶石-氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。
电解铝 - 工艺流程
电解铝生产过程
铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。阳极：2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。为保护环境和人类健康需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。其生产工艺流程如下图：
氧化铝氟化盐碳阳极直流电
↓↓↓↓
↓
排出阳极气体------ 电解槽
↑↓↓
废气←气体净化铝液
↓↓
回收氟化物净化澄清
↓↓↓
返回电解槽
浇注轧制或铸造
↓↓
铝锭线坯或型材
电解铝 - 产业特点
电解铝
世界上所有的铝都是用电解法生产出来的。铝电解工业生产采用霍尔-埃鲁冰晶石-氧化铝融盐电解法，即以冰晶石为主的氟化盐作为熔剂，氧化铝为熔质组成多相电解质体系。其中Na2AlF6-Al2O3二元系和Na3AlF6-AlF3-Al2O3三元系是工业电解质的基础。电解铝工
业对环境影响较大，属于高耗能，高污染行业。电解铝生产中排出的废气主要是CO2，以及以HF气体为主的气-固氟化物等。CO2是一种温室气体，是造成全球气候变暖的主要原因。而氟化物中的CF4和C2F6其温室作用效果是二氧化碳的6500-10000倍，并且会对臭氧层造成不同程度的影响。HF则是一种剧毒气体，通过皮肤或呼吸道进入人体，仅需
1.5g便可以致死。
电解铝 - 发展现状
电解铝
中国铝电解技术自70年代末引进160KA中间下料预焙槽技术之后，从消化国外技术开始，揭开了中国现代铝电解技术发展的序幕，以铝电解槽热电磁力特性及磁流体数学模型研究为核心，在工艺、材料、过程控制及配套技术等方面展开了广泛深入的研究工作。九十年代以来，在基础理论、大型铝电解槽开发以及工程应用取得了一系列成果，开发成功了280、320KA以上的特大型电解槽技术，使铝工业的技术进步令人注目。大容量电解槽的开发，使中国铝电解技术总体上达到了国际先进水平，电解铝工业的面貌发生了根本的改变。
实际运行指标差。由于开发时间短，对中国大型铝电解槽在生产领域的深层次开发明显不足，致使实际运行指标的生产指标与国际先进水平还有较大差距。多数在大负荷、小电网环境下运行，安全隐患多。铝电联营是中国电解铝企业发展的趋势之一，但同时在技术上也存在相应的问题。由于大容量电解槽一般系列规模较大（一个系列产能可达20万吨以上），巨大的用电负荷集中在一个生产系列上（一般达40万KW以上），电解系列生产的任何波动都会造成电网或自备电厂较大的影响，甚至威胁供电安全。
缺乏建立在对阴极破损机理与规律透彻掌握基础上的“精细设计”技术和提高槽寿命的综合技术措施，电解槽难以达到设计寿命，早期破损率高。影响中国大型槽槽寿命的问题除了中国普遍认为的阴极炭素材料质量方面的原因外，电解槽的设计、筑炉材料、筑炉质量、焙烧启动、正常生产操作及生产管理等方面均存在一些问题。导致这些问题的深层次原因是，中国尚缺乏对铝电解槽破损（常称为阴极破损）机理与规律的深入掌握及在此基础上的“精细设计”技术和提高槽寿命的综合技术措施。随着电解槽容量的不断扩大，槽寿命问题就更加突出。
缺乏先进的生产操作技术，作业成本高。中国300KA级的特大型预焙铝电解槽投入工业应用的时间短。又不能完全照搬以前在大型预焙槽上的相关经验（这些经验也有很大局限性）。焙烧启动过程中电流分布不均的问题更突出且焙烧启动过程中的能耗大；投入运行后电解槽的物理场（电场、磁场、流场）容易波动，热平衡的维持较困难；槽电阻极易受外界的干扰而波动，阳极效应发生后熄灭困难，且由于电解槽的惯性大，一旦出现槽况波动或槽况异常现象，很难快速恢复正常。
就中国电解铝整体生产状态而言，能源综合利用效率要比国际先进水平低15%左右，主要表现在：电流效率相差2-3个百分点；吨铝电耗相差300-800Kwh；电解铝用阳极生产过程能耗相差3Gj/t左右；电解铝阳极消耗相差30-60Kg（折合标准煤约75-150Kg）；电槽槽寿命相差1000天左右；阳极效应系数国际先进为0.1次/天.槽以下，中国最好水平在0.3次/天.槽左右。
中国电解铝行业从2002年开始，电解铝产量开始过剩，受下游行业需求下降影响，中国2008年电解铝过剩预计达到50万吨。电解铝需求增速放缓，受经济危机影响，来自房地产和汽车行业的需求增速大幅下滑，而来自于电力设备行业的需求仍保持快速增长，包装行业对电解铝的需求量保持稳定，2008年电解铝需求增速在10%左右。中国铝土矿资源稀缺，产能扩张不可持续。中国矿资源稀缺，铝矿资源只能维持10年，中国的资源不可能再支撑电解铝行业年均20%左右的扩张速度。电解铝的生产成本价在15000元/吨-17500元/吨，而电解铝的价格仅为13400元/吨，行业亏损严重。原料进一步下跌，中国电解铝企业的平均生产本也在15000元左右，因此铝价大幅下跌的可能性很小。2009年6月份左右铝价有可能回到15000元/吨。
电解铝 - 供应状况
电解铝用途广泛
全球电解铝产量平稳增长，增产动力依然来自于中国。2005年世界电解铝产量3191万吨，同比增长了6.45%，其中中国产量767万吨，同比增长了15.07%。2006年全球电解铝产量达到3380万吨。2006年6月份全球日平均产量（不包括中国）8.22万吨，较5月份日均产量增长了700吨，环比增长0.09%。6月份国内电解铝产量78.03万吨，日均产量电解铝产量2.6万吨，较五月份日平均产量增长了1975吨，环比增长7.59%。中国依然是全球电解铝增产的主动力，由于中国产量占全球产量的比重高到24.9%，中国产量的变化趋势对全球电解铝供应起到了决定性的作用。中国电解铝行业发展的状况决定中国国内电解铝供应一直较为充裕，2005年电解铝平均产能1070万吨，产能利用率75%，从6月份国内数据看，中国的产能已经得到了一定程度的释放。中国建电解铝项目11个，建设总能力112万吨，尚有10个拟建电解铝项目，总能力140万吨。2006年电解铝生产能力达1160万吨，2007年达1250万吨。电解铝建设工艺简单技术含量低建设周期短，有充足资金投入，从开工到建成投产仅需要了9个月。
电解铝上游行业氧化铝产能迅速扩张，产业链向电解铝行业延伸，成为电解铝产能增长的主要动力。电解铝行业所处的成长发展阶段决定了产量增长是主基调，电解铝企业竞争，重组购并，不断扩张，行业集中度提高，也将推动产能的增长。电解铝行业的购买方即铝消费商，在中国经济的快速发展，中国城市化进程中基础设施、公共事业、住房和汽车等消费品，极大地带动中国电解铝消费需求。电解铝行业处于高速发展成长期阶段，行业优胜劣汰，行业集中度不断提升。2003年至2005年电解铝总产量从554万吨上升至767万吨，增产213万吨，其中仅中国十大电解铝厂实现增产91万吨。生产厂家从141家减少至95家，单个厂家平均生产规模从2003年的3.9万吨上升至2005年8万吨。
找准电解铝节能方向近年来,我国的电解铝行业飞速发展,取得了不俗的成绩,预计2011年中国电解铝产能将达到2460.2万吨,成为世界最大的产铝大国。但是我国电解铝工业与国外先进电解铝工业,在电解槽过热度、电流效率、槽寿命等方面仍有着明显差距。
改变这种状况的直接有效手段,是对现有生产工艺进行改进,这是提高电解铝电流效率、实现电解节能生产的直接方向。
国内与国外电解生产工艺的对比如下表所示。通过上面的表格不难看出,生产工艺的差异是造成我国电解铝工业落后于国际先进水平的重要原因之一。
国内各电解铝厂都以电解质分子比作为控制电解槽温度的首要因素。以分子比为控制依据,通过调整物料添加间隔,将电解温度控制在一个稳定值附近。但是,在调整温度稳定的过程中,电解槽的过热度是在随着槽温升降不断变化的。经实验研究表明,在工业电解槽上,当过热度恒定时,电解温度的高低对电流效率几乎没有什么影响,电流效率更依赖于过热度。使用分子比作为控制依据,这种工艺体系存在一定弊端。
首先,受到电解质成分复杂的影响,分子比的测试数据准确性无法保证,误差甚至达到5%;其次,在控制过程中,将分子比换算后得到初晶温度,容易引入人为误差,造成初晶温度值不准确;最后,为了保证电解槽稳定运行,槽温(电解质温度)依据不准确的分子比数据进行控制,数据间偏析较大。基于初晶温度来控制过热度的生产工艺研究,将对电解生产带来革命性的意义。以铝电解质初晶温度为主要指标,通过初晶温度来调整电解槽物料平衡、能量平衡,来控制电解槽过热度在8~10℃,可以提高电流效率0.5到1个百分点,降低吨铝电耗,稳定电解槽槽况,具有较高的经济效益和环境效益。在当前生产条件下,需要改进电解工艺和化验分析体系,以电解质初晶温度作为电解铝生产控制过程中的核心参数。新旧工艺体系的对比如图所示。
北京核心动力科技有限公司推出的自动初晶温度测量设备,与以往通过测量分子比计算初晶温度再控制电解槽温度的方法相比,通过直接测量电解质的初晶温度来控制电解槽过热度,简化了测量步骤,减少了测量环节,降低了测量过程中引入的误差。与传统工艺体系结构相比,以初晶温度为核心的工艺体系更直观、更清晰。通过实测初晶温度数据可以
得到真实过热度,以初晶温度来控制过热度,可以消除传统工艺体系结构的弊端,改变过去一味追求低分子比、低电解温度的做法,以控制过热度为目标,对于电流效率有大幅提升,电解槽稳定性提高,寿命延长。
综上所述,改变目前电解铝电流效率低,生产效率差的问题,剖析现有生产工艺的弊端,吸收国外电解铝生产先进工艺体系经验,建立以电解质初晶温度为依据,控制过热度的全新电解生产工艺,为我国电解铝工业发展进步提供了良好的契机。（来源：中国有色金属报? 中铝网）
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。

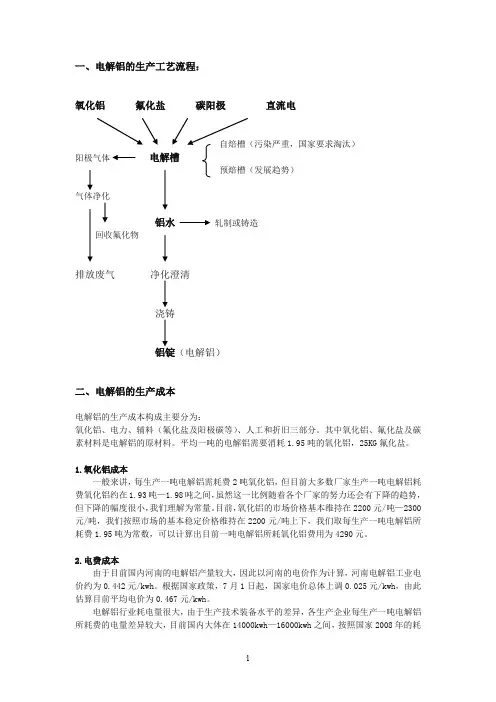

一、电解铝的生产工艺流程： 氧化铝氟化盐碳阳极直流电 阳极气体 气体净化 铝水轧制或铸造 回收氟化物 排放废气净化澄清 浇铸 铝锭（电解铝） 二、电解铝的生产成本 电解铝的生产成本构成主要分为： 氧化铝、电力、辅料（氟化盐及阳极碳等）、人工和折旧三部分。其中氧化铝、氟化盐及碳素材料是电解铝的原材料。平均一吨的电解铝需要消耗1.95吨的氧化铝，25KG氟化盐。 1.氧化铝成本 一般来讲，每生产一吨电解铝需耗费2吨氧化铝，但目前大多数厂家生产一吨电解铝耗费氧化铝约在1.93吨—1.98吨之间，虽然这一比例随着各个厂家的努力还会有下降的趋势，但下降的幅度很小，我们理解为常量。目前，氧化铝的市场价格基本维持在2200元/吨—2300元/吨，我们按照市场的基本稳定价格维持在2200元/吨上下，我们取每生产一吨电解铝所耗费1.95吨为常数，可以计算出目前一吨电解铝所耗氧化铝费用为4290元。 2.电费成本 由于目前国内河南的电解铝产量较大，因此以河南的电价作为计算，河南电解铝工业电价约为0.442元/kwh。根据国家政策，7月1日起，国家电价总体上调0.025元/kwh，由此估算目前平均电价为0.467元/kwh。 电解铝行业耗电量很大，由于生产技术装备水平的差异，各生产企业每生产一吨电解铝所耗费的电量差异较大，目前国内大体在14000kwh—16000kwh之间，按照国家2008年的
耗电标准，每吨电解铝生产电解铝环节综合交流电耗为14400kwh，电价调整前与电价调整后的每吨电解铝的电费成本分别约为6365元和6725元，上涨幅度大概为360元。 3.辅料 （1）阳极碳成本 目前世界上的电解槽分为自焙槽和预焙槽。由于阳极碳要先经过焙烧，多了些工序，因此阳极碳块的价格相对较高。目前，自焙槽由于污染严重，逐渐被国家淘汰，所以以目前较为常用的预焙槽进行核算。一吨阳极碳的市场价格约为2000元，每生产一吨电解铝预焙槽耗碳0.6吨，据此得出一吨电解铝所耗费的阳极碳为1200元。 （2）氟化盐 目前，氟化盐的市场价约为2600元/吨，一般每生产一吨电解铝只耗用25KG。根据核算，大概一吨电解铝所耗费的氟化盐65元。 综上所述，国内每生产一吨电解铝所耗费的社会平均原材料成本为4290（氧化铝）＋6725（电价）＋1200（阳极碳）＋65（氟化盐）＝12280元。这仅仅是制造成本当中最基本的直接材料费用，而一个企业要维持简单的社会再生产必须得支付企业人员的工资、管理费用、财务费用和销售费用、摊销机器厂房折旧费用、银行贷款利息及税金等，这些都应该计入企业的生产成本。根据易贸的数据统计，目前国内企业这方面的成本约占整个电解铝生产成本的13%，按近期电解铝市场价格为12280元/吨计算，这方面的成本为2029元左右，那么一吨电解铝的总成本为17637元左右。
电解铝工艺流程 电解铝就是通过电解得到的铝，现代金属铝的生产主要采用冰晶石-氧化铝融盐电解法。生产工艺流程如图1所示。 1. 铝电解工艺 直流电通入电解槽，电解槽温度控制在940-960℃，熔融冰晶石是溶剂，氧化铝作为溶质，以炭素体作为阳极，铝液做为阴极，使溶解于电解质中的氧化铝在槽内的阴、阳两极发生电化学反应。在阴极电解析出金属铝，在阳极电解析出和气体。铝液定期用真空抬包析出，经过净化澄清后，浇铸成商品铝锭。阳极气体经净化后，废气排空，回收的氟化物等返回电解槽。 电解铝的主要设备是电解槽，现代铝工业主要有两种形式的槽式分别为自焙阳极电解槽和预焙阳极电解槽。以下为两种槽的比较：
图一：两种类型电解槽的比较 目前世界上大部分国家及生产企业都在使用大型预焙槽，槽的电流强度很大，不仅自动化程度高，能耗低，单槽产量高，而且满足了环保法规的要求。从铝电解槽的发展来看，目前电流强度达到17-22KA 的大型化各类阳极电解槽，产铝量为1200-1500Kg/d，电能消耗降低到13.5KW*H。下图为一种铝电解槽参数 图二：一种铝电解槽配置图 2. 电解烟气干法净化 2.1干法净化原理 干法净化就是以某种固体物质吸附另一种气体物质所完成的净化过程。具有吸附作用的物质称吸附剂，被吸附的物质叫吸附质。铝电
解含氟烟气的干法净化使用电解铝生产用的氧化铝，作为吸附剂吸附烟气中的氟化氢等大气污染物来完成对烟气的净化。氧化铝对氟化氢的吸附过程分三个步骤： （1）氟化氢在气相中不断扩散，通过氧化铝表面气膜到达氧化铝表面。 （2）氟化氢受氧化铝离子极化的化学键力的作用，形成化学吸附。 （3）被吸附的氟化氢和氧化铝发生化学反应，生成表面化合物―氟化铝。氟化氢的吸附率可达98%~99%，沥青烟的吸附率在95%以上。载有氟和沥青烟的氧化铝由布袋除尘器分离后供电解使用。回收的氟返回电解槽可补充电解生产过程中损失的氟元素，沥青焦油返槽后可逐步被烧掉。 2.2干法净化工艺流程 图3干法净化工艺流程图 干法净化工艺流程包括电解槽集气、吸附反应、气固分离、氧化铝输送、机械排风等五个部分，如图3所示。 （1）电解槽集气。电解槽散发的烟气呈无组织扩散状态，为了有效地控制污染，必须对电解槽进行密封。收集的烟气通过电解槽的排烟支管汇到电解厂房外的排烟总管，然后送往净化系统集中处理。
