课程设计
题目：某办公楼中央空调设计
一、课程设计的目的
课程设计是工科大学生实践教学的一个重要环节，是毕业前的一次综合性训练，是对学生在大学几年所学知识的全面检查。通过课程设计，可以培养学生独立工作、独立思考并运用已学的知识解决实际问题的能力；使学生在如何进行暖通空调工程设计方面进行一次全面的、系统的训练，为今后工作打下良好的基础。
二、主要设计内容
中央空调系统设计
房间冷负荷计算，系统冷负荷计算，送风量、排风量和新风量的计算；空调风系统、水系统的平面布置图和系统图的布置和绘制，空调风和水系统的水力计算，空气处理设备的选择和布置、空调末端设备和附属设备的选择和布置等。
三、主要技术指标或主要设计参数
1、工程概况
该建筑为成都市某办公楼，层高为22.2m，地上五层，整体建筑以办公为主，已给出建筑平面图，立面图和各个房间的功能，要求做出本综合办公楼中央空调系统工程设计和房间通风系统，从而为整个建筑提供一个舒适的环境。
该工程的设计内容为：办公大楼夏季的空调设计及通风。
2、设计参数
(1)室内设计参数
2)室外设计参数
表2成都市室外气象参数表
3冷热源温度：
夏季冷冻水供回水温度为7℃/12℃。
成都某办公楼中央空调设计
摘要：
本设计为成都市某办公楼中央空调设计，该建筑总建筑面积为6463.1㎡，总高度为22.2m，首层高度为4.2m，二到四层为3.9米，五层为4.5米。
成都市属于夏热冬冷地区,本建筑夏季最大总冷负荷为275.7KW。根据本建筑的特点，一层到四层采用空气-水系统；采用风机盘管加新风系统。五层会议室空间大，人员密集，采取全空气系统。整栋建筑负荷均由冷冻水承担。在整个建筑暖通空调设计过程中，严格按照国家相关规范的规定，以节能、舒适、环保为原则，合理布置管道，确保室内空气组织均匀流动，满足室内温度、湿度和空气质量要求。
关键词：风机盘管加新风系统全空气系统冷冻水系统新风机组
目录
摘要 ................................................................................................................................................................................ 第一章设计参数资料 ......................................................................................................................................................
1.1气象资料 ...................................................................................................................................................................
1.2室内设计参数 ...........................................................................................................................................................
1.3土建资料 ................................................................................................................................................................... 第二章负荷计算 ..............................................................................................................................................................
2.1负荷理论根据 ...........................................................................................................................................................
2.1.1 房间冷负荷的构成 ............................................................................................................................................
2.1.2 房间湿负荷的构成 ............................................................................................................................................
2.2负荷计算 ...................................................................................................................................................................
2.2.1. 冷负荷主要计算公式 .......................................................................................................................................
2.2.2 冷负荷计算实例................................................................................................................................................
2.2.3湿负荷的计算.....................................................................................................................................................
2.2.4新风量的计算及新风负荷 ................................................................................................................................. 第三章空调系统方案确定 ..............................................................................................................................................
3.1确定空调系统方案的因素........................................................................................................................................
3.2各种空调系统的比较................................................................................................................................................
3.3空调系统的选择........................................................................................................................................................ 第四章空调设备选型及计算 ..........................................................................................................................................
4.1全空气系统风量计算................................................................................................................................................
4.2风机盘管加新风系统风量计算 ..............................................................................................................................
4.3新风机组风量计算及选型 ...................................................................................................................................... 第五章风管水力计算 ......................................................................................................................................................
5.1设备的布置 ................................................................................................................................................................
5.1.1吊装式风机盘管的布置 .....................................................................................................................................
5.1.2空调器和新风机组的布置 .................................................................................................................................
5.2风管水力计算依据 ....................................................................................................................................................
5.2.1 风速大小的确定................................................................................................................................................
5.2.1 风管水力计算方法及步骤 ................................................................................................................................ 第六章水系统水力计算及设计 ........................................................................................................................................
6.1水系统设计 ...............................................................................................................................................................
6.1.1 空调水系统方案的确定 ....................................................................................................................................
6.2冷冻水系统水力计算 ................................................................................................................................................
6.2.1冷水系统水平管段的水力计算 .........................................................................................................................
6.3冷凝水管的设计 ........................................................................................................................................................
6.4水管的布置 ................................................................................................................................................................
6.5阀门............................................................................................................................................................................
小结.................................................................................................................................................................................. 参考文献.......................................................................................................................................................................... 附表..................................................................................................................................................................................
第一章设计参数资料
1.1 气象资料
成都市室外气象参数表表1-1
1.2 室内设计参数
1.3 土建资料
该工程位于四川省成都市，本设计为成都市某办公楼中央空调设计，该建筑总建筑面积（包括地下停车场内）为6463.1㎡，总高度为22.2m，首层高度为4.2m，二到四层为3.9米，五层为4.5米。
1. 外墙类型
2. 内墙选用Ⅱ型墙体，不做保温处理，砖墙（白灰粉刷）δ=240 K=1.5W/(㎡·K)。
3. 楼板选用Ⅱ型楼板,预制细石混凝土板40mm，表面喷白色水泥桨δ=16mm。
=1.0，
4. 外窗采用塑钢单框双玻璃窗，玻璃为3mm厚标准玻璃，室内无遮阳，C
z
K=3.0W/(㎡·K)。
5.屋面类型
k
第二章负荷计算2.1 负荷理论根据
2.1.1 房间冷负荷的构成
（1）通过围护结构传入室内的热量；
（2）透过外窗进入室内的太阳辐射热量；
（3）人体散热量；
（4）照明散热量；
（5）设备散热量；
（6）其它室内散热量。
2.1.2 房间湿负荷的构成
（1）人体散湿量；
（2）室内敞开水池表面散湿量；
（3）其它室内散湿量。
2.2 负荷计算
2.2.1. 冷负荷主要计算公式
注：本计算采用新暖规60页计算方法
（1）外墙和屋面逐时传热冷负荷
CL Wq = KF(t wlq+△td - t n)
t wlq——外围护结构冷负荷计算逐时温度，
△td——地点修正值，
t n——室内计算温度，取26℃
K——外围护结构传热系数，
F——外围护结构的面积，
CL Wq——外围护结构的逐时冷负荷。
（2）各房间外窗瞬时传热冷负荷计算说明
CL Wc=KF(t wlc-t n)
t wlc——外围护结构冷负荷计算逐时温度，新暖规p248
tn——室内计算温度，取26℃
K——外玻璃窗传热系数，
F——窗口有效面积，
CL Wc——外玻璃窗逐时冷负荷。
（3）玻璃幕墙和外窗日射得热冷负荷
C Lc=C clC×Cz×
D Jm ax×F C
Cz=C w C n C s
C Lc——透过玻璃窗进入的太阳辐射得热形成的逐时冷负荷，
C clC——透过无遮阳标准玻璃太阳辐射冷负荷系数，
Cz——外窗综合遮挡系数，
C w——外遮阳修正系数，
C n——内遮阳修正系数，
Cs——玻璃修正系数，
D Jmax——夏季日射得热因数最大值，
F C——窗玻璃净面积。
（4）内墙传热冷负荷
CL Wn=KF(t wp+△t ls-tn)
K——内维护结构传热系数，
F——内维护结构面积，
t wp一一夏季空调室外计算日平均温度，
△T ls--附加温升，
CL Wn——内围护结构的逐时冷负荷
（5）人员散热冷负荷
人体显然散热引起的冷负荷计算式为：
CL rt＝Qrt nφCclrt3-12式中CL rt——人体显然散热形成的冷负荷，W；
Qrt——不同室温和劳动性质成年男子显热散热量，W；
N——室内全部人数；
φ——群集系数；0.96
Cclrt——人体显然散热冷负荷系数。
（6）灯光散热冷负荷
CLzm =Cclzm n1Qzm
CLzm——照明散热形成的冷负荷，
Cclzm——照照明冷负荷系数，
N1——同时工作系数，0.7
Qzm——照明设备功率
（7）设备散热冷负荷（该建筑内一般均为电热设备散热）
CLsb=Cclsb Qsb
Cclsb——设备冷负荷系数，
Qsb——设备散热量。
注：查《实用供热设计手册（第二版）》：
房间的群集系数取为φ=0.96
取0.7
灯具的同时使用系数n1
2.2.2 冷负荷计算实例
取该建筑办公室103房间为例，进行冷负荷计算。（1）办公室103南外墙冷负荷
CL Wq = KF(t wlq+△td - t n)
（2）办公室103南外窗顺时传热冷负荷
CL Wc=KF(t wlc-t n)
（3）办公室103南外窗透过日射得热引起的冷负荷
C Lc=C clC×Cz×
D Jm ax×F C
（4）办公室103人员散热引起的冷负荷
CL rt＝Qrt nφCclrt
（5）办公室103照明散热引起的冷负荷
CLzm =Cclzm n1Qzm
(6)办公室103设备散热引起的冷负荷
CLsb=Cclsb Qsb
各项逐时冷负荷汇总：
综上表所知，办公室103的最大负荷出现在14：00，最大负荷为1730.89W.由计算可得，该建筑的总冷负荷为275.792KW。
其余各个房间负荷见附表一。
2.2.3湿负荷计算
湿负荷是指空调房间的湿源（人体散湿、敞开水池（槽）表面散湿、地面积水等）。向室内的散湿量，也是为维持室内含湿量恒定需从房间除去的湿量。
人体散湿量可按下式计算：
M
=0.001φng
w
—人体散湿量，（kg/h）
M
w
φ—群集系数，
n—房间人数，
g—一名成年男子小时散湿量，（g/h）。
2.2.4新风量及新风负荷计算
房间新风量及新风负荷计算方法：
Q C.0= M0*(h0—h R)
M0=ρa Vαn
n=F/ρ
Q C.0—新风负荷，KW,
h0—室外空气焓值，
h R—室内空气焓值,
M0—房间新风量（kg/h）
ρa—空气密度，
V
α—每人所需最小新风量，
n—房间人数，
F—房间面积，
ρ—房间人员密度。
房间新风量及新风负荷湿负荷汇总：
由以上建筑逐时冷负荷和新风负荷，最终可得。
冷水机组制冷量=（建筑逐时负荷+新风负荷）X（1+10%）=510.94KW
第三章空调系统方案确定
3.1 确定空调系统方案的因素
空调系统的方案确定与很多因素有关，确定方案前，要了解下列内容：
（1）用途：该建筑一至四层为办公室，五层设有一大一小两个会议室；
（2）室内参数要求见表1-1所列
（3）负荷情况：该建筑部分围护结构选用玻璃幕墙，设备的发热量大，人员流动频繁，照明发热量大，新风需求量大。
3.2 各种空调系统的比较
※对于大面积空调的会议室、办公楼等排风量少、要求舒适的房间，宜采用风机盘管系统。要求固定新风量的，应另设新风系统；一般采用两管制，当两管制不能满足要求时，可采用四管制；
※对于允许温度波动<=±1℃或相对湿度允许波动范围<=±10%的系统，具有大量排风，人员活动量、负荷和总面积较大的房间以采用集中式全空气系统，可根据需要和要求设置变风量或定风量系统。
3.3 空调末端系统的选择
◇一层空调末端系统：值班室系统运行的时间比其余房间运行时间长，人员活动量和负荷较小，因此宜加装分体式空调机，其余部分采取空气-水系统；门厅上的风机盘管风道上加装风口；
◇二到四层多为面积不大的办公室，采用风机盘管加新风的空调形式，根据负荷要求；
◇五层的大会议室会议室，面积较大，新风量和空气质量要求高，故选全空气的形式。
第四章 空调设备选型及计算
4.1 全空气系统风量计算
五层会议室1为集中式全空气系统，则空调机组的的风量及负荷计算如下：
图4-1 集中式全空气系统处理过程焓湿图
五层会议室1的建筑负荷为Q=33.104kW,湿负荷W=21.24kg/h ，室内设计温度t n =26℃，相对湿度60％，室外干球温度t w =31.8℃，室外计算湿球温度为26.4℃，该大厅人员取203人，要求人均新风量为11m 3/h ，总新风量为2233m 3/h ，送风管道附加温升为2℃，回风管道附加温升为1℃，机器露点取90%。上图为全空气系统处理焓湿图，其中N 为室内空气状态点，W 为室外空气状态点，M 为一次回风与新风的混合点，S 为该系统的空气送风点。
具体计算步骤：
（1）根据室内室外参数确定室内点N 和室外点W ； （2）根据室内热湿负荷计算热湿比：kg KJ /85.56106.324
.2133104
=?=
ε （3）热湿比ε＝5610.85kJ/kg 与相对湿度φ＝90％相交于S 点得： hs= 41.9kJ/kg ts=16.00C ds=10.2g/kg.
（4）根据房间冷负荷和送风状态点的焓差计算确定空调房间送风量:
北京某公司
目录 第一部分、热泵系统简介 (3) 一、水源热泵系统特点 (3) 二、地源热泵系统特点 (4) 第二部分、项目简介 (5) 一、项目概况 (5) 二、设计理念 (5) 第三部分、空调系统设计 (5) 一、设计依据 (5) 二、设计计算参数 (6) 三、系统原理 (6) 四、末端设计 (9) 五、机房设计 (9) 六、冷热源设计 (10) 七、投资汇总 (11) 第四部分、运行经济分析 (11) 一、系统运行费用 (12) 二、年投资分析 (13)
第一部分、热泵系统简介 一、水源热泵系统特点 水源热泵是一种利用地球浅层水源，吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。 地球浅层水源温度一般都十分稳定。水源热泵机组工作原理就是冬季从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量。 水源热泵机组的优、缺点： 1)水源热泵可利用的水体温度冬季为10-15℃，水体温度比环境空气温度高， 所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体为15-20℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。据美国环保署EPA估计，设计安装良好的水源热泵空调系统，平均来说可以节约用户30～40％的供热制冷空调的运行费用。 2)运行稳定可靠：水体的温度一年四季相对稳定，其波动的范围远远小于空气 的变动。是很好的热泵热源，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。 3)地下水含有各种矿物质、化学元素、对热泵机组换热器形成腐蚀、结垢现象， 影响机组的使用寿命，同时由于机组结垢影响换热量，考虑设计余量，增加初投资。 4)随着全世界淡水资源的紧缺，作为储备资源的地下水体，多数国家都限制其 开发利用。 5)用后尾水的回灌问题增加部分运行费用。 6)水井循环泵通常为潜水泵，潜水泵工作环境恶劣，维护量大，同时水井也要 定期维护。
目录 一、设计资料 (2) 二、单向板楼盖设计 (3) 1．承载能力极限状态设计 (3) 1）板（塑性方案设计） (3) 2）次梁（塑性方案设计） (7) 3）主梁（弹性方案设计） (11) 2．正常使用极限状态裂缝与挠度验算 (16) 1）主梁裂缝宽度验算 (16) 2）主梁挠度验算 (17) 三、双向板楼盖设计 (20) 1．承载能力极限状态设计 (20) 1）板的计算（塑性方案设计） (20) 2）支承梁的计算（弹性方案设计） (24) 2．正常使用极限状态裂缝与挠度验算 (29) 1）短边 (29) 2）长边 (31)
设计资料： 某多层民用建筑平面尺寸为b ×h=16.2m ×27m ，采用砖混结构，分别按单向板和双向板肋形楼盖进行设计。墙厚240mm ，壁柱截面尺寸500mm ×500mm ，中柱为混凝土柱，截面尺寸为400mm ×400mm 。 楼盖面层做法：20mm 厚水泥砂浆找平后做10mm 厚水磨石面层，板底采用20mm 厚混合砂浆天棚抹灰。 材料选用：梁内纵向受力钢筋采用HRB400级热轧钢筋，其余采用HRB335级热轧钢筋。混凝土强度等级为C35，可变荷载标准值3.5kN/2 m 。 由规范查得：16.7c f MPa = 1.57t f MPa = 2.20tk f MPa = 43.1510c E MPa =? 由规范查得： HRB400级钢筋：360y f MPa = 52.010s E MPa =? HRB335级钢筋：'300y y f f MPa == 52.010s E MPa =? 要求： 1、按考虑内力重分布的方法进行单向板肋形楼盖板及次梁的内力及配筋计算，按弹性方法进行单向板楼盖主梁的内力、配筋、变形及裂缝计算； 2、按塑性方法进行双向板肋形楼盖板内力及配筋计算，按弹性方法进行双向板肋形楼盖梁的内力、配筋、变形及裂缝计算。 3、分别绘出单、双向板肋形楼盖的结构平面布置和梁板配筋图，要求单向板肋形楼盖的结构平面布置和梁板配筋图一张（A3），双向板肋形楼盖的结构平面布置和梁板配筋图一张（A3）。
开题报告 建筑环境与设备工程 行政办公楼建筑中央空调工程设计 一、综述本课题国内外研究动态，说明选题的依据和意义 改革开放之前，人们的日常生活中鲜见制冷空调设备，国内能够生产制冷空调设备的企业也屈指可数，更谈不上专业化生产。随着我国国民经济的发展和人民生产水平的不断提高，宾馆、酒店、写字楼、商业中心、文化体育、教育、医疗、国防、科研、居民住宅、特殊工业厂房等建筑的增长，带动了中央空调行业的快速发展。目前，人们对居住条件生活环境的舒适性的要求越来越高，对中央空调的需求越来越大，对中央空调节能、舒适、健康更加关注。 在我国建筑总能耗中，空调系统的能耗占有相当大的比重，因此研究探讨空调系统的节能就显得十分重要。在建筑物空调系统运行能耗中，冷源系统的能耗是最大的。近年来，我国暖通空调学术界和工程界在空调冷源系统的节能方面和医疗净化空调做了大量的研究工作。研究工作主要集中在冷源系统的形式选择上，对压缩式冷水机组和吸收式冷水机组的技术经济比较研究较多，通过对众多方案的分析已经基本达成共识：吸收式冷水机组节电而不节能，对其在我国的应用应区别对待，对于有余热可以利用的地区，应大力提倡使用吸收式冷水机组，而一般建筑物则应采用蒸汽压缩式制冷。当然，在进行冷热源系统的选择时，还要考虑建筑物所在地的气象条件、电力供应状况、能源情况、空调系统有无采用余热回收的可能性等方面的问题。 空调设计是作为建筑环境与设备工程专业学生所必须要掌握的重要的专业知识和专业技能。本次设计是对专业知识的综合掌握、合理利用。对于行政办公楼，在采用合理的暖通设计方法掌握建筑土建资料信息的同时，运用本专业相关知识，记录设计步骤，运用CAD辅助设计软件完成其暖通建筑施工图的绘制。使自己的设计方案能通过图纸完美体现，并能准确的指导建筑安装、施工，达到毕业设计的目的。 本设计项目为行政办公楼建筑中央空调工程设计。该建筑共4层，层高为3米，各层面积为770㎡，总面积为3080㎡左右。主要为各种性质的办公室和会议
混 凝 土 楼 盖 课 程 设 计 班级：建工XX－X班 学号：XXXXXXXXXXX 姓名：XXX 指导教师：XXX 日期：2013年6月
钢筋混凝土单向板肋梁楼盖课程设计任务书 一、设计题目：民用建筑单向板肋梁楼盖设计与计算 二、设计资料： 某建筑，采用现浇钢筋混凝土结构，梁、板、柱布置如图所示。楼面面层用20mm厚水泥砂浆抹面后，加铺瓷砖地面，面层下铺50mm厚水泥焦渣找平，梁、板下面用20mm厚石灰砂浆粉刷。 三、设计要求： 1、板和次梁用塑性方法设计； 2、主梁用弹性方法设计，画出主梁弯矩和剪力包络图； 3、用A2的图纸，画出板、次梁、主梁的配筋（配筋均采用分离式，手 画或CAD绘制均可）； 4、给出所有计算的计算书（手写或计算机打印均可）； 5、上交所有计算手稿； 6、购买一个档案袋，把计算书、手稿和图纸装入，档案袋封面上注明 你的学号，姓名，班级和手机号。 四、注意事项： 活荷载标准值为22 kN，其分项系数为1.4. 梁、板混凝土均采用 /m C20混凝土。钢筋直径≥12mm时，采用HRB400级钢筋，直径<12mm时，采用HPB235级钢筋。
单向板肋形楼盖设计与计算 一、板的设计 1、确定板厚及板的计算跨度 板厚：根据其厚度与跨度的最小比值（h l ）,板厚应不小于： 40 l ＝ 2400 40 ＝ 60（mm）,考虑到民用建筑楼面的最小板厚要求，取板厚h=80mm. 次梁截面尺寸： h = ( 1 12 ~ 1 18 ) l ＝( 1 12 ~ 1 18 ) * 6000 = 500 ~ 333 (mm) (l 为次梁跨度) 则可取次梁梁高h＝450mm. 梁宽则 按b=(1 3 ~ 1 2 )h估算，取b=200mm. 板的计算跨度： 边跨：l =l0 –b =2400-200=2200mm. 中间跨：2200mm.. 板的几何尺寸和计算简图如下：（详见A2图纸） 单向板肋梁楼盖板、次梁、主梁计算承载范围
办公楼中央空调设计系统案例 工程概况：XX办公大楼是集培训大厅、会议、总部办公等功能一体的现代化大楼，机关正用地28亩，实际用地25亩，该大楼主楼高8层，总建筑面积12380m2，其中空调面积约11142m2，是一项空调能耗较大的工程。 1、空调方案 本设计主要选用大型风冷单螺杆式热泵机组，采用独立新风加风机盘管系统，但对相对独立性强的房间采用分体式家用空调。在整个设计过程中注重自动控制在空调中的应用，从节能、实用、经济和美观四方综合考虑，力求暖通与建筑的完美结合，体现了庄重典雅又不失现代气息的设计理念。在此项目中使用风机盘管加新风系统具有一下优点： 1)布置灵活，可以和集中处理的新风系统联合使用，也可以单独使用 2)各空调房间互不干扰，可以独立地调节室温，并可随时根据需要开停机组,节省运行费用，灵活性大，节能效果好 3)与集中式空调相比不需回风管道，节约建筑空间 4)机组部件多为装配式、定型化、规格化程度高，便于用户选择和安装 5)只需新风空调机房，机房面积小 6)使用季节长 7)各房间之间不会互相污染 2、系统划分 考虑到此建筑处在县中心地带，面积宝贵，所以制冷机组设置在裙楼屋顶。空调机组设在大楼屋顶，为尽量减小管道尺寸和管道输送损失，系统划分为一个，整个项目为一个：水系统1至8层;功能主要为办公室，系统采用灵活性大、节能
效果好的风机盘管加新风系统，对相对独立性强的房间采用分体式家用空调。 3、主要主要设计气象参数 1)长沙地区室外设计参数 夏季：空调室外计算干球温度35.8℃空调室外计算湿球温度27.7℃ 通风室外计算温度33℃空调室外日平均温度32.7℃ 冬季：空调室外计算温度-0.8℃空调室外计算相对湿度81% 室外通风计算温度5℃室外平均主导风向NNE 2)室内设计参数 室内设计温度：冬季18℃相对湿度45%夏季26℃相对湿度60% 4、冷热负荷计算 通过用冷负荷系数法计算，得出空调夏季总冷负荷为1080kw 5、空调设备选型(表一) 该整幢办公大厦(除配电房、茶水房)的冷负荷约为1080KW，考虑机组本身和介质在泵、风机、管道中升温及泄露的损失，取1.1系数，制冷系统总制冷量取1188kW。取冷冻水进出口温度为12℃、7℃时，冷冻水流量为71.839kg/s，查开利30SHP产品说明书，选取30SHP750-模块A两台机组，其机组相关参数见表一。 表一30SHP750-模块A机组参数
楼面面层：30厚水磨石板底粉刷：15厚混合砂浆 楼面活荷载标准值：q k =8KN m /2 混凝土强度等级：C30 梁主筋级别：Ⅱ、Ⅲ级 其余钢筋级别：Ⅰ级 二、楼盖的结构平面布置 １.主梁沿横向布置，次梁沿纵向布置。确定主梁的跨度为6.3m,次梁的跨度为6.6m,主梁每跨内布置两根次梁,板的跨度为2.1m。楼盖结构布置图如下：
1 ２. 按高跨比条件，当板厚h ≥1 40 L =52.5mm 时，满足刚度要求，可不验算扰度。对于工业建筑的楼盖板，要求h ≥80mm ，故取板厚h=80mm 。 ３. 次梁的截面高度应满足h=（118 ～1 12 ）L=（367～550）mm ，取h=500mm ，则 b=(13 ～1 2 )h=(167～250)mm,取b=200mm 。 ４. 主梁的截面高度应该满足h=（115 ～1 10 ）L=(420～630)mm,取h=600mm ，则 b=(13 ～1 2 )h=（200～300）mm ，取b=250mm 。 三、 板的设计 1. 荷载计算： 板的恒荷载标准值： 15厚混合砂浆 0.015×17=0.255kN/m 2 30厚水磨石 0.03×20=0.6kN/m 2
80mm厚钢筋混凝土板 0.08×25=2kN/m2 小计 2.855kN/m2 板的活荷载标准值 8kN/m2 恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准大于4.0kN/m2，所以活荷载分项系数取1.3。于是板的 恒荷载设计值 g=2.855×1.2=3.426kN/m2 活荷载设计值 q=8×1.3=10.4kN/m2 荷载总设计值 g+q=13.826kN/m2 近似取为 g+q=14.0kN/m2 2.计算简图： 次梁截面为200mm×500mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算跨度： 边跨：L 0=L n + h 2 =2100-200/2-120+80/2=1920mm＜1.025L n =1927mm， 取L =1920mm 中跨： L 0= L n =2100-200=1900mm 板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过10%时，均可按五跨等跨度连续板计算。取1m宽板带作为计算单元，计算简图如下图： 3.弯矩设计值 2
某办公楼中央空调设 计方案 1 绪论 1.1 我国暖通空调的现状及其发展 进入上世纪90年代后，我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一。90年代中期，由于大中城市电力供应紧，供电部门开始重视需求管理及削峰填谷，蓄冷空调技术提到了议事日程。近年来，由于能源结构的变化，促进了吸收式冷热水机组的快速发展，以及热泵技术在长江中下游地区的应用。 随着生产和科技的不断发展，人类对空调技术也进行了一系列的改进，同时也在积极研究环保、节能的空调产品和技术，已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统、地源热泵系统等。暖通空调技术的发展，必然会受到能源、环境条件的制约，所以能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后发展的主题。 1.2 建筑空调系统节能国外研究现状 1.2.1 建筑空调建筑空调系统节能国外研究现状 能源是整个经济系统的基本组成部份，作为一个能源消耗大国，美国在节能和提高能源利用率方面投入了大量的人力、物力。在美国的整个能源消耗中，有约1/3以上消耗在建筑能耗上，这些能耗用来满足人们的热舒适、空气品质、提高人们的生活质量。美国暖通空调制冷工程师协会、美国制冷协会、美国冷却塔协会等组织、美国能源部以及众多暖通空调设备生产厂家如York, Carrie r等都为建筑节能做出了很大贡献。特别是美国制冷设备生产厂商投入了大量的资源研究高性能冷水机组，使得冷水机组单位制冷量的能耗仅为20世纪70年代的62.3%。美国在空调冷源水系统方面的研究也卓有成效，在冷却水系统方面着重于降低冷却水流量，以达到减少冷却水泵能耗的目的。日本是一个资源贫困的国家，其主要能源来自进口，同时又是一个能源高消费国家。因此，节能和提高能源的利用率对日本来讲有着重要的意义。长期以来，在建筑节能方面，日本做了大量工作，颁布了许多节能法规，提出了建筑节能的评价方法。日本的一些设备生产厂家对
2.1 钢筋混凝土楼盖设计任务书 2.1.1 题目:某市轻工业厂房楼盖设计 图一 2.1.2设计条件 某市轻工业厂房承重体系为钢筋混凝土内框架，四周为370mm 砖墙承重，厂房平面尺寸见下图，二楼可变荷载为7.0kN/mm 2，设计只考虑竖向荷载，要求学生完成二层钢筋混凝土整浇楼盖的设计。二层平面尺寸见图一。 1.永久荷载：楼面面层采用20mm 厚水泥砂浆，重度20kN/m 3；板底、梁侧及梁底抹灰层15mm 厚混合砂浆，重度17kN/m 3 ；钢筋混凝土重度25kN/m 3 。 2.二楼楼面可变荷载7.0kN/m 2 。 3.材料：混凝土强度等级C25；主梁、次梁主筋采用HRB335级钢筋；其余钢筋采用HRB235级钢筋。 4.板伸入墙内120mm ，次梁伸入墙内240mm ，主梁伸入墙内370mm 。 5.柱断面尺寸400×400mm。
2.1.3设计内容 1.学生承担的具体设计题号见表一。 2.设计计算书一份,内容包括: （1）二层楼面结构平面布置：柱网、主梁、次梁及板的布置。 （2）现浇板、次梁的承载力计算（内力计算按塑性内力重分布考虑）。 （3）主梁的承载力计算（内力计算按弹性理论考虑）。 3.A2图纸一张,内容包括: （1）二层楼面结构布置图，板的配筋图，板的配筋图画在结构布置图上（板采用分离式配筋）。（2）次梁的配筋图，主梁的配筋图。 （3）必要的结构设计说明。 2.1.4时间安排（一周） 结构计算2天 绘制结构施工图 2天 计算书整理、修改施工图 1天 2.2 课程设计指导书
2.2.1初步选择梁、板的截面尺寸 1.板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。板厚 /40；按施工要求，一般楼板厚度不少于60mm，密肋板厚度不少于50mm，工业建筑楼板厚度不少于70mm，取h≥l 本设计楼板厚度选80mm。 2. 次梁截面尺寸：次梁高度取，宽度取。本设计次梁截 面尺寸选b×h=200×450mm。 3. 主梁截面尺寸：主梁高度取，宽度取。本设计主梁截面尺寸选 b×h=300×600mm。 2.2.2在计算书上绘出结构平面布置图 在计算书上画出图二，并标注出柱、主梁、次梁和板的名称（或编号），布置上板、次梁和主梁的计算单元及荷载的取值范围。 图二 2.2.3 板的设计 本设计采用单向板整浇楼盖，按塑性内力重分布方法计算内力。对多跨连续板沿板的长边方向取1米宽的板带作为板的计算单元。 1.计算简图（见图三）
钢筋混凝土单向板肋梁楼盖课程设计任务书 一、设计题目 设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖） 二、设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）、结构平面布置图（1：200） （2）、板的配筋图（1：50） （3）、次梁的配筋图（1：50；1：25） （4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明 三、设计资料 1、题号 第题（见表一，表中有39道题目，学生可以选择不同的题目，表中长度单位为米） 2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
3、荷载 （1）、楼面活荷载，单位为2 kn（见表一） /m （2）、楼面面层：水磨石地面2 kn .0m / 65 （3）、楼盖自重：钢筋混凝土容重3 γ = 25m / kn （4）、平顶粉刷：2 .0m kn 25 / 4、材料 （1）、混凝土：C20或C25
现浇钢筋混凝土单向板肋梁楼盖设计指导书 一、平面结构布置： 柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。 1、柱网布置可为正方形或长方形。 2、板跨一般为1.7～2.7m，次梁跨度一般是4.0～6.0m，主梁跨度则为5.0～8.0m，同时宜为板跨的3倍（二道次梁）。 3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。 二、板的设计（按塑性内力重分布计算）：
办公楼中央空调设计 摘要：本设计为长沙市巨龙公司办公楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。建筑共二层，总面积为1001.84 m2两层净高均为 3.9m。要求采用空调夏季制冷冬季供暖。设计的空调 系统采用风机盘管一新风系统，选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。 设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。除此之外，还需要进行空调末端处理设 备及机房辅助设备及的选型。需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。 关键词：办公楼；中央空调；水冷机组；风机盘管一新风系统 THE CENTRAL AIR-CONDITION OF OFFICIAL BUILDING ABSTRACT : The design of central air-conditioning system for the building of a Changsha JuLong company is aimed to get a comfortable working condition indoors. The total area of the building is 1001.84 m2 . The height of the both floor are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm. Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus ，the main process equipment, i.e. the chiller, the fan coil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions. KEY WORDS: official building ；central air conditioning ；cooling water chiller ；fan coil units (FCUs)--fresh air system
钢筋混凝土单向板肋形楼盖课程设计计算书 1.设计资料 （1） 楼面做法：楼面面层采用20mm 水泥砂浆抹面，板底及梁侧采用15mm 厚的混合砂浆抹底。 （2） 材料：混凝土强度等级采用C25，钢筋除梁中受力主筋采用HRB335外，其余均为HRB300筋。 （3）板伸入墙内120mm ，次梁伸入墙内240mm ，主梁伸入墙内370mm 。 2. 楼盖的结构平面布置 (1) 梁板的布置和尺寸： 主梁横向布置，次梁纵向布置，主梁的跨度为6.9m ，次梁的跨度为6.3m ，主梁每跨内布置两根次梁，板的跨度为2.3m ，3L L 2,75.2L L 2121<<=，按单向板设计，并适当增加沿跨长方向的分布钢筋，以承担长跨方向的弯矩。 按跨高比条件，要求板厚mm h 7.7630/2300=≥，对于工业建筑的楼盖板，要求mm 70h ≥，取板厚h=80mm 。 次梁的截面高度应满足mm 525~350L 12 1 ~181h 11== ）（，取h=500mm ，截面宽度取b=200mm 。 主梁的截面高度应满足690~460L 10 1 ~151h 22== ）（，取h=650mm ，截面宽度取b=300mm 。 楼盖结构平面布置图见下图。
(2) 单向板和次梁的设计：要求按考虑塑性内力重分布的方法设计，主要应包括截面尺寸的选定，确定计算跨度、计算荷载、计算内力及确定各主要截面的配筋并绘出配筋图。 3. 板的设计 (1) 荷载 板的永久荷载标准值 面层20mm 水泥砂浆抹面 24.02002.0m KN =? 80mm 钢筋混凝土板 2m k 0.22508.0N =? 底部15mm 混合砂浆抹底 2m k 26.017015.0N =? 小计 2.66 2m k N 板的荷载标准值 6.3 2m k N 永久荷载的分项系数取1.2，因楼面的可变荷载标准值大于4.02m k N ，所以可变荷载的分项系数应取1.3，于是板的： 永久荷载设计值 g=2.32.166.2=?2m k N 可变荷载设计值 q=19.83.13.6=?2m k N 荷载总设计值 g+q=11.782m k N (2) 计算简图 计算跨度：次梁截面为mm 500mm 200?，板在墙上支承长度为120mm ，按塑性内力重分布设计，板的计算跨度： 边跨：2120280120-100-23002h l l n 01=+=+=<1.025n l =2234.5mm ，取01l =2120mm 中间跨 02l =n l =2300-200=2100mm 因跨度相差10%，可按等跨连续板计算，取1m 宽板带作为计算单元，计算简图如图所示： (3) 弯矩设计值 由表11-1可查得，板的弯矩系数分别为：边跨跨中，1/11；离端第二支座，1/11-；

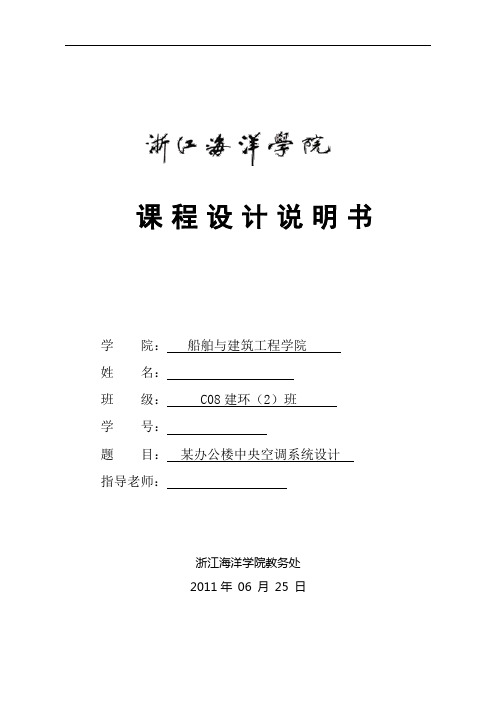

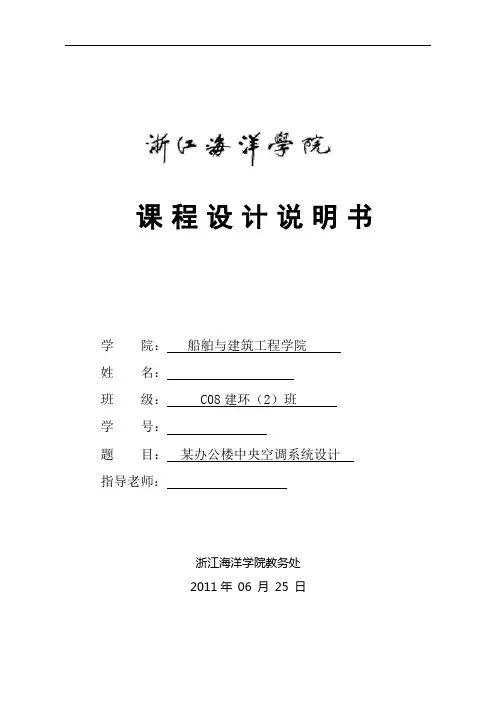

课程设计说明书 学院：船舶与建筑工程学院 姓名： 班级： C08建环（2）班 学号： 题目：某办公楼中央空调系统设计 指导老师： 浙江海洋学院教务处 2011年06 月25 日
