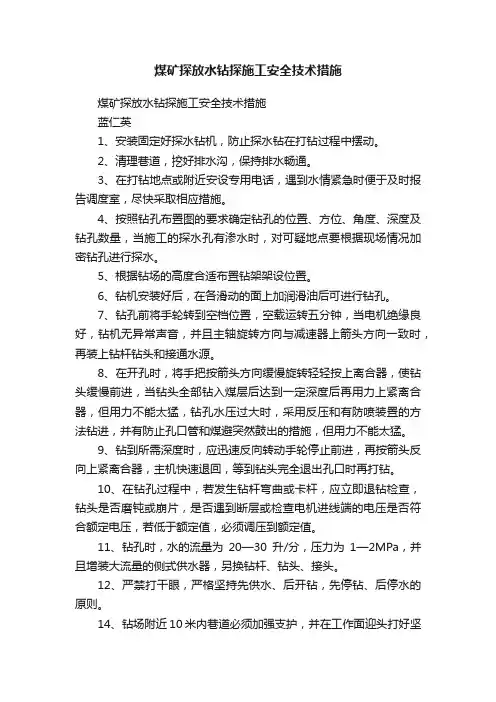

煤矿探放水钻探施工安全技术措施示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
煤矿探放水钻探施工安全技术措施示范
文本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1、安装固定好探水钻机，防止探水钻在打钻过程中摆
动。
2、清理巷道，挖好排水沟，保持排水畅通。
3、在打钻地点或附近安设专用电话，遇到水情紧急时
便于及时报告调度室，尽快采取相应措施。
4、按照钻孔布置图的要求确定钻孔的位置、方位、角
度、深度及钻孔数量，当施工的探水孔有渗水时，对可疑
地点要根据现场情况加密钻孔进行探水。
5、根据钻场的高度合适布置钻架架设位置。
6、钻机安装好后，在各滑动的面上加润滑油后可进行
钻孔。
7、钻孔前将手轮转到空档位置，空载运转五分钟，当电机绝缘良好，钻机无异常声音，并且主轴旋转方向与减速器上箭头方向一致时，再装上钻杆钻头和接通水源。
8、在开孔时，将手把按箭头方向缓慢旋转轻轻按上离合器，使钻头缓慢前进，当钻头全部钻入煤层后达到一定深度后再用力上紧离合器，但用力不能太猛，钻孔水压过大时，采用反压和有防喷装置的方法钻进，并有防止孔口管和煤避突然鼓出的措施，但用力不能太猛。
9、钻到所需深度时，应迅速反向转动手轮停止前进，再按箭头反向上紧离合器，主机快速退回，等到钻头完全退出孔口时再打钻。
10、在钻孔过程中，若发生钻杆弯曲或卡杆，应立即退钻检查，钻头是否磨钝或崩片，是否遇到断层或检查电机进线端的电压是否符合额定电压，若低于额定值，必须调压到额定值。
11、钻孔时，水的流量为20-30升/分，压力为1-
2MPa，并且增装大流量的侧式供水器，另换钻杆、钻头、接头。
12、严禁打干眼，严格坚持先供水、后开钻，先停钻、后停水的原则。
14、钻场附近10米内巷道必须加强支护，并在工作面迎头打好坚固的立柱和挡板。
15、安装好排水设备，清理巷道，挖好排水沟，保持排水畅通。
16、在打钻地点或附近安设专用电话，遇到水情紧急时便于及时报告调度室，并及时通知受水害威胁地点的人员撤退。
17、在打钻时必须随时观察巷道顶板及巷道边帮、钻机的情况，发现异常立即停止施工，进行处理。
18、在打钻过程中，发现有高压水在孔内压出时，必
须立即停钻，并将钻杆固定，严禁取出钻杆，防止打到采空区积水造成突水，并立即报调度室进行处理；立即派人通知受水害威胁的人员撤出地面，同时通知开动水进行排水，派人泵监测水情，如果发现情况危急时，必须立即将所有井下人员撤出地面。
19、在钻孔施工现场，必须安装瓦斯传感器或便携式瓦斯报警仪，瓦检员必须加强施工现场的瓦斯监测及其它有毒有害气体的检查，预防安全事故的发生。
20、瓦检员在检查钻场内瓦斯浓度时，如果发现瓦斯浓度忽高忽低，钻机出现顶钻卡钻，要立即停止打钻，撤出人员进行处理。
21、加强钻孔施工现场的通风管理，局扇风机风筒出风口与钻机的距离不得超过5米，遇停电停风时，必须立即将井下人员撤出地面。
22、探放水施工人员发现透水预兆：挂红、挂汗，空
气变冷，出现雾气，听到水叫，顶板来压，底鼓或产生裂隙出水，水色发浑，有臭味等情况时，必须立即停止施工，查明原因进行处理。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
煤矿探放水制度 根据《煤矿安全规程》第二百八十五条的规定，矿井做好水灾分析预报，坚持“有疑必探，先探后掘”的探放水原则。我矿现行的采掘工作面都位于-150m 水平采空区的下部，水源主要为煤层顶板含水层引起的老空积水（活水源）。并且这一水体直接威胁着现采矿工作面的安全，所以进行探放水工作已成为目前当务之急。结合我矿的实际，特制定此探放水制度，要求施工人员严格按此执行: 一．我矿的水害源为水源主要为煤层顶板含水层引起的老空积水。根据《规程》规定，必须采用钻机探放水。在探放水之前，首先要分析查明水害源的空间位置、积水量及水压，以此确定探水线。探水前总工程师负责制定专门的探放水设计，并报矿长审批，比较重要的探放水工作必须报公司领导审批。 二．为了防止探放水时水压过大，在探放水钻进之前，必须安好孔口管和控制闸，进行耐压实验，达到设计承受的水压后，方可继续钻进。在安装钻机前，必须有探水孔的设计,并明确探水孔的位置、方位、角度、深度及钻孔的数目。 三．孔口管开孔的孔位应选择在煤（岩）比较完整的地方。开孔直径应比空口管的外径大15-30mm ，钻进到预定深度后停止钻进。然后用固定架焊在孔口管底部，再将孔口管下入孔内使其固定，不使下滑。再用水玻璃固定，待其凝固后进行耐压实验。 四．探放水时探水孔必须打中老空水体，并要监视放水的全过程。钻孔放水前，必须估计出水量。根据矿井排水能力和水仓容量控制放水流量。放水时应设专人检测钻孔出水情况，测定水量、水压，做好记录。若水量突然变化，必须及时处理，并立即报告矿调度室。 五．安全技术措施： 1、探水前，必须做好排水设备的检修工作，确保正常排水。 2、做好巷道、水沟、水仓的清理工作，确保水流畅通和水量的调节。 3、提起确定探放水水流路线，确保水流按正常的水流路线通行。
编订：__________________ 单位：__________________ 时间：__________________ 煤矿探放水安全措施(正 式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-6934-82 煤矿探放水安全措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1. 按照《煤矿安全规程》规定，在煤矿生产过程中，必须执行“有疑必探、先探后掘”的原则，认真落实好探放水工作，真正杜绝水患事故，确保矿井安全生产，特编制探放水安全技术措施如下： 2. 成立探放水领导小组，组长：矿长成员：安全矿长技术员瓦检员安全员 3. 采掘过程中，若经过采空区，必须先探明空区内是否有水，如果有水，必须先放后施工。 4. 先从采掘工程平面图上确定采空区的准确位置，然后设计探放水方案，方案中明确探放水钻孔的各种参数，预计存水量，详细说明透水的避灾路线。 5. 放水前必须将水流经的地点水沟清挖畅通，如果需用排水泵排水的，事先必须准备好排水泵，排水管道，并保证能正常运行。
井下探放水技术规范 本标准是根据《煤矿安全规程》(1992)、《矿井水文地质规程》(1984)以及《煤矿防治水工作条例》(1993)的有关规定，结合煤矿生产实际需要制订的煤炭行业标准。矿井建设和生产过程中进行探放水工程设计，施工设计应以本标准为技术依据。 本标准的附录A、附录B是提示的附录。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院西安分院。 本标准主要起草人：张景海。 本标准委托煤炭科学研究总院西安分院负责解释。 1 范围 本标准规定了煤矿井下探放水的原则，探放水工程设计内容，探水钻孔布置及其施工的技术要求，探放水的安全技术措施等。 本标准适用于井工开采的矿井。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 煤矿安全规程煤炭工业部(1992) 矿井水文地质规程煤炭工业部(1984)
煤矿防治水工作条例煤炭工业部(1993) 3 探放水原则 “每一个矿井必须作好水害分析预报，坚持有疑必探、先探后掘的探水原则”(见《煤矿安全规程》第259条)。“采掘工作面遇到下列情况之一时，必须确定探水线，进行探水”(见《煤矿安全规程》第260条)。 3．1 3．1、3．5、3．6、3．7、3．8各条分别按《煤矿安全规程》第260条的一、五、六、七、九款的规定执行。 3．2 接近水文地质条件复杂的地段，并有出水征兆时。 3．3 接近含水层、导水或可能导水的断层带或裂隙密集带、溶洞和陷落柱时。 3．4 打开防水隔离煤柱前。 4 探放水工程设计内容 探放水工程设计应包括以下内容： 4．1 探放水的采掘工作面及周围的水文地质条件、水害类型、水量及水压预计。 4．2 探放水巷道的开拓方向、施工次序、规格和支护方式。 4．3 探放水钻孔组数、个数、方向、角度、深度、孔径、施工技术要求和采用的超前距、帮距及探水线确定。 4．4 探放钻孔孔口安全装置及耐压要求等。 4．5 探放水施工与掘进工作的安全规定。 4．6 受水威胁地区信号联系和避灾路线。 4．7 通风措施和瓦斯检查制度。 4．8 防排水设施，如水闸门、水闸墙、水仓、水泵、管路、水沟等排水系统及能力的安排。 4．9 水情及避灾联系汇报制度和灾害处理措施。
(MT/T632—1996) 井下探放水技术规范 发布时间：2008-01-09 01:30:42 来源：作者： 前言 本标准是根据《煤矿安全规程》（1992）、《矿井水文地质规程》（1984）以及《煤矿防治水工作条例》（1993）的有关规定，结合煤矿生产实际需要制订的煤炭行业标准。矿井建设和生产过程中进行探放水工程设计，施工设计应以本标准为技术依据。 本标准的附录A、附录B是提示的附录。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院西安分院。 本标准主要起草人：张景海。 本标准委托煤炭科学研究总院西安分院负责解释。 井下探放水技术规范 1、范围 本标准规定了煤矿井下探放水的原则，探放水工程设计内容，探水钻孔布置及其施工的技术要求，探放水的安全技术措施等。 本标准适用于井工开采的矿井。 2 、引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标
准最新版本的可能性。 煤矿安全规程煤炭工业部（1992） 矿井水文地质规程煤炭工业部（1984） 煤矿防治水工作条例煤炭工业部（1993） 3 、探放水原则 “每一个矿井必须作好水害分析预报，坚持有疑必探、先探后掘的探水原则”（见《煤矿安全规程》第259条）。“采掘工作面遇到下列情况之一时，必须确定探水线，进行探水”（见《煤矿安全规程》第260条）。 3.1 3.1、3.5、3.6、3.7、3.8各条分别按《煤矿安全规程》第260条的一、五、六、 七、九款的规定执行。 3.2 接近水文地质条件复杂的地段，并有出水征兆时。 3.3 接近含水层、导水或可能导水的断层带或裂隙密集带、溶洞和陷落柱时。 3.4 打开防水隔离煤柱前。 4、探放水工程设计内容 探放水工程设计应包括以下内容： 4.1 探放水的采掘工作面及周围的水文地质条件、水害类型、水量及水压预计。 4.2 探放水巷道的开拓方向、施工次序、规格和支护方式。 4.3 探放水钻孔组数、个数、方向、角度、深度、孔径、施工技术要求和采用的超前距、
煤矿探放水知识 矿井必须作好水害分析预告，坚持有疑必探，先探后掘的探放水原则。 探水或接近积水地区掘进前或排放被淹井巷的积水前，必须编制探放水设计，并采取防止瓦斯和其他有害气体危害等安全措施。 探水眼的布置和超前间隔，应根据水头高低、煤（岩）层厚度和硬度以及安全措施等在探放水设计中具体规定。 采掘工作面碰到下列情况之一时，必须确定探水线进行探水： （一）接近水淹或可能积水的井巷、老空或相邻煤矿时。 （二）接近含水层、导水断层、溶洞和导水陷落柱时。 （三）打开隔离煤柱放水时。 （四）接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带时。 （五）接近有出水可能的钻孔时。 （六）接近有水的灌浆区时。 （七）接近其他可能出水地区时。 经探水确认无突水危险后，方可前进。 煤系底部有强承压含水层并有突水危险的工作面，在开采前，必须编制探放水设计，明确安全措施。 安装钻机探水前，必须遵守下列规定： （一）加强钻场四周的巷道支护，并在工作面迎头打好坚固的立柱和拦板。 （二）清理巷道，挖好排水沟。探水钻孔位于巷道低洼处时，必须配备与探放水量相适应的排水设备。 （三）在打钻地点或四周安设专用电话。 （四）丈量和防探水职员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。
预计水压较大的地区，探水钻进之前，必须先安好孔口管和控制闸阀，进行耐压试验，达到设计承受的水压后，方准继续钻进。特别危险的地区，应有躲避场所，并规定避灾路线。 钻孔内水压过大时，应采用反压和有防喷装置的方法钻进，并有防止孔口管和煤（岩）壁忽然鼓出的措施。 钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量忽然增大，以及有顶钻等异状时，必须停止钻进，但不得拔出钻杆，现场负责职员应立即向矿调度室报告，并派人监测水情。假如发现情况危急时，必须立即撤出所有受水威胁地区的职员，然后采取措施，进行处理。 探放老空水前，首先要分析查明老空水体的空间位置、积水量和水压。老空积水区高于探放水点位置时，只准用钻机探放水。探放水孔必须打中老空水体，并要监视放水全过程，核对放水量，直到老空水放完为止。 钻孔接近老空，预计可能有瓦斯或其他有害气体涌出时，必须有瓦斯检查工或矿山救护队员在现场值班，检查空气成分。假如瓦斯或其他有害气体浓度超过本规程规定时，必须立即停止钻进，切断电源，撤出职员，并报告矿调度室，及时处理。 钻孔放水前，必须估计积水量，根据矿井排水能力和水仓容量，控制放水流量；放水时，必须设专人监测钻孔出水情况，测定水量、水压，做好记录。若水量忽然变化，必须及时处理，并立即报告矿调度室。 排除井筒和下山的积水以及恢复被淹井巷前，必须有矿山救护队检查水面上的空气成分，发现有害气体，必须及时处理。 排水过程中，如有被水封住的有害气体忽然涌出的可能，必须制定安全措施。

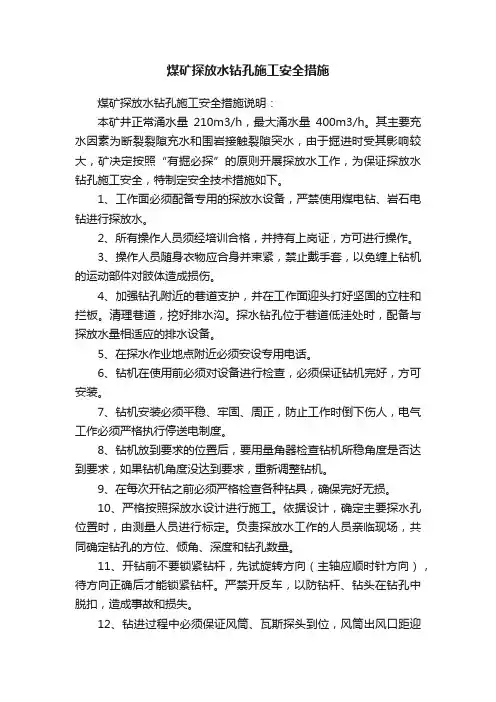

编号：SM-ZD-45807 煤矿探放水钻孔施工安全 措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
