组态王视频控件使用方法
第一步建立一个组态王工程；
第二步建立一个新画面；
第三步添加视频控件’具体步骤如下:
1插入通用控件video control
图1
Ifi人控件
图2
2、单击确定后鼠标变成“ +”状，按住鼠标左键，拉出一个矩形框，松开即可;
图3第三步添加按钮；
图4
第四步设置视频控件动画连接属性，完成后点击“确定”按钮，然后在开发系统界面的文件下拉菜单下选择全部存；
图5
第五步编辑按钮动画连接属性；
1、双击“打开视频”按钮，弹出下图对话框，单击“按下时”；
图6
弹出图XXX对话框选择“控件属性和方法”按钮，弹出（图8）对话框;
图7
选择“
Open Video ”单击确定弹出（图10）对话框了;
授伸名珊 |确定 両毎习 ZJ 取消 查若类型 1揑件方法
2d 屈性戒方进 Kb outB ox
CapVll^ToAVI ^LoselTideo
G E tl'evKum
Zip enAVI
图8 KeadFort
图10
“LONG nReslnde”代表设备号，右键“我的电脑—管理—设备管理器一图像处理设备”双击你安装的视频设备就可以查看你的视频设备号。
关闭视频：视频练习.CIoseVideo()；
拍照：视频练习.SaveVideoFrame(LPCTSTR IpszPicName)" LPCTSTR IpszPicNam” 照片的保存地址和名称；
回放：视频练习.OpenAVI(LPCTSTR lpszFileName) “LPCTSTR lpszFileNam e要回
放的视频保存位置及名称；
摄像：视频练习.CapVideoToAVI(LPCTSTR IpszAVIName)'LPCTSTR lpszAVINam”表示录制的视频将保存的位置及视频文件名称；
抓拍：视频练习.SaveVideoFrameToRect(LPCTSTRlpszPicName) ；“ LPCTSTR IpszPicName”表示抓拍的图片即将保存的BMP文件的位置和名称；
设置视频源：视频练习.VideoSource();设置视频的来源，即选择视频设备；
停止摄像：视频练习.StopCapVideo()；
第六步点击“系统开发”界面的“文件—全部存”，在切换到view界面，打开视频，点击摄像，如(图11)；
KVHTrend控件使用方法 KVHTrend曲线控件是组态王以Active X控件形式提供的绘制历史曲线和ODBC数据库曲线的功能性工具。通过该控件，不但可以实现历史曲线的绘制，还可以实现ODBC数据库中数据记录的曲线绘制，而且在运行状态下，可以实现在线动态增加/删除曲线、曲线图表的无级缩放、曲线的动态比较、.曲线的打印等。该曲线控件最多可以绘制16条曲线。 1、创建历史曲线控件： 在组态王开发系统中新建画面，在工具箱中单击“插入通用控件”或选择菜单“编辑” 下的“插入通用控件”命令，弹出“插入控件”对话框，在列表中选择“历史趋势曲线”，单击“确定”按钮，对话框自动消失，鼠标箭头变为小“十”字型，在画面上选择控件的左上角，按下鼠标左键并拖动，画面上显示出一个虚线的矩形框，该矩形框为创建后的曲线的外框。当达到所需大小时，松开鼠标左键，则历史曲线控件创建成功，画面上显示出该曲线，如图1所示。 图1 历史曲线控件 2、设置控件固有属性： 控件创建完成后，在控件上单击右键，在弹出的快捷菜单中选择“控件属性”命令，弹出历史曲线控件的固有属性对话框，如图2所示。 北京亚控科技发展有限公司
北京亚控科技发展有限公司 控件固有属性含有两个属性页：曲线、坐标系。下面详细介绍每个属性页中的含义。 2、1 曲线属性页 如图2所示，曲线属性页中下半部分为定义在绘制曲线时，历史数据的来源，可以选择组态王的历史数据库或其它数据库为数据源。 曲线属性页中上半部分“曲线”是定义曲线图表初始状态的曲线变量、绘制曲线的方式、是否进行曲线比较等： ? 列表框：显示已经添加的变量的名称及绘制方式定义等。 ? “增加”按钮：增加变量到曲线图表，并定义曲线绘制方式。 单击该按钮，弹出如图3所示的对话框。 图2 历史曲线控件固有属性

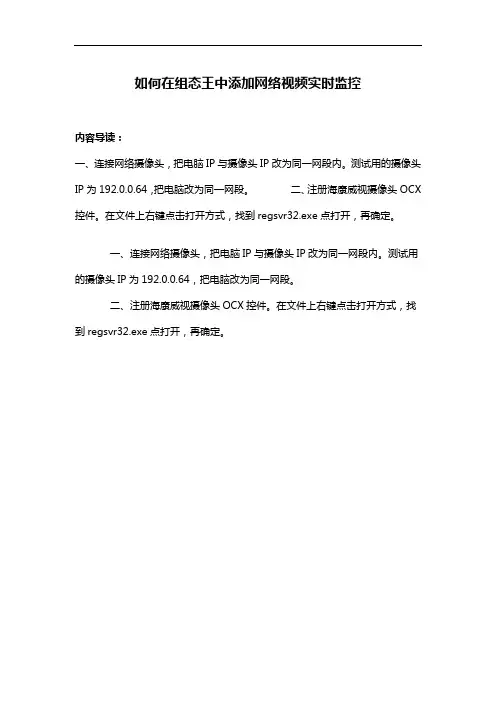

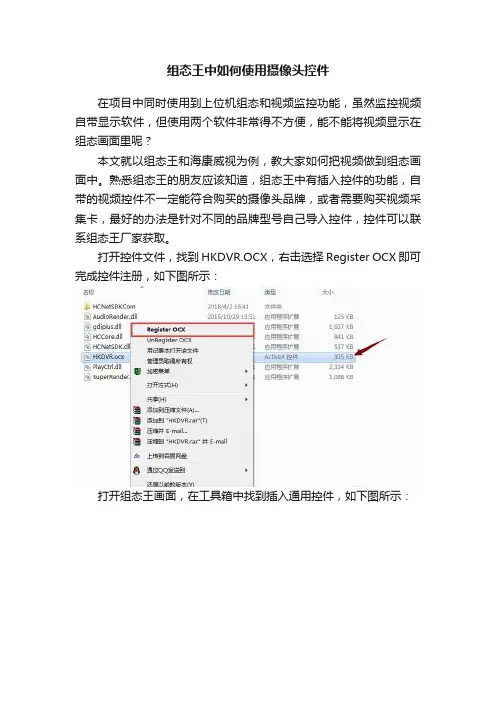

如何在组态王中添加网络视频实时监控 内容导读： 一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段内。测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。二、注册海康威视摄像头OCX 控件。在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。 一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段内。测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。 二、注册海康威视摄像头OCX控件。在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。 三、在工程画面中点击插入通用控件
四、选择NetVideoActiveX23控件。 五、添加控制按钮
六、更改字符串为需要显示文字 七、双击打开动画连接属性，点击按下时出现命令语言页面写入需要的命令点击确定退出。
八、点击开发画面中文件---全部存，保存画面。
九、点击开发画面中文件---切换到View，打开运行画面，点击登录，开始预览，即可显示摄像头监控画面。 十、常用命令语言如下 1、登录Login("192.0.0.64",8000,"admin","12345"); 2、开始预览StartRealPlay(0,0,0); 3、云台开始命令PTZCtrlStart(0,3);（0 -- 云台向上，1 -- 云台向下，2 -- 云台向左，3 -- 云台向右， 4 -- 焦距缩进，5 -- 焦距拉远，6 -- 焦点近，7 -- 焦点远，8 -- 光圈小，9 -- 光圈大，10 –自动, 11 –灯光， 12 –雨刷，13 - 云台左上, 14 - 云台右上, 15 - 云台左下, 16 - 云台右下）。
第七讲 控 件 第一节 控件的作用 控件可以作为一个相对独立的程序单位被其他应用程序重复调用。控件的接口是标准的，凡是满足这些接口条件的控件，包括第三方软件供应商开发的控件，都可以被组态王直接调用。组态王中提供的控件在外观上类似于组合图素，工程人员只需把它放在画面上，然后配置控件的属性进行相应的函数连接，控件就能完成其复杂的功能。 组态王除了支持本身提供的各种控件外，还支持Windows 标准的Active X 控件，包括Microsoft 提供的标准Active X 控件和用户自制的Active X 控件。Active X 控件的引入在很大程度上方便了用户，用户可以灵活地编制一个符合自身需要的控件或调用一个已有的标准控件来完成一项复杂的任务，而无须在组态王中做大量的复杂的工作。一般的Active X 控件都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。 第二节 超级XY 控件 下面利用XY 控件显示原料油液位与原料油罐压力之间的关系曲线，操作过程如下： 1、新建一画面，名称为：XY 控件画面。 2、选择工具箱中的工具，在画面上输入文字：XY 控件。 3、单击工具箱中的插入通用控件 工具，在弹出的插入控件窗口中双击“KvChatXY ActiveX Control ”，在画面上绘制XY 曲线窗口，如图7-1所示：
图7-1 XY曲线控件窗口 4、并双击此控件，弹出动画属性设置对话框，如图7-2所示。 图7-2 XY控件属性设置对话框 在此窗口中您可对控件的名称（名称设置为：XY）进行设置。设置完名称，确定，保存画面。然后选择控件，点击右键，弹出控件属性对话框，您可以对控件的相关属性进行设置。 普通选项卡：设置曲线对应的前景背景颜色，设置字体，标题，图例，边框，如图7-3。
皖西学院 监控组态软件实验指导书 机械与电子工程学院 电气工程教研室 2013.3
实验一监控组态工程建立与工艺流程图绘制 一、实验目的 熟练掌握工控组态软件的绘图工具 二、实验内容 熟悉工控组态软件的绘图工具，完成反应工段工艺流程绘制以及外部设备和变量的定义。 三、实验步骤 1.1创建工程 在工程管理器中选择菜单“文件/新建工程”，或者点击工具栏的“新建”按钮，根据“新建工程向导”对话框完成工程创建，如图一所示 图一工程管理器 1.2 组态画面 双击工程管理器中的工程，打开工程浏览器，在工程浏览器中左侧的“工程目录显示区”中选择“画面”，在右侧视图中双击“新建”，弹出新建画面对话框如图一所示。
图二画面属性设置 点击图二确定按钮后，在工具箱和图库中选中相应图素进行监控画面组态，绘制工艺流程图如图三所示。 图三反应车间监控画面 1.3定义设备 根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为“PLC”。
1.4定义变量 在组态王中定义三个变量：原料油液位（IO实数类型）、成品油液位（IO实数类型）、催化剂液位（IO实数类型）。 原料油液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 催化剂液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 成品油液位变量：最小值0，最大值200，最小原始值0，最大原始值200，连接设备PLC，寄存器INCREA200，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 四、实验报告 实验报告包括实验目的、实验内容、设计说明、实验体会等。
组态王视频控件使用方法 第一步建立一个组态王工程； 第二步建立一个新画面； 第三步添加视频控件‘具体步骤如下： 1、插入通用控件video control 图1 图2 2、单击确定后鼠标变成“+”状，按住鼠标左键，拉出一个矩形框，松开即可；
图3 第三步添加按钮； 图4 第四步设置视频控件动画连接属性，完成后点击“确定”按钮，然后在开发系统界面的文件下拉菜单下选择全部存；
图5 第五步编辑按钮动画连接属性； 1、双击“打开视频”按钮，弹出下图对话框，单击“按下时”； 图6
弹出图XXX对话框选择“控件属性和方法”按钮，弹出（图8）对话框； 图7
图8 选择“Open Video”单击确定弹出（图10）对话框了； 图9
图10 “LONG nResIndex”代表设备号，右键“我的电脑→管理→设备管理器→图像处理设备”双击你安装的视频设备就可以查看你的视频设备号。 关闭视频：视频练习.CloseVideo( )； 拍照：视频练习.SaveVideoFrame(LPCTSTR lpszPicName)；“LPCTSTR lpszPicName” 照片的保存地址和名称； 回放：视频练习.OpenAVI(LPCTSTR lpszFileName)；“LPCTSTR lpszFileName”要回放的视频保存位置及名称； 摄像：视频练习.CapVideoToAVI(LPCTSTR lpszAVIName)；“LPCTSTR lpszAVIName” 表示录制的视频将保存的位置及视频文件名称； 抓拍：视频练习.SaveVideoFrameToRect(LPCTSTR lpszPicName)；“LPCTSTR lpszPicName”表示抓拍的图片即将保存的BMP文件的位置和名称； 设置视频源：视频练习.VideoSource( )；设置视频的来源，即选择视频设备； 停止摄像：视频练习.StopCapVideo( )； 第六步点击“系统开发”界面的“文件→全部存”，在切换到view界面，打开视频，点击摄像，如（图11）；
第十讲控件 控件的作用 控件可以作为一个相对独立的程序单位被其他应用程序重复调用。控件的接口是标准的，凡是满足这些接口条件的控件，包括其他软件供应商开发的控件，都可以被组态王支持。组态王中提供的控件在外观上类似于组合图素，工程人员只需把它放在画面上，然后配置控件的属性,进行相应的函数连接，控件就能完成复杂的功能。 使用xy控件 本节将建立一个画面，利用组态王提供的x-y控件显示成品油液位和成品罐压力之间的关系曲线。 在工程浏览器左侧选中“画面”，在右侧双击“新建”画面，建立名称为“控件”的画面。 在画面中选择菜单“编辑\插入控件”，如下图所示： 在对话框右侧单击“x-y轴曲线”，然后单击“创建”按钮；
在画面上绘制x-y曲线。然后在画面上双击该曲线控件，弹出设置对话框，设置属性如下： 为使x-y曲线控件实时反应变量值，需要为该控件添加命令语言。在画面空白处点击鼠标右 键，在快捷菜单中选择“画面属性”，弹出“画面属性”对话框。单击其中的“命令语言”按钮。 画面语言包括“显示时”、“存在时”、“隐含时”三种。 →在画面“存在时”命令语言中，输入命令语言如下图所示： 定义完毕后，点击“确认”按钮，然后保存作的设置。 注意两个变量都是可以变化的。
切换画面到运行系统，打开相应画面，控件运行情况如下图所示： 使用窗口控件 单选按钮控件 双击该控件，对控件进行属性配置。 控件名称是唯一标识该控件的一个名称。 变量名称对应一个整型（实型）变量，运行时选择任一个按钮都会使该变量对应一个整数值（0、1、2……）。 可以对该控件设置访问权限。 可以设置按钮个数，修改按钮对应文字。 可以设置排列为横向或纵向。
如何在组态王中添加网络视频实时监控 容导读： 一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段。测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。二、注册海康威视摄像头OCX控件。在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。 一、连接网络摄像头，把电脑IP与摄像头IP改为同一网段。测试用的摄像头IP为192.0.0.64，把电脑改为同一网段。 二、注册海康威视摄像头OCX控件。在文件上右键点击打开方式，找到regsvr32.exe点打开，再确定。 三、在工程画面中点击插入通用控件
四、选择NetVideoActiveX23控件。 五、添加控制按钮
六、更改字符串为需要显示文字 七、双击打开动画连接属性，点击按下时出现命令语言页面写入需要的命令点击确定退出。
八、点击开发画面中文件---全部存，保存画面。
九、点击开发画面中文件---切换到View，打开运行画面，点击登录，开始预览，即可显示摄像头监控画面。 十、常用命令语言如下 1、登录Login("192.0.0.64",8000,"admin","12345"); 2、开始预览StartRealPlay(0,0,0); 3、云台开始命令PTZCtrlStart(0,3);（0 -- 云台向上，1 -- 云台向下，2 -- 云台向左，3 -- 云台向右， 4 -- 焦距缩进，5 -- 焦距拉远，6 -- 焦点近，7 -- 焦点远，8 -- 光圈小，9 -- 光圈大，10 –自动, 11 –灯光， 12 –雨刷，13 - 云台左上, 14 - 云台右上, 15 - 云台左下, 16 - 云台右下）。
3、系统软件 3.1组态王软件介绍 本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。截止到2009年底，“组态王”已在国内装机量有10万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。像国外众多的软件一样，组态王软件也经过了一个发展例程： 1995年——组态王V1.0 1996年——组态王V1.2 1997年——组态王V1.51 1998年——组态王V2.0 1999年——组态王V5.1 2000年——组态王V5.1 for Internet 2001年——组态王V6.0、组态王电力专业版6.0 2002年——组态王V6.02 2003年——组态王V6.5 2005年——组态王V6.51 2006年——组态王V6.52 2007年——组态王V6.53 下面介绍组态王通用强大的功能。 3.1.1基本人机界面功能 通过本功能完成画面组态。 1.快速便捷的应用设计 用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。能快速便捷地进行图形维护和数据采集是此类系统的关键点。组态王正是提供了丰富的快速应用设计的工具。 (1)方便实用的工程管理组态王6.53提供方便实用的管理工具——工程管理器。工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。
(2).集成的开发环境最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。 工程浏览器采用树形结构，操作简单方便，容易接受。在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。 (3).功能强大、易用的绘图工具目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。为满足此要求，组态王提供了丰富的绘图工具，并尽可能使绘图工具的使用方法容易掌握。 组态王工具箱中提供的绘图工具包括直线、折线、圆弧、矩形（方形）、圆角矩形、圆形（椭圆）等工具。它们的使用方法与一般绘图软件（如“画笔”）大致相同，设计者不需专门的培训即可使用。 (4).灵活的便捷菜单使用组态王的过程中，用户可以随时按下鼠标右键来得到上下文相关的快捷菜单。这种方式比普通的菜单命令更容易使用，将大幅度地提高开发应用系统的效率。 (5).支持无限色和过渡色组态王6.53调色板改为支持无限色，支持二十四种过渡色效果，组态王的任一种绘图工具都可以使用无限色，大部分图形都支持过渡色效果，巧妙地利用无限色和过渡色效果，可以使您轻松构造面无限逼真、美观的画面。 (6).图形对象丰富的动画效果图形界面上的任何对象或复合对象都可以随着过程参数的改变而变换状态，以产生动画效果。图形对象与过程参数建立变化对应关系的过程称为“动画连接”。 图形对象可以按动画连接的要求改变颜色、尺寸、位置、填充百分比等属性。一个图形对象可以同时定义多个连接。把这些动画连接组合起来，应用软件将呈现出令人难以想象的图形动画效果。 图形对象可以进行的“动画连接”包括： 属性变化：包括线属性、填充属性、文本色 位置与大小变化：包括水平和垂直移动、缩放、旋转、填充 值输出：包括模拟值输出、离散值输出、字符串输出 用户输入：包括模拟值输入、离散值输入、字符串输入 滑动杆输入: 包括水平滑动杆输入、垂直滑动杆输入

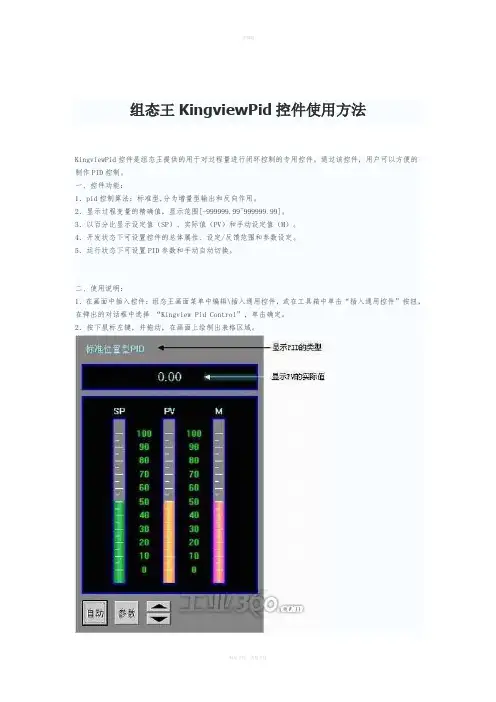

KingviewPid控件使用方法 KingviewPid控件是组态王提供的用于对过程量进行闭环控制的专用控件。通过该控件，用户可以方便的制作PID控制。 一、 控件功能： 1．pid控制算法：标准型,分为增量型和位置型。 2．显示过程变量的精确值，显示范围[-999999.99~999999.99]。 3．以百分比显示设定值（SP）、实际值（PV）和手动设定值（M）。 4．开发状态下可设置控件的总体属性、设定/反馈范围和参数设定。 5．运行状态下可设置PID参数和手动自动切换。 二、 使用说明： 1．在画面中插入控件：组态王画面菜单中编辑\插入通用控件，或在工具箱中单击“插入通用控件”按钮，在弹出的对话框中选择“Kingview Pid Control”，单击确定。 2．按下鼠标左键，并拖动，在画面上绘制出表格区域。 图1 控件画面
