2.1硬度检测:

2.1.1肖氏硬度检测标准:

原GB/T 4341-2001《金属肖氏硬度试验方法》现被GB/T 4341.1-2014《金属肖氏硬度试验方法》替代。

2.1.2肖氏硬度(回跳硬度)

原理:金刚石圆头或钢锭球的标准冲头从一定高度h0自由下落到试件表面,因试件的弹性变形使其回跳到某高度h,用两个高度的比值计算肖氏硬度值HS=Kh/h0 ,HS为肖氏硬度,K为肖氏硬度系数,C型肖氏硬度计K=104/65 ;D型肖氏硬度计K=140。

2.1.3肖氏硬度应用范畴、优点及不足

主要用于检验大型工件:轧辊、机床床面、导轨,曲轴、大齿轮等的硬度。

优点:操作简便,测量迅速,压痕小,携带方便,可到现场进行测试等。

缺点:测定精度较低,重复性差。

另弹性模数不同的材料,其结果不能相互比较。

2.1.4肖氏硬度的检测方法及现场检测准则

对新入厂和在役轧辊应定期进行一次硬度检测,硬度检测选用里氏硬度计(转换成肖氏硬度值),每次检测前应对硬度计进行校验,检测方法为:任选一条母线等分为5个检测点,每个点检测5次(应垂直辊面释放冲头)取其平均值作为该区的硬度值检测值并记录,轴颈及托肩部位以同样的方式进行检测,每支轧辊原则上需要检测1-2条母线,记录各点的硬度检测值。

硬度检测值应以双方技术协议作为参考,存在异议情况进行沟通确认。

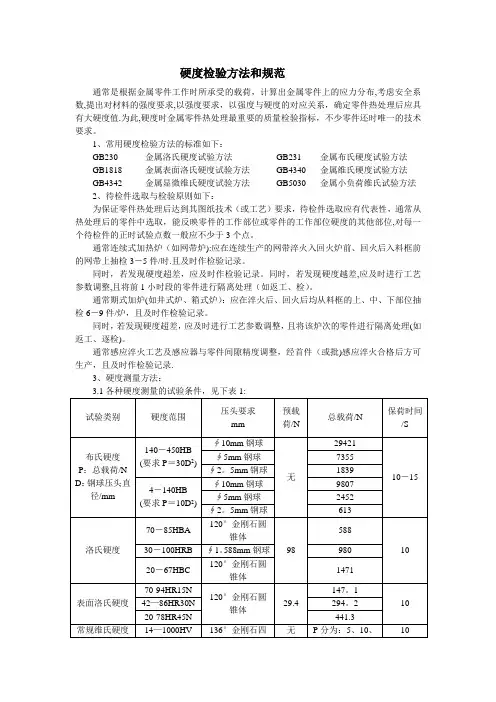

热处理检验方法和规范

热处理检验方法和规范 编制: 审核: 批准: 生效日期: 受控标识处: 分发号:

前言 金属零件的内在质量主要取决于材料和热处理。因热处理为特种工艺所赋予产品的质量特性往往又室补直观的内在质量,属于“内科”范畴,往往需要通过特殊的仪器(如:各种硬度计、金相显微镜、各种力学性能机)进行检测。在GB/T19000 idt ISO9000系列标准中,要求对机械产品零部件在整个热处理过程中一切影响因素实施全面控制,反映原材料及热处理过程控制,质量检验及热处理作业条件(包括生产与检验设备、技术、管理、操作人员素质及管理水平)等各方面均要求控制,才能确保热处理质量。为此,为了提高我公司热处理产品质量,遵循热处理相关标准,按零件图纸要求严格执行,特制定本规范 一、使用范围 本规范适用于零件加工部所有热处理加工零件。 二、硬度检验 通常是根据金属零件工作时所承受的载荷,计算出金属零件上的应力分布,考虑安全系数,提出对材料的强度要求,以强度要求,以强度与硬度的对应关系,确定零件热处理后应具有大硬度值。为此,硬度时金属零件热处理最重要的质量检验指标,不少零件还时唯一的技术要求。 1、常用硬度检验方法的标准如下: GB230 金属洛氏硬度试验方法 GB231 金属布氏硬度试验方法 GB1818 金属表面洛氏硬度试验方法 GB4340 金属维氏硬度试验方法 GB4342 金属显微维氏硬度试验方法 GB5030 金属小负荷维氏试验方法 2、待检件选取与检验原则如下: 为保证零件热处理后达到其图纸技术(或工艺)要求,待检件选取应有代表性,通常从热处理后的零件中选取,能反映零件的工作部位或零件的工作部位硬度的其他部位,对每一个待检件的正时试验点数一般应不少于3个点。 通常连续式加热炉(如网带炉):应在连续生产的网带淬火入回火炉前、回火后入料框前的网带上抽检3-5件/时。且及时作检验记录。 同时,若发现硬度超差,应及时作检验记录。同时,若发现硬度越差,应及时进行工艺参数调整,且将前1小时段的零件进行隔离处理(如返工、检)。 通常期式加炉(如井式炉、箱式炉):应在淬火后、回火后均从料框的上、中、下部位抽检6-9件/炉,且及时作检验记录。 同时,若发现硬度超差,应及时进行工艺参数调整,且将该炉次的零件进行隔离处理(如返工、逐检)。 通常感应淬火工艺及感应器与零件间隙精度调整,经首件(或批)感应淬火合格后方可生产,且及时作检验记录。 3、硬度测量方法: 3.1各种硬度测量的试验条件,见下表1:

中华人民共和国国家标准(硬度检测)

中华人民共和国国家标准 GB 7477-87 水质钙和镁总量的测定EDTA滴定法 Water quality-Determination of the sum ofcalcium and magnesium-EDTA t itrimetric method 本标准等效采用ISO 6059-1984《水质钙与镁总量的测定 EDTA滴定法》。 1 适用范围 本标准规定用EDTA滴定法测定地下水和地面水中钙和镁的总量。本方法不适用于含盐量高的水,诸如海水。本方法测定的最低浓度为0.05mmol/L。 2 原理 在PH10的条件下,用EDTA溶液络合滴定钙和镁离子。铬黑T作指示剂,与钙和镁生成紫红或紫色溶液。滴定中,游离的钙和镁离子首先与EDTA反应,跟指示剂络合的钙和镁离子随后与EDTA反应,到达终点时溶液的颜色由紫变为天蓝色。 3 试剂 分析中只使用公认的分析纯试剂和蒸馏水,或纯度与之相当的水。 3.1 缓冲溶液(PH10)。 3.1.1 称取1.25gEDTA二钠镁(C10H12N2O8Na2Mg)和16.9g氯化铵(NH4Cl)溶于1 43ml浓的氨水(NH3·H2O)中,用水稀释至250ml。因各地试剂质量有出入,配好的溶液应按3.1.2方法进行检查和调整。 3.1.2 如无EDTA二钠镁,可先将16.9g氯化铵溶于143ml氨水。另取0.78g硫酸镁(MgSO4·7H2O)和

1.17gEDTA二钠二水合物(C10H14N2O8Na2·2H2O)溶于50ml水,加入2ml配好的氯化铵、氨水溶液和0.2g左右铬黑T指示剂干粉(3.4)。此时溶液应显紫红色,如出现天蓝色,应再加入极少量硫酸镁使变为紫红色。逐滴加入EDTA二钠溶液(3. 2)直至溶液由紫红转变为天蓝色为止(切勿过量)。将两溶液合并,加蒸馏水定容至250ml。如果合并后,溶液又转为紫色,在计算结果时应减去试剂空白。 3.2 EDTA二钠标准溶液:≈10mmol/L。 3.2.1 制备 将一份EDTA二钠二水合物在80℃干燥2h,放入干燥器中冷至室温,称取3.725 g溶于水,在容量瓶中定容至1000ml,盛放在聚乙烯瓶中,定期校对其浓度。 3.2.2 标定 按第6章的操作方法,用钙标准溶液(3.3)标定EDTA二钠溶液(3.2.1)。取20.0 ml钙标准溶液(3. 3)稀释至50ml。 3.2.3 浓度计算 EDTA二钠溶液的浓度c1(mmol/L)用式(1)计算: 式中:c2--钙标准溶液(3.3)的浓度,mmol/L; v2--钙标准溶液的体积,ml; v1--标定中消耗的EDTA二钠溶液体积,ml。 3.3 钙标准溶液:10mmol/L。

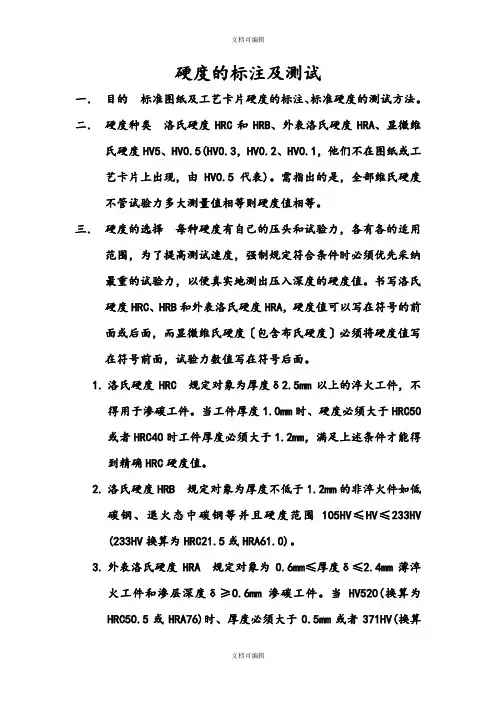

硬度的测试标准及注意事项

硬度的标注及测试 一.目的规范图纸及工艺卡片硬度的标注、规范硬度的测试方法。二.硬度种类洛氏硬度HRC和HRB、表面洛氏硬度HRA、显微维氏硬度HV5、HV0.5(HV0.3,HV0.2、HV0.1,他们不在图纸或工 艺卡片上出现,由HV0.5代表)。需指出的是,所有维氏硬度 不论试验力多大测量值相等则硬度值相等。 三.硬度的选择每种硬度有自己的压头和试验力,各有各的适用范围,为了提高测试速度,强制规定符合条件时必须优先采用 最重的试验力,以便真实地测出压入深度的硬度值。书写洛氏 硬度HRC、HRB和表面洛氏硬度HRA,硬度值可以写在符号的前 面或后面,而显微维氏硬度(包括布氏硬度)必须将硬度值写 在符号前面,试验力数值写在符号后面。 1.洛氏硬度HRC 规定对象为厚度δ 2.5mm以上的淬火工件,不 得用于渗碳工件。当工件厚度1.0mm时、硬度必须大于HRC50 或者HRC40时工件厚度必须大于1.2mm,满足上述条件才能得 到准确HRC硬度值。 2.洛氏硬度HRB 规定对象为厚度不低于1.2mm的非淬火件如低 碳钢、退火态中碳钢等并且硬度范围105HV≤HV≤233HV (233HV换算为HRC21.5或HRA61.0)。 3.表面洛氏硬度HRA 规定对象为0.6mm≤厚度δ≤2.4mm薄淬 火工件和渗层深度δ≥0.6mm渗碳工件。当HV520(换算为 HRC50.5或HRA76)时、厚度必须大于0.5mm或者371HV(换算

为HRC39 或HRA70)时厚度不低于0.6mm,满足上述条件才能得 到准确HRA数值。 4.显微维氏硬度HV××对象为0.02mm≤厚度δ<0.6mm有色、 黑色金属,不论硬度高低。写法如下:××HV××(硬度值HV 试验力kgf,举例:536HV0.5为维氏硬度值536试验力0.5kgf)。 HV5的规定对象为厚度或渗层深度0.2mm≤δ<0.6mm淬火工 件或渗碳工件。当500HV时、厚度δ大于0.2mm或者210HV时、厚度(渗层深度)大于0.3mm ,才能得到正确硬度值。规定工 件厚度或渗层厚度低于0.2mm时采用HV0.5,图纸及工艺中出 现的HV0.5同时也代表了HV0.3、HV0.2、HV0.1、HV0.05等, 具体使用那一个试验力测试,由测试员根据实际情况而定。 5.显微维氏硬度测试黑色金属在硬度大于170HV时,压头保持时 间10S,否则压头保持时间为25S。 6.规定用HV0.1测试有色金属(国家标准规定用布氏硬度计HBS 测试有色金属),压头保持时间25S。 四. 注意事项 1.显微维氏硬度的压痕对角线长度之差不能大于15%,否则重测。 日常校验时与标准硬度块数值相差不大于2%为合格。 2.形状复杂的小零件如果不方便测量,要得到准确的硬度值,需 将零件用酚醛塑料(电木)粉镶嵌后用显微维氏硬度计测试, 试验力不大于1kgf。 3.用HM101显微硬度计检查硬度梯度和渗碳层深度,规定硬度

实验一材料的硬度测试实验

实验一材料的硬度测试实验 一、实验目的 1.了解硬度测定的基本原理及应用范围。 2.了解布氏、洛氏、维氏硬度试验机的主要结构及操作方法。 3.通过数据处理和硬度标尺之间的换算,比较各材料之间的硬度大小,同时了解材料的种类、热处理状态对其硬度的影响。 二、实验概述 硬度测量能够给出金属材料软硬程度的数量概念。由于在金属表面以下不同深处材料所承受的应力和所发生的变形程度不同。因而硬度值可以综合地反应压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量变形抗力。硬度值越高,表明金属抵抗塑性变形能力越大,材料产生塑性变形就越困难。另外,硬度与其它机械性能(如强度指标及塑性指标)之间有一定的内在联系,所以从某种意思上说硬度的大小对于机械零件或工具的使用性能及寿命具有决定性意义。 常用的硬度试验方法有: 布氏硬度试验:主要用于黑色、有色金属原材料检验,也可用于退火、正火钢铁零件的硬度测定。 洛氏硬度试验:主要用于金属材料热处理后的产品硬度检验。 维氏硬度试验:主要用于薄板或金属表层的硬度测定以及较精确的硬度测定。 显微硬度试验:主要用于测定金属材料的显微组织组分或相组分的硬度测定。 1.布氏硬度 布氏硬度试验是将一直径为D的淬火钢球或硬质合金球,在规定的试验力F作用下压入被测金属表面,保持一定时间t后卸除试验力,并测量出试样表面的压痕直径d,根据所选择的试验力F、球体直径D 及所测得的压痕直径d的数值,求出被测金属的布氏硬度值HBS或HBW,布氏硬度的测试原理如图1-1所示。 图1-1布氏硬度的测试原理图 在试验测量时,可由测出的压痕直径d直接查压痕直径与布氏硬度对照表而得到所测的布氏硬度值。在进行布氏硬度试验时,球体直径D、施加的试验力F和试验力的保持时间t都应根据被测金属的种类、硬度范围和试样的厚度范围进行选择。布氏硬度试验规范如表1-1所示。 表1-1布氏硬度试验规范

维氏硬度计作业指导书讲解

一.目的:

为正确使用仪器,避免因不当使用导致仪器损坏,确保仪器使用寿命及测试准确度。二.范围: 用于测量厂内冲压板材(铜板,不锈钢片,铁片等)之硬度。三.权责: 1.仪校人员负责操作指导书制定。 2.相关测试人员负责仪器保养与维护。 3.测试人员必须为接受过相关仪器操作培训合格之品保课人员。四.硬度计实物图:

五.操作流程: 1. 打开电源开关,显示屏亮,大约5秒左右自动进入主页面,此时会显示相关数值。

2. 开机后的设置如与你的实验条件不符,请按[OK]键进入选择菜单设置所需实验条件,按[OK]键和上下方向键选择所需设置,确认按[OK]键,设置完成返回主页面按[START]即可。 3. 将被测物品放置工作台,转动防护罩,根据需要选择20或40倍物镜处于被测物品位置,眼睛接近目镜观察,转动升降手轮调节上下,直至测试物品表面成像清晰,聚焦过程结束。 4. 将防护罩逆时针转动,使压头处于被测物品位置,按[START]键开始加荷,同时屏幕下方滚动条开始填充,直到仪器发出嘟的声音,表示加/卸荷结束。 5. 将防护罩顺时针转动,使物镜处于测试物品位置,从目镜观察压痕成像,调节升降手轮,直至压痕成像清晰为止。转动目镜两边的鼓轮,使两条刻线内侧无限接近,按下[CLR]键,零位确定完成。 6. 反向转动目镜两边鼓轮,两刻线逐渐分开,转动左鼓轮,使左刻线内侧与压痕左边缘相切。转动右鼓轮,使右刻线内侧与压痕右边缘像切,按下按钮,D1测量完成。 7. 将目镜转动90°,转动鼓轮,使下刻线内测与压痕下边的边缘相切,转动测量鼓轮,使上刻线内测与压痕上边缘相切,按下按钮,D2测量完成。仪器自动计算硬度值并显示,本次测试完成。 六.注意事项: 1. 测试前需先用标准块校正仪器精度是否有偏差,确认OK 方可执行测试。 2. 不定期对压头实施清洁,可用脱脂棉或擦镜纸沾上酒精小心擦拭,保持压头干净。 3. 保持工作台洁净,未使用时喷注防锈油,以免生锈影响测试精度,升降轴随时保持润滑状态。 4. 根据测试材料对照合适试验力调整砝码手轮,选择适合的试验力级数,确保测试之准确性。 5. 材料硬度详情参考(常用材质硬度参考标准)。

塑料制品硬度检测试验

塑料制品硬度检测试验 【https://www.doczj.com/doc/405745964.html, 国际塑胶】塑料制品硬度是指其制品表面抵抗机械压力的能力。这个能力的大小与被测塑料的抗张强度和弹性模量有关。常用检测方法,按检测压头的形状不同,可分为邵尔硬度、布氏硬度和洛氏硬度。 ⑴邵尔硬度检测试验方法邵尔硬度检测试验采用邵尔硬度计,此仪器采用标准弹簧压力,压头为圆锥形,压头平面为φ0.8mm。 检测试验顺序如下。 ①按说明书要求,用硬度标准件调试压力,合标准规定值。 ②把压印头放在光滑钢板或玻璃板上,验证硬度值为100。 ③把试样平放在光滑金属板上,为压头施加(1±0.01)kg负荷,施压30s,则记录表值即为邵尔硬度值。 ⑵布氏硬度检测试验方法布氏硬度检测试验用一种标准直径(φ2.5mm、φ5mm或φ10mm)表面光滑且有一定硬度的圆钢球作压头。检测时,压头压在试样上,均匀缓慢地向压头施加负荷(负荷大小见表1),施压时间为1min,卸荷后测出钢球压试样后的压痕深度值,则即可计算出此试样的布氏硬度(MPa)。 式中 HB——布氏硬度,MPa; P ——施压负荷,N; D——钢球直径,mm; h——钢球压试样后的压痕深度,mm。 表1 试样承受负荷大小 ⑶检测试验注意事项 ①试样检测前在标准规定温度环境中存放时间不少于16h。 ②检测试验压头卸荷后1min时间内测完压痕深度。 ③检测试验时多个压痕中心距不小于25mm。 ④施加压头的负荷精确度为±1%。 ⑤检测压痕深度仪器精确度达0.01mm。 ⑥试样厚度均匀,表面平整。 ⑦采用邵尔硬度检测用试样厚度应不小于6mm。

⑧多个试样压痕,计算后取平均值为试样硬度。 ⑷洛氏硬度检测试验洛氏硬度的检测多应用在金属热处理后硬度值较高的金属表面硬度的检测。检测时用标准规定的压头(钢球或锥角120°的金刚石圆锥),先进行初试验力,然后加主试验力,再返回到初试验力。用前后两次试验力作用下压头压入试样表面深度差值计算求得该试样的表面硬度HR。 式中 HR——洛氏硬度值; e——卸除主试验力后,在初试验力下压痕深,mm; c——计算常数,取0.002mm。 采用不同的压头和主试验力配合,可获得HRA、HRB和HRC三种洛氏硬度标尺。

铝合金技术参数

理论上是2.7,要看成型方法i: 压铸的2.6-2.63 左右,挤压的2.68-2.7,锻造的2.69-2.72 铝合金的典型机械性能(Typical Mechanical Properties) 铝合金牌号及状态拉伸强度 (25°C MPa) 屈服强度 (25°C MPa) 硬度500kg 力10mm球 延伸率1.6mm(1/16in)厚 度 5052-H1121751956012 5083-H1121802116514 6061-T6513102769512 7050-T745151045513510 7075-T65157250315011 2024-T35147032512020 铝合金的典型物理性能(Typical Physical Properties) 铝合金牌号及状态热膨胀系数 (20-100℃) μm/m·k 熔点范围 (℃) 电导率 20℃(68℉) (%IACS) 电阻率 20℃(68℉) Ωmm2/m 密度 (20℃)(g/cm3) 2024-T35123.2500-635300.058 2.82 5052-H11223.8607-650350.050 2.72 5083-H11223.4570-640290.059 2.72 6061-T65123.6580-650430.040 2.73 7050-T745123.5490-630410.0415 2.82 7075-T65123.6475-635330.0515 2.82 铝合金的化学成份(Chemical Composition Limit Of Aluminum ) 合 金牌号硅 Si 铁 Fe 铜Cu锰Mn镁Mg铬Cr锌Zn 钛 Ti 其它铝 每 个 合 计 最小 值 202 423. 2 0.5 3.8-4.9 0.3-0. 9 1.2-1. 8 0.10.25 0.1 5 0.0 5 0.1 5 余量 505 2250.40.10.1 2.2-2. 8 0.15-0.3 5 0.1-- 0.0 5 0.1 5 余量 508 323. 8 0.40.1 0.3-1. 4.0-4. 9 0.05-0.2 5 0.25 0.1 5 0.0 5 0.1 5 余量

硬度总硬度指标检测规程

硬度总硬度指标检测规程1.目的 水的硬度的测定,是水的质量控制的重要指标之一。为了规范化验人员在污水处理厂中的监测方法和操作程序,提高水质监测数据的准确性,特制定本规程。 2.适用范围 本监测规程适用于1水务有限公司。 3.定义、原理及干扰消除 3.1定义 水的硬度,是指沉淀肥皂的程度,主要指水中含有可溶性钙盐和镁盐的多少。目前测定水质中的总硬度的最好方法,就是用配位滴定分析法(EDTA一2Na)滴定,标准规定硬度不超过450mg/1(以CaCO,)。 3.2基本原理 水的硬度的测定可分为水的总硬度的测定和钙镁硬度的测定两种。总硬度的测定是滴定Ca2+,Mg2+离子的总含量,并以Ca2+进行计算.通常以每升水中所含Ca2+离子的毫摩尔数表示,规定1升水中含1mmol Ca2+为1度,后一种是分别测定Ca2+和Mg2+的含量.测定水的总硬度,一般采用配位滴定法.最常用的配位剂是乙二胺四乙酸二钠盐,用Na2H2Y2H2O表示,习惯上称为EDTA,它在溶液中以Y4-的形式与Ca2+,Ma2+离子配位,形成1:1的无色配合物。

即: Ca2+ +Y4 -CaY2- Mg2++Y4-MgY2- 用EDTA 滴定时,必须借助于金属指示剂确定滴定终点.常用 的指示剂为铬黑T ,它在pH=10的缓冲液中,以纯蓝色游离的 HIn2-形式存在与Ca2+、Mg2+离子形成酒红色的配合物,通 式为: M2+ + HIn2-MIn-+ H+ (蓝色) (酒红色) Ca2+、Mg2+离子与EDTA 及铬黑T 形成配合物的稳定性不 同,其稳定性大小的顺序为: CaY2- >MgY2- >MgIn- >CaIn- 3.3干扰及消除 测定时,先用NH3·H2O-NH4Cl 缓冲溶液调节溶液的pH=10 左右。滴定前,当加入指示剂铬黑T 时,它首先与水中少量 的Mg2+配位形成酒红色的配合物,当用EDTA 溶液滴定时, EDTA 便分别与水中游离的Ca2+,Mg2+离子配位,接近终 点时,因MgY2-的稳定性大于MgIn-,故EDTA 夺取MgIn- 中的Mg2+,使铬黑T 游离出来,这时溶液由酒红色变为蓝 色,指示终点到达。根据等物质的量反应规则,根据EDTA 标准溶液的浓度和消耗的体积,可按下式计算水的总硬度: 水的硬度=水样体积v C ×100.09(mg/L )式中C 为EDTA 的浓度, V 为EDTA 的体积,100.09为CaCO3的质量。 4.仪器

硬度测试方法

1 引言 涂膜硬度是涂膜抵抗诸如碰撞、压陷、擦划等机械力作用的能力;是表示涂膜机械强度的重要性能之一;也是表示涂膜性能优劣的重要指标之一。涂膜硬度与涂料品种及涂膜的固化程度有关。油性漆及醇酸树脂漆的涂膜硬度较低,其它合成树脂漆的硬度较高。涂膜的固化程度直接影响涂膜的硬度,只有完全固化的涂膜,才具有其特定的最高硬度,在涂膜干燥过程中,涂膜硬度是干燥时间的函数,随着时间的延长,硬度由小到大,直至达到最高值。在采用固化剂固化的涂料中,固化剂的用量影响涂膜硬度,一般情况下提高固化剂的配比,使涂膜硬度增加,但固化剂过量则使涂膜柔韧性、耐冲击性等性能下降。一些自干型涂料,以适当的温度烘干,在一定程度上能提高涂膜硬度。涂膜硬度是涂料、涂装的重要指标,大多数情况下属于必须检测的项目。 2 铅笔硬度测定法 铅笔硬度法是采用已知硬度标号的铅笔刮划涂膜,以能够穿透涂膜到达底材的铅笔硬度来表示涂膜硬度的测定方法。国家标准GB/T 6739—1996《涂膜硬度铅笔测定法》规定了手动法和试验机法2 种方法,该标准等效采用日本工业标准JIS 《涂料一般试验方法———铅笔刮划值》。标准规定采用中华牌高级绘图铅笔,其硬度为9H、8H、7H、6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B 共16 个等级,9H 最硬,6B 最软。测试用铅笔用削笔刀削去木质部分至露出笔芯约3 mm,不能削伤笔芯,然后将铅笔芯垂直于400# 水砂纸上画圆圈,将铅笔芯磨成平面、边缘锐利为止。试板为马口铁板或薄钢板,尺寸为50 mm×120mm ×(~)mm 或70 mm×150 mm×(~)mm,按规定方法制备涂膜。 手动法 采用手动法测试时,握住已削好的铅笔,使其与涂层成45°,以铅笔芯不折断为度,按约1 cm/s 的速度在涂层上向前推压刮划约1 cm。每刮划一道要对笔芯尖端重新研磨,同一硬度铅笔重复刮划5 道。 涂膜刮破情况:在5 道划痕中,如有2 道或2 道以上未刮划到样板的底板或底层涂膜时,则换用前一硬度标号的铅笔试验,直至找出涂膜被刮破2 道或2 道以上的铅笔,这个铅笔

【免费下载】铝合金硬度对照表

文件履历纪录版次 修订内容发行日期修改单号 因多次变更重新更换版本,修订相关条款核 准审 核制 定□总经理□副总经理□管理代表□营业部□资材部□生管课□采购部□品保部□工程部□行政部□机电部发行部门:□财务部□生产部: 熔铸 挤压 加工 研磨 氧化 拉管 锯机 模具、管路敷设技术通过管线敷设技术,不仅可以解决吊顶层配置不规范问题,而且可保障各类管路习题到位。在管路敷设过程中,要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等,要求技术交底。管线敷设技术中包含线槽、管架等多项方式,为解决高中语文电气课件中管壁薄、接口不严等问题,合理利用管线敷设技术。线缆敷设原则:在分线盒处,当不同电压回路交叉时,应采用金属隔板进行隔开处理;同一线槽内,强电回路须同时切断习题电源,线缆敷设完毕,要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料试卷相互作用与相互关系,根据生产工艺高中资料试卷要求,对电气设备进行空载与带负荷下高中资料试卷调控试验;对设备进行调整使其在正常工况下与过度工作下都可以正常工作;对于继电保护进行整核对定值,审核与校对图纸,编写复杂设备与装置高中资料试卷调试方案,编写重要设备高中资料试卷试验方案以及系统启动方案;对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题,作为调试人员,需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料,并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。、电气设备调试高中资料试卷技术电力保护装置调试技术,电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时,需要在最大限度内来确保机组高中资料试卷安全,并且尽可能地缩小故障高中资料试卷破坏范围,或者对某些异常高中资料试卷工况进行自动处理,尤其要避免错误高中资料试卷保护装置动作,并且拒绝动作,来避免不必要高中资料试卷突然停机。因此,电力高中资料试卷保护装置调试技术,要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时,需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。

维氏硬度检测作业指导书

德信诚培训网 更多免费资料下载请进:https://www.doczj.com/doc/405745964.html, 好好学习社区 维氏硬度检测作业指导书 本作业指导书依据显微硬度计使用说明书、GB/T 4340.1-2009《金属材料 维氏硬度试验 第1部分:试验方法》编制,是中心实验室管理体系文件之一。 1.样品的要求: 1.1样品表面应光滑平坦,试验面上无氧化皮及外来污染、油脂等,除非在产品标准中另有规定。试样表面的质量应保证压痕对角线长度测量的精度,试样表面应进行抛光处理。 1.2试样的制备应使受热或冷加工等因素对表面硬度的影响减至最小。 1.3试样或试验层厚度至少应为压痕对角线长度的1.5倍。试验后试样背面不应出现可见变形压痕。 1.4对于在曲面试样试验的结果,应使用GB/T 4340.1-2009《金属材料 维氏硬度试验 第1部分:试验方法》附录B 进行修正。 1.5对于小截面或外形不规则的试样,应将试样镶嵌或用专用试验台进行试验。 2.维氏硬度计的调试准备 开始试验前,请确定:选择正确的载荷、时间、试验台等以满足被测试样的待测位 置能够稳定的接触压头。 3.试验过程(GB/T 4340.1) 3.1试验一般在10℃~35℃室温进行。 3.2根据不同的标准要求选择适合的试验力。 3.3试验台应清洁无其他污染物(氧化皮、油脂、灰尘等)。试样应稳固的放置于实验台上以保证试验过程中试样不产生位移。 3.4使压头与试样表面接触,垂直于试验面施加试验力,加力过程中不应有冲击和震动,直至将试验力加至规定值。从加力开始到全部试验力施加完毕时间应在2s ~8s 之间。对于小力值维氏硬度试验和显微硬度试验,施加过程不能超过10s 且压头下降速度不能大于0.2mm/s 。试验力保持时间为10s ~15s 。 3.5任一压痕中心至试样边缘距离,对于钢、铜、铜合金至少应为压痕对角线长度的2.5

铝合金的热处理及硬度

铝合金的硬度 一、分类:展伸材料分非热处理合金及热处理合金 1.1 非热处理合金:纯铝—1000系,铝锰系合金—3000系,铝矽系合金—4000系,铝镁系合金—5000系。 1.2 热处理合金:铝铜镁系合金—2000系,铝镁矽系合金—6000系,铝锌镁系合金—7000系。 二、合金编号:我国目前通用的是美国铝业协会〈Aluminium Association〉的编号。兹举 例说明如下:1070-H14(纯铝) 2017-T4(热处理合金) 3004-H32(非热处理合金) 2.1第一位数:表示主要添加合金元素。 1:纯铝 2:主要添加合金元素为铜 3:主要添加合金元素为锰或锰与镁 4:主要添加合金元素为矽 5:主要添加合金元素为镁 6:主要添加合金元素为矽与镁 7:主要添加合金元素为锌与镁 8:不属於上列合金系的新合金 2.2第二位数:表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金。 0:表原合金 1:表原合金经第一次修改 2:表原合金经第二次修改 2.3第三及四位数: 纯铝:表示原合金 合金:表示个别合金的代号 "-″:后面的Hn或Tn表示加工硬化的状态或热处理状态的鍊度符号 -Hn :表示非热处理合金的鍊度符号 -Tn :表示热处理合金的鍊度符号

2 铝及铝合金的热处理 一、鍊度符号:若添加合金元素尚不足於完全符合要求,尚须藉冷加工、淬水、时效 处理及软烧等处理,以获取所需要的强度及性能。这些处理的过程称 之为调质,调质的结果便是鍊度。 鍊度符号定义 F 制造状态的鍊度 无特定鍊度下制造的成品,如挤压、热轧、锻造品等。 H112 未刻意控制加工硬化程度的制造状态成品,但须保证机械性质。 O 软烧鍊度 完全再结晶而且最软状态。如系热处理合金,则须从软烧温度缓慢冷却,完全防止淬水效果。 H 加工硬化的鍊度 H1n:施以冷加工而加工硬化者 H2n:经加工硬化后再施以适度的软烧处理 H3n:经加工硬化后再施以安定化处理 n以1~9的数字表示加工硬化的程度 n=2 表示1/4硬质 n=4 表示1/2硬质 n=6 表示3/4硬质 n=8 表示硬质 n=9 表示超硬质 T T1:高温加工冷却后自然时效。挤型从热加工后急速冷却,再经常温十效硬化处理。亦可施以不影响强度的矫正加工,这种调质适合於热加工后冷却便有淬水效果的合金如:6063。 T3:溶体化处理后经冷加工的目的在提高强度、平整度及尺寸精度。 T36:T3经6%冷加工者。 T361:冷加工度较T3大者。 T4:溶体化处理后经自然时效处理。 T5:热加工后急冷再施以人工时效处理。 人工时效处理的目的在提高材料的机械性质及尺寸的安定性适用於热加工冷却便有淬水效

塑料硬度检测标准

塑料硬度检测塑料邵氏硬度洛氏硬度巴氏硬度检测:硬度塑料硬度测定第二部分:洛氏硬度GB/T3398.2-2008 热变形温度塑料负荷变形温度的测定第1部分:通用试验方法GB/T1634.1-2004 在挠曲负荷下塑料的挠曲温度的试验方法ASTM D648-07 塑料载荷下挠曲温度的测定第1部分:一般试验方法ISO 75-1:2004 塑料载荷下挠曲温度的测定第2部分:塑料和硬橡胶ISO 75-2:2004 维卡软化温度热塑性塑料维卡软化温度(VST)的测定GB/T1633-2000 塑料维卡(Vicat)软化温度的测试方法ASTM D1525-09 塑料热塑材料维卡软化温度的测定ISO 306:2004 压缩性能塑料压缩性能的测定GB/T1041-2008 塑料压缩性能试验方法ISO 604:2002 硬塑料的压缩特性试验方法ASTM D695-10 撕裂性能塑料直角撕裂性能试验方法QB/T1130-1991 体积电阻率/表面 电阻率固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1410-2006 绝缘材料表面电阻和体积电阻试验方法IEC 60093:1980 绝缘材料直流电阻或电导试验方法ASTM D257-07 大气暴露 塑料大气暴露试验方法GB/T3681-2000 塑料暴露于太阳辐射的方法第一部分:通则ISO877-1:2009 时间—温度极限 塑料长期热暴露后时间—温度极限测定GB/T7142-2002 聚合物长期性能评价简介UL746B-1997 塑料老化评价 塑料在玻璃下日光、自然气候或实验室光源暴露后颜色和性能变化的测定GB/T15596-2009 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能变化的测定ISO4582:2007 变色评定纺织品色牢度试验评定变色用灰色样卡GB/T250-2008 熔融指数热塑性塑料熔体质量流动速率和熔体体积流动速率的测定GB/T3682-2000 击穿电压绝缘材料电气强度试验方法第一部分:工频下试验GB/T1408.1-2006 热应力开裂电线电缆用黑色聚乙烯塑料GB/T15065-2009附录A 环境应力开裂 聚乙烯环境应力开裂试验方法GB/T1842-2008 聚乙烯环境应力开裂试验方法ASTM D1693-05 垂直与水平燃烧 设备和器具部件用塑料材料易燃性的试验UL 94-1996REV.9:2009 塑料燃烧性能的测定水平法和垂直法GB/T2408-2008

维氏硬度检测细则

显微维氏硬度检测细则 1、试用范围 本细则适用于维氏硬度压痕对角线长度范围为~。 2、原理 将顶部两相对面具有规定角度的正四棱锥体金刚石压头用一定的试验力压入试样表面,保持规时间后,卸除试验力,测量试样表面压痕对角线长度。 维氏硬度值与试验力除以压痕表面积的商成正比,压痕被视为具有正方形基面并与压头角度相同的理想形状。 3、符号和说明 维氏硬度用HV表示,符号之前为硬度值,符号之后按如下顺序排列: 640 HV 30/20 640:硬度值 HV:硬度符号 30:实验力 20:实验力保持时间 4、试样

试件表面应平坦光滑,试验面上应无氧化皮及外来污物,尤其不应有油脂,除非在产品标准中另有规定。试验表面的质量应保证压痕对角线长度的测量精度,建议试验表面进行表面抛光处理。 制备试样时应使由于过热或冷加工等因素对试样表面硬度的影响减至最小。 由于显微维氏硬度压痕很浅,加工试样时建议根据材料特性采用抛光/ 电解抛光工艺。 试样或试验层厚度至少应为压痕对角线长度的倍,试验后试样背面不应出现可见变形压痕。 对于在曲面试样上试验的结果,应修正。 对于小截面或外形不规则的试样,可将试样镶嵌或使用专用试验台试验。 5、试验程序 试验一般在10℃-35℃室温下进行,对温度要求严格的试验,室温应为23℃±5℃。 试验台清洁且无其他污物(氧化皮、油脂、灰尘等)。试样应稳固地放置于刚性实验台上以保证实验过程中试样不产生位移。 使压头与试样表面接触,垂直于试验面施加试验力,加力过程中不应有冲击和振动,直至将试验力施加至规定值。从加力开始至全部试验力施加完毕的时间应在2s-8s之间。对于小力维氏硬度试验和显微维氏硬度试验,加力过程不能超过10s且压头下降速度应不大于s。 对于显微维氏硬度试验,压头下降速度应在15μm/s-70μm/s之间。

200Hv-5型小负荷维氏硬度计操作规程

200Hv-5型小负荷维氏硬度计操作规程 一、目的: 指导作业者正确操作,确保设备正确使用,从而准确的对于来料质量的硬度性能进行有效的评定。 二、适用范围 可用于测定黑色金属(不包括铸铁)及有色金属的维氏硬度。由于该机的试验力较小,特别适用于测定薄小零件及表面镀层的维氏硬度。 三、操作规程: 1、上岗要求: (1)试验员必须经过培训确认可独立操作200HV-5型洛氏硬度计后方能使用。 (2)试验员必须熟悉200HV-5型洛氏硬度计的基本技术参数及性能指标。 (3)试验员必须忠于职守,认真负责、熟练掌握200HV-5型洛氏硬度计的操作、维护及保养。 2、 安全操作: (1)使用前的准备 1) 试样 ① 试样的表面必须为光滑平面,不得有氧化物及外来污物,试验面的表面粗糙度必须保证压痕对角线能精确的测量,一般Ra 不得大于0.2um 。 ② 在试样的制备过程中,应尽量避免受冷、热加工等对试样表面的影响。 ③ 试样或试验层的厚度至少应为压痕对角线平均长度的1.5倍,试验后试样背面不应出现可见的变形痕迹,试样的厚度与预计硬度值按下式选择适当的试验力F 。 )(7 .42kgf HV h F ?= 式中: F ——待选用的试验力(kgf) h ——试样、试验层厚度(mm) HV ——预计硬度值(kgf/m ㎡) 如果计算的试验力在二级试验力之间,那么应选用较小一级的试验力。

2)试台选择 选择好合适的试台后,先用汽油擦净表面油脂,然后用4只M5X10的圆柱头螺钉将其固定在试验台上。 3)选择试验力保持时间 试验力的保持时间:对黑色金属一般为10~15秒, 对有色金属为30±2秒。 4)物镜倍率选择 当被测试验压痕为:≤0.2mm时,选用40X >0.2mm时,选用10X 5)试验参数设置 ①插上电源,打开电源开关,这时在操作面板上可以修改数据。比如:保荷时间选择、灯光亮度选择、硬度标尺选择,按健以光标为准。 ②转动手轮使试验力符合选择要求,手轮上的力值和屏幕上显示的一致。旋动手轮时,应小心缓慢地进行。在旋转到最大5.0kgf(49N)时,转动位置已经到底,不能继续朝前旋转,应反向转动;转到最小力值0.3kgf(2.94N)时也应反向转动。 ③10S是最常用的试验力保持时间,也可根据需要按键调节。 (2)试验程序 1)将被测试样擦拭干净,放置试验台上(保证试面与主轴线垂直)。 2)将10X物镜转到正前方,旋转升降手轮,是物面离物镜下端面约8mm,边慢慢转动升降手轮,边通过测微计目镜观察,直到看清试样表面清晰的加工痕迹。旋转测微计目镜,将分划板刻线调止清晰(使用过程中,操作者可使用亮度键调节照明光源亮度)。 3)将压头转至正前方,按加荷键,随之自动完成试验力“施加–保持–卸除”过程,压头自动回到初始位置。(压头不再工作位置,按加荷键,加卸荷电机不工作) 4)将物镜旋转到正前方,进行压痕测量(物镜旋转到位。液晶显示屏显示当前倍率,并自动记忆,以备硬度值计算)。 ①通过目镜观察试验压痕,若不清晰,旋转升降手轮进行微调,直至清晰。 ②旋转微动手柄,使测微计的一条刻线与压痕的一角相切(图1); ③旋转百分筒手轮,是另一条刻线与压痕的另一角相切, ④读取百分筒主题数值; ⑤同时读取百分筒数值,两读数相加

维氏硬度试验在进行NADCAP实验室认证时应注意的要点

维氏硬度试验在进行NADCAP实验室认证时应注意的要点 引言实验室认证维氏硬度(包括显微维氏)时参考的审核准则是AC7101/1 《材料实验室审核准则总体要求》、AC7101/4《材料实验室审核准则金相和显微硬度》和 AC7101/5《材料实验室审核准则宏观硬度》,认证的标准是ASTM E 384-2011《材料努氏和维氏硬度试验方法》,该标准合并了ASTM E384《材料显微硬度试验方法》和ASTM E92《金属材料维氏硬度试验方法》两个标准,试验力从 1~120kgf,压头包含努氏和维氏,在本文中只讨论维氏硬度在认证时的注意要点。 程序文件1作业指导书实验室应按照最新的ASTM标准起草英文作业指导书,作业指导书经过验证应是有效地并能够正确地指导操作人员进行试验活动,作业指导书应包含 AC7101/4 REV.D和AC7101/5 REV.C中关于显微和维氏硬度要求的相关条款。2日常校准程序日常校准是指为每次开机后、力值变换后及换班后需要用与试样硬度值接近的标准块进行测量,通过计算标块的重复性R和误差E是否落在表1的误差范围内来判断仪器能够满足测试需要,重复性和误差的计算公式见公式(1)和(2),并在原始记录中记录校准结果。具体的校准步骤以单独的条款写入作业指导书中,此程序在认证时容易被忽略而导致产生不符合项。3期间核

查程序两次校准之间应使用标准硬度块对仪器进行期间核查,通过计算标块的重复性R和误差E是否落在表1允许的误差范围内来判断仪器能够满足测试需要,此程序应在作业指导书中以单独的条款列出,并需要提供期间核查记录。4如何选择感兴趣的压痕位置对于组织比较均匀的试样,不同位置的硬度值相差不大,只需按照标准中规定的压痕间距不少于2.5倍的压痕对角线长度即可,但对于组织不一致的如涂覆涂层样品、渗氮层的样品,在截面面积上从基体到涂层以一定的间隔连续打点,可测量出硬度与位置之间的关系,这时的硬度是与测量位置有关,所以在作业指导书中应添加如何选择感兴趣位置进行测量的程序,此程序在AC7101/4 REV.D条款8.6.2中有明确的要求。 仪器校准和维护硬度计应定期检定,应能溯源到国家标准,是指对直接影响测试数据的部件进行校准,包括硬度计的力值、压头、压痕测量装置、试验时间的校准,对于有X、Y 轴测量平台的仪器,也须对其进行校准,因为测量某些带涂层的样品时需要通过调节X、Y轴来实现。除此之外,还应有维氏硬度计的日常维护保养计划和记录,计划是指保养的频次,如何保养,记录是具体的实施,这些在认证时需提供见证材料。 能力验证(PT)作为监控实验室检测水平的人员比对和能力验证试验,在AC7101/1总则中明确规定维氏和显微硬度每

铝合金硬度有那种材料决定

自己看吧,有点长(我觉得) 一.Al-Mg-Si系合金的基本特点: 6063铝合金的化学成份在GB/T5237-93标准中为0.2-0.6%的硅、0.45-0.9%的镁、铁的最高限量为0. 35%,其余杂质元素(Cu、Mn、Zr、Cr等)均小于0.1%。这个成份范围很宽,它还有很大选择余地。 6063铝合金是属铝-镁-硅系列可热处理强化型铝合金,在AL-Mg-Si组成的三元系中,没有三元化合物,只有两个二元化合物Mg2Si和Mg2Al3,以α(Al)-Mg2Si伪二元截面为分界,构成两个三元系,α(Al)-Mg2Si-(Si)和α(Al)-Mg2Si-Mg2Al3,如图一、田二所示: 在Al-Mg-Si系合金中,主要强化相是Mg2Si,合金在淬火时,固溶于基体中的Mg2Si越多,时效后的合金强度就越高,反之,则越低,如图2所示,在α(Al)-Mg2Si伪二元相图上,共晶温度为595℃,Mg2Si的最大溶解度是1.85%,在500℃时为1. 05%,由此可见,温度对Mg2Si在Al中的固溶度影响很大,淬火温度越高,时效后的强度越高,反之,淬火温度越低,时效后的强度就越低。有些铝型材厂生产的型材化学成份合格,强度却达不到要求,原因就是铝捧加热温度不够或外热内冷,造成型材淬火温度太低所致。 在Al-Mg-Si合金系列中,强化相Mg2Si的镁硅重量比为1.73,如果合金中有过剩的镁(即Mg:Si>1. 73),镁会降低Mg2Si在铝中的固溶度,从而降低Mg2Si在合金中的强化效果。如果合金中存在过剩的硅,即Mg:Si<1.73,则硅对Mg2Si在铝中的固溶度没有影响,由此可见,要得到较高强度的合金,必须Mg:Si<1.73。 二.合金成份的选择 1.合金元素含量的选择 6063合金成份有一个很宽的范围,具体成份除了要考虑机械性能、加工性能外,还要考虑表面处理性能,即型材如何进行表面处理和要得到什么样的表面。例如,要生产磨砂料,Mg/Si应小一些为好,一般选择在Mg/Si=1-1.3范围,这是因为有较多相对过剩的Si,有利于型材得到砂状表面;若生产光亮材、着色材和电泳涂漆材,Mg/Si在1.5-1.7范围为好,这是因为有较少过剩硅,型材抗蚀性好,容易得到光亮的表面。 另外,铝型材的挤压温度一般选在480℃左右,因此,合金元素镁硅总量应在1.0%左右,因为在500℃时,Mg2Si在铝中的固溶度只有1.05%,过高的合金元素含量会导致在淬火时Mg2Si不能全部溶入基体,有较多的末溶解Mg2Si相,这些Mg2Si相对合金的强度没有多少作用,反而会影响型材表面处理性能,给型材的氧化、着色(或涂漆)造成麻烦。 2.杂质元素的影响 ①铁,铁是铝合金中的主要杂质元素,在6063合金中,国家标准中规定不大于0.35,如果生产中用一级工业铝锭,一般铁含量可控制在0.25以下,但如果为了降低生产成本,大量使用回收废铝或等外铝,铁就根容易超标。Fe在铝中的存在形态有两种,一种是针状(或称片状)结构的β相(Al9Fe2Si2),一种为粒状结构的α相(Al12Fe3Si),不同的相结构,对铝合金有不同的影响,片状结构的β相要比粒状结构α相破坏性大的多,β相可使铝型材表面粗糙、机械性能、抗蚀性能变差,氧化后的型材表面发青,光泽下降,着色后得不到纯正色调,因此,铁含量必须加以控制。 为了减少铁的有害影响可采取如下措施。 a)熔炼、铸造用所有工具在使用前涂涮涂料,尽可能减少铁溶人铝液。 b)细化晶粒,使铁相变细,变小,减少其有害作用。 c)加入适量的锶,使β相转变成α相,减少其有害作用。 d)对废杂料细心挑选,尽可能的减少铁丝、铁钉、铁屑等杂物进入熔铝炉造成铁含量升高。

硬度对照表铝合金(HB10-500)

洛氏硬度(HRC)、布氏硬度(HB)等硬度對照區別和換算 洛氏硬度(HRC)、布氏硬度(HB)等硬度對照區別和換算 硬度是衡量材料軟硬程度的一個性能指標。硬度試驗的方法較多,原理也不相同,測得的硬度值和含義也不完全一樣。最普通的是靜負荷壓入法硬度試驗,即布氏硬度(HB)、洛氏硬度(HRA,HRB,HRC)、維氏硬度(HV),橡膠塑膠邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗堅硬物體壓入的能力。最流行的裡氏硬度(HL)、肖氏硬度(HS)則屬於回跳法硬度試驗,其值代表金屬彈性變形功的大小。因此,硬度不是一個單純的物理量,而是反映材料的彈性、塑性、強度和韌性等的一種綜合性能指標。 鋼材的硬度:金屬硬度(Hardness)的代號為H。按硬度試驗方法的不同, ●常規表示有布氏(HB)、洛氏(HRC)、維氏(HV)、裡氏(HL)硬度等,其中以HB及HRC較為常用。 ●HB應用範圍較廣,HRC適用于表面高硬度材料,如熱處理硬度等。兩者區別在於硬度計之測頭不同,布氏硬度計之測頭為鋼球,而洛氏硬度計之測頭為金剛石。 ●HV-適用於顯微鏡分析。維氏硬度(HV)以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面,用材料壓痕凹坑的表面積除以載荷值,即為維氏硬度值(HV)。 ●HL手提式硬度計,測量方便,利用衝擊球頭衝擊硬度表面後,產生彈跳;利用沖頭在距試樣表面1mm處的回彈速度與衝擊速度的比值計算硬度,公式:裡氏硬度HL=1000×VB(回彈速度)/ VA(衝擊速度)。 ●目前最常用的可擕式裡氏硬度計用裡氏(HL)測量後可以轉化為:布氏(HB)、洛氏(HRC)、維氏(H V)、肖氏(HS)硬度。或用裡氏原理直接用布氏(HB)、洛氏(HRC)、維氏(HV)、裡氏(HL)、肖氏(HS)測量硬度值。時代公司生產的TH系列裡氏硬度計就有此功能,是傳統臺式硬度機的有益補充!”(詳細情況請點擊《裡氏硬度計HL1000B/HL1000D/HL2000TH140可擕式系列》) 1、HB - 布氏硬度: 布氏硬度(HB)一般用於材料較軟的時候,如有色金屬、熱處理之前或退火後的鋼鐵。洛氏硬度(HRC)一般用於硬度較高的材料,如熱處理後的硬度等等。 布式硬度(HB)是以一定大小的試驗載荷,將一定直徑的淬硬鋼球或硬質合金球壓入被測金屬表面,保持規定時間,然後卸荷,測量被測表面壓痕直徑。布式硬度值是載荷除以壓痕球形表面積所得的商。一般為:以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面,保持一段時間,去載後,負荷與其壓痕面積之比值,即為布氏硬度值(HB),單位為公斤力/mm2(N/mm2)。(關於布式硬度(HB)詳細情況請點擊《布氏硬度機(計)HBE-3000A/HB-3000》) 2、HR-洛式硬度 洛式硬度(HR-)是以壓痕塑性變形深度來確定硬度值指標。以0.002毫米作為一個硬度單位。當HB>450或者試樣過小時,不能採用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球,在一定載荷下壓入被測材料表面,由壓痕的深度求出材料的硬度。根據試驗材料硬度的不同,分三種不同的標度來表 示: HRA:是採用60kg載荷和鑽石錐壓入器求得的硬度,用於硬度極高的材料(如硬質合金等)。
