2.2.1 室内平面图图例与平立图绘制
平立面制图图例
剖切符号
剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实
线绘制。剖视的剖切符号应符合下列规定：剖切位置线的长度宜
为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖
切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其
他图线接触。（图1）
（图1）
指北针
指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽
度宜为3mm，指北针头部应注“北”或“N”字。需用较大直径
绘制指北针时，指针尾部的宽度宜为直径的1/8。(图2)
(图2）
内视符号
室内立面图的内视符号应注明在平面图上的视点位置、方向及立
面编号。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直
径选择8mm~12mm。立面图编号宜用拉丁字母或阿拉伯数字。（图3）
（图3）室内制图图例
平立面的解析
室内平面表现
1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。
2.注意尺度。各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。
3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。
线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：
1.整体尺度—室内空间各要素之间的比例尺寸关系;
2.人体尺度—人体尺寸与空间的比例关系.
在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。
线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：
1.整体尺度—室内空间各要素之间的比例尺寸关系;
2.人体尺度—人体尺寸与空间的比例关系.
室内平面图表达方法及要求：
1、平面图应采用正投影法按比例绘制。
2、注明地面铺装材料的名称、规格、颜色等。
3、平面图中的陈设品及用品（卫生洁具、家
具、家用电器、绿化等）应用图例（或轮廓简图）表示，图例宜采用通用图例。图例大小与所用比例大致相符。
室内平面图画图步骤：
1、选定图幅，确定比例。
2、画出墙体中心线（定位轴线）及墙体厚度。
3、定出门窗位置。
4、画出家具及其它室内设施图例。
5、标注尺寸及有关文字说明。
6、检查无误后，按线宽标准要求加深图线。
平立面分析
立面图的画法
室内立面图主要是表示立面的宽度和高度，表示立面上的砖石物体或装饰造型的名称、内容、大小、做法、竖向尺寸和标高。在统一
立面可有多种不同的表达方式，各个设计可根据自身作图习惯及图纸要求来选择，但在通一套图纸中，通常只采用一种表达方式，在
立面的表达方式上，目前常用的主要有以下四种：
(1)在室内平面图中标出立面索引符号，用A.B.C.D等指示符号来表示立面的指示反向。
(2)利用轴线位置表示。
(3)在平面设计图中标出指北针，按东西南北方向指示各立面。
(4)对于局部立面的表达，也可直接使用此物体或方位的名称，如门的立面、屏风立面等，对于某空间中的两个相同立面，一般只要画
出一个立面但需要再图中用文字说明。
第五章《房屋建筑室内装修设计》图例及符号 一、建筑室内装饰装修设计图例及符号 1、常用线型 建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。 名称线型线宽一般用途 实线粗 b 1、平、剖面图中被剖切的主要建筑构造和 装饰装修构造的轮廓线； 2、建筑室内装饰装修立面图的外轮廓线； 3、建筑室内装饰装修构造详图中被剖切的轮 廓线； 4、建筑室内装饰装修详图中的外轮廓线； 5、平、立、剖面图的剖切符号 （注：地平线线宽可用 1.5b，图名线线宽可 用2b） 中0.5b 平面图、剖立面图中除被剖切轮廓线外的可见 物体轮廓线 细0.25b 图形和图例的填充线、尺寸线、尺寸界线、索 引符号、标高符号、引出线等 虚线中0.5b 1、表示被遮挡部分的轮廓线； 2、表示平面中上部的投影轮廓线； 3、预想放置的建筑或装修的构件； 4、运动轨迹 细0.25b 表示内容与中虚线相同，适合小于0.5b的不 可见轮廓线 单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线 续表 3.2.2 波浪线0.25b 1、不需要画全的断开界线； 2、构造层次的断开界线 点线0.25b 制图需要的辅助线 样条曲线0.25b 1、不需要画全的断开界线； 2、制图需要的引出线 云线0.25b 1、圈出需要绘制详图的图样范围； 2、材料标注 图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。各图样可根据复杂程度与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。 2、线宽组 线宽比线宽组（mm） b 1.0 0.7 0.5 0.35 0.75b 0.75 0.53 0.38 0.26 0.5b 0.5 0.35 0.25 0.18 0.3b 0.3 0.21 0.15 0.11 0.25b 0.25 0.18 0.13 0.09 0.2b 0.2 0.14 0.1 0.07 注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。 3、比例 比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。
就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。 1、室内给水排水平面图的主要内容 （1）建筑平面图； （2）卫生器具的平面位置：如大小便器（槽）等； （3）各立管、干管及支管的平面布置以及立管的编号； （4）阀门及管附件的平面布置，如截止阀、水龙头等； （5）给水引人管、排水排出管的平面位置及其编号； （6）必要的图例、标注等。 2、室内给水排水平面图的表示方法 （1）布图方向与比例。 （2）建筑平面图。在抄绘建筑平面图时，其不同之处在于： 1、不必画建筑细部，也不必标注门窗代号、编号； 2、原粗实线所画的墙身、柱等，此时只用细实线画出。 （3）卫生器具平面图。卫生器具均用细实线绘制，且只需绘制其主要轮廓。 （4）给水排水管道平面图。平面图中的管道用单粗线绘制。 建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。 建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。 当给水管与排水管交叉时，应该连续画出给水管，断开排水管。 （5）标注。给水排水平面图中需标注尺寸和标高。 3、室内给水排水平面图的画图步骤 绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。画图步骤如下： （1）画建筑平面图。抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。 （2）画卫生器具平面图。 （3）画给水排水管道平面图。一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。 （4）画必要的图例。 （5）布置应标注的尺寸、标高、编号和必要的文字。 二、室内给水系统圈与排水系统图
2.2.1 室内平面图图例与平立图绘制 平立面制图图例 剖切符号 剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实 线绘制。剖视的剖切符号应符合下列规定：剖切位置线的长度宜 为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖 切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其 他图线接触。（图1） （图1） 指北针 指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽 度宜为3mm，指北针头部应注“北”或“N”字。需用较大直径 绘制指北针时，指针尾部的宽度宜为直径的1/8。(图2) (图2） 内视符号 室内立面图的内视符号应注明在平面图上的视点位置、方向及立 面编号。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直 径选择8mm~12mm。立面图编号宜用拉丁字母或阿拉伯数字。（图3）
（图3）室内制图图例
平立面的解析 室内平面表现 1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。 2.注意尺度。各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。 3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室内空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系. 在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室内空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系.

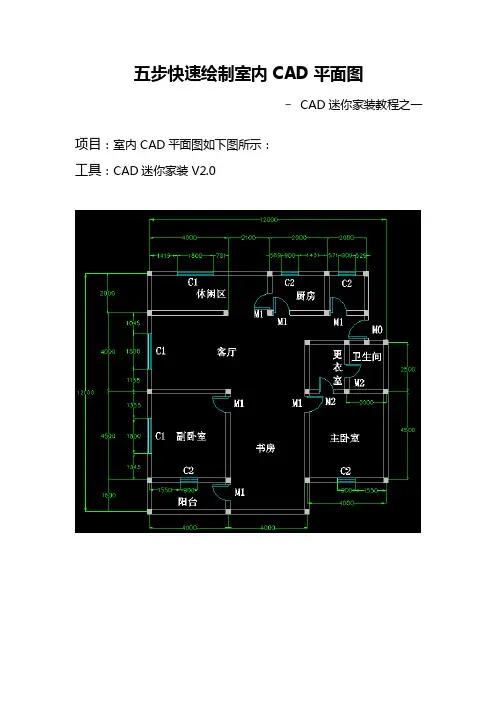

QQ：251366955 阿里旺旺：梦幻多媒体 AutoCAD室内平面图绘制步骤 打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏前面的 按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。 步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。 单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口： 开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。（可打开“室内平面图制作过程.dwg”文件，看过程）。 步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。 步骤5：开门洞：此平面图的墙体宽为180。既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）； 步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。白色 单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180， 要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。 步骤7：墙体的修改： 单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。另一方法是：在多线上双击即弹出“多线编辑工具”对话框。出现（如右图）所示现象，先把两边的多线进行分解（X），然后修剪掉。 步骤8：把门放入墙体中：切换至门图层（绿色）： 门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下点-----再用直线封口----复制（810一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C （中心点）----R（参照值）---810---890(或650)]进行大门和卫生间门的设置，进行旋转（RO）、移动（M），最终全部门安装好（如下右图）。
第一章建筑施工图识读 整理表 姓名: 职业工种: 申请级别: 受理机构: 填报日期: A4打印/ 修订/ 内容可编辑

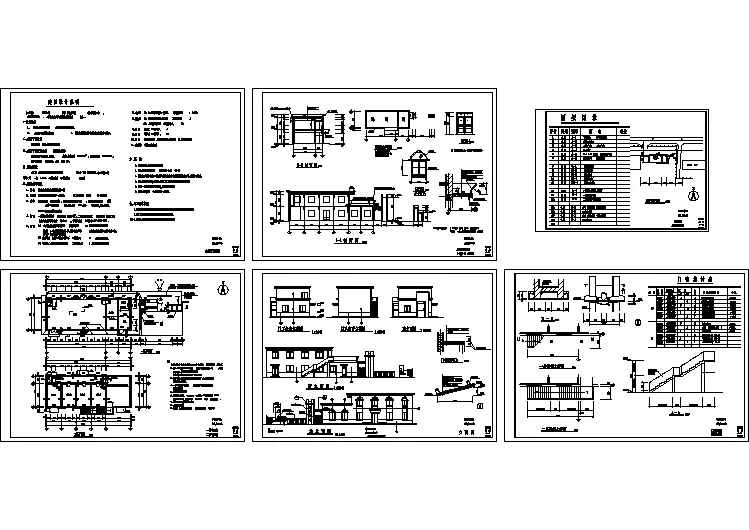

第一章建筑施工图识读 一、重难点解析 1．熟悉建筑施工图的组成和各部分的主要内容。 2．熟悉建筑施工图常用图例和尺寸标注要求。 3．掌握建筑施工图的识图方法和要点。 二、典型例题 建筑首层平面图阅读示例，见后图。 1．该首层平面图比例是1:100，左上角位置有一个指北针，说明房屋的主要出入口在北侧。2．房屋的总长为41. 64 m，总宽为15. 24 m，横向有17道轴线，纵向有4道轴线。 3．房屋的平面形状为矩形，阳台突出。 4．本幢建筑物由A、B、C 3个单元组成，每个单元为一梯两户的形式，由M5分别进入。一楼住户经过通道进入室内，其他楼层住户经过垂直交通楼梯再进人室内。北面12号轴线西侧为地下车库的入口。 5．从图中可知每一户内部房间的布置情况和面积大小，房间包括起居室、卧室、厨房、卫生间（有些户型为两卫）、阳台、储藏室等。房间的开间、进深尺寸可从外部尺寸中的中间一道轴线尺寸读出，例如，A单元西边套的起居室尺寸为5 850 mm x 6 000 mm。 6．门窗的代号标注在图中；门窗洞口的尺寸详见外部尺寸中的最里面一道细部尺寸；门窗的数量、类型及开启方向，应当与门窗明细表对照阅读。 7．房间内有关设备的布置为：厨房间有洗涤池、灶台及操作台；卫生间有洗脸盆、坐便器及浴盆。 8．房屋的外墙厚240 mm。内墙局部为混凝土墙。 9．室内主要地面标高为士0.000，进人车库的平台面标高为-1.030，室外地面标高为-1.200。10．平面图中有一个剖切符号，在⑨一⑩轴线之间，通过B单元北侧人口穿过楼梯、储藏间、
CAD 室内平面图的绘制方法 篇一：用 cad 绘制的一份室内平面图操作步骤 AutoCAD 室内平面图绘制步骤 打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图） ，看到平面图，首先应该想到先要绘制定位中心线： 步骤 1、首先单击工具栏按钮来创建图层，出现图层创建面板（如下图），再按前面的 这个按钮进行创建，单击刚创建的图层，按 F2 键可以进行修改图层，如先点选图层 1，再按 F2 键，修改为：轴线。 步骤 2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定 位中心线都是用来绘制柱子或墙体的辅助线。 单击右侧工具箱中的“直线”工具 把所有中心线都定位好。 ，输入 12000，利用这条线往下偏移（快捷键 O）， 步骤 3：下面进行窗洞和门洞的开口： 开窗洞：单击“直线”命令，拾取 A 点，不按下鼠标，输入 1519，至 B 点后，单击 C 点， 完成 BC 直线，用偏移命令，把 BC 直线偏移 1600，用修剪命令把 BD 线段（如下左图所示）， 删除即完成一个 1600 窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。 （可 打开“室内平面图制作过程.dwg”文件，看过程）。 步骤 4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。 步骤 5：开门洞：此平面图的墙体宽为 180。既然墙体 180，对半分就是 90，门边我们设 50，也就是大门左侧开门洞的距离至中心钱为 90+50=140（如左图），依旧按照开窗洞的方法 来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）； 步骤 6：墙体的设置：此平面图全部用 180，也有设墙体为 120 的。 首先切换至墙体图层。白色 单击“绘图”菜单下的“多线”命令，设置对正为无，比例为 180， 要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新 建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。 步骤 7：墙体的修改： 单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。 另 一方法是：在多线上双击即弹出“多线编辑工具”对话框。出现（如右图）所示现象，先把两边 的多线进行分解（X），然后修剪掉。 步骤 8：把门放入墙体中：切换至门图层（绿色）： 门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下 点-----再用直线封口----复制（810 一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C 1 / 5
就就是把室内给水平面图与室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部得平面布置情况，它就是室内给水排水工程最基本得图样。 1、室内给水排水平面图得主要内容 （1）建筑平面图； （2）卫生器具得平面位置：如大小便器（槽）等； （3）各立管、干管及支管得平面布置以及立管得编号； （4）阀门及管附件得平面布置，如截止阀、水龙头等； （5）给水引人管、排水排出管得平面位置及其编号； （6）必要得图例、标注等。 2、室内给水排水平面图得表示方法 （1）布图方向与比例。 （2）建筑平面图。在抄绘建筑平面图时，其不同之处在于： 1、不必画建筑细部，也不必标注门窗代号、编号； 2、原粗实线所画得墙身、柱等，此时只用细实线画出。 （3）卫生器具平面图。卫生器具均用细实线绘制，且只需绘制其主要轮廓。（4）给水排水管道平面图。平面图中得管道用单粗线绘制。 建筑物得给水排水进口、出口应注明管道类别代号，其代号通常用管道类别得第一个汉语拼音字母，如“J”为给水，“P”为排水。当建筑物得给水排水进出口数量多于一个时，宜用阿拉伯数字编号。
建筑物内穿过一层及多于一层楼层得立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。当建筑物室内穿过一层及多于一层楼得立管数量多于一个时，宜用阿拉伯数字编号。 当给水管与排水管交叉时，应该连续画出给水管，断开排水管。 （5）标注。给水排水平面图中需标注尺寸与标高。 3、室内给水排水平面图得画图步骤 绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。画图步骤如下： （1）画建筑平面图。抄绘建筑平面图应先画定位轴线，再画墙身与门窗洞，最后画其它构配件。 （2）画卫生器具平面图。 （3）画给水排水管道平面图。一般先画主管，然后画给水引入管与排水排出管，最后按照水流方向画出各主管、支管及管道附件。 （4）画必要得图例。 （5）布置应标注得尺寸、标高、编号与必要得文字。 二、室内给水系统圈与排水系统图 1、给水排水系统图得表达方法 （1）布图方向与比例。给水排水系统图得布图方向与相应得给水排水平面图一致，其比例也相同，当局部管道按此比例不易表示清楚时，为表达清楚，此处局部管道可不按比例绘制。
2.2.1 室平面图图例与平立图绘制 平立面制图图例 剖切符号 剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：剖切位置线的长度宜为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其他图线接触。（图1） （图1） 指北针 指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽度宜为3mm，指北针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。(图2)
(图2） 视符号 室立面图的视符号应注明在平面图上的视点位置、方向及立 面编号。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直 径选择8mm~12mm。立面图编号宜用拉丁字母或阿拉伯数字。（图3） （图3）
室制图图例 平立面的解析 室平面表现 1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。 2.注意尺度。各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。 3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系.
在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。 线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点： 1.整体尺度—室空间各要素之间的比例尺寸关系; 2.人体尺度—人体尺寸与空间的比例关系.
施工平面图参考图例 序号 名称 图例 序号 名称 图例 一、地形及控制点 1 三角点 点名高程 9 土堤、土堆 2 水准点 高程 点名 10 坑 穴 3 窑洞：地上、 地下 11 填挖边坡 4 蒙古包 12 地表排水方向 5 坟地、有树 坟地 13 树 林 6 石油、盐、天然气井 14 竹 林 7 探井（试坑） 15 耕地：稻田、 旱地 8 等高线：基本的、辅助 的 二、建筑、构筑物 1 新建建筑物：地上、 地下 Y=12F/2D H=59.00m 1 6 围墙及大门 2 原有建筑物 7 建筑工地界限 3 计划扩建的建筑物 8 工地内的分界 线 4 拆除的建筑 物 9 室内地坪标高 151.00 （±0.00） 5 临时房屋：密闭式、敞 篷式 10 室外地坪标高 143.00
三、交通运输 1 原有道路 3 新建道路 R=6 .00 0 . 3 % 1 . 2 计划扩建的 道路 4 施工用临时道 路 四、材料、构件堆场 1 散状材料临 时露天堆场 需要时可注明材料名称 3 敞篷 2 其它材料露 天堆场或露 天作业场需要时可注明材料名称 五、动力设施 1 临时水塔17 临时排水沟 2 临时水池18 化粪池 HC 3 贮水池19 拟建水源 4 永久井20 电源 5 临时井21 变压器 6 加压井22 投光灯 7 原有的上水 管线 23 电杆 8 临时给水管 线 24 现在高压6kv 线路 WW6WW6 9 给水阀门 （水嘴） 25 施工期间利用 的永久高压 6kv线路 LLW6LLW6 10 支管接管位 置 26 临时高压 3-5kv线路 VV VV 11 消火栓27 现有低压线路W W 3.5 3.5
（一）室内平面布置图的绘制要点 绘制建筑室内平面布置图要根据建筑物的规模和设计内容确 定图幅和比例，根据建筑设计图纸和现场踏勘结果绘制建筑室 内平面布量图，要注意对于不可变动的建筑结构、管道间、管道、配电房、消防设施一定要毫无边漏地绘制出来，这样能比 较清楚地表达出室内的建筑配置关系，然后根据设计要求、设 计构想从门宙、隔断、装修构造、家具布置等按顺序完成。 这里将绘图步骤结合装饰施工图的特点简述如下。 (1)选比例、定图幅。 (2)画出建筑主体结构，标注其开间、进深、门宙洞口等尺寸。 (3)画出各功能空间的家具、陈设、隔断、绿化等的形状、位置。 (4)标注装饰尺寸，如隔断、固定家具、装饰造型等的定形、定位 尺寸。 (5)绘制内视投影符号、详因索引符号等。 (6)注写文字说明、固名比例等。 (7)检查并加深、加租图线。剖切到的墙柱轮廓、剖切符号 用粗实线图线，如窗户图例、楼梯踏步等则用纫实线表示。(8)加绘图框，完成作图。
（二） 平面图是地图的一种。当测区面积不大，半径小于10公里(甚 至25公里)的面积时，可以用水平面代替水准面。 1、绘图时入户口尽量在图纸的下方或右侧。 2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。 3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。 4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开 启方向、地面标高、顶面标高、原室内完成状况、图标、字母 符号、文字要求等。 5、标注时的注意事项： (1) 配电箱：应标明宽和高及离地面、离墙的距离(以下口 和侧口为准)。 (2) 弱电箱：应标明宽和高及离地面、离墙的距离(以下口 和侧口为准)，并确定里面的配置(电话、电视、网络、智能、 门禁系统等)。
一、多线(ml) 多线编辑(mledit) 建筑图一般分为两大类:建筑施工图、室内装饰图 二、多线宽度的控制,默认宽度是1。因为1的N倍是N。 多线的线条数可以改变：格式——多线样式绘制建筑图时一般将多线设为三条。 多线的比例的控制——针对墙壁的厚度。一般的比例为：120 240 360 480 等。 绘制多线时有一个对齐方式的设定：有三种对齐方式——上、下、无。在绘制的过程中选择“无”。鼠标以中间为对齐。上和下一般不用。 多线在没有炸开的情况下不可修剪。（注：炸开之后将无法恢复！） 建筑墙体画完整理好之后可将中间线删除。利用：工具——快速选择----颜色选择 如果通过颜色选不中的话。两个原因。第一：颜色代码给的不正确。第二：多线没有分解。 建筑中门窗的大小：窗户一般有1.5X1.2X0.12 等。门一般有0.04X0.9X2.0，单位：米） 还有一种建筑图的画法——如果你所有的户型尺寸是去家里面用尺子量的。那么先把内墙画出来。再用偏移去做。 标注：标注比例是平面图形的重要内容。[有标注工具栏] 线型标注：默认为找第一点再找第二点。可以单击鼠标右键一次出现小方块之后可以方便标注。所标数据是X的变量和Y的变量。 对齐：所标出的距离是真实的尺寸。 坐标：进行坐标标注时先要打开正交功能。横向走标出的坐标值是Y轴的坐标值（绝对坐标值）竖向走标出的坐标值是X的坐标值（绝对坐标值） 注：坐标系原点可以自由变动。 半径、直径：用来标圆和圆弧的半径和走私。 圆弧：用的最多的是半径标注。圆：可用半径也可用直径。随便。 角度：无限长的线无法进行角度标注。 基线标注：必须有一个标注的前提下才能使用；在第一个标注的左侧点就以左边为基点，在第一个标注的右侧点就以右侧为基点。 连续标注：也要有一个前提。然后是一个一个往后标。 引线：引一条线方便无法标注的尺寸。要想引线做的标注文字的移动不影响引线。画好引线之后按Esc键。 公差：公差给多少可根据实际经验或自己查手册来给。形位公差：（形状、位置公差）（注：公差有书专门介绍。可自己买教材回来看）公差无法分解。属于外部参照类。如要修改可用编辑文字来修改。 圆心标记：在圆心上加一个标记，默认大小为半径2.5毫米 倾斜：将标注倾斜，选中之后给倾斜角度 对齐文字：有五个选项包括：（默认、角度、左、中、右） 第八课：建筑施工图常用符号列表 建筑施工图作为专业的建筑图纸，具有一个严格的符号使用规则，这种专用的行业语言是保证不同的建筑施工人员能够读懂图纸的必要手段。下面向大家简单介绍一些建筑施工图的常用符号:
室内装修设计常用图例 导语：室内装修设计近年来开始火爆，很多人都想进入这个行业。在室内装修中，无论你是设计师还是施工员，甚至是技术工人，识图都是必备的技能，而识图的首要是记清楚室内装修绘图的图例。室内装修的施工图纸就是CAD平面图。下面就带大家一起，学习室内装修设计图例。 一、建筑室内装饰装修设计图例及符号 1、常用线型 建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点 续表 3.2.2 ，宜从下列线宽系列中选取： 与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。 2、线宽组
3、比例 比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。 (a) (b) (c) (d) 比例的注写 绘图采用的比例应根据图样内容及复杂程度选取。常用及可用比例应符合表的规定 用。 二、建筑室内装饰装修设计工程中的各类符号 1、剖切符号 建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。 2、索引符号、 （1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图：
(a) (b) (c) (d) (e) 立面索引符号 （2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图： 剖切索引符号 （3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图： (a)本页索引方式(b)整页索引方式 (c)不同页索引方式(d)标准图索引方式 图详图索引符号 （4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图：
