第五章《房屋建筑室内装修设计》图例及符号
一、建筑室内装饰装修设计图例及符号
1、常用线型
建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。
名称线型线宽一般用途
实线粗 b
1、平、剖面图中被剖切的主要建筑构造和
装饰装修构造的轮廓线；
2、建筑室内装饰装修立面图的外轮廓线；
3、建筑室内装饰装修构造详图中被剖切的轮
廓线；
4、建筑室内装饰装修详图中的外轮廓线；
5、平、立、剖面图的剖切符号
（注：地平线线宽可用1.5b，图名线线宽可用
2b）
中0.5b
平面图、剖立面图中除被剖切轮廓线外的可见
物体轮廓线
细0.25b
图形和图例的填充线、尺寸线、尺寸界线、索
引符号、标高符号、引出线等
虚线中0.5b
1、表示被遮挡部分的轮廓线；
2、表示平面中上部的投影轮廓线；
3、预想放置的建筑或装修的构件；
4、运动轨迹
细0.25b
表示内容与中虚线相同，适合小于0.5b的不
可见轮廓线
单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线
续表 3.2.2
波浪线0.25b 1、不需要画全的断开界线；
2、构造层次的断开界线
点线0.25b 制图需要的辅助线
样条曲线0.25b 1、不需要画全的断开界线；
2、制图需要的引出线
云线0.25b 1、圈出需要绘制详图的图样范围；
2、材料标注
与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。
线宽比线宽组（mm）
b 1.0 0.7 0.5 0.35
0.75b 0.75 0.53 0.38 0.26
0.5b 0.5 0.35 0.25 0.18
0.3b 0.3 0.21 0.15 0.11
0.25b 0.25 0.18 0.13 0.09
0.2b 0.2 0.14 0.1 0.07
3、比例
比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。
(a) (b) (c) (d)
比例的注写
绘图采用的比例应根据图样内容及复杂程度选取。常用及可用比例应符合表的规定常用比例1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250
可用比例1:3、1:4、1:6、1:8、1:15、1:30、1：35、1:40、1:60、1：70、1:80、1：120、1:300、1:400、1:500
用。
比例部位图纸内容
1:200～1:100 总平面、总顶面总平面布置图、总顶棚平面布置图
1:100～1:50 局部平面、局部顶棚平面局部平面布置图、局部顶棚平面布置图
1:100～1:50 不复杂的立面立面图、剖面图
1:50～1:30 较复杂的立面立面图、剖面图
1:30～1:10 复杂的立面立面放样图、剖面图
1:10～1:1 平面及立面中需要详细表示的部位详图
二、建筑室内装饰装修设计工程中的各类符号
1、剖切符号
建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。
2、索引符号、
（1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图：
(a) (b) (c)
(d) (e)
立面索引符号
（2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图：
剖切索引符号
（3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图：
(a)本页索引方式(b)整页索引方式
(c)不同页索引方式(d)标准图索引方式
图详图索引符号
（4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图：
设备索引符号
3、引出线
引出线起止符号可采用圆点绘制，也可采用箭头绘制（图）。起止符号的大小应与本图样尺寸的比例相一致。
(a) (b)
引出线起止符号
多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。引出线上的文字说明应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定（图）。
(a)多层构造共用引出线(b)多个物象共用引出线
共用引出线示意
4、其他符号
（1）、对称符号
对称符号由对称线和分中符号组成。对称线用细单点长划线绘制；分中符号用细实线绘制。分中符号的表示可采用两对平行线、上端为三角形的十字交叉线或英文缩写。采用平行线为分中符号时，应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定；采用十字交叉线为分中符号时，交叉线长度宜为25mm～35mm，对称线一端穿过交叉点，其端点与交叉线三角形上端平齐；采用英文缩写为分中符号时，大写英文CL置于对称线一端。
三类对称符号
（2）连接符号
连接符号应以折断线或波浪线表示需连接的位。两部位相距过远时，连接符号两端靠图样一侧宜标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号。
A A A A
A A A A
(a) (b)
连接符号
（3）转角符号
转角符号以垂直线连接两端交叉线并加注角度符号表示。转角符号用于表示立面的转折。
(a) (b)
转角符号
5、标高
建筑室内装饰装修设计的标高应标注该设计空间的相对标高，以楼地面装饰完成面为±0.00。标高符号可采用直角等腰三角形表示，也可采用涂黑的三角形或90o对顶角的圆，
(a) (b) (c)
(d) (e) (f)
各类标高标高符号
三、常用建筑装饰装修材料和设备图例
序号名称图例备注
1 夯实土壤————
2
砂砾石、
碎砖三合土
————
3 大理石————
4 毛石
必要时注明石料块面大小及品种
5 普通砖包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂黑
6 轻质砌块砖指非承重砖砌体
7 轻钢龙骨纸面石
膏板
隔墙
注明隔墙厚度
8 饰面砖包括铺地砖、马赛克、陶瓷锦砖等
9 混凝土1、指能承重的混凝土及钢筋混凝土；
2、各种强度等级、骨料、添加剂的混凝土；
3、在剖面图上画出钢筋时，不画图例线；
4、断面图形小，不易画出图例线时，可涂黑
10 钢筋混凝土
11 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等
12 纤维材料
包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
13 泡沫塑料
材料
包括聚苯乙烯、聚乙烯、聚氨脂等多孔聚合物类材料
14 密度板注明厚度
15 实木
1、上图为垫木、木砖或木龙骨，表面为粗加工；
2、下图木制品表面为细加工；
3、所有木制品在立面图中能见到细纹的，均可采用
下图例
（立面）
16 胶合板（小尺度比例）
注明厚度、材种（大尺度比例）
17 木工板注明厚度
18 饰面板注明厚度、材种
19 木地板注明材种
20 石膏板1、注明厚度；
2、注明纸面石膏板、布面石膏板、防火石膏板、防水石膏板、圆孔石膏板、方孔石膏板等品种名称
21 金属1、包括各种金属，注明材料名称；
2、图形小时，可涂黑
22 液体断面
————平面
23 玻璃砖1、为玻璃砖断面；
2、注明厚度
24 橡胶
注明天然或人造橡胶
25 普通玻璃断面
————立面
26磨砂玻璃为玻璃立面，应注明材质、厚度
27夹层（夹绢、夹
纸）玻璃
为玻璃立面，应注明材质、厚度
28镜面为镜子立面，应注明材质、厚度
29 塑料包括各种软、硬塑料及有机玻璃等，应注明厚度
30 胶应注明胶的种类、颜色等
31 地毯为地毯剖面，应注明种类
32 防水材料构造层次多或比例大时，应采用上图
33 粉刷采用较稀的点
34 窗帘箭头所示为开启方向
建筑构造、装饰构造、配件图例表
序号名称图例备注
1 检查孔左图为明装检查孔右图为暗藏式检查孔
2 孔洞————
3 门洞
h为门洞高度
w为门洞宽度给排水图例
序号名称图例序号名称图例
1 生活
给水管
9 方形地漏
2热水
给水管
10
带洗衣机插
口地漏
3热水
回水管
11
毛发
聚集器
4中水
给水管
12存水湾
5排水明沟13闸阀6排水暗沟14角阀
续表
7 通气帽15 截止闸
8 圆形地漏————————
灯光照明图例
序号名称图例序号名称图例1 艺术吊灯8 格栅射灯
2 吸顶灯9
300×1200
日光灯盘
日光灯管以虚线
表示
3 射墙灯10
600×600
日光灯盘
日光灯管以虚线
表示
4冷光筒灯11暗灯槽
5暖光筒灯12壁灯
6射灯13水下灯
7轨道射灯14 踏步灯
。
序号名称图例序号名称图例
1 条形风口15
电视器件箱
2 回风口16 电视接口
3 出风口17 卫星电视出线
座
4 排气扇18 音响出线盒
5 消防出口19 音响系统分线
盒
6 消火栓20 电脑分线箱
7 喷淋21 红外双鉴探头
8 侧喷淋22 扬声器
9 烟感23 吸顶式扬声器10温感24音量控制器
11监控头25可视对讲室内
主机
12防火卷帘26可视对讲室外
主机
13电脑接口27弱电过路接线
盒
14电话接口————————
开关、插座图例
序号名称图例序号名称图例
1
插座面板
（正立面）
15
带开关防溅
二三极插座
2
电话接口
（正立面）
16
三相四极
插座
3
电视接口
（正立面）
17
单联单控
翘板开关
4
单联开关
（正立面）
18
双联单控
翘板开关
5
双联开关
（正立面）
19
三联单控
翘板开关
6
三联开关
（正立面）
20
四联单控
翘板开关
7
四联开关
（正立面）
21 声控开关
8
地插座
（平面）
22
单联双控
翘板开关
9
二极
扁圆插座
23
双联双控
翘板开关
10
二三极
扁圆插座
24
三联双控
翘板开关
11
二三极
扁圆地插座
25
四联双控
翘板开关
12
带开关
二三极插座
26配电箱
13普通型三极插
座
27
弱电综合
分线箱
14防溅二三极
插座
28电话分线箱
(百度搜索，仅作参考)
室内设计的常用尺寸（单位：厘米）
衣橱：深度：一般60~65；
推拉门：70，衣橱门宽度：40~65
推拉门：75~150，高度：190~240
矮柜：深度：35~45，柜门宽度：30-60
电视柜：深度：45-60，高度：60-70
单人床：宽度：90，105，120；长度：180，186，200，210
双人床：宽度：135，150，180；长度180，186，200，210
圆床：直径：186，212.5，242.4（常用）
室内门：宽度：80-95，医院120；高度：190，200，210，220，240
厕所、厨房门：宽度：80，90；高度：190，200，210
窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）
沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90
三人式：长度：175-196；深度：80-90
四人式：长度：232-252；深度80-90
茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）
中型，长方形：长度120-135；宽度38-50或者60-75 正方形：长度75-90，高度4 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）
圆形：直径75，90，105，120；高度：33-42
方形：宽度90，105，120，135，150；高度33-42
书桌：固定式：深度45-70（60最佳），高度75
活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），一般方桌宽度120，90，75，
西式高度68-72；
长方桌宽度80，90，105，120；长度150，165，180，210，240
圆桌：直径90，120，135，150，180
书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90
活动未及顶高柜：深度45，高度180-200
木隔间墙厚：6-10；内角材排距：长度（45-60）*90
室内常用尺寸：
1、墙面尺寸
(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅
(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八
人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，
(5) 餐桌转盘直径；700—800mm。
(6) 餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
(8) 内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅
(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
(6)营业员货柜台：厚600mm，高：800—l 000mm。
(7)单靠背立货架：厚300—500mm，高：1800—2300mm。
(8)双靠背立货架；厚；600—800mm，高：1800—2300mm
(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)陈列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm
4．饭店客房
(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
(2)床：高：400—450mm，床靠高：850—950mm。
(3)床头柜：高500—700mm；宽：500—800mm。
(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。
(5)行李台，长9l0—1070mm宽500mm高400mm。
(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。
(7)沙发：宽：600一800mm高：350—400mm靠背高1000mm
(8)衣架高：1700—1900mm。
5．卫生间
(1)卫生间面积；3—5平方米。
(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。
(3)坐便；750×350(mm)。
(4)冲洗器：690×350(mm)。
(5)盟洗盆：550×410(mm)。
(6)淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
6．会议室
(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间
(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
(5)楼梯扶手高；850—1100mm。
(6)门的常用尺寸：宽：850—1000mm。
(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)
(8)窗台高；800—1200mm。
8．灯具
(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：等于或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具
(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450(mm)。
(3)沙发：宽：600—800mm；高：350—400mm；靠背面：1000mm。
(4)茶几；前置型：900×400×400(高)( mm)；
中心型：900x 900×400(mm)、700×700×400(mm)；
左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
(6)书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm。
百度搜索，仅供参考
工程类
1、施工
标准红砖23*11*6；标准入户门洞900*2000，房间门洞900*2000，厨房门洞800*2000，卫生间门洞007*2000，标准水泥50kg/袋。
2、厨房
（1）吊柜和操作台之间的距离一般为600。
从操作台到吊柜的底部，您应该确保这个距离。这样，在您可以方便烹饪的同时，还可以在吊柜里放一些小型家用电器。
（2）灶台一般650－700，锅架离火口40为宜，抽油烟机离灶台700为宜。
无论使用平底锅还是尖底锅，都应用锅架把锅撑起，以保证最大限度地利用火力。
（3）在厨房两面相对的墙边都摆放各种家具和电器的情况下，中间应该留1200的距离才不会影响在厨房里做家务。
（4）为了能方便地打开两边家具的柜门，就一定要保证至少留出这样的距离——1500。
这样的距离就可以保证在两边柜门都打开的情况下，中间再站一个人。
（5）对于一张高1100的早餐桌来说，摆在它周围凳子的理想高度应该为——800。
这是因为在桌面和凳子之间还需要30厘米的空间来容下双腿。
（6）吊柜应该装在的1450~1500地方。
这个高度可以使您不用垫起脚尖就能打开吊柜的门。
3、餐厅
（1）供六个人使用的餐桌
圆形餐桌的直径要求为1200。
长方形和椭圆形捉制的尺寸要求为1400*700。
（2）餐桌离墙能使就餐的人方便活动的最小距离应该有800。
（3）吊灯和桌面之间能使桌面得到完整的、均匀照射最合适的距离应该是——700。
4、卫生间用具占地
（1）马桶
马桶一般所占的面积：370×600
（2）洗浴室
正方形淋浴间的面积：800×800
浴缸的标准面积：1600×7002
浴缸与对面的墙之间的一般距离：1000
浴缸和其他墙面或物品之间的距离至少要有600
（3）盥洗池
悬挂式或圆柱式盥洗池占用的面积：700×600
安装一个中等大小的盥洗池，并能容下另一个人在旁边洗漱方便地使用，需要的空间是900×1050
（4）洁具间距离
两个洁具之间应该预留200 （如：马桶和盥洗池、洁具和墙壁之间的距离）
相对摆放的澡盆和马桶之间应该保持的距离为600
（5）要想在里侧墙边安装下一个浴缸的话，洗手间至少应该有1800宽。
5、卧室
（1）双人主卧室的最标准面积是12平方米
（2）两张除了能放下两个床头柜以外，还应该能让两个人自由走动的并排摆放的床之间的距离应该有——900
（3）床铺,以略高于使用者的膝盖为宜。
6、客厅
（1）长沙发与摆在它面前的茶几之间的距离是300
（2）一个能摆放电视机的大型组合柜，柜体厚度至少保持300；而低处用于摆放电视的柜体厚度至少保持500。同时组合柜整体的高度和横宽还要考虑与墙壁的面积相协调。
（3）在扶手沙发和电视机之间应该预留多大的距离——3000
（4）摆放电视机的柜面高度应该在400到1200之间，这样才能使观众保持正确的坐姿。
（5）摆在沙发边上茶几的理想尺寸
方形：700*700*600高
椭圆形：700*600高
（7）长沙发或是扶手沙发的的靠背高度为850~900；
这样的高度可以将头完全放在靠背上，让您的颈部得到充分的放松。
（8）如果客厅位于房间的中央，后面想要留出一个走道空间，这个走道应该有1000~1200
（9）灯具距桌面的高度:
白炽灯泡60瓦为1000，40瓦为650，25瓦为500，15瓦为300；
日光灯距桌面高度:
40瓦为1500，30瓦为1400，20瓦为1100，8瓦为550。
装潢材料占整个装修工程费用的60-70% ,家庭装修中主材用量的常用计算方法:
1、墙地砖
(1).粗略的计算方法：
房间地面面积÷每块地砖面积×(1+10％)=用砖数量(10％指增加的损耗量)
(2).精确的计算方法：
(房间长度÷砖长)×(房间宽度÷砖宽)=用砖数量
【例：长5 m，宽4m的房间，采用400mm×400mm规格地砖的计算方法5m÷0.4m=12.5块(取13块) 4m÷0.4m=10块13×10块=用砖总量130块。】考虑到切截损耗，购置时需另加约3％—5％的损耗量
(3).常用方法：
地砖片数=房间铺设墙地砖的面积/[（块料长+灰缝宽）×（块料宽+灰缝宽）]×（1+损耗率）
【例：选用复古地砖规格为0.5×0.5M，拼缝宽为0.002M，损耗率为1%，100平方米需用片数为：100平方米用量=100/[（0.5+0.002）×(0.5×0.002) ×(1+0.01)约等于401片。】
2、墙纸(贴墙材料)
(1).粗略计算方法：
地面面积×3=墙纸的总面积墙纸的总面积÷(0.53m×10)=墙纸的卷数
(2).精确的计算方法：
墙纸每卷长度÷房间实际高度=使用的分量数
房间的周长÷墙纸的宽度=使用单位的总量数
使用单位的总量数÷使用单位的分量数=使用墙纸的卷数
(3).公式计算：
房间的面积*2.5=贴墙用料数
【例：20平方米房间用料为20×2.5=50m。】
(4)、较为精确的公式：
S=（L/M + 1）（H + h） + C/M
其中：
所需贴墙材料的长度S（米）
扣去窗、门等后四壁的总长度L（米）
贴墙材料的宽度M（米），加1作为拼接花纹的余量
所需贴墙材料的高度H（米）
贴墙材料上两个相同图案的距离h（米）
窗、门等上下所需贴墙的面积C（平方米）
(5).建议：
因为墙纸规格固定，因此在计算它的用量时，要注意墙纸的实际使用长度，通常要以房间的实际高度减去踢脚板以及顶线的高度。
另外，房间的门、窗面积也要在使用的分量数中减去。这种计算方法适用于素色或细碎花的墙纸。墙纸的拼贴中要考虑对花的，图案越大，损耗越大，因此要比实际用量多买10％左右。
3、复合地板
损耗率一般在3%-5%之间
(1).粗略的计算方法：
房间地面面积÷(1.2m×0.19m)×105%(其中5%为损耗量)=地板块数
(2).精确的计算方法：
(房间长度÷板长)×(房间宽度÷板宽)=地板块数
【例：长5m，宽4m的房间其用量的计算方法如下
房间长5m÷1.2m≈4.17(块)取5(块) 房间宽4m÷0.19m≈21.05(块)取2l块用板总量：5×21块=105 块】
（3）.常用计算方法：
地板的用量（㎡）=房间面积+房间面积×损耗率
【例如：需铺设木地板房间的面积为15㎡，损耗率为5%，那么木地板的用量（㎡）
=15+15×5%=15.75㎡】
4、窗帘
成品帘要盖住窗框左右各0.15m，并且打两倍褶。安装时窗帘要离地面15--20cm。
计算方法：
(窗宽+0.15m×2)×2=成品帘宽度
成品帘宽度÷布宽×窗帘高=窗帘所需布料
【例：假设窗户规格：宽1.55m、高1.90m
成品帘宽度=(1.55m+0.15m×2)×2＝3.70m
窗帘高度＝0.15m+1.90m+0.50m+0.20m(缅边)＝2.75m
以布宽1.50m为例：需购窗帘布：3.70m÷1.50m×2.75m＝6.78m 】
5、涂料
（1）.粗略的计算方法：
地面面积×2.5÷35＝使用桶数
（2）.精确计算方法：
(房间长+房间宽)×2×房高=墙面面积(含门窗面积)
房间长×房间宽=天棚面积
(墙面面积+天棚面积－门窗面积)÷35=使用桶数
【例：长5m，宽4m，高2.7m的房间5升装的涂料为例，室内的墙、天棚涂刷面积计算方法墙面面积：(5m+4m)×2×2.7m = 48.6m2(含门窗面积4.5 m2)
天棚面积：5m×4m＝20 m2 涂料量：(48.6 m2+20 m2－4.5 m2)÷35 m2／桶=1.83桶。】（3）.简单的计算方法
[房间面积（平方米）÷4]＋ [需要粉刷的墙壁高度（分米）÷4] = 需要涂料的公斤数
【例如，一个房间面积为20平方米，墙壁高度为2.8米，那么，就是（20÷4）+（28÷4）=11，即11公斤涂料可以粉刷墙壁两遍】
（4）.墙漆计算方法
墙漆施工面积=（建筑面积×80%-10）×3
用漆量：
按照标准施工程序的要求底漆的厚度为30微米，5升底漆的施工面积一般在65-70平；面漆的推荐厚度为60-70微米，5升面漆的施工面积一般在30-35平。
底漆用量=施工面积÷70；
面漆用量=施工面积÷35。
6、顶棚用量PVC塑料
顶棚板用量=（长－屏蔽长）×（宽－屏蔽宽）
【例如以净尺寸面积计算出PVC塑料天棚的用量。PVC塑胶板的单价是50.81元每平方米，屏蔽长、宽均为0.24M，天棚长为3M，宽为4.5M，用量如下：
常用图例符号 第一节 常用仪表、控制图形符号 根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。 一、图形符号 1．测量点 测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。 图1测量点 图(a) 图(b) 测量点 测量点 若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。必要时，检出元件或检出仪表可以用表2所列的图形符号表示。 2．连接线图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。 当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。 仪表连接线图形符号见表1。
表1 仪表连线符号表 气压信号线6 电信号线或 短划线与细实线成45°角，下同 导压毛细管8液压信号线 9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链 13二进制电信号 14二进制气信号 15 当有必要区分信号线的类型时 3．仪表图形符号 仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。 其他仪表或功能图形符号见表2 4．表示仪表安装位置图形符号 表示仪表安装位置的图形符号见表3

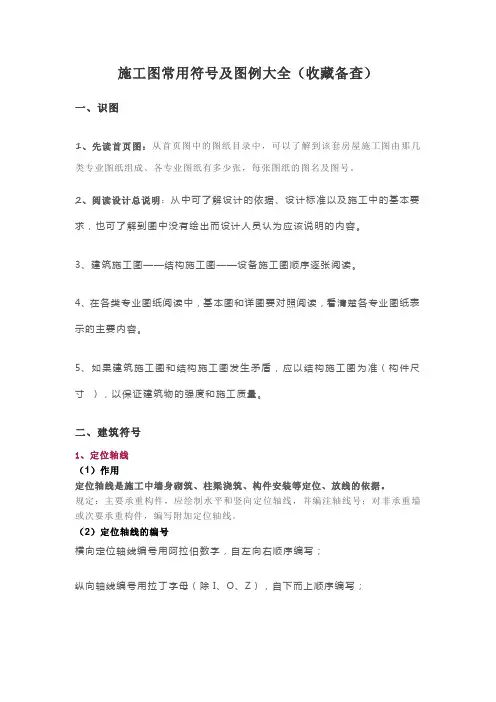

施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
第四章建筑结构图例及符号一、建筑结构制图图例
二、结构平面图应按下图的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制 用正投影法绘制预制楼板结构平面图 节点详图 三、桁架式结构的几何图可用单线图表示，杆件的轴线长度尺寸应标注在构件的上方
对称杆件几何尺寸标注方法 四、结构平面图中索引剖视详图、断面详图编号顺序表示方法 结构平面图中索引剖视详图、断面详图编号顺序表示方法 五、制图比例 在同一张图纸中，相同比例的各图样，应选用相同的线宽组。 绘图时根据图样的用途被绘物体的复杂程度，应选用表中的常用比例，特殊情
基础平面图 圈梁平面图，总图中管沟、 地下设施等 1：200；1：500 1：300 详图1：10；1：20；1：50 1：5；1：30；1：25 六、钢筋的一般表示方法 1、一般钢筋表示方法 序号名称图例说明 1 钢筋横断面 2 无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜画线表示 3 带半圆形弯钩的钢筋端部 4 带直钩的钢筋端部 5 带丝扣的钢筋端部 6 无弯钩的钢筋搭接 7 带半圆弯钩的钢筋搭接 8 带直钩的钢筋搭接 9 花篮螺钉钢筋接头 10 机械连接的钢筋接头用文字说明机械连接的方式2、预应力钢筋表示方法 序号名称图例 1 预应力钢筋或钢绞线 2 后弦法预应力钢筋段 面无粘结预应力钢筋 断面 3 预应力钢筋断面 4 张拉端锚具 5 固定端锚具
6 锚具的端视图 7 可动连接件 8 固定连接件 3、钢筋网片 序号名称图例 1 一片钢筋平面 图 2 一行相同的刚 筋网平面图 用文字注明焊接网或绑扎网片 4、普通钢筋种类、符号和强度标准值 5．钢筋配置表示法 序号说明图例 1 在结构平面图中配置双层钢筋时，底层钢 筋的弯钩应向上或向左，顶层钢筋的弯钩 则向下或向右 (底层)(顶层) 种类符号直径/mm 强度标准值/（N/mm2） 热扎钢筋HPB 235 （Q235）80～20 235 HRB 335 （20MnSi） 6～50 335 HRB 400 （20MnSiV、 20MnSiNb、 20MnTi） 6～50 400 RRB 400 （K20MnSi） R 8～40 400

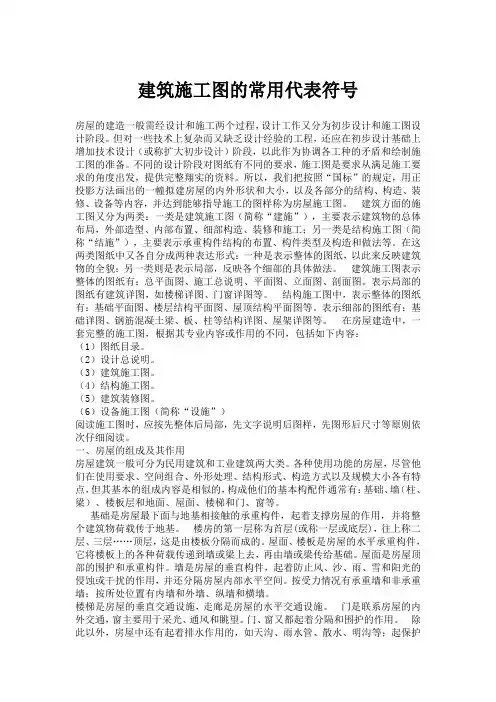

建筑施工图常用符号及图例房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。 不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： （1）图纸目录。（2）设计总说明。（3）建筑施工图。（4）结构施工图。（5）建筑装修图。（6）设备施工图（简称“设施”），本书不做讨论。阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：
（1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”），本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。
第10章建筑施工图-->第1节概述-->施工图常用符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 根据“国标”规定，定位轴线采用细点划线表示，轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm，如图3.2.3所示。在圆圈内写上编号。在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写（如图3.2.11是由1到9）。垂直方向的标号，用大写拉丁字母自下而上顺序编写（如图3.2.11是由A到E）。拉丁字母中I、O及Z三个字母不得作轴线编号，以免与数字1、0、2混淆。在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写,如图3.2.3a所示。在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明，如图3.2.3a、d、e所示。 定位轴线也可采用分区编号，其注写形式可参照“国标”有关规定。 2.标高符号
在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。各图上所用标高符号应按图3.2.4(1)所示形式以细实线绘制。图3.2.4(2)所示为具体的画法。标高数值以米为单位，一般注至小数点后三位数（总平面图中为两位数）。在“建施”图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，则表示高于零点标高。如同一位置表示几个不同标高时，数字可按图3.2.4中的形式注写。 3.索引符号与详图符号 为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常常用索引符号注明画出详图的位置、详图的标号以及详图所在的图纸编号，如图 3.2.15中剖面图B轴线上所示。按“国标”规定，标注方法如下： (1)索引符号：用一引出线指出要画详图的地方，在线的另一端画一个细实线圆，其直径为10mm。引出线应对准圆心，圆内过圆心画水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号(图 3.2.5a)。如详图与被索引的图样同在一张图纸内，则在下半圆中间画一水平细实线
KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器 SB——按钮开关 Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器 KT——延时有或无继电器 SB——按钮开关 SA 转换开关电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1BK 液位测量传感器 BL 温度测量传感器 BHBM 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR
直度-一个条件，一个面元素或轴是一条直线。 平整度-是条件，表面有所有的元素在一个平面。 圆度- 描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。 圆柱度- 描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。 线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。 面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。 周围标志-表明公差适用于所有周围的部分表面。 倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。 垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 平行度 -一个表面，线，或轴，这是等距离的所有点，基准平面或轴。 位置公差- 定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。 同心度-描述在其中一个条件的 2个或更多的功能，在任何组合，有一个共同的旋转轴。 对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。 跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360 度）的一部分，在基准轴 全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转 360。 直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。 斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。 深度-是用来表明，一方面适用于深度的特征。这个符号之前的深度 值之间没有空间。
正方形- 是用来表明，一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。 半径-创建一个区域定义的弧（最大和最小半径）。零件表面必须躺在这个区域。 δ 厚度 新代词（t ） 球形直径公差值-前应在指定的公差值代表球区。此外，一个位置公差可能被用来控制的位置，一个球形特征相对于其他特征的一部分。符号为球形直径之前的尺寸大小的特征和位置公差值， 表明一个球形公差带 C 45°倒角 之间-表明一个外形公差适用于几个连续的功能，可以指定在外形公差的开始和结束。这些信件是参考使用符号（1994）或词之间的图纸发到早期版本的标准。

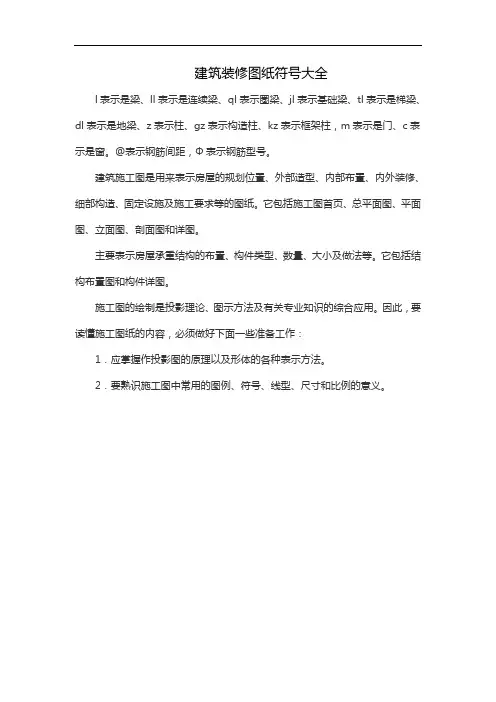

在建筑图纸上所有符号、字母所代表的含义： 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB 11墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ 如何看图纸上的一些符号： 在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、 dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。 一些经验： 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

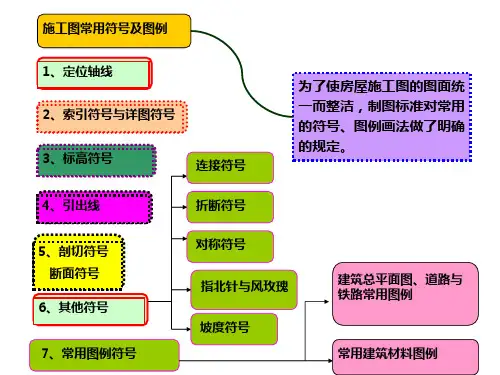

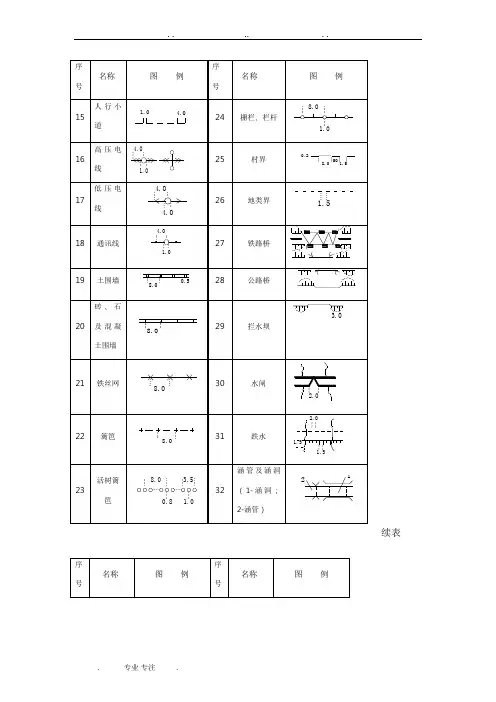

施工图常用符号、图例大全 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
土建施工图中的常用符号 五、施工图中常用的符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 定位轴线及编号的画法 “国标”规定，定位轴线用细点划线绘制。轴线编号的圆圈用细实线绘制，其直径为8mm。在圆圈内写上编号。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如右图由1到9）。垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）。I、O及Z三个字母不得作轴线编号，以免与数字1、0及 2混淆。 在较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可以标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号用分数表示，如右图中的“1/A”。分母表示前一轴线的
编号，如“A”；分子表示附加轴线的编号，用阿拉伯数字顺序编写。 在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈，不注写编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。 (a)通用详图的轴线号,只用圆圈，不写编号。 (b)详图用于两个轴线时。(c)详图用于三个或三个以上轴线时。 (d)详图用于三个以上连续编号的轴线时。 2.标高符号 在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。各图上所用标高符号以细实线绘制。标高数值以米为单位，一般注至小数点后三位（总平面图中为二位数）。图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，表示高于零点标高。
SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设
⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号b--导线型号
c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯
水电安装符号 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设AC：吊顶内敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索
与弱电有关的建筑电气图例 序 图形符号说明 号 设备监控、中低压监控接线相关 ．．．．．．．．．．．．．． 1 开关(机械式)。 2 多级开关一般符号单线表示。 3 多级开关一般符号多线表示。 4 接触器(在非动作位置触点断开)。 5 接触器(在非动作位置触点闭合)。 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开关。 8 熔断器式断路器。 9 断路器 10 隔离开关 11 熔断器一般符号 12 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关
15 熔断器式负荷开关 16 当操作器件被吸合时延时闭合的动合触点。 17 当操作器件被释放时延时闭合的动合触点。 18 当操作器件被释放时延时闭合的动断触点。 19 当操作器件被吸合时延时闭合的动断触点。 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点。 21 按钮开关(不闭锁)。 22 旋钮开关、旋转开关(闭锁)。 23 位置开关,动合触点限制开关,动合触点 24 位置开关,动断触点限制开关,动断触点
25 热敏开关,动合触点 注:θ可用动作温度代替 26 热敏自动开关,动断触点 27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 先断后合的转换触点 31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片 36 换接片
37 双绕组变压器 38 三绕组变压器 39 自耦变压器 40 电抗器扼流图 41 电流互感器脉冲变压器 42 具有两个铁芯和两个二次绕组的电流互感器 43 在一个铁芯上具有两个二次绕组的电流互感器 44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接 45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接 46 三相变压器 星形-三角形连接 47 具有有载分接开关的三相变压器星形-三角形连接
地質圖元符號常有助於鑽探資料的記錄與解讀，本規範「工程地質圖元符號」主要是用在鑽孔柱狀圖上，以「目視判別」的結果為主。目前國內各相關單位現 行所使用之「工程地質圖元符號」並不一致，為建立一致之共識，並爭取廣泛的 支持，本規範「工程地質圖元符號」乃依據我國中央標準局所制訂之國家標準 「CNS6589」、「CNS6590」、「CNS 6591」等編訂之。本次工程地質圖元符號之修 訂工作，期配合行政院公共工程委員會之製圖手冊加以整合(如對照表備註所列)，而使「國土資訊系統自然環境基本資料庫分組—工程地質探勘資料庫」更能得到 政府機關及工程實務界之支持與使用。 本規範將地質圖元分為「土壤或沉積物」、「沉積岩」、「變質岩」及「火成岩」 等四大類，再將每一類圖元區分為「基本型」及「混合衍生與變異型」兩個類別， 並將其分別表列。對於某些業務，如果「基本型」之地質圖元符號即已夠用，那 麼「混合衍生與變異型」之圖元符號，即可將其視為「備而不用」，如此將可有 助於相關作業的簡化。 為了方便使用者選用圖元符號，我們也配合設計了分類代碼表。「0」代表粗分類，如果相關資料只需記錄其為岩石或土壤，則可採用此粗分類記錄方式。「奇數字首」的代碼，代表「基本型圖元」，「偶數字首」的代碼為「混合衍生及變異 型圖元」。因此，本規範「工程地質圖元符號」共可分為以下九大類: 0、粗分類(基本型)
1、土壤或沉積物類(基本型) 2、土壤或沉積物類(混合衍生與變異型) 3、沉積岩類(基本型) 4、沉積岩類(混合衍生與變異型) 5、變質岩類(基本型) 6、變質岩類(混合衍生與變異型) 7、火成岩類(基本型) 8、火成岩類(混合衍生與變異型)
电气工程图例符号 概述:电气工程图集中表现了电气工程设计的意图,就是电气设备安装的重要施工依据。电气工程图有以下特点: ---------- 1)电气工程图只表示电气线路的原理与接线,不表示电气设备与元件的准确形状与位置。 2)为了使绘图、读图方便与图面清晰,电气工程图采用国家统一制定的图例符号及 必要的文字标记,来表示实际的线路与各种电气设备与元件。为了能读懂电气工程图,施工人员必须熟记各种电气设备与元件的图例符号及文字标记的意义。目前,有些设备与元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。 3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。现在时 刻:19:45:22 图列符号名称图列符号名称 普通砖墙窗 普通砖墙钢筋混凝土 普通磗柱金属 砂、灰土、及粉刷材料窗 普通砖不可见孔洞 混凝土双扇弹簧门 钢筋混凝土柱墙内单扇推拉门 不可见孔洞自然土壤 坑槽夯实土壤 可见孔洞墙内双扇推拉门 双扇门标高符号(单位m) 轴线与附加轴线污水池
木材单扇门 玻璃 楼梯首层 标准层 顶层 表2-2 常用电气图用图型符号 国标序号图形符号名称及说明备注06-19-03 06-19-06 双绕组变压器三绕组变压器 11-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 1 (1)屏、台、箱、柜一般符号 (2)电力或电力-照明配电箱 (3)照明配电箱(屏) (4)事故照明配电箱(屏) (5)多种电源配电箱(屏) (6)电源自动切换箱(屏) 画于墙外为明装 距地一般1、8mm 画于墙内为暗装 距地一般1、4mm 2 5 3 6 4 11-16-09 11-16-10 11-16-12 按钮盒一般型及保护型 密闭型防爆型 带指示灯型 点数应符号按钮数目 08-02-01V 电压表A 电流表W 功率表 08-04-03 08-04-15 Wh -有功电能表varh -无功电能表 11-18-19电信插座一般符号可用文字或符号加以区别 TP电话;TV电视;TX电传;M传声器;FM调频
配电箱符号
配电箱符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1）类别： H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘： Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层： A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征： T——石油膏填充 G——高频隔离 C——自承式 （5）外护层： 23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线） BLV-铝芯聚氯乙烯绝缘电缆（电线） BVR-铜芯聚氯乙烯绝缘电缆（电线） BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）
BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BV-90-铜芯耐热90℃聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。 三、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆 JKYJ、JKLYJ—铜（铝）芯交联聚乙烯绝缘架空电缆 JKY、JKLY—铜（铝）芯交联聚乙烯绝缘架空电缆 JKV、JKLV—铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV） 供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次一般不大于1min的系统，亦可用于最长每次不超过8h，每年累计不超过125h的系统。 四、铜(铝)芯聚氯乙烯绝缘聚氯乙烯(聚乙烯)护套电力电缆 VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆 VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。 1芯：1．5--630mm 2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm 3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mm 五、铜(铝)芯聚氯乙烯绝缘(铠装)聚氯乙烯(聚乙烯)护套电力电缆 VV22,VLV22-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆 VV23,VLV23-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆
@表示钢筋间距 Φ表示钢筋型号，CAD快捷键一览 创建三维阵列3A 创建三维面3F 在三维空间创建由直线段组成的多段线3P 在二维和三维空间中将某对象与其他对象对齐AL 加载AutoLISP、ADS 和ARX 应用程序AP 创建圆弧A 计算对象或定义区域的面积和周长AA 创建按指定方式排列的多重对象拷贝AR 执行外部数据库命令的管理功能AAD 输出选择对象的链接信息AEX 管理对象和外部数据库之间的链接ALI 显示并编辑表数据并创建链接和选择集ARO 从链接到文字选择集和图形选择集的行中创建选择集ASE 执行结构查询语言(SQL) 语句ASQ 创建属性定义-AT 改变不依赖于块定义的属性信息-ATE 用图案填充封闭区域H或BH 根据选定对象创建块定义-B 用对话框定义块B 用封闭区域创建面域或多段线BO （使用命令行）用封闭区域创建面域或多段线-BO 部分删除对象或把对象分解为两部分BR 给对象加倒角CHA 修改现有对象的特性-CH 根据圆心和直径或半径绘制圆C 复制对象CO或CP 创建属性定义AT 编辑单个块的可变属性A TE 修改对象的颜色、图层、线型和厚度CH 设置新对象的颜色COL 编辑文字和属性定义ED 显示夹点并设置颜色GR 创建并修改标注样式D 插入块或另一图形I 控制现有对象的特性MO 修改对象名称REN 设置绘图辅助工具RM 设置对象选择模式SE 管理已定义的用户坐标系UC 选择预置用户坐标系UCP 控制坐标和角度的显示格式及精度UN 创建和恢复视图V
设置三维观察方向VP 创建对齐线性标注DAL或DIMALI 创建角度标注DAN或DIMANG 从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE 从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA 编辑标注DED或DIMED 创建线性尺寸标注DLI或DIMLIN 创建坐标点标注DOR或DIMORD 替换标注系统变量DOV或DIMOVER 创建圆和圆弧的半径尺寸标注DRA或DIMRAD 在命令行创建和修改标注样式DST或DIMSTY 移动和旋转标注文字DIMTED 测量两点之间的距离和角度DI 将点对象或块沿对象的长度或周长等间隔排列DIV 绘制填充的圆和环DO 修改图像和其他对象的显示顺序DR 打开鸟瞰视图窗口A V 输入文字时在屏幕上显示DT 定义平行投影或透视视图DV 创建椭圆或椭圆弧EL 从图形删除对象E 将组合对象分解为对象组件X 以其他文件格式保存对象EXP 延伸对象到另一对象EX 通过拉伸现有二维对象来创建三维实体EXT 给对象加圆角F 创建根据特性选择有关对象时用到的过滤器列表FI 创建对象的命名选择集G 使用命令行创建选择集-G 用图案填充一块指定边界的区域-H 修改现有的图案填充对象HE 重生成三维模型时不显示隐藏线HI 以多种格式向AutoCAD 图形文件中插入图像IM 使用命令行插入图像-IM 控制选定图像的亮度、对比度和褪色度IAD 向当前图形中定义并附着新的图像对象IAT 为单个图像对象创建新剪切边界ICL 向AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件IMP 将命名块或图形插入到当前图形中-I 插入链接或嵌入对象IO 找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN
下面是常用电器文字代号 YF是防火阀。 给你提供些资料，绝对有用。可不可以再追加些分数啊？ 电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器 KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预报音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPAYA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1BK 液位测量传感器BL 温度测量传感器BHBM 电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电
