乙丙橡胶生产工艺及技术经济分析doc 6页.doc

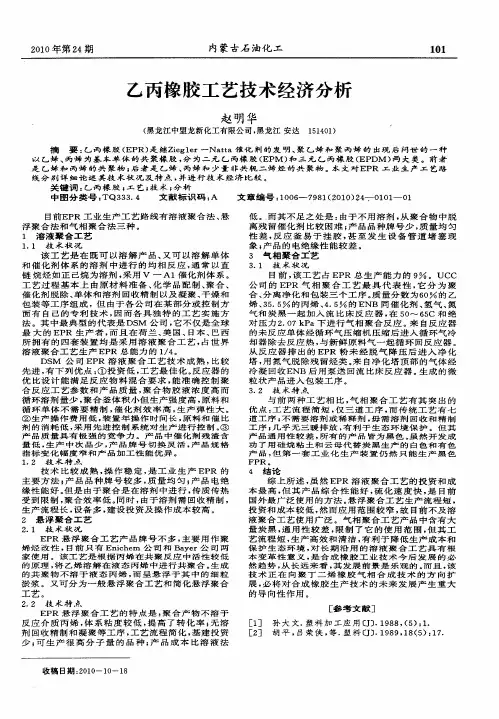

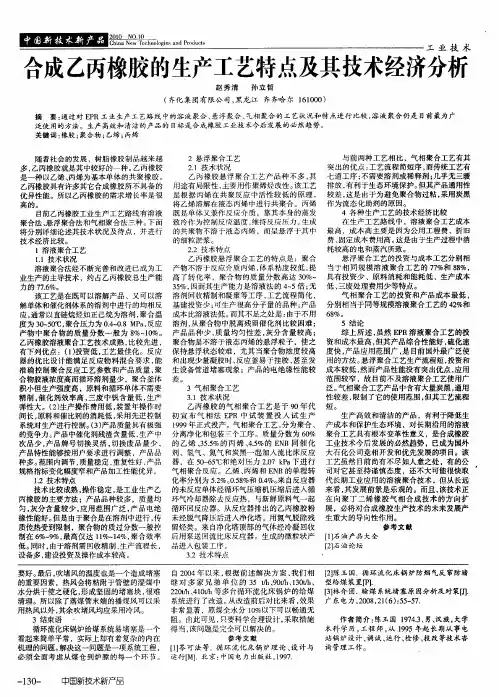

乙丙橡胶生产工艺及其技术经济分析

乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯。丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。 EPR具有许多其它通用合成橡胶所不具备的优异性能，加之单体价廉易得，用途广泛，是80年代以来国外七大合成橡胶品种中发展最快的一种，其产量、生产能力和消费量在发达国家中均居第三位，仅次于丁苯橡胶、顺丁橡胶。1998年世界EPR总生产能力约为102吨，消费量为81．4万吨。初步统计，1999年消费量约为83．61万吨，预计2003年将达到98．0万吨。1998～2003年EPR的需求增长率为3．8％，高于丁苯橡胶和顺丁橡胶需求量的增长速率。

目前FPR工业生产工艺路线有溶液聚合法、悬浮聚合法和气相聚合法三种。下面将分别详细论述其技术状况及待点，并进行技术经济比较。

1、溶液聚合工艺

1．1技术状况

60年代初实现工业化，经不断完善和改进，技术己成熟，为许多新建装置所使用，是工业生产的主导技术，约占FPR总生产能力的77．6％。

该工艺是在既可以溶解产品、又可以溶解单体和催化剂体系的溶剂中进行的均相反应，通常以直链烷烃如正己烷为溶剂，采用V一A1催化剂体系，聚合温度为30～50C，聚合压力为0．4～0．8 MPa，反应产物中聚合物的质量分数一般为8％～10％。工艺过程基本上由原材料准备、化学品配制、聚合、催化剂脱除、单体和溶剂回收精制以及凝聚、干燥和

包装等工序组成, 但由于各公司在某部分或控制方面有自己的专利技术，因而各具独特的工艺实施方法。代表性的公司有DSM、 Exxon、uniroya1、DuPont、日本三井石化和JSR公司。其中最典型的代表是DSM公司，它不仅是全球最大的EPR生产者，而且在荷兰、美国、日本、巴西所拥有的四套装置均是采用溶液聚合工艺，占世界溶液聚合工艺生产EPR总能力的1/4。下面将以该公司为例进行说明。

DSM公司采用己烷为溶剂，乙叉降冰片烯（ENB）或双环戊二烯（DCPD）为第三单体，氢气为分子量调节剂，VOCL3一1／2AL2Et3CL3为催化剂。此外，为提高催化剂活性及降低其用量，还加入了促进剂。催化剂的配比用量、预处理方式、促进剂类型是DSM公司的专有技术。反应物料二级预冷到一500C，根据生产的牌号，单釜或两釜串联操作。聚

合釜容积大约为6m3。聚合反应条件为：温度低于650C，压力低于2. 5 MPa，反应热用

于反应器绝热升温。在碱性脱钒剂和热水作用下，聚合物胶液中残留的钒催化剂进入水相，经两次转相过程被彻底脱除。未反应单体经二次减压闪蒸回收并循环使用。此时向胶液中加入稳定剂等助剂（生产充油牌号时加入填充油）。汽提蒸出残存的乙烯、丙烯和大部分溶剂

后撇液送至两台串联的凝聚釜进行凝聚，并进一步蒸出回收残余己烷溶剂循环使用, JC 胶粒浆液脱水后进入干燥系统，然后压块或粉料包装。含ENB的废热空气送至焚烧炉焚烧，含钒污水送至污水脱钒单元，在脱钒剂的中和絮凝作用下，钒进入钒渣中，定期送堆埋场掩埋，经脱钒的污水排至污水处理厂处理。

DSM公司EPR溶液聚合工艺技术成熟，比较先进，有下列优点：（1）投资低，工艺最佳化。反应器的优比设计能满足反应物料混合要求，能准确控制聚合反应工艺参数和产品质量，聚合物胶液浓度高而循环溶剂量少，聚合釜体积小但生产强度高，原料和循环单体不需要精制，催化剂效率高，三废中钒含量低，生产弹性大。（2）生产操作费用低，装置年操作时间长，原料和催比剂的消耗低，采用先进控制系统对生产进行控制。（3）产品质量具有极强的竞争力。产品中催化剂残渣含量低，生产中次品少，产品牌号切换灵活，切换废品量少，产品特性能够按用户要求进行调整，产品牌号多，门尼值可在20～160宽范围内调节，质量稳定，重复性好，产品规格指标变化幅度窄和产品加工性能优异。

1．2技术特点

技术比较成熟，操作稳定，是工业生产EPR的主要方法；产品品种牌号较多，质量均匀，灰分含量较少，应用范围广泛；产品电绝缘性能好。但是由于聚合是在溶剂中进行，传质传热受到限制，聚合物的质过分数一般控制在6％～9％，最高仅达11％～14％，聚合效率低。同时，由于溶剂需回收精制，生产流程长，设备多，建设投资及操作成本较高。

2 悬浮聚合工艺

2．技术状况

EPR悬浮聚合工艺产品牌号不多，其用途有局限性，主要用作聚烯烃改性，目前只有Enichem公司和Bayer公司两家使用，占EPR总生产能力的13.4%。该工艺是根据丙烯在共聚反应中活性较低的原理，将乙烯溶解在液态丙烯中进行共聚合。丙烯既是单体又兼作反应介质，靠其本身的蒸发致冷作明控制反应温度，维持反应压力。生成的共聚物不溶于液态丙烯，而呈悬浮于其中的细粒淤浆。又可分为一般悬浮聚合工艺和简化悬浮聚合工艺。

2．1．1一般悬浮聚合工艺

Enichem公司采用此工艺：以乙酰丙酮钒和AlEt2Cl为催化剂，二氯丙二酸二乙酯为活化剂，HNB或DCPD为第三单体，二乙基锌和氢气为分子量调节剂。视所生产产品牌号的不

同，将乙烯、丙烯、第三单体以及催化剂加入具有多桨式搅拌器的夹套式聚合釜中，反应条件为：温度一20～20oC，压力0．35～1．05MPa。反应热借反应相的单体蒸发移除。反应相中悬浮聚合物的质量分数控制在30％～35％，整个聚合反应在高度自动控制下进行，生成的聚合物丙烯淤浆间歇地（10～15次／h）送入洗涤器，用聚丙二醇使催化剂失活，再用NaOH水溶液洗涤。悬浮液送入汽提塔汽提，未反应的乙烯、丙烯和ENB分别经回收系统精制后循环使用。胶粒一水浆液经振动筛脱水、挤压干燥、压块和包装即得成品胶。该工艺特点是聚合精制不使用溶剂，聚合物浓度高，强化了设备生产能力，同时省略了溶剂循环和回收，节省了能量。

2．1．2简化悬浮聚合工艺

该工艺是在一般悬浮聚合工艺基础上开发成功的，主要是采用高效钛系催化体系，不必进行催化剂的脱除，未反应单体不需处理即可返回使用。通常用于生产EPM，这是因为闪蒸不易脱除未反应的第三单体。其工艺流程为：反应在带夹套的搅拌釜中进行，采用TiC1、一MgC12一A1（i一Bu），催化剂体系，催化剂效率为50kg聚合物／g钛，反应温度27C，压力1．3MPa，聚合物的质量分数为33％。反应釜出来的蒸汽物料压缩到2．7 MPa并冷却后返口反应釜。聚合物淤浆经闪蒸脱除未反应单体，不需精制处理，压缩和冷却后直接循环到反应釜使用。脱除单体的聚合物不必净化处理即可作为成品。产品可以为粉状、片状或颗粒状。近年来，Enichem公司采用改进后的V一A1催化体系，催化剂效率提高到30～50kg聚合物/g钒，省去了洗涤脱除催化剂工序，同样简化了工艺流程。

2．2技术特点

EPR悬浮聚合工艺的特点是：聚合产物不溶于反应介质丙烯，体系粘度较低，提高了转化率，聚合物的质量分数高达30％～35％，因而其生产能力是溶液法的4～5倍；无溶剂回收精制和凝聚等工序，工艺流程简化，基建投资少；可生产很高分子量的品种；产品成本比溶液法低。而其不足之处是：由于不用溶剂，从聚合物中脱离残留催化剂比较困难；产品

品种牌号少，质量均匀性差，灰分含量较高；聚合物是不溶于液态丙烯的悬浮粒子，使之保持悬浮状态较难，尤其当聚合物浓度较高和出现少量凝胶时，反应釜易于挂胶，甚至发生设备管道堵塞现象；产品的电绝缘性能较差。

3气相聚合工艺

3．1技术状况

EPR的气相聚合工艺是由Himont公司率先于20世纪80年代后期实施工业化的。UCC公司则于90年代初宣布气相法EPR中试装置投入试生产，其9．1万吨/年的气相法EPR工业装置于1999年正式投产。目前，该工艺占EPR总生产能力的9％。UCC公司的EPR气相聚合工艺最具代表性，它分为聚合、分离净化和包装三个工序。质量分数为60％的乙烯、35．5％的丙烯、4．5％的ENB同催化剂、氢气、氮气和炭黑一起加入流比床反应器，

在50～65C和绝对压力2．07 kPa下进行气相聚合反应。乙烯、丙烯和ENB的单程转化率分别为5．2％。0.58％和0.4％。来自反应器的未反应单体经循环气压缩机压缩后进入循环气冷却器除去反应热，与新鲜原料气一起循环回反应器。从反应器排出的EPR粉未经脱气降压后进入净化塔，用氮气脱除残留烃类。来自净化塔顶部的气体经冷凝回收ENB后用泵送回流比床反应器。生成的微粒状产品进入包装工序。

3．2技术特点

与前两种工艺相比，气相聚合工艺有其突出的优点：工艺流程简短，仅三道工序，而传统工艺有七道工序；不需要溶剂或稀释剂，毋需溶剂回收和精制工序；几乎无三暖排放，有利于生态环境保护。但其产品通用性较差，所有的产品皆为黑色。这是由于为

避免聚合物过粘，采用炭黑作为流态化助剂之故。虽然开发成功了用硅烷粘土和云母代替炭黑生产的白色和有色产品，但第一套工业化生产装置仍然只能生产黑色FPR。

4 各种生产工艺的技术经济比较

FPR各种生产工艺技术经济比较如表：所示。

由表1可以看出，在FPR的各种生产工艺路线中，溶液聚合工艺投资和成本最高。投资高是因为流程长，高粘度散热难，设备生产强度低，反应后聚合物流浓度太稀（仅为6％～14％，悬浮聚合工艺为33%），单体、溶剂回收需较高的费用；成本高主要是因为公用工程费、折旧费、固定成本费用高。这是由于生产过程中消耗较高的电和蒸汽所致。

悬浮聚合工艺的投资与成本工艺分别相当于相同规模溶液聚合工艺的77％和88％，具有投资少、原料消耗和能耗低、生产成本低、三废处理费用少等特点。

气相聚合工艺的投资和产品成本最低，分别相当于同等规模溶液聚合工艺的42％和68％。

表： EPR各种生产工艺的技术经济比较

项目溶液聚合悬浮聚合气相聚合

生产能力／（万t/a） 4．5 4．5 9．1

投资，／百万美元

界区内 6900 5250 6000

界区外 2510 2020 1900

总投资 9410 7270 7900

相对单位投资／％ 100 77 42

生产成本／（美元／t）

原料 691 688 686

公用工程 178 103 34

其它 35 35 13

可变成本/(美元／t) 904 826 733

固定成本/(美元／t) 200 168 83

总现金成本/(美元／t) 1104 994 816

折日费／(美元／t) 261 201 109

总成本(美元／t) 1365 1195 925

相对总成本／％ 100 88 68

5结论

综上所述，虽然EPR溶液聚合工艺的投资和成本最高，但其产品综合性能好，硫化速度快，产品应用范围广，是目前国外最广泛使用的方法。悬浮聚合工艺生产流程短，投资和成本较低，然而产品性能没有突出优点，应用范围较窄，故目前不及溶液聚合工艺使用广泛。气相聚合工艺产品中含有大量炭黑，通用性较差，限制了它的使用范围，但其工艺流程短。

生产高效和清洁，有利于降低生产成本和保护生态环境，对长期沿用的溶液聚合工艺具有根本变革性意义，是合成橡胶工业技术今后发展的必然趋势，已成为国外大石化公司竞相开发和优先发展的项目。该工艺虽然目前尚有不尽如人意之处，有的公司对它甚至持谨慎态度，还不大可能很快取代长期工业应用的溶液聚合技术，但从长远来看，其发展前景是乐观的。而且，该技术正在向聚丁二烯橡胶气相合成技术的方向扩展，必将对合成橡胶生产技术的未来发展产生重大的导向性作用。

橡胶生产工艺简析

橡胶生产工艺简析 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。

三元乙丙橡胶

三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 三元乙丙橡胶分子结构和特性 三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。 在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。 EPDM第三单体的选择 第三二烯烃类型的单体是通过乙烯和丙烯的共聚，在聚合物中产生不饱和，以便实现硫化。第三单体的选择必须满足以下要求： 最多两键：一个可聚合，一个可硫化 反应类似于两种基本的单体 主键随机聚合产生均匀分布 足够的挥发性，便于从聚合物中除去 最终聚合物硫化速度合适

二烯烃类型和含量对聚合物特性的影响 三元乙丙生产中主要是用ENB和DCPD。 三元乙丙中最广泛使用的是ENB，它比DCPD产品硫化要快得多。在相同的聚合条件下，第三单体的本质影响着长链支化，按以下顺序递增： EPM

关于成立丁腈手套生产加工公司可行性报告

关于成立丁腈手套生产加工公司 可行性报告 投资分析/实施方案

报告摘要说明 一次性健康防护手套按照材质不同可分为丁腈手套、PVC手套、乳胶手套和PE手套，根据品质等级和用途可分为医疗级和非医疗级，医疗级手套 是指需要满足目标国家医疗市场质量认证体系或准入标准的产品，主要用 于医疗手术、医疗检查、医疗护理等领域。 xxx有限责任公司由xxx科技发展公司（以下简称“A公司”）与xxx公司（以下简称“B公司”）共同出资成立，其中：A公司出资1190.0万元，占公司股份58%；B公司出资860.0万元，占公司股份42%。 xxx有限责任公司以丁腈手套产业为核心，依托A公司的渠道资源 和B公司的行业经验，xxx有限责任公司将快速形成行业竞争力，通过 3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx有限责任公司计划总投资19782.18万元，其中：固定资产投 资15524.45万元，占总投资的78.48%；流动资金4257.73万元，占总投资的21.52%。 根据规划，xxx有限责任公司正常经营年份可实现营业收入33163.00万元，总成本费用25391.87万元，税金及附加356.79万元，利润总额7771.13万元，利税总额9199.80万元，税后净利润5828.35万元，纳税总额3371.45万元，投资利润率39.28%，投资利税率

46.51%，投资回报率29.46%，全部投资回收期4.89年，提供就业职位469个。 丁腈手套由于在抗静电、拉伸性、舒适性、耐油性等方面表现出色， 主要用于医疗防护、健康卫生防护领域中对防护强度、防尘量、抗化学性、耐油性与机械防护性等要求较高的场景，属于一次性防护手套中的较高端 产品。相较其他手套品种，丁腈手套属于新增的朝阳品种，在全球范围内 逐步取得用户认可，增量需求空间广阔。

橡胶生产工艺流程

【乳胶网- 配方设计】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验

2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质； 配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量； 3.塑炼 生胶富有弹性，缺乏加工时的必需性能（可塑性），因此不便于加工。为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。将生胶的长链分子降解，形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变

关于乙丙橡胶生产工艺的技术及经济比较

关于乙丙橡胶生产工艺的技术及经济比较 乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯。丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。EPR具有许多其它通用合成橡胶所不具备的优异性能，加之单体价廉易得，用途广泛，是国外七大合成橡胶品种中发展最快的一种，其产量、生产能力和消费量在发达国家中均居第三位，仅次于丁苯橡胶、顺丁橡胶。 目前FPR工业生产工艺路线有溶液聚合法、悬浮聚合法和气相聚合法三种。下面将分别详细论述其技术状况及待点，并进行技术经济比较。 一、溶液聚合工艺 1、技术状况生产工艺是在既可以溶解产品、又可以溶解单体和催化剂体系的溶剂中进行的均相反应，通常以直链烷烃如正己烷为溶剂，采用V一A1催化剂体系，聚合温度为30～50C，聚合压力为0.4～0.8MPa，反应产物中聚合物的质量分数一般为8％～10％。工艺过程基本上由原材料准备、化学品配制、聚合、催化剂脱除、单体和溶剂回收精制以及凝聚、干燥和包装等工序组成，但由于各公司在某部分或控制方面有自己的专利技术，因而各具独特的工艺实施方法。 DSM公司EPR溶液聚合工艺技术成熟，比较先进，有下列优点：（1）投资低，工艺最佳化。反应器的优比设计能满足反应物料混合要求，能准确控制聚合反应工艺参数和产品质量，聚合物胶液浓度高而循环溶剂量少，聚合釜体积小但生产强度高，原料和循环单体不需要精制，催化剂效率高，三废中钒含量低，生产弹性大。（2）生产操作费用低，装置年操作时间长，原料和催比剂的消耗低，采用先进控制系统对生产进行控制。（3）产品质量具有极强的竞争力。产品中催化剂残渣含量低，生产中次品少，产品牌号切换灵活，切换废品量少，产品特性能够按用户要求进行调整，产品牌号多，门尼值可在20～160宽范围内调节，质量稳定，重复性好，产品规格指标变化幅度窄和产品加工性能优异。 2、技术特点技术比较成熟，操作稳定，是工业生产EPR的主要方法；产品品种牌号较多，质量均匀，灰分含量较少，应用范围广泛；产品电绝缘性能好。但是由于聚合是在溶剂中进行，传质传热受到限制，聚合物的质过分数一般控制在6％～9％，最高仅达11％～14％，聚合效率低。同时，由于溶剂需回收精制，生产流程长，设备多，建设投资及操作成本较高。 二、悬浮聚合工艺 1、技术状况EPR悬浮聚合工艺产品牌号不多，其用途有局限性，主要用作聚烯烃改性，目前只有Enichem公司和Bayer公司两家使用，占EPR总生产能力的13.4%。该工艺是根据丙烯在共聚反应中活性较低的原理，将乙烯溶解在液

EPDM--三元乙丙橡胶

EPDM中文名：三元乙丙橡胶 英文全称:Ethylene-Propylene-Diene Monomer(简称:EPDM) 三元乙丙橡胶介绍 三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。 分子结构和特性 三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。 在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。 EPDM第三单体的选择 第三二烯烃类型的单体是通过乙烯和丙烯的共聚，在聚合物中产生不饱和，以便实现硫化。第三单体的选择必须满足以下要求：最多两键：一个可聚合，一个可硫化

反应类似于两种基本的单体 主键随机聚合产生均匀分布 足够的挥发性，便于从聚合物中除去 最终聚合物硫化速度合适 目前工业化生产三元乙丙橡胶用第三单体只有如下三种： 乙叉降冰片烯（ENB） 双环戊二烯（DCPD） 1，4-己二烯（HD） CH3-CH=CH-CH2-CH=CH2 (此种单体目前只有美国Du Pont公司一家使用） 二烯烃类型和含量对聚合物特性的影响 三元乙丙生产中主要是用ENB和DCPD。 三元乙丙中最广泛使用的是ENB，它比DCPD产品硫化要快得多。在相同的聚合条件下，第三单体的本质影响着长链支化，按以下顺序递增：EPM

丁腈手套生产加工项目投资计划书

丁腈手套生产加工项目投资计划书 投资分析/实施方案

摘要说明— 一次性健康防护手套通常是由橡胶薄片或薄膜制成的一类手套。在一 些手套更换频率较高的行业，通常建议使用一次性手套，不但可以避免交 叉污染，更可以大大节约成本，比如医疗行业、实验室、食品加工业等对 卫生要求较高的行业。根据材质，一次性防护手套可分为丁腈手套、PVC手套、乳胶手套和PE手套。按照用途一次性健康防护手套可分为医疗级和非 医疗级，医疗级是指满足国家医疗质量认证的产品，主要用于医疗手术、 医疗护理、医疗检查等领域。医疗级产品的好坏直接影响到感染率的高低，因此医疗机构对医疗级手套的质量要求很高。非医疗级别手套一般用于食 品加工、实验室、电子化工、餐饮和家庭清洁等领域。一次性健康防护手 套按照材质不同可分为乳胶手套、丁腈手套、PVC手套和PE手套。 该丁腈手套项目计划总投资7443.52万元，其中：固定资产投资 6084.84万元，占项目总投资的81.75%；流动资金1358.68万元，占项目 总投资的18.25%。 达产年营业收入10784.00万元，总成本费用8454.22万元，税金及附 加139.07万元，利润总额2329.78万元，利税总额2790.20万元，税后净 利润1747.34万元，达产年纳税总额1042.87万元；达产年投资利润率 31.30%，投资利税率37.48%，投资回报率23.47%，全部投资回收期5.76年，提供就业职位179个。

一次性健康防护手套按照材质不同可分为丁腈手套、PVC手套、乳胶手套和PE手套，根据品质等级和用途可分为医疗级和非医疗级，医疗级手套 是指需要满足目标国家医疗市场质量认证体系或准入标准的产品，主要用 于医疗手术、医疗检查、医疗护理等领域。 报告内容：基本情况、项目基本情况、项目调研分析、项目建设方案、项目选址说明、项目工程方案分析、工艺技术分析、环境保护可行性、安 全管理、项目风险性分析、节能说明、实施进度计划、投资分析、经济收 益分析、结论等。 规划设计/投资分析/产业运营

橡胶生产工艺简介分析

橡胶生产工艺简介 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当

温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。 氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。 乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。 丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2混炼工艺 混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。 混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。 开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。 开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。 密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。 一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低

乙丙橡胶工艺

常熟理工学院 ------材料科学与工程专业聚合物合成工艺课程设计 题目：配位嵌段共聚合制备乙丙橡胶的合成工艺 姓名：颜霞 学号：150207135 专业：材料科学与工程专业 班级：07级材料（1）班 指导教师：左晓兵 起止日期：2009.1—2009.

配位嵌段共聚合制备乙丙橡胶的合成工艺 一、聚合方法概述 反应方程式： CH3 CH3 ｜︱ CH2= CH2 + CH= CH2 ( CH2--- CH2)m（—CH2）n 乙烯丙烯共聚物 CH3 ｜ CH2= CH2 + CH= CH2 +二烯烃 CH3 ︱ (CH2--- CH2)m—（CH—CH2）n—（二烯烃）y EPDM三元共聚物 反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。 主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。 1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中，主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。

不同硬度三元乙丙橡胶配方

不同硬度三元乙丙橡胶配方 硬度57三元乙丙橡胶配方原材料名称基本配置物理机械性 能标准实测 三元乙丙胶 100 拉伸强度（Mpa） 13 硫磺 0.5 扯断伸长率（%） 520 过氧化二异丙苯（DCP） 6.5 永久变形（%） 7 硬脂酸 1.5 硬度（邵氏） 57 高耐磨碳黑 20 撕裂强度（KN/m) 半补强碳黑 20 脆性温度 凡士林/防老剂D 5/1.5 合计 155 硫化条件：158℃×40′混炼工艺：生胶→碳黑→软化剂→硫磺→防老剂。用途和性能：该胶料制成胶管、密封件、垫片。耐中等浓酸、有机酸、无机酸、80%H2SO4. 硬度65三元乙丙橡胶配方原材料名称 基本配置物理机械性能标准 实测三元乙丙胶 100 拉伸强度（Mpa） 8.8 促进剂M 0.5 扯断伸长率（%） 478 促进剂TMTM 1.5 永久变形（%） 22 硫磺 1.5 硬度（邵氏） 65 氧化锌 5 撕裂强度（KN/m) 28 硬脂酸 1 脆性温度℃ -70 高耐磨碳黑 80 50#机油 50 合计 239.5 硫化条件：160℃×60′混炼工艺：生胶→填料、软化剂→ZnO→促进剂→S→硬脂酸，混匀后要经十次薄通。用途和性能：该胶料具有耐天候、耐臭氧、耐酸性能、耐磨、耐高低温、电绝缘和弹性等。介质：耐过热水、耐臭氧、耐辐射。温度：-40℃~160℃

硬度70三元乙丙橡胶配方原材料名称 基本配置物理机械性能标准 实测三元乙丙胶 100 拉伸强度（Mpa） 13.5 氧化 锌 5 扯断伸长率（%） 350 硬脂酸 1 永久变形（%） 8 高耐磨碳黑 50 硬度（邵氏） 70 聚苯硫醚 10 撕裂强度（KN/m) 28 硫磺 0.3 脆性温度 -65 DCP 3.5 合计 169.8 硫化条件：160℃×30′混炼工艺：生胶→碳黑→聚苯硫醚→氧化锌→DCP→硬脂酸，薄通十次下片。用途和性能：耐辐射剂量为1×107耐热、耐各种介质：耐乙酸。工作温度：-55~150℃，生产各种密封件、垫片。 硬度75三元乙丙橡胶配方原材料名称 基本配置物理机械性能标准 实测三元乙丙胶 100 拉伸强度（Mpa） 15.8 氧化锌 5 扯断伸长率（%） 264 三氧化二睇 5 永久变形（%） 4 防老剂2246 0.5 硬度（邵氏） 75 高耐磨碳黑 70 撕裂强度（KN/m) 海泊隆-20 5 脆性温度 DCP 4 合计 179.5 硫化条件：160℃×30′混炼工艺：混炼胶→（45℃以下）→填料→软化剂→氧化锌→三氧化二睇→防老剂→DCP→薄通十次下片。用途和性能：用于磁粉轴封、胶圈。可在-50~+150℃下长期工作，用来密封粒度为97μ以下的金属粉，工作轴起动，换向灵活，密封性良好，满足使用。该胶料耐磨性高、耐热和弹性优良。

某丁腈手套废水处理方法与工艺

2020年国内外对丁腈手套的需求量剧增，在丁腈手套生产企业经济得到了快速发展的同时，丁腈手套生产废水对环境的污染也越来越严重。为了响应国家对环保产业的倡导，丁腈手套废水处理问题备受关注。 丁腈手套生产废水主要来源于“手模清洗、沥滤水、冷却模具、胶料浸渍、设备及地面冲洗”等工序。丁腈手套是以丁腈乳胶为原材料，丁腈乳胶由丁二烯、丙烯腈经乳液聚合而成，其中主要工艺手模清洗烘干，主要产生硝酸洗、氢氧化钠洗、清水洗等废水；凝固剂浸渍：含硝酸钙，其余水和脱模剂。这两道工序会产生大量的含硝酸废水，丁腈手套废水处理是目前较难处理的有机废水之一。 一次性丁腈手套生产废水具有高可生化性、低氨氮、低磷等特点，为了有效去除废水中有机物，常常用A2O工艺对其进行生化处理，这种方法的处理效果不佳，无法彻底达标。 湛清环保针对丁腈手套废水处理的问题，提出一种解决方案—BMP改造工艺，该装备有超累积生物床、富增微生物、高效脱气搅拌三大核心技术优势，相比于传统的处理方式，废水处理效率提升了3~5倍。 某丁腈手套生产废水处理工艺： 生产废水 调节池 曝气 一级气浮沉淀二级气浮二级沉淀 BMP工艺 水解酸化 原有工艺 达标排放 原有工艺新增工艺 多介质 过滤 改造 BMP工艺 苏州湛清环保科技有限公司位于昆山高新区，是一家专业从事工业污染治理的国家高新

技术企业。凭借多年的技术积累与行业经验，并首次提出了“工业废水专科环境医院”的创新模式！拥有专业的研发团队与完善的实验设施，并且与清华大学、华东理工大学、苏州科技大学等高校科研团队建立了深度合作，形成了针对“氮、磷、重金属”三大类特征污染物的完整技术体系。已累计申请专利40余项，为表面处理、精细化工、医药农药、光伏锂电等多个工业领域的上百家企业提供了专业的技术服务，典型客户包括陶氏化学、松下电子、中国电子科技集团、中国兵器工业集团、尚德太阳能、新华制药、蓝帆化工等

橡胶生产工艺介绍

一、老化胶现状：橡胶表面有明显的老化胶原因：1，模具行腔内飞边未清理干净 二、分层、胶料堆积

异常缺陷： 硫化后产品分型处胶料堆积、分层，且内孔烂泡 原因分析： 1，产品烂泡造成的原因 1）因为此产品烂泡部位是下端内孔，而下模恰恰没有可排气的孔，从而造成产品窝气。 2，产品分型处胶料堆积、分层的原因。 1）模具结构原因，因为此模具是内哈夫外加框（封闭）结构，注料时多余胶料不能充分流出；

2）堆积处的分型旁的余料槽过窄过浅，这样胶料过大极易造成胶料堆积到产品表面。解决措施： 1，修理模具 2，减少胶料使用量 烫坏：产品表面有明显胶烧现象； 烫坏常见产生原因： （1）骨架烫坏导致产品脱胶； （2）平板机上料时间过长； 撕缺常见产生原因： （1）脱模速度过快；导致产品带缺； （2）胶料本身撕裂性较差； （3）脱模器具及模具结构设计不当； 气泡产生的原因及解决方法 气泡：表现为减震器橡胶体表面存在体积较大的气泡。 原因分析 制品硫化不充分，导致橡胶制品表面有大气泡，割开其内部呈蜂窝海绵状 解决方法 ①延长硫化时间，提高硫化温度 ②保证硫化时有足够的压力 ③调整配方，提高硫化速度

裂口：产品的内外表面或其它表面有明显裂纹； 老化胶：产品表面有明显似烫坏和烂泡现象的产品； 气泡：产品表面有明显突起呈线状 烂泡：产品表面有明显圆形疮状痕迹； 分层:产品橡胶部位不能形成一个整体，呈现出有层次的现象； 模脏：产品表面有明显的光洁度不够； 杂质：与胶料不融合，在产品上显出不同颜色或明显的异物 烫坏：产品表面有明显胶烧现象； 单边：产品表面除图纸要求外，对称部位出现倾斜，一边多、一边少或一边有一边无。如切口的上端面有明显的一边宽大，一边宽度小，壁厚不均匀； 生锈：产品骨架表面有锈蚀现象； 尺寸不合格：产品尺寸明显不符合图纸要求，且不可以代用； 变形：产品形状发生变更，与图纸要求不一致； 撬坏：产品表面有明显脱模时产生的裂口，骨架变形等； 压坏：产品表面明显有受压痕迹； 脱胶：产品胶料与骨架分开，不能粘合在一起 缺陷1：内孔烂泡

三元乙丙橡胶配方

起止日期：2009.1—2009. 配位嵌段共聚合制备乙丙橡胶的合成工艺 一、聚合方法概述 反应方程式： CH3 CH3 ｜︱ CH2= CH2 + CH= CH2 ( CH2--- CH2)m（—CH2）n 乙烯丙烯共聚物 CH3 ｜ CH2= CH2 + CH= CH2 +二烯烃 CH3 ︱ (CH2--- CH2)m—（CH—CH2）n—（二烯烃）y EPDM三元共聚物 反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。 主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。 1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中，

主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。 2.建筑行业由于乙丙橡胶具有优良的耐水性、耐热耐寒性和耐候性，又有施工简便等特点，因此乙丙橡胶在建筑行业中主要用于塑胶运动场、防水卷材、房屋门窗密封条、玻璃幕墙密封、卫生设备和管道密封件等。乙丙橡胶在建筑行业中用量最大的还数塑胶运动场和防水卷材，就国内用量而言已占乙丙橡胶总用量的26%-28%。用EPDM生产的防水卷材已逐渐代替其他材料(如CMS)制作的防水卷材，尤其是用于地下建筑的防水卷材。 3.电气和电子行业在电气和电子行业中主要利用乙丙橡胶的优良电绝缘性、耐候性和耐腐蚀性，在许多电气部件中采用了此类橡胶。例如用乙丙橡胶生产电缆，尤其是海底电缆用EPDM或EPDM/PP代替了PVC/NBR制作电缆的绝缘层，电缆的绝缘性能和使用寿命有了大幅度提高。在变压器绝缘垫、电子绝缘护套方面也大量采用了乙丙橡胶制作。 4.乙丙橡胶与其他橡胶并用也是乙丙橡胶应用的一个很大的领域乙丙橡胶与其他橡胶并用在性能上可互补并改善工艺和降低成本。但由于各种配合剂对不同高聚物的亲合能力各异，共硫化性又取决于各高聚物交联效率，不同高聚物并用共混不可能达到分子级相容，而是分相存在的不均体系。配合剂的这种相间不均分配，对乙丙并用橡胶的性能有重大影响。在此简要介绍如下： (1)三元乙丙橡胶与丁基橡胶有较好的相容性和共硫化性，此两胶并用物理机械性能呈加和性，丁基橡胶可改善乙丙橡胶气密性，提高撕裂性和隔音性；而乙丙橡胶改善了丁基橡胶的耐臭氧性和耐老化性，改善了丁基橡胶压出表面光度，提高了半成品停放时的抗变形性能。 (2)三元乙丙橡胶可以不同比例与氯丁橡胶并用，以改善乙丙橡胶的耐油性能。乙丙橡胶与氯丁橡胶并用后，两种橡胶性能互补。乙丙橡胶的耐油性、耐燃性和粘着性有所改进；氯丁橡胶也改善了耐臭氧、耐化学腐蚀、耐热、耐蒸汽、耐低温屈挠等性能，并提高了氯丁橡胶的加工油及炭黑的填充量，从而降低了成本。

乙丙橡胶生产工艺及其技术经济分析9页word文档

乙丙橡胶生产工艺及其技术经济分析 乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯。丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。 EPR具有许多其它通用合成橡胶所不具备的优异性能，加之单体价廉易得，用途广泛，是80年代以来国外七大合成橡胶品种中发展最快的一种，其产量、生产能力和消费量在发达国家中均居第三位，仅次于丁苯橡胶、顺丁橡胶。1998年世界EPR总生产能力约为102吨，消费量为81．4万吨。初步统计，1999年消费量约为83．61万吨，预计2003年将达到98．0万吨。1998～2003年EPR的需求增长率为3．8％，高于丁苯橡胶和顺丁橡胶需求量的增长速率。目前FPR工业生产工艺路线有溶液聚合法、悬浮聚合法和气相聚合法三种。下面将分别详细论述其技术状况及待点，并进行技术经济比较。 1、溶液聚合工艺 1．1技术状况 60年代初实现工业化，经不断完善和改进，技术己成熟，为许多新建装置所使用，是工业生产的主导技术，约占FPR总生产能力的77．6％。 该工艺是在既可以溶解产品、又可以溶解单体和催化剂体系的溶剂中进行的均相反应，通常以直链烷烃如正己烷为溶剂，采用V一A1催化剂体系，聚合温度为30～50C，聚合压力为0．4～0．8 MPa，反应产物中聚合物的质量分数一般为8％～10％。工艺过程基本上由原材料准备、化学品配制、聚合、催化剂脱除、单体和溶剂回收精制以及凝聚、干燥和

包装等工序组成, 但由于各公司在某部分或控制方面有自己的专利技术，因而各具独特的工艺实施方法。代表性的公司有DSM、 Exxon、uniroya1、DuPont、日本三井石化和JSR公司。其中最典型的代表是DSM公司，它不仅是全球最大的EPR生产者，而且在荷兰、美国、日本、巴西所拥有的四套装置均是采用溶液聚合工艺，占世界溶液聚合工艺生产EPR总能力的1/4。下面将以该公司为例进行说明。 DSM公司采用己烷为溶剂，乙叉降冰片烯（ENB）或双环戊二烯（DCPD）为第三单体，氢气为分子量调节剂，VOCL3一1／2AL2Et3CL3为催化剂。此外，为提高催化剂活性及降低其用量，还加入了促进剂。催化剂的配比用量、预处理方式、促进剂类型是DSM公司的专有技术。反应物料二级预冷到一500C，根据生产的牌号，单釜或两釜串联操作。聚 合釜容积大约为6m3。聚合反应条件为：温度低于650C，压力低于2. 5 MPa，反应热用于反应器绝热升温。在碱性脱钒剂和热水作用下，聚合物胶液中残留的钒催化剂进入水相，经两次转相过程被彻底脱除。未反应单体经二次减压闪蒸回收并循环使用。此时向胶液中加入稳定剂等助剂（生产充油牌号时加入填充油）。汽提蒸出残存的乙烯、丙烯和大部分溶剂 后撇液送至两台串联的凝聚釜进行凝聚，并进一步蒸出回收残余己烷溶剂循环使用, JC胶粒浆液脱水后进入干燥系统，然后压块或粉料包装。含ENB的废热空气送至焚烧炉焚烧，含钒污水送至污水脱钒单元，在脱钒剂的中和絮凝作用下，钒进入钒渣中，定期送堆埋场掩埋，经脱钒的污水排至污水处理厂处理。 DSM公司EPR溶液聚合工艺技术成熟，比较先进，有下列优点：（1）投

高性能三元乙丙橡胶的制作方法

本技术提供一种高性能三元乙丙橡胶，其特征在于，其原料按重量份包括如下组分：三元乙丙橡胶140～160份，硫化剂18～25份，聚醚砜3～8份，邻苯二甲酰亚胺2～5份，甲基硅树脂20～25份，沥青6～10份。本技术的三元乙丙橡胶同时具有优异的耐热性、抗裂性和防水性，尤其适用于户外等直接暴露于太阳光下的橡胶软管或其他建筑材料，耐久性良好，大大延长了其使用寿命。 权利要求书 1.一种高性能三元乙丙橡胶，其特征在于，其原料按重量份包括如下组分： 三元乙丙橡胶140～160份，硫化剂18～25份，聚醚砜3～8份，邻苯二甲酰亚胺2～5份，甲基硅树脂20～25份，沥青6～10份。 2.根据权利要求1所述的一种性能三元乙丙橡胶，其特征在于，其原料按重量份包括如下组分： 三元乙丙橡胶155份，硫化剂22份，聚醚砜5份，邻苯二甲酰亚胺3.5份，甲基硅树脂23份，沥青7.5份。 3.根据权利要求1或2所述的一种高性能三元乙丙橡胶，其特征在于：所述硫化剂为过氧化苯甲酰或硫磺。 4.如权利要求1所述的一种高性能三元乙丙橡胶的制备方法，其特征在于，包括如下步骤： 1)按照配比依次将聚醚砜、邻苯二甲酰亚胺、甲基硅树脂加入到三元乙丙橡胶中充分混炼； 2)将步骤1)的混炼产物放置8～10h，加入沥青后在混炼机上进行返炼，再加入硫化剂，在硫化机中进行硫化；

3)将步骤2)所得硫化产物热压成型，即得到所述高性能三元乙丙橡胶。 5.根据权利要求4所述的一种高性能三元乙丙橡胶的制备方法，其特征在于：所述步骤2)中，硫化温度为180～210℃，硫化时间为20～35min。 技术说明书 一种高性能三元乙丙橡胶 技术领域 本技术涉及橡胶技术领域，具体涉及一种高性能三元乙丙橡胶。 背景技术 三元乙丙橡胶卓越的耐候性能使其成为传统橡塑材料的替代产品。它是以乙烯(CH2＝ CH2)、丙烯(CH2＝CH-CH3)为主要单体，经溶液聚合并加入不饱和的第三单体(非共轭二烯烃)制成的三元共聚物，属于饱和碳链橡胶。三元乙丙橡胶具有优异的化学稳定性能、良好的电绝缘性能、耐老化性能和防水性能。它既可广泛用于对环境条件要求不高的体育用品、各类建筑和制冷、空调等行业中，也可广泛用于对环境要求更高的汽车零部件、医药、军工器械等领域。虽然三元乙丙橡胶具有优良的化学结构稳定性，但在长期使用过程中，受到光、氧、水、臭氧等的作用会从表面向内部逐渐发生老化，从而导致其耐老化性能、防水抗渗性等退化严重。 技术内容

三元乙丙橡胶的特性

三元乙丙橡胶主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。由于分子结构内无极性取代基，分子间内聚能低，故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。 1 低密度高填充性：三元乙丙橡胶是一种密度较低的橡胶，其密度为0．8 7。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。 2 耐老化性：乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。三元乙丙橡胶制品在1 20 ℃下可长期使用，在1 50～200 。C下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度50×10～，拉伸30％，可达1 50 h 以上不龟裂。 3 耐腐蚀性：由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性；但在脂属和芳属溶剂(如汽油、苯等及矿物油中稳定性较差。在浓酸长期作用下性能也要下降。在ISO／TR7620中汇集了近400种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。刘乙丙橡胶作用程度为1级的化学品有80多种，在此不一～列举。 4 耐水蒸气：乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。在230℃过热蒸汽中，近1 00 h后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。 5 耐过热水性能：三元乙丙橡胶耐过热水性能亦较好，但与所用硫化系统密切相关。以二硫代二吗啡啉、TMTD为硫化系统的乙丙橡胶，在1 2 5 ℃过热水中浸泡1 5个月后，力学性能变化甚小，体积膨胀率仅0．3％。

丁腈手套生产工艺学习记录,张立洲发表

Note 笔记 丁腈手套生产工艺技术： 1.整个流程： 开始→先浸渍硝酸溶液→冷水冲淋→浸渍碱溶液→冲淋→洗模剂→经过刷子槽对手模清洗→浸渍热水清洗→浸渍淀粉凝固剂→淀粉凝固剂干燥→浸渍凝固剂→凝固剂干燥→浸渍丁腈胶乳→沥虑1→胶膜定型干燥→卷边→胶膜干燥→热水沥虑2→浸渍1号清水槽→浸渍氯水→浸渍2号清水槽→浸渍3号清水槽→浸渍4号清水槽→脱模→结束 2.硫化胶乳车间停放条件： ①在车间高位槽停放胶乳必须经过100目滤网过滤。 ②胶乳在车间高位槽与胶槽的胶乳停放时间要≥8小时 ③高位槽每周清洗1次底角料。 ④发现胶乳有大量气泡时需要立即处理 ⑤高位槽及车间停放缸的料须在10天内用完，超过期限的料要重新调配检测合格后才可以使用。 3.生产线控制： ①锅炉油温达到190℃时，生产速度≤14.3米≤65只/分 ②当锅炉油温低于145℃时应根据胶膜干燥程度相应降低车速。

③当锅炉油温低于130℃时应立即采取停机处理。 4.浸渍硝酸液： 硝酸浓度应控制在3%-4%，向硝酸槽中添加硝酸溶液必须是提前配置好的同浓度的溶液，严禁操作工自己随便加水或硝酸到槽中。 5.浸渍碱水： 正常生产时每班向碱槽加5-10Kg食碱，接班加1次4小时后再加1次。碱溶度 6.手模刷洗： ①刷子槽温度应控制在45±15℃ ②洗模水应保持溢流和不断更新水质，每8小时彻底更新水质1次。 ③洗模毛刷应经常检查毛磨损情况，确保刷洗效果。 ④洗模毛刷绝对禁止沾染油类物质。 7.浸渍热水： ①热水槽温度应控制在80±15℃范围内，水质不断更新保持溢流状态。每次酸洗手模要更换1次。 8.浸渍淀粉凝固剂： ①淀粉凝固剂CaCL2 含量控制在8±3%，粘度要求1.8± 0.5mpas ②淀粉凝固剂温度要求65±15℃ ③淀粉凝固剂每50-60分钟要彻底搅拌1次。

橡胶生产工艺流程

橡胶生产工艺流程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】

【乳胶网-】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
