奇声AV-388D后级功放音箱喇叭保护电路图及原理详解
奇声AV-388D后级功放电路及原理详解
图3是奇声AV-388D后级功放的保护触发、驱动电路。直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。无论左右声道出
现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。
图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)
图中。保护驱动电路是一个以Q13、Q12为核心的施密特触发器。选择合适的R28、R27、
R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。此时，Q12的射极电流流
过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3
处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。当检测电路或
开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13
由截止翻转到导通状态，同时出现正反馈过程：
UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b
↑。
Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出
翻转为第三稳态，继电器释放，进入保护状态。当触发器输入端的保护电压下降(如：开机
延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳
态过程相反的正反馈。Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。
电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。另外．由
于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。继电器
吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流
绕过R43的阻碍，经C22直通,使继电器迅速吸合。吸合后，C22也被充满电，继电器的维
持电流经R43衰减提供。C8为延时电容,R3l是C8的限流电阻。它们与R32、R30、Q13、R26组成延时电路,调整C8、R31值。可以改变延时时间。开机时,电源电压通过C8、R3l 提供给Q13、Q12组成的触发器控制端。触发器处在Q12截止状态,继电器不吸合,功率输出电路暂时断开,直到C8被充到一定电荷为止。
灵敏的分立元件喇叭音箱保护器电路图
有烧友找动作灵敏（1V动作）的喇叭保护／延时电路，论坛里不好找，只好从资料堆中翻出来，好人做到底，又做了张新风格的PCB，一并发了，需要的快收藏。
电路图如下：
音响辅助电路--保护电路
https://www.doczj.com/doc/402801949.html,/ 2007-10-4 20:41:58
音响辅助电路--保护电路
一、扬声器保护电路(1)
图1是采用集成运放制作的扬声器保护电路，具有开机防浪涌电流冲击保护、功放输出中点电压偏移(正或负)保护功能。双运放LM358构成两个电压比较器，电源电压(+12V)经R4、R5分压后，为两个比较器提供+1V的基准电压。所不同的是，Icl-1的基准电压接人其正输入端③，检测大于+lV的电压；ICl-2的基准电压接入其负输入端⑥，检测小于+lV的电压。功放L、R声道输出分别经R1、R2隔离，Cl、C2滤除交流成份后，加至VDl-VD4组成的检测桥。如功放输出(L或R)偏离中点、出现正的直流电压时，则检测桥输出正电压加至电压比较器Icl—1的负输入端②，因检测桥硅二极管产生0．7V的管压降，因此当功放中点直流电压大于+1．7V时，ICl—l的②脚电压大于+lV，①脚变为“0”，使VTl失去基流而截止，继电器K1释放，切断扬声器。+12V经
R3加至检测桥负端，与R2分压产生+2．4V电压加至电压比较器ICl—2的正输入端⑤，如功放中点电位负向偏离，则ICl～2的⑤脚电压随之下降，当功放中点电压小于-1．7v时。Icl—2的⑤脚电压小于+1V，⑦脚变为“0”，VTl截止，Kl释放，切断扬声器。R6、R7、C3组成开机延时电路，刚接通电源时，因C3两端电压不能突变，VT1截止；随着C3的充电，1-2s后，vTl导通，继电器Kl才吸合接通扬声器，从而避开了浪涌电流的冲击。ICl也可选用TL082等其它型号的双运放。继电器K1选用12V小型电磁继电器，其工作电流小于
80mA。
二、扬声器保护电路(2)
图2是采用开关集成电路的扬声器保护电路，具有电路结构简单、反应灵敏迅速的特点。TWH8778是高速开关集成电路，内部设有过压、过流、过热保护电路，工作稳定可靠；控制极触发电流极小，为50～100uA，触发电压约1．6v；输出驱动电流可达lA。图2电路中，开机防浪涌电流冲击保护由延时电路R3、C3完成。刚开机时，ICl因控制极⑤脚无触发电压而截止，2～3s后，C3上电压充至1．6V时，才触发ICl导通，继电器Kl吸合接通扬声器，避开了开机冲击。功放的L、R输出端分别经电阻Rl、R2隔离后混合，Cl、C2滤除其交流成分。当功放中点直流电位偏离中点：(1)出现正直流电压时，该正电压～VDl～VTlbe 结～VD4～地，形成电流，VTl导通，使ICl失去触发电压而截止，继电器K1释放，切断扬声器；(2)出现负直流电压时，地～VD3～VT1be结～VD2～负电压，形成电流，也使VT1导通，ICl截止，K1释放，切断扬声器；从而实现功放输出中点直流电位偏移保护功能。VDI～VD4、vTlbe结压降决定了该电路的保护阀值，当功放中点直流电位偏移电压的绝对值大于1．4V时，保护电路动作。该保护电路可适用+(6～24)v电源电压，只需注意根据电源电压选取相应的继电器即可。
三、扬声器保护电路(3)
图3是采用555时基电路的扬声器保护电路。555时基电路是一种模数结合的多用途集成电路，双极型时基电路驱动电流可达200mA(CMOS时基电路不适合本电路应用)，可直接驱动直流电磁继电器，很适合制作扬声器保护电路。图3左半边功放中点电位偏移检测电路部分，与上例基本相同。当检测到大于±1．4v的绝对值的偏移直流电压时，VTl导通，使ICl 主复位端④脚为“0”，强制ICl复位，③脚输出变为“0”，继电器K1失电释放，切断扬声器免受损坏。C3、R4为开机保护延时电路，开机瞬间，+12V电源经C3加至Icl的②⑥脚，使③脚输出为“0”；随着C3的充电，约2s后，②⑥脚电压降至告1/3 Vcc以下，ICl触发，③脚输出为“1”，K1吸合接通扬声器。该电路电源电压适用范围+(5～18)V。
四、扬声器保护电路(4)
图4是采用专用集成电路uPC1237设计的扬声器保护电路，具有开机防浪涌电流冲击、功放输出端中点直流电位偏移保护、关机防冲击保护等功能。uPC1237是扬声器保护专用集成电路，内部包括开机延时、中点电位检测、过负荷检测、交流电源检测、双稳态触发器、继电器驱动等电路，仅需增加少量阻容等元件，即可构成保护功能完备、外围电路简洁的扬声器保护电路。(一)功放输出中点电位偏移保护：ICl的②脚分别通过Rl、R2检测功放左、右声道输出端的直流电位，当输出端偏移中点出现正或负的直流电压时，都会使内部双稳态触发器翻转，驱动级截止，继电器K1释放而切断扬声器。(二)开机保护：R3、R4、C3组成开机延时电路，刚开机瞬间，因C3上电压不能突变，ICl⑦脚电位为0，内部电路截止，继电器Kl不吸合；随着C3的充电，2～3s后，⑦脚电压升至足够高，内部电路导通，K1吸合接通扬声器。(三)关机保护：电源变压器次级绕组交流电压经VDl半波整流、R5限流降压、c4滤波后，在ICl 4脚产生+(6～8)v直流电压，由于C4(仅4．7uF)远小于主电路的滤波电容(2000～20000uF)，关机时，主电路的滤波电容尚未放完电，④脚即先失电而使内部电路截止，实现关机防冲击保护功能。该保护电路采用单电源，电源电压范围+(25-60)v，最大继电器驱动电流80mA，允许功耗32mW。
五、扬声器保护电路(5)
图5是采用专用集成电路TA7317组成的扬声器保护电路，具有开、关机防冲击保护、功放输出中点电位偏移保护、电源电压异常保护等功能，其工作原理与上例大同小异，主要区别在于：(一)ICl的②、③脚分别检测左、右声道的输出中点电位；(二)交流电源检测端①脚正常时为负值；(三)使用双电源供电，电源电压范围±(25～50)v；(四)继电器驱动电流可达130mA，允许功耗500mW。
六、电子音源切换电路
图6为采用TDA1029构成的电子开关式音源切换电路，可用于立体声音响设备中，作为
音源切换开关。传统的方法采用波段开关来进行音源的切换，走线较长，虽采用屏蔽线，也难免受到干扰。采用电子音源切换电路，集成块可直接安装在印制电路板上，消除了波段开关切换的弊端，控制线可以很长，且不必用屏蔽线，利于面板设计。TDA1029内部包含有两组相同的电子开关，每组均为4选l，两组同步动作，由单刀开关S-1控制，具有开关隔离度好、插入损耗小、切换音源便利的特点，非常适合制作立体声音响系统的音源切换电路。该音源切换电路电源电压范围：+(6-25)v；最大允许输入信号：6V；失真：小于0．01％；通道隔离度：大于70dB；信噪比：大于120dB。发光二极管VDl-VD4分别为4个音源输入的工作指示。R9为VD限流电阻，其阻值应根据电路的电源电压来确定，R9=(Vcc—Vvd)／Ivd，式中：Vcc为电源电压；Vvd为发光二极管压降，为1．8～2V；Ivd为发光二极管电流，一般取6～10mA。
七、继电器音源切换电路
图7是专用集成电路控制、继电器执行的音源切换电路。从信号传输的角度看，继电器触点是理想的直通转换形式，避免了电子开关转换信号所带来的附加失真、附加噪声和音染。继电器靠近信号传输线安装，而控制继电器的直流控制线可以任意延长，绝无干扰之虑，便于印板和面板的设计安装。继电器由专用集成电路TC9135控制。TC9135具有6路触发功能：当控制按键SBl～SB6中任一键按下时，与之相对应的输出端导通、继电器吸合，而其它各输出端均关闭(不论原来是否导通)，从而实现”六选一“音源切换。如果同时有两个或两个以上按键被按下，则所有6路输出端全部关闭，防止了误操作造成混乱。电容Cl的作用，是实现开机自动接通第一路音源信号，可将最常用的音源安排在第一路。该电路电源电压范围+(3～16)V，应根据所用电源电压选取继电器和发光二极管限流电阻R7(参阅上例)。
八、音频电平显示器
图8是一种音频电平显示器电路，采用两块LM324四运放集成电路，由8只发光二极管排列成条状光柱来显示音频电平的大小，电平越高，点亮的光柱越长。对于双声道的主体声音响系统来说，可按图制作两个电平显示器，分别显示左、右声道的音频电平。也可将左、右声道信号经隔离电阻混合后．用1个显示器来显示音频电平。图8电路中，两块LM324
中的8个运放作为8个比较器使用。电阻R2～Rl0串联后接于正电源与地之间，形成阶梯基准电压，并与各比较器的正输入端相连。音频信号经C1、R1送至各比较器的负输入端，由于各比较器的正输入端接有从低到高递增的基准电压，因此发光二极管点亮的个数与音频信号电平成正比。R1、R11是输入分压电阻，改变R1、R11的比值，可改变输入灵敏度。R2-R10是基准电压形成电阻，改变R2，可改变各阶梯基准电压的大小。R3～R10取相同阻值时(见图8)，各阶梯基准电压呈线性递增；如欲制作非线性(如对数)电平显示器，则可按非线性(如对数)规律计算R3～R10的阻值，这时：R3～R10各电阻阻值不相同。R12～R19为发光二极管限流电阻，发光二极管电流一般取6～15mA。电源电压可取+(5～18)v，不同的电源电压对阶梯基准电压和发光二极管电流有影响，应根据确定的电源电压计算R2-R10和R12～R19的阻值。按图8所示数据，其显示音频电平范围为：0．24V(VD8点亮)～1．9V(VDl-VD8全部点亮)。
九、双声道电平显示器
图9为采用专用集成电路TA7666P设计的双声道电平显示器电路，它以两排、每排各5
只发光二极管作条状显示，来指示左、右声道的电平。TA7666P是双声道五灯发光二极管驱动集成电路，内部包含两套完全相同的五灯发光二极管驱动电路(相当于两块TA7366P)，每套驱动电路中包括放大器、比较器、基准电压源、驱动器等单元电路。利用TA7666P设计制作的双声道电平显示器，具有电路简洁、调试方便、工作稳定、两声道一致性好的特点。图9电路中，TA7666P上、下部分分别为左、右声道电平指示电路。以左声道为例，音频信号自Lin端经c1、Rl输入Icl的第16脚，由内部运算放大器进行放大后，送五级比较器与基准电压相比较，比较结果通过驱动器使相应的发光二极管发光。电平越高，点亮的发光二极管越多。调节R1与R2的比值，可改变内部运放的电压增益。调试时，左、右声道音频信号分别接入Lin、Rin端，同步调节R1、R3的阻值大小，使在自己需要的最大电平时，两排发光二极管全部点亮即可。由于TA7666P中每一通道的五个比较器的基准电压是按对数规律排列的，因此该电平显示器的指示是对数刻度指示。如欲制作线性刻度指示的电平显示器，只需将ICl换成TA7667P，其余元件均相同。该电路电源电压范围+(6～12)V。
十、音频功率显示器
图10为音频功率显示器电路，它以10只发光二极管作步进台阶式条状显示，功率越大，点亮的发光二极管越多。该音频功率显示器可以安放在功放上，也可以安放在音箱上，能够直观地指示出音频功率的大小，并具有美观的视觉效果。该音频功率显示器的核心是LM3915对数型发光二极管驱动集成电路，具有10级-3dB的步进台阶，指示范围0～27dB。（转自
维修https://www.doczj.com/doc/402801949.html,）
功放喇叭保护电路 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
功放喇叭保护电路 大功率的家用功放的主声道均采用了OCL电路作功率放大。这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。另外。在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。 (1)直流保护： 当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。(2)过载保护： 当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。
(3)开机延时接通保护： 通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。使其音圈移位。具体电路如图2所示。该电路以 Q4、Q5为中心，组成了直流电压取样检测电路。图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。同样。功率输出电路中出现负的直流失调电压时，电流经地、Q5的be 结、R6(或R21)、OCL电路中点。Q5导通，也输出控制电平。这种取样检测方式为互补方式。 R1、R2、R3、R4、Q3等组成了过载检测电路(左声道的过载检测电路未画出)。R1、R2分别用来对输出级上、下臂功率管的过载情况
喇叭保护板喇叭保护电路图扬声器保护电路 前段时间有些朋友很多朋友问我有没有做喇叭保护电路 但当时没有做- - 所以后来就做了一个 现在分享出来 首先上电路图
电路功能：开机延时启动关机瞬断中点直流保护还有一些别的附加功能一会儿说- - 简单说下电路 交流电经过整流桥7812 之后形成12V直流电 开机瞬间经过R5给C5充电电容充电过程视为短路所以此时Q5 B极为底电平Q5Q6不工作 当C5电压升高到R5 R6分得的电压值后停止充电此时C5视为断路Q5 Q6导通继电器工作喇叭接通起到延时启动的作用因此调整C5的大小可以调整开机延时时间 Q1(Q2) Q3(Q4)用于检测中点开启电压约为0.5V C1(C2) C3(C4)这样接可以看作是110U的无极电容 喇叭信号经过两个电阻分压给这个“110U无极电容”充电 当C1(C2) +极电位超过0.5V时Q1(Q2)导通低于0.5V时Q3(Q4)导通 从而使Q5B极获得低电平继电器关闭保护启动 关机问题上由于电源上并联的电容很小切断电源后电容中的电会很快放光起到关机瞬断的效果 下面说一下指示灯电路 原理就是Q7导通C6放电C7充电放到一定程度后Q8导通C7放电C6充电然后C7放电到一定程度使Q7导通这样循环- - 保护状态时LED闪烁继电器吸合时LED常亮 C6 C7两个电容的大小决定闪烁的情况C6与LED亮的时间成正比C7与LED熄灭的时间成正比- - 反复调整两个电容的大小可以调整闪烁的频率以及闪烁的时间 在本人进行调试的时候用高亮白色LED 取到图里面所显示的参数时效果比较好 PCB设计还是用我一贯的单面风格- - （貌似保护板单面不太好布线） 整体结构还算美观只有两根飞线还是比较美观的地方
功放喇叭保护电路 大功率的家用功放的主声道均米用了 OCL电路作功率放大。这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。另外。 在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。 (1)直流保护： 当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。(2)过载保护： 当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。 (3)开机延时接通保护:
通过开机延时电路控制继电器驱动电路的工作状态， 使继电器在开机时延时1—4秒钟接通 扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。使其音圈移位。 具体电路如图2 所示。该电路以Q4、Q5为中心，组成了直流电压取样检测电路。图中的 Q1、Q2等系右 声道功率输出电路（左声道功率输出电路图中未画出 ）。右声道的直流电压取样信号经由 R6（左声道取样信号经由R21）衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式 直流检测电路进行监测。当右（或左）声道的功率输出电路出现正极性的较大的直流失调电压 时，电流经R6（或 R21） Q4的be 结到地，Q4导通，其集电极输出控制电平，经 R8、D2 送Q7放大后，输往R-S 触发器。同样。功率输出电路中出现负的直流失调电压时，电流经 地、Q5的be 结、R6（或 R21）、OCL 电路中点。Q5导通，也输出控制电平。这种取样检测 方式为互补方式。 R1、R2、R3 R4、Q3等组成了过载检测电路（左声道的过载检测电路未画出）。R1、R2分 别用来对输出级上、下臂功率管的过载情况进行取样。 Q3对输出电路进行过载状态监测。 R1两端的电压与功率管 Q1的发射极电流成正比，该电压经过 R3、R4、R2衰减分压，成 为Q1发射结的正向偏压。调整 R3、R4的阻值，可使此电压在额定输出状态下不能使 Q3 导通。当功放工作异常致使 Q1严重过载时，流过R1的电流大增。从而产生足以使 Q3导 通的正向偏压，使 Q3 导通，输出监控信号，经 Q7 放大后送到触发器，使触发器输出状态 卜 ■ ----------------- ■ ----------------- 一亠 y _ --------------- - ” ----- ----------- ■ ------------------------------------------------------ ... J" — iuin 厂 N 1 0 签￡3弼 5M1 4001- HL 355J LFD 1N4I4A o oiOl- A IS+14U 17 IN4OQ2 H8 10k E 4003-
音频功放保护电路分析与维修 https://www.doczj.com/doc/402801949.html,/ 2008-1-7 19:59:43 音频功放保护电路分析与维修 在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。 一、分离元件保护电路 图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。放大器刚接通电源时，+56V电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。 v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。当输出端的电位是正偏移时，V129导通。反之，当输出端的电位是负偏移时V126导通。无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。 当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。
图2所示是天逸AD-5100A型AV放大器功放保护电路。J1、J2为接在功放输出端的继电器。刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实现开机延时保护功能。当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过+0．7V，或低于-0．23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬声器，实现功放输出端的直流电压偏移保护。 当功放输出极短路或负载过重时，使功放输出级的电流过大(超过8A)，R67或R70两端电压达到约2V时，可使Q29或Q30导通，Q31也随之导通，使IC2 1脚输入一电压值，使J1、J2释放，断开扬声器，实现功放末级电流过载保护。电源变压器交流40V绕组的一端，经D32、R59加至IC2 4脚，关机时，交流电压瞬时消失，而其他直流供电暂没消失，J1、J2瞬时释放，扬声器断开，以避免关机时的冲击。
扩音器电路 手提式D类扩音器CD4046 TWH8751 TWH8751 手提式D类扩音器电路如图1所示。这是一款用锁相环CD4046和TWH8751大功率开关集成电路制作的手提式D 类扩音器(俗称大声公、叫卖器、电喇叭)。 音频信号由IC2锁相环电路的9脚输入，经内部压控振荡器VCO转换成变频方波，再通过内部相位比较器1比较放大后从2脚输出，通过VT1去推动IC3工作，然后由IC3推动扬声器发音。IC2锁相环电路的9脚无信号输入时，2脚输出电平为0V，IC3停止工作。 图1电路中，VT1选用9014，VD1选用1N4001，IC1运放选用CA3160，IC2锁相环电路选用CD4046，IC3选用达华电子厂生产的大功率开关集成电路TWH8751，也可用大功率的场效应管及达林顿管等代用。
对讲扩音器 如图画出了对讲扩音器一个方向的电路(另一个方向的电路与此完全同)。其核心元件是ICl四运放集成电路LM324，对讲两个方向的放大电路各使用其中两个运算放大器。话筒BM1采用灵敏度很高的微型驻极体发话器，其型号为84G9，焊接时应注意正负极性。两级运放ICl-1、ICl-2及外围元件构成固定偏置的负反馈放大器。R7、R11为负反馈电阻，用来改善电路的稳定性。电位器RPl用于工作点的微调，使波形上下对称，可减小非线性失真。ICl-2输出的音频信号经三极管VTl、VT2组成的互补射随功率放大电路放大后，推动喇叭BLl发出响亮的声音。电阻Rl、电容C3组成退耦滤波电路，用来减小电源交流声。
性能优良的便携式扩音机电路图 电子爱好者或维修人员有时外出做广告宣传或播放乐曲时，往往需要一种单端低压直流供电而又能输出大功率的便携式扩音机，而一般便携式录音机放音又往往不大，这里介绍一款性能优良的便携式扩音机电路、或许能满足您的需要。该电路虽然结构简单，但非常实用，它采用蓄电池供电，输出功率强劲。电路原理：电路原理如图所示，它包括话筒输入和线路输入两个通道，苏州部分采用飞利浦公司推出的音频功率放大集成电路TDA1519，该电路具有工作电源电压范围宽、增益高、输出功率大、失真度小，外围元件少等特点，并具有负载短路、开路、过热等保护功能，TDA1519的优良性能决定了扩音的优越性，图中S为扩音机的静噪控制开关‘；整流管1N5404是为防止蓄电池反接烧毁集成电路而设置的。扩音机的扬声器要求不低于10W，以充分发挥其功率大的特点。集成电路的散热板要有足够的面积，以保证在任何条件下都能正常工作。

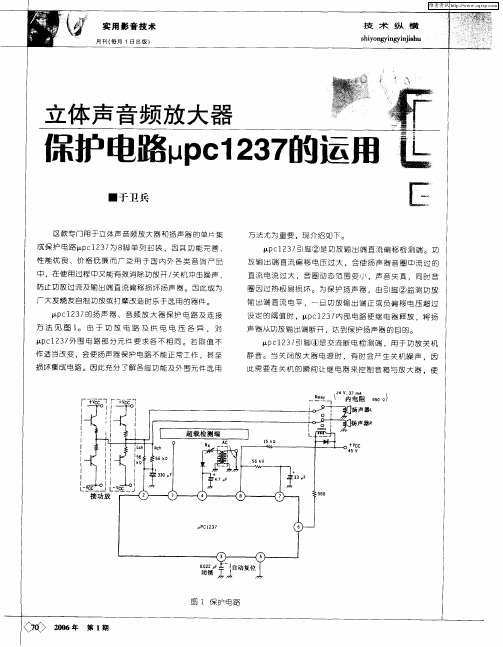

还是补上来吧，uPC1237是一款经典的喇叭保护IC，具有很宽的工作电压范围（25～60V），具备开机延迟、功放输出端直流漂移检测、即时关机功能。 上图中， J2从功放变压器一绕组中取出交流，整流滤波后供给8脚，为IC提供工作电源； 7脚为延时检测，通过R5、C4提供延时，延时后6脚控制常开继电器闭合，喇叭开始工作，避免了开机冲击； J1、J3接功放左右声道输出，2脚为功放输出中点直流漂移检测，当检测到有直流输出时（一般为零点几伏），切断继电器，保护喇叭； 4脚为关机检测，因为4脚是从功放变压器取电，且滤波电容较小，当关闭功放电源时，马上能检测到电压跌落，继而切断继电器，此时功放因为有大容量滤波电容存在不会马上停止 工作，而喇叭已被切断，从而避免了关机冲击。
音频功放保护电路分析与维修 在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。 一、分离元件保护电路 图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。放大器刚接通电源时，+56V 电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。 v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。当输出端的电位是正偏移时，V129导通。反之，当输出端的电位是负偏移时V126导通。无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。 当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。 二、uPC1237保护电路
奇声AV-388D后级功放音箱喇叭保护电路图及原理详解 奇声AV-388D后级功放电路及原理详解 图3是奇声AV-388D后级功放的保护触发、驱动电路。直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。无论左右声道出 现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。 图奇声AV-388D后级功放电路(可另存至本地电脑放大观看) 图中。保护驱动电路是一个以Q13、Q12为核心的施密特触发器。选择合适的R28、R27、 R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。此时，Q12的射极电流流 过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3 处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。当检测电路或 开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13 由截止翻转到导通状态，同时出现正反馈过程： UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b ↑。 Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出 翻转为第三稳态，继电器释放，进入保护状态。当触发器输入端的保护电压下降(如：开机 延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳 态过程相反的正反馈。Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。 电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。另外．由 于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。继电器 吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流 绕过R43的阻碍，经C22直通,使继电器迅速吸合。吸合后，C22也被充满电，继电器的维
三、扬声器保护电路 目前几乎所有的功放电路(特别是大功率的功放电路)都采用 OCL(或BTL)电路，即采用直接耦合输出级（其输出端无耦合电容）。由于 OCL功放电路的输出端与功放电路直接相连，一旦功放电路出现中点直流偏位,直流电压直接加至音箱,低音扬声器则可能被烧毁。扬声器保护电路在功放出现直流偏位时立即断开音箱，达到保护的目的。AV放大器的扬声器保护电路一般还具有开机静噪和输出级过流保护功能，如图3所示： 图3 （1）中点保护功能 当放大器正常工作时，其输出只有交流信号而无明显的直流分量，桥式检测器不工作，保护电路不启动，继电器吸合。当某声道出现正、负直流电压时，被R4（R5）及C1、C2低通滤波后加至桥式检测器的A点与地端，若直流偏位绝对值大于2V，T3获得正偏而导通，T4、T5导通，T6截止，继电器释放，D2截止，T7、T8组成的单稳态电路工作，LED1闪烁，电路处于保护状态。 （2）开机静噪功能 接通电源瞬间，C3近似于短路，+15V经 R7、 R9、T5的b-e、R13为 T5提供正向基极偏流，T5迅速导通，T6截止，继电器不吸合，扬声器未接入放大器，避免了开机时浪涌电流对扬声器的冲击。延时数秒后， C3两端已建立了较高的上正下负直流电压，此时 C3等效于开路，T5失去偏流转为截止。+15电源经 R10、Rll和 R12分压为T6提供偏流，T6转为导通，继电器吸合，扬声器与放大器连通进入正常工作。与此同时，因 T6导通，其集电极电位降低，+15V经LEDl、 R17、 D2、 T6的c-e、 R13构成回路，LED1点亮，由 T7、T8及其外围元件构成的多谐振荡器停振。 （3）功放输出过流保护功能 当功放输出电流超过一定限度（由输出管发射极电阻及T1基极回路电阻参数决定）时，T1导通，引起T4、T5导通，T6截止，继电器释放，负载（音箱）被断开，使过流不至持续持续下去。 四、输出级的偏置电路 为了减小交越失真,功放输出必须设置偏置电路。常用的偏置电路如图4所示：
扬声器保护电路 一、工作原理扬声器保护电路如图1所示。主要由中点电位检测电路、延时电路及继电器等组成。电路工作过程是：在接通音响电源的瞬间，因电容C3两端电压不能突变，可视为短路，则时基电路555的②、⑥脚电位高于2/3 Vcc，故555处于复位状态，③脚输出低电平，晶体管VT2截止，继电器JK常开触点不动作。同时+12 V电压通过电阻R4向电容C3充电，延时约5s(秒钟)后555的②、⑥脚电位降低至1/3Vcc，555被触发置位，③脚由低电平变为高电平，晶体管VT2导通，继电器JK得电，常闭触点闭合，从而实现了延迟一段时间将扬声器接入功放，彻底消除了开机时大电流对扬声器的冲击；关闭音响电源时，+12电压很快消失，但功放输出信号并没有立即消失，同样避免了关机过程产生的冲击噪声；当功放工作异常或者意外损坏而导致中点电位过高(高于 V)时，直流电压经R1、R2限流，送至C1、C2滤波及D1～D4整流，约1～2s(秒)，晶体管VT1导通，555的④脚由高电平变低电平，555被直接复位，③脚输出低电平，晶体管VT2截止，继电器JK失电，常开触点跳开，将扬声器与功放电路断开，有效地保护了扬声器不受损坏。 改变R4、C3的参数，可调整扬声器保护电路开机延迟时间的长短，一般设为5 s(秒)即可。 二、元件选择 555一定要选用功耗很低的CMOS时基电路。VT1、VT2用9014、C1815型小功率塑封晶体管，要求电流放大倍数β>100。D1～D5均用1N4148型硅开关二极管，D6用于电源接反保护，可选用1N4001～1N4007型硅整流二极管。R1～R5均用 W五色环金属膜电阻。C1、C2用优质铝电解电容，C3要选用漏电小、精度高的钽电解电容，否则将影响延时精度。JK选用12 V/7 A双联型继电器(左、右声道各用一组)，如JZC-22F。三、制作与调试图
维修心得+修功放顺口溜 功放损坏在末端，管子电阻烧一片。 功率对管和推动，偏置保护也牵连。 查完管子查电阻，烧断变值均常见。 查尽坏件别全装，不装大管通电看。 中点电压要零伏，大管偏置是关键。 上下推动发射极，两点一伏是界限。 中点偏置达要求，再装大管保安全。 如果中点漂移大，说明前边有坏件。 差分损坏一个臂，电压放大坏一半。 修到这步最烦人，麻烦也的认真干。 左右声道坏一半，阻值对比是手段。 比好阻值有点大，说明电路有断件。 如果电阻有点小，可能管子有击穿。 大管偏置零点五，中点零伏也不偏。 这时开机带负载，一般试机都灵验。 检修功放简法 这里指的是一般功放检修法！ 1、把功放部分的电源电压降低，比如：功放部分电压是正负电压45V的就用正负20V电压来检修，这样比较安全。 2、修理功放电路时一定要把功放信号输入端对地短路。 3、有的功放是不能把功率管拆除修的，功率管拆除后，这样不能测中点电压。中点电压不是正压就是负压。而且是电源电压的或正或负值。喇叭保电路的继电器同时不能吸合。 注意！降压修理有可能保电路的继电器不能吸合。这是正常的。不要怀疑中点电压过高引起保护。 4、你怕烧功率管，你可以这样做：暂时用对管2SA940、2SC2073代用一下。因为一般家用功放不是偏甲类的。静态电流不大，不会烧管子的，但是管子一定要与散热片贴好。试音时不要开太大的声音。接小喇叭试音。 5、偏置电路上的元件参数一定要准确。偏置三极管脚位、管子类型一定要接对选对。不然的话，有你苦吃的了。 6、所用管子“互补对管”放大倍β数基本要一至。
7、各路供电压正负值一定要对称。前置电正负12V或正负15V也要对称。尤其是价廉的功放，有的前置供电压是从功放供电然后经电阻降压后给前级供给的。时间长了限流电阻阻值就会变大，一般正电压限流电阻要比负电压限流电阻坏得快。因为,一台功放里，正电压工作电路要比负电压工作电路多,也就是说:正电压的负载要比负电压的负载大。 所以,前置正负电压的不对称，会直接影响后级输出电压的不对称。 8、电路确认无误后，可以接大功率管试机。恢复原先信号输入短接点。电压也恢复，最好用个调压器，慢慢地由低至高的调压。接上喇叭听有没有不良的声音，只要电路没毛病，应该是没有任何杂声的。然后可输入音频信号听音。 9、如果开机后没开音量，不烧功放管，而开大音量或稍开点音量后就烧管子，有可能是功放管子质量有问题，碰到假管子啦！或是电路还没修好。这时可看看功放是不是发热严重。有时碰到假管子，你就不易发现了，假管子上机一工作它马上就坏的。还会损坏推动管。 用A940、C2073时也能带动小喇叭的，看它会不会烧。只要电路正常，用小管（中功率）也能听到很好的声音。甲偏置类电路就不好这样试机了。在静态电流没调大之前还是可以试机的。 10、音量电位不良也会损坏功率管子。主要表现为：声音--音量突变时，烧功率管。 11、功放前置电路修理。修前置就安全多了！分段修的特点是：不会损坏不该损坏的地方。 方法是:将前置至功放线路之间断开，功放信号输入端还是要对地短接的。防止出现意外。然后从前置至功放处这里接一只1UF的电容，再联接一只莲花插座，便于连接信号线。为安全起见，试音功放可用一般的录音机改一下，作后级功放用。有动手能力的可以自己做一台多功能修理功放机。这样就不怕烧原机功放管和喇叭箱了。 12、低档功放没有喇叭保护电路的,最简单的办法就是喇叭串一只大容量电解电容,这样就不会有直流流过喇叭了,没有直流通过喇叭，就不容易烧喇叭了。 修理前置电路，只要前置信号输出没有交流嗡嗡声和失真就行了。当然：连接用线也要用屏蔽线了。
功放喇叭保护电路 This model paper was revised by the Standardization Office on December 10, 2020
功放喇叭保护电路 大功率的家用功放的主声道均采用了OCL电路作功率放大。这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。另外。在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。 (1)直流保护： 当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。(2)过载保护： 当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。 (3)开机延时接通保护：
通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。使其音圈移位。具体电路如图2所示。该电路以Q4、Q5为中心，组成了直流电压取样检测电路。图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。同样。功率输出电路中出现负的直流失调电压时，电流经地、Q5的be结、R6(或R21)、OCL电路中点。Q5导通，也输出控制电平。这种取样检测方式为互补方式。 R1、R2、R3、R4、Q3等组成了过载检测电路(左声道的过载检测电路未画出)。R1、R2分别用来对输出级上、下臂功率管的过载情况进行取样。Q3对输出电路进行过载状态监测。R1两端的电压与功率管Q1的发射极电流成正比，该电压经过R3、R4、R2衰减分压，成为Q1发射结的正向偏压。调整R3、R4的阻值，可使此电压在额定输出状态下不能使Q3导通。当功放工作异常致使Q1严重过载时，流过R1的电流大增。从而产生足以使
8.2.4保护电路有效性的验证 一、定义 1、带电部件：在正常使用中用来通电的导体或导电部件，包括中性导体，但不包括中性保护导体（PEN 导体）。 2、裸露导电部件：电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。 3、保护导体（PE）：为防止发生电击危险而与下列部件进行电气连接的一种导体： ——裸露导电部件； ——外部导电部件； ——主接地端子； ——接地电极； ——电源的接地点或人为的中性接点。 4、中性导体（N）：与系统的中性点连接，并能够传输电能的一种导体。 5、中性保护导体（PEN）：一种同时具有中性导体和保护导体功能的接地导体。 6、故障电流：由于绝缘破坏或短路而产生的电流。 7、接地故障电流：流入接地点的故障电流。 8、对直接触电的防护：防止人体与带电部件产生危险接触的一种防护。 9、对间接触电的防护：防止人体与裸露导电部件产生危险接触的一种防护。 10、出线单元：通过它把电能输送给一个或多个出线电路的一种功能单元。 二、检测目的、适用范围 1、目的 成套设备中的保护电路可由单独的保护导体或导电结构部件组成，或由两者共同组成。 它的主要目的是提供下述保护： ——防止成套设备内部故障引起的后果； ——防止由成套设备供电的外部电路利用故障引起的后果。 2、适用范围 利用保护电路进行安全防护适用于电击防护措施中采用间接接触的防护。 电击防护措施中对于成套设备主要的防护措施有两种分为直接接触的防护和间接接触的防护。 3、间接接触的防护中采用保护电路以外的防护措施 成套设备可以提供下述不要求带有保护电路的防止间接接触的措施：（1）电路的电气隔离（2）用完全绝缘进行防护。 三、技术要求和判定准则 1、8.2.4.1通过试验检测成套设备上不同的裸露导电部件和进线保护导体之间的电阻值不应超过 0.1Ω。 2、8.2.4.2通过试验验证保护电路的短路强度。即通过模拟单相对地发生短路故障时，保护导体或保 护开关器件是否能动作切断供电线路，而不损坏保护导体及保护电路的连续性，以起到保护人身及设备的安全。 试验电压应等于额定工作电压的单相值。所用预期短路电流值应是成套设备三相短路耐受试验的预期短路电流值的60%，电压允差为0～＋5%，电流允差为0～＋5%，功率因数允差为－0.05～0 试验后判定 无论是由单独的保护导体或是由框架组成的保护电路，都不应遭受严重破坏。 试后应满足电气间隙和爬电距离的要求。 防护等级不应降低。 试后验证裸露导电部件和进线保护电路之间的电阻值不就超过0.1Ω。
功放扬声器保护电路原理 作者:佚名来源:不详录入:Admin更新时间：2008-7-27 17:32:19点击数：2 【字体： 】 目前，大功率的家用功放的主声道均采用了OCL电路作功率放大。这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。另外。在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。 功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。 (1)直流保护：当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。 (2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。 (3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。使其音圈移位。 具体电路如图2所示。该电路以Q4、Q5为中心，组成了直流电压取样检测电路。图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7放大后，输往R-S触发器。同样。功率输出电路中出现负的直流失调电压时，电流经地、Q5的be结、R6(或R21)、OCL 电路中点。Q5导通，也输出控制电平。这种取样检测方式为互补方式。
功放扬声器保护电路 原理
功放扬声器保护电路原理 作者:佚名来源:不详录入:Admin 更新时间：2008-7-27 17:32:19点击数：2 【字体：】 目前，大功率的家用功放的主声道均采用了OCL电路作功率放大。这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者会将其烧毁。另外。在部分特大功率功放中，由于输出功率非常大，在用户操作不当时，可能会持续输出数安培甚至十几安培的峰值电流，使该声道的最大输出功率远远超过功放的额定输出功率，致使扬声器烧毁。本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。 功放扬声器保护电路原理框图如图1所示，图中含有了三种保护方式。 (1)直流保护：当功率放大电路发生故障，其输出端出现的直流电压的绝对值超过设计限度时，保护电路中的直流检测电路即把它检测出来，变成控制信号。控制信号经放大后控制触发器翻转，驱动保护继电器动作，断开功率输出电路，使扬声器得到保护。同时，控制信号还启动指示电路工作，使保护指示灯闪烁报警。 (2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。 (3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。使其音圈移位。 具体电路如图2所示。该电路以Q4、Q5为中心，组成了直流电压取样检测电路。图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导通，其集电极输出控制电平，经R8、D2送Q7 放大后，输往R-S触发器。同样。功率输出电路中出现负的直流失调电压时，电流经地、Q5的be结、R6(或R21)、OCL电路中点。Q5导通，也输出控制电平。这种取样检测方式为互补方式。
特点介绍 ◇标准正弦波,失真率低,最适合测听扬声器杂音 ◇按键明确，使用、操作方便 ◇信号幅度可粗调、微调，方便获得精确电压输出 ◇对数扫频和手动调频两种方式 ◇扫频起点、终点及扫频时间可任意调节 ◇三种不同输出功率的机型选择（20W、60W、100W） ◇可手动测试Fo 值，频率可微调 ◇内置功率放大器及输出保护电路，允许输出端较长时间短路，不会损坏机器 主要用途 7116C自动扫频信号产生器是专为检测各种电声元件( Rattle & Buzz )及其动态试验而设计的仪器。既适用于喇叭、耳机、受话器、蜂鸣器、警报器等制造厂的研发部门、品管部门及生产线上使用，也适用于制造各种电声产品工厂的进料检验使用。如音响厂、电话机厂、耳机厂、音箱制造厂、电脑多媒体厂等。 技术参数 频率范围20Hz～20 kHz 幅频平坦度≦±0.25dB 扫描模式手动、自动对数扫频 正弦波失真≦0.15%, ( 20Hz ～20 kHz.) 扫频时间0.3～40 秒可调 扫频宽度大于1:1000 频率计4位数字显示. 分辨率1 Hz 误差±1 Hz. 负载阻抗≧3Ω. 最大输出功率100W 电压表3?数字,自动量程 低量程：0.000v ～3.300v. 分辨率：0.001v 高量程：3.300v ～40.00v. 分辨率：0.01v.精度：±0.6% 输出电压调节范围8 Ohms负载： 7116C( 20W ) 0 ~ 13.5 V 7116C( 60W ) 0 ~ 22.5 V 7116C ( 100W ) 0 ~ 29.5 V
特点介绍 ◇快速自动测试扬声器FO值 ◇FO(谐振频率）分4段，可选择测试，精度高 ◇简便的上、下限数值设定 ◇数字化显示，分为普通显示和测试显示，直观准确 ◇LED显示判定功能，快、准 主要用途 适合QA检验和生产线上QC检测，快速判定产品的FO值是否合格。 技术参数 频率范围16 Hz ～ 3 kHz， 4 檔: a. 16 Hz ～80 Hz. b. 54 Hz ～270 Hz. c. 180 Hz ～900 Hz. d. 600 Hz ～3 kHz. Fo测定误差≦±1 % or ±1 Hz 上、下限设定误差小于1％ 测试电压 1 Vrms ±10%. ( According to EIA Std ) 扬声器阻抗范围3Ω～100Ω, 分2档 a:3-18 b:19-100
功放的6种保护功能，以及常见的故障维修方法导读：我们在工作的时候，常会遇到忽地一下子功放就停止运作，所有的声音戛然而止，其实有时候这是功放的保护功能在起作用。同时，当功放出现故障了该怎么去排查呢？请看下面文章了解更多。 功放的六种保护功能 软启动保护 在大电流吸取量的音响设备，接通电源的瞬 间其流过的电流值可以达到其平均电流值的 4-10倍时，对电网和设备本身都是一个冲击， 严重的时候会损坏设备。 此时软启动电路能在设备开关的瞬间抑制 电流的涌入量，让它平稳的达到正常起到保护设 备和不引起电网波动的作用。通常用热敏电阻 （N T C）的负温度特性来实现这个功能。 直流保护 当功放输出级发生损坏时或静态偏置发生 偏移时都有可能输送出直流信号。而对于扬声器 来说，它的工作方式只对交流信号产生阻抗，对 于直流信号它不产生任何的阻抗（等于零阻抗），这时的电流就为无穷大，因此扬声器的线圈在直 流信号下就等同于一根发热丝会被迅速烧毁。
因此准确的快速的直流保护电路是非常重 要的。功放的直流保护启动值通常设定在2V，当大于或等于这个值的时候功放会切断输出，保护扬声器。当然，也有功放将会用烧断置的直流保险丝的方式来切断输出。 如果一台功放的直流保护电路是正常的，但是扬声器的线圈给烧掉了，只有两个原因：输入到扬声器的功率过大，或者功放输出的信号产生削顶变成方波。 短路保护 当功放的输出端由于某些原因而产生短路 的时候，功放输出的电流就会在自身线路循环且变成无穷大。这样的情况是非常危险的，因此必须有准确快速的短路保护电路来保护功放设备。【每台功放都必须得有短路保护的功能，生命安危，不可忽视啊。】 通常情况下，功放在短路发生的时候，首先它会控制输入信号降低它的幅度甚至到零，如果情况没有改善（流过功放部的电流还是超过安全值），它就会抑制输出电流，让在功放部流过的电流始终低于输出级晶体管的安全值。
TDA1521制作15W双声道功放电路图 ------------------------------------------------- 常用伴音电路－TDA1521 该电路摘自长虹C2191，为OTL双声道接法。 TDA1521引脚功能及参考电压： 1脚：11V——反向输入1（L声道信号输入） 2脚：11V——正向输入1 3脚：11V——参考1（OCL接法时为0V,OTL接法时为1/2Vcc） 4脚：11V——输出1（L声道信号输出） 5脚：0V——负电源输入（OTL接法时接地） 6脚：11V——输出2（R声道信号输出） 7脚：22V——正电源输入 8脚：11V——正向输入2 9脚：11V——反向输入2（R声道信号输入）
TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。其电路设有等待、静噪状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。 1、本功放板经过精心设计、布局。板材选用1.6mm的优质玻璃纤维板，焊盘喷锡制造（尺寸：7.5cm*7cm)。 2、本功放板输出不失真功率为：15W*2。散热片尺寸为 76MM*43MM*22MM. 3、整流为3A，200V的HER303快恢复二极管，电源滤波和退偶电容选用日本黑金刚105°长寿命电容，高频滤波为松下CBB无极电容。耦合为橘红色的飞利浦补品电容，贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。芯片为原装的飞利浦TDA1521(非台湾产）。 4、优质的元件和合理的设计保证了本功放板的音质十分出色。（本功放板实物和图片完全相同）。整流快恢复二极管是原装库存的，管脚有少许氧化，焊接前请用刀片清理好管脚的氧化层再焊接，防止虚焊！ 5、电源建议选用交流双12V输出，功率不小于30W的变压器。散热片注意要和地绝缘！ 实物拍摄图片：
