开关电源技术发展趋势浅谈
2009-12-3 7:45:23
开关电源是利用现代电力电子技术,采用功率半导体器件作为开关,通过控制开 关晶体管开通和关断的时间比率(占空比),调整输出电压,维持输出稳定的一种电 源.早在 20 世纪 80 年代计算机电源全面实现了开关电源化,率先完成计算机电源换 代,进入 90 年代开关电源已广泛应用在各种电子,电器设备,程控交换机,通讯, 电力检测设备电源和控制设备电源之中.开关电源一般由脉冲宽度调制(PWM)控 制 IC 和 MOSFET 构成.开关电源和线性电源相比,两者的成本都随着输出功率的增 加而增长,但两者增长速率各异.线性电源成本在某一输出功率点上,反而高于开关 电源,这一点称为成本反转点.随着电力电子技术的发展和创新,使的开关电源技术 也不断的创新,这一成本反转点日益向低输出电力端移动,从而为开关电源提供了广 阔的发展空间. 开关电源高频化使其发展的方向,高频化使开关电源小型化,并使开关电源更进 入更广泛的应用领域,特别是在高新技术领域的应用,推动了高技术产品的小型化, 轻便化.另外开关电源的发展与应用在节约能源,节约资源及保护环境方面都具有重 要的意义. 开关电源的发展方向是高频,高可靠,低耗,低噪声,抗干扰和模块化.由于开 关电源轻,小,薄的关键技术是高频化,因此国外各在开关电源制造商都致力同步开 发新型高智能化的元器件,特别是改善二次整流器件的损耗,并在功率铁氧体 (Mn-Zn)材料上加大科技创新,以提高在高频率和较大磁通密度(Bs)下获得高的 磁性能,而电容器的小型化也是一项关键技术.SMT 技术的应用使得开关电源取得 了长足的进展,在电路板两面布置元器件,以确保开关电源的轻,小薄.开关电源的 高频化就必然对传统的 PWM 开关技术进行创新, 实现 ZVS, ZCS 的软开关技术已成 为开关电源的主流技术,并大幅提高了开关电源的工作效率.对联高可靠性指标,美 国的开关电源生产商通过降低运行电流,降低结温等措施以减少器件的应力,使得产 品的可靠性大大提高. 模块化是开关电源发展的总体趋势,可以用模块化电源组成分布式电源系统,可 以设计成 N+1 冗余电源系统,并实现并联方式的容量扩展.针对开关电源运行噪声 大这一缺点,若单独追求高频化,其噪声也必将随着增大,而用部分谐振转换电路技 术,在理论上即可实现高频化又可降低噪声,但部分谐振转换技术实际应用仍存在着 技术问题,故仍需在这一领域开展大量的工作,使得多项技术得以实用化.电力电子 技术的不断创新,开关电源产业有着广阔的发展前景.要加快我国开关电源产业的发 展速度就必须走技术创新之路,走出有中国特色的产学研联合发展之路,为我国国民 经济的高速发展做出贡献.
开关电源发展趋势
标签:转贴 开关 电源 发展 趋势 时间:2008-09-25 10:48:40 点击:1267 回帖:5 上一篇:艺术品复制技术下一篇:[转贴]光电传感器基础知识 随着电子技术的高速发展,电子系统的应用领域越来越广泛,电子设备的种类也越来越多,电子设备与人 们的工作,生活的关系日益密切.任何电子设备都离不开可靠的电源,它们对电源的要求也越来越高.电 子设备的小型化和低成本化使电源以轻,薄,小和高效率为发展方向. 传统的晶体管串联调整稳压电源是连续控制的线性稳压电源.这种传统稳压电源技术比较成熟,并且 已有大量集成化的线性稳压电源模块,具有稳定性能好,输出纹波电压小,使用可靠等优点.但其通常都 需要体积大且笨重的工频变压器与体积和重量都很大的滤波器.由于调整管工作在线性放大状态,为了保 证输出电压稳定,其集电极与发射极之间必须承受较大的电压差,导致调整管功耗较大,电源效率很低, 一般只有45%左右. 另外,由于调整管上消耗较大的功率,所以需要采用大功率调整管并装有体积很大的散热器,很难满足现 代电子设备发展的要求.20世纪50年代,美国宇航局以小型化,重量轻为目标,为搭载火箭开发了开 关电源.在近半个多世纪的发展过程中,开关电源因具有体积小,重量轻,效率高,发热量低,性能稳定 等优点而逐渐取代传统技术制造的连续工作电源,并广泛应用于电子整机与设备中.20世纪80年代, 计算机全面实现了开关电源化,率先完成计算机的电源换代.20世纪90年代,开关电源在电子,电器 设备,家电领域得到了广泛的应用,开关电源技术进入快速发展期. 开关型稳压电源采用功率半导体器件作为开关,通过控制开关的占空比调整输出电压.以功率晶体管 (GTR)为例,当开关管饱和导通时,集电极和发射极两端的压降接近零;当开关管截止时,其集电极 电流为零.所以其功耗小,效率可高达70%-95%.而功耗小,散热器也随之减小.开关型稳压电源 直接对电网电压进行整流,滤波,调整,然后由开关调整管进行稳压,不需要电源变压器.此外,开关工 作频率为几十千赫,滤波电容器,电感器数值较小.因此开关电源具有重量轻,体积小等优点. 另外,由于功耗小,机内温升低,提高了整机的稳定性和可靠性.而且其对电网的适应能力也有较大 的提高,一般串联稳压电源允许电网波动范围为220±10%,而开关型稳压电源在电网电压在110- 260伏范围内变化时,都可获得稳定的输出电压. 开关电源的高频化是电源技术发展的创新技术,高频化带来的效益是使开关电源装置空前地小型化,并使 开关电源进入更广泛的领域,特别是在高新技术领域的应用,推动了高新技术产品的小型化,轻便化.另 外开关电源的发展与应用在节约资源及保护环境方面都具有深远的意义. 目前市场上开关电源中功率管多采用双极型晶体管,开关频率可达几十千赫;采用MOSFET的开 关电源转换频率可达几百千赫.为提高开关频率,必须采用高速开关器件.对于兆赫以上开关频率的电源 可利用谐振电路,这种工作方式称为谐振开关方式. 它可以极大地提高开关速度,理论上开关损耗为零,噪声也很小,这是提高开关电源工作频率的一种 方式.采用谐振开关方式的兆赫级变换器已经实用化.开关电源的技术追求和发展趋势可以概括为以下四 个方面.
一,小型化,薄型化,轻量化,高频化———开关电源的体积,重量主要是由储能元件(磁性元件和 电容)决定的,因此开关电源的小型化实质上就是尽可能减小其中储能元件的体积;在一定范围内,开关 频率的提高, 不仅能有效地减小电容, 电感及变压器的尺寸, 而且还能够抑制干扰, 改善系统的动态性能. 因此,高频化是开关电源的主要发展方向. 二,高可靠性———开关电源使用的元器件比连续工作电源少数十倍,因此提高了可靠性.从寿命角度出 发,电解电容,光耦合器及排风扇等器件的寿命决定着电源的寿命.所以,要从设计方面着眼,尽可能使 用较少的器件,提高集成度.这样不但解决了电路复杂,可靠性差的问题,也增加了保护等功能,简化了 电路,提高了平均无故障时间. 三,低噪声———开关电源的缺点之一是噪声大.单纯地追求高频化,噪声也会随之增大.采用部分 谐振转换回路技术,在原理上既可以提高频率又可以降低噪声.所以,尽可能地降低噪声影响是开关电源 的又一发展方向. 四,采用计算机辅助设计和控制———采用CAA和CDD技术设计最新变换拓扑和最佳参数,使开 关电源具有最简结构和最佳工况. 在电路中引入微机检测和控制, 可构成多功能监控系统, 可以实时检测, 记录并自动报警等. 开关电源的发展从来都是与半导体器件及磁性元件等的发展休戚相关的.高频化的实现,需要相应的 高速半导体器件和性能优良的高频电磁元件.发展功率MOSFET,IGBT等新型高速器件,开发高 频用的低损磁性材料, 改进磁元件的结构及设计方法, 提高滤波电容的介电常数及降低其等效串联电阻等, 对于开关电源小型化始终产生着巨大的推动作用. 总之,人们在开关电源技术领域里,边研究低损耗回路技术,边开发新型元器件,两者相互促进并推 动着开关电源以每年超过两位数的市场增长率向小型,薄型,高频,低噪声以及高可靠性方向发展.

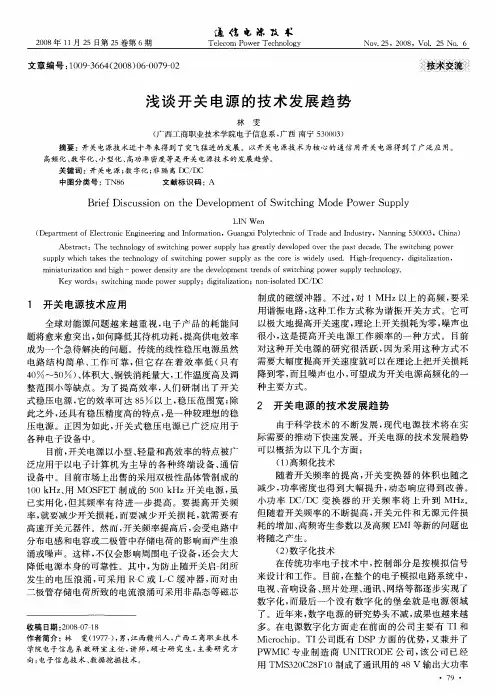

浅谈开关电源技术发展趋势
2009-08-03 来源:工控商务网 浏览:131
开关电源因具有体积小,重量轻,效率高,发热量低,性能稳定等优点而逐渐取代传统 技术制造的连续工作电源,并广泛应用于电子整机与设备中.20 世纪 80 年代,计算机全面 实现了开关电源化,率先完成计算机的电源换代.20 世纪 90 年代,开关电源在电子,电器 设备,家电领域得到了广泛的应用,开关电源技术进入快速发展期. 开关型稳压电源采用功率半导体器件作为开关,通过控制开关的占空比调整输出电压. 以功率晶体管(GTR)为例,当开关管饱和导通时,集电极和发射极两端的压降接近零;当开 关管截止时,其集电极电流为零.所以其功耗小,效率可高达 70%-95%.而功耗小,散热器 也随之减小.开关型稳压电源直接对电网电压进行整流,滤波,调整,然后由开关调整管进 行稳压,不需要电源变压器.此外,开关工作频率为几十千赫,滤波电容器,电感器数值较 小.因此开关电源具有重量轻,体积小等优点. 另外,由于功耗小,机内温升低,提高了整机的稳定性和可靠性.而且其对电网的适应 能力也有较大的提高,一般串联稳压电源允许电网波动范围为 220±10%,而开关型稳压电 源在电网电压在 110-260 伏范围内变化时,都可获得稳定的输出电压.
开关电源的高频化是电源技术发展的创新技术, 高频化带来的效益是使开关电源装置空 前地小型化,并使开关电源进入更广泛的领域,特别是在高新技术领域的应用,推动了高新 技术产品的小型化, 轻便化. 另外开关电源的发展与应用在节约资源及保护环境方面都具有 深远的意义. 目前市场上开关电源中功率管多采用双极型晶体管,开关频率可达几十千赫;采用 MOSFET 的开关电源转换频率可达几百千赫.为提高开关频率,必须采用高速开关器件.对 于兆赫以上开关频率的电源可利用谐振电路,这种工作方式称为谐振开关方式. 它可以极大地提高开关速度,理论上开关损耗为零,噪声也很小,这是提高开关电源工 作频率的一种方式. 采用谐振开关方式的兆赫级变换器已经实用化. 开关电源的技术追求和 发展趋势可以概括为以下四个方面. 一,小型化,薄型化,轻量化,高频化———开关电源的体积,重量主要是由储能元件 (磁性元件和电容) 决定的, 因此开关电源的小型化实质上就是尽可能减小其中储能元件的 体积;在一定范围内,开关频率的提高,不仅能有效地减小电容,电感及变压器的尺寸,而 且还能够抑制干扰,改善系统的动态性能.因此,高频化是开关电源的主要发展方向. 二, 高可靠性———开关电源使用的元器件比连续工作电源少数十倍, 因此提高了可靠 性. 从寿命角度出发, 电解电容, 光耦合器及排风扇等器件的寿命决定着电源的寿命. 所以, 要从设计方面着眼,尽可能使用较少的器件,提高集成度.这样不但解决了电路复杂,可靠 性差的问题,也增加了保护等功能,简化了电路,提高了平均无故障时间. 三,低噪声———开关电源的缺点之一是噪声大.单纯地追求高频化,噪声也会随之增 大.采用部分谐振转换回路技术,在原理上既可以提高频率又可以降低噪声.所以,尽可能 地降低噪声影响是开关电源的又一发展方向. 四,采用计算机辅助设计和控制———采用 CAA 和 CDD 技术设计最新变换拓扑和最佳 参数,使开关电源具有最简结构和最佳工况.在电路中引入微机检测和控制,可构成多功能 监控系统,可以实时检测,记录并自动报警等. 开关电源的发展从来都是与半导体器件及磁性元件等的发展休戚相关的. 高频化的实现, 需要相应的高速半导体器件和性能优良的高频电磁元件.发展功率 MOSFET,IGBT 等新型高 速器件,开发高频用的低损磁性材料,改进磁元件的结构及设计方法,提高滤波电容的介电 常数及降低其等效串联电阻等,对于开关电源小型化始终产生着巨大的推动作用.
开关稳压电源设计说明书 学生姓名： 学号： 专业班级：物电学院电子2班报告提交日期： 2014年5月20日 湖南理工学院物电学院
目录 一、设计任务及要求 (2) 1、设计任务 (2) 2、设计要求 (2) 二、基本原理与分析 (2) 三、方案设计 (5) 1、开关器件的选择 (5) 2、参数的设定 (5) 四、电路设计 (5) 1、电路整体设计 (5) 2、电路工作原理 (5) 五、总结 (7) 六、参考文献 (7)
一、设计任务及要求 1、设计任务 设计一手机开关型电池充电器，满足： （1）开关电源型充电； （2）输入电压220V，输出直流电压自定； （3）恒流恒压； （4）最大输出电流为:I max＝1.0 A; 2、设计要求 （1）合理选择开关器件； （2）完成全电路理论设计、绘制电路图； （3）撰写设计报告。 二、基本原理与分析 随着电子技术和集成电路的飞速发展，开关稳压电源的类型越来越多，分类方法也各不相同，如果按照开关管与负载的连接方式分类，开关电源可以分为串联型、并联型和变压器耦合（并联）型3种类型。下面分别对这三种类型的开关电源做一些简单的介绍。 （1）串联型。 图1所示的开关电源是串联型开关电源，其特点是开关调整管VT与负载R L串联。因此，开关管和续流二极管的耐压要求较低。且滤波电容在开关管导通和截止时均有电流，故滤波性能好，输出电压U0的纹波系数小，要求储能电感铁心截面积也较小。其缺点是：输出直流电压与电网电压之间没有隔离变压器，即所谓“热地盘”，不够安全；若开关管部短路，则全部输入直流电压直接加到负载上，会引起负载过压或过流，损坏元件。因此，输出端一般需加稳压管加以保护。 根据稳压条件可得：（U i-U0）T1/L=U0T2/L 即 U0=U1T1/（T1+T2）=（T1/T）U i，σ=T1/T 由上式可见，可以通过控制开关管激励脉冲的占空比σ来调整开关电源的输出电压U0。
1绪论 随着电力电子技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。 1．1 直流稳压电源的发展 直流稳压电源是电子、电器、自动化设备中最基本的部分。传统的转换方法设计制作的电源，其效率低，损耗大，温升高。加上多路电压输出，而各个电压的等级、质量要求又不相同时，使之传统的串联稳压式电源越来越难于得到解决。如图1-1所示的串联式线性稳压电源，就属此类。 图1-1 晶体管串联式线性稳压电源 当今计算机及自动化设备上大多数控制电源都向低压大电流，高效率，重量轻、体积小的方向发展。在这种要求面前首先得到发展的是晶体管串联式开关稳压电源，如图1-2所示。 图1-2 晶体管串联式开关稳压电源
随着电力电子技术的发展，大功率开关晶体管、快恢复二极管及其它元器件的电压得到很大的提高，这为取消稳压电源中的工频变压器，发展高频开关电源创造了条件。由于它不需要工频变压器，故称无工频变压器开关式直流稳压电源。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一成本反转点。随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。它使电源在小型化、轻量化、高效率等方面又迈进了一步。图1-3是无工频变压器的开关电源的方框图。 图1-3 无工频变压器的开关电源原理框图 无工频变压器开关稳压电源，有如下的优点： 1.效率高。一般在80～90%以上。 2.体积小、重量轻，随着频率的提高，收效更显著。 3.稳压范围广，一般交流输入80～265V，负载作大幅度变化时，性能很好。 4.噪声低，声频在20kHz以上时，已是人耳听不到的超声波，而开关电源的工作频率一般都大于此频率； 5.性能灵活，通过输出隔离变压器，可得到低压大电流、高压小电流；一个开关控制的一路输入可得到多路输出以及同号、反号等输出； 6.电压维持时间长，为了适应交流停电时，计算机、现代自动化控制设备电源转换的需要，开关电源可在几十毫秒内保证仍有电压输出； 7.可靠性大，当开关损坏时，也不会有危及负载的高电压出现。 无工频变压器开关稳压电源的不足之处： 1.输出纹波较大，约有10～100mV的峰峰值；
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主 要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每 一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器(板载的10W降压Buck 变换器)。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在 系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙 之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使 用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。 更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+5.0V 额定输出电流： 2.0A 过电流限制： 3.0A 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +5.0V*2A=10.0W(最大) 输入功率： Pout/估计效率=10.0W／0.90=11.1W 功率开关损耗 (11.1W-10W) * 0．5=0.5W 续流二极管损耗： (1l.lW-10W)*0.5=0.5W 输入平均电流 低输入电压时 11.1W／10V=1.1lA 高输入电压时： 11.1W／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
开关电源技术规格书 Switching Power Supply Specification 型号Model： 1305AC 拟制(Editor) ：段家贵 审核(Verifier) ： 批准(Approver) ： 版本(Edition) ：1305 1、总则Introduction 该款电源参考intel提出的ATX12V V2.31标准设计制造，额定输出功率90W。 。 The Power Supply was designed reference Intel Power Supply Design Guide ATX12V 2.31. Rated output total power is90W. 2、电气特性Electrical 2.1、 2.2、直流精度 [鍵入文字]
注：当+12V处于峰值电流负载时，输出电压范围为±10%。 Note: At +12VDC peak loading, regulation at the +12V outputs can go to ±10%. 2.3、直流功率分布Typical Power Distribution 2.4、 注意：1、噪声与纹波的测试带宽为10Hz～20MHz； 2、在测试噪音与纹波期间，用一个0.1UF瓷片电容和10UF的电解电容并接在输出端上。 Note: 1、Ripple and noise are defined as periodic or random signals over a frequency band of 10Hz to 20 MHz. 2、Measurements shall be made with an oscilloscope with 20 MHz of bandwidth. Outputs should be bypassed at the connector with a 0.1μF ceramic disk capacitor and a 10 μF electrolytic capacitor to simulate system loading. 2.5、电源效率Efficiency 在25℃下，直流输入11.4V-12.6V 、Intel规定的满负载条件下，电源效率不小于80%。 The efficiency of the power supply should be greater than or equal to 80%, at nominal input voltage of DC 11.4V-12.6V input, under the load conditions defined in the form factor specific sections of intel PSDG, at 25℃。
开关电源测试规范 By ZGQ 一、概述 本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。 测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。下面是开关电源一些测试项目： 1.功能(Functions)测试： ·电压调整率测试(Line Regulation Test) ·负载调整率测试(Load Regulation Test) ·输出纹波及噪声测试(Output Ripple & Noise Test) ·功率因数和效率测试(Power Faction & Efficiency Test) ·能效测试（Energy Efficiency Test） ·上升时间测试（Rise Time Test） ·下降时间测试（Fall Time Test） ·开机延迟时间测试（Turn On Delay Time Test） ·关机保持时间测试（Hold Up Time Test） ·输出过冲幅度测试(Output Overshoot Test) ·输出暂态响应测试（Output Transient Response Test） 2.保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short Circuit Protection) ·过电流保护(OCP, Over Current Protection) 3.安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 4.电磁兼容(Electromagnetic Compliance)测试： 5.可靠性(Reliability)测试： 6.其他测试： 二、电气特性(Electrical Specifications)测试
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
1 绪论 1 绪论 1.1 前言 电力电子学是综合应用电工理论、电子技术及控制理论等，利用电力电子(功率半导体)器件控制或变换电能，以达到合理而高效率地使用能源。它是电力、电子、控制三大电气工程技术领域之间的交叉学科。 电力电子技术是近年来最活跃的研究领域之一。作为联系弱电与强电的纽带，电力电子技术提供了控制电功率流动与改变电能形态的有力手段，在小至数瓦，大至数千千瓦乃至数十兆瓦的范围内都得到了广泛应用。随着功率半导体制造技术、微电子技术、计算机技术，以及控制理论的不断进步，电力电子技术向着大功率、高频化及智能化方向发展，应用的领域将更加广阔。 1.2国内外电源技术发展概况 电力电子技术与装置的市场需求与日俱增，其中电源是电力电子技术的主要应用领域之一。随着微电子制造技术的进步，计算机、通信设备、家用电器得到飞速发展，这些设备内部往往需要采用直流稳压电源供电。很多关键的设备还需要不间断电源，以确保市电停电时设备仍能工作。 近年来，随着电力电子技术的迅猛发展，新的电子元器件、新电磁材料、新变换技术、新控制理论及新的软件不断的出现并应用到开关电源，使开关电源达到了频率高、效率高、功率密度高、功率因数高、可靠性高。因此，许多领域，例如邮电通信、军事装备、交通设施、仪器仪表、工业设备、家用电器等都越来越多的应用开关电源，并取得了显著效益。 随着芯片集成度的不断提高，电子设备内功能部件的体积不断减小，因而要求设备内部电源的体积和重量不断减小。提高开关频率是减小开关电源体积和重量的基本措施，因为变压器和电感电容等滤波元件的体积和重量随频率的提高而减小。高频化、小型化、模块化和智能化是直流开关电源的发展方向。高频化是小型化和模块化的基础，目前开关频率为数百kHZ至数MHz的开关电源已有使用。功率重量比或功率体积比是表征电源小型化的重要指标，50w/in的开关电源早已上市，目前己向120W/in 发展。模块化与小型化分不开，同时模块化可提高电源的可靠性，简化生产与使用。模块电源的并联串联和级联既便于用户使用，也便于生产。智能化是便于使用和维修的基础，无人值守的电源机房、航空和航天器电源系统等都要求高度智能化，以实现正常、故障应急和危急情况下对电源的自动管理。 现代越来越复杂的电子设备对电源提出了各种各样的负载需求。一个特定用途的电源装置，应当具有符合负载要求的性能参数和外特性，这是基本的要求。安全可靠
高效率开关电源设计实 例 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器()。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+ 额定输出电流： 过电流限制： 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +*2A=(最大) 输入功率： Pout/估计效率=／= 功率开关损耗* 0．5= 续流二极管损耗：*= 输入平均电流 低输入电压时／10V= 高输入电压时：／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
开关电源的分类及运用 1．开关电源的分类 开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 1.1DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton （通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路由以下几类： （1）Buck电路降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。 （2）Boost电路升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。 （3）Buck-Boost电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。 （4）Cuk电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压UI,极性相反，电容传输。 当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制
造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为（6、2、10、17）W/cm3，效率为（80-90）%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200~300）kHz，功率密度已达到27W/cm3，采用同步整流器（MOS-FET代替肖特基二极管），是整个电路效率提高到90%。 1.2AC/DC变换 AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为整流，功率流由负载返回电源的称为有源逆变。AC/DC变换器输入为50/60Hz的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就限制AC/DC电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。 AC/DC变换按电路的接线方式可分为，半波电路、全波电路。按电源相数可分为，单项、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。
安规知识解读 以下如未特别说明，安规要求均指GB4943-2001 1、基本绝缘：对防电击提供基本保护的绝缘。 2、加强绝缘：除基本绝缘外施加的独立的绝缘，用于确保基本绝缘一旦失效时仍 能防止电击。 3、电气间隙（clearance）：两个导电零部件之间的最短空间距离。 4、爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短 路径。 5、Y1电容可以认为具有加强绝缘的功能。 初—次级跨接的电容用Y1 初—地之间可用Y2电容(1.5.7.1) ?工程师设计时常见错误： 没有Y1和Y2电容的使用概念，以致初---次级之间也“不知不觉”地用了Y2电容。 6、设备的防电击保护类别： Ⅰ类设备：采用基本绝缘，而且有保护接地导体； Ⅱ类设备：采用双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施； Ⅲ类设备：SELV供电，且不会产生危险电压； 7、电源上的铭牌标示 i.电源额定值标志 1）额定电压及电流 对具有额定电压范围的设备:
100V—240V; 2.8A 100V—240V; 2.8—1.1A 200V—240V; 1.4A 对多个额定电压: 120/ 220V ; 2.4/1.2A 2)电源的性质符号: 直流——交流~(GB8898-2001) ii.制造厂商名称或商标识别标记 iii.型号 iv.符号“回”，仅对Ⅱ类设备适用。
?工程师设计时常见错误： Ⅱ类设备大标贴没有“回”字符 没有LOGO或LOGO与认证证书不是同一公司 交流输入性质用“AC”表示，不用“~”表示 具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V; 2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A” 或“120/ 220V ; 1.2/2.4A” 8、保护接地和等电位连接端子标示 预定要与保护接地导线相连的接线端子 应标示符号，该符号不能用于其它接地端子。 对保护连接导线的端子不要求标示，
一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
烟台工程职业技术学院机电工程系电子专业 11 级 毕业论文 题目:一个开关电源 姓名:奚文龙学号:2011100015 指导老师(签名): 蒋家响 二〇一三年六月十二号
摘要：本系统以Buck-Boost复合型降压电路为核心，采用主从设置法并联两个DC/DC模块，其中一个为主模块提供稳定电压，作为电压源。另一个模块作为从模块提供可变电压以改变电流比。以DSP为主控制器，输出两路占空比可变的PWM信号。通过电压采样，根据反馈信号对主模块PWM信号做出调整，进而实现对主模块的电压外环控制。通过电流采样，根据反馈信号对从模块PWM信号做出调整，进而实现对从模块的电流内环控制。使整个模块实现输出直流电压稳定在8V，根据题目要求自动分配电流。同时系统具有输出过流保护和输入欠压保护功能，且可以实现对输出电压和输出电流的测量和检测。 关键词：Buck-Boost复合降压电路主从模式 DSP IR2110 Abstract：This system is based on the Buck circuit ，Master-slave method set two parallel DC / DC modules,One of the main module as to provide a stable voltage, as a voltage source. Another module provides a constant current from the module as a current source. The system is based on DSP controller, The DSP to output PWM signal. By sampling the voltage,according to the feedback signal to the PWM signal to adjust the main module. Through the current sampling, according to the feedback signal to adjust the PWM signal from the module, Conduct ing reliable closed-loop control, thus achieving control from the module. So that the whole module output DC voltage from 8V.Based questions requirement that the current automatic distribution.At the same time the system has output current protection and input undervoltage protection, and can achieve the output voltage and output current measurement and testing. 目录
《开关电源技术》课程教学大纲 课程代码： 060432005 英文名称： Switching Power Supply Technology 总学时： 32 其中实践学时： 0 适用专业：电气工程及其自动化 大纲编写（修订）时间：2017.11 一、课程目的与任务 本课程是电气工程及其自动化专业的专业选修课程，是一门理论性和实践性都很强的 课程。通过本课程的学习，使学生了解和掌握了开关电源最常用拓扑的基本原理（例如BUCK、BOOST、FLYBACK、正激电路等等）、磁性元件的设叶、开关电源的闭环控制系统设计和驱动 保护电路设计等，为今后从事电气设备或电子设备领域的研究和技术工作打下必要的专业 基础。 二、教学基本要求 学生通过本课程的学习，在知识、能力和素质上应达到的基本要求如下：了解和掌握开关电源的基本理论和分析方法，能够根据应用要求进行开关电源的拓扑电路选择，熟悉主要 的电路拓扑，例如BUCK、BOOST、FLYBACK、正激电路等，能够根据负载特性进行主电路拓 扑的主要元件的参数计算，能够根据负载特性选择合适的驱动管（MOSFET或者IGBT等等）， 能够根据负载特性要求设计恰当合适的闭环控制系统的类型和参数 三、教学内容（按章、节、目三个层次详细编写，含具体要求、重难点内容和学时分配） 1．开关电源的基本理论和分析方法（8学时） 1.1开关电源的应用场合（2学时）： 1.2开关电源的基本概念（2学时） 1.3开关电源的基本分析方法（2学时） 1.4开关电源设计的一般考虑（2学时） 要求了解和掌握开关电源的设计要求的制定以及各项指标的内涵等等。 2。开关电源的电路拓扑（8学时） 2.1开关电源的电路拓扑综述（2学时） 2.2 BUCK电路拓扑（2学时） 2.3 BOOST和FLYBACK电路拓扑（2学时） 2.4正激电路拓扑（2学时） 要求了解和掌握两大类电路拓扑的各自特点，能够进行BUCK和FLYBACK开关电源主电路拓扑的设计计算。 3．元件选择（8学时） 3.1 MOSFT和IGBT（2学时） 3.2磁性元件（4学时）
省广电有线信息网络股份分公司传输中心机房工程大容量高频开关电源 技术规书 二○一七年六月
目录 1.概述 (1) 1.1.定义 (1) 1.2.必须满足的技术标准/规 (3) 2.主要技术要求 (3) 2.1.系统规格 (3) 2.2.环境条件 (4) 2.3.系统总体 (4) 2.4.交流配电 (9) 2.5.整流模块 (10) 2.6.直流配电屏（不含高阻配电屏） (11) 2.7.监控模块 (12) 2.8.外观与结构 (14) 2.9.补充要求 (15) 2.10.节能环保 (18) 3.技术服务要求 (20) 3.1.设备检验 (20) 3.1.1.工程技术协调会 (20) 3.1.2.出厂检验 (20) 3.1.3.供货 (21) 3.1.4.到货检验 (21) 3.1.5.到货抽检 (22) 3.2.工程服务 (23) 3.2.1.安装调测服务（交钥匙工程） (24) 3.2.2.督导调测服务 (25) 3.2.3.督导服务 (25) 3.3.设备验收 (26) 3.3.1初验 (26) 3.3.2.试运行 (26) 3.3.3.终验 (27) 3.4.保修 (28) 3.4.1.保修期 (28) 3.4.2.设备巡检服务 (28) 3.4.3故障件修理 (28) 3.4.4.故障响应及技术支持服务 (29) 3.4.5备件供应 (31) 3.4.6.技术文件 (32) 3.4.7.软件补丁 (32) 3.4.8.特殊情况下的服务 (32) 3.4.9.电子文档提供服务 (33) 3.4.10.资料共享 (33) 3.5.技术培训 (33)
开关电源的基本原理与分类方法 开关电源是指调整功率管以开关方式进行工作的稳压电源。缩写为SPS(Switching Power Supply),开关电源的核心部分是一个直流变换器。目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模 块化方向发展。开关电源现在在社会上应用越来越广泛，需求也越来越大。 电源在一个典型系统中或者在一台机器中担当十分重要的角色，电源给系统的电路提供持续、稳定的 能量，使得系统或者机器能够正常地工作。电源的好坏直接影响了系统能否正常工作。随着电源的应用和 需求越来越广泛，人们对于电源的要求也越来越高。人们对电源的效率、体积、重量、稳定性和可靠性等 方面都有了更高的要求。 开关电源正是以其效率高、体积小、重量轻、稳定性高、零负载消耗低等多方面的优势逐步取代了效 率低、又笨又重的线性电源。现在社会上出现的需要应用开关电源的仪器、机器越来越多;利用开关电源作为驱动电源的产品也层出不穷，例如LED驱动开关电源的需求量越来越多。而现代电力电子技术的发展， 特别是大功率器件IGBT和MOSFET、各类电源芯片的迅速发展，将开关电源的工作频率提高到相当高的水平，使得开关电源的转换效率不断提高。人们对于转换效率的不断要求也促使开关电源的开发技术将越来 越高。 开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输 出短路保护电路等部分构成。 开关带能源的工作原理： 首先是将交流输入电源经整流滤波成脉动直流;然后通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;接着开关变压器次级感应出高频电压，经整流滤波供给负载;最后，输出 部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。 常见的开关电源的分类方法有下列几种： 1.按激励方式的不同可以划分为他激式和自激式。他激式开关电源电路中专设激励信号振荡器;自激式开关功率管兼作振荡管。该形式的开关电源电路结构简单, 元器件少, 可以做成低成本的开关电源。 2.按调制方式的不同可以划分为脉宽调制型、频率调整型和混合调整型。脉宽调制型保持振荡频率保 持不变, 通过调节脉冲宽度来改变输出电压的大小;频率调整型保持占空比保持不变(脉冲宽度保持不变) , 通过改变振荡频率来改变输出电压大小;混合调整型是脉冲宽度和振荡频率均可进行调节的开关电源。 3.按开关管电流的工作方式的不同可以划分为开关型和谐振型。开关型用开关晶体管把直流变成高频 标准方波, 其电路形式类似于他激式;谐振型用开关晶体管与LC谐振回路将直流变成标准正弦波, 其电路 形式类似于自激式开关电源。 4.按开关晶体管的类型的不同可以划分为晶体管型和可控硅型。晶体管型采用晶体管(包括场效应管) 作为开关功率管;可控硅型采用可控硅作为开关功率管。这种电路的特点是直接输入交流电压, 不需要一次整流部分。
目录 引言......................................................... 1本文概述 ................................................. 1.1选题背景............................................................................................................................ 1.2本课题主要特点和设计目标 ........................................................................................... 1.3课题设计思路.................................................................................................................... 2SABER软件................................................ 2.1SABER简介 ..................................................................................................................... 2.2SABER仿真流程 ............................................................................................................. 2.3本章小结............................................................................................................................ 3三相桥式全控整流器的设计.................................. 3.1工作原理............................................................................................................................ 3.1.1 三相桥式全控整流电路的特点 ..................................................................................... 3.2保护电路............................................................................................................................ 3.2.1 过电压产生的原因.......................................................................................................... 3.2.2 过压保护 (1) 3.2.3 过电流产生的原因 (1) 3.2.4 过流保护 (1) 3.3SABER仿真 (1) 3.3.1 设计规范 (1) 3.3.2 建立模型 (1)
软开关技术在开关电源中的应用 开关电源中的硬开关和软开关是针对开关晶体管而言的。 硬开关是不管开关管上的电压或电流，强行接通或关断开关管。当开关管(漏极和源极之间，或者集电极和发射极之间)的电压及电流较大时，切换开关管，由于开关管状态间的切换(由导通到截止，或由截止到导通)需要一定的时间，这样就会造成在开关管状态切换的某一段时间内，电压和电流有一个交越区域，这个交越造成的开关管损耗（开关管的切换损耗）随开关频率的提高而急速增加。 开关管的切换损耗与开关管的负载特性有关： 若是感性负载，在开关晶体管关断时会感应出尖峰电压。开关频率越高，关断越快，该感应电压越高。此电压加在开关器件两端，容易造成器件击穿。 若是容性负载，在开关晶体管导通瞬间的尖峰电流大。因此，当开关晶体管在很高的电压下接通时，储存在开关晶体管结电容中的能量将以电流形式全部耗散在该器件内。频率越高，开通电流尖峰越大，从而会引起开关管的过热损坏。 另外，在次级高频整流回路中的二极管，在由导通变为截止时，有一个反向恢复期，开关晶体管在此期间内接通时，容易产生很大的冲击电流。显然频率越高，该冲击电流也越大，对开关晶体管的安全运行造成危害。 最后，做硬开关运用的开关电源中，开关晶体管会产生严重的电磁骚扰。随着频率的提高和电路中的di/dt 和du/dt增大，所产生的电磁骚扰也在增大，影响开关电源本身和周围电子设备的正常工作。 上述问题严重阻碍了开关器件（开关晶体管和高频整流二极管）工作频率的提高。近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。和硬开关工作原理不同，理想的软关断过程是电流先降小到零，电压在缓慢上升到断态值，所以关断损耗近似为零。由于器件关断前电流已经下降到零，便解决了感性关断问题。理想的软开通过程是电压先降到零，电流在缓慢上升到通态值，所以开通损耗近似为零，器件结电容的电压也为零，解决了容性开通问题。同时，开通时，二极管反向恢复过程已经结束，因此二极管反向恢复问题不存在。 软开关技术还有助于电磁骚扰水平的降低，其原因是开关晶体管在零电压的情况下导通和在零电流的情况下关断，同时快恢复二极管也是软关断的，这可以明显减小功率器件的di/dt和du/dt，从而可以减小电磁干扰的电平。 一般来说软开关的效率较高(因为没有切换损)；操作频率较高，PFC或变压器体积可以减少，所以开关电源的体积可以做到更小。但成本也相对较高，设计较复杂
开关电源的用途 开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防，电脑机箱，数码产品和仪器类等领域 开关电源的主要类型和分类 开关电源的主要类型 现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC 转换器的分类是基本相同的，DC/DC转换器的分类基本上就是直流开关电源的分类。
直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式DC/DC转换器 隔离式DC/DC转换器也可以按有源功率器件的个数来分类。单管的DC/DC转换器有正激式（Forward）和反激式（Flyback）两种。双管DC/DC转换器有双管正激式（DoubleTransistor Forward Converter），双管反激式（Double Transistr Flyback Converter）、推挽式（Push-Pull Converter）和半桥式（Half-Bridge Converter）四种。四管DC/DC转换器就是全桥DC/DC转换器（Full-Bridge Converter）。 非隔离式DC/DC转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器，升压式（Boost）DC/DC转换器、升压降压式（Buck Boost）DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。在这六种单管DC/DC 转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。双管DC/DC转换器有双管串接的升压式（Buck-Boost）DC/DC转换器。四管DC/DC转换器常用的是全桥DC/DC转换器（Full-Bridge Converter）。
