高考物理电学实验专题

实验名称要求

用恒定电流场模拟

1. 用描迹法画出电场中平面上的等势

面

2. 描绘小电球的伏—安特性曲线使用电流表、电压表、滑动变阻器，

要求分析非线性特性的原因

3. 测定金属丝的电阻率使用刻度尺、游标卡尺、螺旋测微器、

电流表、电压表、滑动变阻器，会合

理地选择仪器，用伏安法测电阻

4. 把电流表改装为电压表使用电流表、变阻器、电阻箱、标准

电压表等

5. 测定电源电动势和内阻使用电流表、电压表、滑动变阻器，

要求作出U—I图象，由图象得出电动

势和内阻。

6. 练习使用万用表测电阻

2. 实验复习方法简述：

地完成电学实验的考点：即电路的选择，电学仪器的选择及正确使用方法。电学中的实验，抓住三块电表：安培表、伏特表、灵敏电流表，就可以把五个实验串联起来。例如下表所列：

伏安法 A + V 测定金属的电阻率

()ρ=US IL /

测电池的电动势内电阻

εε=+=+U I r U I r 1122

灵敏电流表 G

用描迹法画出电场中平面上等势线

练习用万用表测电阻（万用表内部结构）

3. 主要电学仪器使用方法及注意事项：

微安表改装成各种表：关健在于原理

首先要知：微安表的内阻、满偏电流、满偏电压。

采用半偏法先测出表的内阻；最后要对改装表进行较对。 (1)改为V 表：串联电阻分压原理 g g

g g

g 1)R -(n R )u u -u (R R

u -u R u ==?= (n 为量程的扩大倍数)

(2)改为A 表：串联电阻分流原理

g g g

g g g g R 1

-n 1

R I -I I R )R I -I (R I =

?= (n 为量程的扩大倍数) (3)改为欧姆表的原理

两表笔短接后，调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o )

接入被测电阻R x 后通过电表的电流为 I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x ) 由于I x 与R x 对应，因此可指示被测电阻大小

(1)直接法：外电路断开时，用电压表测得的电压U 为电动势E ;U=E (2)通用方法：A V 法测要考虑表本身的电阻，有内外接法； ①单一组数据计算，误差较大

②应该测出多组(u ，I)值，最后算出平均值

③作图法处理数据，(u ，I)值列表，在u--I 图中描点，最后由u--I 图线求出较精确的E 和r 。

(3)特殊方法（一）即计算法：画出各种电路图

r)(R I E r)(R I E 2211+=+= 1

22121I -I )R -(R I I E = 1

22211I -I R I -R I r =(一个电流表和两个定值电阻)

I u E r I u E 2211+=+= 2

11221I -I u I -u I E = 2

2I -I u -u r =

(一个电流表及一个电压表和一个滑动变阻器)

R u

u E r R u u E 22211

1+=+

= 21122121R u -R u )

R -(R u u E =

1122121R u -R u R )R u -(u r =(一个电压表和

两个定值电阻)

（二）测电源电动势ε和内阻r 有甲、乙两种接法，如图甲法中所测得ε和r 都比真实值小，ε/r 测=ε测/r 真；乙法中，ε测=ε真，且r 测= r+r A 。

（三）电源电动势ε也可用两阻值不同的电压表A 、B 测定，单独使用A 表时，读数是U A ，单独使用B 表时，读数是U B ，用A 、B 两表测量时，读数是U ，则ε=U A U B /（U A －U ）。

(u ，I)值，列表由u--I

图线求。怎样用作图

法处理数据

两表笔短接后，调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o )，接入被测电阻R x 后通过电表的电流为I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x ) 由于I x 与R x 对应，因此可指示被测电阻大小

使用方法:机械调零、选择量程(大到小)、欧姆调零、测量读数时注意挡位(即倍率)、拨off 挡。

注意:测量电阻时，要与原电路断开，选择量程使指针在中央附近，每次换挡要重新短接欧姆调零。

X R R R R 321

32R R R R =?

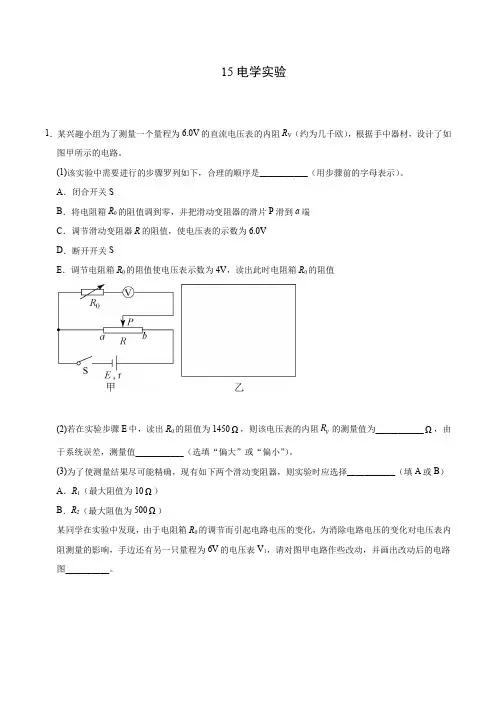

断s 2，调R 1使表满偏

;

闭s 2，调R 2使表半偏.则R 表=R 2；

S 1

v A x 动端与a 接时(I 1；u 1) ，I 有较大变化（即1

211

21I I -I u u -u <）说明v 有较大电流通过，采用内接法

动端与

c 接时(I 2；u 2) ，u 有较大变化（即1

211

21I I -I u u -u >）说明A 有较强的分压作用，采用内接法

测量电路( 内、外接法 )选择方法有（三） ①计算比较法 R x 与v A R R 比较

○2当R v 、R A 及R x 末知时，采用实验判断法：

二、供电电路( 限流式、调压式 ) 电路由测量电路和供电电路两部分组成，其组合以减小误差，调整处理数据两方便

R 滑唯一：比较R 滑与R x ?

确定控制电路 R x

R R R X

滑分压接法 R 滑≈R x 两种均可，从节能角度选限流 R 滑不唯一：实难要求?确定控制电路

?R 滑

实难要求：①负载两端电压变化范围

大。 ②负载两端电压要求从0开

始变化。

③电表量程较小而电源电

动势较大。

有以上3种要求都采用调压供电。

无特殊要求都采用限流供电

三、选实验器材(仪表)和电路，

按题设实验要求组装电路，画出电路图，能把实物接成实验电路，精心按排操作步骤，过程中需要测?物理量，结果表达式中各符号的含义.

(1)选量程的原则：测u I，指针超过1/2，测电阻刻度应在中心附近.

(2)方法: 先画电路图，各元件的连接方式(先串再并的连线顺序)

明确表的量程，画线连接各元件，铅笔先画，查实无误后，用钢笔填，

先画主电路，正极开始按顺序以单线连接方式将主电路元件依次串联，后把并联无件并上。

(3)注意事项：表的量程选对，正负极不能接错；导线应接在接线柱上，且不能分叉；不能用铅笔画

用伏安法测小电珠的伏安特性曲线：测量电路用外接法，供电电路用调压供电。

(4)实物图连线技术

无论是分压接法还是限流接法都应该先把伏安法部分接好；即：先接好主电路(供电电路).

对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可(注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处)。对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。

实物连线的总思路分压（滑动变阻器的下两个接线柱一定连在电源和电键的两端）

画出电路图→连滑动变阻器→

限流（一般连上一接线柱和下一接线柱）

（两种情况合上电键前都要注意滑片的正确位

电表的正负接线柱

→连接总回路：总开关一定接在干路中

导线不能交叉

【例题分析】

例1. 有一个小灯泡上标有“6V 0.6W”的字样，现在要用伏安法测量这个灯泡的I—U图线。下列器材可供选用：

A. 电压表（0～5V，内阻10KΩ）

B. 电压表（0～10V，内阻20KΩ）

C. 电流表（0～0.3A，内阻1Ω）

D. 电流表（0～0.6A，内阻0.4Ω）

Ω，A）

E. 滑动变阻器（302

F. 学生电源（直流9V ），还有开关、导线

（1）实验中所用电压表应选___________，电流表应选用__________（用序号字母表示）（2）为使实验误差尽量减小，画出实验电路图。讲析：

I. 电压表、电流表的选择

由小灯泡的标示可知其额定电压U V 额=6，额定电流I P U A 额额额

=06

01..，在额定电压下的电阻R =60Ω。

为了在实验中安全测量，小灯泡两端所加电压不能超过6伏（通过小灯泡的电流不能超过0.1安）。因要测I —U 图线，测量数据中要包含额定电压值。因此电压表应选择B ，电流表应选择C 。 II. 电流表内、外接法的选择

由于电流表、电压表内阻的影响，不管采用电流表内接还是外接都将引起误差。为了减小误差，当被测电阻R 较小时一般采用外接法，被测电阻R 较大时应采用内接法；但如何确定R 值是较大还是较小呢？我们可以计算两种接法的相对误差，当满足条件：电流表内阻R A 远小于电压表内阻R V 时，若两种接法的相对误差相等，此时的被测电阻近似为R R R A V 0=

?，我们称R 0为临界电阻。即当被测电阻R R <0

时，认为电阻较小，外接法误差小；当R R >0时认为电阻较大，内接法误差小。计算R R R A V 020*******=

?=?=Ω，大于灯泡的最大电阻值60Ω，因此选择电流表外接法。

在具体的实验中若R R A V 、均不知的情况时，可用试触法判定，即通过改变电表的连接方式看电流表、电压表变化大小来确定。

III. 控制电路的选择

为改变被测电阻两端的电压（或被测电阻中的电流强度）常用滑动变阻器与电源接成不同的形式，如图10-18所示；（1）为限流接法；（2）为分压接法。两种接法区别之一是，当变阻器滑动头P 由a b →移动过程中，被测电阻R 上的电压调节范围不同，（忽略电源内阻）（1）为

R R +0

εε~；

（2）为0~ε；另外从电能损耗上（1）要比（2）小；（1）中变阻器全阻值R 1大于被测电阻R ，（2）中变阻器全阻值小于被测电阻R 。

从减小电能损耗的角度考虑，通常选用变阻器的限流接法，但是从前面所说“原则”综合分析时，若出现下述情况，则必须选择分压接法。 ①若采用限流电路时，如果电路中的最小电流大于等于被测电阻R 的额定电流时，必须选用分压电路； ②若实验要求电压变化范围较大（或要求测量多组数据），但滑动变阻器全阻值R 1远小于被测电阻R ，

不能满足实验要求时，必须采用分压电路；

③实验中要求电压从零开始并连续变化时需采用分压电路；本问题若采用限流电路，电路中的最小电流为： I R R A min .=

+=ε

6030

I min 等于小灯泡额定电流，变阻器P 无法进行对电流进行调节，故必须采用分压电路。实验电路如图10-19所示。

例2. 用伏安法测量某电阻R x 阻值，现有实验器材如下： A. 待测电阻R x （阻值大约为5欧，额定功率为1W ） B. 电流表A 1（量程0～0.6A ，内阻02.Ω） C. 电流表A 2（量程0～3A ，内阻005.Ω） D. 电压表V 1（量程0～3V ，内阻3k Ω） E. 电压表V 2（量程0～15V ，内阻15k Ω） F. 滑动变阻器R 0（0～50Ω） G. 蓄电池（电动势为6V ） H. 电键、导线

为了较准确测量R x 阻值，保证器材的安全，以及操作方便，安培表、伏特表应选择_________并画出实验电路图。讲析：

1. 确定电流表、电压表测量、被测电阻R x 的额定电压、额定电流分别为

U PR V I P R A x x 额额=

=?===

==1552215

045..

则电流表选用A 1，电压表选用V 1 2. 确定电流表内外接计算临界电阻R R R A V =

?=?=023000245..Ω

R R x < 则安培表必须外接。 3. 确定控制电路

因滑动变阻器的全阻值R 0大于被测电阻值R x ，故首先考虑变阻器的限流接法。

限流接法：R x 上的电流取值范围为最小 I R R A x min .=

+=ε

550

011

最大 I I A max .==额045

那么变阻器的阻值（滑动头移动时）不得小于R I R x '.max

083=-=ε

Ω。R x 的电压变化范围0.55V ～

2.25V ，安全可行。

若采用变阻器的分压接法，因R R x 0>，会使操作不方便。因此应选择变阻器的限流接法。电路如图10-20所示。

2020高考物理电学实验专题讲解和练习

。专题四电学实验电学实验是高考实验考查的重点、热点内容。试题注重联系实验操作的考查，如测量仪器的读数问题、实验线路的连线问题、电表和其他用电器的选择问题都是实验操作的仿真模拟，需要考生具备良好的动手实践经验。试题还注重实验数据的处理分析，如根据实验数据画出图线，根据图线分析得出结论。“设计和完成实验的能力”在理科综合《考试说明》中指出的五个考试目标之一。是近几年高考物理实验题的命题趋向。完整的设计一个实验，要经历多个环节，在实际考查中，一般不会考查全部环节，而是只考查其中的几个环节，有的题目给出条件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领会实验原理，确定需测物理量及计算公式；有的则要求考生根据操作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相同，但目前高考中几乎所有的设计型实验题都有一个共同点，都以不同方式或多或少的对实验原理作一定的提示，在给出实验器材的前提下进行考查。由于考查环节和要求的不同，题型也不尽相同，但较多的是选择、填空、作图题。在复习过程中，应对所学电学实验逐个理解实验原理、实验方法，比较不同实验的异同（如电路图、滑动变阻器和电表的连接）不断充实自己的经验和方法，逐步达到能灵活运用已学知识解答新的问题。对于设计型实验题目要明确实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）

哪些实验器材，应测量哪些物理量，如何编排实验步骤。而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件。（一）电学实验中所用到的基本知识在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为：R=U,E=U+Ir。由此可见，对于电路中电压U I 及电流I的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。 ⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。 ⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 ⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。 ⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择： ⑴根据不使电表受损和尽量减少误差的原则选择电表。首先保证流

高考物理电学实验复习总结

高考物理电学实验第一讲电学实验基础知识近几年高考物理电学实验的考查不断推陈出新,但仍然是基于两个基本的实验原理,即R ＝U/Ｉ，和E ＝Ｕ外＋U 内．从考查的形式上看,主要表现在以下三方面:一是命题由知识立意向能力立意转变,从机械记忆向分析理解与迁移应用转变;二是在试题情景设置上多与生产、生活实际相结合,更注重综合应用能力的考查；三是注重实验中科学探究能力的考查,为学生进入高校的继续学习打下基础。高考电学实验题是“源于教材，但又高于教材”，侧重考查实验思想和方法，考查动手操作、观察记录和数据分析处理的能力和简单的实验设计能力。电学实验虽然常考常新，但万变不离其宗,”题在书外,理在其中”，不变的实验的基本原理、基础知识、基本方法和基本技能。理论讲解一、明确电路结构除“测电源电动势和内阻”外,其他实验的电路结构都可以分为测量电路和控制电路两部分,如图１。二、电流表、电压表的选取 1.顺序问题一般情况下电源是唯一性器材，首先由电源的电动势Ｅ出发, 由E 或所测元件的额定电压来估算所测元件的最大电压U m ,以此来确定○Ｖ表量程；再计算电流表的最大电流I m 或者由所测元件的额定电流来确定错误!表量程。 2.可获取的实验数据宽度问题基于实验测量精确度的，实验可获取的数据宽度下限是电表量程的1/3，上限是电表量程和Ｕm (I ｍ）二者中的最小值。选择电表时,能获取实验数据宽度越大的电表,就是应选择的电表。 3．选择电流表、电压表时不考虑U m (Im)超过量程的问题,因为有控制电路可以控制。三、两种控制电路的比较 2.两种控制电路的选择（1）根据关键词选择凡题目中要求“测量数据从0开始”、“数据变化范围大（图象、特征曲线、多测数据）”, 电路图负载R 上电压Ｕ调节范围负载Ｒ上电流调节范围闭合电键前触头处位置相同条件下电路消耗的总功率分压接法 R R+Ｒ0 U ０≤U ≤ Ｕ0 Ｕ0 R+Ｒ0 ≤I R ≤U 0R a Ｕ0I R 限流接法０≤U ≤Ｕ0 0≤I R ≤U ０ R a U 0(ＩR ＋I aP ) 比较分压路调节范围大分压电调节范围大保护电路限流电能耗较小测量电路控制电路图1

2012年高考物理试题汇编：电学实验1(家教中心) (1)

2012年电学实验专题1 （2012 广东）（1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。 ①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a ）和图15（b ）所示，长度为_____cm ，直径为_____mm 。 ②按图15（c ）连接电路后，实验操作如下：（a ）将滑动变阻器R 1的阻值置于最_____处（填“大”或“小”）；将S 2拨向接点1，闭合S 1，调节R 1，使电流表示数为I 0；（b ）将电阻箱R 2的阻值调至最______（填“大”或“小”）；将S 2拨向接点2；保持R 1不变，调节R 2，使电流表示数仍为I 0，此时R 2阻值为1280Ω； ③由此可知，圆柱体的电阻为_____Ω。（2012 北京）21.（18分）在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属丝接入电路部分的长度约为50cm 。 (1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为 mm(该值接近多次测量的平均值）。 (2)用伏安法测金属丝的电阻R x 。实验所用器材为：电池组（电动势3V ，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3k Ω）、滑动变阻器R （0～20Ω，额定电流2 A ）、图1

开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上实验数据可知，他们测量R x 是采用图2中的图（选填“甲”或“乙”）。（3）图3是测量R x 的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P 置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。（4）这个小组的同学在坐标纸上建立U 、I 坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点。请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U -I 图线。由图线得到金属丝的阻值= Ω（保留两位有效数字）。（5）根据以上数据可以估算出金属丝电阻率约为（填选项前的符号）。 A.1×10-2Ω·m B. 1×10-3Ω·m C. 1×10-6Ω·m D. 1×10-8Ω·m （6）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是（有多个正确选项）。 A.用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差 B.由于电流表和电压表内阻引起的误差属于偶然误差 C.若将电流表和电压表的内阻计算在内，可以消除由测量仪器引起的系统误差 D.用U -I 图像处理数据求金属丝电阻可以减小偶然误差图 3 图2 乙甲图4 0.10 0.20 0.30 0.40 0.50 0.60

高中物理电学实验习题大全(含答案)

电学实验测定金属的电阻率 1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。 (1)从图中读出金属丝的直径为______________mm。 (2)实验时，取来两节新的干电池、开关、若干导线和下列器材： A．电压表0～3 V，内阻10 k B．电压表0～15 V，内阻50 k C．电流表0～0.6A，内阻0.05 D．电流表0～3 A，内阻0.01 E．滑动变阻器，0～10 F．滑动变阻器，0～100 ①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。 ②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。错误l：_____________________________；

错误2：_____________________________。 2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。某同学进行如下几步进行测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。 A.换为×1档，重新测量 B.换为×100档，重新测量 C.换为×1档，先欧姆调零再测量 D.换为×100档，先欧姆调零再测量（3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。 3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：

高考物理真题电学实验

高考物理真题电学实验 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】

专题17 电学实验 1.（2017全国卷Ⅰ）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压 V，额定电流 A）；电压表V V（量程3 V，内阻3 kΩ）；电流表A（量程 A，内阻Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R （阻值0~ Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干. （1）实验要求能够实现在0~ V的范围内对小灯泡的电压进行测量，画出实验电路原理图. （2）实验测得该小灯泡伏安特性曲线如图（a）所示. 由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）. （3）用另一电源E0（电动势4 V，内阻Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率.闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为 ___________W.（结果均保留2位小数）答案：（1）

（2）增大增大（3）解析：本题主要考查研究小灯泡的伏安特性实验，利用伏安特性曲线计算实际功率及其相关的知识点. (1)要实现在0~ V 的范围内对小灯泡的电压进行测量，则滑动变阻器需要设计成分压接法；电压表应与固定电阻R 0串联，将量程改为4 V.由于小灯泡正常发光时电阻约为12 Ω，所以需将电流表外接.(2)由小灯泡伏安特性曲线可知，随着电流的增加小灯泡的电阻增大.根据电阻定律可知，灯丝的电阻率增大.（3）当滑动变阻器的阻值为9 Ω时，电路电流最小，灯泡实际功率最小，此时E =U +I （r +R ）得U =–10I +4，在图中作出该直线如左图所示，交点坐标约为U = V ，I =225 mA ，P 1=UI= W ；整理得： 1E I U R r R r =- + ++，当直线的斜率最大时，与灯泡的I –U 曲线的交点坐标最大，即灯泡消耗的功率最大.当滑动变阻器电阻值R =0时，灯泡消耗的功率最大，此时交点坐标为U = V ，I = A ，如右图所示，最大的功率为P 2=UI = W. 2.（2017全国卷Ⅱ）某同学利用如图（a ）所示的电路测量一微安表（量程为100 μA ，内阻大约为2 500 Ω）的内阻.可使用的器材有：两个滑动变阻器 R 1、R 2（其中一个阻值为20 Ω，另一个阻值为2 000 Ω）；电阻箱R z （最大阻值为99 Ω）；电源E （电动势约为 V ）；单刀开关S 1和、D 分别为两个滑动变阻器的滑片.

高考物理试题分类汇编：电学实验讲课教案

2012年高考物理试题分类汇编：电学实验

2012年高考物理试题分类汇编:电学实验 23(2012全国新课标).（10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；○A为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。（1）在图中画线连接成实验电路图。（2）完成下列主要实验步骤中的填空 ①按图接线。 ②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。 ③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出 ____________。 ④用米尺测量_______________。（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出 B=_________。（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。 [答案]

③重新处于平衡状态, 电流表的示数I , 此时细沙的质量m 2 ④D 的底边长L （3）IL g m m B 21-= （4）12m m > 22(2012全国理综).（6分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。（1）在虚线框中画出黑箱中的电阻连接方式；（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。【解析与答案】（1）如下图

高中物理电学实验专题(经典)

电学实验(经典) 实验设计的基本思路（一）电学实验中所用到的基本知识电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为： Ir U E I U R +== ,。可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。 1．电路设计原则：正确地选择仪器和设计电路的问题，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。（1）正确性：实验原理所依据的原理应当符合物理学的基本原理。（2）安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。（3）方便性：实验应当便于操作，便于读数，便于进行数据处理。（4）精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择：（1）选择电表：首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。（2）选择滑动变阻器：注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。（3）应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。

高考物理电学实验专题

电学实验专题 1、游标卡尺和螺旋测微器的读数 2、小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm. 3、图甲中螺旋测微器的读数为________ mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________ Ω. 4、(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A. (2)如图乙所示的电表使用较小量程时，每小格表示______ V，图中表针的示数为______ V．若使用的是较大量程，则这时表盘刻度每小格表示_______ V，图中表针示数为________ V. 5、旋钮式电阻箱如图所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________ Ω，今欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是________________.若用两个这样的电阻箱，即可得到的电阻值范围为________． 6、某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表．该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图19(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)． (1)根据图(a)和题给条件，将图(b)中的实物连线． (2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图20所示，由此可以推测出改装的电表量程不是预期值，而是________．(填正确答案标号) A．18 mA B．21 mA C．25 mA D．28 mA (3)产生上述问题的原因可能是________．(填正确答案标号) A．微安表内阻测量错误，实际内阻大于1 200 Ω B．微安表内阻测量错误，实际内阻小于1 200 Ω C．R值计算错误，接入的电阻偏小 D．R值计算错误，接入的电阻偏大 (4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k＝________. 7、实验台上备有下列器材： A．电流表(量程500 μA，内阻约为300 Ω)； B．电流表(量程100 μA，内阻约为1 kΩ)； C．电压表(量程15 V，内阻约100 kΩ)； D．电压表(量程6 V，内阻约6 kΩ)； E．直流电源(15 V，允许最大电流1 A)； F．滑动变阻器(最大阻值100 Ω，额定功率1 kW) G．开关和导线若干．某同学用供选器材设计了测一个阻值约30 kΩ电阻的实验，电路如图所示(电路还没有完全接好)． (1)实验中所用的电流表应选________，电压表应选________．(填器材前的字母) (2)请用笔画线代替导线将尚未连接好的电压表连入电路中． (3)开关闭合前，滑动变阻器的滑片P应置于________(填“a”或“b”)处． (4)正确连接电路后，无论如何调节滑动变阻器的滑片，电压表和电流表示数均不能取到较小值，其原因可能是导线________(填图中导线代号)没有连接好．

物理电学实验高考真题汇编(含答案)

电学实验 1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和阻。其中电流表A1的阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。 ①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条部断开的导线。为了确定哪一条导线部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。 ②排除故障后，该小组顺利完成实验。通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。由I1–I2图象得到电池的电动势E=_________V，阻r=__________Ω。【答案】①aa'bb'②1.41（1.36~1.44均可） 0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。 2．【2017·新课标Ⅰ卷】（10分）

某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表V d V（量程3 V，阻3 kΩ）；电流表A d（量程0.5 A，阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，阻不计）；开关 S；导线若干。（1）实验要求能够实现在0~3.8 V的围对小灯泡的电压进行测量，画出实验电路原理图。（2）实验测得该小灯泡伏安特性曲线如图（a）所示。由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。（3）用另一电源E0（电动势4 V，阻1.00 Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。闭合开关S，在R的变化围，小灯泡的最小功率为____________W，最大功率为___________W。（结果均保留2位小数）【答案】（1）如图所示（2）增大增大（3）0.39 1.17 【解析】（1）要求能够实现在0~3.8 V的围对小灯泡的电压进行测量，故滑动变阻器用分压

高中物理电学实验专题知识讲解

物理电学实验专题一、伏安法测电阻及拓展 1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。电流表A 1：量程1mA 内阻约50Ω；电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω；电流表G ：I g =300A μ、R g =10Ω。滑动变阻器R 1：阻值约50Ω；额定电流为1A 滑动变阻器R 2：阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略；开关，导线若干 2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑线变阻器R ，最大阻值约为100Ω；单刀单掷开关K ，导线若干。（1）测量中要求电压表的读数不小于其量程的3 1 ，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。（2）根据你所画的电路原理图在题给的实物图上画出连线。（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。 3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。要求方法简捷，有尽可能高的测量精度，器材代号规格电流表（A 1）量程100mA ，内阻r 1待测（约40Ω）电流表（A 2）量程500uA ，内阻r 2＝750Ω 电压表（V ）量程10V ，内阻r 3=10k Ω 电阻（R 1）阻值约100Ω，作保护电阻用滑动变阻器（R 2）总阻值约50Ω 电池（E ）电动势1.5V ，内阻很小开关（K ）导线若干（2）若选测量数据中的一组来计算r 1，则所用的表达式r 1＝________________，式中各符号的意义是____________________________________。 4.现有实验器材如下：电池E ，电动势约10V ，内阻约1Ω 电流表A 1，量程300mA ，内阻r 1约为5Ω 电流表A 2，量程10A ，内阻r 2约为0.2Ω 电流表A 3，量程250mA ，内阻r 3约为5Ω 电阻箱R 0，最大阻值999.9Ω，阻值最小改变量为0.1Ω 滑动变阻器R 1，最大阻值100Ω，开关及导线若干要求用图1所示电路测定图中电流表A 的内阻（1）在所给的三个电流表中，哪几个可用此电路精确测定其电阻？（2）在可测的电流表中任选一个作为测量对象，简要写出按电路图的主要连接方法． A A ′ R 1 R 0

2018年江苏高考物理电学实验题精炼

高考电学实验题精炼 1. 江苏2012年物理(8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测. (1)在使用多用电表前,发现指针不在左边“0冶刻度线处,应先调整题10-2 图中多用电表的 _________(选填“A"、“B"或“C"). (2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时,一表笔接a,另一表笔应 _________(选填“短暂冶或“持续冶)接b,同时观察指针偏转情况. (3)在判定黑箱中无电源后,将选择开关旋至“伊1冶挡,调节好多用电表,测量各接点间的阻值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a、b 时,多用电表的示数如题10-2 图所示. 请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.

2.江苏2013年物理（8分）为探究小灯泡的电功率P和电压U的关系，小明测量小灯泡的 =得到电功率。实验所使用的小灯泡规格为“3.0V1. 8W”，电压U和电流I，利用P UI 电源为12V的电池，滑动变阻器的最大阻值为10Ω。（1）准备使用的实物电路如题10-1图所示。请将滑动变阻器接入电路的正确位置。（用笔画线代替导线）（2）现有10 、20 和50 的定值电阻，电路中的电阻应选_______ 的定值电阻。（3）测量结束后，应先断开开关，拆除_______两端的导线，再拆除其他导线，最后整理好器材。（4）小明处理数据后将、描点在坐标纸上，并作出了一条直线，如题10-2图所示。请指出图象中不恰当的地方。 3．江苏2014年物理（8分）某同学通过实验测量一种合金的电阻率。 (1)用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧题10-1图所示的部件(选填“A”、“B”、“C”或“D”)。从图中的示数可读出合金丝的直径为mm。 (2)题10-2图所示是测量合金丝电阻的电路，相关器材的规格已在图中标出。合上开关，将滑动变阻器的滑片移到最左端的过程中，发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断：电路中(选填图中表示接线柱的数字)之间出现了(选填“短路”或“断路”)。 (题10-1图) (题10-2图) (3)在电路故障被排除后，调节滑动变阻器，读出电压表和电流表的示数分别为2. 23V和 38mA，由此,该同学算出接入电路部分的合金丝的阻值为58. 7Ω。为了更准确地测出合金丝的阻值，在不更换实验器材的条件下，对实验应作怎样的改进? 请写出两条建议。

高中物理电学实验练习题含详解答案

图10-5 电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x （约100 Ω）;直流电流表（量程0~10 mA 、内阻50 Ω）;直流电压表（量程0~3 V 、内阻5 kΩ）;直流电源（输出电压4 V 、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图. 【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =x A R R R E ++=24 mA ＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示. 例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x ，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。 ⑴画出实验电路图，并在图上标出你所选用器材的代码。 ⑵写出主要的实验操作步骤。【解析】⑴实验电路如右图所示（此法俗称”替代法”）。 ⑵①将S 2与R x 相接，记下电流表指针所指位置。②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则R x ＝R 1。例3、用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑动变阻器R ，最大阻值约为100Ω；）单刀单掷开关K ，导线若干。测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻R x 的一种实验电路原理图。【解析】如图所示 (用已知内阻的电压表代替电流表) 例4用以下器材测量一待测电阻的阻值。器材（代号）与规格如下：电流表A 1（量程250mA ,内阻r 1为5Ω)；标准电流表A 2（量程300mA ,内阻r 2约为5Ω）；待测电阻R 1（阻值约为100Ω）；滑动变阻器R 2（最大阻值10Ω）；

2020年高考物理试题分类汇编电学实验.docx

2020 年高考物理试题分类汇编：电学实验 1．(2020 全国新课标 ). （10 分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的 U形金属框，其底边水平，两侧边竖直且等长； E 为直流电源； R 为电阻箱； ○A为电流表； S 为开关。此外还有细沙、天平、米尺和若干轻质导线。（1）在图中画线连接成实验电路图。（2）完成下列主要实验步骤中的填空 ①按图接线。 ②保持开关 S 断开，在托盘内加入适量细沙，使 D 处于平衡状态；然后用天平称出细沙质量 m1。 ③闭合开关S，调节 R 的值使电流大小适当，在托盘内重新加入适量细沙，使 D________；然后读出 ___________________，并用天平称出 ____________。 ④用米尺测量_______________。（ 3）用测量的物理量和重力加速度g 表示磁感应强度的大小，可以得出 B=_________。（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。 [ 答案 ] ③重新处于平衡状态 , 电流表的示数 I, 此时细沙的质量 m2

④D的底边长 L m1m2g （3）B IL（ 4）m2m1 2．(2020 全国理综 ). （ 6 分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱 1、2、3. 用欧姆表测得 1、 2 接线柱之间的电阻为 1Ω， 2、3 接线柱之间的电阻为 1.5 Ω， 1、 3 接线柱之间的电阻为 2.5 Ω。（1）在虚线框中画出黑箱中的电阻连接方式；（2）如果将 1、3 接线柱用导线连接起来， 1、2 接线柱之间的电阻为 ______Ω。【解析与答案】（1）如下图（2）两电阻并联为 0.6。 3（1）（ 2020 广东卷）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。 ①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图 15（a）和图 15（b）所示，长度为 _____cm，直径为 _____mm。

高中物理经典电学实验题(全)

八、电学实验题集粹（33个） 1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式． 2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－94 图3－95 3．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式． 4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－96 5．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．图3－97 6．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大

高考物理真题电学实验

专题17 电学实验 1.（2017全国卷Ⅰ）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压V，额定电流 A）；电压表V V（量程3 V，内阻3 kΩ）；电流表A（量程 A，内阻Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~ Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干. （1）实验要求能够实现在0~ V的范围内对小灯泡的电压进行测量，画出实验电路原理图. （2）实验测得该小灯泡伏安特性曲线如图（a）所示. 由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）. （3）用另一电源E0（电动势4 V，内阻Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率.闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W.（结果均保留2位小数）答案：（1）（2）增大增大（3）解析：本题主要考查研究小灯泡的伏安特性实验，利用伏安特性曲线计算实际功率及其相关的知识点. (1)要实现在0~V的范围内对小灯泡的电压进行测量，则滑动变阻器需要设计成分压接法；电压表应与固定电阻R0串联，将量程改为4 V.由于小灯泡正常发光时电阻约

为12 Ω，所以需将电流表外接.(2)由小灯泡伏安特性曲线可知，随着电流的增加小灯泡的电阻增大.根据电阻定律可知，灯丝的电阻率增大.（3）当滑动变阻器的阻值为9 Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I（r+R）得U=–10I+4，在图中作出该直线如左图所示，交点坐标约为U= V，I=225 mA，P1=UI= W；整理得： 1E I U R r R r =-+ ++ ，当直线的斜率最大时，与灯泡的I–U曲线的交点坐标最大，即灯泡消耗的功率最大.当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U= V，I= A，如右图所示，最大的功率为P2=UI= W. 2.（2017全国卷Ⅱ）某同学利用如图（a）所示的电路测量一微安表（量程为100 μA，内阻大约为2 500 Ω）的内阻.可使用的器材有：两个滑动变阻器R1、R2（其中一个阻值为20 Ω，另一个阻值为2 000 Ω）；电阻箱R z（最大阻值为99 Ω）；电源E（电动势约为 V）；单刀开关S1和、D分别为两个滑动变阻器的滑片. （1）按原理图（a）将图（b）中的实物连线.

2019年高考物理电学实验题分析

2019年高考物理电学实验题分析 1.（2019年全国Ⅰ卷）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。（1）根据图（a）和题给条件，将（b）中的实物连接。（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是_______。（填正确答案标号） A．18 mA A．21 mA C．25mA D．28 mA （3）产生上述问题的原因可能是________。（填正确答案标号） A．微安表内阻测量错误，实际内阻大于1 200 Ω B．微安表内阻测量错误，实际内阻小于1 200 Ω C．R值计算错误，接入的电阻偏小

D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R 的电阻换为一个阻值为kR的电阻即可，其中k=_______。 2.某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源。实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出。图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-I关系曲线。回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1= mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻（填“变大”或“变小”），电压表V1示数（填“增大”或“减小”），此时应将R的滑片向（填“A”或“B”）端移动，以使V1示数仍为U1。（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为 Δ || Δ U t = ×10-3V/℃（保留2位有效数字）。 3．（2019?海南）用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为50Ω），滑动变阻器R1，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关S1和S2，导线若干。（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用；（2）将图（b）中的实物按设计的原理图连线；

高三物理电学实验专题

高三物理电学实验专题 1.请读出以下测量仪器的示数,其中游标卡尺读数为cm, 螺旋测微器读数为mm,多用电表挡位为直流电压挡50 V时读数为V,若用欧姆表“×100”挡时的读数为Ω。 2.某学习小组设计了一个测定金属丝电阻率的实验电路如图所示。ab是一段粗细均匀的金属电阻丝,R0是阻值为6 Ω的保护电阻,学生电源的输出电压为10 V,电流表可视为理想电表。 (1)用螺旋测微器测量金属丝的直径如图所示,其直径为mm。 (2)先接通电源,后闭合开关,发现电流表的示数为零,利用多用电表检查故障(电路中故障只有一处),先将选择开关旋至直流电压挡,测得各点间的电压如下表格。由此可以判断电路发生的故障是。 (3)排除故障后进行实验,闭合开关K,调节线夹的位置,记录金属电阻丝ab接入电路的长度L和对应的电流表的示数I,根据得到的实验数据,作出了-L图像。由图像和测得的数据可估算出该金属丝的电阻率为Ω·m。(π取3,保留1位有效数字)

(4)若电流表不能视为理想电表,考虑电流表的电阻,则电阻率的测量值真实值。(选填“大于”“等于”或“小于”) 3.[2017北京海淀二模,21(2)]指针式多用电表是实验室中常用的测量仪器。 ①如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列说法中正确的是。(选填选项前面的字母) A.当S接触点1时,多用电表处于测量电流的挡位,其中接线柱B接的是黑表笔 B.当S接触点2时,多用电表处于测量电压的挡位,其中接线柱B接的是黑表笔 C.当S接触点2时,多用电表处于测量电阻的挡位,其中接线柱B接的是黑表笔 D.当S接触点3时,多用电表处于测量电压的挡位,其中接线柱B接的是红表笔 ②用实验室的多用电表进行某次测量时,指针在表盘的位置如图所示。 A.若所选挡位为直流50 mA挡,则示数为mA。 B.若所选挡位为电阻×10 Ω挡,则示数为Ω。 ③用表盘为图所示的多用电表正确测量了一个约15 Ω的电阻后,需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序逐一写出步骤的序号: 。
