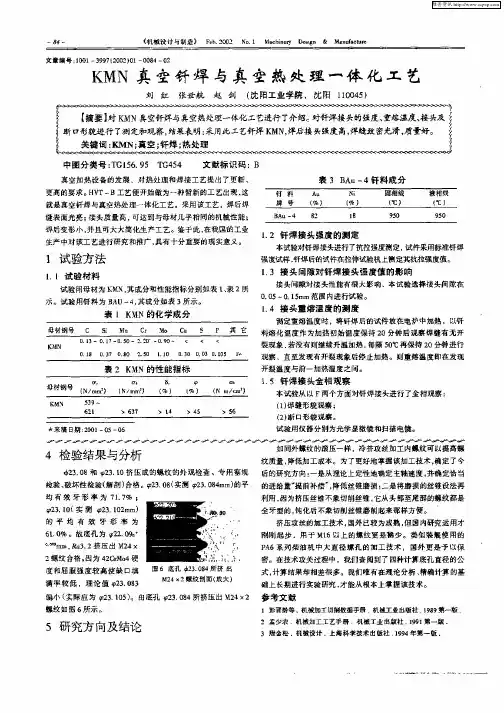

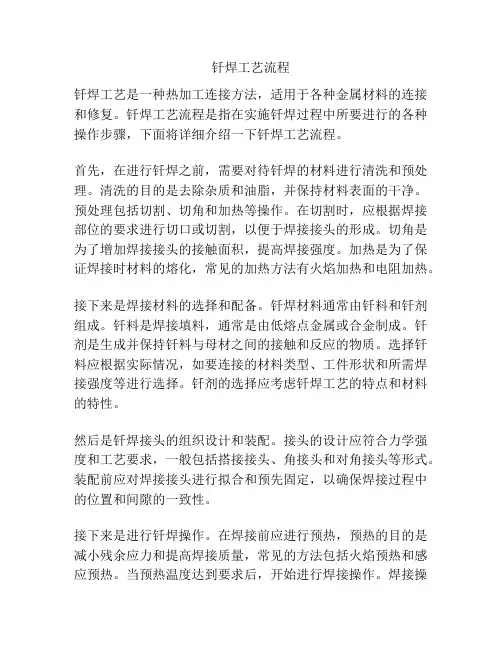

钎焊后热处理
零件钎焊后热处理的目的是去除材料中应力（物体由于外因（受力、湿度、温度场变化等）而变形时，在物体内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并试图是物体从变形后的位置恢复到变形前的位置），提高钎焊件的整体性能，具体表现在如下两个方面。
①钎焊时热循环的变化，会引起母材性能的变化，因此钎焊后的热处理主要是为回复母材的性能而进行。
②在安排为强化母材本身而进行热处理时，如有可能应考虑选用钎焊温度合适的钎料，以便把钎焊与热处理两个过程在同一个热循环中完成，以提高生产率。若钎焊后单独安排焊件热处理，则热处理的最高温度必须在钎料重熔温度以下进行，以免钎缝开裂和焊件变形。为改善与提高钎焊接头的综合性能而进行的热处理主要有两类。
a.为改善钎焊接头的组织而进行的扩散处理。扩散处理常与钎焊过程可在同一个热循环中完成，或单独进行扩散处理。采用真空单独的扩散处理时，热处理温度应控制在钎料的固相线温度以下。
b.为消除残余应力而进行的退火处理。
焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。 目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。 后热温度：200℃～350℃ 保温时间：即焊缝在200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关，一般不少于30min 加热方法：火焰加热、电加热 保温后的措施：用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011关于后热的规定： 1.2焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。
目的、作用： (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式：整体热处理、局部热处理 1.4焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害：1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。 1.4.2降低焊接应力的措施 1）设计措施： （1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力 （2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加 （3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式 2）工艺措施
焊接热处理工艺卡 精品
工艺曲线图： 注意事项： 1. 在加热范围内任意两点的温差应小于 50℃； 2. 保温厚度以40～60mm 为宜； 3. 升、降温时，300℃以下可不控温； 4. 焊后热处理必须在焊接完毕后24h 内进行。 编制 日期 审批 日期 焊接施工工艺卡 企业名称：安徽电力建设第二工程公司 设计卡编号：APCC-GD-WPS-001 产品名称：P91中大口径管焊接工艺卡 所依据的工艺评定报告编号：APCC-PQR-115 焊接位置:2G 、5G 、6G 自动化程度：手工焊 母 材 坡 口 简 类号 B 级号 Ⅲ 与 类号 B 级号 Ⅲ 钢号 SA335-P91 与 母材厚度范围:√对接接头 角接接头 70mm 焊缝金属厚度范围：δ≤h ≤δ+4mm 管子直径范围:√对接接头 角接接头 φ406 其 他： / 坡口检查 √外观检查VT √着色PT 磁粉MT 装配点焊 √手工焊Ds 氩弧焊Ws 二氧化碳气体焊Rb 焊材要求 √焊丝清洁 √焊条烘焙 焊剂温度 焊前预热： 火焰预热 √电阻预热 预热温度：150~200℃ 层间温度：200~300℃ 焊嘴尺寸： M10×L65×φ6 钨极型号/尺寸： Wce-20，φ2.5 焊接技术： 导电嘴与工件距离： / 清理方法： 机械法清理 无摆动或摆动焊： 略摆动 焊接方向： 由左至右、由下至上 工 艺 参 数 层 道 次 焊接方法 焊材 极 性 焊接参数 焊剂或 气体 保护气体流量L/Min 背面保护气体流 量L/Min 气体后拖 保护时间S 牌号 规 格 （mm ） 电流（A ） A 电压 （V ） 焊速 mm/Min 150~250 200~300 ≤300℃ 温度（℃） 时间 6（h ） 80~100℃/2 ≤90℃/h ≤90℃/h 750~770℃
在线内焊缝整平设备 1、概况 不锈钢焊管在材质和力学性能方面都优于不锈钢无缝管，但不锈钢管内外焊缝余高特别是内焊缝余高的去除问题一直困扰着不锈钢焊管生产企业。虽有内置刮刀或内磨装置等解决方案，但效果都不理想。这严重阻碍了不锈钢焊管应用领域的进一步拓展。目前，石油、化工、核电、锅炉、食品、医药等行业主要是用不锈钢无缝管。 2、设备组成 内整平不锈钢机械设备组成由内外焊缝整平机架、液压气动系统、带PLC控制的全自动电液气控制系统、还包括模具和轧制液循环设备。 3、设备技术特点 不锈钢焊管内外焊缝整平装置是一个内置芯棒并利用轧辊对不锈钢焊管进行滚压的往复式自动滚压装置，通过控制滚压强度和道次以达到使不锈钢焊管内外焊缝整平、彻底去除内外焊缝余高且与母材平齐的要求。通俗的讲，就是实现不锈钢焊管的无缝化。 4、工作流程 带有内外焊缝余高的不锈钢焊管经过水平辊滚压后,余高被去除,焊管截面变成一个水平椭圆,芯棒在焊管内被卡住跟着焊管走;再经立辊滚压,焊管截面变成一个正圆,芯棒跟焊管分离在机架返回时被气缸拉回适当位置,再进行第二个滚压循环。 不锈钢酸洗钝化膏 产品功能： 是呈乳白色膏状物，主要用于清洗不锈钢表面、焊缝及热压封头的氧化皮。适用于化工机械、食品机械、印染机械、制药机械、压力容器及干燥设备、化工、、环保设备及化工设备安装等行业使用，并能使不锈钢表面得到均匀美观的银白色本貌，而且提高了表面的光洁度，增强了抗腐蚀能力，延长了使用寿命。 使用说明： 1）. 焊缝氧化物的清洗：先将焊缝上的焊渣及油污清理干净，再用毛刷将本品均匀涂在待处理的表面上，涂层厚度1-2mm，滞留1小时左右，即用纱布或抹布将清洗面上的残渣擦净（如用清水冲洗更佳）直至光洁铮亮。
焊后热处理管理规定 （QB/SAR0308-2005） 1.0总则 1.1目的：对公司制造的压力容器产品（或泵压部件）焊后热处理过程实施有效监督和控制，确保产品（或承压部件）焊后热处理质量符合设计、使用和相关标准规定要求。 1.2编制依据 1.2.1《压力容器安全技术监察规程》； 1.2.2《锅炉压力容器制造监督管理办法》； 1.2.3《钢制压力容器》（GB150-1998）； 1.2.4《锅炉压力容器产品安全性能监督检验规则》； 1.2.5本公司相关的管理规定。 1.3适用范围 本规程适用于公司制造的压力容器产品（或承压部件）的焊后热处理过程的监督和控制。主要包括以下内容： 1.3.1本公司自行进行的产品（或承压部件）局部（焊缝、热影响区）焊后热处理。 1.3.2本公司暂无能力实施需委托分包单位进行的产品（承压部件）整体焊后热处理。 2.0局部焊后热处理 2.1局部热处理范围 2.1.1压力容器产品的B、C、D类焊接接头，球形封头与圆角相连的A类焊接接头及缺陷补焊部位。 2.1.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度的2倍；接管与壳体相焊时加热宽度不得小于钢材厚度的6倍。 2.1.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 2.2局部热处理控制 2.2.1由热处理工艺员编制热处理过程工艺卡，经热处理责任师审批后实施。 2.2.2由热处理签发热处理任务单，对需进行焊后热处理内容向热处理人员进行安排，必要时还应附有示意简图，并对热处理开始时间作出要求。 2.2.3热处理人员按接受的热处理任务单和工艺卡的规定要求，实施过程参数控制，确保热处理过程和质量符合规定要求。
华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的： 为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。2范围 本规范适用于本公司生产的各种精铸、砂铸产品的热处理，材质为各种低碳钢、中碳钢、低合金钢、中合金钢、高合金钢、铸铁及有色合金。 3术语 3.1退火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 降温出炉的操作工艺。 3.2正火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 从炉中取出，在空气中冷却下来的操作工艺。 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一 段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责
4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1每次装炉前应对设备进行检查，把炉底板上的氧化渣清除干净， 错位炉底板应将其复位后再装，四周应留有足够的间隙，轻拿轻放，装炉应结实，摆放合理。 5.2装炉时大铸件产品放在下面，对易产生热处理变形的铸件，必须 作好防变形或反变形处理，力学性能试样应装在高温区，对特别小的铸件采用铁桶或其它框类工装集中盛放。 5.3炉车上的铸钢件入炉时，应缓慢推进，仔细观察铸钢件是否与炉 壁碰撞，关闭炉门，通电后应经常观察炉内工作状况。 5.4作好铸件产品后续热处理的准备工作，严格控制出炉温度，对水 淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。
设备焊接与热处理方案 目录一、概述二、编制依据三、施工程序四、施工方法、技术措施、施工准备分段设备组对检验焊接坡口制备设备组对要求设备组对焊接焊接检验焊缝热处理加固焊缝热处理五、工程质量目标及质保措施、质量控制点六、劳动力需用计划及技术能要求七、主要机具、计量工具一览表八、雨季、暑季施工技术措施九、职业安全卫生与环境管理十、文明施工措施设备组对焊接与热处理方案设备组对焊接与热处理方案 1
一、概述中国石化股份公司安庆分公司化肥原料结构调整及炼油化工资源优化工程，按照大件设备吊装组对方案分段数据统计如下表所示：设备位号设备名称第一段C2201 H2S吸收塔第二段第三段第一段C2202 CO2吸收塔第二段第三段第一段C2204 再吸收塔第二段第三段第一段C2205 热再吸收塔第二段第三段根据设计图纸要求现场组对焊缝焊后需进行消除应力热处理。二、编制依据《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-1999 《钢制压力容器》GB150-1998 《钢制塔式容器》JB4710-92 《钢制压力容器焊接工艺评定》
JB4708-2000 《钢制压力容器焊接工艺规程》JB/T4709-2000 设备组对焊接与热处理方案 2 公称直径φ3400 φ3400 φ3400 φ4000 φ4000 φ4000 φ3900 φ3900 φ3900/φ2600 φ3700 φ3700 φ3700 壁厚δ=48 δ=48 δ=48 δ=55 δ=55 δ=55 长度材质控制重量90000 90000 90000 165000 150000 155000 90000 70000 65000 65000 55000 65000 15400 09MnNiDR 15400 09MnNiDR 16700 09MnNiDR 25781 09MnNiDR 18831 09MnNiDR 21628 09MnNiDR δ=24/20 25010 09MnNiDR δ=20/16 20513 09MnNiDR δ=16/12 29658 09MnNiDR δ=16 δ=16 18550 17000 20R 20R 20R
锅炉管焊接热处理工艺规程 1 总则 本工艺规程适用于低碳和低合金钢锅炉管道焊接接头消除残余应力的焊后热处理，不涉及发生相变和改变金相组织的其他热处理方法。 2 、引用标准及参考文献 NB/T47015—2011 《压力容器焊接规程》 SH3501—2011 《石油化工有毒可燃介质管道工程施工及验收规》 GB50236—2011 《现场设备、工业管道焊接工程施工及验收规程》 3、焊前预热 3.1材料性能分析 部分锅炉管道采用低合金耐热钢，材料具有良好的热稳定性能，是高温热管道的常用材料，由于材料中存在铬、钼合金成分，材料的淬硬倾向大，施工中采用焊前预热、焊后热处理的工艺措施，来获得性能合格的焊接接头。 3.2管道组成件焊前预热应按表1的规定进行，中断焊接后需要继续焊接时，应重新预热，焊接是保持层间温度不小于150℃。 3.3 当环境温度低于10℃时，在始焊处100mm围，应预热到50℃以上。 表1 管道组成件焊接前预热要求
4 设备和器材 4.1焊后热处理必须采用自动控制记录的“热处理控制柜”控制温度。4.2“热处理控制柜”需满足下列要求： 4.2.1能自动控制、记录热处理温度。 4.2.2控制柜、热电偶和补偿导线组合后的温度误差≤±10℃。 4.2.3柜所有仪表、仪器需经法定计量单位校验合格，使用时校验合格证须在有效期。 4.3热电偶 4.3.1焊接接头焊后热处理须采用热电偶测温控温。 4.3.2热电偶需满足如下要求： 4.3.2.1量程为热处理最高温度的1.5倍，精度等级为1.0；控温柜和补偿导线的组合温差波动围≤±10℃。 4.3.2.1按校验周期进行强制校验，使用时校验合格证须在有效期。 4.4加热器 4.4.1焊后热处理必须采用可实现自动指示控制记录的电加热绳或履带加热板加热。 4.4.2管壁厚大于25mm的焊接接头宜采用感应法加热。 4.5热处理设备由经培训合格的专人管理和调试，使用时应放置在防雨防潮的台架上。 4.6保温材料 热处理所用保温材料应为绝缘无碱超细玻璃棉或复合硅酸盐毡，且应有质量证明及合格证。
焊前预热与焊后热处理的重要性 焊前预热 焊前预热及焊后热处理对于保证焊接质量非常重要。重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。焊前预热的主要作用如下：（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。 （2）预热可降低焊接应力。均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。 （3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。 预热温度和层间温度的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。 2焊后热处理 焊后热处理的目的有三个：消氢、消除焊接应力、改善焊缝组织和综合性能。
焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。一般规范为加热到200~350℃，保温2-6小时。焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。 在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。 消应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。用这种方法可以消除80%-90%的焊接应力。另一种方法是局部高温回火，即只对焊缝及其附近区域进行加热，然后缓慢冷却，降低焊接应力的峰值，使应力分布比较平缓，起到部分消除焊接应力的目的。 有些合金钢材料在焊接以后，其焊接接头会出现淬硬组织，使材料的机械性能变坏。此外，这种淬硬组织在焊接应力及氢的作用下，可能导致接头的破坏。如果经过热处理以后，接头的金相组织得到改善，提高了焊接接头的塑性、韧性，从而改善了焊接接头的综合机械性能。
1. 范围 本方案针对六盘水煤基气化替代燃料项目一期工程A标段工艺管线对接焊缝及设备局部需要进行热处理部位而编制的焊后热处理的基本要求，本工程采用履带式陶瓷电加热板加热，使用热电偶检测温度。 2.目的 本方案的制定用于正确的指导现场操作工人进行正确的进行焊前预热和焊后热处理。为降低或消除焊接接头的残余应力，防止产生裂纹、改善焊缝和热影响区的金属组织与性能，应根据材料的淬硬性、焊件厚度及使用条件等综合考虑进行焊接预热和焊后热处理。 3. 编制依据 3.1 《现场设备工业管道焊接工程施工及验收规范》GB50236-98 3.2 《工业金属管道工程施工及验收》GB50235-97 3.3 《钢制压力容器焊接规程》JB4709-2000. 3.4 《石油化工工程鉻钼耐热钢管道技术规程》SH3520-91 3.5 《石油化工低温钢焊接规程》SH-T3525-2004 4．准备工作 4.1 人员资格 参与热处理工作的操作工应熟悉热处理设备的性能，熟悉本工程所采用的热处理各项技术参数。 4.2 设备准备 本工程采用履带式电加热板进行加热，各项技术参数如下：产品型号：DJK-120型 输出功率（P ）：120KW 最大 ）：0~1000℃ 温控范围（I 输出 输出电压（V ）：380V /三相四线 输入 控温点：3点 ）：220V/50HZ 输出电压（V 输出 记录点：6点 5.热处理流程 焊口拍片→工件接收（若合格）→固定加热板→固定热电偶→保温包裹→检查各连线→送电→加热→记录→断电→拆除各连线→拆除热电偶、加热板→资料整理 6.热处理详细描述 A．在进行包扎加热板前，应检查以下几项内容： ?检查工件是否清洁和去除油脂。 ?检查工件表面是否有缺陷。
不锈钢焊接热处理技术要求 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 不锈钢在进行激光焊接的过程中，一般需要进行焊后热处理，特别是马氏体、铁素体不锈钢，选择正确的焊前预热和焊后处理是保证激光焊接机焊接质量的必要条件。那么到底不锈钢焊后热处理工艺是怎样的？ 焊后热处理对不锈钢抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热处理对不锈钢冲击韧性的影响随钢种不同而不同，一般不锈钢焊后热处理工艺选用单一高温回火或正火加高温回火处理： 1、正火加高温回火 对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。 2、单一高温回火 然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和
去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快，力求内外壁均匀。 焊后热处理能够消除不锈钢松弛焊接残余应力；稳定结构的形状和尺寸，减少畸变；提高焊缝金属的塑性；改善疲劳强度；提高抗应力腐蚀的能力；防止延迟裂纹的发生等等，因此不锈钢焊后热处理是非常重要的。 （1）麻田散铁类不锈钢：此类不锈钢体心立方之结构（BCC）可将磁铁吸引，将其从奥斯田温度急冷而得，此之耐蚀性能最好，但材质硬则脆，接著加以回火可以增加延展性，但耐蚀性会降低，特别是在摄氏450度到650度之间回火，会使在结晶格间隙内之碳原子扩散析出与铬形成网状之碳化铬造成临近区域铬元素之消耗使铬成份降低，无法形成保护膜，而丧失耐蚀性，故需特别注意。以下是各种麻田散铁类不锈钢材之热处理温度。（a）403，410，416se之温度在650-750℃。 （b）414之温度在650-730℃。 （c）431之温度在6.（d）440-A，440-B，440-C，420之温度在680-750℃。（2）肥粒铁类不锈钢：此种不锈钢体心立方结构（BCC）可将磁铁吸引通常用在汽车工业或化学工业上，强度不会因热处理而改变，但可以冷加工方式增加强度。 （3）奥斯田铁类不锈钢：此种不锈钢面心立方结构（FCC）对磁铁不起作用，如前面所论此类材料易加工，故其加工后消除材料之残应力而可施予不同之热处理。 （4）析出硬化型不锈钢：此种不锈钢由高温淬火后在低温热处理，由於材料中含之铝，或铜元素析出沿著差排之滑面或晶界形成化合物（inter-metalliccompounds）而可以提高
1总则 1.1本守则适用于本公司碳素钢及低合金钢压力容器及受压元件的焊后热处理。 1.2本守则规定了钢制压力容器热处理通用工艺要求，具体实施应按图纸设计的要求和专业工艺文件的规定执行。 2要求 2.1人员及职责 2.1.1 热处理操作人员应经培训、考核合格，取得上岗证，方可进行焊后热处理操作。 2.1.2 焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。 2.1.3 热处理操作人员应严格按照焊后热处理工艺进行操作，并认真填写原始操作记录。 2.2 设备及装置 2.2.1能满足焊后热处理工艺要求； 2.2.2在焊后热处理过程中，对被加热件无有害的影响； 2.2.3 能保证被加热件加热部分均匀热透； 2.2.4能够准确地测量和控制温度； 2.2.5在整个热处理过程中应当连续记录； 2.2.6炉外加热时，热电偶的布置应满足工艺标准的要求； 2.2.7被加热件经焊后热处理之后，其变形能满足设计及使用要求。 3焊后热处理方法 3.1炉内热处理 3.1.1 焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。3.1.2 被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 3.1.3为了防止拘束应力及变形，对薄壁大直径容器，内部应加支撑。卧式容器底部应放鞍式支座，支座间距不大于2米且底部应垫平。 3.1.4有密封面和有高精度螺孔的部位应加以保护，可用机油和石墨粉膏剂涂于被保护面，然后用石棉布包扎。
3.2分段热处理 焊后热处理允许在炉内分段进行。对于超出炉子长度需要分段热处理的大件，其重复加热长度应不小于1.5米；露在炉外靠近炉门处应采取合适的保温措施，保温长度不得小于1米。 3.3炉外热处理 产品整体炉外热处理热处理时，在满足2.2的基础上，还应注意： a）考虑气候变化，以及停电等因素对热处理带来的不利影响及应急措施； b）应采取必要的措施，保证被加热件温度的均匀稳定，避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.4局部热处理 3.4.1 B、C、D类焊接接头，球形封头与圆筒相连的A类焊接接头以及缺陷焊补部位，允许采用局部热处理方法。 3.4.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度δs的2倍（δs为焊接接头处钢材厚度）；接管与壳体相焊时加热宽度不得小于钢材厚度δs的6倍。 3.4.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 4热处理工艺规范 4.1工件装炉温度和出炉温度应低于400℃。但对厚度差较大、结构复杂、尺寸稳定性要求较高、残余应力值要求较低的被加热件，其入炉或出炉时的炉内温度一般不宜超过300℃。 4.2 焊件升温至400℃后，加热区升温速度不得超过（5000/δs）℃/h，且不得超过200℃/h，最小可为50℃/h。 4.3 升温时，加热区内任意5000mm长度内的温差不得大于120℃。 4.4 保温时，加热区内最高与最低温度之差不宜超过65℃。 4.5 升温保温期间，应控制加热区气氛，防止焊件表面过度氧化。 4.6 炉温高于400℃时，加热区降温速度不得超过（6500/δs）℃/h，且不得超过260℃/h，最小可为50℃/h. 4.7 焊件按出炉温度出炉后应在静止空气中继续冷却。 4.8 常用钢号推荐的焊后热处理保温温度和保温时间见表1
因现在山西长治，身边无图纸及有关资料，本方案仅供参考，请修改完善，多谢。 目录 一、概述 二、编制依据 三、施工程序 四、施工方法、技术措施、 4.1.施工准备 4.2.分段设备组对检验 4.3. 焊接坡口制备 4.4设备组对要求 4.5.设备组对焊接 4.6.焊接检验 4.7.焊缝热处理加固 4.8.焊缝热处理 五、工程质量目标及质保措施、质量控制点 六、劳动力需用计划及技术能要求 七、主要机具、计量工具一览表 八、雨季、暑季施工技术措施 九、职业安全卫生与环境管理
十、文明施工措施 设备组对焊接与热处理方案 一、概述 1.1中国石化股份公司安庆分公司化肥原料结构调整及炼油化工资源优化工程， 按照大件设备吊装组对方案分段数据统计如下表所示：
1.2.根据设计图纸要求现场组对焊缝焊后需进行消除应力热处理。 二、编制依据 2.1《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-1999 2.2《钢制压力容器》GB150-1998 2.3《钢制塔式容器》JB4710-92 2.4《钢制压力容器焊接工艺评定》JB4708-2000 2.5《钢制压力容器焊接工艺规程》JB/T4709-2000 2.6《压力容器安全技术监察规程》 2.7《压力容器无损检测》JB4730-94 2.8设计提供的设备图纸及技术资料 三、施工程序 制作安装临时平台→按照大件设备吊装方案将分段设备在空中就位→组对卡具制作安装→对口方位调整→用经纬仪（或细钢丝）检查铅直度并调整→用组对卡具调整对口间隙及错边→组对固定后检查→点焊→正式焊接→焊缝外观检查→无损检验→750T吊车稳固热处理焊缝上段→稳固检查→焊缝热处理→焊缝硬度检测 四、施工方法、技术措施、 4.1.施工准备 4.1.1焊接工艺评定 焊接工艺评定试验在于测定焊件具有要求的使用性能。本工程中设备材质：20R 、09MnNiDR按《钢制压力容器焊接工艺评定》JB4708-2000进行评定。 4.1.2.焊工技能评定 焊工技能评定在于测定焊工具有熔敷优质焊缝金属的能力。施工单位选派具有相应合格项目的焊工，这些焊工均获得国家质量技术监督局颁发的锅炉压力容器压力管道特种设备焊工操作资格证。 4.1.3焊材的验收、保管、烘烤、发放管理 4.1.4严格按照公司有关焊接材料管理的专项规定进行焊材管理。 4.1.5焊材应符合相应标准要求，焊材质量证明书中应包括以下内容： 焊材型号、牌号、规格； (1)批号、数量及生产日期； (2)熔敷金属化学成份检验结果； (3)熔敷金属对接接头各项性能检验结果；
焊接后热处理的工艺及作用 阅读(42)次 2011-11-25 20:38:47 后热处理(PWHT)工艺是指焊接工作完成后，将焊件加热到一定的温度，保温一定的时间，使焊件缓慢冷却下来，以改善焊接接头的金相组织和性能或消除残余应力的一种焊接热处理工艺。焊后热处理工艺一般包括加热、保温、冷却三个过程，这些过程相互衔接，不可间断。 广义的焊后热处理包括下列各类热处理：消除应力；完全退火；固溶强化热处理；正火；正火加回火；淬火加回火；回火；低温消除应力；析出热处理等；另外，在避免焊接区急速冷却或者是去氢的处理方法中，采取后热处理也是焊后热处理的一种。 焊后热处理可采取炉内热处理，整体炉外热处理或局部热处理的方法进行。 焊后热处理 1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。 消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。 焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热处理对焊缝金属冲击韧性的影响随钢种不同而不同。 2、热处理方法的选择 焊后热处理一般选用单一高温回火或正火加高温回火处理。对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快，力求内外壁均匀。 3、焊后热处理的加热方法 ⑴感应加热。钢材在交变磁场中产生感应电势，因涡流和磁滞的作用使钢材发热，即感应加热。现在工程上多采用设备简单的工频感应加热。 ⑵辐射加热。辐射加热由热源把热量辐射到金属表面，再由金属表面把热量向其他方向传导。所以，辐射加热时金属内外壁温度差别大，其加热效果较感应加热为差。辐射加热常用火焰加热法、电阻炉加热法、红外线加热法。
管道焊后热处理方案
陕西陕化煤化工节能减排技改项目管道焊缝热处理方案 施工单位：陕西化建 编制人： 审核人： 批准人： 陕西化建陕西陕化煤化工有限公司节能减排技改项目项目经理部 2011-05-25
目录 1.适用范围。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 2.编制目的.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 3.编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 4.工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 5.责任和义务。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 6.施工准备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 7．热处理施工流程。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 8. 质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6 9. 安全注意事项。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 10．劳动力安排。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 11主要施工措施用料一览表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 12主要施工机械设备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10
1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》 2.2 DL5007-92 《电力建设施工及验收技术规范（焊接篇）》 2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.4 GB50235-97 《工业金属管道工程施工及验收规范》 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》 2.7 GB/T5117-1995 《碳钢焊条》 2.8 GB/T5118-1995 《低合金钢焊条》 2.9 GB/T983-1995 《不锈钢焊条》 2.10 YB/T4242-1984 《焊接用不锈钢丝》 2.11 GB1300-77 《焊接用钢丝》 2.12 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求
P91钢与P22钢焊接及热处理工艺 摘要：现场施工中碰到了SA335-P91、SA335-P22两种不同合金成分的异种钢焊接，焊缝金属组织容易发生马氏体转变，产生脆性组织，造成焊缝冷裂，且由于碳迁移造成接头强度低。通过对SA335-P91及SA335-P22材料的焊接性能分析，提出解决存在问题的施工工艺措施，确定可行的焊接及热处理工艺。 关键词：P91 P22 异种钢焊接及热处理 1.前言 在锅炉机组安装中，主蒸汽出口总管因图纸设计更改，其中两个三通管件的材料采用了SA335-P91钢。其余预制管道材质为SA335-P22钢。这两种钢材化学成分差异大，焊接控制不好则容易产生焊缝冷裂纹和焊接接头机械强度低。为了保证安装的焊接工程质量，需制定合理的焊接及热处理工艺指导现场施工。 2.材料简介 SA335-P22钢属于珠光体耐热钢，马氏体开始转变温度为430℃～450℃，焊接性能好，具有较高的热强性、热稳定性、抗腐蚀性及良好的塑性。SA335-P91钢为马氏体高合金耐热钢材，其最高使用温度650℃，高温性能更好。两种钢材的化学成分和机械性能见表1，表2. 表1 P91与P22钢的化学成分 % 表2 P91与P22钢的机械性能
钢号最小屈服强度 σb/MPa 最小抗拉强度 σs/MPa 最小纵向延伸率 δ/% 最大硬度 /HB SA335-P91 SA335-P22 415 205 585 415 20 30 250 163 3.焊接性能 一、焊后冷裂倾向 高合金钢中，Cr、Mo、V等合金元素使C曲线强烈右移，增加钢的淬透性，在焊后冷却过程中，焊缝及其热影响区过热区易产生马氏体转变，生成的马氏体脆性组织使焊缝及热影响区的冷裂倾向大，焊缝产生冷裂纹。 二、碳迁移形成低强脆性接头 由于是高合金与低合金相连接，焊缝两侧合金元素成分差异大，在焊缝熔合区两侧易产生增碳和脱碳现象，高合金侧增碳产生粗大碳化物，低合金侧脱碳形成较宽低强度F带，由此焊后焊接接头强度低，且脆性大。 三、热影响区软化 在焊接过程中，母材被加热到A c1附近的回火区内出现极不均匀的从马氏体到奥氏体的分解产物、聚合碳化物和大量的铁素体，接近钢的退火状态，称为软化区。该区在长期高温载荷作用下，持久强度和塑性大幅度下降，其软化层厚度与在A c1附近停留的时间成正比。 要解决不同合金焊接产生的以上问题，焊接时就要采取焊前预热措施，焊接过程中控制层间温度，以降低和减小焊接热应力和焊后残余应力，避免在焊接过程中发生马氏体转变，防止产生淬硬组织，降低焊缝的冷裂倾向，防止冷裂纹产生。焊接完成后要及时进行焊后热处理，消除焊接残余应力，并使焊缝组织转变成具有良好机械性能的珠光体组织，提高焊接接头强度。 4.焊接及热处理工艺 焊接施工中我们选用的焊接材料为：打底采用焊丝为ER90S-B9，焊丝直径为Φ2.5，焊条选用E9015-B9，焊条直径为Φ3.2/Φ4.0。 为防止在焊接中热影响区过热组织脆化，焊接工程中采用较小的焊接线能量
焊缝热处理作业指导书-制度大全 焊缝热处理作业指导书之相关制度和职责，一、目的本设备采用中频感应加热原理对焊缝进行热处理,达到消除高频焊接后的缺陷,细化晶粒消除偏析,消除淬火马氏体组织,降低内应力,使钢管焊缝的组织和性能更加均匀,最终达到提高基体的... 一、目的 本设备采用中频感应加热原理对焊缝进行热处理,达到消除高频焊接后的缺陷,细化晶粒消除偏析,消除淬火马氏体组织,降低内应力,使钢管焊缝的组织和性能更加均匀,最终达到提高基体的机械性能、延长钢管使用寿命的目的。 二、中频感应加热设备主要技术参数如下 功率 最高 处理温度 钢管 长度 钢管 直径 运行速度(Vmax) 中频1 中频2 中频3 500KW 500KW 500KW 1000℃ 6m-15m φ114.3~φ355.6 40m/min 三、操作步骤 1、开机前启动中频设备冷却循环水泵,先检查内、外循环水,正常后检查供气是否正常; 2、将电控柜上的开关扳到ON的位置上,打开控制开关; 3、合上焊缝跟踪系统标线喷印机电源,根据钢管规格调节喷头距离使喷头距钢管表面10~20mm; 4、按下标线喷印机START UP启动开关,选择INK EJECTION油墨喷出,待喷印机绿灯亮后,主轧启动后标线自动喷印; 5、启动摄像系统,根据钢管规格调整摄像头距离,拔出锁定销将摄像头推到相应位置,调整跟踪上下基线范围及显示屏亮度,使之达到理想状态; 6、待轧机启动后,调整感应圈与钢管表面距离8~10mm,选择SEAM TRACKING MANUAL/AUTO到AUTO位置,中频感应头将自动跟踪焊缝; 7、按下操作台RESET复位按钮,启动HEAT ON,调节温度控制旋钮,按照工艺要求依次设定
压力管道焊接及焊后热处理施工工艺 规程 1 2020年4月19日
1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 G B50236-98 《现场设备、工业管道焊接工程施工及验收规范》 2.2 DL5007-92 《电力建设施工及验收技术规范（焊接篇）》 2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.4 GB50235-97 《工业金属管道工程施工及验收规范》 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》 2.7 GB/T5117-1995 《碳钢焊条》 2.8 GB/T5118-1995 《低合金钢焊条》 2.9 GB/T983-1995 《不锈钢焊条》 2.10 YB/T4242-1984 《焊接用不锈钢丝》 2.11 GB1300-77 《焊接用钢丝》 2.12 其它现行有关标准、规范、技术文件。
3施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
目录 1、概况........................................ 2、编制依据.................................... 3、焊接工艺控制程序............................ 4、焊接工艺要求................................ 5、焊后热处理.................................. 6、管道安装.................................... 7、管道吊装..................................... 8、主要程序控制点.............................. 9、成果保护..................................... 10、职业安全健康及环境管理....................... 11、主要工机具、人力组合及施工计划...............
1、概况 咸阳60万吨/年吨甲醇项目空分装置（271）及压缩机厂房（671）区域共有高压蒸汽管线470米，管线材质均为12Cr1MoVG，管道主要尺寸主要为325*28及450*38的厚皮管道，此合金钢管道材料需要做焊前预热、焊后后热及焊后热处理，以降低焊接接头的残余应力，改善焊缝及近缝区的组织性能。因此编制此方案指导合金钢管道的施工及热处理 2、编制依据 2.1《现场设备、工艺管道焊接工程施工及验收规范》GB50236-98 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3报甲方批准的焊接工艺评定 2.4《锅炉压力容器、压力管道焊工考试与管理规则》国家质量监督局 2.5JB/T4709 钢制压力容器焊接规程 2.6华陆工程科技有限责任公司的热处理技术要求及文件
焊前预热 重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。焊前对焊件整体或焊接区域局部进行加热的工艺手段称为预热。 对于焊接强度级别较高、有淬硬倾向的钢材、导热性能特别良好的材料、厚度较大的焊件，以及当焊接区域周围环境温度太低时，焊前往往需要对焊件进行预热。预热的主要目的是降低焊接接头的冷却速度。预热能够降低冷却速度，但又基本上不影响在高温停留的时间，这是十分理想的。所以当焊接具有淬硬倾向的钢材时，降低冷却速度减小淬硬倾向的主要工艺措施，是进行预热，而不是增大线能量。 对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。 焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。 焊前预热的主要作用： （1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。 （2）预热可降低焊接应力。均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。 （3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。 预热温度和层间温度（注：对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。 焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。）预热温度和层间温度的选择的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。 焊后热处理 1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。 消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。 焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热处理对焊缝金属冲击韧性的影响随钢种不同而不同。 2、热处理方法的选择 焊后热处理一般选用单一高温回火或正火加高温回火处理。对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。单一的中温回火只适用
