当前位置:文档之家› 焊后热处理工艺守则

焊后热处理工艺守则

焊后热处理工艺守则
焊后热处理工艺守则

焊后热处理基本知识

焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1后热处理(消氢处理):焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃~350℃保温缓冷的措施。 目的、作用:减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织,从而防止氢致裂纹的产生。 后热温度:200℃~350℃ 保温时间:即焊缝在200℃~350℃温度区间的维持时间,与后热温度、焊缝厚度有关,一般不少于30min 加热方法:火焰加热、电加热 保温后的措施:用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011关于后热的规定: 1.2焊后热处理(PWHT):广义上:焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理,内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上:焊后热处理仅指消除应力退火,即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程:将焊件缓慢均匀加热至一定温度后保温一定的时间,然后缓慢降温冷却至室温。

目的、作用: (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式:整体热处理、局部热处理 1.4焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化(热涨冷缩)及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1焊接应力只能降低,不可能完全消除,焊接残余应力形成的的危害:1)影响构件承受静载的能力;2)会造成构件的脆性断裂;3)影响结构的疲劳强度;4)影响构件的刚度和稳定性;5)应力区易产生应力腐蚀开裂;6)影响构件的精度和尺寸的稳定性。 1.4.2降低焊接应力的措施 1)设计措施: (1)构件设计时经量减少焊缝的尺寸和数量,可减少焊接变形,同时降低焊接应力 (2)构件设计时避免焊缝过于集中,从而避免焊接应力叠加 (3)优化结构设计,例将如容器的接管口设计成翻边式,少用承插式 2)工艺措施

钢制管道焊后热处理工艺规程完整

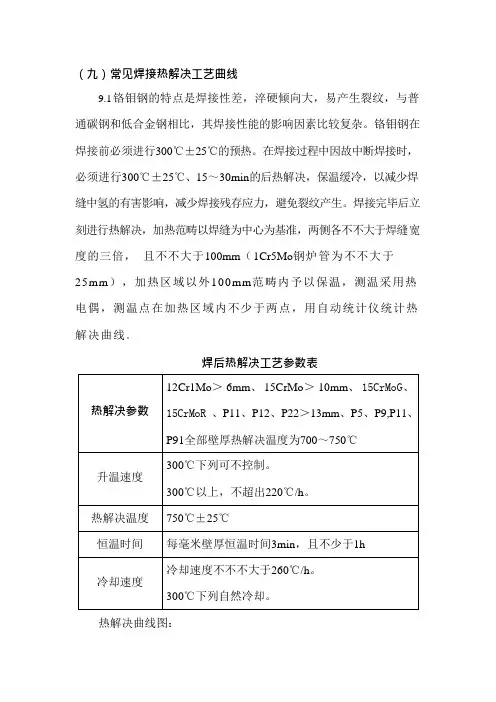

锅炉管焊接热处理工艺规程 1 总则 本工艺规程适用于低碳和低合金钢锅炉管道焊接接头消除残余应力的焊后热处理,不涉及发生相变和改变金相组织的其他热处理方法。 2 、引用标准及参考文献 NB/T47015—2011 《压力容器焊接规程》 SH3501—2011 《石油化工有毒可燃介质管道工程施工及验收规》 GB50236—2011 《现场设备、工业管道焊接工程施工及验收规程》 3、焊前预热 3.1材料性能分析 部分锅炉管道采用低合金耐热钢,材料具有良好的热稳定性能,是高温热管道的常用材料,由于材料中存在铬、钼合金成分,材料的淬硬倾向大,施工中采用焊前预热、焊后热处理的工艺措施,来获得性能合格的焊接接头。 3.2管道组成件焊前预热应按表1的规定进行,中断焊接后需要继续焊接时,应重新预热,焊接是保持层间温度不小于150℃。 3.3 当环境温度低于10℃时,在始焊处100mm围,应预热到50℃以上。 表1 管道组成件焊接前预热要求

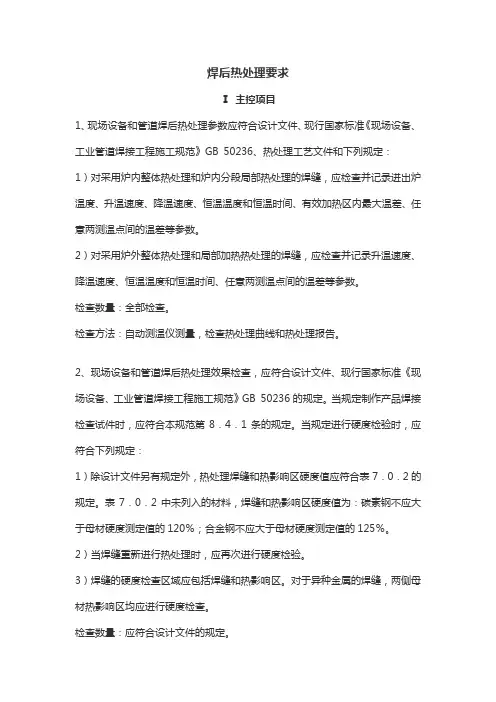

4 设备和器材 4.1焊后热处理必须采用自动控制记录的“热处理控制柜”控制温度。4.2“热处理控制柜”需满足下列要求: 4.2.1能自动控制、记录热处理温度。 4.2.2控制柜、热电偶和补偿导线组合后的温度误差≤±10℃。 4.2.3柜所有仪表、仪器需经法定计量单位校验合格,使用时校验合格证须在有效期。 4.3热电偶 4.3.1焊接接头焊后热处理须采用热电偶测温控温。 4.3.2热电偶需满足如下要求: 4.3.2.1量程为热处理最高温度的1.5倍,精度等级为1.0;控温柜和补偿导线的组合温差波动围≤±10℃。 4.3.2.1按校验周期进行强制校验,使用时校验合格证须在有效期。 4.4加热器 4.4.1焊后热处理必须采用可实现自动指示控制记录的电加热绳或履带加热板加热。 4.4.2管壁厚大于25mm的焊接接头宜采用感应法加热。 4.5热处理设备由经培训合格的专人管理和调试,使用时应放置在防雨防潮的台架上。 4.6保温材料 热处理所用保温材料应为绝缘无碱超细玻璃棉或复合硅酸盐毡,且应有质量证明及合格证。

热处理通用技术规范及作业指导书

热处理通用技术规范 编制: 审核: 批准:

热处理通用技术规范 1.目的 为确保公司生产的产品符合产品标准技术要求,根据公司质量手册和程序文件的规 定,特制定热处理通用工艺规范,用于指导热处理生产与过程控制。 2.适用范围 本规范明确了热处理生产的主要工艺和质量控制方式、方法、要求,适用于石油机械API SPEC7K转盘及其配件产品的各种热处理。 属于本公司的其他产品和外协产品的热处理也可参照本规范的基本要求执行。 3.主要热处理工艺 热处理是通过对工件的加热、保温和冷却,使金属或合金的组织结构发生变化,从而 获得预期的性能的操作工艺。热处理能最大限度的发挥材料潜力,改善和获得良好的机械 性能、加工性能、物理性能和化学性能等。 热处理作为生产过程特殊工序,在石油机械产品生产制造中有重要作用。 可以分为: a.整体热处理与表面热处理 整体热处理:如退火、正火、淬火、回火 表面热处理:如感应加热表面淬火、火焰加热淬火以及化学热处理(如表面渗碳、碳 氮共渗、氮化等) b.预先(或预备)热处理与最终热处理 预先热处理一般是为了获得良好的加工性能而采取的热处理工艺,如时效、退火(包 括去应力退火、球化退火等)、正火等,预先热处理有时也可以作为最终热处理。一般用于焊接结构件、铸件等。相对于最终热处理而言,某些重要、大截面钢件采用预先热处理(通常采用正火处理)是为使最终热处理产品有一个良好的组织保证。 3.1退火(Annealing) 将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度后,一般随炉温缓慢冷却。主要是降低硬度,提高塑性,改善切削加工与压力加工性能;细化晶粒,改善力学 性能,为下一工序做准备;消除冷、热加工所产生的内应力。主要适用于合金结构钢、碳

焊后热处理管理规定

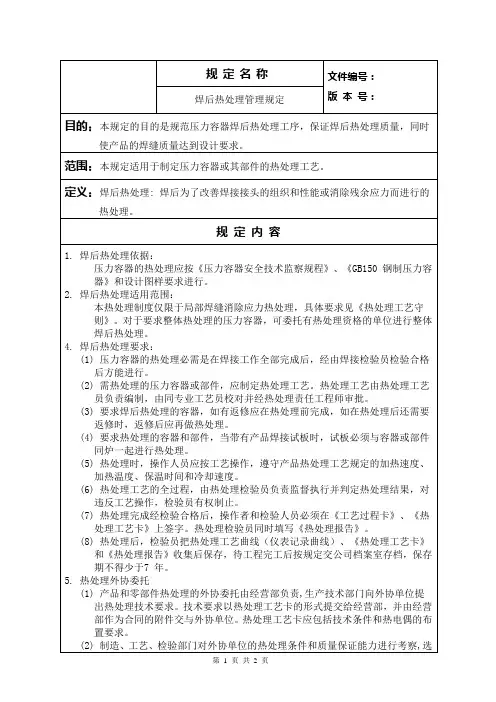

焊后热处理管理规定 (QB/SAR0308-2005) 1.0总则 1.1目的:对公司制造的压力容器产品(或泵压部件)焊后热处理过程实施有效监督和控制,确保产品(或承压部件)焊后热处理质量符合设计、使用和相关标准规定要求。 1.2编制依据 1.2.1《压力容器安全技术监察规程》; 1.2.2《锅炉压力容器制造监督管理办法》; 1.2.3《钢制压力容器》(GB150-1998); 1.2.4《锅炉压力容器产品安全性能监督检验规则》; 1.2.5本公司相关的管理规定。 1.3适用范围 本规程适用于公司制造的压力容器产品(或承压部件)的焊后热处理过程的监督和控制。主要包括以下内容: 1.3.1本公司自行进行的产品(或承压部件)局部(焊缝、热影响区)焊后热处理。 1.3.2本公司暂无能力实施需委托分包单位进行的产品(承压部件)整体焊后热处理。 2.0局部焊后热处理 2.1局部热处理范围 2.1.1压力容器产品的B、C、D类焊接接头,球形封头与圆角相连的A类焊接接头及缺陷补焊部位。 2.1.2局部热处理时,焊缝每侧加热宽度不小于钢材厚度的2倍;接管与壳体相焊时加热宽度不得小于钢材厚度的6倍。 2.1.3靠近加热区的部位应采取保温措施,使温度梯度不致影响材料的组织和性能。 2.2局部热处理控制 2.2.1由热处理工艺员编制热处理过程工艺卡,经热处理责任师审批后实施。 2.2.2由热处理签发热处理任务单,对需进行焊后热处理内容向热处理人员进行安排,必要时还应附有示意简图,并对热处理开始时间作出要求。 2.2.3热处理人员按接受的热处理任务单和工艺卡的规定要求,实施过程参数控制,确保热处理过程和质量符合规定要求。

热处理工艺规范(最新)

华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多,对外业务增大,方便更好的管理铸造件产品,特制定本规定,要求各部门严格按照规定执行。 1目的: 为确保铸钢产品的热处理质量,使其达到国家标准规定的力学性能指标,以满足顾客的使用要求,特制定本热处理工艺规范。2范围 本规范适用于本公司生产的各种精铸、砂铸产品的热处理,材质为各种低碳钢、中碳钢、低合金钢、中合金钢、高合金钢、铸铁及有色合金。 3术语 3.1退火:指将铸钢产品加热到规定的温度范围,经保温一段时间后, 降温出炉的操作工艺。 3.2正火:指将铸钢产品加热到规定的温度范围,经保温一段时间后, 从炉中取出,在空气中冷却下来的操作工艺。 3.3淬火:指将铸钢产品加热到规定的温度范围,经保温一段时间后, 快速冷却的操作工艺。 3.4回火:指将淬火后的铸钢产品加热到规定的温度范围,经保温一 段时间后出炉,冷却到室温的操作工艺。 3.5调质:淬火+回火 4 职责

4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录,并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作,负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1每次装炉前应对设备进行检查,把炉底板上的氧化渣清除干净, 错位炉底板应将其复位后再装,四周应留有足够的间隙,轻拿轻放,装炉应结实,摆放合理。 5.2装炉时大铸件产品放在下面,对易产生热处理变形的铸件,必须 作好防变形或反变形处理,力学性能试样应装在高温区,对特别小的铸件采用铁桶或其它框类工装集中盛放。 5.3炉车上的铸钢件入炉时,应缓慢推进,仔细观察铸钢件是否与炉 壁碰撞,关闭炉门,通电后应经常观察炉内工作状况。 5.4作好铸件产品后续热处理的准备工作,严格控制出炉温度,对水 淬铸件应控制入水时间,水池应有足够水量,以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素,热处理园盘记录纸可多次使用,但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格,应及时通知相关部门。

(工业管道焊后热处理施工工艺标准

1 目的 为了规范压力管道等焊件的焊前预热和焊后热处理工艺,保证焊接工程质量,特制定本工艺标准。 2 适用范围 本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。 3 引用标准 GB50236《现场设备、工业管道焊接工程施工及验收规范》 4 定义 预热:焊接开始前,对焊件的全部(或局部)进行加热的工艺措施。 焊后热处理:焊后,为改善焊接接头的组织和性能或消除残余应力而进行的热处理。 5 焊前预热和焊后热处理的一般要求 5.1焊前预热 5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热,必要时可通过试验确定。 5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定,当无规定时,焊前预热温度宜采用表1的规定。 精品文档,欢迎下载

5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。预热的温度应用热电偶、测温笔等测出。当温度达到要求时才能进行焊接。5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。 5.1.5 要求焊前预热的焊件,其层间温度应在规定的预热温度范围内。5.1.6 当焊件温度低于0℃时,所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。 5.1.7 不同钢号相焊时,预热温度按预热温度要求较高的钢号选取。 5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。 5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时,亦需考虑预热要求。 5.2 焊后热处理 精品文档,欢迎下载

热处理通用工艺

热处理通用工艺 X围 本守则规定了热处理的工艺规则,适用于本公司的热处理。 2 准备工作 2.1 根据加工路线单核对工件数量,检查材料是否符合要求,并根据图样了解热处理的种类。 2.2 检查工件是否有碰撞伤痕、裂纹等缺陷。 2.3 检查炉子及炉温仪表使用情况是否正常 2.4 严禁带电进出炉操作,工件离电热体不宜太远,以防局部过热。一般工件离炉壁应大于100mm,离炉顶大于200mm。 2.5 对形状复杂或细长轴等工件,在堆放时要按有关操作要求装入炉内。 3 设备 3.1 X45箱式电阻炉。 3.2 0-1100°热电偶电子电位差计。 3.3 布洛氏硬度计。 4 退火 4.1 45、40Cr钢分别加热到800℃-840℃,830℃-850℃,保温2-3h ,然后以小于100℃/h 的速度缓慢冷却至500℃-600℃出炉空冷。 4.2 T7-T9,T10-T12钢分别加热到740℃-760℃,750℃-770℃保温2-4h,然后以小于200℃/h的速度缓慢冷却至500℃-600℃出炉空冷。 4.3 对于合金钢等特殊材料,按有关技术资料的要求操作。 4.4 一般件可不预热低温进炉,也可高温进炉,但对形状复杂、大件或高合金工具钢退火时,应低温进炉。入炉后,当温度升至500℃-650℃时,应保温1-2小时再继续升温。

4.5 出炉时对于形状复杂或细长的工件,宜用钳子或其它夹具垂直或水平放在适当地方。 5 正火 5.1通常用于正火的材料为含碳量不超过0.5%的碳素钢、低合金钢的锻件、铸钢件、粗加工等。 5.2 Q023、20钢、Q345等材料加热到880℃-93℃,保温1-3h后出炉空冷。 5.3 45、40Cr钢分别加热到830℃-880℃,850℃-890℃,保温1-3h后出炉空冷。 5.4 保温时间根据工件的有效厚度决定,具体见表 5.5 正火规X相同的零件,可在同炉处理,但截面有效厚度必须相近。 5.6 不同尺寸的零件在同炉处理中,若同时出炉时,其保温时间就按晨大截面所需的保温时间计算,但允许小件到达其本身尺寸所需保温时间后单独出炉。 5.7 多件装炉时工件断面尺寸小于100mm者,其间隙应大于50mm。技术要求较高的零件严禁小件外面套大件。 5.8 对细长零件,在易变形部位加支承(垫铁)。 5.9 保温结束后,应迅速把零件出炉,在空气中冷却,零件必须分散,不能成堆集中。 6 淬火 6.1 45钢加热到830℃-870℃,保温0.3-1.2h,然后出炉在自来水(盐水)中急速冷却。 6.2 40Cr 钢加热到840℃-880℃,保温0.3-1.2h,然后出炉在油(柴油)中急速冷却。 6.3 高碳工具钢加热到760℃-820℃,保温0.3-1.2h,然后出炉在自来水(盐不)中急速冷却。 6.4 淬火时,工件要平衡迅速地进入冷却介质中,并上、下移动,同时将工件绕圈行走,直到没有汽泡出现或水声微弱停止。

焊接、热处理工艺卡

焊接热处理工艺卡 精品

工艺曲线图: 注意事项: 1. 在加热范围内任意两点的温差应小于 50℃; 2. 保温厚度以40~60mm 为宜; 3. 升、降温时,300℃以下可不控温; 4. 焊后热处理必须在焊接完毕后24h 内进行。 编制 日期 审批 日期 焊接施工工艺卡 企业名称:安徽电力建设第二工程公司 设计卡编号:APCC-GD-WPS-001 产品名称:P91中大口径管焊接工艺卡 所依据的工艺评定报告编号:APCC-PQR-115 焊接位置:2G 、5G 、6G 自动化程度:手工焊 母 材 坡 口 简 类号 B 级号 Ⅲ 与 类号 B 级号 Ⅲ 钢号 SA335-P91 与 母材厚度范围:√对接接头 角接接头 70mm 焊缝金属厚度范围:δ≤h ≤δ+4mm 管子直径范围:√对接接头 角接接头 φ406 其 他: / 坡口检查 √外观检查VT √着色PT 磁粉MT 装配点焊 √手工焊Ds 氩弧焊Ws 二氧化碳气体焊Rb 焊材要求 √焊丝清洁 √焊条烘焙 焊剂温度 焊前预热: 火焰预热 √电阻预热 预热温度:150~200℃ 层间温度:200~300℃ 焊嘴尺寸: M10×L65×φ6 钨极型号/尺寸: Wce-20,φ2.5 焊接技术: 导电嘴与工件距离: / 清理方法: 机械法清理 无摆动或摆动焊: 略摆动 焊接方向: 由左至右、由下至上 工 艺 参 数 层 道 次 焊接方法 焊材 极 性 焊接参数 焊剂或 气体 保护气体流量L/Min 背面保护气体流 量L/Min 气体后拖 保护时间S 牌号 规 格 (mm ) 电流(A ) A 电压 (V ) 焊速 mm/Min 150~250 200~300 ≤300℃ 温度(℃) 时间 6(h ) 80~100℃/2 ≤90℃/h ≤90℃/h 750~770℃

焊接热处理技术要求【大全】

不锈钢焊接热处理技术要求 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理! 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 不锈钢在进行激光焊接的过程中,一般需要进行焊后热处理,特别是马氏体、铁素体不锈钢,选择正确的焊前预热和焊后处理是保证激光焊接机焊接质量的必要条件。那么到底不锈钢焊后热处理工艺是怎样的? 焊后热处理对不锈钢抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。焊后热处理对不锈钢冲击韧性的影响随钢种不同而不同,一般不锈钢焊后热处理工艺选用单一高温回火或正火加高温回火处理: 1、正火加高温回火 对于气焊焊口采用正火加高温回火热处理。这是因为气焊的焊缝及热影响区的晶粒粗大,需要细化晶粒,故采用正火处理。 2、单一高温回火 然而单一的正火不能消除残余应力,故需再加高温回火以消除应力。单一的中温回火只适用于工地拼装的大型普通低碳钢容器的组装焊接,其目的是为了达到部分消除残余应力和

去氢。绝大多数场合是选用单一的高温回火。热处理的加热和冷却不宜过快,力求内外壁均匀。 焊后热处理能够消除不锈钢松弛焊接残余应力;稳定结构的形状和尺寸,减少畸变;提高焊缝金属的塑性;改善疲劳强度;提高抗应力腐蚀的能力;防止延迟裂纹的发生等等,因此不锈钢焊后热处理是非常重要的。 (1)麻田散铁类不锈钢:此类不锈钢体心立方之结构(BCC)可将磁铁吸引,将其从奥斯田温度急冷而得,此之耐蚀性能最好,但材质硬则脆,接著加以回火可以增加延展性,但耐蚀性会降低,特别是在摄氏450度到650度之间回火,会使在结晶格间隙内之碳原子扩散析出与铬形成网状之碳化铬造成临近区域铬元素之消耗使铬成份降低,无法形成保护膜,而丧失耐蚀性,故需特别注意。以下是各种麻田散铁类不锈钢材之热处理温度。(a)403,410,416se之温度在650-750℃。 (b)414之温度在650-730℃。 (c)431之温度在6.(d)440-A,440-B,440-C,420之温度在680-750℃。(2)肥粒铁类不锈钢:此种不锈钢体心立方结构(BCC)可将磁铁吸引通常用在汽车工业或化学工业上,强度不会因热处理而改变,但可以冷加工方式增加强度。 (3)奥斯田铁类不锈钢:此种不锈钢面心立方结构(FCC)对磁铁不起作用,如前面所论此类材料易加工,故其加工后消除材料之残应力而可施予不同之热处理。 (4)析出硬化型不锈钢:此种不锈钢由高温淬火后在低温热处理,由於材料中含之铝,或铜元素析出沿著差排之滑面或晶界形成化合物(inter-metalliccompounds)而可以提高

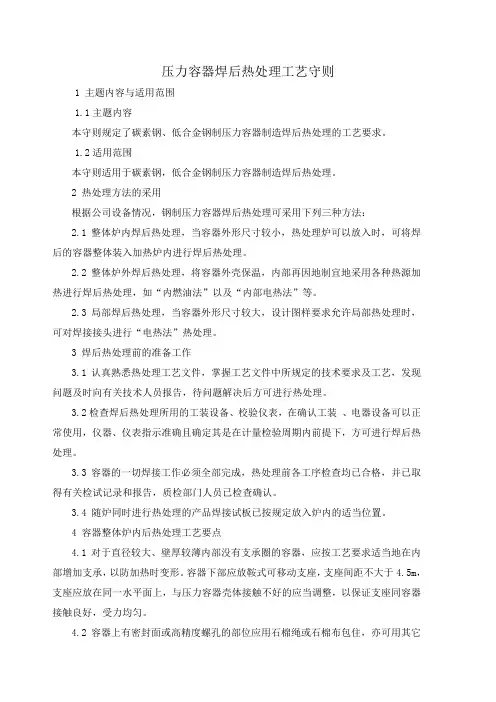

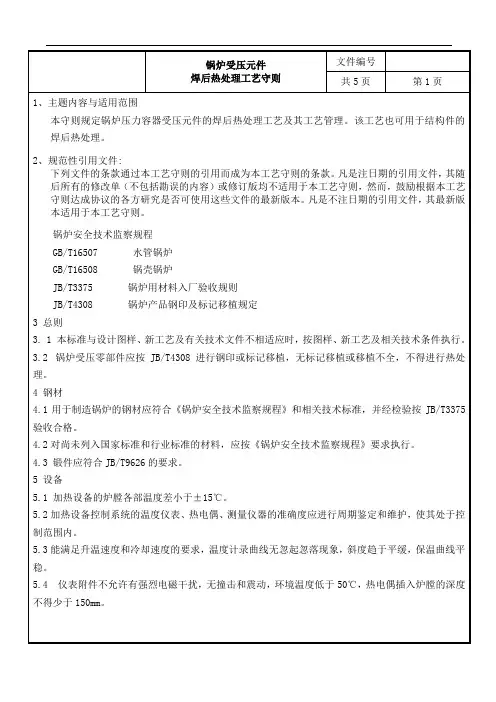

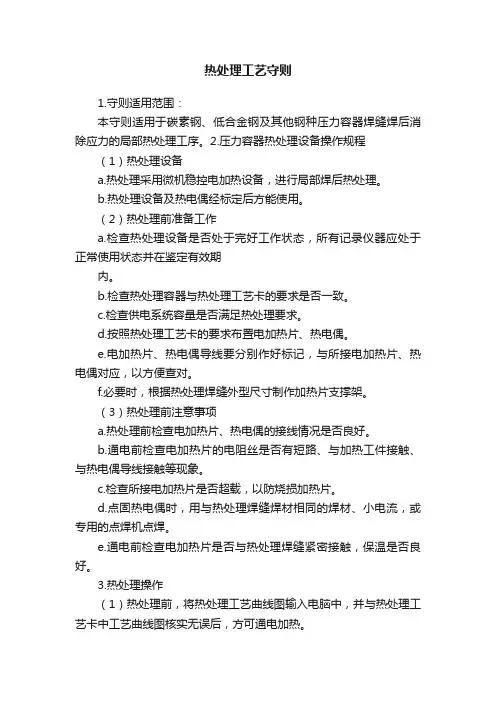

钢制压力容器热处理通用工艺规程

1、范围 本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺。 本标准适用于锅炉、压力容器的碳钢、低合金钢产品,以改善接头性能,降低焊接残余应力为主要目的而实施的焊后热处理。其他产品的焊后热处理亦可参照执行。 2、引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修改,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB9452-1988 热处理炉有效区测定方法。 3、要求 3.1 人员及职责 3.1.1 热处理操作人员应经培训、考核合格,取得上岗证,方可进行焊后热处理操作。 3.1.2 焊后热处理工艺由热处理工艺员编制,热处理责任工程师审核。 3.1.3 热处理工应严格按焊后热处理工艺进行操作,并认真填写原始操作记录。 3.1.4 热处理责任工程师负责审查焊后热处理原始操作记录(含时间—温度自动记录曲线),核实是否符合焊后热处理工艺要求,确认后签字盖章。 3.2 设备 3.2.1 各种焊后热处理及装置应符合以下要求: a)能满足焊后热处理工艺要求; b)在焊后热处理过程中,对被加热件无有害的影响; c)能保证被加热件加热部分均匀热透; d)能够准确地测量和控制温度; e)被加热件经焊后热处理之后,其变形能满足设计及使用要求。 3.2.2 焊后热处理设备可以是以下几种之一: a)电加热炉;

b)罩式煤气炉; c)红外线高温陶瓷电加热器; d)能满足焊后热处理工艺要求的其他加热装置 3.3 焊后热处理方法 3.3.1 炉内热处理 a) 焊后热处理应优先采用在炉内加热的方法,其热处理炉应满足GB9452的有关规定。在积累了炉温与被加热件的对应关系值的情况下,炉内热处理时,一般允许利用炉温推算被加热件的温度,但对特殊或重要的焊接产品,温度测量应以安置在被加热件上的热电偶为准。 b) 被加热件应整齐地安置于炉内的有效加热区内,并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 c) 为了防止拘束应力及变形的产生,应合理安置被加热件的支座,对大型薄壁件和结构、几何尺寸变化悬殊者应附加必要的支撑等工装以增加刚性和平衡稳定性。 3.3.2 分段热处理 焊后热处理允许在炉内分段进行。被加热件分段进行热处理时,其重复加热长度不小于1500mm。被加热件的炉外部分,应采取合适的保温措施,使温度梯度不致影响材料的组织和性能。 3.3.3 整体炉外热处理 进行整体炉外热处理时,在满足3.2.1的基础上,还应注意: a)考虑气候变化,以及停电等因素对热处理带来的不利影响及应急措施; b)应采取必要的措施,保证被加热件温度的均匀稳定,避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.3.4 局部热处理 B、C、D类焊接接头,球形封头与圆筒相连的A类焊接接头以及缺陷焊补部位,允许采用局部热处理方法。局部热处理时,焊缝每侧加热宽度不小于钢材厚度δs的2倍(δs为焊接接头处钢材厚度);接管与壳体相焊时加热宽度不

热处理工艺课程设计说明书格式要求(精品模板)

XXXXX职业技术学院 热处理工艺课程设计指导书 选题: 负责人: 合作者: XXXX系 2017年10月

热处理工艺课程设计指导书 一. 热处理工艺课程设计的目的 热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课设计练习,是热处理工艺课程的最后一个教学环节。其目的是: (1)培养学生综合运用所学的热处理课程的知识去解决工程问题的能力,并使其所学知识得到巩固和发展。 (2)学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。 (3)进行热处理设计的基本技能训练,如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。 二. 课程设计的任务 进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。根据零件的技术要求,选定能实现技术要求的热处理方法,制定工艺参数,画出热处理工艺曲线图,选择热处理设备,设计或选定装夹具,作出热处理工艺卡。写出设计说明书,对各热处理工序的工艺参数的选择依据和各热处理后的显微组织作出说明。 三. 热处理工艺设计的方法 热处理工艺的最佳方案是在能够保证达到根据零件使用性能和由产品设计者提出的热处理技术要求的基础上,设计的一种高质量、低成本、低能耗、清洁、高效、精确的热处理工艺方法。根据零件使用性能及技术要求,提出所可能实施的几种热处理工艺方案,通过综合经济技术分析,确定最佳热处理工艺方案。确定热处理工艺方案后,首先应根据零件的材料特性及技术要求,选择热处理加热设备、加热、保温时间与冷却方式。在此基础上,制定编制热处理工艺规范,设计零件在有关热处理工序使用的装夹具及校直装置等。最后,编写主要热处理工序的操作守则。 四. 热处理工艺设计的内容及步骤 1、零件概述 (1)零件图 (2)零件尺寸 (3)零件服役条件与性能要求分析 2、零件选材 (1)某零件典型用钢 (2)选材分析 化学成分、含碳量与合金元素对组织与性能的影响、临界温度、冷却图。 3、热处理工艺设计 (1)热处理工艺路线 (2)预备热处理 正火、退火加热温度、保温时间、冷却介质等工艺参数的确定。

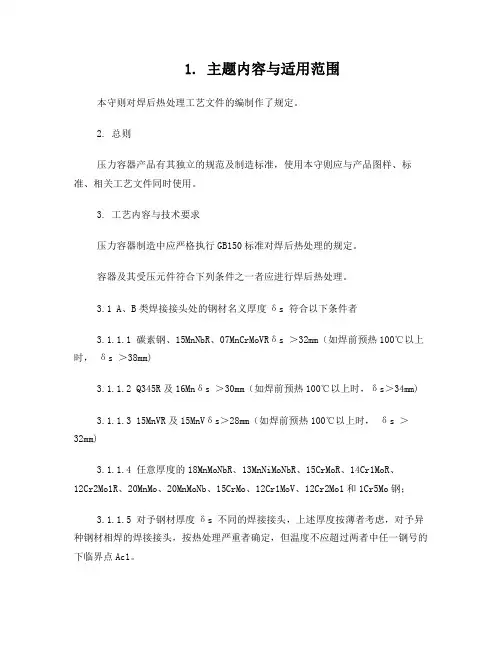

1、范围本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺

1、范围本标准规定了碳钢、低合金钢焊接构件的焊后热处理工艺。 本标准适用于锅炉、压力容器的碳钢、低合金钢产品,以改善接头性能,降低焊接残余应力为主要目的而实施的焊后热处理。其他产品的焊后热处理亦可参照执行。 2、引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修改,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB9452-1988 热处理炉有效区测定方法。 3、要求 3.1 人员及职责 3.1.1 热处理操作人员应经培训、考核合格,取得上岗证,方可进行焊后热处理操作。 3.1.2 焊后热处理工艺由热处理工艺员编制,热处理责任工程师审核。 3.1.3 热处理工应严格按焊后热处理工艺进行操作,并认真填写原始操作记录。 3.1.4 热处理责任工程师负责审查焊后热处理原始操作记录(含时间-温度自动记录曲线),核实是否符合焊后热处理工艺要求,确认后签字盖章。 3.2 设备 3.2.1 各种焊后热处理及装置应符合以下要求: a)能满足焊后热处理工艺要求; b)在焊后热处理过程中,对被加热件无有害的影响; c)能保证被加热件加热部分均匀热透; d)能够准确地测量和控制温度; e)被加热件经焊后热处理之后,其变形能满足设计及使用要求。 3.2.2 焊后热处理设备可以是以下几种之一: a)电加热炉; b)罩式煤气炉; c)红外线高温陶瓷电加热器; d)能满足焊后热处理工艺要求的其他加热装? 3.3 焊后热处理方法 3.3.1 炉内热处理 a)焊后热处理应优先采用在炉内加热的方法,其热处理炉应满足GB9452的有关规定。在积累了炉温与被加热件的对应关系值的情况下,炉内热处理时,一般允许利用炉温推算被加热件的温度,但对特殊或重要的焊接产品,温度测量应以安置在被加热件上的热电偶为准。 b)被加热件应整齐地安置于炉内的有效加热区内,并保证炉内热量均匀、流通。在火焰炉内热处理时应避免火焰直接喷射到工件上。 c)为了防止拘束应力及变形的产生,应合理安置被加热件的支座,对大型薄壁件和结构、几何尺寸变化悬殊者应附加必要的支撑等工装以增加刚性和平衡稳定性。 3.3.2 分段热处理焊后热处理允许在炉内分段进行。被加热件分段进行热处理时,其重复加热长度不小于1500mm.被加热件的炉外部分,应采取合适的保温措施,使温度梯度不致影响材料的组织和性能。 3.3.3 整体炉外热处理进行整体炉外热处理时,在满足 3.2.1的基础上,还应注意: a)考虑气候变化,以及停电等因素对热处理带来的不利影响及应急措施; b)应采取必要的措施,保证被加热件温度的均匀稳定,避免被加热件、支撑结构、底座等因热胀冷缩而产生拘束应力及变形 3.3.4 局部热处理B、C、D类焊接接头,球形封头与圆筒相连的A类焊接接头以及缺

钢结构焊接热处理工艺

京隆发电有限公司烟气脱硝改造工程 钢结构焊接热处理工艺 施工措施 批准: 审核: 编制: 南京龙源环保有限公司京隆项目部

目录 一、编制依据 (2) 二、材料介绍 (2) 三、焊接施工流程 (3) 四、焊接工艺参数的选择 (3) 五、现场焊接顺序: (4) 六、现场技术管理 (9) 七、作业的安全要求及措施 (9)

内蒙京隆电厂2×600MW机组烟气脱硝工程,SCR钢架的主立柱、梁、垂直支撑全部采用"H"型钢,母材材质为Q345(属低合金结构钢),钢架主立柱采用分段对接方式连成一体,其中"H"型钢的腹板采用高强螺栓连接,翼缘板之间的连接采用对接焊接方式。 一、编制依据 1.1《火电施工质量检验及评定标准》(焊接篇)1996年版。 1.2《火力发电厂焊接技术规程》DL/T869-2004。 1.3《电力建设安全工作规程》(第1部分:火力发电厂) DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。 1.5《管道焊接超声波检验技术规程》DL/T820-2002。 1.6《焊接材料质量管理规程》JB/T3223-1996。 1.7京隆电厂脱硝钢架安装相关图纸 1.8《工程建设标准强制性条文》(电力工程部分)2006版。 二、材料介绍 1. Q345化学成分如下表(%): 2.Q345力学性能如下表(%): 其中壁厚介于16-35mm时,σs≥325Mpa;壁厚介于 35-50mm时,σs≥295Mpa

3. Q345钢的焊接特点 3.1 碳当量(Ceq) Ceq=0.49%,大于0.45%,可见Q345钢焊接性能不是很好,需要在焊接时制定严格的工艺措施。 3.2 Q345钢在焊接时易出现的问题 3.2.1 热影响区的淬硬倾向 Q345钢在焊接冷却过程中,热影响区容易形成淬火组织-马氏体,使近缝区的硬度提高,塑性下降。结果导致焊后发生裂纹。 3.2.2 冷裂纹敏感性 Q345钢的焊接裂纹主要是冷裂纹。 三、焊接施工流程 1、坡口清理准备→点固→焊前预热→焊接→施焊→自检/专检→焊后热处理→无损检验(合格)焊接材料的选用 2、由于Q345钢的冷裂纹倾向较大,应选用低氢型的焊接材料,同时考虑到焊接接头应与母材等强的原则,选用E5015 (J507)型电焊条。 3、对于要求焊接的部位严格按图纸要求施焊,注意坡口角度、间隙及焊角高度。 4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。 5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防弧坑裂纹。 6、焊接工作应一气呵成,更换焊条时应迅速,中途不应无故停顿,注意层间熔化,避免出现夹沟。焊接过程中途因故停止后重新焊接时,必须检查焊缝表面是否有裂纹、气孔、生锈、水迹等,发现问题及时处理。 四、焊接工艺参数的选择

压力管道焊接及焊后热处理施工工艺规范

1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》 2.2 DL5007-92 《电力建设施工及验收技术规范(焊接篇)》 2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.4 GB50235-97 《工业金属管道工程施工及验收规范》 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》 2.7 GB/T5117-1995 《碳钢焊条》 2.8 GB/T5118-1995 《低合金钢焊条》 2.9 GB/T983-1995 《不锈钢焊条》 2.10 YB/T4242-1984 《焊接用不锈钢丝》 2.11 GB1300-77 《焊接用钢丝》 2.12 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前,应依据设计文件及其引用的标准、规范,并依据我公司焊接工艺评定报告编制出焊接工艺技术文件(焊接工艺卡或作业指导书)。如果属本公司首次焊接的钢种,则首先要制定焊接工艺评定指导书,然后对该种材料进行工艺评定试验,合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件(焊接工艺卡或作业指导书)必须针对工程实际,详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺(有要求时)等。 3.1.3 压力管道施焊前,根据焊接作业指导书应对焊工及相关人员进行技术交底,并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道,在焊接施工前应画出焊口位置示意图,以便在焊接施工中进行质量监控。 3.2 对材料的要求

(热处理及焊后 热处理程序)

Heat Treatment and PWHT Procedures 热处理及焊后热处理程序

TABLE OF CONTENTS 目录 1.0SCOPE范围 (1) 2.0REFERENCES参考文件 (1) 3.0EQUIPMENT设备 (1) 4.0HEATING METHODS加热方法 (1) 5.0HEATING AND COOLING RATES加热和冷却速率 (1) 6.0HOLDING TEMPERATURES AND ALLOWABLE RANGES保温温度和容许范围 (2) 7.0INTERRUPTED POSTWELD HEAT TREATMENTS不规则的焊后热处理 (2) 8.0TEMPERATURE CONTROL AND RECORDING温度控制和记录 (3) 9.0RECORDING POSTWELD HEAT TREATMENT CYCLE焊后热处理记录周期 (4) 10.0HARDNESS TESTED REQUIRMENTS AFTER PWHT热处理后的硬度测试要求 (5) 11.0PRETECT DEFORMATION DURING HEAT TREATMENT热处理期间的防变形 (5) 12.0RECORDS记录 (5) Attachment and Appendix List 附件附录清单 ATTACHMENT1:PWHT REPORT附件1:焊后热处理报告 (5)

1.0S C O P E范围 1.1This procedure specifies detailed requirements for performing post weld heat treatment(PWHT) 该程序规定了进行焊后热处理的详细要求。 1.2This procedure was written to meet the requirements of ASME B31.3for heat treat temperatures,holding times,heating and cooling rates,and permissible heat treating methods when PWHT is required. 该程序是根据ASME B31.3中针对焊后热处理的处理温度、保温时间、加热和冷却速率以及允许的加热方法来拟写的。 2.0R E F E R E N C E S参考文件 Doc.No.Document Title ASME B31.3-2012Process Piping工艺管道 3.0E Q U I P M E N T设备 3.1Certification of equipment shall be provided upon request. 应当根据需要提供设备的证书。 3.2Calibration certificate of temperature indicator shall be submitted and approved before use. 使用温度指示器之前应当提交校准证书并获得批准。 3.3Recalibration reference paragraph9.2. 参考段落9.2中关于重校的内容。 4.0H E A T I N G M E T H O D S加热方法 4.1Gas heating method be utilized to perform PWHT 利用燃气加热法来进行焊后热处理。 4.2Any other PWHT method requires prior approval of customer before use. 使用任何其它焊后热处理方法之前都要客户的批准。 5.0H E A T I N G A N D C O O L I N G R A T E S加热和冷却速率 5.1.The rate of the heating at the temperature above300Deg.C(572°F)shall not exceed220Deg.C(428°F)/Hr.for pipe wall thickness up to and including25mm(0.984in)/T maximum.For maximum pipe wall thickness more than25mm(0.984in)/T,the heating rate shall be(5588/T Where T=pipe wall thickness in mm). 对于最大壁厚为25mm(0.984in)的管道,300℃(572°F)之后的加热速度不应超过220℃(428°F)/小时。对于最大壁厚超过25mm(0.984in)的管道,加热速度为5588/T(T=管道壁厚mm数)。 5.2The rate of Cooling from the Soak temperature to a temperature above300Deg.C(572°F)shall not exceed275Deg.C(527°F)/ Hr.For pipe wall thickness up to and including25mm(0.984in)/T in maximum.For maximum pipe wall thickness over than25mm (0.984in)/T,the Cooling shall be(6985/T Where T=pipe wall thickness in mm).

管道焊逢局部热处理施工工艺

管道焊逢局部热处理施工工艺 1.工程简介: 装置中工艺管道管径范围为1/2〃~28〃,管道材质有普通碳钢、低温碳钢、镀锌碳钢和合金钢,管道材料等级中有焊后热处理要求时,应进行热处理。对于碱、酸和硫化氢介质的管道材料应进行应力消除。 2.引用标准: 2.1《现场设备、工业管道焊接工程施工及验收规范》 2.2《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.3《工艺管道ASME B31.3》 3.人员要求: 3.1热处理人员应经过技术培训考核合格,持证上岗。 3.2热处理工作人员须了解热处理管道焊缝的规格材质和工艺要求。 4.机具、材料的管理: 4.1热处理仪器设备应有专人负责保养、维修,确保设备能完好运行。 4.2热处理施工前所使用的热电偶、记录仪表和硬度计应经计量鉴定合格。 4.3所有仪器、设备的各种见证资料如使用说明书、鉴定合格证等应保存完好。表1. 管道热处理常用的仪器、设备 4.4管道焊逢热处理的加热器材采用的是柔性加热器,加热器的形状主要有绳形、履带式、指形等。绳形和履带式加热器是用多股镍铬合金(Cr20Ni80)丝绳,外套活动陶瓷材料制成;指形加热器是采用单股铁铬铝即0Cr25Al5材料外套活动陶瓷瓷珠制成。加热器的长度可以任意弯曲,可围绕各种形状工件进行加热。

表2. JSn型绳形加热器常用的规格 表3. LCD型履带式加热器常用的规格 4.5加热器应分类妥善放置,使用前须检查加热器的情况。 4.6电缆线为3×6mm2+1×4mm2四相铜芯线,补偿导线为2×1.5mm2 二芯铜-康铜线。 4.7电缆线、补偿导线使用前要检查是否有短路、断路及胶皮损坏情况,保证施工安全。 4.8保温材料一般采用硅酸铝纤维针刺毯,密度为160~200kg/m3,规格为7000×600×25mm,长期使用温度≤1100℃。保温材料应存放在干燥、清洁的地方。 4.9及时回收施工现场能再利用的材料。

焊接热处理施工工艺

钢结构焊后热处理工艺 1总则 1.1为了保证电厂厂房钢结局部焊接热处理质量,指导焊接热处理作业,特制定本工艺。 1.2本工艺适用于钢结构对接焊缝焊前预热、后热和焊后热处理工作。 1.3焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。 1.4 焊接热处理除执行本工艺的规定外,还应符合国家有关标准规范的规定以及设计图纸的技术要求。 2编写依据 2.1DL/T869 — 2004《火力发电厂焊接技术规程》 2.2DL/T819—2002 《火力发电厂焊接热处理技术规程》 2.3DL/T734 — 2000《火力发电厂锅炉汽包焊接修复技术导则》 2.4DL/T868 — 2004《焊接工艺评定规程》 2.5GB/T17394—1998《金属里氏硬度试验方法》 2.6GB/T16400—2003《绝热用硅酸铝棉及其制品》 3基本要求 3.1人员要求 3.1.1焊接热处理人员资格: a)焊接热处理操作人员应经专业操作技术培训考核合格并取得资格证书; b)接热处理技术人员经专业培训并取得资格证书; C)没有取得资格证书的人员只能从事辅助性的焊接热处理工作,不能单独

作业或对焊接热处理结果进行评价。 3.1.2 热处理技术人员的职责: a ) 熟悉相关规程,熟练掌握和严格执行 DL/T819 — 2002《火力发电厂焊接热 处理技术规程》; b ) 负责编制焊接热处理方案、作业指导书等技术文件; C )指导并监督热处理工的工作,收集、汇部、整理焊接热处理资料。 3.1.3 热处理工的职责: a ) 执行DL/T819 — 2002《火力发电厂焊接热处理技术规程》,严格按照焊接 热处理施工方案、作业指导书进行施工。 b ) 记录热处理操作过程并在热处理后进行自检。 3.2 施工设备和材料要求 3.2.1 热处理设备 a ) 热处理施工前,热处理设备应经调试合格,设备应满足工艺的要求,参数 调节灵活、方便,通用性好,运行稳定、可靠并满足安全要求; b ) 热处理应采用自动温度控制箱,并配有自动打印记录仪,设备的温度精度 应在士 5C 以内,计算机温度控制系统的显示温度应以自动记录仪的温度显示为 准进行调整,两者记录误差不大于 0.5%; C )焊接焊接热处理所用的计量器具必须经过校验, 并在有效期内使用。维修 后的计量器具必须重新校验; d )热处理应采用绳状或履带式远红外线加热器,在采用 K 连接线应采用补偿导线。 柔性陶瓷电阻加热器的技术要求应符合 《火力发电厂焊接热处理技术规程》附录 A 的规定。 3.2.2 施工材料 a ) 采用氧一乙炔加热时,应采用瓶装气体。 b ) 热处理用保温材料应采用无硬碱超细玻璃或硅酸铝纤维毡, 能应满足工艺及环保的要求,产品质量应符合 GB/T16400—2003 《绝热用硅酸 铝棉及其制品》的要求。 C )当用于不锈钢热处理保温时,其热处理材料中的氯离子含量不超过 2510, 且 型热电偶时,其 DL/T819 — 2002 保温材料的性

相关主题
文本预览
相关文档 最新文档
