SLFK型智能低压复合开关
产品使用说明书
北海市深蓝科技发展有限责任公司
https://www.doczj.com/doc/401557977.html,
一、概述
SLFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
本产品适用于对低压无功补偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。
该产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投入(切除)点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护；运行指示等功能。与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。本产品是广西区经贸委及区科委下达的重点创新项目，已于2002年7月通过电力工业部无功补偿成套装置质量检验测试中心检验通过。
二、技术参数
1.工作环境条件
环境温度：-10℃～+55℃；
相对湿度：40℃时，20%～90%；
2.额定电压、工作电源及额定电流
额定工作电压：380V/220V三相四线交流50HZ;
允许偏差：三相电压同步变化不大于±20%;
波形为正弦波，失真度小于5%;
额定频率：50HZ±5%;
工作电源：220V，50HZ
额定电流：45/55A。
3.主要技术指标：
使用寿命：10万次
相数：三相(△型接法)、单相(Y形接法)
控制容量：额定电流45A时≤20Kvar
额定电流55A时≤30Kvar
功耗：≤1.5V A
接触压降：≤100mV
接点耐压：≥1600V
响应时间：≤100ms
每次接通与关断间隔：≥1秒
连续两次接通间隔：≥120秒
安全保护功能：
电压故障缺相保护；
电源电压缺相保护；
欠压保护；
自诊断故障保护；
空载保护；
停电保护。
绝缘等级：在正常大气条件下，≥10MΩ。
启动电压：直流：4～32V；交流：5～25V。
输入阻抗：≥6.8K
导通阻抗: ≤0.003Ω
指示灯：
工作指示灯；开关闭合后发亮；
故障指示灯：可控硅或继电器出现故障时发亮。
三、主要技术特点
1.过零投切：
复合开关的基本工作原理是将可控硅开关与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
2.采用单片机控制投切并智能监控可控硅、继电器以及输入电源和负载的运行状况，从而
具备完善的保护功能：
1)电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相则自动
退投；
2)电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动
退投；
3)欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；
4)自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，
则拒绝闭合或自动退投断开；
5)空载保护：未接负载时开关拒绝闭合；
6)停电保护：接通后遇突然停电时，自动跳闸断开。
3.无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电
器吸合导通就不会产生谐波。
4.功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且
由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
5.输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
产品采用先进的智能控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
四、型号命名
1.产品分类
产品按电容器的补偿方式分为两类：
1、三相共补型：电容器的连接方式为三角形接法；
2、单相分补型：电容器的连接方式为星形接法
2.型号命名：
SL FK △/ＹV A
－
表示额定电流
表示额定电压
表示补偿电容器接法
表示复合开关
表示企业代号
产品型号按上面格式命名:SL－表示企业代号；FK－表示复合开关；补偿电容器接法－其中“△”表示补偿电容器为共补的三角形接法，“Ｙ”－表示补偿电容器为分补的星形接法；额定电流－表示本开关的额定电流值。如SLFK－△380V4５A，就表示智能低压复合式开关，补偿电容器是三角形接法共补，额定电压380V，额定电流值为45A。
五、安装及操作方法
1.安装位置及尺寸
本装置安装于380V三相四线制的配电网络上,用于低压无功补偿电容器的通断控制。用户可安装在低压无功补偿电容柜、箱式变压器内或其它适当位置。外形图如下：
外形尺寸：111×131×123 mm（长*宽*深）
固定尺寸：88×145 mm。
2.接线图
注意事项：
●接线：
①交流输入、输出严禁接反；
②电平信号输入极性K+和K- 要连接无误；
③必须注意所连接的电容器容量应与开关的额定电流值匹配；
●运输：本复合开关在运输过程中，可能会因剧烈振动而导致磁保持继电器出现接通现象，
即输入输出短路。在通电后本开关会自动复位恢复正常状态。
接线图如下所示：
三相共补复合开关接线图
单相共补复合开关接线图
3.操作方法
通电后请注意观察面板上的指示灯，其中
工作指示灯；开关闭合后发亮；
故障指示灯：可控硅或继电器出现故障时发亮。

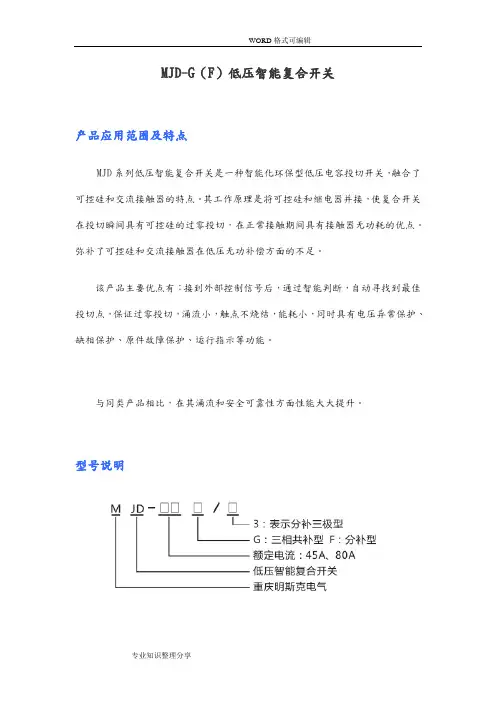

MJD-G（F）低压智能复合开关 产品应用范围及特点 MJD系列低压智能复合开关是一种智能化环保型低压电容投切开关，融合了 可控硅和交流接触器的特点。其工作原理是将可控硅和继电器并接，使复合开关在投切瞬间具有可控硅的过零投切，在正常接触期间具有接触器无功耗的优点。弥补了可控硅和交流接触器在低压无功补偿方面的不足。 该产品主要优点有：接到外部控制信号后，通过智能判断，自动寻找到最佳投切点，保证过零投切，涌流小，触点不烧结，能耗小，同时具有电压异常保护、缺相保护、原件故障保护、运行指示等功能。 与同类产品相比，在其涌流和安全可靠性方面性能大大提升。 型号说明 电气特性 1. 工作环境条件 环境温度；－40℃～＋80℃ 2. 额定工作电压、电流
额定电压220V/380V（750V需特殊生产） 允许偏差；三相电压同步变化不大于±20％失真度：小于5％，波形为正弦波 电流：45A，80A 频率：50Hz±5％ 3. 主要技术指标 控制容量：MJD -45G≤30Kvar MJD -80G≤55Kvar MJD -45F/3≤10Kvar MJD -80F/3≤18Kvar 使用寿命：100万次 相数：三相、单相 整机功耗：≤1.5 VA 接点耐压：≥2200V AC 响应时间：≤1000ms 每次接通与关断间隔：≥1s 连续两次接通间隔：≥120s 安全保护功能： 电压故障缺相保护电源电压缺相保护 自诊断故障保护空载保护停电保护 绝缘等级：在正常大气条件下≥10MΩ 输入阻抗：≥6.8K 导通抗阻：≤0.003 涌流：小于额定电流2倍
运行指示 1.三相共补 电源指示灯：红色灯点亮 工作指示灯：开关闭合后绿色灯点亮 故障指示灯：出故障时黄灯亮起 2.三相分补 电源指示灯：开关处于断开状态 工作指示灯：开关处于闭合状态 故障指示灯：出现故障时点亮 主要技术特点 1.过零投切 本产品将可控硅和继电器并联，实现电压过零导通和电流过零切断，使本产品在接通和断开的瞬间可控硅过零投切。 其实现方法是，投入时是在电压过零瞬间可控硅先触发导通，稳定后再将继电器吸合导通，切除时是先将继电器断开，可控硅延时过零断开，实现电流过零切除。 2.保护功能 采用单片机控制投切，智能监控本产品运行状况，从而具有完善的保护功能： 工作电压故障保护： 工作电压异常时，开关则拒绝闭合或在闭合状态自动断开。 电源电压故障保护： 系统电源缺相时，开关则拒绝闭合或在闭合状态自动断开。 自诊断故障保护：
L o R a智能路灯方案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
L o R a 无线通讯在智能路灯的应用方案 在 LED 节能路灯逐步普及后，传统城市照明中能源利用率低、路灯状态监控不便等问题逐渐解决，节约了大量的人力物力，然而接下来如何去提高节能路灯监控方案性价比将成为市政建设的必然趋势。 图 1 市政节能 LED 灯 智能路灯能根据人流状况、天气情况有效调节灯的亮度，同时能监控灯体的状态，提高维护效率。 图 2 根据人流状态调节亮度 从电力载波到现今的 LoRa 技术 传统的路灯传输的电力载波模块优点是可以直接复用供电线作为信号传输线，但受国内普遍不合格电能质量干扰严重，传输效果很不理想且价格较高，亟待优化。从“降低终端模块成本”、“方便布线且便于维护”等方面考虑，市政路灯管理采用 ZigBee 短距离可组网的无线传输方案是一个很好的选择。 图 3 组网方式为多级传输 而要进一步降低成本则要从“减少路由数量”角度考虑，这就要用到远距离传输的 LoRa 技术了。 低功耗和远距离传输在无线通讯上向来只能二选一，直到将原本军用的 LoRa 低功耗广域网技术（即 Low Power Wide Area Network 技术的一种，简称 LPWAN ）转为商用。在发射功率一定时，通常扩频因子被设置得越大，模块可获得的接收灵敏度就越高，通信距离将越远，但会同时导致通信速率降低。 图 4 灵活可调的扩频因子 LoRa 无线传输技术的几大优势 对于未实现智慧市政和已经采用电力载波、短距离无线传输方案而言，要实现对城市内几个大区路灯的实时控制层级精简化，成本低廉化，要同时满足长距离和低功耗两个需求， LoRa 方案在这一领域具备两大优势： ● 减少路由，LoRa 无线扩频技术，具备-148dBm 的接收灵敏度，比起传统 470MHz 传输，拥有 超过两倍的通信距离和覆盖面积，大大减少网关数量和施工成本，以及施工复杂度，传统组网中数量巨大的路由及需要精心计算传输范围内路由最佳放置点的难题也一并解决； ● 超强抗干扰，路灯供电电缆及高楼林立的复杂城市路况都会对无线通讯产生很强的干扰作用， LoRa 采用 ISM 频段无线通信技术，融合了数字扩频、数字信号处理和前向纠错编码，有效保证无线通讯稳定可靠和抗干扰能力； 产品介绍 北京创羿科技推出了CY-LRW-102 Lora 开关控制器和CY-LRB-101 Lora 开关检测器--Modbus/Bacnet 通讯协议。方便客户快速搭建合适自身行业的智能窄带物联网产品。 创羿 CY-LRW-102 Lora 开关控制器 远程控制系统包括两端：开关检测端与开关控制端。均采用双工传输模式。 检测端检测终端状态，如电灯通断状态，温度传感器的电流信号，水流传感器的电流信号等等。 电灯控制:将开关控制端继电器串联进入电灯回路中做开关使用，装置会检测电灯通断状态并将状态通过LoRa 无线传输返回给开关检测端，开关检测端再将状态中转给DDC 等设备，以便于控制。DDC 等设备也可以控制电灯通断，当得知电灯状态时，可通过DDC 等设备将控制开关信号发给开关检测端，再由开关检测端将通断控制信号发送到开关控制端，从而控制电灯的亮与灭。
智能断路器的设计方案 一． 系统的整体框架 二． 智能断路器各个模块映射的通信协议栈及通信特点 断路器位置 刀闸位置 弹簧状态 合闸控制信号 开关位置信息 分合闸命令 断路器 遥控 储能电机操作电流 刀闸电机操作电流 分闸线圈操作电流 合闸线圈操作电流 开关触头的温升 灭弧室真空度 分闸速度 合闸速度 保 护电流 测量电流 保护电压 测量电压
从图中可以瞧出:MMS映射了全部的A协议集与T协议集,复杂程度最高。但就是该模块主要实现的就是断路器参数的在线检测与远程控制,因此对通信的实时性要求并不高,基本上就是以人的反映时间为准。 GOOSE模块直接映射到了以太网,其目的就是保证分合闸GOOSE报文的快速传递,因此它的特点就是:通信映射简单,但就是实时性要求高,GOOSE报文的时延必须小于2ms。 SMV也直接映射到了以太网,其特点就是:实现简单,但就是实时性要求最高,SMV的时延必须控制在微秒级。 三．具体的实现方案 1.方案一
图中所示为南瑞的开关设备智能装置实现方案。CPU采用Freescale公司高性能32位微处理器,考虑到GOOSE与SMV的强实时性要求,在系统中嵌入Vxworks专业硬实时操作系统。MMS,GOOSE,SMV全部在嵌入式单系统中实现。 其优点就是:结构紧凑,硬件平台比较简单,实现起来相对容易; 缺点就是:①采用专业的实时操作系统直接提高了研发经费,个人觉得仅仅为了满足GOOSE与SMV的实时性而采用Vxworks有点浪费; ②由于该系统只采用了61850定义的逻辑节点进行建模,因此系统在线检测的信息种类相对偏少。应该按照62271-3标准进行建模,个别的检测参数如果在标准中没有对应的数据对象,可以考虑扩展建模。 ③由于CPU的IO口有限,该方案中的电流互感器与电压互感器采样信号只能以QSPI(同步队列串行接口)方式通过CPU的IO口送入CPU中。这种方式下将不可避免的会造成采样值的巨大时延,产生很大的相位偏移。这种 时延在电子式互感器的设计规范中将不可容忍。 2.方案二
A RTEOR TM FLOW OF ENERGIES
能想像得到您的房子自己活起来了吗。贯穿整个房间的墙壁突然间变得聪敏起来，它们会呵护您的日常生活；请再发挥一下您的想象，您用一个简单手势就能掌控一切，所有的事情都按照您的意愿有条不紊的完成......将生命力注入您的生活空间，全因罗格朗科技带来的能量的流动。以一种简单全新的方式看待世界，我们邀您一同分享。 FLOW OF ENERGIES 能量的流动
M e e t t h e D e s i g n e r s PIERRE-YVES PANIS AND DENYS TOULEMONDE ARE DESIGNERS AT LEGRAND. THEY ARE HERE TO TELL US ABOUT THE GENESIS OF THE NEW ARTEOR TM INTERNATIONAL LINE. 奥特项目设计师的职责是什么？ 不论设计师的职责范围是什么，他们必须兼顾产品功能与外观的最佳平 衡。这就需要他们持续的革新，即使这意味着要改变对待一些事物的习 惯和假设。就工业设计而言，关乎战略问题的核心就是：技术革新。技 术革新把繁杂的电子零件、更加精密的功能性与用户期望的多功能、易 用性紧密地结合到了一起。现在的产品必须做到好用、直观、美观，并 真正实现身份地位的提升。对于消费者和设计师而言，差异化和认同的 品质已经变成他们是否做出选择的重要因素。因此我们要做的是提前捕 捉流行趋势和预测潮流。正因为此罗格朗的设计师始终关注建筑风格和 设计流行趋势，他们再用自己独特的风格设计出来。设计师的工作是直 观和富于想象力的，最终产品是其创意性和合理性的结晶。2 对话设计师 皮埃尔和丹尼斯先生是罗格朗的两位设计师。他们现在将为我们讲述全新的奥特国际化设计的设计灵感。
智能复合开关技术手册 石家庄福润新技术有限公司 版权所有
一、产品概述： ZFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。本产品已通过 3 C 认证。 本产品适用于对低压无功补偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。 本产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投切点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。 产品图片：产品外形图：
二、技术参数 1.工作环境条件 环境温度：-20℃～+60℃； 相对湿度：40℃时，20%～90%； 2.额定电压、工作电源及额定电流 额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ; 允许偏差：三相电压同步变化不大于±20%; 波形为正弦波，失真度小于5%; 额定频率：50HZ±5%; 控制电流：32/40/50/63/80A。 3.主要技术指标： 使用寿命：50万次 相数：三相(△型接法)；单向(Y型接法) 控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar 分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar 功耗：≤2W 接点耐压：≥2000V 响应时间：≤60ms 连续两次接通间隔：≥30秒 2
解决方案ABB i-bus? EIB 2005 文章由https://www.doczj.com/doc/401557977.html,网提供 智能安装控制系统
ABB i-bus智能控制系统 目录 一、i-bus智能控制系统介绍 二、会展中心i-bus方案 三、广场i-bus方案 四、步行街i-bus方案 五、体育馆i-bus方案 六、商场i-bus方案 七、地下车库i-bus方案 八、机场i-bus方案 九、办公楼i-bus方案 十、酒店i-bus方案 十一、医院i-bus方案
ABB i-bus智能控制系统i-bus智能控制系统 ABB i-bus EIB智能控制系统广泛用于电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防范、AV设备、空调、地加热及风机盘管控制。 i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。 所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。 i-bus系统所有产品均为 ABB德国制造。 ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。 i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。
i-bus系统原理说明：
会展中心i-bus方案 控制区域： 展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。 实现功能: 1、光线感应控制灯光开关。 2、移动感应控制灯光开关。 3、定时控制灯光开关。 4、中控电脑集中监视和控制灯光开关。 5、与消防系统联动。 6、智能面板现场控制灯光、窗帘、风机/盘管。 7、会议室场景控制，AV设备控制。 8、可对灯光进行单独开关、分组开关、总开总关控制。 展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界 面进行集中监视和控制，同时在展区现场安装有红外接口， 可通过手持红外遥控器在现场对展区的灯光及窗帘进行控 制。 公共通道的照明在展会期间采用中控电脑集中控制，无展会 期间采用移动感应控制。
保护USB的电源开关设计方案 中心议题：USB开关电路的整体设计思路保护USB的电源开关设计方案 解决方案：电荷泵设计过流保护电路设计 1 引言通用串行总线（UniversalSerialBus）使PC机与外部设备的连接变得简单而迅速，随着计算机以及与USB相关便携式设备的发展，USB必将获得更广泛的应用。由于USB具有即插即用的特点，在负载出现异常的瞬间，电源开关会流过数安培的电流，从而对电路造成损坏。本文设计的USB电源开关采用自举电荷泵，为N型功率管提供2倍于电源的栅驱动电压。在负载出现异常时，过流保护电路能迅速限制功率管电流，以避免热插拔对电路造成损坏。 2 USB开关电路的整体设计思路图1为USB电源开关的整体设计。其中，VIN为电源输入，VOUT为USB的输出。在负载正常的情况下，由电荷泵产生足够高的栅驱动电压，使NHV1工作在深线性区，以降低从输入电源（VIN）到负载电压（VOUT）的导通损耗。当功率管电流高于1A时，Currentsense输出高电平给过流保护电路（Currentlimit）；过流保护电路通过反馈负载电压给电荷泵，调节电荷泵输出（VPUMP），从而使功率管的工作状态由线性区变为饱和区，限制功率管电流，达到保护功率管的目的。当负载恢复正常后，Currentsense输出低电平，电荷泵正常工作。 图1 USB电源开关原理图3 电荷泵设计 图2为一种自举型（SelfBoost）电荷泵的电路原理图。图中，为时钟信号，控制电荷泵工作。初始阶段电容，C1和功率管栅电容CGATE上的电荷均为零。当为低电平时，MP1导通，为C1充电，V1电位升至电源电位，V2电位增加，MP2管导通。假设栅电容远大于电容C1,V2上的电荷全部转移到栅电容CGATE上。当为高电平时，MN1导通，为C1左极板放电，V1电位下降至地电位，V2电位下降，MP2管截止，MN2管导通，给电容C1右极板充电至VIN。在的下个低电平时，V1电位升至电源电位，V2电位增加至2VIN,MP2管导通，VPUMP电位升至2VIN-VT。图2 自举电荷泵原理图 自举电荷泵不需要为MN2和MP2提供栅驱动电压，控制简单，但输出电压会有一个阈值损失。图3是改进后的电荷泵电路图，1和2为互补无交叠时钟。由MN2、MN5、MP3、MP2和电容C2组成的次电荷泵为MN4、MP4提供栅压，以保证其完全关断和开启。当1为低电平时，MP1导通，电位增加，此时，V3电位为零，MP4导通，V2上的电荷转移到栅电容CGATE上，VPUMP 电位升高。当1为高电平时，MP2导通，为C2充电，V4电位上升至电源电位，V3电位随之上升，MP3导通，VPUMP电位继续升高。MN3相当于二极管，起单向导电的作用。在VPUMP电压升高到VIN+VT以后，MN3隔离V3到电源的通路，保证V3的电荷由MP3全部充入栅电容。这样，C1和C2相互给栅电容充电，若干个时钟周期后，电荷泵输出电压接近两倍电源电压。在电荷泵输出电压升高的过程中，功率管提供的负载电流逐渐上升，避免在容性负载上引起浪涌电流。 图3 改进后的电荷泵 4 过流保护电路设计当出现过载和短路故障时，负载电流达到数安培，需要精确的限流电路为功率管和输入电源提供保护。对于MOS器件，只有工作在饱和区时的电流容易控制。限流就是通过反馈负载电压，调节电荷泵输出电压来实现的。图4是限流电路的原理图。 图4 限流电路原理图 N型功率管NHV的源与P型限流管MP6的栅相接，N型功率管NHV的栅与P型限流管MP6的源相接。从而达到控制功率管栅源压降的目的。当负载电流超过1A时，电流限信号（VLIMIT）为高电平，MN7导通，栅电荷经MP6流向地，栅电压减小，功率管工作在饱和区。C1、C2为电荷泵电容值，在一个时钟周期T内，由电荷泵充入的栅电荷为：当功率管栅压稳定时，电荷泵充入的栅电荷等于限流管放掉的栅电荷。限流管泄放电流为：得功率管和限流管的电流
1、研究背景： (2) 2、设计目的： (2) 3、设计思路： (3) 4、科学性和先进性分析： (4) 5、市场调查及分析： (4) 6、工作步骤： (6) 7、插座： (6) 7.1常用插座类型 (7) 7.2、塑料底板插座结构图 (8) 7.3、金属底板插座结构图 (9) 7.5、内部零件 (10) 7.6、主要电工材料 (11) 8、PRO/E绘图 (12) 8.1、未接通电源状态 (12) 8.2、接通电源状态 (12) 8.3、工作原理 (13) 9、参考文献 (13) 10、小组负责任务 (13)
1、研究背景： 如今，随着社会的不断进步，经济的快速发展，每个家庭电器设备的使用已经非常普遍，电能正以其清洁、经济、方便的特点成为人民生活中必不可少的资源，并且已成为推动社会经济发展的重要能源。作为电能输出端，插座是必不可少的。每一种电器设备的使用都离不开插座，无论是两孔的、三孔的或者是插线板。插座已经遍布了每一个家庭每个角落。 在插座的使用过程中往往会因为各种各样的原因造成触电事故的发生，特别是有小孩的家庭，插座的安全性更应该受到重视。由于儿童的好奇心、好动的性格，所以往往会手触或者拿一些铁钉、铜丝等导体捅、砸插座孔，导致触电事故的发生，酿成悲剧，对人身安全造成损害；同时电器用完后，不拔掉，同样会消耗电量，虽然不起眼，但日积月累，积少成多，也不可忽视。 2、设计目的： 用电安全是一个不容忽视的问题，插座的高频率使用让我们对其安全性提高了要求。由于触电事故带来极大的人身伤害，一款能够保障人们自身用电安全的插座必不可少，特别是对安全意识不足的小孩子来说，显得尤为重要。为此，我们设计了一款防触电插座，主要防止小孩子的无意识行为及人们不小心的情况下，对插座进行触碰导致的触电的发生。防触电插座需要较好的防触电性能，只有在正确正常
复合开关的基本工作原理是将可控硅开关与磁保持继电器并联，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。 GZ1000智能型复合开关 使用优点简介 产品名称： 复合开关 产品品牌： 国自 型号规格： GZ1330 复合开关的设计背景 传统的无功补偿电容器投切器件大致可分为交流接触器、可控硅电子开关两种.但两种开关都存在一定的缺陷:交流接触器在电容器投入和切除时会产生很大的涌流和过压,暂态的高压和投切冲击电流会导致电容器绝缘击穿、接触器触头烧损.可控硅电子开关虽然解决了电容器投切过程中的涌流、过压、分断电弧等问题,但其散热难,需外加辅助散热器件多、结构复杂、成本高,占用空间大.所以两种开关的选用已逐渐不为业界所认同. 复合开关的设计思想 复合开关是一种新型的电容器投切装置，它把可控硅和继电器融合在一起形成一个整体，利用可控硅的易控和无触点特性，使可控硅工作在电容器投切瞬间的暂态过程中，起到抑制涌流、过压和拉弧作用，并能实现快速投切。利用继电器在可靠闭合时，其主触点接触电阻小、导通容量大、压降小、功耗小、工作安全可靠等特性，使其工作在电容器投入后和切除前的稳态过程中，起到电容器向电网提供无功能量的主通道作用。 复合开关的组成如框图 所示,复合开关的组成结构大致包括: 主控单片机、装置电源、控制信号检测电路、驱动电路、开关体几部分。 工作原理 1 、控制信号的检测 复合开关必须检测由控制器发来的控制信号,这个过程是由复合开关内的单片机通过采集I/O 口的状态获得,具体如下：控制信号经过隔离用的快速光耦,再经过低通滤波电路传递到单片机I/O 口上.单片机定时扫描I/O 口的变化,再利用软件滤波去除干扰,确定出正确的信息,最后依据此信息决定开关的开合. 工作原理 2 、投入动作过程 先投可控硅,可控硅的触发电路由两个带有过零检测功能的光耦及附属滤波电路组成,只有在单片机发出的投切信号及电网此相电压过零条件同时成立情况下,两光耦才导通,把交流触发信号送给可控硅,让可控硅导通.可控硅导通后,接着驱动磁保持继电器吸合,使两路开关并联工作于同一相,直到磁保持继电器可靠闭合 复合开关原理示意图
学校建筑智能照明系统设计方案 广州学校城各学校的教室，灯光照度设计标准为室内平均照度300lx，讲台点照度5001x，如此高的照度要求，如果没有合理控制方案，能源上将造成巨大的浪费。因此，智能照明控制系统，不但用于控制公共楼道的灯光，普通教室、阶梯教室、投影室的应用也具有相当的实际意义。对于学校而言，使用调光控制显然造价过高，难以接受，而且教学楼的灯具大多选择了日光灯，调光控制需要专用的调光镇流器，比较烦琐。因此，开关控制是主要的控制方式。 1、教学楼 以350座位阶梯教室为例，每个教室安装一个照明控制器。教室内的灯具以区域和隔灯划分回路，既可以根据教室的上课人数开部分区域的灯光，也可以实现整个教室1/3、2/3、3/3的照度。教室窗边设置照度传感器，控制窗边灯光和电动窗帘，充分利用室外自然光。前后门口和讲台上都安装可编程开关，任何一个开关都可以控制室内的所有灯具。同时，控制器也对教室内的其它电器进行开关触电控制，并且与灯光联动。例如投影联动模式:事先设定一个情景模式，老师只需按一下按钮，投影仪自动打开，投影幕自动放下来，电动窗帘关上，讲台的灯光关闭，座位席上方的大部分灯光关闭，保留一些必要的照明，以方便学生作笔记。通过这一系列的控制手段达到了最佳的
节能效果，同时也提高了教学管理的质量。 2、图书馆 学校城某学校图书馆，共六层，每层均分为A、B、C三个大区。首层是计算机中心、书库，并有一个150座位报告厅;二至五层是图书阅览室，六层的A、B区是阅览室，c区是资料库。 大阅览室照明使用三管日光灯，阅览区平均照度3001x，藏书区照度200Ix。照明控制方式采用开关控制方式，根据区域和隔灯方式划分回路。每个阅览室设一个照明控制器，与照明配电箱一起安放在服务台旁，以便管理。门口安装可编程开关，开关控制的回路由编程确定，其中每个开关均设定其中一键控制整个阅览室灯具。书库和计算机中心考虑到书籍保护和计算机使用的要求，照度相对较低，控制方法与大阅览室相同。 报告厅使用了两种灯具，正常照明使用日光灯，投影和演示时使用筒灯，为人员进出提供方便。筒灯照明不计算正常照明的照度。日光灯和筒灯采用逻辑联动控制方式，会议演讲时使用正常照明，筒灯关闭。开启投影演示时，系统自动关闭所有日光灯，开启筒灯。照明控制箱和控制开关安装在报告厅的控制室，控制开关上的指示灯实时指示回路的状态。整个图书馆由大约20个控制器连成一个RS485控
【开篇】 针对开关电源很多人觉得难，主要是理论与实践相结合；万事开头难，我在这里只能算抛砖引玉，慢慢讲解如何设计，有任何技术问题可以随时打断，我将尽力来进行解答。设计一款开关电源并不难，难就难在做精；我也不是一个很精熟的工程师，只能算一个领路人。希望大家喜欢大家一起努力!! 【第一步】 开关电源设计的第一步就是看规格，具体的很多人都有接触过；也可以提出来供大家参考，我帮忙分析。 我只带大家设计一款宽范围输入的，12V2A 的常规隔离开关电源 1. 首先确定功率，根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback) 基本上可以满足要求 备注一个，在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论【第二步】 2.当我们确定用flyback 拓扑进行设计以后，我们需要选择相应的PWM IC 和MOS 来进行初步的电路原理图设计(sch) 无论是选择采用分立式的还是集成的都可以自己考虑。对里面的计算我还会进行分解 分立式：PWM IC 与MOS 是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说） 集成式：就是将PWM IC 与MOS 集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境 集成式，多是指PWM controller 和power switch 集成在一起的芯片 不限定于是PSR 还是SSR 【第三步】 3. 确定所选择的芯片以后，开始做原理图(sch)，在这里我选用ST VIPer53DIP(集成了MOS) 进行设计，原因为何(因为我们是销售这一颗芯片的)？ 设计之前最好都先看一下相应的datasheet，自己确认一下简单的参数 无论是选用PI 的集成，或384x 或OB LD 等分立的都需要参考一下datasheet 一般datasheet 里都会附有简单的电路原理图，这些原理图是我们的设计依据 【第四步】 4. 当我们将原理图完成以后，需要确定相应的参数才能进入下一步PCB Layout 当然不同的公司不同的流程，我们需要遵守相应的流程，养成一个良好的设计习惯，这一步可能会有初步评估，原理图确认，等等，签核完毕后就可以进行计算 一般有芯片厂家提供相关资料 【第五步】 5. 确定开关频率，选择磁芯确定变压器 芯片的频率可以通过外部的RC 来设定，工作频率就等于开关频率，这个外设的功能有利于我们更好的设计开关电源，也可以采取外同步功能。 一般AC2DC 的变换器，工作频率不宜设超过100kHz，主要是开关电源的频率过高以后，不利于系统的稳定性，更不利于EMC 的通过性 频率太高，相应的di/dt dv/dt 都会增加，除PI 132kHz 的工作频率之外，大家可以多参
智能低压复合开关介绍 低压智能复合开关是低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件。 技术参数 1. 工作环境条件 环境温度：-20℃～+70℃； 相对湿度：40℃时，20%～90%； 2. 额定电压、工作电源及额定电流 额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ; 允许偏差：三相电压同步变化不大于±20%; 波形为正弦波，失真度小于5%; 额定频率：50HZ±5%; 额定电流：24/30/38/45/60A。 3. 主要技术指标： 使用寿命：100万次 相数：三相(△型接法)；单向(Y型接法) 控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar 分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar 功耗：≤2W 接点耐压：≥2000V 响应时间：≤20ms 连续两次接通间隔：≥10秒 主要技术特点
1. 过零投切 复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流 过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接 通期间又具有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零瞬间可控硅 先过零触发，然后再将磁保持继电器吸合导通；而切除时是先将磁保持继电器断开，可控 硅延时过零断开，从而实现电流过零切除。 2. 采用单片机控制投切 1) 电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投； 2) 欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合； 3)自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开； 4) 停电保护：接通后遇突然停电时，自动跳闸断开。 3. 无谐波注入 由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通 就不会产生谐波。 4. 功耗小 由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁 保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。 彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节 能降耗的目的。 5. 输入信号与复合开关光电隔离 抗干扰能力强，工作安全可靠。 6.采用先进的智能控制技术与电子元器件 与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。 三相共补型：电容器的连接方式为三角形接法；
智能开关/插座解决方案
1 2 3 4目录简介 解决方案 合作模式 公司资质
1、 简介 安信专为开关插座智能化提供一站式解决方案，凭借多年的无线通讯产品研发及系统服务的积累和经验，从硬件方案-》系统软件-》平台服务整个产业链条的把控，为产品的迅速立项，设计，研发，量产提供很好的支撑。平台系统软件硬件PCBA设计 APP，大数据 嵌入式系统开发 安信云平台致力于提供设备数据 接入交互、管理，存储，提升产 品用户体验、产品竞争力。安信为客户供整套嵌入式系统， 也可定制化功能需求开发。安信为客户提供一站式的智能 硬件解决方案，直接给厂商输 出PCBA，无需二次开发。
规格参数 产品外观：通用公模/定制化私模 可配标准：国标 外壳材质：阻燃ABS 工作电压：AC110-250V/50Hz 最大功率：200W 最大电流：5A 适用负载：LED灯,节能灯,日光灯等控制方式：面板触控/手机APP 功能介绍 通过手机APP对智能开关进行定时，开关等远程控制功能，可自行添加多种场景模式；零火线设计，电容式触控，反应灵敏。 成功案例 总计出货量30000支智能插座PCBA主板。 客户可直接选择已有的PCBA+公模直接OEM或者客 户自主设计磨具直接ODM APP 模具外壳
规格参数 产品外观：通用公模/定制化私模可配标准：国标/欧标 外壳材质：阻燃ABS 工作电压：AC110-250V/50Hz 最大功率：5-200W 最大电流：5A 适用负载：LED灯,节能灯,日光灯等控制方式：面板触控/手机APP 功能介绍 通过手机APP对智能开关进行定时，开关等远程控制功能，可自行添加多种场景模式；零火线设计，电容式触控，反应灵敏。 成功案例 总计出货量60000支智能插座PCBA主板。 客户可直接选择已有的PCBA+公模直接OEM或者客户自主设计磨具直接ODM APP 模具外壳单路 二路 三路
可旋转开关插座说明书 班级：过控123 设计成员：白明瑶 指导老师：蔡有杰 日期：2014年12月16日
1、研究背景: (3) 2、设计目的： (3) 3、设计思路： (4) 4、科学性和先进性分析： (5) 5、市场调查及分析： (5) 6、工作步骤： (7) 7、插座： (7) 7.1常用插座类型 (8) 7.2、塑料底板插座结构图 (9) 7.3、金属底板插座结构图 (10) 7.5、内部零件 (11) 7.6、主要电工材料 (12) 8、PRO/E绘图 (13) 8.1、未接通电源状态 (13) 8.2、接通电源状态 (13) 8.3、工作原理 (13) 9、参考文献 (13) 10、小组负责任务 ................................................. 错误！未定义书签。
1、研究背景： 如今，随着社会的不断进步，经济的快速发展，每个家庭电器设备的使用已经非常普遍，电能正以其清洁、经济、方便的特点成为人民生活中必不可少的资源，并且已成为推动社会经济发展的重要能源。作为电能输出端，插座是必不可少的。每一种电器设备的使用都离不开插座，无论是两孔的、三孔的或者是插线板。插座已经遍布了每一个家庭每个角落。 在插座的使用过程中往往会因为各种各样的原因造成触电事故的发生，特别是有小孩的家庭，插座的安全性更应该受到重视。由于儿童的好奇心、好动的性格，所以往往会手触或者拿一些铁钉、铜丝等导体捅、砸插座孔，导致触电事故的发生，酿成悲剧，对人身安全造成损害；同时电器用完后，不拔掉，同样会消耗电量，虽然不起眼，但日积月累，积少成多，也不可忽视。 2、设计目的： 用电安全是一个不容忽视的问题，插座的高频率使用让我们对其安全性提高了要求。由于触电事故带来极大的人身伤害，一款能够保障人们自身用电安全的插座必不可少，特别是对安全意识不足的小孩子来说，显得尤为重要。为此，我们设计了一款防触电插座，主要防
SLFK型智能低压复合开关 产品使用说明书 北海市深蓝科技发展有限责任公司 https://www.doczj.com/doc/401557977.html,
一、概述 SLFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。 本产品适用于对低压无功补偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。 该产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投入(切除)点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护；运行指示等功能。与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。本产品是广西区经贸委及区科委下达的重点创新项目，已于2002年7月通过电力工业部无功补偿成套装置质量检验测试中心检验通过。 二、技术参数 1.工作环境条件 环境温度：-10℃～+55℃； 相对湿度：40℃时，20%～90%； 2.额定电压、工作电源及额定电流 额定工作电压：380V/220V三相四线交流50HZ; 允许偏差：三相电压同步变化不大于±20%; 波形为正弦波，失真度小于5%; 额定频率：50HZ±5%; 工作电源：220V，50HZ 额定电流：45/55A。 3.主要技术指标： 使用寿命：10万次 相数：三相(△型接法)、单相(Y形接法) 控制容量：额定电流45A时≤20Kvar

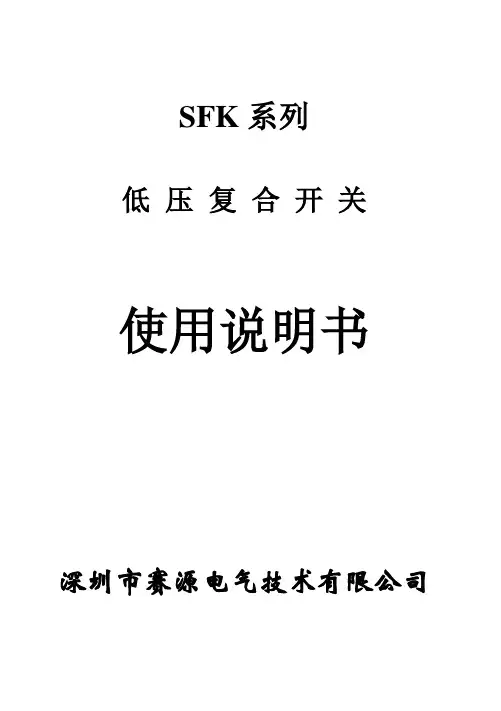

SFK系列 低压复合开关 使用说明书 深圳市赛源电气技术有限公司
