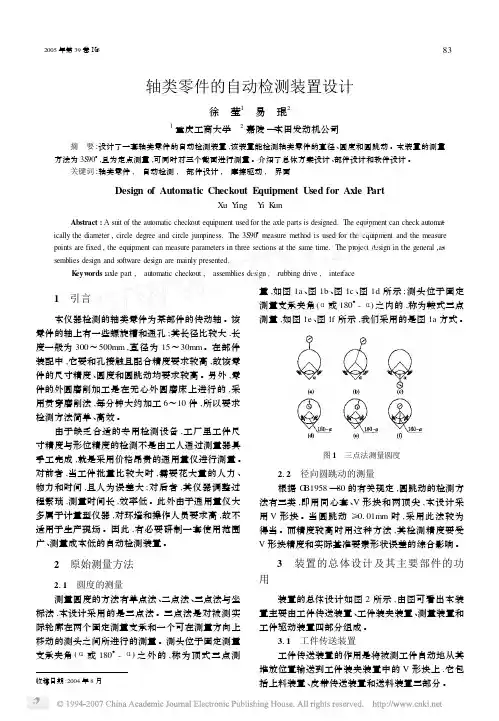

轴类零件的自动检测装置设计
徐莹1易琨2
1重庆工商大学2嘉陵)本田发动机公司
摘要:设计了一套轴类零件的自动检测装置,该装置能检测轴类零件的直径、圆度和圆跳动。本装置的测量方法为3S90b,且为定点测量,可同时对三个截面进行测量。介绍了总体方案设计、部件设计和软件设计。
关键词:轴类零件,自动检测,部件设计,摩擦驱动,界面
Design of Automatic Checkout Equipment Used for Axle Part
X u Ying Yi Kun
Abstr act:A suit of the automatic checkou t equip ment used for the axle parts is desig ned.The equip ment can check automat2 ically the diameter,circle degree and circle jumpiness.The3S90b measure metho d is used for the equipment and the measure points are fixed,the equipment can measure parameters i n three sections at the same time.The project design in the g eneral,as2 semblies design and software design are mainly presen ted.
Keywor ds:axle part,automatic checkout,assemblies design,rubbing drive,interface
1引言
本仪器检测的轴类零件为某部件的传动轴。该零件的轴上有一些螺旋槽和通孔;其长径比较大,长度一般为300~500mm,直径为15~30mm。在部件装配中,它要和孔接触且配合精度要求较高,故该零件的尺寸精度、圆度和圆跳动均要求较高。另外,零件的外圆磨削加工是在无心外圆磨床上进行的,采用贯穿磨削法,每分钟大约加工6~10件,所以要求检测方法简单、高效。
由于缺乏合适的专用检测设备,工厂里工件尺寸精度与形位精度的检测不是由工人通过测量器具手工完成,就是采用价格昂贵的通用量仪进行测量。对前者,当工件批量比较大时,需要花大量的人力、物力和时间,且人为误差大;对后者,其仪器调整过程繁琐,测量时间长,效率低。此外由于通用量仪大多属于计量型仪器,对环境和操作人员要求高,故不适用于生产现场。因此,有必要研制一套使用范围广、测量成本低的自动检测装置。
2原始测量方法
211圆度的测量
测量圆度的方法有单点法、二点法、三点法与坐标法,本设计采用的是三点法。三点法是对被测实际轮廓在两个固定测量支承和一个可在测量方向上移动的测头之间所进行的测量。测头位于固定测量支承夹角(A或180b-A)之外的,称为顶式三点测量,如图1a、图1b、图1c、图1d所示;测头位于固定测量支承夹角(A或180b-A)之内的,称为鞍式三点测量,如图1e、图1f所示,我们采用的是图1a
方式。
图1三点法测量圆度
212径向圆跳动的测量
根据GB1958)80的有关规定,圆跳动的检测方法有三类,即用同心套、V形块和两顶尖,本设计采用V形块。当圆跳动\0101mm时,采用此法较为得当。而精度较高时用这种方法,其检测精度要受V形块精度和实际基准要素形状误差的综合影响。
3装置的总体设计及其主要部件的功用
装置的总体设计如图2所示,由图可看出本装置主要由工件传送装置、工件装夹装置、测量装置和工件驱动装置四部分组成。
311工件传送装置
工件传送装置的作用是将被测工件自动地从其堆放位置输送到工件装夹装置中的V形块上,它包括上料装置、皮带传送装置和送料装置三部分。
83
2005年第39卷l5
收稿日期:2004年8月
11工件传送装置21工件驱动装置31测量装置41工件装夹装置
图2检测装置的装配图
(1)上料装置上料装置的功能是把被加工零件整理好,按照一定的方向排列起来,并以一定的节拍逐个地输送出去。上料装置的工作原理是由电机经蜗杆蜗轮减速后带动与轮相连的连杆运动,从而带动与连杆相连的上料板上下运动,将被测工件上升到一定的高度后,再将其送到皮带传送装置上。
(2)皮带传送装置皮带传送装置将从上料装置送来的被测工件送到送料板上。
(3)送料装置送料装置的工作原理是电机经蜗杆蜗轮减速后,带动轮转动,从而带动与轮相连的摇杆摆动,经滑块使送料板在工作台上往复运动,将被测工件送到工件装夹装置中的V型块上。
312工件装夹装置
工件装夹装置的功用是利用两个V形块对工件进行轴向定位,以保证在测量过程中,工件被驱动装置中的压紧轮压紧后,不会存在轴向串动。
此时工件卧放,用两个V形块对工件进行定位,是轴类零件检测时常用的定位方式。它用外圆柱面体现其基准,结构简单,安装方便,易于实现自动上料和送料。但因为该零件是细长轴,卧放时会因工件的自重而产生变形,当其旋转后会形成鼓状。不过,只要调节好两个V形块之间的距离,就可以解决这个问题。
313工件驱动装置
工件驱动装置是利用步进电机通过减速器带动摩擦轮,摩擦轮再驱动工件旋转,以实现对轴截面的测量。摩擦轮放在V形块内侧,且可浮动。在工件上方有两个小轮对工件施加一定的力(作用在V形块上),这个力不宜多大,只要使工件与摩擦轮可靠接触即可。
与一般的驱动方式相比,其特点是摩擦轮为圆柱体,加工简单、精度高,可以无间隙地实现正反向传动,可以在动力连续传递情况下无级地调节传动比。当摩擦轮之一为非金属材料时,噪声较低。
314工件测量装置
工件测量装置的工作原理是当工件到达测量位置后,发出信号,液压缸的上腔进油,推动活塞及活塞杆下行,与活塞杆相连的压板随之下行,使得固定在横梁上的传感器沿立柱向下运动;当其到达设定位置后,压下行程开关,使得液压缸停止进油,并保持此状态直到测量结束,以便实现传感器的读数操作;当测量结束后,液压缸的下腔进油,使得传感器又向上移动,离开检测位置,方便工件的取放。
传感器测得的信号经数据采集卡处理后再传送到软件中进行运算,以实现对轴类零件三个指标的自动检测。
4软件设计
本检测软件用来对传感器测得的数据进行处理,以实现对直径、圆度和圆跳动的检测,并判断其是否超差,同时还要作出误差曲线图。
411用户界面的设计
主窗口界面如图3
所示。
图3主窗口界面
/传感器读数0是传感器测得的数据。
/实时半径0则是根据传感器读数,采用3点求圆的办法,求得该截面的实时半径值,配合工件旋转的相位关系,扫描出该截面的廓形。
传感器使用一段时间后,可能会出现测头的磨损,如果不对其进行处理,必将影响检测结果,造成在验收工作中出现/误收0与/误废0现象,故必须对传感器进行校准。校准方法是:在V形块上放入标准心轴,然后按下/传感器校准0按钮后,仪器执行补
84工具技术
偿动作,自动记录补偿值,对测量读数进行补偿修正,回显在自动补偿对话框中。
直径的误差曲线图是根据传感器测得的数据转换成直径误差值后,再结合工件转动的相位形成的图形。在该图形中,可根据出现正弦波的个数来判断出所测截面的棱边数,这对采用3S90b这种测量方法来说是很重要的,因为要采用这种方法测量圆度时必须知道圆的棱边数。
412评价
(1)圆度误差
圆度误差f的评价采用的是
f=E$i n
其中$i=r i-r0
式中r i)))各测量点所在处的半径值r0)))理论半径值
n)))测量点的个数
(2)径向圆跳动误差
径向圆跳动误差f的评价采用的是
F=max(r i)-min(r i)
式中r i)))各测量点所在处的半径值
max(r i))))各测量点所在处的最大半径值
min(r i))))各测量点所在处的最小半径值
参考文献
1机电一体化技术手册编委会.机电一体化技术手册.北京:机械工业出版社,2004
2成大先.机械设计手册.北京:化学工业出版社,2004
3于汶.零件尺寸的自动检测.河北:中国计量出版社, 1989
4曾宪铮.形位误差测量.北京:国防工业出版社,1979
5卢文祥,杜润生.工程测试与信息处理.武汉:华中理工大学出版社,1994
第一作者:徐莹,重庆工商大学机械工程学院,400067重庆市
