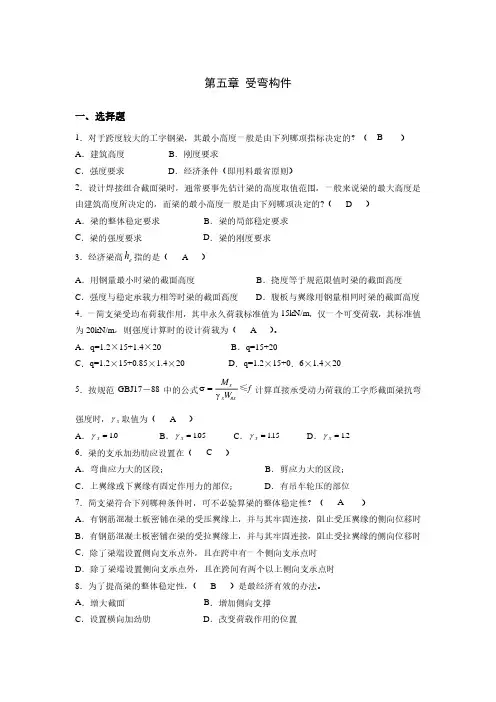

第五章 受弯构件
1．选择题
（1）钢结构梁的计算公式nx x x W M γσ=
中的x γ 。
A. 与材料强度有关
B. 是极限弯矩与边缘屈服弯矩之比
C. 表示截面部分进入塑性
D. 与梁所受荷载有关 （2）焊接工字形截面简支梁，其他条件均相同的情况下，当
时，梁的整体稳定性最好。
A. 加强梁的受压翼缘宽度
B. 加强梁受拉翼缘宽度
C. 受压翼缘与受拉翼缘宽度相同
D. 在距支座l /6（l 为跨度）减小受压翼缘宽度
（3）一悬臂梁，焊接工字形截面，受向下垂直荷载作用，欲保证此梁
的整体稳定，侧向支撑应加在 。
A. 梁的上翼缘
B. 梁的下翼缘
C. 梁的中和轴部位
D. 梁的上翼缘及中和轴部位
（4）焊接工字形截面梁腹板设置加劲肋的目的是 。
A. 提高梁的抗弯强度
B. 提高梁的抗剪强度
C. 提高梁的整体稳定性
D. 提高梁的局部稳定性
（5）双轴对称工字形截面梁，在弯矩和剪力共同作用下，关于截面中应力
的说法正确的是（ ）
A ．弯曲正应力最大的点是2点
B ．剪应力最大的点是1点
C ．折算应力最大的点是2点
D ．折算应力最大的点是3点
2．填空题
（1）钢梁按制作方法的不同可以分为 和 两大类。
（2）有楼盖板的楼盖梁按 条件确定其截面尺寸。
（3）设计焊接钢梁时，为了获得经济的截面尺寸，常采用 的翼缘板和 的腹板。
（4）对承受静力荷载或间接承受动力荷载的钢梁，允许考虑部分截面
发展塑性变形，在计算中引入 。
（5）在工字形梁弯矩剪力都比较大的截面中，除了要验算正应力和剪
应力外，还要在 处验算折算应力。
（6）梁整体稳定判别式11/b l 中，1l 是 ，1b 是 。
（7）按正常使用极限状态计算时,受弯构件要限制 ,
3．简答题
（1）梁的强度计算包括哪些内容？如何计算？
（2）简述不会丧失整体稳定性梁的情况。
第四章 受弯构件斜截面承载力 一、填空题 1、受弯构件的破坏形式有 、 。 2、受弯构件的正截面破坏发生在梁的 ，受弯构件的斜截面破坏发生在梁的 ，受弯构件内配置足够的受力纵筋是为了防止梁发生 破坏，配置足够的腹筋是为了防止梁发生 破坏。 3、梁内配置了足够的抗弯受力纵筋和足够的抗剪箍筋、弯起筋后，该梁并不意味着安全，因为还有可能发生 、 、 ；这些都需要通过绘制材料图，满足一定的构造要求来加以解决。 4、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生的 超过了混凝土的极限抗拉强度而开裂的。 5、斜截面破坏的主要形态有 、 、 ，其中属于材料未充分利用的是 、 。 6、梁的斜截面承载力随着剪跨比的增大而 。 7、梁的斜截面破坏主要形态有3种，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。 8、随着混凝土强度等级的提高，其斜截面承载力 。 9、随着纵向配筋率的提高，其斜截面承载力 。 10、当梁上作用的剪力满足：V ≤ 时，可不必计算抗剪腹筋用量，直接按构造配置箍筋满足max min ,S S d d ≤≥；当梁上作用的剪力满足：V ≤ 时，仍可不必计算抗剪腹筋用量，除满足max min ,S S d d ≤≥以外，还应满足最小配箍率的要求；当梁上作用的剪力满足：V ≥ 时，则必须计算抗剪腹筋用量。 11、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。 12、对于T 形、工字形、倒T 形截面梁，当梁上作用着集中荷载时，需要考虑剪跨比影响的截面梁是 。 13、 对梁的斜截面承载力有有利影响，在斜截面承载力公式中没有考虑。 14、设置弯起筋的目的是 、 。 15、为了防止发生斜压破坏，梁上作用的剪力应满足： ，为了防止发生斜拉破坏，梁内配置的箍筋应满足 。 16、梁内需设置多排弯起筋时，第二排弯起筋计算用的剪力值应取 ，当满足V ≤ 时，可不必设置弯起筋。

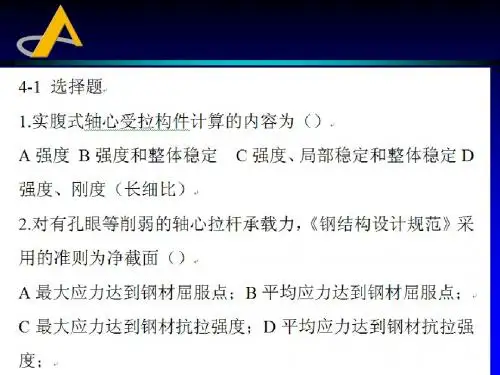

4 轴压构件例题 例1:下图所示为一轴心受压柱的工字形截面，该柱承受轴心压力设计值N=4500kN,计算长度为,5.3,7m l m l oy ox ==钢材为Q235BF ，2/205mm N f =，验算该柱的刚度和整体稳定性。227500mm A =，49105089.1mm I x ?=， 48101667.4mm I y ?=，150][=λ。 λ 15 20 25 30 35 40 45 ? 0.983 0.970 0.953 0.936 0.918 0.899 0.878 解：mm A I i x x 2.234== ，mm A I i y y 1.123== （1）刚度验算：4.281 .1233500 9 .292 .2347000 == = ===y oy y x ox x i l i l λλ 150][9.29max =<=λλ （2）整体稳定算：当9.29=λ时，936.0=? 223 /205/3.19227500 936.0104500mm N f mm N A N =<=??=? 例2:右图示轴心受压构件，44cm 1054.2?=x I ，43cm 1025.1?=y I ，2cm 8760=A ，m 2.5=l ，Q235钢，截面无削弱，翼缘为轧制边。问： （1）此柱的最大承载力设计值N ？（2）此柱绕y 轴失稳的形式？（3）局部稳定是否满足要求？
解：（1）整体稳定承载力计算 对x 轴： m 2.50==l l x ， cm 176.871054.24=?==A I i x x 150][6.30175200=≤===λλx x x i l 翼缘轧制边，对x 轴为b 类截面，查表有：934.0=x ? kN 1759102158760934.03=???==-Af N x x ? 对y 轴： m 6.22/0==l l y ， cm 78.36.871025.13=?==A I i y y 150 ][8.6878.35200=≤===λλy y y i l 翼缘轧制边，对y 轴为c 类截面，查表有：650.0=y ? kN 122410215876065.03=???==-Af N y y ? 由于无截面削弱，强度承载力高于稳定承载力，故构件的最大承载力为： kN 1224max ==y N N （2）绕y 轴为弯扭失稳 （3）局部稳定验算 8.68},max {max ==y x λλλ，10030max ≤≤λ1） 较大翼缘的局部稳定 y f t b 235)1.010(79.614/95/max 1λ+≤==88.16235235)8.681.010(=?+=，可2） 腹板的局部稳定 y w f t h 235)5.025(4010/400/max 0λ+≤==4.59235235)8.685.025(=?+=，可 例3:下图所示轴心受压格构柱承受轴力设计值N=800kN ，计算长度l ox =l oy =10m ，分肢采用2［25a ：A=2×34.91＝69.82cm 2，i y =9.81cm,I 1=175.9cm 4，i 1=2.24cm ，y 1=2.07cm ，钢材为Q235BF ，缀条用L45×4，A d =3.49cm 2。缀条柱换算长细比为 1 227 A A x ox +=λλ，试按照等稳定原则确定两分肢平行于X 轴的形心轴间距离b 。
第三章钢筋混凝土受弯构件 问答题 1.适筋梁正截面受弯全过程可划分为几个阶段？各阶段的主要特点是什么？与计算有何联 系? 1.答：适筋梁正截面受弯全过程可划分为三个阶段—混凝土开裂前的未裂阶段、混凝土开裂后至钢筋屈服前的裂缝阶段和钢筋开始屈服前至截面破坏的破坏阶段。 第Ⅰ阶段的特点是：1）混凝土没有开裂；2）受压区混凝土的应力图形是直线，受拉区混凝土的应力图形在第Ⅰ阶段前期是直线，后期是曲线；3）弯矩与截面曲率基本上是直线关系。I阶段可作为受弯构件抗裂度的计算依据。 a 第Ⅱ阶段的特点是：1）在裂缝截面处，受拉区大部分混凝土推出工作，拉力主要由纵向受拉钢筋承担，但钢筋没有屈服；2）受压区混凝土已有塑性变形，但不充分，压应力图形为只有上升段的曲线；3）弯矩与截面曲率是曲线关系，截面曲率与挠度的增长加快了。阶段Ⅱ相当于梁使用时的受力状态，可作为使用阶段验算变形和裂缝开展宽度的依据。 第Ⅲ阶段的特点是：1）纵向受拉钢筋屈服，拉力保持为常值；裂缝截面处，受拉区大部分混凝土已退出工作，受压区混凝土压应力曲线图形比较丰满，有上升曲线，也有下降段曲线；2）由于受压区混凝土合压力作用点外移使内力臂增大，故弯矩还略有增加；3）受压区边缘 时，混凝土被压碎，截面破坏；4）弯矩—曲率关混凝土压应变达到其极限压应变实验值0 cu 系为接近水平的曲线。第Ⅲ阶段末可作为正截面受弯承载力计算的依据。 2.钢筋混凝土梁正截面受力全过程与匀质弹性材料梁有何区别？ 2．答：钢筋混凝土梁正截面受力全过程与匀质弹性材料梁的区别有：钢筋混凝土梁从加载到破坏的全过程分为三个阶段；从第Ⅱ阶段开始，受拉区混凝土就进入塑性阶段，梁就开始带裂缝工作，受拉区拉力都由钢筋来承担，直到第Ⅲ阶段末整个梁破坏，而匀质弹性材料梁没有这两个阶段,始终是在弹性阶段内工作的。

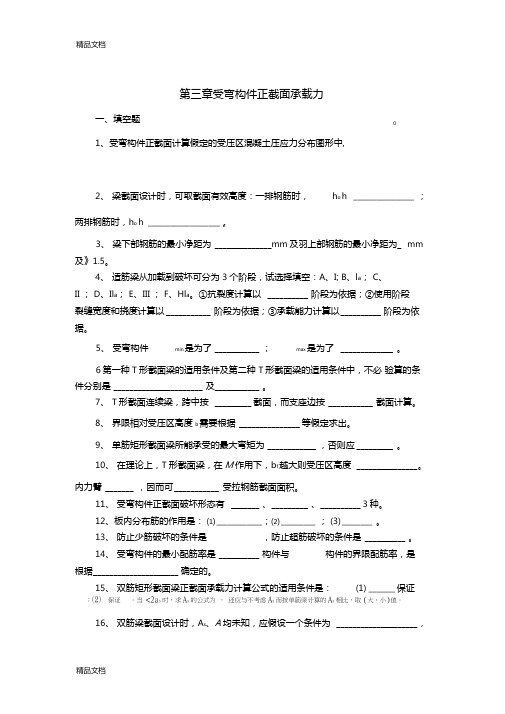

第三章 受弯构件正截面承载力 一、填空题 1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中，0ε= ，cu ε= 。 2、梁截面设计时，可取截面有效高度：一排钢筋时，0h h =- ；两排钢筋时，0h h =- 。 3、梁下部钢筋的最小净距为 mm 及≥d 上部钢筋的最小净距为 mm 及≥1.5d 。 4、适筋梁从加载到破坏可分为3个阶段，试选择填空：A 、I ；B 、I a ；C 、II ；D 、II a ；E 、III ；F 、III a 。①抗裂度计算以 阶段为依据；②使用阶 段裂缝宽度和挠度计算以 阶段为依据；③承载能力计算以 阶段为依据。 5、受弯构件min ρρ≥是为了 ；max ρρ≤是为了 。 6、第一种T 形截面梁的适用条件及第二种T 形截面梁的适用条件中，不必验算的条件分别是 及 。 7、T 形截面连续梁，跨中按 截面，而支座边按 截面计算。 8、界限相对受压区高度b ζ需要根据 等假定求出。 9、单筋矩形截面梁所能承受的最大弯矩为 ，否则应 。 10、在理论上，T 形截面梁，在M 作用下，f b '越大则受压区高度χ 。内力臂 ，因而可 受拉钢筋截面面积。 11、受弯构件正截面破坏形态有 、 、 3种。 12、板内分布筋的作用是：(1) ；(2) ；(3) 。 13、防止少筋破坏的条件是 ，防止超筋破坏的条件是 。 14、受弯构件的最小配筋率是 构件与 构件的界限配筋率，是根据 确定的。 15、双筋矩形截面梁正截面承载力计算公式的适用条件是：(1) 保证 ；(2) 保证 。当<2s a χ'时，求s A 的公式为 ， 还应与不考虑s A '而按单筋梁计算的s A 相比，取 (大、小)值。
例题一、某教学楼钢筋混凝土矩形截面简支梁，安全等级为二级，截面尺寸b×h=250×550mm，承受恒载标准值10kN/m（不包括梁的自重），活荷载标准值12kN/m，计算跨度=6m，采用C20级混凝土，HRB335级钢筋。试确定纵向受力钢筋的数量。 【解】查表得f c=9.6N/mm2，f t=1.10N/mm2，f y=300N/mm2，ξb=0.550，α1=1.0， 结构重要性系数γ0=1.0，可变荷载组合值系数Ψc=0.7 １.计算弯矩设计值M 钢筋混凝土重度为25kN/m3，故作用在梁上的恒荷载标准值为： g k=10+0.25×0.55×25=13.438kN/m 简支梁在恒荷载标准值作用下的跨中弯矩为： M gk=g k l02=×13.438×62=60.471kN.m 简支梁在活荷载标准值作用下的跨中弯矩为： M qk=q k l02= ×12×62=54kN〃m 由恒载控制的跨中弯矩为： γ0（γG M gk+ γQΨc M qk）=1.0×（1.35×60.471+1.4×0.7×54） =134.556kN〃m 由活荷载控制的跨中弯矩为： γ0（γG M gk+γQ M qk） =1.0×（1.2×60.471+1.4×54） =148.165kN〃m 取较大值得跨中弯矩设计值M=148.165kN〃m。 2.计算h0
假定受力钢筋排一层，则h0=h-40=550-40=510mm 3.计算x，并判断是否属超筋梁 =140.4mm＜=0.550×510=280.5mm 不属超筋梁。 4.计算A s，并判断是否少筋 A s=α1f c bx/f y=1.0×9.6×250×140.4/300=1123.2mm2 0.45f t /f y =0.45×1.10/300=0.17%＜0.2%，取ρmin=0.2% ρmin bh=0.2%×250×550=275mm2＜A s =1123.2mm2 不属少筋梁。 5.选配钢筋 选配218+220（As=1137mm2），如图3.2.6。
结构设计原理第三章受弯构件习题及答案
第三章 受弯构件正截面承载力 一、填空题 1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中，0ε= ，cu ε= 。 2、梁截面设计时，可取截面有效高度：一排钢筋时，0h h =- ；两排钢筋时，0h h =- 。 3、梁下部钢筋的最小净距为 mm 及≥d 上部钢筋的最小净距为 mm 及≥1.5d 。 4、适筋梁从加载到破坏可分为3个阶段，试选择填空：A 、I ；B 、I a ；C 、II ；D 、II a ；E 、III ；F 、III a 。①抗裂度计算以 阶段为依据；②使用阶段裂缝宽度和挠度计算以 阶段为依据；③承载能力计算以 阶段为依据。 5、受弯构件min ρρ≥是为了 ；max ρρ≤是为了 。 6、第一种T 形截面梁的适用条件及第二种T 形截面梁的适用条件中，不必验算的条件分别是 及 。 7、T 形截面连续梁，跨中按 截面，而支座边按 截面计算。 8、界限相对受压区高度b ζ需要根据 等假定求出。 9、单筋矩形截面梁所能承受的最大弯矩为 ，否则应 。 10、在理论上，T 形截面梁，在M 作用下，f b '越大则受压区高度χ 。内力臂 ，因而可 受拉钢筋截面面积。 11、受弯构件正截面破坏形态有 、 、 3种。 12、板内分布筋的作用是：(1) ；(2) ；(3) 。 13、防止少筋破坏的条件是 ，防止超筋破坏的条件是 。 14、受弯构件的最小配筋率是 构件与 构件的界限配筋率，是根据 确定的。 15、双筋矩形截面梁正截面承载力计算公式的适用条件是：(1) 保证 ；(2) 保证 。当<2s a χ'时，求s A 的公式为 ， 还应与不考虑s A '而按单筋梁计算的s A 相比，取 (大、小)值。 16、双筋梁截面设计时，s A 、s A '均未知，应假设一个条件为 ，
第四章 受弯构件 思考题 4-1 钢筋混凝土梁中的配筋形式如何？ 4-2 钢筋混凝土板中的配筋形式如何？ 4-3 为何规定混凝土梁、板中纵向受力钢筋的最小间距和最小保护层厚度？ 4-4 常用纵向受力钢筋的直径是多大？ 4-5 钢筋混凝土梁正截面的破坏形态有哪些？对应每种破坏形态的破坏特征是什么？ 4-6 界限破坏（平衡破坏）的特征是什么？ 4-7 确定钢筋混凝土梁中纵向受力钢筋最小配筋率的原则是什么？ 4-8 随着纵向受力钢筋用量的增加，梁正截面受弯承载力如何变化？梁正截面的变形 能力如何变化？ 4-9 钢筋混凝土受弯构件受拉边缘达到何种状态时，可以认为受拉区开裂？ 4-10 钢筋混凝土适筋受弯构件达到何种状态时，可以认为发生正截面受弯破坏？ 4-11 钢筋混凝土超筋受弯构件达到何种状态时，可以认为发生正截面受弯破坏？ 4-12 从何种角度出发认为钢筋混凝土受弯构件在受力过程中能符合平截面假定？ 4-13 如何将混凝土受压区的实际应力分布等效成矩形应力分布？ 4-14 如何确定界限受压区高度？ 4-15 在钢筋混凝土受弯构件中配置纵向受压钢筋有何作用？ 4-16 在进行双筋矩形截面受弯构件正截面的设计时，如何保证截面破坏时纵向受压 钢筋也能屈服？ 4-17 在进行双筋矩形截面受弯构件正截面的承载力计算时，若x <2a s '，如何计算正 截面的承载力？ 4-18 在截面设计或截面承载力计算时，为什么要规定T 形截面受压翼缘的计算宽 度？ 4-19 如何验算第一类T 形截面的最小配筋率？为什么？ 4-20 某钢筋混凝土矩形截面，沿整个截面高度均匀布置有纵向受力钢筋，则用公式 )2 (0y s u x h f A M -=算出的正截面抗弯承载力和实际抗弯承载力是否相符？为 什么？ 4-21 深梁的破坏形态是什么？各有何特征？ 4-22 深梁中的配筋形式如何？ 4-23 钢筋混凝土构件延性的含义是什么？ 4-24 配筋率对钢筋混凝土受弯构件正截面的延性有何影响？ 练习题 4-1 已知钢筋混凝土梁的截面尺寸为b =250mm ，h =600mm ，混凝土保护层厚度c =25mm ，混凝土和钢筋材料的性能指标为：f c =23N/mm 2，f t =2.6N/mm 2，E c =2.51?104N/mm 2；f y =357N/mm 2，E s =1.97?105N/mm 2，受拉区配有3φ25（A s =1472mm 2）的纵向受拉钢筋。试计算： （1）当截面所受的弯矩M =50kN-m 时的σs 、σc t 和φ； （2）截面的开裂弯矩M cr 及相应的σs 、σc t 和φcr 。 4-2 条件同练习题4-1，试计算：
第四章小结 1、斜截面强度计算是钢筋混凝土结构的一个重要问题。设计受弯构件时，必须同时解决正截面强度和斜截面强度的计算与构造问题。 2、梁沿斜截面破坏的主要形态有斜压、剪压和斜拉三种。影响斜截面抗剪强度的主要因素有：剪跨比、混凝土强度、纵向受拉钢筋配筋率和箍筋数量及强度等。 3、斜截面抗剪强度的计算公式是以剪压破坏为基础建立的。对于斜压和斜拉破坏，一般采用截面限制条件和构造措施予以避免。斜截面抗剪强度的计算图式、基本计算公式和适用条件，斜截面抗剪设计和复核的方法及步骤。 4、斜截面强度有两个方面：一是斜截面抗剪强度，通过计算配置箍筋或配置箍筋和弯起钢筋来保证，一是斜截面抗弯强度，通过采用一定的构造措施来保证。
第四章 受弯构件斜截面承载力计算 一、填空题： 1、在钢筋混凝土受弯构件中，（ ） 和 （ ）称为腹筋或剪力钢筋。 2、影响受弯构件斜截面抗剪力的主要因素（ ） 、（ ） 、（ ）和（ ）。 3、受弯构件斜截面破坏的主要形态（ ）、（ ） 和（ ）。桥规抗剪承 载力公式是以（ ）破坏形态的受力特征为基础建立的。 4、梁中箍筋的配箍率公式：（ ）。 5、纵筋的配筋率越大，受剪承载力越高，这是由于（ ）和（ ）。 6、梁式结构受拉主钢筋应有不少于（ ）根并不少于（ ）的受拉主钢筋通 过支点。 7、支座中心向跨径方向长度在一倍梁高范围内，箍筋间距应不大于（ ）。 8、控制最小配箍率的目的（ ），限制截面最小尺寸的目的（ ）。 9、影响有腹筋梁斜截面抗剪能力的主要因素有：（ ）、 （ ） 、 （ ）、 （ ） 。 10、钢筋混凝土梁沿斜截面的主要破坏形态有斜压破坏、斜拉破坏和剪压破坏等。在设计时，对于斜压和斜拉破坏，一般是采用（ ） 和 （ ） 予以避免，对于常见的剪压破坏形态，梁的斜截面抗剪能力变化幅度较大，故必须进行斜截面抗剪承载力的计算。 《公路桥规》规定，对于配有腹筋的钢筋混凝土梁斜截面抗剪承载力的计算采用下属半经验半理论的公式： s sb sd sv sv k cu u d A f f f p bh V V θραααγsin )1075.0()6.02()1045.0(3,033210∑?++?=≤--11、对于已经设计好的等高度钢筋混凝土简支梁进行全梁承载能力校核，就是进一步检查梁沿长度上的截面的（ ）、 （ ）和 （ 是否满足要求。 12、梁内纵向受力钢筋的弯起点应设在按正截面抗弯计算该钢筋强度全部发挥作用的截面以外h0／2处，以保证（ ） ；同时弯起钢筋与梁中心线的交点应位于按计算不需要该钢筋的截面以外。 13、在一定范围内加大配箍率可提高梁的 （ ） 承载力。
第4章受弯构件的正截面承载力计算 1．具有正常配筋率的钢筋混凝土梁正截面受力过程可分为哪三个阶段，各有何特点？ 答：第Ⅰ阶段：混凝土开裂前的未裂阶段 当荷载很小，梁内尚未出现裂缝时，正截面的受力过程处于第Ⅰ阶段。由于截面上的拉、压应力较小，钢筋和混凝土都处于弹性工作阶段，截面曲率与弯矩成正比，应变沿截面高度呈直线分布（即符合平截面假定），相应的受压区和受拉区混凝土的应力图形均为三角形。 随着荷载的增加，截面上的应力和应变逐渐增大。受拉区混凝土首先表现出塑性特征，因此应力分布由三角形逐渐变为曲线形。当截面受拉边缘纤维的应变达到混凝土的极限拉应变时，相应的拉应力也达到其抗拉强度，受拉区混凝土即将开裂，截面的受力状态便达到第Ⅰ阶段末，或称为Ⅰa阶段。此时，在截面的受压区，由于压应变还远远小于混凝土弯曲受压时的极限压应变，混凝土基本上仍处于弹性状态，故其压应力分布仍接近于三角形。 第Ⅱ阶段：混凝土开裂后至钢筋屈服前的裂缝阶段 受拉区混凝土一旦开裂，正截面的受力过程便进入第Ⅱ阶段。在裂缝截面中，已经开裂的受拉区混凝土退出工作，拉力转由钢筋承担，致使钢筋应力突然增大。随着荷载继续增加，钢筋的应力和应变不断增长，裂缝逐渐开展，中和轴随之上升；同时受压区混凝土的应力和应变也不断加大，受压区混凝土的塑性性质越来越明显，应力图形由三角形逐渐变为较平缓的曲线形。 在这一阶段，截面曲率与弯矩不再成正比，而是截面曲率比弯矩增加得更快。 还应指出，当截面的受力过程进入第Ⅱ阶段后，受压区的应变仍保持直线分布。但在受拉区由于已经出现裂缝，就裂缝所在的截面而言，原来的同一平面现已部分分裂成两个平面，钢筋与混凝土之间产生了相对滑移。这与平截面假定发生了矛盾。但是试验表明，当应变的量测标距较大，跨越几条裂缝时,就其所测得的平均应变来说，截面的应变分布大体上仍符合平截面假定，即变形规律符合“平均应变平截面假定”。因此，各受力阶段的截面应变均假定呈三角形分布。 第Ⅲ阶段：钢筋开始屈服至截面破坏的破坏阶段 随着荷载进一步增加，受拉区钢筋和受压区混凝土的应力、应变也不断增大。当裂缝截面中的钢筋拉应力达到屈服强度时，正截面的受力过程就进入第Ⅲ阶段。这时，裂缝截面处的钢筋在应力保持不变的情况下将产生明显的塑性伸长，从而使裂缝急剧开展，中和轴进一步上升，受压区高度迅速减小，压应力不断增大，直到受压区边缘纤维的压应变达到混凝土弯曲受压的极限压应变时，受压区出现纵向水平裂缝，混凝土在一个不太长的范围内被压碎，从而导致截面最终破坏。我们把截面临破坏前（即第Ⅲ阶段末）的受力状态称为Ⅲa阶段。 在第Ⅲ阶段，受压区混凝土应力图形成更丰满的曲线形。在截面临近破坏的Ⅲa阶段，受压区的最大压应力不在压应变最大的受压区边缘，而在离开受压区边缘一定距离的某一纤维层上。这和混凝土轴心受压在临近破坏时应力应变曲线具有“下降段”的性质是类似的。至于受拉钢筋，当采用具有明显流幅的普通热轧钢筋时，在整个第Ⅲ阶段，其应力均等于屈服强度。 2．钢筋混凝土梁正截面受力过程三个阶段的应力与设计有何关系？ 答：Ⅰa阶段的截面应力分布图形是计算开裂弯矩M cr的依据；第Ⅱ阶段的截面应力分布图形是受弯构件在使用阶段的情况，是受弯构件计算挠度和裂缝宽度的依据；Ⅲa阶段的截面应力分布图形则是受弯构件正截面受弯承载力计算的依据。 3．何谓配筋率？配筋率对梁破坏形态有什么的影响？ 答：配筋率ρ是指受拉钢筋截面面积A s与梁截面有效面积bh0之比（见图题3-1），即
第4章 受弯构件的正截面承载力 4.1选择题 1．（ C ）作为受弯构件正截面承载力计算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 2．（ A ）作为受弯构件抗裂计算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 3．（ D ）作为受弯构件变形和裂缝验算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 4．受弯构件正截面承载力计算基本公式的建立是依据哪种破坏形态建立的（ B ）。 A. 少筋破坏； B. 适筋破坏； C. 超筋破坏； D. 界限破坏； 5．下列那个条件不能用来判断适筋破坏与超筋破坏的界限（ C ）。 A ．b ξξ≤； B ．0h x b ξ≤； C ．' 2s a x ≤； D ．max ρρ≤ 6．受弯构件正截面承载力计算中，截面抵抗矩系数s α取值为：（ A ）。 A ．)5.01(ξξ-； B ．)5.01(ξξ+； C ．ξ5.01-； D ．ξ5.01+；
7．受弯构件正截面承载力中，对于双筋截面，下面哪个条件可以满足受压钢筋的屈服（ C ）。 A ．0h x b ξ≤； B ．0h x b ξ>； C ．' 2s a x ≥； D ．' 2s a x <； 8．受弯构件正截面承载力中，T 形截面划分为两类截面的依据是（ D ）。 A. 计算公式建立的基本原理不同； B. 受拉区与受压区截面形状不同； C. 破坏形态不同； D. 混凝土受压区的形状不同； 9．提高受弯构件正截面受弯能力最有效的方法是（ C ）。 A. 提高混凝土强度等级； B. 增加保护层厚度； C. 增加截面高度； D. 增加截面宽度； 10．在T 形截面梁的正截面承载力计算中，假定在受压区翼缘计算宽度范围内混凝土的压应力分布是（ A ）。 A. 均匀分布； B. 按抛物线形分布； C. 按三角形分布； D. 部分均匀，部分不均匀分布； 11．混凝土保护层厚度是指（ B ）。 A. 纵向钢筋内表面到混凝土表面的距离； B. 纵向钢筋外表面到混凝土表面的距离； C. 箍筋外表面到混凝土表面的距离； D. 纵向钢筋重心到混凝土表面的距离； 12.在进行钢筋混凝土矩形截面双筋梁正截面承载力计算中，若' 2s a x ≤,则说明 （ A ）。 A. 受压钢筋配置过多； B. 受压钢筋配置过少； C. 梁发生破坏时受压钢筋早已屈服； D. 截面尺寸过大； 4.2判断题 1． 混凝土保护层厚度越大越好。（ × ） 2． 对于' f h x ≤的T 形截面梁，因为其正截面受弯承载力相当于宽度为' f b 的矩形截面 梁，所以其配筋率应按
第4章 受弯构件的斜截面承载力 教学要求： 1深刻理解受弯构件斜截面受剪的三种破坏形态及其防止对策。 2熟练掌握梁的斜截面受剪承载力计算。 3理解梁内纵向钢筋弯起和截断的构造要求。 4知道梁内各种钢筋，包括纵向受力钢筋、纵向构造钢筋、架立筋和箍筋等的构造要求。 4.1 概述 在保证受弯构件正截面受弯承载力的同时，还要保证斜截面承载力，它包括斜截面受剪承载力和斜截面受弯承载力两方面。工程设计中，斜截面受剪承载力是由计算和构造来满足的，斜截面受弯承载力则是通过对纵向钢筋和箍筋的构造要求来保证的。 图4-1 箍筋和弯起钢筋 图4-2 钢筋弯起处劈裂裂缝 工程设计中，应优先选用箍筋，然后再考虑采用弯起钢筋。由于弯起钢筋承受的拉力比较大，且集中，有可能引起弯起处混凝土的劈裂裂缝，见图4-2。因此放置在梁侧边缘的钢筋不宜弯起，梁底层钢筋中的角部钢筋不应弯起，顶层钢筋中的角部钢筋不应弯下。弯起钢筋的弯起角宜取45°或60° 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1 腹剪斜裂缝与弯剪斜裂缝 钢筋混凝土梁在剪力和弯矩共同作用的剪弯区段内，将产生斜裂缝。 主拉应力：22 42τσσ σ++=tp ，
主压应力22 42τσσ σ+-=cp 主应力的作用方向与构件纵向轴线的夹角a 可按下式确定： στ α22-=tg 图4-3 主应力轨迹线 图4-4 斜裂缝 (a)腹剪斜裂缝；(b)弯剪斜裂缝 这种由竖向裂缝发展而成的斜裂缝，称为弯剪斜裂缝，这种裂缝下宽上细，是最常见的，如图4-4(b)所示。 4.2.2 剪跨比 在图4-5所示的承受集中荷载的简支梁中，最外侧的集中力到临近支座的距离a 称为剪跨，剪跨a 与梁截面有效高度h 0的比值，称为计算截面的剪跨比，简称剪跨比，用λ表示，λ=a/h 0。
第五章 受扭构件扭曲截面承载力 一、填空题 1、素混凝土纯扭构件的承载力0.7u t t T f w =介于 和 分析结果之间。t w 是假设 导出的。 2、钢筋混凝土受扭构件随着扭矩的增大，先在截面 最薄弱的部位出现斜裂缝，然后形成大体连续的 。 3、由于配筋量不同，钢筋混凝土纯扭构件将发生 破坏、 破坏、 破坏和 破坏。 4、钢筋混凝土弯、剪、扭构件，剪力的增加将使构件的抗扭承载力 ；扭矩的增加将使构件的抗剪承载力 。 5、为了防止受扭构件发生超筋破坏，规范规定的验算条件是 。 6、抗扭纵向钢筋应沿 布置，其间距 。 7、T 形截面弯、剪、扭构件的弯矩由 承受，剪力由 承受，扭矩由 承受。 8、钢筋混凝土弯、剪、扭构件箍筋的最小配筋率,min sv ρ= ，抗弯纵向钢筋的最小配筋率ρ= ，抗扭纵向钢筋的最小配筋率tl ρ= 。 9、混凝土受扭构件的抗扭纵筋与箍筋的配筋强度比ζ应在 范围内。 10、为了保证箍筋在整个周长上都能充分发挥抗拉作用，必须将箍筋做成 形状，且箍筋的两个端头应 。 二、判断题 1、构件中的抗扭纵筋应尽可能地沿截面周边布置。 2、在受扭构件中配置的纵向钢筋和箍筋可以有效地延缓构件的开裂，从而大大提高开裂扭矩值。 3、受扭构件的裂缝在总体上成螺旋形，但不是连贯的。 4、钢筋混凝土构件受扭时，核芯部分的混凝土起主要抗扭作用。 5、素混凝土纯扭构件的抗扭承载力可表达为0.7U t t T f w =，该公式是在塑性分析方法基础上建立起来的。 6、受扭构件中抗扭钢筋有纵向钢筋和横向箍筋，它们在配筋方面可以互相弥补，即一方配置少时，可由另一方多配置一些钢筋以承担少配筋一方所承担的扭矩。 7、受扭构件设计时，为了使纵筋和箍筋都能较好地发挥作用，纵向钢筋与

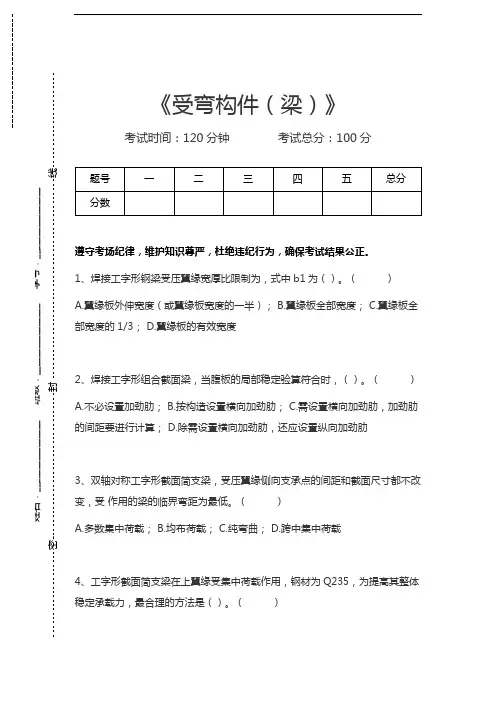

第五章 受弯构件 1．选择题 （1）钢结构梁的计算公式nx x x W M γσ= 中的x γ 。 A. 与材料强度有关 B. 是极限弯矩与边缘屈服弯矩之比 C. 表示截面部分进入塑性 D. 与梁所受荷载有关 （2）焊接工字形截面简支梁，其他条件均相同的情况下，当 时，梁的整体稳定性最好。 A. 加强梁的受压翼缘宽度 B. 加强梁受拉翼缘宽度 C. 受压翼缘与受拉翼缘宽度相同 D. 在距支座l /6（l 为跨度）减小受压翼缘宽度 （3）一悬臂梁，焊接工字形截面，受向下垂直荷载作用，欲保证此梁 的整体稳定，侧向支撑应加在 。 A. 梁的上翼缘 B. 梁的下翼缘 C. 梁的中和轴部位 D. 梁的上翼缘及中和轴部位 （4）焊接工字形截面梁腹板设置加劲肋的目的是 。 A. 提高梁的抗弯强度 B. 提高梁的抗剪强度 C. 提高梁的整体稳定性 D. 提高梁的局部稳定性
（5）双轴对称工字形截面梁，在弯矩和剪力共同作用下，关于截面中应力 的说法正确的是（ ） A ．弯曲正应力最大的点是2点 B ．剪应力最大的点是1点 C ．折算应力最大的点是2点 D ．折算应力最大的点是3点 2．填空题 （1）钢梁按制作方法的不同可以分为 和 两大类。 （2）有楼盖板的楼盖梁按 条件确定其截面尺寸。 （3）设计焊接钢梁时，为了获得经济的截面尺寸，常采用 的翼缘板和 的腹板。 （4）对承受静力荷载或间接承受动力荷载的钢梁，允许考虑部分截面 发展塑性变形，在计算中引入 。 （5）在工字形梁弯矩剪力都比较大的截面中，除了要验算正应力和剪 应力外，还要在 处验算折算应力。 （6）梁整体稳定判别式11/b l 中，1l 是 ，1b 是 。 （7）按正常使用极限状态计算时,受弯构件要限制 , 3．简答题 （1）梁的强度计算包括哪些内容？如何计算？ （2）简述不会丧失整体稳定性梁的情况。
第4章 受弯构件的正截面承载力 选择题 1．（ C ）作为受弯构件正截面承载力计算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 2．（ A ）作为受弯构件抗裂计算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 3．（ D ）作为受弯构件变形和裂缝验算的依据。 A ．Ⅰa 状态； B. Ⅱa 状态； C. Ⅲa 状态； D. 第Ⅱ阶段； 4．受弯构件正截面承载力计算基本公式的建立是依据哪种破坏形态建立的（ B ）。 A. 少筋破坏； B. 适筋破坏； C. 超筋破坏； D. 界限破坏； 5．下列那个条件不能用来判断适筋破坏与超筋破坏的界限（ C ）。 A ．b ξξ≤； B ．0h x b ξ≤；
C ．' 2s a x ≤； D ．max ρρ≤ 6．受弯构件正截面承载力计算中，截面抵抗矩系数s α取值为：（ A ）。 A ．)5.01(ξξ-； B ．)5.01(ξξ+； C ．ξ5.01-； D ．ξ5.01+； 7．受弯构件正截面承载力中，对于双筋截面，下面哪个条件可以满足受压钢筋的屈服（ C ）。 A ．0h x b ξ≤； B ．0h x b ξ>； C ．' 2s a x ≥； D ．' 2s a x <； 8．受弯构件正截面承载力中，T 形截面划分为两类截面的依据是（ D ）。 A. 计算公式建立的基本原理不同； B. 受拉区与受压区截面形状不同； C. 破坏形态不同； D. 混凝土受压区的形状不同； 9．提高受弯构件正截面受弯能力最有效的方法是（ C ）。 A. 提高混凝土强度等级； B. 增加保护层厚度； C. 增加截面高度； D. 增加截面宽度； 10．在T 形截面梁的正截面承载力计算中，假定在受压区翼缘计算宽度范围内混凝土的
第四章受弯构件正截面承载力计算 一、一、选择题（多项和单项选择） 1、钢筋混凝土受弯构件梁内纵向受力钢筋直径为（ B ），板内纵向受力钢筋直径为（ A ）。 A、6—12mm B、12—25mm C、8—30mm D、12—32mm 2、混凝土板中受力钢筋的间距一般在（ B ）之间。 A、70—100mm B、100---200mm C、200---300mm 3、梁的有效高度是指（ C ）算起。 A、受力钢筋的外至受压区混凝土边缘的距离 B、箍筋的外至受压区混凝土边缘的距离 C、受力钢筋的重心至受压区混凝土边缘的距离 D、箍筋的重心至受压区混凝土边缘的距离 4、混凝土保护层应从（ A ）算起。 A、受力钢筋的外边缘算起 B、箍筋的外边缘算起 C、受力钢筋的重心算起 D、箍筋的重心算起 5、梁中纵筋的作用（ A ）。 A、受拉 B、受压 C、受剪 D、受扭 6、单向板在（ A ）个方向配置受力钢筋。 A、1 B、2 C、3 D、4 7、结构中内力主要有弯矩和剪力的构件为（ A ）。 A、梁 B、柱 C、墙 D、板 8、单向板的钢筋有（ B ）受力钢筋和构造钢筋三种。 A、架力筋 B、分布钢筋 C、箍筋 9、钢筋混凝土受弯构件正截面的三种破坏形态为（ A B C ） A、适筋破坏 B 、超筋破坏 C、少筋破坏 D、界线破坏 10、钢筋混凝土受弯构件梁适筋梁满足的条件是为（ A ）。
A、p min≤p≤p max B、p min＞p C、p≤p max 11、双筋矩形截面梁，当截面校核时，２αsˊ/h０≤ξ≤ξb，则此时该截面所能承担的弯矩是（ C ）。 A、M u=f cm bh０２ξb（１－０.５ξb）； B、M u=f cm bh０ˊ２ξ（１－０.５ξ）； C、M u= f cm bh０２ξ（１－０.５ξ）+A sˊf yˊ（h０-αsˊ）； D、Mu=f cm bh０２ξb（１－０.５ξb）+A sˊf yˊ（h０-αsˊ） 12、第一类Ｔ形截面梁，验算配筋率时，有效截面面积为（ A ）。 A、bh ； B、bh０； C、b fˊh fˊ； D、b fˊh０。 13、单筋矩形截面，为防止超筋破坏的发生，应满足适用条件ξ≤ξb。与该条件等同的条件是（ A ）。 A、x≤x b； B、ρ≤ρmax=ξb f Y/f cm； C、x≥2αS； D、ρ≥ρmin。 14、双筋矩形截面梁设计时，若A S和A Sˊ均未知，则引入条件ξ=ξb，其实质是（ A ）。 A、先充分发挥压区混凝土的作用，不足部分用A Sˊ补充，这样求得的A S+A Sˊ较小； B、通过求极值确定出当ξ=ξb时，（A Sˊ+A S）最小； C、ξ=ξb是为了满足公式的适用条件； D、ξ=ξb是保证梁发生界限破坏。 15、两类T形截面之间的界限抵抗弯矩值为（ B ）。 A、M f=f cm bh02ξb(1-0.5ξb)； B、M f=f cm b fˊh fˊ(h0-h fˊ/2) ； C、M=f cm(b fˊ-b)h fˊ(h0-h fˊ/2)； D、M f=f cm(b fˊ-b)h fˊ(h0-h fˊ/2)+A Sˊf Yˊ(h0-h fˊ/2)。 16、一矩形截面受弯构件，采用C20混凝土（f C=9.6Ν/mm2）Ⅱ级钢筋（f y=300N/mm2，ξb=0.554），该截面的最大配筋率是ρmax（ D ）。 A、2.53% ； B、18% ； C、1.93% ； D、1.77% 。 17、当一单筋矩形截面梁的截面尺寸、材料强度及弯矩设计值M确定后，计算时发现超筋，那么采取（ D ）措施提高其正截面承载力最有效。 A、A、增加纵向受拉钢筋的数量； B、提高混凝土强度等级； C、加大截截面尺寸； D、加大截面高度。 二、判断题 1、当截面尺寸和材料强度确定后，钢筋混凝土梁的正截面承载力随其配筋率ρ的提高而提高。（错） 2、矩形截面梁，当配置受压钢筋协助混凝土抗压时，可以改变梁截面的相对界限受压区高度。（对） 3、在受弯构件正截面承载力计算中，只要满足ρ≤ρmax的条件，梁就在适筋范围内。（错） 4、以热轧钢筋配筋的钢筋混凝土适筋梁，受拉钢筋屈服后，弯矩仍能有所增加是因为钢筋应力已进入了强化阶段。（错） 5、整浇楼盖中的梁，由于板对梁的加强作用，梁各控制截面的承载力均可以按T形截面计算。（错）
习题1 一工作平台的梁格布置如图所示。平台所受荷载标准值为：恒荷载3.5kN/m 2（平台铺板和面层），活载8kN/m 2 。次梁简支于主梁侧面，钢材为Q235。设次梁采用热轧工字钢I 32a ，平台铺板与次梁可靠焊接，试验算次梁的强度和刚度。 解：（1）强度验算 I 32a 截面特性，4311080,692,x x I cm W cm ==自重52.7/0.52/kg m kN m = 次梁承受的线荷载标准值为： (3.530.52)8311.022435.02/35.02/k q kN m N mm =×++×=+== 荷载设计值为（按可变荷载效应控制的组合：恒荷载分项系数1.2，活荷载分项系数1.3）： 11.02 1.224 1.344.42/q kN m =×+×= 最大弯矩设计值为： 2211 44.425138.888 x M ql kN m ==××=? 截面跨中无孔眼削弱，因此3692nx x W W cm ==。由于型钢腹板较厚，一般不必验算抗剪强度，所以只需验算梁的抗弯强度。 梁的抗弯强度为： 6 223 138.810191/215/1.0569210 x nx M N mm N mm r W ×==<×× 满足强度要求。 （2）刚度验算 验算挠度：在全部荷载标准值作用下： 3334 5535.02500011 []384384206101108010400250k T T x q l v v l EI l ×=?=?=<=××× 在可变荷载标准值作用下：由全部荷载挠度验算结果可知，在可变荷载作用下的挠度 亦可满足设计要求。
所以梁刚度可满足要求。 习题3 若习题1中的次梁没与平台铺板连牢，试重新选择次梁的截面以满足设计要求。 解：若次梁没与平台铺板连牢，则需要计算其整体稳定。 假设次梁自重为0.7/kN m ，按整体稳定要求试截面。均布荷载作用在上翼缘，假设 b ?=0.73，已大于0.6，故b 1.070.282/0.730.68?′=?=。需要的截面模量为： (3.530.7)8311.22435.2/k q kN m =×++×=+= 11.2 1.224 1.344.64/q kN m =×+×= 2211 44.645139.588 x M ql kN m ==××=?6 33b 139.510954100.68215x x M W mm f ?×===×′× 选用I40a ，31086,x W cm =自重67.6/0.66/kg m kN m =，略小于假设自重，不必重新计算。 验算整体稳定： 6 223 b x 139.510176/215/0.73108610x M N mm f N mm W ?×==<=′×× 满足整体稳定要求。 根据习题1，易知其满足强度和刚度要求。 习题4 下图所示一焊接形工字形简支梁，材料为Q345-B 钢，梁两端设有侧向支撑；跨中作用集中静荷载由两部分组成，其中恒荷载标准值为150kN ，活荷载标准值为300kN ，试验算该梁的强度、刚度和整体稳定承载力。 解：1）求截面形心位置 上翼缘：2 1420208400A mm =×= 110c y mm =? 腹板： 22900109000A mm =×= 2470c y mm =? x x 1
1.单筋矩形截面 例4-1 已知矩形截面简支梁(见图4-19)，混凝土保护层厚为20mm(一类环境)，梁计算跨度l 0=5m ，梁上作用均布永久荷载(已包括梁自重)标准值g k =6kN/m ，均布可变荷载标准值q k =15kN/m 。选用混凝土强度等级C20，钢筋HRB335级。试确定该梁的截面尺寸b ×h 及配筋面积A s 。 图4-18 例题4-1图 解： （1） 设计参数 由附表2和附表6查得材料强度设计值，C20混凝土f c =9.6N/mm 2，f t =1.1N/mm 2，HRB335级钢筋f y =300N/mm 2，等效矩形图形系数α1=1.0。设该梁的箍筋选用直径为φ8的HPB300钢筋。 （2） 计算跨中截面最大弯矩设计值 22011 (1.2 1.4)(1.26 1.415)588.12588 k k M g q l KN m =+=?+??=? （3）估计截面尺寸b h ? 由跨度选择梁截面高度 450h mm =（ 1 11 l ），截面宽度 b =200mm （12.25h ）， 取简支梁截面尺寸 200450 b h m m m m ?=? （4）计算截面有效高度0h 先按单排钢筋布置，取受拉钢筋形心到受拉混凝土边缘的距离 a s = c+d v +d /2≈40mm ，取a s =40mm ，则梁有效高度 h 0=h -a s =450-40=410mm 。 （5）计算配筋 6 ,max 22 1088.125100.2730.3991.09.6200410 s s c M f bh ααα?===<=???
满足适筋梁的要求。 112)1120.2730.326s ξα=--=--?= 20 0.3262004109.6855300 c s y f A bh mm f ξ???=== 由附表16，选用3 20钢筋，A s =942mm 2。 （6）验算最小配筋率 min min 0.45 0.00165941 0.010******* 0.002 t s y f A f bh ρρρ>=== ==?>= 满足要求。 （7）验算配筋构造要求 钢筋净间距为 200282203 425m m d 20m 22 mm -?-?>>== 满足构造要求。 例4-2 某钢筋混凝土矩形截面梁，混凝土保护层厚为25mm(二a 类环境)，b =250mm ，h =500mm ，承受弯矩设计值M =160KN m ?，采用C20级混凝土，HRB400级钢筋，箍筋直径为φ8，截面配筋如图4-19所示。复核该截面是否安全。 解： （1）计算参数 由附表2和附表6查得材料强度设计值，C20级混凝土，等效矩形图形系数 1.0α=，29.6/c f N mm =，21.1/t f N mm =，HRB400级钢筋，钢筋面积21256s A mm =，2360/y f N mm =，0.518b ξ=。 （2）计算截面有效高度0h 因混凝土保护层厚度为25mm(二a 类环境)，得截面有效高度

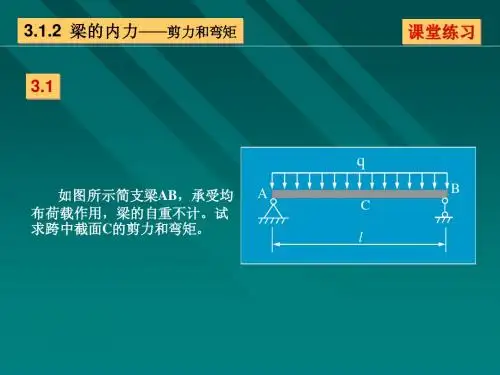

第4章 受弯构件的计算原理 4.1 概述 受弯构件：承受横向荷载和弯矩的构件。 单向受弯构件——只在一个主平面内受弯。 双向受弯构件——在两个主平面内同时受弯。 钢结构受弯构件保证项目： （1）承载力极限状态 抗弯强度 抗剪强度 整体稳定性 受压翼缘的局部稳定性 不利用腹板屈曲后强度的构件，还要保证腹板的局部稳定性。 （2）正常使用极限状态 刚度 4.2 受弯构件的强度和刚度 4.2.1 弯曲强度 nx x W M = σ （4。2。1） 正应力分布见图： 单向受弯梁的抗弯强度： f W M nx x x ≤γ （4。2。2） 双向受弯梁的抗弯强度： f W M W M ny y y nx x x ≤+γγ （4。2。3） x γ——塑性发展系数。需计算疲劳的梁，不宜考虑塑性发展，取1.0。
4.2.2 抗剪强度 单向抗剪强度 t I S V x x y =τ （4。2。4） 双向抗剪强度 t I S V t I S V y y x x x y +=τ （4。2。5） 验算条件： v f ≤max τ （4。2。6） 4.2.3 局部压应力 f l t F z w c ≤=ψσ （4。2。7） 跨中集中荷载： y R z h h a l 52++= （4。2。8） 支座处： b h a l y z ++=5.2 （4。2。8） b ——梁端到支座边缘距离，如b 大于2.5h y ，取2.5h y 。 4.2.4 折算应力 第四强度理论：在复杂应力状态下，若某一点的折算应力达到钢材单向拉伸的屈服点，则该点进入塑性状态。 折算应力f c c z 12223βτσσσσσ≤+-+= （4。2。10） 1y I M x x =σ （4。2。11） 4.2.5 受弯构件的刚度 标准荷载下的挠度大小。 ][v v ≤ （4。2。12）
