软磁材料基本知识
一、软磁材料的发展及种类
1.软磁材料的发展
软磁材料在工业中的应用始于十九世纪末。随着电力工及电讯技术的兴起，开始使用低碳钢制造电机和变压器，在电话线路中的电感线圈的磁芯中使用了细小的铁粉、氧化铁、细铁丝等。到二十世纪初，研制出了硅钢片代替低碳钢，提高了变压器的效率，降低了损耗。直至现在硅钢片在电力工业用软磁材料中仍居首位。到二十年代，无线电技术的兴起，促进了高导磁材料的发展，出现了坡莫合金及坡莫合金磁粉芯等。从四十年代到六十年代，是科学技术飞速发展的时期，雷达、电视广播、集成电路的发明等，对软磁材料的要求也更高，生产出了软磁合金薄带及软磁铁氧体材料。进入七十年代，随着电讯、自动控制、计算机等行业的发展，研制出了磁头用软磁合金，除了传统的晶态软磁合金外，又兴起了另一类材料—非晶态软磁合金。

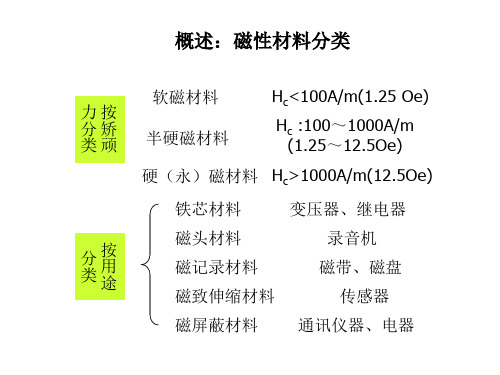

2.常用软磁磁芯的种类
铁、钴、镍三种铁磁性元素是构成磁性材料的基本组元。
按(主要成分, 磁性特点, 结构特点) 制品形态分类:
1). 合金类：硅钢片、坡莫合金、非晶及纳米晶合金
2). 粉芯类：磁粉芯，包括：铁粉芯、铁硅铝粉芯、高磁通量粉芯（High Flux）、坡莫合金粉芯（MPP）
3). 铁氧体类：算是特殊的粉芯类， 包括：锰锌系、镍锌系
常用软磁材料的分类及其特性(Soft Magnetic Materials)
二、软磁材料的分类介绍
(一). 合金类
1.硅钢
硅钢是一种合金，在纯铁中加入少量的硅（一般在 4.5%以下）形成的铁硅系合金称为硅钢，该类铁芯具有最高的饱和磁感应强度值为20000 高斯；由于它们具有较好的磁电性能，又易于大批生产，价格便宜，机械应力影响小等优点，在电力电子行业中获得极为广泛的应用，如电力变压器、配电变压器、电流互感器等铁芯。是软磁材料中产量和使用量最大的材料。也是电源变压器用磁性材料中用量最大的材料。特别是在低频、大功率下最为适用。常用的有冷轧硅钢薄板DG3、冷轧无取向电工钢带DW、冷轧取向电工钢带DQ，适用于各类电子系统、家用电器中的中、小功率低频变压器和扼流圈、电抗器、电感器铁芯，这类合金韧性好，可以冲片、切割等加工，铁芯有叠片式及卷绕式。但高频下损耗急剧增加，一般使用频率不超过400Hz。从应用角度看，对硅钢的选择要考虑两方面的因素：磁性和成本。对小型电机、电抗器和继电器，可选纯铁或低硅钢片；对于大型电机，可选高硅热轧硅钢片、单取向或无取向冷轧硅钢片；对变压器常选用单取向冷轧硅钢片。在工频下使用时，常用带材的厚度为0.2~0.35 毫米；在400Hz 下使用时，常选0.1 毫米厚度为宜。厚度越薄，价格越高。
2.坡莫合金
坡莫合金常指铁镍系合金，镍含量在30~90%范围内。是应用非常广泛的软磁合金。通过适 当的工艺，可以有效地控制磁性能，比如超过十万的初始磁导率、超过一百万的最大磁导率、低到千分之二奥斯特的矫顽力、接近1 或接近零的矩形系数，具有面心立方晶体结构的坡莫合金具有很好的塑性，可以加工成 1 微米的超薄带及各种使用形态。常用的合金有1J50、1J79、1J85 等。1J50 的饱和磁感应强度比硅钢稍低一些，但磁导率比硅钢高几十倍，铁损也比硅钢低2~3 倍。做成较高频率(400~8000Hz)的变压器，空载电流小，适合制作100 瓦以下小型较高频率变压器。1J79 具有好的综合性能，适用于高频低电压变压器，漏电保护开关铁芯、共模电感铁芯及电流互感器铁芯。1J85 的初始磁导率可达十万以上，适合于作弱信号的低频或高频输入输出变压器、共模电感及高精度电流互感器等。
3.非晶合金(Amorphous alloys)
硅钢和坡莫合金软磁材料都是晶态材料，原子在三维空间做规则排列，形成周期性的点阵 结构，存在着晶粒、晶界、位错、间隙原子、磁晶各向异性等缺陷，对软磁性能不利。从磁性物理学上来说，原子不规则排列、不存在周期性和晶粒晶界的非晶态结构对获得优异软磁性能是十分理想的。非晶态金属与合金是70 年代问世的一个新型材料领域。它的制备技术完全不同于传统的方法，而是采用了冷却速度大约为每秒一百万度的超急冷凝固技术，从钢液到薄带成品一次成型，比一般冷轧金属薄带制造工艺减少了许多中间工序，这种新工艺被人们称之为对传统冶金工艺的一项革命。由于超急冷凝固，合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构，没有晶态合金的晶粒、晶界存在，称之为非晶合金，被称为是冶金材料学的一项革命。这种非晶合金具有许多独特的性能，如优异的磁性、耐蚀性、耐磨性、高的强度、硬度和韧性，高的电阻率和机电耦合性能等。
由于它的性能优异、工艺简单，从80 年代开始成为国内外材料科学界的研究开发重点。目前美、日、德国已具有完善的生产规模，并且大量的非晶合金产品逐渐取代硅钢和坡莫合金及铁氧体涌向市场。
常用的非晶合金的种类有：铁基、铁镍基、钴基非晶合金以及铁基纳米晶合金。
目前，非晶软磁合金所达到的最好单项性能水平为：
初始磁导率μ0 = 14 × 104 钴基非晶
最大磁导率μm = 220 × 104 钴基非晶
矫顽力Hc = 0.001 Oe 钴基非晶
矩形比Br/Bs = 0.995 钴基非晶
饱和磁化强度4πMs = 18300 Gs 铁基非晶
电阻率ρ = 270 微欧厘米
常用的非晶合金的种类有：铁基、铁镍基、钴基非晶合金以及铁基纳米晶合金。其国家牌号及性能特点见表及图所示，为便于对比，也列出晶态合金硅钢片、坡莫合金1J79 及铁氧体的相应性能。这几类材料各有不同的特点，在不同的方面得到应用。
牌号基本成分和特征
1K101 Fe-Si-B 系快淬软磁铁基合金
1K102 Fe-Si-B-C 系快淬软磁铁基合金
1K103 Fe-Si-B-Ni 系快淬软磁铁基合金
1K104 Fe-Si-B-Ni Mo 系快淬软磁铁基合金
1K105 Fe-Si-B-Cr(及其他元素)系快淬软磁铁基合金
1K106 高频低损耗Fe-Si-B 系快淬软磁铁基合金
1K107 高频低损耗Fe-Nb-Cu-Si-B 系快淬软磁铁基纳米晶合金
1K201 高脉冲磁导率快淬软磁钴基合金
1K202 高剩磁比快淬软磁钴基合金
1K203 高磁感低损耗快淬软磁钴基合金
1K204 高频低损耗快淬软磁钴基合金
1K205 高起始磁导率快淬软磁钴基合金
1K206 淬态高磁导率软磁钴基合金
1）. 铁基非晶合金(Fe-based amorphous alloys)
铁基非晶合金是由80%Fe及20%Si,B类金属元素所构成,它具有高饱和磁感应强度（1.54T），铁基非晶合金与硅钢的损耗比较，磁导率、激磁电流和铁损等各方面都优于硅钢片的特点，特别是铁损低（为取向硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70％。铁基非晶合金的带材厚度为0.03 毫米左右，广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯, 适合于10kHz 以下频率使用。
2）.铁镍基非晶合金(Fe-Ni based-amorphous alloy)
铁镍基非晶合金是由40%Ni、40%Fe 及20%Si,B类金属元素所构成,它具有中等饱和磁感应强度 〔0.8T〕、较高的初始磁导率和很高的最大磁导率以及高的机械强度和优良的韧性。在中、低频率下具有低的铁损。空气中热处理不发生氧化，经磁场退火后可得到很好的矩形回线。价格比1J79 便宜30－50％。铁镍基非晶合金的应用范围与中镍坡莫合金相对应, 但铁损和高的机械强度远比晶态合金优越；广泛用于漏电开关、精密电流互感器铁芯、磁屏蔽等。铁镍基非晶合金是国内开发最早，也是目前国内非晶合金中应用量最大的非晶品种，年产量近200 吨左右。空气中热处理不发生氧化铁镍基非晶合金（1K503）获得国家发明专利和美国专利权。
3）.钴基非晶合金(Co based-amorphous alloy)
钴基非晶合金是由80%Co及20%Si,B类金属元素所构成，在所有的非晶合金中具有最高的导磁率，同时具有较低的饱和磁感应强度、低矫顽力、低损耗、优异的耐磨性和耐蚀性，良好的温度稳定性和时效稳定性，耐冲击振动。
一般用在要求严格的军工电源中的变压器、电感等，替代坡莫合金和铁氧体，但价格高。
4.微晶（纳米晶）合金（Nanocrystalline alloy）
属于特殊的非晶合金，铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B 元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为10－20 纳米的微晶,弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料. 纳米晶材料具有优异的综合磁性能: 高饱和磁感(1.2Ｔ)、高初始磁导率(8 万)、低Hc(0.32A/M), 高磁感下的高频损耗低（P0.5T／20kHz＝30 W/kg）,电阻率为80 微欧厘米，比坡莫合金(50-60 微欧厘米)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs). 是目前市场上综合性能最好的材料; 适用频率范围：50Hz-100kHz，最佳频率范围：20kHz-50kHz. 广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯.
有关非晶合金与微晶合金的说明：
C1 ：非晶合金
物质就其原子排列方式来说，可以划分为晶体和非晶体两类。有些物质里面的原子排列是整齐有序的，就象阅兵式上的士兵，这叫做晶体，比如食盐、钻石、普通的钢铁就是这样。也有些物质的原子排列是混乱的，就象一堆钢球的混乱堆积，这叫做非晶体，比如液体、气体、玻璃、塑料等。对于金属材料来说，通常情况下，金属及合金在从液体凝固成固体（例如炼钢后的钢水凝固成钢锭）时，原子总是从液体的混乱排列转变成整齐的排列，即成为晶体。因为只有这样，其结构才最稳定。但是，如果金属或合金的凝固速度非常快（例如用每秒高达一百万度的冷却速率将铁－硼合金熔体凝固），原子来不及整齐排列便被冻结住了，最终的原子排列方式类似于液体，是混乱的，这就是非晶合金。因为非晶合金原子的混乱排列情况类似于玻璃，所以又称为金属玻璃。在下面的示意图中，左图为晶体的原子排列，右图为非晶体内部原子排列。
什么样的物质能够制造成非晶呢？从理论上说，任何物质主要它的液体冷却足够快，原子来不及整齐排列就凝固，那么原子在液态时的混乱排列被迅速冻结，就可以形成非晶。但是，不同的物质形成非晶所需要的冷却速度大不相同。例如，普通的玻璃只要慢慢冷却下来，得到的玻璃就是非晶态的。而单一的金属则需要每秒高达一亿度以上的冷却速度才能形成非晶态。由于目前工艺水平的限制，实际生产中难以达到如此高的冷却速度，也就是说，普通的单一的金属难以从生产上制成非晶。
为了获得非晶态的金属，一般将金属与其它物质混合。当原子尺寸和性质不同的几种物质搭配混合后，就形成了合金。这些合金具有两个重要性质： A 、合金的成分一般在冶金学上的所谓 “ 共晶 ” 点附近，它们的熔点远低于纯金属，例如 FeSiB 合金的熔点一般为 1200 度以下，而纯铁的熔点为 1538 度； B 、由于原子的种类多了，合金在液体时它们的原子更加难以移动，在冷却时更加难以整齐排列，也就是说更加容易被 “ 冻结 ” 成非晶。有了上面的两个重要条件，合金才可能比较容易地形成非晶。例如，铁和硼的合金只需要每秒一百万度的冷却速度就可以形成非晶。实际上，目前所有的实用非晶合金都是两种或更多种元素组成的合金，例如 Fe-Si-B ， FeNiPB ， CoZr ， ZrTiCuNi 等。 迄今为止，国内外非晶合金开发最多的是作为软磁材料的一类。它们在化学成分上的一个共同点是：由两类元素组成：一类是铁磁性元素（铁、钴、镍或者他们的组合），它们用来产生磁性；另一类是硅、硼、碳等，它们称为类金属，也叫做玻璃化元素，有了它们，合金的熔点比纯金属降低了很多，才容易形成非晶。
C2 ：纳米晶合金
在上面所说的非晶合金中，原子的排列是宏观上混乱无序的。正是由于这种特殊结构，使得非晶合金具有一些独特的性质，其中优良的磁性能就是典型的例子。所以，以前的非晶合金在使用时，必须保证它们处于非晶态。下面将提到，一般的非晶合金存在着发生晶化的可能性，一旦在晶化温度以上退火，材料内部的原子排列就变成了有序的，也就是说成为晶体，而且晶粒组织很粗大，这时非晶合金原有的磁性能就会丧失。因此，一般的非晶合金都要在非晶状态下使用。 但是，自从八十年代末，日本的吉泽克仁等发现，含有 Cu 和 Nb 的铁基非晶合金在晶化温度以上退火时，会形成非常细小的晶粒组织，晶粒尺寸仅有 10 － 20 纳米。这时材料磁性能不仅不恶化，反而非常优良。这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金（以前也曾称为超微晶合金）。铁基纳米晶合金的磁性能几乎能够和非晶合金中最好的钴基非晶合金相比，但是却不含有昂贵的钴，所以被广泛应用于高频变压器铁芯，替代铁氧体和坡莫合金等。
普通非晶合金晶化后的组织 含 CuNb 的铁基非晶合金化后的纳米晶组织
(二)粉芯类
磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。由于铁磁性颗粒很小（高频下使用的为0.5～5 微米），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也就较为稳定。主要用于高频电感。磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。
常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种。
磁芯的有效磁导率μe 及电感的计算公式为： μe = DL/4N2S × 109 其中： D 为磁芯平均直径（cm），L 为电感量（享）， N 为绕线匝数，S 为磁芯有效截面积（cm2）。
1). 铁粉芯
常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。在粉芯中价格最低。饱和磁感应强度
值在1.4T 左右；磁导率范围从22～100; 初始磁导率μi 随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高。铁粉芯初始磁导率随直流磁场强度、频变率的化而变化。
2). 铁硅铝粉芯(Kool Mμ Cores)
铁硅铝粉芯由9%Al, 5%Si, 85%Fe 粉构成。主要是替代铁粉芯，损耗比铁粉芯低80%，可在8KHz 以上频率下使用；饱和磁感在1.05T 左右；导磁率从26~125；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生；比MPP 有更高的DC 偏压能力；具有最佳的性能价格比。主要应用于交流电感、输出电感、线路滤波器、功率因素校正电路等。有时也替代有气隙铁氧体作变压器铁芯使用。
3). 高磁通量粉芯(High Flux)。
高磁通粉芯HF 是由50%Ni, 50%Fe 粉构成。主要特点是: 饱和磁感应强度值在15000Gs 左右； 磁导率范围从14～160; 在粉末磁芯中具有最高的磁感应强度，最高的直流偏压能力；磁芯体积小。主要应用于线路滤波器、交流电感、输出电感、功率因素校正电路等, 在DC 电路中常用，高DC 偏压、高直流电和低交流电上用得多。价格低于MPP。
(4). 坡莫合金粉芯
坡莫合金粉芯主要有钼坡莫合金粉芯(MPP)
MPP 是由81%Ni, 2%Mo, 及Fe 粉构成。主要特点是: 饱和磁感应强度值在7500Gs 左右； 磁导率范围大，从14～550; 在粉末磁芯中具有最低的损耗；温度稳定性极佳，广泛用于太空设备、露天设备等；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生。主要应用于300KHz 以下的高品质因素Q 滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC 电路上常用、输出电感、功率因素补偿电路等, 在AC 电路中常用, 粉芯中价格最贵。
磁粉芯结构示意图
（三）铁氧体
20世纪40年代二次世界大战中发明了雷达，要求使用能在中高频和高频领域中工作的软磁材料（指矫顽力小，容易磁化的磁性材料），从而发明了锰锌软磁铁氧体和镍锌软磁铁氧体。由于软磁铁氧体在高频下具有高磁导率、高电阻率、低损耗等特点，并且具有批量生产容易、性能稳定、机械加工性能高，可利用模具制成各种形状的磁心，特别是成本低等特点，而迅速推广应用于通信、传感、音像设备、开关电源和磁头工业等方面。
从20世纪40年代到现在，随着技术的进步，软磁铁氧体也在不断地发展。其主要的方向一是改变软磁铁氧体的成分。如今，锰锌铁氧体已派生出锰镁锌铁氧体和锰铜锌铁氧体，镍锌铁氧体已派生出镍铜锌铁氧体。另外除了基本的氧化物外，还添加CaO、SiO2、Nb2O5、
ZrO2、Ta2O5等氧化物，以提高铁氧体的性
能；一是改变生产工艺，使粉体细化，从而
减少损失和提高工作频率。经过几十多年的
发展完善，如今软磁氧体材料已成为一类应
用广泛、种类繁多的功能材料。
目前，工业生产的软磁铁氧体材料从成
分上分主要有：Mn－Zn、Ni－Zn系等尖晶
石和平面型六角晶系两大类（也有分为三类
的）。从应用角度讲，它又可分为高磁导率
（μi）、高频大功率（又称功率铁氧体）
和抗电磁干扰的（EMI）铁氧体等几类。
2.8.1 软磁铁氧体材料的种类及性能特点
2.8.1.1 锰锌系软磁铁氧体材料
锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4与少量Fe3O4组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及磁性器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。主要应用器件见表2-36。
锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体）和高磁导率即高μi铁氧体两类。
(1) 功率铁氧体
功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯）的条件下，仍旧保持很低的功耗，而且其功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。
70年代初，日本、欧洲厂商为适应开关电源市场的需要，开发出第一代功率铁氧体，典型牌号为TDK的H35、FDK 的H45及飞利浦的3C85。这类材料由于功耗较大，且使用时温升显著，故一般只用于20kHz左右的民用开关电源。80年代初，经改进的第二代功率铁氧体被开发出来，其最大特点是呈现负温度系数功耗(20~80℃，随温度升高，功耗呈下降趋势)，能有效防止温升造成的电磁性能下降，且综合指标较好，代表性的产品有TDK的PC30、FDK的N49、西门子的N27。 80年代中后期，为适应高频开关电源的发展，国外又开发出高频功耗大幅降低、实用频率一般可达100~500kHz的第三代材料，如TDK的PC40、FDK的H63B、西门子的N67、飞利浦的3F3，这类材料特别适用于频率为数百KHz的开关电源，现在被广泛应用于工业类的开关电源中。进入90年代后，由于信息技术对器件小型化、片式化的要求，第四代功率铁氧体又开发成功，向着高频、低耗方向发展，代表牌号有TDK的PC50、日立的SB－1M、西门子
我国新发布的“软磁铁氧体材料分类”行业标准，把功率铁氧体材料分为PW1~PW5五类，其适用工作频率也逐步提高。如适用频率为15~100kHz的PW1材料；适用频率为25~200kHz的PW2材料；适用频率为100~300kHz的PW3材料；适用频率为300~1MkHz的PW4材料；适用频率为1~3MHz的PW5材料。目前，国内的企业已能生产相当于PW1~PW3材料，PW4材料只有部分企业小批量试生产，PW5材料有待于进一步开发和生产。
日本TDK的功率铁氧体材料无论是质量还是产量均处于国际领先地位。据说TDK公司目前有10多名博士从事锰锌铁氧体的开发工作，PC30等牌号已基本不再生产，转向从我国及东南亚进口，集中精力研发PC45-50等高档产品。我国的情况正好相反，1999年的统计数字表明，全行业PC40的产量很小，主要是B档和C档，即PC30及以下的产品（表2-37）。2000年以后情况有所改观，不少单位加大技术创新力度，积极实施PC40批量生产技术攻关，A档产品不断增加，C档产品有所减少，四川、江苏、浙江的一些企事业单位先后完成了PC40、PC44、PC50的研制工作，有的通过了PC44、PC50的设计定型鉴定，有的开始规模化生产PC40等高档产品。表2-38中列出了部分国内外功率铁氧体产品的性能指标。
(2) 高磁导率铁氧体
磁导率是衡量软磁铁氧体材料性能的主要基本参数之一，通常将初始磁导率（μi）大于5000的Mn－Zn铁氧体材料称为高磁导率铁氧体，高磁导率铁氧体的主要特性是磁导率特别高，一般均达到10000以上，从而可使磁芯体积缩小很多，适应元器件向小型化、轻量化放行发展的需要。另外为了满足使用要求，这类高磁导率小磁芯的表面质量必须很好，平滑圆整，没有毛刺，而且在其表面上必须涂覆一层均匀、致密、绝缘、美观的有机涂层，这是一个技术难点。高磁导率铁氧体在电子工业和电子技术中是一种急需和应用广泛的功能材料，可以做通讯设备、测控仪器、家用电器及新型节能灯具中的宽频带变压器、微型低频变压器、小型环行脉冲变压器和微型电感元件等更新换代的电子产品。
TDK、西门子、菲利浦、TOKIN及美国SPANG磁性分公司等是世界上高μi软磁铁氧体材料研究开发和规模化生产的先行者。TDK在生产H5C2的基础上又先后开发出了H5C3、K5D和H5E等系列高磁导率铁氧体材料；TOKIN推出了12001H、18000H材料；西门子上市了T42、T46高磁导率材料。据磁性行业协会的统计，1999年我国生产的称得上高μi （8000~10000）即A档的产量很少（表2-39）。2000年后情况则有所改观，山东及浙江、江苏、四川、北京等地一些企事业单位近几年来先后完成了μi为10000~15000材料的研制，并通过了设计定型鉴定，部分厂家实现了μi=10000及以上的高导锰锌铁氧体材料的批量生产。四川等地一些企业研发的R15K高导锰锌铁氧体项目获得了国家中小企业科
真正意义上的高μi软磁铁氧体材料,其μi值应在10000以上,这样才能满足通讯、计算机等IT产业和电子整机对各种器件超小型化、微型化的需求。近年来，高μi铁氧体的水平还在不断提高，目前国内外技术创新的奋斗目标是规模化生产高μi=15000～18000的锰锌铁氧体以及更为实用的具有宽频、宽温特性的高磁导率铁氧体材料。
2.8.1.2 镍锌系软磁铁氧体材料
Ni－Zn系软磁铁氧体材
料是另一类产量大、应用广泛
的高频软磁材料。当应用频率
在1MHz以下时其性能不如Mn
－Zn系铁氧体，而在1MHz以
上时，由于它具有多孔性及高
电阻率，其性能大大优于Mn
－Zn铁氧体，非常适宜在高频
中使用。
用镍锌软磁铁氧体材料
做成的铁氧体宽频带器件，使
用频率可以做到很宽，其下限
频率可做到几千赫兹，上限频
率可达几千兆赫兹，大大扩展
了软磁材料的频率使用范围，
主要功能是在宽频带范围内
实现射频信号的能量传输和阻抗变换。由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。
世界上现已工业化生产镍锌铁氧体的国家中，目前，日本TDK、FDK、德国西门子、美国Stealword等公司的产品技术水平被公认为是世界上最高的，射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。而
国内起步较晚，仅有少数厂家在开发低
噪声滤波器和铁氧体吸收与抑制元件，
但与国外的差距较大，尚未系列化、标
准化。表2-41中列出了TDK公司部分
镍锌铁氧体的性能指标?
目前，随着信息网络技术的飞速发
展，在有线电视系统和闭路电视系统的
基础上迅速发展起来的光纤同轴电缆
混合（HFC）网络系统，作为综合信息
宽带网络，具有显著的优势。
HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。Ni－Zn软磁铁氧体材料除广泛用于HFC宽带网络外，还大量用于抗电磁干扰。使用镍锌系软磁铁氧体材料制成的滤波器、铁氧体抑制器是其中最有效、简单、经济的办法之一。因此，在各种电子、电子线路中使用大量各种特性和各种形状的EMI软磁铁氧体磁芯，以满足抗电磁干扰和电磁兼容的要求。抗电磁干扰产品和电磁兼容产品发展的方向是各类磁芯向高磁导率、高频化、高速、小型化和片式高组装密度化发展。如今用Ni-Zn等软磁材料做成的铁氧体桨料和导体桨料交替叠层厚膜印刷和
