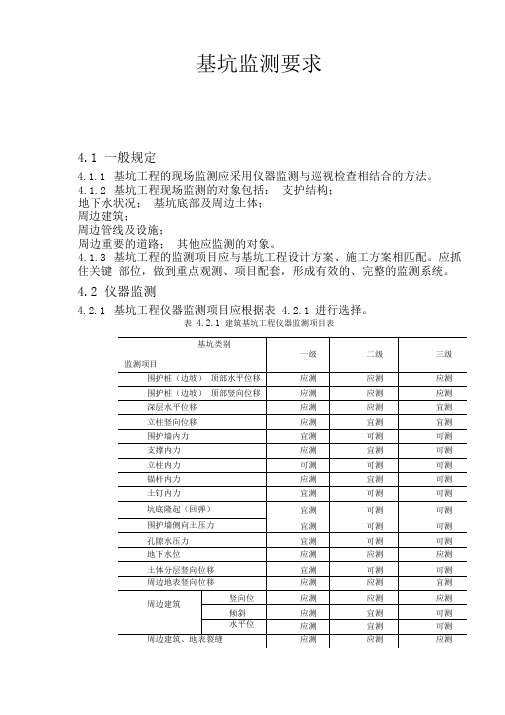

基坑监测要求
4 监测项目
4.1 一般规定
4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。
4.1.2 基坑工程现场监测的对象包括：
支护结构；
地下水状况；
基坑底部及周边土体；
周边建筑；
周边管线及设施；
周边重要的道路；
其他应监测的对象。
4.1.3 基坑工程的监测项目应与基坑工程设计方案、施工方案相匹配。应抓住关键部位，做到重点观测、项目配套，形成有效的、完整的监测系统。
4.2 仪器监测
4.2.1 基坑工程仪器监测项目应根据表4.2.1进行选择。
表4.2.1 建筑基坑工程仪器监测项目表
注：基坑类别的划分按照国家标准《建筑地基基础工程施工质量验收规范》
GB50202-2002执行。
4.2.2 当基坑周边有地铁、隧道或其它对位移有特殊要求的建筑及设施时，监测项
目应与有关管理部门或单位协商确定。
4．3 巡视检查
4.3.1 基坑工程整个施工期内，每天均应进行巡视检查。
4.3.2 基坑工程巡视检查宜包括以下内容：
1 支护结构
1）支护结构成型质量；
2）冠梁、围檩、支撑有无裂缝出现；
3）支撑、立柱有无较大变形；
4）止水帷幕有无开裂、渗漏；
5）墙后土体有无裂缝、沉陷及滑移；
6）基坑有无涌土、流砂、管涌。
2 施工工况
1）开挖后暴露的土质情况与岩土勘察报告有无差异；
2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；
3）场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常；
4）基坑周边地面有无超载。
3 周边环境
1）周边管道有无破损、泄漏情况；
2）周边建筑有无新增裂缝出现；
3）周边道路（地面）有无裂缝、沉陷；
4）邻近基坑及建筑的施工变化情况。
4 监测设施
1）基准点、监测点完好状况；
2）监测元件的完好及保护情况；
3）有无影响观测工作的障碍物。
5 根据设计要求或当地经验确定的其他巡视检查内容。
4.3.3 巡视检查以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。
4.3.4 对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况应做好记录。检查记录应及时整理，并与仪器监测数据进行综合分析。
4.3.5 巡视检查如发现异常和危险情况，应及时通知建设方及其他相关单位。
5 监测点布置
5.1 一般规定
5.1.1 基坑工程监测点的布置应能反映监测对象的实际状态及其变化趋势，监测点应布置在内力及变形关键特征点上，并应满足监控要求。
5.1.2 基坑工程监测点的布置应不妨碍监测对象的正常工作，并应减少对施工作业的不利
影响。
5.1.3 监测标志应稳固、明显、结构合理，监测点的位置应避开障碍物，便于观测。
5.2 基坑及支护结构
5.2.1 围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周边布置，周边中部、阳角处应布置监测点。监测点水平和竖向间距不宜大于20m，每边监测点数目不宜少于3个。水平和竖向位移监测点宜为共用点，监测点宜设置在围护墙顶或基坑坡顶上。
5.2.2 围护墙或土体深层水平位移监测孔宜布置在基坑周边的中部、阳角处及有代表性的部位。监测点间距宜为20~50m，每边监测点数目不应少于1个。
用测斜仪观测深层水平位移时，当测斜管埋设在围护墙体内，测斜管长度不宜小于围护墙的深度；当测斜管埋设在土体中，测斜管长度不宜小于基坑开挖深度的1.5倍，并应大于围护墙的深度。以测斜管底为固定起算点时，管底应嵌入到稳定的土体中。
5.2.3 围护墙内力监测点应布置在受力、变形较大且有代表性的部位。监测点数量和横向间距视具体情况而定。竖直方向监测点应布置在弯矩极值处，竖向间距宜为2~4m。
5.2.4 支撑内力监测点的布置应符合下列要求：
1 监测点宜设置在支撑内力较大或在整个支撑系统中起控制作用的杆件上；
2 每层支撑的内力监测点不应少于3个，各层支撑的监测点位置宜在竖向保持一致；
3 根据选择的测试仪器特点，钢支撑的监测截面宜布置在两支点间1/3部位或支撑的端头；混凝土支撑的监测截面宜布置在两支点间1/3部位，并避开节点位置。
4 每个监测点截面内传感器的设置数量及布置应满足不同传感器测试要求。
5.2.5 立柱的竖向位移监测点宜布置在基坑中部、多根支撑交汇处、地质条件复杂处的立柱上。监测点不应少于立柱总根数的5%，逆作法施工的基坑不应少于10%，并均不应少于
3根。立柱的内力监测点宜布置在受力较大的立柱上，位置宜设在坑底以上各层立柱下部的1/3部位。
5.2.6 锚杆的内力监测点应选择在受力较大且有代表性的位置，基坑每边中部、阳角处和地质条件复杂的区段宜布置监测点。每层锚杆的内力监测点数量应为该层锚杆总数的1~3%，并不应少于3根。各层监测点位置在竖向上宜保持一致。每根杆体上的测试点宜设置在锚头附近和受力有代表性的位置。
5.2.7 土钉的内力监测点应选择在受力较大且有代表性的位置，基坑每边中部、阳角处和地质条件复杂的区段宜布置监测点。监测点数量和间距视具体情况而定，各层监测点位置在竖向上宜保持一致。每根杆体上的测试点应设置在受力有代表性的位置。
5.2.8 坑底隆起（回弹）监测点应符合下列要求：
1 监测点宜按纵向或横向剖面布置，剖面宜选择在基坑的中央以及其他能反映变形特征的位置，剖面数量不应少于2个；
2 同一剖面上监测点横向间距宜为10~30m，数量不应少于3个。
5.2.9 围护墙侧向土压力监测点的布置应符合下列要求：
1 监测点应布置在受力、土质条件变化较大或其他有代表性的部位；
2 平面布置上基坑每边不宜少于2个监测点。在竖向布置上，监测点间距宜为2~5m，下部宜加密；
3 当按土层分布情况布设时，每层应至少布设1个测点，且布置在各层土的中部。
5.2.10 孔隙水压力监测点宜布置在基坑受力、变形较大或有代表性的部位。监测点竖向布置宜在水压力变化影响深度范围内按土层分布情况布设，竖向间距宜为2~5m，数量不宜少于3个。
6 监测方法及精度要求
6.1 一般规定
6.1.1 监测方法的选择应根据基坑类别、设计要求、场地条件、当地经验和方法适用性等因素综合确定，监测方法应合理易行。
6.1.2变形测量点分为基准点、工作基点和变形监测点。其布设应符合下列要求：
1每个基坑工程至少应有3个稳定、可靠的点作为基准点；
2工作基点应选在相对稳定和方便使用的位置。在通视条件良好、距离较近、观测项目较少的情况下，可直接将基准点作为工作基点；
3监测期间，应定期检查工作基点和基准点的稳定性。
6.1.3 监测仪器、设备和元件应满足观测精度和量程的要求，具有良好的稳定性和可靠性；应经过校准或标定，且校核记录和标定资料齐全，并应在规定的校准有效期内使用。监测过程中应定期进行监测仪器、设备的维护保养、检测以及监测元件的检查。
6.1.4
3固定观测人员；
4在基本相同的环境和条件下工作。
6.1.5 监测项目初始值应在相关施工工序之前测定，并取至少连续观测3次的稳定值的平均值。
6.2 水平位移监测
6.2.1测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等；测定监测点任意方向的水平位移时可视监测点的分布情况，采用前方交会法、后方交会法、极坐标法等；当测点与基准点无法通视或距离较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。
6.2.2水平位移监测基准点的埋设应按现行标准《建筑变形测量规范》（JGJ8）执行，宜设置有强制对中的观测墩，并宜采用精密的光学对中装置，对中误差不宜大于0.5mm。
6.2.3基坑围护墙（边坡）顶部水平位移监测精度应根据围护墙（边坡）顶部水平位移报警值按表6.2.3确定。
注：1监测点坐标中误差，系指监测点相对测站点（如工作基点等）的坐标中误差，
为点位中误差的2
1；
2本规范以中误差作为衡量精度的标准。
6.2.4管线水平位移监测的精度不宜低于1.5mm。
6.3竖向位移监测
6.3.1竖向位移监测可采用几何水准或液体静力水准等方法。
6.3.2坑底隆起（回弹）宜通过设置回弹监测标，采用几何水准并配合传递高程的辅助设备进行监测，传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。
围护墙（边坡）顶部、立柱及基坑周边地表的竖向位移监测精度应根据竖向位移报警值按表6.3.3确定。
注：1监测点测站高差中误差系指相应精度与视距的几何水准测量单程一测站的
高差中误差；
2括号内数值对应于立柱及基坑周边地表的竖向位移报警值。
6.3.3管线竖向位移监测的精度不宜低于1.0mm。
6.3.4坑底隆起（回弹）监测的精度应符合表6.3.5的要求。
6.3.6
6.4深层水平位移监测
6.4.1围护墙深层水平位移的监测宜采用在墙体或土体中预埋测斜管、通过测斜仪观测各深度处水平位移的方法。
6.4.2测斜仪的系统精度不宜低于0.25mm/m，分辨率不宜低于0.02mm/500mm。
6.4.3 测斜管应在基坑开挖1周前埋设，埋设时应符合下列要求：
1埋设前应检查测斜管质量，测斜管连接时应保证上、下管段的导槽相互对准、顺畅，各段接头及管底应保证密封；
2 测斜管埋设时应保持竖直，防止发生上浮、断裂、扭转；测斜管一对导槽的方向应与所需测量的位移方向保持一致；
3 当采用钻孔法埋设时，测斜管与钻孔之间的孔隙应填充密实。
6.4.4 测斜仪探头置入测斜管底后，应待探头接近管内温度时再量测，每个监测方向均应进行正、反两次量测。
6.4.5 当以上部管口作为深层水平位移的起算点时，每次监测均应测定管口坐标的变化并修正。
6.5倾斜监测
6.5.1 建筑倾斜观测应根据现场观测条件和要求，选用投点法、前方交会法、激光铅直仪法、垂吊法、倾斜仪法和差异沉降法等。
6.5.2建筑倾斜观测精度应符合现行标准《工程测量规范》（GB50026）及《建筑变形测量规范》（JGJ8）的有关规定。
6.6裂缝监测
6.6.1 裂缝监测应监测裂缝的位置、走向、长度、宽度，必要时尚应监测裂缝深度。
6.6.2 基坑开挖前应记录监测对象已有裂缝的分布位置和数量，测定其走向、长度、宽度和深度等情况，监测标志应具有可供量测的明晰端面或中心。
6.6.3 裂缝监测可采用以下方法：
1裂缝宽度监测宜在裂缝两侧贴埋标志，用千分尺或游标卡尺等直接量测，也可用裂缝计、粘贴安装千分表量测或摄影量测等；
2裂缝长度监测宜采用直接量测法；
3裂缝深度监测宜采用超声波法、凿出法等。
6.6.4 裂缝宽度量测精度不宜低于0.1mm，裂缝长度和深度量测精度不宜低于1mm。6.7支护结构内力监测
6.7.1 支护结构内力可采用安装在结构内部或表面的应变计或应力计进行量测。
6.7.2 混凝土构件可采用钢筋应力计或混凝土应变计等量测；钢构件可采用轴力计或应变计等量测。
6.7.3 内力监测值应考虑温度变化等因素的影响。
6.7.4 应力计或应变计的量程宜为设计值的2倍，精度不宜低于0.5%F·S，分辨率不宜低于0.2%F·S。
6.7.5 内力监测传感器埋设前应进行性能检验和编号。
6.7.6 内力监测传感器宜在基坑开挖前至少1周埋设，并取开挖前连续2d获得的稳定测试数据的平均值作为初始值。
6.8土压力监测
6.8.1 土压力宜采用土压力计量测。
6.8.2 土压力计的量程应满足被测压力的要求，其上限可取设计压力的2倍，精度不宜低于0.5%F·S，分辨率不宜低于0.2%F·S。
6.8.3 土压力计埋设可采用埋入式或边界式。埋设时应符合下列要求：
1受力面与所监测的压力方向垂直并紧贴被监测对象；
2埋设过程中应有土压力膜保护措施；
3采用钻孔法埋设时，回填应均匀密实，且回填材料宜与周围岩土体一致；
4做好完整的埋设记录。
6.8.4 土压力计埋设以后应立即进行检查测试，基坑开挖前应至少经过1周时间的监测并取得稳定初始值。
6.9
6.10孔隙水压力监测
6.9.1 孔隙水压力宜通过埋设钢弦式或应变式等孔隙水压力计测试。
6.9.2 孔隙水压力计应满足以下要求：量程满足被测压力范围的要求，可取静水压力与超孔隙水压力之和的2倍；精度不宜低于0.5%F·S，分辨率不宜低于0.2%F·S。
6.9.3
6.9.4孔隙水压力计埋设可采用压入法、钻孔法等。
6.9.5孔隙水压力计应事前埋设，埋设前应符合下列要求：
1孔隙水压力计应浸泡饱和，排除透水石中的气泡；
2核查标定数据，记录探头编号，测读初始读数。
6.9.5 采用钻孔法埋设孔隙水压力计时，钻孔直径宜为110~130mm，不宜使用泥浆护壁成孔，钻孔应圆直、干净；封口材料宜采用直径10~20mm的干燥膨润土球。
6.9.6 孔隙水压力计埋设后应测量初始值，且宜逐日量测1周以上并取得稳定初始值。
6.9.7应在孔隙水压力监测的同时测量孔隙水压力计埋设位置附近的地下水位。
6.10地下水位监测
6.10.1地下水位监测宜通过孔内设置水位管，采用水位计进行量测。
6.10.2地下水位量测精度不宜低于10mm。
6.10.3潜水水位管应在基坑施工前埋设，滤管长度应满足量测要求；承压水位监测时被测含
水层与其他含水层之间应采取有效的隔水措施。
6.10.4水位管宜在基坑开始降水前至少1周埋设，并逐日连续观测水位取得稳定初始值。6.11锚杆及土钉内力监测
6.11.1 锚杆和土钉的内力监测宜采用专用测力计、钢筋应力计或应变计，当使用钢筋束时宜监测每根钢筋的受力。
6.11.2 专用测力计、钢筋应力计和应变计的量程宜为对应设计值的2倍，量测精度不宜低于0.5%F·S，分辨率不宜低于0.2%F·S。
6.11.3 锚杆或土钉施工完成后应对专用测力计、应力计或应变计进行检查测试，并取下一层土方开挖前连续2d获得的稳定测试数据的平均值作为其初始值。
6.12土体分层竖向位移监测
6.12.1土体分层竖向位移可通过埋设分层沉降磁环或深层沉降标，采用分层沉降仪结合水准测量方法进行量测。
6.12.2 分层竖向位移标应在基坑开挖前至少1周埋设。沉降磁环可通过钻孔和分层沉降管定位埋设。沉降管安置到位后应使磁环与土层粘结牢固。
6.12.3 土体分层竖向位移的初始值应在分层竖向位移标埋设稳定后量测，稳定时间不应少于1周并获得稳定的初始值；监测精度不宜低于1.5mm。
6.12.4 每次测量应重复进行2次并取其平均值作为测量结果，2次读数较差应不大于1.5mm。
6.12.5 采用分层沉降仪法监测时，每次监测均应测定管口高程的变化，并换算出测管内各监测点的高程。
7 监测频率
7.0.1 基坑工程监测频率的确定应以能系统反映监测对象所测项目的重要变化过程而又不遗漏其变化时刻为原则。
7.0.2 基坑工程监测工作应贯穿于基坑工程和地下工程施工全过程。监测工作应从基坑工程施工前开始，直至地下工程完成为止。对有特殊要求的基坑周边环境的监测应根据需要延续至变形趋于稳定后才能结束。
7.0.3 监测项目的监测频率应综合考虑基坑类别、基坑及地下工程的不同施工阶段以及周边环境、自然条件的变化和当地经验而确定。当监测值相对稳定时，可适当降低监测频率。对于应测项目，在无数据异常和事故征兆的情况下，开挖后仪器监测频率可按表7.0.3确定。
表7.0.3 现场仪器监测的监测频率
注：1. 有支撑的支护结构各道支撑开始拆除到拆除完成后3d内监测频率应为1次/1d；
2. 基坑工程施工至开挖前的监测频率视具体情况确定；
3．宜测、可测项目的仪器监测频率可视具体情况适当降低。
7.0.4 当出现下列情况之一时，应加强监测，提高监测频率。
1 监测数据达到报警值；
2 监测数据变化较大或者速率加快；
3 存在勘察未发现的不良地质；
4 超深、超长开挖或未及时加撑等未按设计工况施工；
5 基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；
6 基坑附近地面荷载突然增大或超过设计限值；
7 支护结构出现开裂；
8 周边地面突发较大沉降或出现严重开裂；
9 邻近建筑突发较大沉降、不均匀沉降或出现严重开裂；
10 基坑底部、侧壁出现管涌、渗漏或流砂等现象；
11 基坑工程发生事故后重新组织施工；
12 出现其他影响基坑及周边环境安全的异常情况。
7.0.5 当有危险事故征兆时，应实时跟踪监测。
8 监测报警
8.0.1 基坑工程监测必须确定监测报警值，监测报警值应满足基坑工程设计、地下主体结构设计以及周边环境中被保护对象的控制要求。监测报警值应由基坑工程设计方确定。8.0.2 因围护墙施工、基坑开挖以及降水引起的基坑内外地层位移应按下列条件控制：
1 不得导致基坑的失稳；
2 不得影响地下结构的尺寸、形状和地下工程的正常施工；
3 对周边已有建筑引起的变形不得超过相关技术规范的要求或影响其正常使用；
4 不得影响周边道路、管线、设施等正常使用；
5 满足特殊环境的技术要求。
8.0.3 基坑工程监测报警值应以监测项目的累计变化量和变化速率值两个值控制。
8.0.4 基坑及支护结构监测报警值应根据土质特征、设计结果及当地经验等因素确定，当无当地经验时，可按表8.0.4采用。
表8.0.4 基坑及支护结构监测报警值
注：1．h —基坑设计开挖深度；f1—荷载设计值；f2—构件承载能力设计值；
2．累计值取绝对值和相对基坑深度(h)控制值两者的小值；
3. 当监测项目的变化速率达到表中规定值或连续3天超过该值的70%，应报警；
4. 嵌岩的灌注桩或地下连续墙报警值宜按上表数值的50%取用。
8.0.5 周边环境监测报警值的限值应根据主管部门的要求确定，如无具体规定，可按8.0.5采用。
表8.0.5 建筑基坑工程周边环境监测报警值
响。
8.0.7 当出现下列情况之一时，必须立即进行危险报警，并对基坑支护结构和周边环境中的保护对象采取应急措施。
1 当监测数据达到监测报警值的累计值；
2 基坑支护结构或周边土体的位移突然明显增长或基坑出现流砂、管涌、隆起、陷落或较严重的渗漏等；
3 基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；
4 周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝；；
5 周边管线变形突然明显增长或出现裂缝、泄漏等。
6 根据当地工程经验判断，出现其他必须进行危险报警的情况。
9数据处理与信息反馈
9.1 一般规定
9.1.1 监测分析人员应具有岩土工程、结构工程、工程测量的综合知识和工程实践经验，具有较强的综合分析能力，能及时提供可靠的综合分析报告。
9.1.2 现场测试人员应对监测数据的真实性负责，监测分析人员应对监测报告的可靠性负责，监测单位应对整个项目监测质量负责。监测记录和监测技术成果均应有有关责任人签字，监测技术成果应加盖成果章。
9.1.3 现场的监测资料应符合下列要求：
1 使用正式的监测记录表格；
2 监测记录应有相应的工况描述；
3 监测数据应整理及时；
4 对监测数据的变化及发展情况应及时分析和评述。
9.1.4 外业观测值和记事项目，必须在现场直接记录于观测记录表中。任何原始记录不得涂改、伪造和转抄。
9.1.5 观测数据出现异常时，应分析原因，必要时应进行重测。
9.1.6 监测项目数据分析应结合其他相关项目的监测数据和自然环境、施工工况等情况及以往数据进行，并对其发展趋势做出预测。
9.1.7 技术成果应包括当日报表、阶段性报告、总结报告。技术成果提供的内容应真实、准确、完整，并宜用文字阐述与绘制变化曲线或图形相结合的形式反映。技术成果应按时报送。
9.1.8 监测数据的处理与信息反馈宜利用专门的基坑工程监测数据处理与信息管理系统软件，实现数据采集、处理、分析、查询和管理的一体化以及监测成果的可视化。
9.1.9 基坑工程监测的观测记录、计算资料和技术成果应进行组卷、归档。
9.2 当日报表
9.2.1 当日报表应包括下列内容：
1 当日的天气情况和施工现场的工况；
2 仪器监测项目各监测点的本次测试值、单次变化值、变化速率以及累计值等，必要时绘制有关曲线图；
3 巡视检查的记录；
4 对监测项目应有正常或异常的判断性结论；
5 对达到或超过监测报警值的监测点应有报警标示，并有原因分析和建议；
6 对巡视检查发现的异常情况应有详细描述，危险情况应有报警标示，并有原因分析和建议；
7 其他相关说明。
9.3 阶段性监测报告
9.3.1 阶段性监测报告应包括下列内容：
1 该监测阶段相应的工程、气象及周边环境概况；
2 该监测阶段的监测项目及测点的布置图；
3 各项监测数据的整理、统计及监测成果的过程曲线；
4 各监测项目监测值的变化分析、评价及发展预测；
5 相关的设计和施工建议。
9.4 总结报告
9.4.1 基坑工程监测总结报告的内容应包括：
1工程概况；
2监测依据；
3监测项目；
4测点布置；
5监测设备和监测方法；
6监测频率；
7监测报警值；
8各监测项目全过程的发展变化分析及整体评述；
9监测工作结论与建议。
附件1 基坑支护监测要求与要点 建设工程基坑支护设计文件（以下简称设计文件）中有关对基坑支护结构和周边环境的监测应满足国家标准《建筑基坑工程监测技术规范》（GB50497-2009）、行业标准《建筑基坑支护规程》（JGJ120-2012）等的相关规定。 一、监测平面布置图 设计文件中应有基坑监测平面布置图，在基坑监测平面布置图中应标明基坑支护结构和周边环境（主要包括基坑周边道路、地铁、地上管线、地下管线、建筑物、构筑物、江河、水渠等）的监测项目、监测点位置和监测点数量。 二、监测项目 根据基坑支护结构的安全等级，应包含如下相应的监测项目： （一）一级基坑 支护结构顶部水平位移、支护结构深部水平位移、支护结构顶部沉降、支撑立柱沉降、基坑周边地面沉降、基坑周边建（构）筑物沉降、周边建（构）筑物倾斜与裂缝、基坑周边道路沉降、基坑周边地下管线沉降、支撑轴力、锚杆或锚索拉力、地下水位等。
（二）二级基坑 支护结构顶部水平位移、支护结构深部水平位移、基坑周边地面沉降、基坑周边建（构）筑物沉降与裂缝、基坑周边道路沉降、基坑周边地下管线沉降、支撑轴力、锚杆或锚索拉力、地下水位等。 （三）三级基坑 支护结构顶部水平位移、基坑周边建（构）筑物沉降、基坑周边道路沉降、基坑周边地下管线沉降等。 三、监测技术要点 设计文件中应明确基准点布置、监测点布置、监测频率、监测时限、控制值和监测报警值等，应满足如下要点：（一）各类水平位移观测、沉降观测的基准点应可靠设置，满足相关规范要求。 （二）支护结构顶部水平位移监测点的间距不宜大于20m，且基坑各边的监测点不应少于3个；基坑周边地面沉降监测点应设置在支护结构外侧的土层表面或柔性地面上；周边建筑物沉降监测点应设置在建筑物结构墙或柱基上，邻近基坑一侧监测点间距不宜大于15m；基坑周边道路沉降监测点间距不宜大于30m, 且每条道路的监测点不应少于3个；基坑周边地下管线沉降监测点间距不宜大于20m。 （三）采用测斜管监测支护结构深部水平位移时，对现浇混凝土挡土构件，测斜管应设置在挡土构件内，测斜管深
《建筑基坑工程监测技术规范》 一、单选题 1、开挖深度大于等于（A ）的基坑应实施基坑工程监测。 A、5m B、6m C、7m D、8m 2、基坑工程施工前，应有（C ）委托具有相应资质的单位对基坑工程实施现场监测。 A、涉及方 B、勘探方 C、建设方 D、施工方 3、围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周边不知，周边（ B）应布置监测点。 A、中部、端部 B、中部、阳角 C、端部、阳角 D、端部、阴角 4、围护墙或基坑边坡顶部的监测点水平间距不宜大于（ C ） A、10m B、15m C、20m D、25m 5、用测斜仪观测深层水平位移时，当测斜管埋置在土体中，测斜管长度不宜小于基坑开挖深度的（ C ） A、0.5倍 B、1倍 C、1.5倍 D、2倍 6、围护墙竖直方向监测点应布置在弯矩极值处，竖向间距宜为（ C ） A、1m-3m B、2m-4m C、3m-5m D、4m-6m 7、钢支撑的监测截面宜选择在两指点间（ B ）部位或支撑的端头。 A、1/2 B、1/3 C、1/4 D、1/5 8、每层锚杆的内力监测点数量应为该层锚杆总数的1%-3%，并不应少于（ A ）根 A、3根 B、4根 C、5根 D、6根 9、基坑外地下水位监测点应沿基坑、被保护对象的周边或在基坑与被保护对象之间布置，监测点间距宜为（ D ）
A、10m-30m B、20m-40m C、30m-50m D、20m-50m 10、水位观测管的管底埋置深度应在最低设计水位或最低允许地下水位之下（ C ）。 A、1m-3m B、2m-4m C、3m-5m D、4m-6m 11、测斜仪的系统精度不宜低于（ C ） A、0.15mm/m B、0.2mm/m C、0.25mm/m D、 0.3mm/m 12、开挖深度为6米的一级基坑，现场进行检测的频率为（ B ） A、1次/1d B、1次/2d C、2次/1d D、3次/1d 13、一级基坑土钉墙顶部水平位移累计绝对值超过（ C ）应进行报警。 A、20mm B、25mm C、30mm D、15mm 14、一级基坑土钉墙顶部水平位移的变化速率超过（ D ）应进行报警。 A、2mm/d B、3mm/d C、4mm/d D、5mm/d 15、一级基坑土钉墙顶部水平位移累计绝对值超过（ D ）应进行报警。 A、10mm-15mm B、15mm-25mm C、25mm-30mm D、 30mm-35mm 16、一级基坑土钉墙顶部水平位移的变化速率超过（ B ）应进行报警。 A、1-5mm/d B、5-10mm/d C、10-15mm/d D、15- 20mm/d 17、地下水位变化累计值超过（ D ）应进行报警。 A、250mm B、500mm C、750mm D、1000mm 18、地下水位变化速率超过（ B ）应进行报警。
4 监测项目 4.1 一般规定 4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。 4.1.2 基坑工程现场监测的对象应包括： 1 支护结构。 2 地下水状况。 3 基坑底部及周边土体。 4 周边建筑。 5 周边管线及设备。 6 周边重要的道路。 7 其他应监测的对象。 4.1.3 基坑工程的监测项目应与基坑工程设计、施工方案相匹配。应针对监测对象的关键部位，做到重点观测、项目配套并形成有效的、完整的监测系统。 4.2 仪器监测 4.2.1 基坑工程仪器监测项目应根据表4.2.1进行选择。 表4.2.1 建筑基坑工程仪器监测项目表
续表4.2.1
注：基坑类别的划分按照现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202－2002执行。 4.2.2 当基坑周边有地铁、隧道或其他对位移有特殊要求的建筑及设施时，监测项目应与有关管理部门或单位协商确定。 4.3 巡视检查 4.3.1 基坑工程施工和使用期内，每天均应由专人进行巡视检查。 4.3.2 基坑工程巡视检查宜包括以下内容： 1 支护结构： 1）支护结构成型质量； 2）冠梁、围檩、支撑有无裂缝出现； 3）支撑、立柱有无较大变形； 4）止水帷幕有无开裂、渗漏； 5）墙后土体有无裂缝、沉陷及滑移； 6）基坑有无涌土、流沙、管涌。 2 施工工况： 1）开挖后暴露的土质情况与岩土勘察报告有无差异； 2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致； 3）场地地表水、地下水放状况是否正常，基坑降水、回灌设施是否运转正常； 4）基坑周边地面有无超载。 3 周边环境：
基坑监测内容摘要 基坑围护体系随着开挖深度增加必然会产生侧向变位，关键是侧向变位的发展趋势如何。一般围护体系的破坏都是有预兆的，因而进行严密的基坑开挖监测非常重要。通过监测可及时了解围护体系的受力状况，对设计参数进行反分析，以调整施工参数，指导下步施工，遇异情可及时采取措施。应该说，基坑监测是保证基坑安全的一个重要的措施。 基坑监测规范要求如下： 一、监测点布置 1、土体的深层水平位移监测点宜布置在基坑周边的中部、阳角处及有代表性的部位；当测斜管埋设在土体中，测斜管长度不宜小于基坑开挖深度的 1."5倍，并应大于维护墙的深度。以测斜管底为固定起算点，管底应嵌入到稳定的土体中。 2、地下水位监测点的布置应符合下列要求： （1）、基坑内地下水位当采用深井降水时，水位监测点宜布置在基坑中央和两相邻降水井的中间部位；当采用轻型井点、喷射井点降水时，水位监测点宜布置在基坑中央和周边拐角处，监测点数量应视具体情况确定； （2）、基坑外地下水位监测点应沿基坑、被保护对象的周边或在基坑与被保护对象之间布置，监测点间距宜为20~50m。相邻建筑、重要的管线或管线密集处应布置水位监测点；当有止水帷幕时，宜布置在止水帷幕的外侧约2m处； （3）、水位观测管的管底埋置深度应在最低设计水位或最低允许地下水位之下3~5m。承压水水位监测管的滤管应埋置在所测的承压含水层中； （4）、回灌井点观测井应设置在回灌井点与被保护对象之间。 3、基坑周边环境监测点的布置应符合下列要求： （1）、从基坑边缘以外1~3倍基坑开挖深度范围内需要保护的周边环境应作为监测对象。
必要时尚应夸大监测范围。 （2）、位于重要保护对象安全保护区范围内的监测点的布置，尚应满足相关部门的技术要求。 （3）、建筑竖向位移监测点布置应符合下列要求： a、建筑四角、沿外墙每10~15m处或每隔2~3根柱基上，且每侧不小于3个监测点； b、不同地基或基础的分界处； c、不同结构的分界处； d、变形缝、抗震缝或严重开裂处的两侧； e、新、旧建筑或高、低建筑交接处的两侧； f、高耸构建筑基础轴线的对称部位，每一构筑物不应少于4点。 （4）、建筑水平位移监测点应布置在建筑的外墙墙角、外墙中间部位的墙上或柱上、裂缝两侧以及其他有代表性的部位，监测点间距视具体情况而定，一侧墙体的监测点不宜少于3点。 （5）、相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。其点位间距应视基础类型。荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。点位可在建筑基础深度 1."5- 2."0倍的距离范围内，由外墙向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外。 （6）、建筑裂缝、地表裂缝监测点应选择有代表性的裂缝进行布置，当原有裂缝增大或出现新裂缝时，应及时增设监测点。对需要观测的裂缝，每条裂缝的监测点至少应设2个，- 1 - 且宜设置在裂缝的最宽处及裂缝末端。
基坑监测工作流程及要求 一、业务接洽 要求： 1、了解工程地址，建设单位等基本情况。 2、通过委托单位获取工程地质报告，围护设计方案、电子图等相关技术资料。 3、根据相关规范及设计、甲方单位的要求拟写并签署合同（合同拟写由项目负责人会同业务联系人共同完成）。 二、方案编制 1根据规范及设计，甲方的要求编制监测方案。 2监测方案的内容必须包括以下内容： ○1、工程概况 ○2、监测目的和监测依据 ○3监测项目及监测点的布置 ○4各监测项目、监测方法及精度 ○5监测人员、仪器设备及核定要求 ○6监测周期，变频、报警值及异常情况下的监测措施 ○7监测数据处理机信息反馈 ○8作业安全级质量保证措施 另外还须附上本工程监测点平面布置图或示意图、水准控制网平面布置图或示意图、企业人员资质等相关资料 3、监测方案作为本工程的执行纲领性文件，在编制是应该充分考虑
到实际实施的难易问题，尽量做到监测方案中的实施办法都具有最佳可操作性 4、监测方案中所应用的监测方法，监测频率、周期、报警值等内容必须严格按照相关规范、设计要求确定，若监测方案设计人员认为频率过缓或者报警值过大，在请示公司技术负责人，并讨论确认的情况下可在原数据基础上，适当提高报警值及监测频率。但绝不允许擅自将报警值数据改大，将监测频率降低。 5、监测方案中测点数量应与合同内严格一致。 6、在编制监测方案时，应熟读基坑围护设计，了解设计思路，同时还应了解工程的地质状况 7、编制方案完成后，必须经公司领导审核通过后，才可加盖公章，并提交委托单位确认。在委托单位确认后，拿回2份，一份交由公司归档，另一份交由项目负责人使用。 三、监测实施 外业监测实施部分 1、项目负责人，根据监测方案内容到现场尸体踏勘场地，并告知甲方、施工单位、监测班组进场施工 2、项目负责人，在现场踏勘后，安排各班组主要人员召开进场准备会议，在会中明确各班组实施细则，实施时间，质量要求等内容，并做好会议记录。 3、钻机班组、测量班组实施作业时，必须严格按照方案及公司制度
《建筑基坑工程监测技术规范》GB 50497-2009 试题 一、单选题（6题） 1.围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周边布置，周边中部、阳角处应布置监测点，其监测点水平间距不宜大于（）m，每边监测点数目不宜少于（）个。 A．15；3 B. 20；4 C.20；3 D.25；4 正确答案：（C ）见规范【5.2.1】 2.以下关于基坑工程应实施监测的说法错误的是（）。A.基坑开挖深度大于等于3m B.基坑开挖深度等于5m C.开挖深度等于8m D.现场地质情况和周围环境复杂 正确答案：（A）见规范【3.0.1】 3.有支撑的支护结构各道支撑开始拆除到拆除完成后3d内监测频率应为（）。 A．2次/1d B.1次/1d C.1次/2d D.1次/3d 正确答案：（B）见规范【7.0.3】 4.一级基坑喷锚支护顶部水平位移监测绝对累计值（mm）和变化速率（mm/d）报警值是（）。 A.10~20;2~3 B.25~30;2~3 C. 20~40;3~5 D.30~35；5~10 正确答案：（D）见规范【表8.0.4】 5.用测斜仪观测深层水平位移时，当测斜管埋设在土体中，斜管
长度不宜小于基坑开挖深度的（）倍，并应大于围护墙的深度。 A. 0.5 B.1.0 C.1.5 D.2.0 正确答案：(C)见规范【5.2.2】 6.以下关于裂缝监测说法错误的是（）。 A.裂缝宽度监测可采用千分尺或游标卡尺等直接量测。 B.裂缝宽度量测精度不宜低于0.1mm，裂缝长度和深度量测精度不宜低于1mm。 C.裂缝长度监测可采用直接量测法。 D.裂缝深度监测可采用超声波法和凿出法。 正确答案：（A）见规范【6.6.3/6.6.4】 二、多选题（4题） 1.以下关于基坑工程的监测方案应进行专门论证说法正确的有（）。 A.地质和环境条件复杂的基坑工程； B.采用新技术、新工艺、新材料、新设备的一、二、三级基坑工 程； C.临近重要建筑和管线，以及历史文物、优秀近现代建筑、地铁、 隧道灯破坏后果很严重的基坑工程； D.开挖深度大于5m的基坑工程； E.已发生严重事故，重新组织施工的基坑工程； 正确答案：（ACE）见规范【3.0.7】 2.对同一监测项目进行监测，在正常情况下其监测要求以下说法
建筑基坑工程监测技术规范试题
《建筑基坑工程监测技术规范》GB 50497- 试题 一、单选题（6题） 1.围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周边布置，周边中部、阳角处应布置监测点，其监测点水平间距不宜大于（）m，每边监测点数目不宜少于（）个。 A．15；3 B. 20；4 C.20；3 D.25；4 正确答案：（ C ）见规范【5.2.1】 2.以下关于基坑工程应实施监测的说法错误的是（）。A.基坑开挖深度大于等于3m B.基坑开挖深度等于5m C.开挖深度等于8m D.现场地质情况和周围环境复杂 正确答案：（A）见规范【3.0.1】 3.有支撑的支护结构各道支撑开始拆除到拆除完成后3d内监测频率应为（）。 A．2次/1d B.1次/1d C.1次/2d D.1次/3d 正确答案：（B）见规范【7.0.3】 4.一级基坑喷锚支护顶部水平位移监测绝对累计值（mm）和变化速率（mm/d）报警值是（）。 A. 10~20;2~3 B. 25~30;2~3 C. 20~40;3~5 D. 30~35；5~10 正确答案：（D）见规范【表8.0.4】
5.用测斜仪观测深层水平位移时，当测斜管埋设在土体中，斜管长度不宜小于基坑开挖深度的（）倍，并应大于围护墙的深度。 A. 0.5 B.1.0 C.1.5 D.2.0 正确答案：(C)见规范【5.2.2】 6.以下关于裂缝监测说法错误的是（）。 A.裂缝宽度监测可采用千分尺或游标卡尺等直接量测。 B.裂缝宽度量测精度不宜低于0.1mm，裂缝长度和深度量测精度不宜低于1mm。 C.裂缝长度监测可采用直接量测法。 D.裂缝深度监测可采用超声波法和凿出法。 正确答案：（A）见规范【6.6.3/6.6.4】 二、多选题（4题） 1.以下关于基坑工程的监测方案应进行专门论证说法正确的有（）。 A.地质和环境条件复杂的基坑工程； B.采用新技术、新工艺、新材料、新设备的一、二、三级基坑 工程； C.临近重要建筑和管线，以及历史文物、优秀近现代建筑、地 铁、隧道灯破坏后果很严重的基坑工程； D.开挖深度大于5m的基坑工程； E.已发生严重事故，重新组织施工的基坑工程；
附件2： 建筑深基坑工程检测要求 基坑类型 检测项目 检测方法及数量 检测单位 排桩 灌注桩 完整性检查 抽取总桩数的30%，且不少于20根进行小应变检 测 检测单位 小应变检测结果影响受力时，采用钻芯法进行补充检测，其检测数量为总桩数的 2%，不少于3根 对于直径大于800mm 的灌注桩应抽取 10%进行超 声波或取芯检测 成孔的垂直度 钻孔桩采用测斜仪测量，其数量为总桩数的10%， 且不少于10根 检测或施工单位 孔径钻孔桩采用井径仪测量，其数量为总桩数的10%， 且不少于10根预制桩焊缝探伤检测 对焊接接头抽取总桩数的10% 检测单位 完整性检查 抽取总桩数的30%，且不少于20根进行小应变检 测 钢桩焊缝探伤检测抽取总桩数的20% 检测单位地下连续墙 混凝土质量检验 抽取大于总槽段数 20%的槽段，且不少于 3个槽段 进行声波透射法检查墙身混凝土结构内在质量检测单位 成槽的垂直度、倾斜度、沉渣采用井径仪等，其数量为总槽段数的 20% 检测或施工单位 水泥土墙 （SMW 支护） 成桩质量检查 成桩三天内，轻便动力触探不少于总桩数的2%，且 不少于5根 施工或检测单位 完整性及其强度 水泥土达到28天后，采用钻芯法检测完整性及其强度，其钻芯数量不少于总桩数的2%，且不少于5 根 检测单位 土钉墙 承载力 采用抗拉试验检测承载力。在同一条件下，试验数量不少于土钉总数的 1%，且不应少于6根 检测单位 喷射混凝土厚度检测 喷射混凝土的厚度采用钻孔检测，钻孔数为每100m2墙面1组，每组不少于3点 锚杆锚杆抗拔力不应少于锚杆总数的 1%，且不应少于3根 检测单位支撑体系焊缝探伤检测钢支撑的焊缝应抽取总数的 20%进行探伤检测 检测单位 基坑土体加固 同水泥土墙
基坑监测方案标准 版
新百年国际商业中心基坑 支护监测方案 方案编制人：薛超林 审核：肖宁祥 审定：谢成 广西地矿建设工程有限公司 资质证书编号：乙测资字45012034 计量认证证书： 20 1431E 04月20日
目录 1 工程概况 (2) 2 监测目的 (2) 3监测项目 (2) 4 方案编制依据 (2) 5、监测布点 (3) 6 监测方法及观测精度 (3) 7监测频度 (4) 8监控报警 (4) 9数据记录、处理及监测成果 (4)
新百年国际商业中心 基坑支护监测方案 1工程概况 本工程基坑开挖深度为14.3米～17.4米，基坑周长约700米。属于临时性基坑支护工程，基坑边坡采用桩锚支护形式，基坑安全等级为一级，使用年限为1年。 2 监测目的 1）为基坑周围环境进行及时、有效的保护提供依据。 2）验证支护结构设计，及时反馈信息，指导基坑开挖和支护结构的施工。 3）将监测结果反馈设计，为其它区的优化设计提供依据。 3 监测项目 1）基坑周边建筑物沉降监测； 2）基坑周边道路沉降监测 3）基坑支护结构水平位移和沉降监测。 4）地下水位监测。 5）基坑护坡顶土体深层位移监测。 主要要包括以下内容： ①边坡有无塌陷、裂缝及滑移。
②开挖后暴露的土质情况与岩土工程勘察报告有无差异。 ③基坑开挖有无超深开挖。 ④基坑周围地面堆载是否有超载情况。 ⑤基坑周边建筑物、道路及地表有无裂缝出现。 4 方案编制依据 1）《建筑地基基础设计规范》（GB50007- ）； 2）《建筑地基基础工程施工质量验收规范》（GB50202-）； 3）《建筑基坑工程监测技术规范》 GB 50497- 4）《工程测量规范》 GB 50026- 5）《建筑变形测量规范》 JGJ 8- 6）委托方提供的图纸。 5 测点布置 1）基准点：基准点应设在基坑开挖变形影响范围以外，通视条件良好并便于保存的稳定位置。对于本工程，在距基坑边缘50m外的路边设置三个位移观测基准点，在距基坑边缘50m外的旧有建筑物上设置三个水准观测基准点。 2）观测点：基坑坡顶的水平位移和垂直位移观测点沿基坑周边布置，考虑到本基坑较大，观测路线较长，若过多布置观测点，则使当天的工作量过大，在定人定仪器的要求下，势必会影响监测的质量，同时也增大了监测费用。综合考虑，观测点间距
建筑深基坑工程施工安全技术规范（JGJ311-2013） Technical Specification for Safety Construction of Deep Building Foundation Pits 1 总则 1.0.1 为了在建筑深基坑工程实施的各个环节中贯彻执行国家有关的技术经济政策，做到保障安全、技术先进、经济适用、保护环境，制定本规范。 1.0.2 本规范适用于建筑深基坑工程的现场勘查与环境调查、设计、施工、风险分析及基坑工程安全监测、基坑的安全使用与维护管理。 1.0.3 建筑深基坑工程应综合考虑深基坑及其周边一定范围内的工程地质、水文地质、开挖深度、周边环境保护要求、降排水条件、支护结构类型及使用年限、施工工期条件等因素，并应结合工程经验制定施工安全技术措施。 1.0.4 建筑深基坑工程安全技术除应符合本规范的规定外，尚应符合国家现行有关标准的规定。 2 术语和符号 2.1 术语 2.1.1 基坑 construction pit 为进行建(构)筑物地下部分的施工由地面向下开挖出的空间。
2.1.2 风险控制 Risk control 为减少或降低深基坑安全风险损失所采取的处置对策、技术措施及应急方案。 2.1.3 基坑支护 retaining of construction pit 为保护地下主体结构施工和基坑周边环境的安全，对基坑采用的临时性支挡、加固、保护与地下水控制的措施。 2.1.4 基坑侧壁 side of foundation pit 构成基坑围体的某一侧面。 2.1.5 基坑周边环境 surroundings around foundation pit 基坑开挖影响范围内包括既有建(构)筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。 2.1.6 支护结构 retaining structure 支挡或加固基坑侧壁的承受荷载的结构。 2.1.7 设计使用年限 design service life 设计规定的从基坑开挖到预定深度至完成基坑支护使用功能的时段。 2.1.8 支挡式结构 retaining structure 以挡土构件和锚杆或支撑为主要构件，或以挡土构件为主要构件的支护结构。 2.1.9 锚拉式支挡结构 anchored retaining structure 以挡土构件和锚杆为主要构件的支挡式结构。 2.1.10 内撑式支挡结构 strutted retaining structure 以挡土构件和支撑为主要构件的支挡式结构。
4 监测项目 4、1 一般规定 4、1、1 基坑工程得现场监测应采用仪器监测与巡视检查相结合得方法. ４、１、2 基坑工程现场监测得对象应包括： 1 支护结构。 ２地下水状况. 3 基坑底部及周边土体。 4 周边建筑. 5 周边管线及设备。 6 周边重要得道路。 ７其她应监测得对象。 ４、１、３基坑工程得监测项目应与基坑工程设计、施工方案相匹配。应针对监测对象得关键部位，做到重点观测、项目配套并形成有效得、完整得监测系统。 4、2 仪器监测 4、2、1 基坑工程仪器监测项目应根据表4、2、1进行选择。 表4、2、1 建筑基坑工程仪器监测项目表
续表4、2、1 注:基坑类别得划分按照现行国家标准《建筑地基基础工程施工质量验收规范》GB ５0202－
20０2执行。 ４、２、2 当基坑周边有地铁、隧道或其她对位移有特殊要求得建筑及设施时，监测项目应与有关管理部门或单位协商确定. 4、3 巡视检查 4、3、１基坑工程施工与使用期内，每天均应由专人进行巡视检查。 ４、３、2 基坑工程巡视检查宜包括以下内容： 1 支护结构： 1）支护结构成型质量; 2）冠梁、围檩、支撑有无裂缝出现; 3）支撑、立柱有无较大变形； 4）止水帷幕有无开裂、渗漏； 5）墙后土体有无裂缝、沉陷及滑移; 6)基坑有无涌土、流沙、管涌。 ２施工工况： １)开挖后暴露得土质情况与岩土勘察报告有无差异; ２）基坑开挖分段长度、分层厚度及支锚设置就是否与设计要求一致; 3)场地地表水、地下水放状况就是否正常,基坑降水、回灌设施就是否运转正常； ４）基坑周边地面有无超载. 3 周边环境:
建筑基坑工程检测技术规范 3.0.1 开挖深度大于等于5m或者开挖深度小于5m但是现场地质情况和周边环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。 3.0.2基坑工程设计提出的对基坑工程监测的技术要求应包括检测项目、检测频率和检测报警值等。 3.0.3 基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。监测单位应编制监测方案，监测方案需经过建设方、设计方、监理方等认可，必要时还需与基坑周边环境涉及的有关管理单位协商一致后方可实施。（第三方监测并不取代施工单位自己开展的必要的施工监测，施工单位在施工过程中仍应进行必要的施工监测。监测单位拟定出监测方案后，提交工程建设单位，建设单位应该遵照建设主管部门的有关规定，组织设计、监理、施工、监测等单位讨论审定监测方案。当基坑工程影响范围内有重要的市政、公用、供电、通讯、人防工程以及文物等时，还应组织有相关主管单位参加的协调会议，监测方案经协商一致后，监测工作方能正式开始。） 3.0.5 按监测需要收集基坑周边环境各监测对象的原始资料和使用现状等资料。必要时可采用拍照、录像等方法保存有关资料或进行必要的现场测试取得有关资料。 3.0.7 下列基坑工程的监测方案应进行专门论证： 1 地质和环境条件复杂的基坑工程 2 临近重要建筑和管线，以及历史文物、优秀近现代建筑、地铁、隧道等破坏后果很严重的基坑工程。 3 已发生严重事故，重新组织施工的基坑工程。 4 采用新技术，新工艺、新材料、新设备的一、二级基坑工程。 5 其他需要论证的基坑工程。 3.0.8 监测单位应严格实施监测方案。当基坑工程设计或者施工有重大变更时，监测单位应与建设方及相关单位研究并及时调整监测方案。 4.1.2 基坑工程现场监测的对象应包括： 1 支护结构。 2 地下水状况。 3 基坑底部及周边土体。 4 周边建筑。 5 周边管线及设施。 6 周边重要的道路。 7 其他应监测的对象。
基坑监测要求 4 监测项目 4.1 一般规定 4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。 4.1.2 基坑工程现场监测的对象包括： 支护结构； 地下水状况； 基坑底部及周边土体； 周边建筑； 周边管线及设施； 周边重要的道路； 其他应监测的对象。 4.1.3 基坑工程的监测项目应与基坑工程设计方案、施工方案相匹配。应抓住关键部位，做到重点观测、项目配套，形成有效的、完整的监测系统。 4.2 仪器监测 4.2.1 基坑工程仪器监测项目应根据表4.2.1进行选择。 表4.2.1 建筑基坑工程仪器监测项目表
注：基坑类别的划分按照国家标准《建筑地基基础工程施工质量验收规范》 GB50202-2002执行。 4.2.2 当基坑周边有地铁、隧道或其它对位移有特殊要求的建筑及设施时，监测项 目应与有关管理部门或单位协商确定。 4．3 巡视检查 4.3.1 基坑工程整个施工期内，每天均应进行巡视检查。 4.3.2 基坑工程巡视检查宜包括以下内容： 1 支护结构 1）支护结构成型质量； 2）冠梁、围檩、支撑有无裂缝出现； 3）支撑、立柱有无较大变形； 4）止水帷幕有无开裂、渗漏； 5）墙后土体有无裂缝、沉陷及滑移； 6）基坑有无涌土、流砂、管涌。 2 施工工况 1）开挖后暴露的土质情况与岩土勘察报告有无差异； 2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致； 3）场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常； 4）基坑周边地面有无超载。 3 周边环境 1）周边管道有无破损、泄漏情况； 2）周边建筑有无新增裂缝出现； 3）周边道路（地面）有无裂缝、沉陷； 4）邻近基坑及建筑的施工变化情况。 4 监测设施 1）基准点、监测点完好状况； 2）监测元件的完好及保护情况； 3）有无影响观测工作的障碍物。 5 根据设计要求或当地经验确定的其他巡视检查内容。 4.3.3 巡视检查以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。 4.3.4 对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况应做好记录。检查记录应及时整理，并与仪器监测数据进行综合分析。 4.3.5 巡视检查如发现异常和危险情况，应及时通知建设方及其他相关单位。 5 监测点布置 5.1 一般规定 5.1.1 基坑工程监测点的布置应能反映监测对象的实际状态及其变化趋势，监测点应布置在内力及变形关键特征点上，并应满足监控要求。 5.1.2 基坑工程监测点的布置应不妨碍监测对象的正常工作，并应减少对施工作业的不利
曹妃甸工业区西港路管线工程 基坑监测 施工方案 编制 复核 审核 中交一公局第三工程有限公司 曹妃甸工业区西港路管线工程项目部 2016年4月2日
1、工程概况 施工现场紧邻已修完的道路和一个厂房（唐山鑫联环保科技有限公司），基坑开挖深度2.9米～9.7米。 基坑支护体系：基坑支护采用双排拉森IV钢板桩支护，钢板桩根据基坑深度采用9米和12米长钢板桩，围檩采用双拼40工字钢，支撑采用Φ529mm钢管。 基坑止水、排水体系：基坑止水采用钢板桩止水，基坑底部沿周边设置排水沟与集水井进行集水明排。 2、监测方案 2.1 监测设计依据 1.《建筑基坑工程监测技术规范》(GB50497-2009) 2.《建筑基坑支护技术规程》(JGJ120-99) 3.《工程测量规范》(GB50026-2007) 4.《国家一、二等水准测量规范》(GB12897-2006) 5.《建筑变形测量规范》(JGJ8-2007) 6.《建筑边坡工程技术规范》(GB50330-2002) 7．《城市测量规范》(CJJ8-99) 8.《全球定位系统城市测量技术规程》(CJJ73-97) 9.《建筑地基基础工程施工质量验收规范》(GB50202-2002) 2.2 监测项目 监测内容设置取决于工程本身的规模、施工方法、地质条件、环境条件等，本着
经济、合理、有效的原则，根据设计要求并结合本工程特点，确定本工程的监测对象为：基坑支护结构。 依据本工程基坑支护设计方案确定本基坑工程的监测内容和项目如下： 1）钢板桩顶水平位移 2）钢板桩顶沉降 3）周边建筑物和既有道路沉降观测 4）支撑变形观测 5）裂缝监测 2.3 钢板桩水平位移监测 基坑开挖过程中，由于基坑受外部压力的影响，钢板桩会产生水平位移，因此在钢板桩顶上设置水平位移观测点。 测点布置：沿两侧钢板桩顶均匀布设位移监测点，喷红漆编号做标记，监测点间距约5米。 监测仪器：使用全站仪或者GPS；坡顶水平位移监测点布置图见附图。 2.4 钢板桩垂直位移监测 钢板桩顶沉降是基坑基本监测项目，它最直接地反映支护结构外围的土体变形情况。 测点布置：点位借用钢板桩顶水平位移监测点，在每次观测时将监测点顶端部作为高程测点。 监测仪器：使用水准仪1台，其精度为每公里中误差为±0.3mm，最小显示0.01mm，观测点精度不低于1mm； 监测方法：待点位稳固后，根据边坡开始施工后进行第一次观测。 2.5 周边建筑物及道路沉降观测 周边建筑物及道路沉降观测是基坑监测的最基本的项目，以防止基坑开挖过程中
新疆维吾尔自治区畜牧科学院科研综合楼工程基坑监测施工方案 编制： 审核： 批准： 新疆维泰开发建设（集团）股份有限公司 房建公司第四项目部 2012年4月 10 日
目录 1监测技术方案 (1) 1.1 工程概况 (2) 1.2 周边环境概况 (2) 1.3 监测目的 (2) 1.4 监测技术方案编制依据与原则 (3) 1.4.1 监测技术方案编制依据 (4) 1.4.2 监测技术方案编制的原则 (4) 1.5 监测范围及内容 (5) 1.6.监测方法、数据处理及测点的埋设 (6) 1.6.1 监测控制网的布设 (6) 1.6.2 锚杆支护水平位移监测 (10) 1.6.3临边建筑物沉降、裂缝、倾斜监测 (12) 1.6.4巡视 (13) 1.7监测技术要求 (14) 1.7.1 技术要求 (14) 1.7.2 监测精度 (15) 1.7.3 监测频率 (15) 1.7.4 监测参考报警值 (15) 2 监测仪器设备及人员组织 (16) 3 监测质量保证措施 (18) 3.1 质量目标 (18) 3.2 质量保证体系 (19) 3.3 监测工作的管理 (20) 3.4 保证监测质量的措施 (20) 3.4.1健全监测管理服务质量保证体系 (21) 3.4.2工序质量控制措施 (21) 3.4.3 监测管理服务质量保证组织措施 (21) 3.5监测管理服务质量保证技术措施23 3.5.1 仪器、仪表 (23) 3.5.3 资料采集及整理 (23) 3.6监测进度保证措施 (26) 3.6.1施工进度目标 (26) 3.6.2施工进度程 (26) 4安全文明施工、环境保护目标和保证措 (27) 4.1安全文明施工目标 (27) 4.2安全保证体系 (27)
12 管道沟槽基坑工程 12.1 一般规定 12.1.1 本章适用于各类管道沟槽基坑工程支护结构的设计、施工与检测。 12.1.2 管道沟槽基坑工程的开槽应按管线布置图确定开挖深度，方型涵管的开挖沟槽宽度由外包尺寸确定，圆形管道开挖沟槽的槽底宽度不应小于表12.1.2所列值 表12.1.2 圆形管道开挖沟槽底宽度值 ＜2.00 2.00 ～ 2.49 2.50 ～ 2.99 3.00 ～ 3.49 3.50 ～ 3.99 4.00 ～ 4.49 4.50 ～ 4.99 5.00 ～ 5.49 5.50 ～ 5.99 6.00 ～ 6.50 ＞ 6.50 Φ 230 1400 1400 1400 1400 1400 Φ 300 1450 145 1450 1450 1450 1450 Φ 450 1750 1750 1750 1750 1750 1750 Φ 600 1950 1950 1950 1950 1950 1950 1950 1950 Φ 800 2200 2200 2200 2200 2200 2200 2200 2200 Φ 1000 2450 2450 2450 2450 2450 2550 2550 2550 Φ 1200 2650 2650 2650 2650 2650 2750 2750 2750 2750 Φ 1350 2800 2800 2800 2800 2900 2900 2900 2900 3000 Φ 1500 3000 3000 3000 3000 3100 3100 3100 3100 3200 Φ 1650 3150 3150 3150 3150 3250 3250 3250 3250 3350 Φ 1800 3350 3350 3350 3350 3450 3450 3450 3450 3550 Φ 2000 3650 3650 3650 3750 3750 3750 3750 3850 Φ 2200 3850 3850 3850 3850 3950 3950 3950 4050 Φ 2400 4100 4100 4200 4200 4200 4200 4300 Φ 2700 4600 4700 4700 4700 4700 4800 Φ 3000 4900 4900 4900 4900 5000 ＞Φ 3000 管径+2000
《建筑基坑工程监测技术规范》G B50497-2009 试题 一、单选题（6题） 1.围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周 边布置，周边中部、阳角处应布置监测点，其监测点水平间距不宜大于（）m，每边监测点数目不宜少于（）个。 A．15；3B.20；4C.20；3D.25；4 正确答案：（C）见规范【5.2.1】 2.以下关于基坑工程应实施监测的说法错误的是（）。A.基坑开挖深度大于等于3mB.基坑开挖深度等于5m C.开挖深度等于8m D.现场地质情况和周围环境复杂 正确答案：（A）见规范【3.0.1】 3.有支撑的支护结构各道支撑开始拆除到拆除完成后3d内监测频率应为（）。 A．2次/1dB.1次/1dC.1次/2dD.1次/3d 正确答案：（B）见规范【7.0.3】 4.一级基坑喷锚支护顶部水平位移监测绝对累计值（mm）和变化速率（mm/d）报警值是（）。 A.10~20;2~3 B.25~30;2~3 C.20~40;3~5 D.30~35；5~10 正确答案：（D）见规范【表8.0.4】
5.用测斜仪观测深层水平位移时，当测斜管埋设在土体中，斜管长度不宜小于基坑开挖深度的（）倍，并应大于围护墙的深度。 A.0.5 B.1.0 C.1.5 D.2.0 正确答案：(C)见规范【5.2.2】 6.以下关于裂缝监测说法错误的是（）。 A.裂缝宽度监测可采用千分尺或游标卡尺等直接量测。 B.裂缝宽度量测精度不宜低于0.1mm，裂缝长度和深度量测精度不宜低于1mm。 C.裂缝长度监测可采用直接量测法。 D.裂缝深度监测可采用超声波法和凿出法。 正确答案：（A）见规范【】 二、多选题（4题） 1.以下关于基坑工程的监测方案应进行专门论证说法正确的有（）。 A.地质和环境条件复杂的基坑工程； B.采用新技术、新工艺、新材料、新设备的一、二、三级基坑工 程； C.临近重要建筑和管线，以及历史文物、优秀近现代建筑、地铁、 隧道灯破坏后果很严重的基坑工程； D.开挖深度大于5m的基坑工程； E.已发生严重事故，重新组织施工的基坑工程； 正确答案：（ACE）见规范【3.0.7】
4监测项目 4.1 一般规定 4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。4.1.2 基坑工程现场监测的对象应包括： 1 支护结构。 2 地下水状况。 3 基坑底部及周边土体。 4 周边建筑。 5 周边管线及设备。 6 周边重要的道路。 7 其他应监测的对象。 4.1.3 基坑工程的监测项目应与基坑工程设计、施工方案相匹配。 应针对监测对象的关键部位，做到重点观测、项目配套并形成有效的、完整的监测系统。 4.2 仪器监测 4.2.1 基坑工程仪器监测项目应根据表421进行选择 表421 建筑基坑工程仪器监测项目表
续表421 2—2002执行。 4.2.2 当基坑周边有地铁、隧道或其他对位移有特殊要求的建筑及 设施时，监测项目应与有关管理部门或单位协商确定。 4.3 巡视检查 4.3.1 基坑工程施工和使用期内，每天均应由专人进行巡视检查。 432 基坑工程巡视检查宜包括以下内容:
1 支护结构： 1 ）支护结构成型质量； 2 ）冠梁、围檩、支撑有无裂缝出现； 3 ）支撑、立柱有无较大变形； 4 ）止水帷幕有无开裂、渗漏； 5 ）墙后土体有无裂缝、沉陷及滑移； 6 ）基坑有无涌土、流沙、管涌。 2施工工况： 1 ）开挖后暴露的土质情况与岩土勘察报告有无差异； 2 ）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致； 3 ）场地地表水、地下水放状况是否正常，基坑降水、回灌设施是否运转正常； 4 ）基坑周边地面有无超载。 3周边环境： 1 ）周边管道有无破损、泄漏情况； 2 ）周边建筑有无新增裂缝出现； 3 ）周边道路（地面）有无裂缝、沉陷； 4 ）邻近基坑及建筑的施工变化情况。 4监测设施： 1 ）基准点、监测点完好状况； 2 ）监测元件的完好及保护情况；
镇江万达广场 十项新技术应用总结之11深基坑施工监测技术 中国建筑第二工程局有限公司 二0——年八月
一、工程简况2 二、监测目的、依据、原则3 三、监测内容及代表照片4 四、监测实施4 五、测量精度6 六、仪器设备6 七、测量周期7 八、预警报告7 九、预防措施、应急措施以及质量安全措施7 十、经济和社会效益以及应用体会12 一、工程简况 镇江万达广场位于镇江市润州区，地处庄泉路东侧，庄泉东路西侧，北府路北侧，黄山南路西。镇江万达广场地块总面积约为8万平方M，总建筑面积 约38.88万平方M，地上面积约30万平方M，地下面积约8.88万平方M，分为写字楼、公寓、商业及酒店等。公寓由3栋酒店式公寓和商业用房组成，其 中公寓31层，面积7.47万平方M，框剪结构；商业用房2—3层，面积4.17 万平方M，结构埋深约4M ;商务区由2栋写字楼及购物广场构成，2栋写字楼26层，面积5.07万平方M，均为框剪结构；裙房购物广场5层，面积8.57万平方M，框架结构，结构埋深约10M。酒店区由五星级酒店及商务酒店和独立酒楼及裙房组成，五星级酒店主楼20层，主楼面积为2.14万平方M，酒店裙房为4层，面积1.41万平方，地下二层，商务酒楼为9层，0.78万平方M，独
立酒楼为5层，面积为0.42万平方。整体地下室为两层，局部一层，面积约8.88万平方M。以上拟建工程基坑面积约为54840平方M左右，周长约为1173.8M。基坑开挖深度在4.5到13.7M之间不等，基坑南侧采用悬臂桩的支护形式，基坑北侧采用放坡土钉和支护桩加两层锚索相结合的支护桩形式，桩间挂网喷浆。两侧采用排桩加两层支撑的支护形式，两侧CD、CM、NO及PQ 段采用自然放坡的支护形式，其余两段均采用放坡支护形式。 二、监测目的、依据、原则 2.1监测目的 在基坑开挖期间，随着取土的深入，围护结构由于受到土压力和周围道路 动载力作用，会产生比较明显的变形。如果超过一定的范围，会引起基坑的倒塌和对周围道路及管线的破坏。因此应对基坑在开挖期间进行必要的监测，及时提供基坑及周围附属物的变形数据，指导施工的顺利进行，保证施工的安全。 2.3监测原则 基坑开挖是基坑卸荷过程。由于卸荷而引起坑底土体产生以向上为主的位移，同时也引起围护墙在两侧压力差的作用下而产生的水平方向位移和因此产生的墙外侧土体的位移，基坑变形包括维护墙的变形坑底隆起及基坑周围地层位移等，加强基坑在开挖期间的监测工作可以保证基坑及周围附属设施的安全，并可合理地利用土体自身在基坑开挖过程中控制土体位移的潜力而达到保护环境的目的，根据本工程自身特点和现场施工的具体情
基坑监测技术规程 ZHS 2013年
1 总则 1.0.1 为规范建筑基坑工程监测工作，保证监测质量；优化设计、指导施工，实现基坑工程信息化管理；确保基坑安全和保护周边环境，做到安全适用、技术先进、经济合理，特制定本规范。 1.0.2 本规范适用于建（构）筑物的基坑及周边环境监测。对于冻土、膨胀土、湿陷性黄土等其他特殊岩土和侵蚀性环境的基坑及周边环境监测，尚应结合当地工程经验应用。 1.0.3 建筑基坑工程监测应综合考虑基坑工程设计方案、建设场地的工程地质和水文地质条件、周边环境条件、施工方案等因素，制定合理的监测方案，精心组织和实施监测。 1.0.4 建筑基坑工程监测除应符合本规范外，尚应符合国家现行有关标准的规定。
2. 术语 2.0.1 基坑监测 2 建筑基坑building foundation pit 为进行建（构）筑物基础、地下建（构）筑物的施工所开挖的地面以下空间。 2.0.2 基坑周边环境surroundings around foundation pit 基坑开挖影响范围内既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。 2.0.3 围护墙retaining structure 承受坑侧水、土压力及一定范围内地面荷 载的壁状结构。 2.0.4 支撑support 由钢、钢筋混凝土等材料组成，用以承受围护墙所传递的荷载而设置的基坑内支承构件。 2.0.5 锚杆anchor bar 一端与挡土墙联结，另一端锚固在土层或岩层中的承受挡土墙水、土压力的受拉杆件。 2.0.5 冠梁top beam 设置在围护墙顶部的连梁。 2.0.6 监测点monitoring point 直接或间接设置在被监测对象上能反映其变 化特征的观测点。 2.0.7 监测频率frequentness of monitoring 单位时间内的监测次数。 2.0.8 监测报警值alarming value on monitoring 为确保基坑工程安全，对监测对象变化所设定的监控值。用以判断监测对象变化是否超出允许的范围、施工是否出现异常。
