电学领域专利技术交底书的撰写指导 （2008年修订） 专利技术交底书主要包含发明名称、技术领域、背景技术、发明内容、附图和具体实施方式，下面介绍在撰写电学领域的专利交底书时应注意的问题。 一、发明名称： 表明本发明创造所要保护的主题，不能超过25个字，不能用商业宣传语。 二、技术领域： 本技术方案所属或直接应用的具体技术领域，不是上位和相邻的技术领域，也不是技术方案本身。 三、背景技术： 发明人在申请专利之前应进行全面地检索，检索出在相同领域、相似领域里与本发明最接近的现有技术，也就是采用与本发明基本相同或相似的技术手段，解决基本相同或相似的技术问题，达到基本相同或相似的技术目的的现有技术，或者公开了本发明的特征最多的现有技术。最接近的现有技术可能存在一个或多个。分析最接近的现有技术所存在的缺陷，以便突出本发明的创新点。检索范围包括国内外的专利文献和非专利文献，专利文献可在校图书馆专利检索链接、国内外知识产权相关网站等进行检索。非专利文献包括期刊、杂志、手册和书籍等。引证专利文件至少要写明专利文件的国别、公开号、最好包括公开日期；引证非专利文件，要写明文件的标题和详细出处。在背景文件中，还应该写明对本发明创造的理解和审查有用的其它背景技术。 四、发明内容以及实施方式： 在分析了背景技术存在缺陷的基础上，提出本发明的技术方案，写明本发明的目的是要解决什么问题，所采用的技术手段是如何克服现有技术的缺陷的，以及达到的效果。 电学领域的发明创造一般涉及到硬件装置和方法（包括数据处理方法、控制方法等），下面分别介绍这两种专利技术交底书的写法。 （一）硬件装置： 多数发明创造都是在现有技术的基础上所作的改进，因此，发明创造一般都会涉及到现有技术部分和创新部分。对于硬件装置来说，专利的保护形式是它的元器件，以及在元器件之间的信号的流动关系，即各个元器件之间的信号线的连接关系。基于专利保护的这一要求，若要申请关于装置的专利，就必须给出该装置中包括现有技术和创新技术在内的各个元器件以及元器件之间信号线的连接关系，电路原理图是最直接的表达方式。

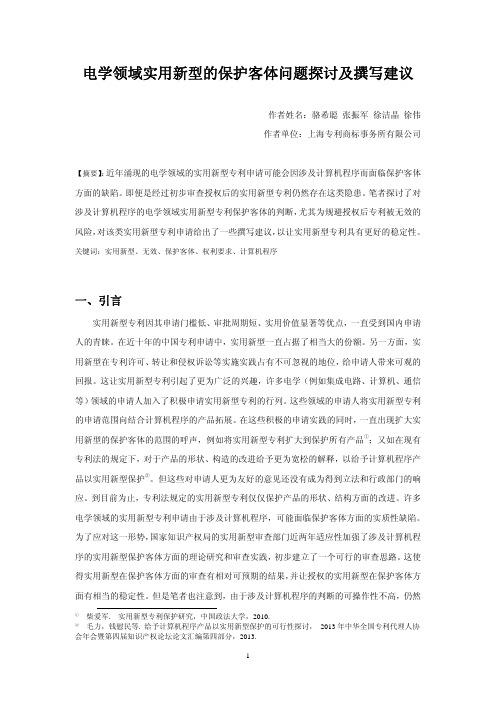

电学领域实用新型的保护客体问题探讨及撰写建议 作者姓名：骆希聪张振军徐洁晶徐伟 作者单位：上海专利商标事务所有限公司 【摘要】：近年涌现的电学领域的实用新型专利申请可能会因涉及计算机程序而面临保护客体方面的缺陷。即便是经过初步审查授权后的实用新型专利仍然存在这类隐患。笔者探讨了对涉及计算机程序的电学领域实用新型专利保护客体的判断，尤其为规避授权后专利被无效的风险，对该类实用新型专利申请给出了一些撰写建议，以让实用新型专利具有更好的稳定性。关键词：实用新型、无效、保护客体、权利要求、计算机程序 一、引言 实用新型专利因其申请门槛低、审批周期短、实用价值显著等优点，一直受到国内申请人的青睐。在近十年的中国专利申请中，实用新型一直占据了相当大的份额。另一方面，实用新型在专利许可、转让和侵权诉讼等实施实践占有不可忽视的地位，给申请人带来可观的回报。这让实用新型专利引起了更为广泛的兴趣，许多电学（例如集成电路、计算机、通信等）领域的申请人加入了积极申请实用新型专利的行列。这些领域的申请人将实用新型专利的申请范围向结合计算机程序的产品拓展。在这些积极的申请实践的同时，一直出现扩大实用新型的保护客体的范围的呼声，例如将实用新型专利扩大到保护所有产品①；又如在现有专利法的规定下，对于产品的形状、构造的改进给予更为宽松的解释，以给予计算机程序产品以实用新型保护②。但这些对申请人更为友好的意见还没有成为得到立法和行政部门的响应。到目前为止，专利法规定的实用新型专利仅仅保护产品的形状、结构方面的改进。许多电学领域的实用新型专利申请由于涉及计算机程序，可能面临保护客体方面的实质性缺陷。为了应对这一形势，国家知识产权局的实用新型审查部门近两年适应性加强了涉及计算机程序的实用新型保护客体方面的理论研究和审查实践，初步建立了一个可行的审查思路。这使得实用新型在保护客体方面的审查有相对可预期的结果，并让授权的实用新型在保护客体方面有相当的稳定性。但是笔者也注意到，由于涉及计算机程序的判断的可操作性不高，仍然 ①柴爱军. 实用新型专利保护研究，中国政法大学，2010. ②毛力，钱慰民等. 给予计算机程序产品以实用新型保护的可行性探讨， 2013年中华全国专利代理人协会年会暨第四届知识产权论坛论文汇编第四部分，2013.
电学领域专利技术交底书的撰写 一份清楚明了的专利交底书有利于代理人深入理解发明人的构思。专利技术交底书主要包含发明名称、技术领域、背景技术、发明内容、附图和具体实施方式，电学领域的专利交底书应注意的问题： 一、发明名称： 表明本发明创造所要保护的主题，不能超过25个字，不能用商业宣传语。 二、技术领域： 本技术方案所属或直接应用的具体技术领域，不是上位和相邻的技术领域，也不是技术方案本身。 三、背景技术： 发明人在申请专利之前应进行全面地检索，检索出在相同领域、相似领域里与本发明最接近的现有技术，也就是采用与本发明基本相同或相似的技术手段，解决基本相同或相似的技术问题，达到基本相同或相似的技术目的的现有技术，或者公开了本发明的特征最多的现有技术，最接近的现有技术可能有一个或多个。分析最接近的现有技术所存在的缺陷，以便突出本发明的创新点。检索范围包括国内外的专利文献和非专利文献，如期刊、杂志等公开出版物。在背景文件中，还应该写明对本发明创造的理解和审查有用的其它背景技术。 四、发明内容以及实施方式： 在分析了背景技术存在缺陷的基础上，提出本发明的技术方案，写明本发明的目的是要解决什么问题，所采用的技术手段是如何克服现有技术的缺陷的，以及达到的效果。 电学领域的发明创造一般涉及到硬件装置和方法（包括数据处理方法、控制方法等），下面分别介绍这两种专利技术交底书的写法。 （一）硬件装置： 多数发明创造都是在现有技术的基础上所作的改进，因此，发明创造一般都会涉及到现有技术部分和创新部分。对于硬件装置来说，专利的保护形式是它的元器件，以及在元器件之间的信
号的流动关系，即各个元器件之间的信号线的连接关系。基于专利保护的这一要求，若要申请关于装置的专利保护，就必须给出该装置中包括现有技术和创新技术在内的各个元器件以及元器件之间信号线的连接关系，电路原理图是最直接的表达方式。 1、许多硬件装置的电路原理图非常复杂，而发明创造的创新点仅涉及到其中一部分，这时应先画 出装置的电路原理框图，这样既能够突出本发明的创新点在总体结构上与现有技术的分界，也能够使别人对创新点所起到的作用一目了然。 2、专利是以技术的公开换取技术的保护，所以应该将发明创造充分公开。作为装置，主要是公开 其电路原理图，在电路原理图中要公开所使用的主要元器件的型号，如运算放大器型号、芯片型号、某种仪器的型号等。在电路原理图中公开了元器件的型号并不意味着本发明创造中只能使用这一种型号的元器件，这仅仅表示本发明创造的一个具体的实施例，是为了使一般的技术人员不用付出创造性劳动就能够实施该专利。 3、对于硬件装置来说，将其电路原理图画出之后，还需要对图中的各个部分的功能、工作方式作 进一步解释。由于发明创造一般都涉及到现有技术部分和创新部分，对于现有技术部分来说，发明人可以简写甚至略写（如果是非常公知的技术）各个元器件的功能和工作方式；而对于创新部分来说，发明人应该进行详细的说明，主要说明创新点中所使用的元器件的功能和工作方式，它与其它相关元器件的连接关系，它在整个发明创造中所起到的作用。要结合本发明的目的进行说明，要能够说明本创新点的结构在装置中确实能够克服现有技术中存在的缺陷而达到相应的效果。 4、电路原理图中涉及到的元器件的参数不必给出，如电阻值、电容值等，除非本发明的创新点就 在于该元器件参数本身。 （二）方法： 专利所保护的方法必须是用于解决具体技术问题的方法，在电学领域中，多数方法涉及到解决具体技术问题的控制方法、数据处理方法等，基本上都要用到计算机来进行处理。 1、在写方法方面的专利交底材料时，应针对所要解决的具体技术问题，写出该方法的物理步骤， 物理步骤之间体现了物理过程的转换。物理步骤中涉及到的各个变量，应给出其所代表的物理含义，否则该方法可能作为纯计算机软件，或纯粹的数学方法而无法申请专利。
技术交底书 一、技术领域 本技术属于电子技术领域，涉及一种检测电路。 二、背景技术 触摸是目前最直观、最方便、最符合人类行为习惯的输入方式，与传统的机械式按键相比，电容式触摸感应按键外观更炫、更酷，传感器结构简单、成本低，无需特殊元件，仅使用简单的PCB图形便可实现按键。主流的电容触摸检测技术有电荷转移技术、RC振荡器技术、阻抗测试技术等多种。在实际应用中发现，上述检测技术对测试时间、外围元器件、电源稳定性等有严格要求，而且常对温度、湿度、表面玷污、电磁干扰等环境变化引起的电容变化进行误判和误检。 三、发明或者实用新型内容 1、要解决的技术问题 解决现有检测技术对温度、湿度、表面玷污、电磁干扰等环境变化抑制能力的不足。 2、技术方案 本发明的交流检测电路包括了交流信号控制电路、输入缓冲器、采样保持电路。 （1）、具体的电路组成： 交流信号控制电路:由第一PMOS管、第一NMOS管、第二NMOS管、交流输入信号构成； 输入缓冲器:由第一缓冲器、第二缓冲器构成； 采样保持电路:由采样保持开关和采样保持电容构成。（2）、电路元器件的连接关系：
上述交流控制信号控制第一PMOS管、第一NMOS管、第二NMOS管的栅极，第一PMOS管的源极接接电源，第一PMOS管漏极接接第一及第二电流源正极，第一NMOS管漏极接芯片内置参考电容正极，第二NMOS管漏极及触摸按键电容正极；上述的第一电流源负极接芯片内置参考电容正极、第二电流源负极及触摸按键电容正极；上述的第一缓冲器输入接芯片内置参考电容正极、第二缓冲器输入接触摸按键电容正极；上述的反相比例放大器负输入端接接第一缓冲器输出，正输入端连接第二缓冲器输出；采样保持电路输入接反相比例放大器输出。 （3）、本发明的工作原理： 该用于电容触摸的抗干扰交流检测电路在工作时：交流控制信号为低电平时控制电流源对芯片内置参考电容、触摸按键电容进行充电…. 3、有益效果 可以消除温度、湿度、表面玷污、电磁干扰等环境的变化带来的影响，能更方便、快捷、准确的检测触摸行为。 四、附图及说明 附图1交流检测电路说明附图2输入缓冲器电路说明 附图3采样保持电路说明
说明书 一种电子元器件的密封性测试设备 技术领域 本发明涉及一种电子元器件的密封性测试设备。用于滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件的密封性测试。 属于信息安全技术领域。 背景技术 某些滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件有密封性要求。按规定要在一定的压力差下测试，不发生漏气现象。查遍国内外的相关资料，没有发现检测滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件密封性的测试设备。 进行密封性试验时，安全是头等大事。在测试设备的安全性没有保障的情况下，有可能发生爆炸，这会危及工作人员的生命安全。 发明内容 本发明的目的是提供一种安全性有保障的滤波器及其类似电子元器件的密封性测试设备。 为了达到上述目的，本发明的技术方案是提供一种电子元器件的密封性测试设备，包括锅盖和锅身，所述锅盖上设有安全阀、报警阀、上手柄、自锁阀和安全窗，所述锅盖下侧设有橡皮圈，所述锅身上设有下手柄和辅手柄；其特征在于：所述锅身上分别设有进气阀、出气阀和气压表，所述进气阀连接过气管，过气管上设有减压阀； 所述锅盖上固定有盛液槽，锅盖与盛液槽之间设有橡皮垫，盛液槽中部的开口上依次设有钢板、密封圈、橡胶密封垫和压板，压板与盛液槽固定连接，被测器件设在密封圈与橡胶密封垫之间。 总结多年制作密封性测试设备的经验，本发明用烹煮食品的高压锅来制造滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件密封性测试设备。用这种方法制造的密封性测试设备具有安全，成本低、高效、测试方便的优点，能满足滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件气压差小于150千帕密封性的测试要求。 本发明专利的优点为： 1．在规定的使用范围内，密封性试验的安全性有保障；
电学领域硬件装置的专利技术交底书的书写要求一份清楚明了的专利技术交底书有利于代理人深入理解发明人的构思、准确把握发明的创造点，减少相互沟通的时间，为代理人撰写专利申请文件、尤其是确定专利的保护范围创造条件。专利技术交底书主要包含发明名称、背景技术、发明内容、附图和具体实施方式。 一、发明名称： 表明本发明创造所要保护的主题，不能超过25个字，不能用商业宣传语。 二、背景技术： 应当写明发明人对该发明或实用新型的理解有用的背景技术，有可能的，应引证反映这些背景技术的文件，尤其要引证与该申请最接近的现有技术文件。这些文件可以是专利文件，也可以是期刊、杂志、手册和书籍等非专利文件。前者要写明国别、公开号和公开日期，后者应写明文件的详细出处。 此外，发明人还应客观的指出背景技术中存在的问题和缺陷，这些问题和缺陷仅限于本申请的技术方案所解决的问题和缺点，可能的话，应说明产生这些问题和缺点的原因以及解决这些问题曾经遇到的困难。 三、发明内容以及实施方式： 在分析了背景技术存在缺陷的基础上，提出本发明的技术方案，写明本发明的目的是要解决什么问题，所采用的技术手段是如何克服现有技术的缺陷的，以及达到的效果。 多数发明创造都是在现有技术的基础上所作的改进，因此，发明创造一般都会涉及到现有技术部分和创新部分。对于硬件装置来说，专利的保护形式是它的元器件，以及在元器件之间的信号的流动关系，即各个元器件之间的信号线的连接关系。基于专利保护的这一要求，若要申请关于装置的专利保护，就必须给出该装置中包括现有技术和创新技术在内的各个元器件以及元器件之间信号线的连接关系，电路原理图是最直接的表达方式。 1．组成设备或系统的电路方框图，并说明每个单元的名称，注意给出单元之间的关系，用箭头表示信息自输入至输出传递的方向； 例如：
