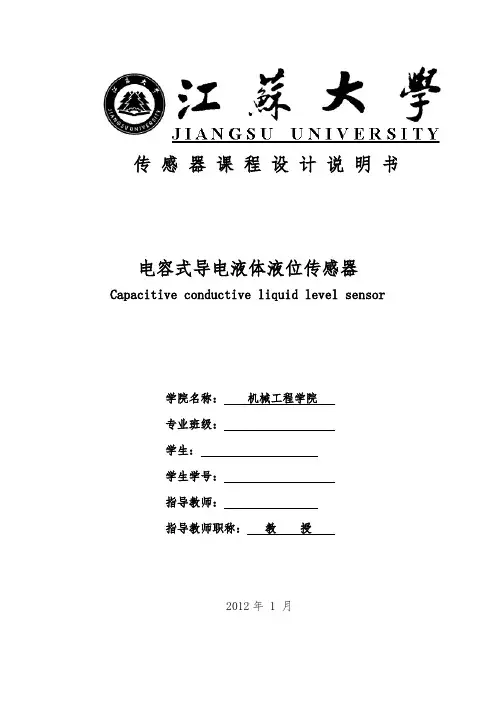

传感器课程设计说明书
电容式导电液体液位传感器Capacitive conductive liquid level sensor
学院名称：机械工程学院
专业班级：
学生姓名：
学生学号：
指导教师姓名：
指导教师职称：教授
2012年1 月
电容式导电液体液位传感器
专业班级：**** 学生姓名：**** 指导老师：**** 职称：****
摘要在工业自动化生产过程中，为了实现安全快速有效优质的生产，经常需要对液位进行测量，继而进行自动调节、智能控制使生产结果更趋完善。
通常进行液位测量的方法有二十多种，分为直接法和间接法。直接液位测量法是以直观的方法检测液位的变化情况，如玻璃管或玻璃板法。然而随着工业自动化规模的不断扩大，因其方法原始、就地指示、精度低等逐渐被间接测量方法取代。目前国内外工业生产中普遍采用间接的液位测量方法，如浮子式、液压式、电容法、超声波法、磁致伸缩式、光纤等。其中电容式液位测量价格低廉、结构简单，是间接测量方法中最常用的方法之一。
本设计采用一种简单方便的电容式液位测量方法，电容式传感器是将被测非电量的变化转化为电容变化量的一种传感器,它具有结构简单、分辨力高、可实现非接触测量，并能在高温、辐射和强烈震动等恶劣条件下工作等优点，是很有发展前途的一种传感器。
本电容式液位测量设计方式是用等径的长直圆筒容器，液位的高低正比于导电液体与测杆中导电金属铜之间电容的大小，通过测量电路的转换，就可以很方便地测量出液面的位置。
此课程设计的目的是为了熟练掌握电容传感器的基本知识和各种测量电路的原理运用；基本掌握测量液位方法的基本思路和方法；能够利用所学的基本知识和技能，解决简单的传感器测量问题；培养综合利用传感器进行测量设计的能力。
关键词：液位测量电容式传感器测量电路电容传感器测量
目录
第一章绪论 (3)
1.1引言 (3)
1.2电容式液位测量技术的发展 (3)
1.2.1 电容式液位测量现状 (3)
1.2.2 电容式液位测量存在的问题 (4)
1.2.3 电容式液位传感器的发展趋势 (4)
第二章实验原理 (5)
2.1电容传感器 (5)
2.2电容传感器实物图 (6)
2.3电路结构 (8)
2.4实验所需部件 (8)
2.4.1 差动放大器 (8)
2.4.1.1 高精度运算放大器的构成 (8)
2.4.1.2 OP07CP (9)
2.4.2 低通滤波器 (11)
2.4.2.1 低通滤波器的构成 (11)
2.4.2.2 HA17741 1A1 (11)
2.4.3 电容变换器 (12)
2.4.3.1 电容变换器的构成 (12)
2.4.3.2 CA3140E (14)
第三章实验结果及数据处理 (16)
3.1初次实验 (16)
3.2二次实验 (18)
第四章影响液位测量的主要因素 (19)
结论和心得体会 (20)
致谢 (21)
参考文献 (22)
附录：课程设计任务书 (23)
第一章绪论
1.1 引言
在各种化工、食品、石油仓储等工业生产过程中经常要对存储在储仓罐和其它容器中的生产原料及产品液体或固体的体积或高度进行测量和控制，以确保生产的正常进行。通常方法是对物位进行测量，而物位又可以分为液位、料位、界面三种，其中液位又显得尤为重要，液位是指积存于各种容器内的液体表面高度及所在的位置称为液位，如油罐水库水塔等容器内所储的液体表面的位置或高度。用于测量这些参数的传感器称液位传感器液位检测在许多控制领域已较为普遍，各种类型的液位检测传感器较多，按原理分有浮子式、压力式、超声波式、吹气式等。各种方式都根据其需要设计完成，其结构、量程和精度适用于各自不同的场合，大多结构较为复杂，制造成本偏高；市面上也有现成的液位计，有投入式、浮球式、弹簧式等，多数成品价格惊人。以上液位计多数输出为模拟量电流或电压，有些为机械指针读数，不能用于远程监视；普遍适用于静止液面，在波动液面易引起读数的波动；也有用电容法测液位的系统，此法是一种简单易行的方案。本文利用圆柱形电容器原理，通过测量导电液体与测杆中导电金属铜之间电容的大小而进行监控，设计出一种液位检测装置。使用电容式传感器进行液位测量，具有以下优点：低成本（即对于传感器有比较成熟的技术）、低功耗、高线性度、对应用场合的几何形状有较高的适应性。
1.2 电容式液位测量技术的发展
1.2.1 电容式液位测量现状
在电容式液位测量这一领域的研究及应用，以美国的DREXELBROOK公司、Honeywell 公司为代表的外国公司已经取得了令人瞩目的成就。尤其是DREXELBROOK公司依据其提出的射频导纳原理，推出了射频导纳电容式液位计，它可以克服由于挂料影响产生的测量误差，从而在电容式液位测量这一领域取得了巨大的成功。基于均匀传输线理论的射频导纳电容式液位计有较高的测量精度，可以应用在高温、高压、腐蚀性液位测量场合，有着许多其他类型液位测量仪表无法比拟的优点。当前国外的电容式液位测量仪表的普遍特点是测量
精度高、自动化程度高，具有4～20mA电流输出，采用HART协议、Honeywell协议等智能通讯协议，实现了从主控室到现场仪表的组态和维护。目前，已广泛应用于石油化工业、食品、医疗卫生等领域，一些产品也成功打入我国市场，在我国的液位测量领域占据主导地位。当然随着国内的自主研发，电容式液位测量有所成就，典型的是上海自动化仪表五厂、上海集成仪器仪表研究所等部门开发了开关和连续式电容液位计等，但产品性能指标、功能与国外同类产品仍有差距，如量程、精度、分辨率、可靠性和智能化等方面。
1.2.2 电容式液位测量存在的问题
电容式液位测量具有结构简单、动态响应好、灵敏度高、分辨力强、无可动部件、不易损坏、使用寿命长、需要作用能量低、并能在恶劣环境工作等优点。相对其他方法液位而言，综合指标最好，但它也存在一些不足，从而影响了它的适用范围和测量精度。
电容式液位测量的主要缺点是：
①电容式传感器本身结构特性决定输出阻抗高、负载能力差
电容式传感器的电容量一般很小，仅几十至几百皮法，使得电容式传感器的输出阻抗高，负载能力差，从而易受外界干扰，产生不稳定现象，为此，需采取有效的技术措施，如适当激励频率，采取屏蔽接地措施，尽量缩短传感器的引线来提高抗干扰能力。
②电容式液位测量的信号处理较困难
因电容式传感器的电容量很小，而传感器的引线电缆电容、测量电路的杂散电容以及传感器极板与周围导体构成的电容等使寄生电容较大，给实现精确的电容信号转换带来困难，为此，从硬件及软件两部分着手，如德国AMG公司开发的模数一体化集成电路CAV424电容电压转换器，单片机进行开发的智能传感器对数据处理运算。
1.2.3 电容式液位传感器的发展趋势
随着社会经济的发展，人们越来越重视能源的消耗，提出可持续发展、节约型社会的建设。液位测量技术广泛应用于工业、食品等行业，实时检测液位（如油位的检测）的变化情况，对确保工业生产的正常进行和防止事故的发生有着重要的作用。
液位作为物位检测的四大参量之一，其余三个分别为压力、温度、流量等三热工参量的检测，这些参量的检测始终倍受人们的关注，因为不仅这些参量本身重要，同时也因为它们是许多测量的基础。而液位参量作为四大参量之一，其研究开发工作可分为两个大方向来开
展。
液位传感器的横向发展主要表现为四个方面，即：①非接触测量；②液位测量系统的智能化；③小型化集成化；④数字化。
液位传感器的纵向发展主要表现为四个方面，即：①科学技术的全面发展；
②科学技术的交叉发展；③边沿科学技术；④高精度方向发展。
第二章实验原理
2.1 电容传感器

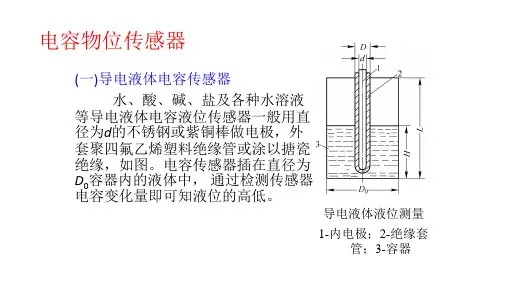

电容式液位计可以连续测量水池、水塔、水井和江河湖海的水位以及导电液体（比如酒、醋、酱油等）的液位，如图1-1所示。当液位计放入液体中时，导线芯以绝缘层为介质与周围的液体形成柱形电容器。
图1
由图1可以知道，柱形电容器的电容为
C X=
式中，ε为导线芯绝缘层的介电常数；Hx为待测水位高度；d1为导线芯的直径；d2为绝缘层的外径；电容式液位计配以适当的测量电路，便可以得到与被测液位成比例的电信号输出。当液位改变时，内外电极间的覆盖面积随之变化，因而引起电容值的变化。
可见，电容量与液体高度Hx成线性关系。
2.2电容传感器实物图
传感器和电路实物图：
传感器实物图：
2.3 电路结构
电路结构图如下：
图2
由图2所示，可知电路是由电容传感器、电容变换器、差动放大器、低通滤波器构成。
2.4 实验所需部件
2.4.1 差动放大器
2.4.1.1 高精度运算放大器的构成
高精度运算放大器几乎都是作为直流放大器使用，所以认为其频率特性并不重要。高精度运算放大器满足以下三个条件：
1.输入失调电压小；
2.输入偏置电流小；
3.开环增益高；
差动放大器的电路图如图3所示：
图3
差动放大器实现的功能是将信号放大。其需要的主要芯片是1AC156M OP07CP。2.4.1.2 OP07CP
OP07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。OP07的开环增益比通用型运算放大器112dB（typ）高，但GB积与转换速率却比通用型小，全功率（full power）响应频率并不高。
其特点是：超低偏移：150μV最大；低输入偏置电流：1.8nA ；低失调电压漂移：0.5μV/℃；超稳定时间：2μV/month最大；高电源电压范围：±3V至±22V
OP07的外型图片如图4所示：
图4 其管脚图及内部结构如图5、图6所示。
5
图Array
图6
图6是1AC156M 0P07CP 内部结构图； OP07CP 运算放大器的电气特性
2.4.2 低通滤波器
顾名思义，所谓滤波器就是能够过滤波动信号的器具，在电子线路中，滤波器的作用是从具有各种不同频率成分的信号中，取出具有特定频率成分的信号。滤波器一词的英文是“filter ”。
理想低通滤波器器能够让零频（即直流）到截止频率fc 之间的所有信号毫无损失的通过，而高于截止频率fc 的所有信号毫无遗留的丧失殆尽，低通滤波器简称LPF 。在本实验装置中，为了过滤掉高次波的影响，采用低通滤波器进行滤波。
2.4.2.1 低通滤波器的构成
图7
2.4.2.2 HA17741 1A1
由图7可知，应用到的运算放大器是HA17741 1A1。HA17741运算放大器实际上就是
uA741，国产型号是F007，相近的简化就是LM324。
图8
如图8示，即为HA17741管脚图；
它的主要指标为：输入失调电压10mV ，开环输入电阻1M
单位增益带宽1Mhz ，输出开环阻抗60欧，输出电压转换速度0.5V/us 。
图9
如图9示，是HA17741内部电路图；
2.4.3 电容变换器 2.4.
3.1 电容变换器的构成
电容变换器的电路结构如图10所示
图10
电容变换器的两输入端一个接待测电容Cx,另外一端接定长电容C,定长电容为可调容抗的电容。其目的是提高电容传感器的灵敏度，但同时降低了电容传感器的线性度。
电容变换器工作的原理是：将传感器所测得电容量变化转化为输出直流的变化。
其中DM74LS20N的作用是产生方波，其输出波形用示波器观察时，其图形为：
其中CA3140E的作用是把DM74LS20N产生方波的方波作为输入，然后转化为正弦波，其输出波形用示波器观察时，其图形为：
2.4.
3.2 CA3140E
[1]、图10可知，电容变换器运用到的运算放大器是CA3140E，CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。操作电源电压从
4V至36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放
元件的功能是为了保护MOSFET栅极中的晶体管输入电路提供非常高的输入阻抗，极低的输入电流和高速性能，操作电源电压在4V至36V。
[2]、CA3140E元件的引脚如图11所示
图11 [3]、引脚功能表如图12所示：
图12 [4]、CA3140内部方框图如图13所示：
图13 [5]、CA3140内部电路图如图14所示：
图14
[6]、
第三章实验结果及数据处理3.1 初次实验
初次进行试验时测量得到的结果如表1所示：
表1
对于初始高度设定时，充分考虑到了定值电容对测量结果的影响，通过调节初始时定值电容的大小，对进入液面以后的电压值进行测量，得到的以上五组试验数据。
通过MATLAB，对数据进行处理，得到如图15所示的图像：
图15
由所测量得到的数据显示，在6-13cm进行测量在线性范围内；在其他区间所得的数据成曲线形势。
3.2 二次实验
根据表1所得结论，对6-13cm范围的数据进行测量，所得数据如表2所示：
表2
对表2所得数据，进行处理得到数据如图16所示，再进行一阶曲线拟合得到图16中的直线所示。直线显示：在6-13cm 之间为线性范围。
图16
线性度e L =±×100%=1.3807%
第四章 影响液位测量的主要因素
液体本身的物理参数会对液位测量有影响，包括液体的电导率、介电常数和腐蚀情况等，对测量液位的敏感元件的材料选用起决定性作用。通过实验验证，以下因素在液位测量中起关键性作用：
阅读报告 生物传感器 教学单位：机电工程学院 专业名称：机械设计制造及其自动化 学号： 学生姓名： 指导教师： 指导单位：机电工程学院 完成时间： 电子科技大学中山学院教务处制发
生物传感器 摘要 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。 传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来。通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。 生物传感器(biosensor)，是一种对生物物质敏感并将其浓度转换为电信号进行检测的仪器。是由固定化的生物敏感材料作识别元件（包括酶、抗体、抗原、微生物、细胞、组织、核酸等生物活性物质）、适当的理化换能器（如氧电极、光敏管、场效应管、压电晶体等等）及信号放大装置构成的分析工具或系统。生物传感器具有接受器与转换器的功能。 关键词:传感器生物传感器
目录 1 生物传感器 (1) 1.1生物传感器简介 (1) 2 生物传感器的介绍 (2) 2.1组成结构及工作原理 (2) 2.2技术特点 (2) 2.3国内外应用发展情况及应用案例 (3) 2.3.1国内应用发展 (3) 2.3.2国外应用发展 (3) 2.3.3应用案例 (4) 参考文献 (6)
题目传感器电容式湿度传感器的应用 姓名 学号 系（院）_电子电气工程学院_ 班级 目录 前言 (3) 1. 绪论 (1) 1.1电容式传感器的工作原理 (1)
1.2电容式传感器的特点 . (4) 2. 系统设计 (6) 2.1硬件电路设计 (6) 2.2 湿敏电容器的特性 (8) 2.3 电容式传感器数据处理 (8) 2.4测试结果 (8) 结论 (10) 参考文献 (11) 淄博职业学院 前言 人类的生存和社会活动与湿度密切相关，随着现代化的实现，很难找出一个与湿度无关的领域来。在电子科学技术日益发达的今天, 人类对自身的生活环境及工作环境要求越来越高。湿度的监测与控制在国民经济各个部门，如国防、科研、煤炭开采和井下监测以及人生活等诸多领域有着非常广泛的应用。众所周知, 湿度的测量较复杂，而对湿度进行控制更不易。人们熟知的毛发湿度计、干湿球湿度计等已不能满足现代工作条件和环境的要求。为此，人们研制了各种湿度传感器，其中电阻和电容型湿度传感器以其测量范围宽, 响应速度快, 测量精度高, 稳定性好, 体积小, 重量轻，制造工艺简单等显示出极大的优越性, 在实际中得到了广泛应用。由于应用领域不同，对湿度传感器的技术要求也不同。从制造角度看，同是湿度传感器，材料、结构不同，工艺不同。其性能和技术指标有很大差异，因而价格也相差甚远。湿度是一个重要的物理量，航天航空，计量等许多环境中需要在高温下进行湿度的测量，很多行业中，如发电、纺织食品、医药、仓储、农业等，对温度、湿度参量的要求都非常严格，目前，在低温条件下，（通常是指100℃以下），湿度
测量已经相对成熟，有商品化产品，并广泛应用于各种行业，另外有许多以行业需要在高温环境下测量湿度，如航天航空、机车舰船、发电变电、冶金矿山、计量科研、电厂、陶瓷、工业管道、发酵环境实验箱、高炉等场合，这时，湿度测量结果往往不如低温环境下的测量结果理想，另外，在恶劣的环境下工作，例如气流速度、温度、湿度变化非常剧烈或测量污染严重的工业化气体时，将使精度大大下降。然而，随着科技的进步，人们对湿度的测量设备进行了越来越深层的研究，本文就以电容型湿度传感器进行阐述。 1. 绪论 1.1电容式传感器的工作原理 电容式传感器是将被测量的变化转换为电容量变化的一种装置，它本身就是一种可变电容器。由于这种传感器具有结构简单，体积小，动态响应好，灵敏度高，分辨率高，能实现非接触测量等特点，因而被广泛应用于位移、加速度、振动、压力、压差、液位、等分含量等检测领域。 这里主要介绍电容式传感器的原理、结构类型、测量电路及其工程应用。当被测量的变化使S 、d 或ε任意一个参数发生变化时，电容量也随之而变，从而完成了由被测量到电容量的转换。当式中的三个参数中两个固定，一个可变，使得电容式传感器有三种基本类型：变极距型电容传感器、变面积型电容传感器和变介电常数型电容传感器。电容式传感器的测量电路就是将电容式传感器看成一个电容并转换成电压或其他电量的电路。因此，常用的测量电路主要有桥式电路、调频电路、脉冲宽度制电路、运算放大器电路、二极管双T 形交流电桥和环行二极管充放电法等。调频电路实际是把电容式传感器作为振荡器谐振回路的一部分, 当输入量导致电容量发生变化时，振荡器的振荡频率就发生变化。虽然可将频率作为测量系统的输出量，用以判断被测非电量的大小，但此时系统是非线性的，不易校正，因此必须加入鉴频器，将频率的变化转换为电压振幅的变化，经过放大就可以用仪器指示或记录仪记录下来。
1、已知一等强度梁测力系统， R x 为电阻应变片，应变片灵敏系数 K=2，未 受应变时，R ＜ = 100 ?。当试件受力 F 时，应变片承受平均应变 ￡ = 1000卩m/m , 求： (1) 应变片电阻变化量 ？ R ＜和电阻相对变化量？ R x /R x 。 (2) 将电阻应变片 R ＜置于单臂测量电桥，电桥电源电压为直流 3V, 求电桥输出电压及电桥非线性误差。 (3) 若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍，应采取 解: (1) RX K R X R X K R X 2 1000 100 0.2() 化时，电桥输出电压为 U O (3)要使电桥电压灵敏度为单臂工作时的 2倍，则应该在等强度梁的正反面对应贴上两 个相同的应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，形成半桥差动电桥, 且取其他桥臂电阻也为 Rx 。 1 R X 此时，U o — E - 0.003(V)，r L 0 2 R X 要使电桥电压灵敏度为单臂工作时的 4倍，则应该在等强度梁的正反面对应贴上四个相 同的应变片，2个受拉应变，2个受压应变，形成全桥差动电桥。 2、有一个以空气为介质的变面积型平板电容传感器(见下图) 。其中 a=16mm,b=24mm,两极板间距为4mm 。一块极板分别沿长度和宽度方向在原始位置 上平移了 5mm ，求： R X R X 0.2 100 0.2% (2)将电阻应变片 Rx 置于单臂测量电桥，取其他桥臂电阻也为 Rx 。当Rx 有？ Rx 的变 R X R X U O (云r i )E 3 (100 0.2 丄) 200 0.2 2 0.0015(V) 非线性误差: r L R X /2R X 1 R X /2R X 100% 0.1% 此时，U o R X R X 0.006(V)，r L 0
电容式智能液位仪
目录 目录 摘要 (2) 1.导言 (3) 2.传感器 (4) 2.1理想的电容式传感器 (4) 2.2电路模型 (5) 2.3传感器特性 (6) 2.4传感器结构 (7) 3.硬件电路设计 (11) 3.1硬件电路划分 (11) 3.2单片机的选用 (11) 3.3直流充放电式电容测量电路设计 (13) 3.4信号调理电路设计 (14) 3.5单片机电路及模数转化电路设计 (15) 3.6通信电路设计 (16) 4.系统软件设计 (18) 4.1编程环境与编程语言 (18) 4.2软件总体设计 (18) 5.电容测量电路的实验结果和分析 (19) 5.1实验过程及结果 (19) 5.2实验分析 (21) 参考文献 (22) 摘要
设计一种多功能智能化液位检测装置，采用A Tmega8作为硬件电路核心，以圆柱形电容探头为液位检测传感器，利用电容频率转换原理将电容变化为频率变化，利用单片机检测频率，软件计算液位高度。本装置具有机械去液面波动，用软件进行温度修正、线性校正、用户自校正，通信和多液体选择等功能。 本文主要创新之处是提出一种适合于波动液面液位检测的智能液位仪，具有温度补偿、用户自校正和通信等功能。本文设计了高度为100cm的柱形电容液位检测传感器，电容器具有结构简单，电路实现容易，利用555振荡电路实现了电容到频率的转换，利用程序实现频率到高度转换，理论正确可靠，推算过程合理，利用软件分段修正减小了线性误差。在电容的两端装有液位缓冲器，采用机械的方式减小液面波动。由实验测试可知，本液位检测装置性能稳定，检测可靠，测量精度达到1cm, 分辨率可0.1cm，达到车载式喷雾机液位检测的要求。利用此方案可根据需要设计各种量程的液位检测装置，适用性较广。 ·2· 1.导言
《传感器与传感器技术》计算题 解题指导（供参考） 第1章 传感器的一般特性 1-5 某传感器给定精度为2%F·S，满度值为50mV ，零位值为10mV ，求可能出现的最大误差(以mV 计)。当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。由你的计算结果能得出什么结论? 解：满量程（F ?S ）为50~10=40(mV) 可能出现的最大误差为： m ＝40 2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为： %4%10021408.01=??=γ %16%10081 408 .02=??=γ 1-6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数和静态灵敏度K 。 （1） T y dt dy 5105.1330 -?=+ 式中，y 为输出电压，V ；T 为输入温度，℃。 （2） x y dt dy 6.92.44 .1=+ 式中，y ——输出电压，V ；x ——输入压力，Pa 。 解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)， K =1.5105/3=0.5105 (V/℃)； (2) τ=1.4/4.2=1/3(s)， K =9.6/4.2=2.29(V/Pa)。 1-7 设用一个时间常数=0.1s 的一阶传感器检测系统测量输入为x (t )=sin4t +0.2sin40t 的信号，试求其输出y (t )的表达式。设静态灵敏度K =1。 解 根据叠加性，输出y (t )为x 1(t )=sin4t 和x 2(t )= 0.2sin40t 单独作用时响应y 1(t )和y 2(t )的叠加，即y (t )= y 1(t )+ y 2(t )。 由频率响应特性：
传感器原理及工程应用（论文） 基于电容式 脉冲测水位传感器 学生姓名： 学生学号： 指导教师：任爽 所在学院：信息技术学院 专业：电气工程及其自动化 中国·大庆 2011 年12 月
摘要 电容式脉冲测水位传感器利用开关电容传感器将水位参量直接转换成具有与其相应宽度的脉冲，并通过调零网络后输入到74LS393所组成的串码/并码变换电路后转换为12位并码输入到89S52单片机中，通过单片机的数据采集、数字滤波数和据处理后在LED数码管显示出来．系统中还设有两个扩展输出接口，一个是4—20mA标准模拟远传信号，另一个为485通讯接口。此外，系统可在量程内连续设定高低水位超限的界定值，并有相应的报警输出。本设计采用开关电容传感器。它具有结构合理、响应快、稳定可靠、使用范围广泛等突出特点，可进行各种导电介质液位的在线实时监测。 关键词：水位监控开关电容式传感器单片机测量电路
目录 摘要 ..................................................................................................... I 前言 ................................................................................................... I II 1.国内外研究现状及发展趋势....................................................... - 1 - 1.2发展趋势 (2) 2.电容式传感器.............................................................................. - 3 - 2.1电容式传感器工作原理 (3) 2.2电容传感器结构设计 (4) 2.3电容传感器特点 (5) 3. 电容式脉冲测水位传感器设计与实现 ..................................... - 7 - 3.1系统结构设计 (7) 3.2测控电路实施方案 (8) 3.2.1系统硬件及工作原理....................................................... - 9 - 3.2.2系统软件及工作原理..................................................... - 11 - 4. 电容式脉冲测水位传感器技术指标与特点............................ - 12 - 结论 .............................................................................................. - 14 - 参考文献 ...................................................................................... - 15 -

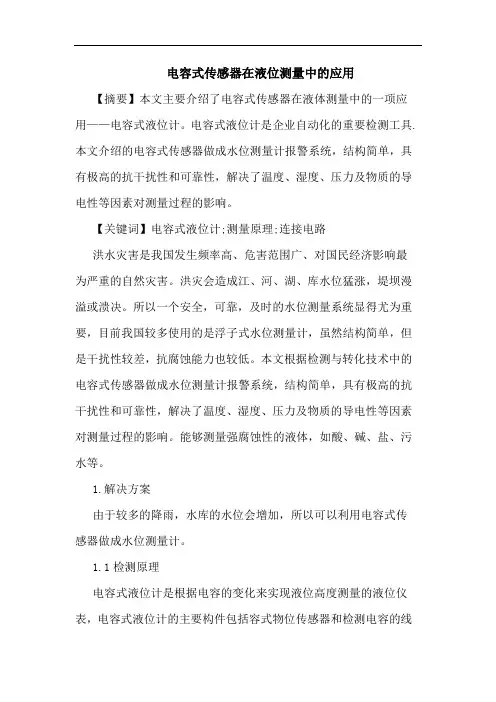

电容式传感器在液位测量中的应用 【摘要】本文主要介绍了电容式传感器在液体测量中的一项应用——电容式液位计。电容式液位计是企业自动化的重要检测工具.本文介绍的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。 【关键词】电容式液位计;测量原理;连接电路 洪水灾害是我国发生频率高、危害范围广、对国民经济影响最为严重的自然灾害。洪灾会造成江、河、湖、库水位猛涨，堤坝漫溢或溃决。所以一个安全，可靠，及时的水位测量系统显得尤为重要，目前我国较多使用的是浮子式水位测量计，虽然结构简单，但是干扰性较差，抗腐蚀能力也较低。本文根据检测与转化技术中的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。能够测量强腐蚀性的液体，如酸、碱、盐、污水等。 1.解决方案 由于较多的降雨，水库的水位会增加，所以可以利用电容式传感器做成水位测量计。 1.1检测原理 电容式液位计是根据电容的变化来实现液位高度测量的液位仪表，电容式液位计的主要构件包括容式物位传感器和检测电容的线路。电容式液位计在测量时是将一根金属棒探入被测量容器的溶液中，将金属棒作为电容的一极，将容器壁作为电容的另一极。 电容式液位计在工作时，两个电极之间分别处于两种介质之中，而这两种介质的介电常数肯定是不同的，液体的介电常数ε1和气体的介电常数ε2之间存在一个差，这样同一段距离中ε1与ε2的比例不同，加和的结果也不同。 电容式液位计测量时，加设ε1>ε2，那么当液位升高时，ε1占据的比例增大而ε2占据的比例减小，两个电极之间的总的介电常数值也就会随之增大，而电容量也就会相应增加，通过对电容量增加值的测算就可以得到液位高度值。 在液位的连续测量中，多用同心圆柱式电容器，同心圆柱式电容器的电容量: C=■ 式中：
