XXXX检测站
底盘测功机
加速时间及滑行距离检验操作规程
编号：XXXX/GC0015-XXXX
编制：
审核：
批准人：
受控状态：
发布日期：
实施日期：
XXXX检测站
底盘测功机加速时间及滑行距离检验操作规程
（1）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。
（2）传动系润滑油油温不低于50oC。

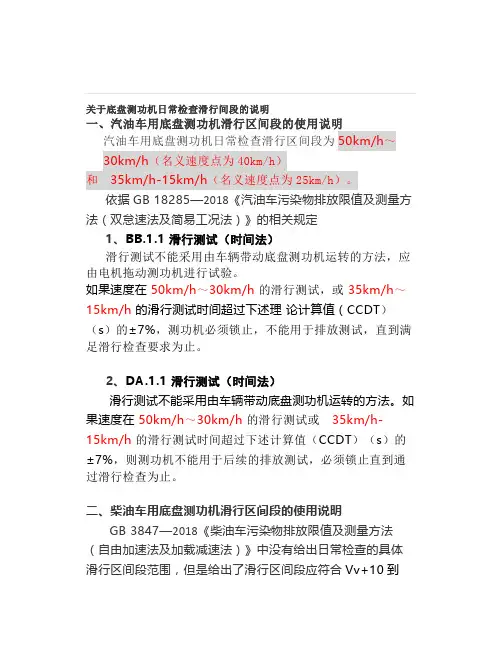

（3）根据受检车型，在底盘测功机上设定加速及滑行速度区间。
（4）待检测汽车空载，将驱动轮置于底盘测功机滚筒上，举升器下降，用挡车器挡住非驱动轴车轮，前桥驱动车辆拉紧驻车制动。
（5）关闭空调系统等非汽车运行所必须的耗能装置，启动汽车，按灯屏提示加速至高于规定车速后，引车员置变速器于空挡，使其自行运转直至车轮停止转动。
（6）系统自动记录汽车从规定速度区间内的加速时间及滑行距离。
（7）举升器上升，活动挡轮自动松开，检测结束。
（8）检测时车辆前方及驱动轮两旁不准站立人员。
（9）在检验台滚筒高速旋转时，不得在检测台上急刹车。
基于底盘测功机的汽车性能实验指导书 交通与汽车工程学院整车性能实验室 2005年3月
一、实验设备及其技术指标 1、汽车底盘测功机 型号：DCG-10G 主要技术指标：允许轴荷：10t 最大吸收功率：160kw 最大吸收驱动力：960daN(45km/h) 最高车速：120km/h 2、称重仪 型号：DS-425 主要技术指标：检定分度值：1g 最大秤量：15kg 二、汽车底盘测功机的功能 底盘测功机是模拟汽车在道路上行驶时受到的阻力，测量其驱动轮输出功率以及加速、滑行等性能的设备。配有汽车燃料消耗量检测装置（称重仪或油耗仪）还可测量汽车燃料消耗量。主要功能有： 1、检验汽车动力性能： 1) 检验汽车驱动轮输出功率 2) 检验汽车滑行性能 3) 检验汽车加速性能 2、检验汽车经济性能 三、汽车底盘测功机的基本结构及工作原理 汽车底盘测功机是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。 1、基本结构 汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引导系统等构成。如下图所示：
2、工作原理 汽车在道路上运行过程中存在着运动惯性、行驶阻力，要在试验台上模拟汽车道路运行工况，首先要解决模拟汽车整车的运动惯性和行驶阻力问题，这样才能用台架测试汽车运行状况的动态性能。为此，在试验台上利用惯性飞轮的转动惯量来模拟汽车旋转体的转动惯量及汽车直线运动质量的惯量，采用电磁离合器自动或手动切换飞轮的组合，在允许的误差范围内满足汽车的惯量模拟。至于汽车在运行过程中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等，则采用功率吸收加载装置来模拟。路面模拟是通过滚筒来实现的，即以滚筒的表面取代路面，滚筒的表面相对于汽车作旋转运动。通过控制系统可对加载装置及惯性模拟系统进行自动或手动控制，以实现对车辆的动力性如加速性能、汽车底盘输出功率、底盘输出最大驱动力、滑行性能等项目的检测。同时如配备油耗测量装置，即可进行燃料消耗量的试验。 四、实验项目 开始实验前，按照底盘测功机操作规程作好实验前的准备工作，根据测试软件的提示填写实验车辆信息和基本参数。 开始汽车动力性能试验前，需要进行汽车功率损耗实验，以确定汽车的各种阻力系数大小（行使阻力和空气阻力）。 1、汽车损耗功率实验 1）实验目的 确定汽车行驶的各种阻力系数，以模拟汽车的行使阻力和空气阻力等各种阻力。 2）实验方法 将汽车加速到某一车速，然后空档滑行，此时可以开始实验，记录数据；随后待车速降低到一定速度后结束实验。 2、检验汽车动力性能 1)实验目的 学习汽车驱动轮输出功率、加速性能、滑行阻力等动力性能的测定方法；了解实验用仪器的主要结构、工作原理和使用方法。 2)一般实验条件（实验指导老师介绍） 3)实验内容 A、检验驱动轮输出功率 实验方法：点击底盘测功进入底盘测功实验。首先设置起点速度和终点速度以及测功速度间隔，起动汽车，以汽车的某一档位加速行驶，当车速达到设定的终点速度时，程序自动终止实验。 B、检验汽车滑行性能 实验方法：点击滑行实验进入滑行性能实验。首先设置滑行初速度，起动汽车，开始实验后，将汽车加速到高于所设定的滑行初速度，然后空档滑行，此时可以开始实验记录数据；直到汽车停止，终止试验。 C、检验汽车加速性能 实验方法：点击加速实验进入加速性能实验。首先设置加速初速度和末速度，起动汽车，开始实验。起步连续换档加速或以最高档加速，使车速接近设定的加速末速度，停止实验。 五、实验数据整理 根据所记录的数据，将实验数据按照要求填入相应表格（见附录），并按要求作实验曲线。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 底盘测功机操作规程(标准版)
操作规程 | DOCUMENT TEMPLAT YK-AQ-0390底盘测功机操作规程(标准版) 导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1．应严格按照说明书进行各项操作 2．不允许轴载大雨lOt的车辆进行检测或通过。 3．车辆上台前，底盘下部应清洗干净，轮胎气压应达到规定值，将粘、嵌在轮胎上的泥沙和石块清除干净。 4．为保证测试精度，仪器箱必须预热30分钟以上。 5．当汽车为前轮驱动时，应使汽车处于直线行使状态。 6．当用高速(80~lOOkm／h)进行检测时，应特别注意安全操作，高速检测时间应<2min/次。 7.测试时，一定要用挡块（三角铁）抵住汽车前轮（既不压滚筒的车轮）或用牵引绳拉住。测试中，汽车的前、后均严禁站人或通行。 8.在测试中，严禁将举升器升起。严禁被测车轮接触到举升板。 9.测功完毕后，退出测功状态。 10.测功结束后，应切断总电源。 XX设计有限公司 Your Name Design Co., Ltd. 第1页
检测设备操作规程 执行标准： GA468《机动车安全检验项目与方法》、GB18565-2001《营运车辆综合性能要求和检验方法》、GB18285-2005 《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》、GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》。 一、前轮侧滑检验 1、检验前仪器及车辆准备 （1）打开锁止装置，拨动滑板，仪表清零。 （2）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。 2、检验程序 （1）车辆正直居中驶近侧滑检验台，并使转向轮处于正中位置。 （2）以3～5km/h车速平稳通过侧滑检验台。 （3）测取最大示值。 3、注意事项 （1）车辆通过侧滑检验台时，不得转动转向盘。 （2）不得在侧滑台上制动或停车。 （3）应保持侧滑台滑板下部的清洁，防止锈蚀或阻滞。 二、制动性能检验 1、检验前仪器及车辆准备 （1）检验台滚筒表面清洁，无异物及油污，仪表清零。 （2）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。 （3）将踏板力计装到制动踏板上。 2、检验程序 （1）车辆正直居中驶入，将被测轮停放在制动台前后滚筒间，变速器置于空档。 （2）降下举升器、起动电机，保持一定时间，测得阻滞力。 （3）检验员在显示屏提示踩刹车后，缓踩制动踏板到底，测得左、右轮制动增长全过程数值；若为驻车，则拉紧驻车制动操纵装置，测得驻车制动力数值。 （4）电机停转，举升器升起，被测轮驶离。 （5）按以上程序依此测试其它车轴。 （6）卸下踏板力计，车辆驶离。 3、注意事项 （1）车辆进入检验台时，轮胎不得夹有泥、砂等杂物。 （2）测制动时不得转动转向盘。 （3）在制动检验时，车轮如在滚筒上抱死，制动力未达到要求时，可换用路试或其它方法检验。 三、喇叭声级检验 1、检验前仪器及车辆准备 （1）调整网络开关到“A”级计权和快档位置。
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编订：XXXXXXXX 20XX年XX月XX日 底盘测功机操作规程简易 版
底盘测功机操作规程简易版 温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1．应严格按照说明书进行各项操作 2．不允许轴载大雨lOt的车辆进行检测或 通过。 3．车辆上台前，底盘下部应清洗干净，轮 胎气压应达到规定值，将粘、嵌在轮胎上的泥 沙和石块清除干净。 4．为保证测试精度，仪器箱必须预热30 分钟以上。 5．当汽车为前轮驱动时，应使汽车处于直 线行使状态。 6．当用高速(80~lOOkm／h)进行检测时， 应特别注意安全操作，高速检测时间应<2min/
次。 7. 测试时，一定要用挡块（三角铁）抵住汽车前轮（既不压滚筒的车轮）或用牵引绳拉住。测试中，汽车的前、后均严禁站人或通行。 8. 在测试中，严禁将举升器升起。严禁被测车轮接触到举升板。 9. 测功完毕后，退出测功状态。 10. 测功结束后，应切断总电源。 该位置可填写公司名或者个人品牌名 Company name or personal brand name can be filled in this position
技批交滚 Ｐｅｎ一睾Ｉ（票）２?票（ｋ聊 因此，只要测量出加速区间内的时间，就能评价发动机的动力性。 上述方法①需把发动机从车上拆下，费时、费力，检测线上无法采用。而方法②、③都需要知道每一种发动机旋转部件的转动惯量，才能算出发动机功率，而要得到每一种发动机的转动惯量几乎是不可能的。事实上，检测站面对车型混杂的车辆，几乎没有能力做发动机测功系数的标定工作。因为测功系数是通过对大量的发动机台架试验数据和发动机自由加速过程数据的分析、整理及回归后，才能确定的，它是建立在统计学基础上的计算公式，所以其限制了发动机无外载测功仪的使用。另外，方法②、③都属随机测量范畴，测量值的离散度较大，尤其是方法②更大一些，需做多次试验取平均值。 由于方法②、⑧缺乏基础数据和必要的与稳态台架的对比实验修正的测功系数，因此方法②、③在检测线上应用时，只能对同类车型做相对测量，比较优劣，而不能实际应用于车辆技术等级评定工作的绝对测量中。上述问题的存在使得“等评”工作难以开展。 ２．汽车底盘输出功率检测与评定存在的问题 稳态测力式底盘测功机是检测线检测汽车动力性的常用设备。测力式底盘测功试验台是以滚筒作为活动路面，加载装置模拟汽车行驶时的阻力情况，来测定汽车在各种车速下驱动轮上的驱动功率。其主要结构由三部分组成，分别为滚筒装置、加载装置和测量装置。其测量装置是根据Ｐｄｙ＝陈Ｖ／３６００的原理测出的。其中，Ｆ为驱动车轮作用在滚筒表面的切力（Ｎ）；Ｖ为试验车速（ｋｍ／ｈ）。 检测站在进行汽车等级评定时，希望用底盘测功机测出发动机的输出功率。但事实上，底盘测功机仪表指示的功率仅仅反映的是Ｐｄｙ一项内容，它并非驱动轮输出功率，更不是发动机输出功率。发动机的标牌功率由下式表达： Ｐｅｂ＝Ｐｅａ＋Ｐｗ＋Ｐｔ＋Ｐｓ＋Ｐｔｐ＋Ｐ“Ｐｄｙ＋Ｐｅｌ其中：Ｐｅｂ为发动机标牌功率；Ｐｅａ为发动机附件消耗功率；Ｐｗ为风冷测动器风扇所消耗的功率；Ｐｔ为底盘测功机传动机构所损耗的功率；Ｐｓ为离合器打滑，驱动轮和滚筒打滑损失的功率；Ｐ：ｆ为车轮在滚筒上克服滚动阻力损失的功率；Ｐｄｙ为测功 交通标准化?总１０８期 Ｃ０删ＵＮＩＣＡ皿ＯＮＳ趼ＡＮｎＡＲＤ皿椰Ｎ器所吸收的功率（即仪表指示功率）；Ｐｅｌ为发动机丢失功率。 上式中只有测功器所吸收的功率Ｐｄｙ可测已知，其余各项均为不测未知，发动机输出功率为：Ｐｅ＝Ｐｅｂ—Ｐｅｌ一Ｐｅａ。显然，检测线上使用Ｐｄｙ值评价发动机动力性存在差别，而且这一差别较大，也不是常量。从发动机功率输出到测功器功率吸收的传递过程中，要受到诸多使用与调整因素的严重影响。由于车型众多，车况千差万别，故车轮气压、车轮直径、车轮安置角、底盘测功试验台滚筒直径和间距、传动系技术状况和工作温度等不同，损耗功率的差别也很显著，约占发动机输出功率的１５％～２０％。“等评”标准规定一级车Ｐｅ／Ｐｅｂ≥８５％，二级车７５％≤Ｐｅ／Ｐｅｂ＜８５％。由于使用因素不同产生的测试误差为１５％～２０％，所以这正是目前底盘测功机不能正确评价汽车动力性的根本原因。鉴于上述问题，探寻准确检测与评价汽车动力性的有效方法，成了当务之急。 二、实现新技术的方案 １．反拖式底盘测功机原理 所谓反拖系统是在原有的水力测功器和电涡流测功器的底盘测功机上加装驱动电机，由电动机带动功率吸收装置、滚筒、车轮以及汽车传动系进行旋转，并由测量系统测量电动机输出功率的一种装置。 由反拖电动机带动功率吸收装置、滚筒、车轮以及汽车传动系以正向测功的车速旋转时，电动机驱动功率为：Ｐｄ＝Ｐｗ＋Ｐｔ＋Ｐｔｐ＋Ｐｆ。 电动机驱动功率可以近似地认为是汽车在正向测功中的各项损耗功率之和，此时各项之和变成可测已知，则发动机的输出近似功率为：Ｐｅ—Ｐｄ＋Ｐｄｙ。 ２．反拖式底盘测功机结构与检测工艺 反拖式底盘测功机基本结构由微机系统、反拖电机、力传感器、前后滚筒速度传感器、变频器（控制反拖电机运转到相应正向测功的车速）等组成。 检测过程是：首先进行常规的测功操作，这时由微机来采集滚筒的转速和测功器拉压传感器的力信号，测出功率吸收器吸收功率大小；然后进行反拖动，由电机带动功率吸收装置（不加载）、滚筒、车轮以及汽车传动系旋转，同时采集电机上的力传感器、滚筒端部速度传感器信号，测出与测功速度 ●Ｉ
底盘测功机 是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。底盘测功机分为两类，单滚筒底盘测功机，其滚筒直径大(1500-2500mm），制造和安装费用大，但其测试精度高，一般用于制造厂和科研单位；双滚筒式底盘测功机的滚筒直径小(180-500mm），设备成本低，使用方便，但测试精度较差，一般用于汽车使用、维修行业及汽车检测线、站。近年来因电子计算机技术的高度发展，为数据的采集、处理及试验数据分析提供了有效的手段，同时为模拟道路状态准备了条件，加速了底盘测功机的发展，加之各类专用软件的开发和应用，使汽车底盘测功机得到了广泛的推广。底盘测功试验台一般由滚筒装置、功率吸收装置(即加载装置)、测量装置和辅助装置4部分组成。 一、滚筒装置 滚筒相当于连续移动的路面，被检汽车的车轮在其上滚动。滚筒有单滚筒和双滚筒等型式，如图13—1所示。 单滚筒试验台的滚筒直径较大，车轮轮胎与滚筒的接触更接近其与路面接触的实际情况，滑转率小，滚动阻力小，因而试验精度高。但这种试验台的制造、安装、检测都比较复杂，且成本高，所以它常用于汽车制造和科研单位。 双滚筒试验台的滚筒直径较小，车轮轮胎与滚筒的接触与其在路面上的受压情况相差较大，滑转率、滚动阻力大，因此，检测精度比较低。但这种试验台结构简单，安装、使用方便，且成本低，故适用于汽车制造单位，维修企业和交通管理部门。其中，单轴双滚筒式试验台应用更为广泛。 滚筒表面可以有光滚筒、滚花滚筒、带槽滚筒、带涂覆层滚筒等，可根据使用情况适应选择，尽量使滚筒的附着力接近于道路的实际情况。光滚筒是目前应用最多的一种形式，对于双滚筒的光滚筒，由于轮胎对滚筒的比压增大，
底盘测功机 底盘测功机的功能底盘测功机的使用方法底盘测功机的工作原理汽车底盘输出功率检测方法 底盘测功机的基本结构发动机功率检测方法 一、底盘测功机的功能 底盘测功机是模拟汽车在道路上行驶时受到的阻力，测量其驱动轮输出功率以及加速、滑行等性能的设备。有的底盘测功机还带有汽车燃料消耗量检测装置。底盘测功机具有如下功能: ①测量汽车驱动轮输出功率。 ②检验汽车滑行性能。 ③检验汽车加速性能。 ④校验车速表。 ⑤校验里程表。 ⑥配备油耗仪的底盘测功机可以在室内模拟道路行驶，测量等速油耗。TOP 二、底盘测功机的基本结构及工作原理 底盘测功机是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。底盘测功机分为两类，单滚筒底盘测功机，其滚筒直径大 (1500-2500mm），制造和安装费用大，但其测试精度高，一般用于制造厂和科研单位；双滚筒式底盘测功机的滚筒直径小(180-500mm），设备成本低，使用方便，但测试精度较差，一般用于汽车使用、维修行业及汽车检测线、站。近年来因电子计算机技术的高度发展，为数据的采集、处理及试验数据分析提供了有效的手段，同时为模拟道路状态准备了条件，加速了底盘测功机的发展，加之各类专用软件的开发和应用，使汽车底盘测功机得到了广泛的推广。TOP
机动车检测设备操作规程 引用标准： GB21861-2008《机动车安全技术检验项目与方法》。 GB18565-2001《营运车辆综合性能要求和检验方法》。 GB18285-2005 《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》。 GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》。 一、前轮侧滑检验 1、检验前仪器及车辆准备 （1）打开锁止装置，拨动滑板，仪表清零。 （2）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。 2、检验程序 （1）车辆正直居中驶近侧滑检验台，并使转向轮处于正中位置。 （2）以不大于5km/h车速平稳通过侧滑检验台。 （3）测取最大示值。 3、注意事项 （1）车辆通过侧滑检验台时，不得转动转向盘。 （2）不得在侧滑台上制动或停车。 （3）应保持侧滑台滑板下部的清洁，防止锈蚀或阻滞。 二、制动性能检验 1、检验前仪器及车辆准备 （1）检验台滚筒表面清洁，无异物及油污，仪表清零。 （2）车辆轮胎气压、花纹深度符合标准规定，胎面清洁。 （3）对液压制动车辆，必要时将踏板力计装到制动踏板上。 2、检验程序 （1）车辆正直居中驶入，将被测轮停放在制动台前后滚筒间，变速器置于空档。（2）降下举升器、起动电机，保持一定时间(5S)，测得平均阻滞力。 （3）检验员在显示屏提示踩刹车后，缓踩制动踏板到底，测得左、右轮制动增长全过程数值；若为驻车，则拉紧驻车制动操纵装置，测得驻车制动力数值。（4）电机停转，举升器升起，被测轮驶离。 （5）按以上程序依此测试其它车轴。 （6）如装有踏板力计，则卸下踏板力计，车辆驶离。 3、注意事项 （1）车辆进入检验台时，轮胎不得夹有泥、砂等杂物。 （2）测制动时不得转动转向盘。 （3）在制动检验时，车轮如在滚筒上抱死，制动力未达到要求时，可固定非被测轮或牵引车身、或加载测量、或换用路试或平板制动方法检验。
汽车底盘测功机构、工作原理与使用维护
————————————————————————————————作者：————————————————————————————————日期：
汽车底盘测功机结构、工作原理与使用维护-汽车 汽车底盘测功机结构、工作原理与使用维护 文／广东蔡元兵王井 新版《营运车辆综台性能要求和检验方法》(GB18565)即将发布，很多用户在汽车底盘测功机的选购上还在观望，—方面担心采购的汽车底盘测功机不符合新版GB18565的要求，另—方面顾虑采购的汽车底盘测功机能力过剩，增加不必要的投入。下面笔者对汽车底盘测功机的结构、工作原理与使用维护进行说明，希望能对大家有所帮助。 一、汽车底盘测功机的基本结构及工作原理 汽车底盘测功机是一种不解体检测汽车性能的检测设备，它通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车负载条件下出现的故障。 1．基本结构 汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引导系统等构成。如图1所示为道路模拟系统。 2．工作原理 汽车在道路上运行过程中存在着运动惯性、行驶阻力，要在试验台上模拟汽车道路运行工况，首先要解决模拟汽车整车的运动惯性和行驶阻力问题，这样才能用台架测试汽车运行状况的动态性能。为此，在该试验台上利用惯性飞轮的转动惯量来模拟汽车旋转体的转动惯量及汽车直线运动惯量，采用电磁离台器自动或手动切换飞轮的组合，在允许的误差范围内满足汽车惯量模拟。至于汽车在
运行中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等，则采用功率吸收加载装置来模拟。路面模拟是通过滚筒来实现的，即以滚筒表面取代路面，滚筒的表面相对于汽车做旋转运动。 二、汽车底盘测功机各系统介绍 1.道路模拟系统 (1)滚筒 ①滚筒壹径：汽车底盘测功机所采用的路面模拟系统的滚筒一般是直径为180—400mm的钢滚筒，按其结构性可分为两滚筒和四滚筒。所谓两滚筒路面模拟系统由两根长滚筒组成，其特点是支撑轴承，台架的机械损失少；所谓四滚筒路面模拟系统由四根短滚筒组成，它较两滚筒多了四个支撑轴承和一个联轴器，在检测过程中，其损失较大。 ②滚筒的表面状况：滚筒的表面状况是指滚筒表面的加工方法和清洁程度（水、油和橡胶粉末的污染等）。汽车在干燥滚筒上的驱动过程是一个摩擦过程，总摩擦力有若干分力组成，如：F总=F附着+F阻滞，其中F附着是指接触面间的附着力；F阻滞是轮胎在滚筒上滚动变形时，由于伸张作用能量的差别而消耗的能量，进而转化为阻止车轮滚动的作用力；该两项分力取决于轮胎材料、结构和温度。

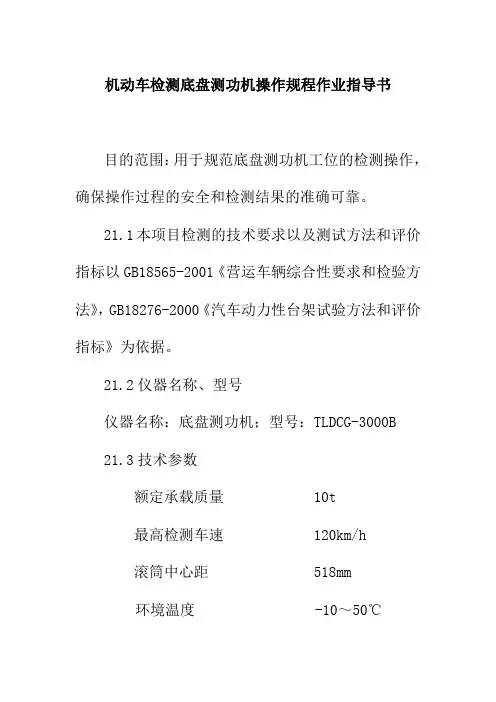

汽车检测车间仪器设备安全技术操作规程 一、汽车底盘测功机安全技术操作规程 1.1检测目的 汽车底盘输出功率检测又称底盘测功，指对汽车驱动轮输出功率的检测。底盘测功的目的是评价汽车的动力性；同时，对驱动轮输出功率和屐机输出功率进行对比，可求出传动效率以评价汽车传动系数的技术状况。 1.2底盘测功机的功能 1）检测汽车底盘输出功率； 2）检验汽车滑行性能； 3）检验汽车加速性能； 4）校验车速表； 5）检验里程表。 1.3检测仪器及技术参数 检测仪器：汽车底盘测功机 主要技术参数 电源：AC220V 50Hz 最大车速：120km/h 最大牵引力：980daN 最大功率：160kW 最大承载质量：100000 1.4测试前准备 1）调整发动机至最佳技术状态，发动机及传动系行驶至正常温度；
2）轮胎表面应清除干净； 3）轮胎气压应符合原厂规定。 1.5操作规程 接通测功机电源，预热至规定的时间； 1）将被测车辆沿与滚筒垂直的方向，平稳驶入试验台，如果是转向轮为驱动轮还要把车固定好； 2）挡块抵放在一对非驱动轮的前方，将风冷却机置于被测车的前方； 3）合上底盘测功机主电源开头，打开冷却水开头，打开工位计算机，进入Windows98操作界面。双击桌面上的“底盘测功机”图标，进入该工位检测程序主界面； 4）点主界面上的“自动检测”按钮，进入检测界面； 5）在屏幕相应位置处选择所需的测功检测点个数，单击“开始”； 6）起动发动机，换入选定档位，逐渐加速，使发动机在相应的转速点运转。 开启冷却风机； 7）按照点阵屏上所显示的要求，待数据稳定后采样第一个数据点，所行到的相关数据将随后显示在点阵屏上； 8）在按照点阵屏上所显示的要求，待数据稳定后，采样第二个数据点，以此类推，直到将所设置的检测点个数取全； 9）检测结束，待驱动轮停转后，移开冷却风机和三角挡块，将被测车驶离试验台； 10）按“退出”按钮，回到主界面，再单击主界面的“退出”按钮回到桌面； 11）关机，关闭底盘测功机主电源，关闭冷却水。
ACCG-10安车机动车环保尾气排放系统（底盘测功机）是一种不解体检验汽车性能的检测设备，主要用于辅助MQW-50A机动车排气分析仪、ML-100机动车排气流量分析仪、MQY-201透射式烟度计进行简易瞬态工况法和加载减速工况法检测。底盘测功机模拟道路阻力，使车辆在规定的工况下行驶时动态检测其排放状况。 1使用前的准备工作： 1.1开机前检查 1.1.1检查清扫试验台台面、滚筒及周围场地，确保无油渍、泥污、水和砂石等杂物。 1.1.2满足上述条款要求后方可开机。 1.2开机检查 1.2.1打开工位机电源，计算机自动运行进入WINDOWS操作界面，双击桌面上快捷方式，输入有效的操作员帐号和密码，进入“工况法汽车排放测试系统”进入车辆待检界面。 1.2.2 预热20分钟，检查各运动部件周围不应该有障碍物，检查主副滚筒应转到自如，检查电涡流机轴承润滑正常。 1.2.3每天开机都要进入设备自检，通过后才能进行车辆检测，如果发现设备故障应及时排查。 1.3被检车辆的检查
1.3.1绝对不允许单轴载质量大于10000kg的各种车辆开到试验台上，以防试验台承重机件变形。 1.3.2汽车轮胎气压，必须符合规定，以防轮胎气压不足，影响测量结果。 1.3.3除去轮胎上的石子、泥土等杂物，保持胎面干燥，防止轮胎在滚筒上滑动。 1.3.4满足上述条款的车辆方能上线检测。 2检测操作步骤 2.1当屏幕提示“赣XXXXXX 尾气检测前进”时，引车员驾驶受检车辆沿引导线缓慢将驱动轮停在底盘测功机上，举升器下降。如果是前驱车就把前轴沿引导线垂直、缓慢驶上试验台，而后用限位挡轮档好；如果是后驱车就把后轴沿引导线垂直、缓慢驶上试验台，而后将前轮用挡块在轮胎前档好，左右车轮应尽量对称靠近机台的中部。 2.2操作员按下尾气界面开始检测界面，尾气检测实验开始，屏幕提示简易瞬态或加载减速工况检测，举升器开始下降。 2.3举升器下降到位后，车辆就位，电视显示屏提示车辆开始加速，缓慢加速到实验要求的转速后，屏幕提示进行各工况的检测。 2.4当屏幕提示“检测结果，并显示判定”时，尾气检验员将取样探头从进气管中取出，将取样头及导管垂直悬吊。电视显示屏提示“检测完毕前进”，引车员驾驶车辆沿引导线缓慢驶离检验台。 2.5检测结束后，关闭“工况法汽车排放测试系统”界面，退出全自动检测界面，点击“开始”―“关机”―“确定”，当计算机显示器显示“现在可
底盘测功实验报告 1.实验目的 ①了解底盘测功机的监测原理。 ②熟悉汽车底盘测功机的检测功能。 ③掌握底盘测功机的操作方法。 ④利用底盘测功机进行加速、滑行、排放检测实验。 2.实验仪器和器材 汽车底盘测功机（CDM-300），汽车工况排放检测仪器（CDM-300ASM，成都弥荣），排气分析仪（南华NHA-503）。 3.实验原理 3.1底盘测功机 底盘测功机是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。 3.11 底盘测功机的分类和结构 ①底盘测功机的基本结构 底盘测功机一般由道路模拟系统、数据采集于控制系统、安全保障系统和引导与举升系统组成。 ⑴道路模拟系统主要由滚筒、功率吸能装置（加载装置）和惯性模拟装置组成。滚筒又分为主滚筒和从滚筒之分，通过滚筒的连续转动来模拟连续移动的路面；功率吸能装置的主要作用是吸收并测量驱动轮上的功率。常见的吸能装置有
三类：水力式、电涡流式和直流电力式；惯性模拟装置的主要功用是模拟汽车的减速工况和加速工况，使底盘测功机能够测量汽车的加速、滑行性能。 ⑵测量时需要采集汽车的行驶速度和驱动力矩，数据采集系统囊括了车速信号传感器、测力传感器等相应的传感器；控制系统具有控制加载（电压、电流），举升控制、滚筒锁定控制、车辆检测灯控制的功能。 ⑶安全保障系统包括左右挡轮、车偃、系留装置、冷却装置等，主要作用是保障实验过程中的设备与人员安全。 ⑷引导与举升系统是系统的辅助部分，引导装置（显示装置）能够引导实验人员更好的完成实验；举升装置举升汽车方便汽车进出底盘测功机，安装在主副滚筒间，常用有气动式、液压式、电动式。 ②底盘测功机的分类 ⑴底盘测功机按照滚筒的不同可以分为单筒式和双筒式。 单筒式底盘测功机顾名思义支撑两侧车轮的的滚筒都是单筒，滚筒半径一般在1500-2000mm之间，滚动直径越大，其表面曲率越小，车轮在滚筒上的接触就越接近在路面上滚动的正是情况，是轮胎与滚筒的滑转率小，滚动阻力小，因而测试精度高。但是车轮在但滚筒安放定位要求严格，而滚筒中心中心在垂直平面内的对中又比较困难，因而使用不方便，多用于科研和院校。 双滚筒测功机支撑汽车两侧驱动轮的滚动各有两个，滚筒直径在185-400mm 之间，滚筒半径小，滚筒表面曲率大，与轮胎的接触面变形大，滚动阻力大，导致测试精度降低。相对于单滚筒，车轮在双滚筒上安装定位方便，且双滚筒结构简单，制造成本低，适合维修企业等生产单位使用。 表一是两者的对比： ⑵按吸能装置的不同，可以分为水力式、电力式、电涡流式 水力式可控性较差，精度一般；电力式装置复杂，成本较高；电涡流式，可
点燃式发动机在用汽车双怠速法操作规程 一、检测参数 CO、HC、λ(过量空气系数)，可同时检测CO、O。 二、检测标准 GB18285 点燃式发动机汽车排气污染物排放限值及测量方法 三、测试环境条件：环境温度：0～40℃环境湿度：＜85％大气压力：80～110kPa 四、检测设备： MQY-200不透光烟度计、MQZ-3振动式转速分析仪 五、检测操作规程 1、机动车排气系统无泄漏，发动机在各转速控制点运转平稳 2、设备预热及自检，车辆预热。 3、接上发动机转速传感器、油温感应器。 4、发动机从怠速状态加速至70%额定转速，运转30s后降至高怠速（50%额定转速，小车2500±100/min，大车1800±100r/min）并保持，油温85c°。 5、将取样探头插入排气管，深度不少于400mm，并固定在排管上。维持15s后，由具有平均值功能的仪器读取30s内的平均值。 6、对于使用闭环控制电子燃油喷射系统和三元催化转化器技术的汽车进行过量空 气系数的测定。发动机转速为高怠速时的λ值为：±。 7、发动机从高怠速降至低怠速15s后，由具有平均值功能的仪器读取30s内的平均值，或者人工读取30s内的最高值和最低值，取平均值为怠速污染物测量结果。 8、工作全过程时间：>90s 9、测量完成，检验员从车辆排气管中取出取样探头，从发动机上取下转速夹和油温传感器，置于清洁空气环境中；车辆驶离工位。
点燃式发动机在用汽车简易瞬态工况法操作规程 一、检测参数 CO、HC、NO X 二、检测标准 GB 18285 点燃式发动机汽车排气污染物排放限值及测量方法 HJ/T 240-2005 点燃式发动机在用汽车简易工况法排气污染物排放限值的原则和方法 三、测试环境条件：环境温度：0～40℃环境湿度：＜85％大气压力：80～110kPa 四、检测设备： MQY--200不透光烟度计、ACCG-10汽车底盘测功机、MQZ-3振动式转速分析仪、MQW-50A汽车排气流量分析仪 五、检测操作规程 1、举起测功机升降板，并检测是否已将滚筒牢固锁好。将车辆以5km/h的速度匀速驶上底盘测功机，且将驱动轮置于滚筒中间位置，降下测功机，松开滚筒制动器，待举升器完全降下后，引车员缓慢驾车使受检车辆车轮与实验滚筒完全吻合。 2、引车员轻踩制动使车轮停止转动，发动机熄火，变速器置于空挡，，将楔形块放入非驱动轮下方固定，将发动机舱盖打开让冷却风扇对准发动机，且打开电源。 3、连接好发动机转速传感器、油温传感器。 4、排气污染物检测 5、引车员根据司机助显示屏的提示，驾车沿着直线以5km/h的速度驶上检验台，驱动轮置于两滚筒的中间位置，待举升板落下后，将变速杆推至1档（自动档车辆将档位推至“D”档），在怠速状态下将车摆正，使方向不要左右摇摆（如方向摆不正的车辆不能强行检测，防止发生意外，应让其维修后再检）。摆正后，前驱车拉紧驻车制动，安装移动式限位轮（后轮驱动的车辆不能拉驻车制动），并用轮胎挡块抵住非驱动轮的前端，确保车辆在测试中不横摆。 6、引车员关闭发动机，检验员将测速传感器夹到被测车辆发动机任一缸点火线上；将油温传感器的探针插入被测车辆的机油箱内（必要时）。
底盘测功机操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
底盘测功机操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1．应严格按照说明书进行各项操作 2．不允许轴载大雨lOt的车辆进行检测或通过。 3．车辆上台前，底盘下部应清洗干净，轮胎气压应达 到规定值，将粘、嵌在轮胎上的泥沙和石块清除干净。 4．为保证测试精度，仪器箱必须预热30分钟以上。 5．当汽车为前轮驱动时，应使汽车处于直线行使状 态。 6．当用高速(80~lOOkm／h)进行检测时，应特别注 意安全操作，高速检测时间应<2min/次。 7. 测试时，一定要用挡块（三角铁）抵住汽车前轮 （既不压滚筒的车轮）或用牵引绳拉住。测试中，汽车的 前、后均严禁站人或通行。
8. 在测试中，严禁将举升器升起。严禁被测车轮接触到举升板。 9. 测功完毕后，退出测功状态。 10. 测功结束后，应切断总电源。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
汽车底盘测功机操作技术实训实习指导书 黑龙江工程学院汽车与交通工程学院 2017年7月
汽车底盘测功实验室学生实习守则 一、学生必须按时到实验室上实习课，不得迟到、早退及旷课。 二、实验室内严禁吸烟，不准大声喧哗、打闹及自行摆弄仪器装置。保持室内卫生，不准随地吐痰、乱扔纸屑等脏物。 三、实习前必须认真预习实习内容，上课时认真听教师讲解实习目的、要求、步骤及注意事项。 四、实习时必须严格按照实习步骤操作，要细心观察实习现象，如实做好记录，积极思考、分析实习结果，按规定写好实习报告。 五、实习中必须注意安全，严格遵守实验室的规章制度和仪器设备操作规程，服从教师和实习技术人员的指导，对不遵守操作规程又不听从劝告者，实习教师有权停止其实习，对违规操作造成事故者，要追究责任，并根据不同情况进行处理。 六、实习中如发生事故，要保持镇静，并立即按下紧急停车开关，保护现场，报指导教师或实习教师进行处理，不得自行处理。 七、实习结束后，按实习教师的要求，把设备仪器等及其物品放回指定地点，关闭电源、气源，然后清扫实习室并关好门窗方可离开实验室。
目录 一、实习目的 (1) 二、实习内容 (1) 三、实习方式 (1) 四、实习时间安排 (1) 五、实习成绩考核 (2) 六、实习指导资料 (2) 七、实习报告要求 (12)
一、实习目的 1.了解底盘测功机测试系统的功能、结构及工作原理。 2.掌握实验前底盘测功机的准备工作。 3.掌握底盘测功机测试系统主控机测试软件的使用。 4.掌握实验后的数据处理方法及科学、合理的数据分析。 二、实习内容 1.底盘测功机测试系统的功能及基本结构的认识。 2.底盘测功机的启动、热机、关闭等基本操作。 3.实习车的对中、固定等操作。 4.主控机测试软件的使用，包括实验前参数设置、实验中根据提示执行相关操作、实验后实验数据处理等操作。 5.以一项实验为例，通过底盘测功机完成一个完整的实验操作。 6.实验结果的分析。 三、实习方式 1. 实习动员 实习指导教师对实习中的注意事项做出说明，并做实习安全教育。 2. 设备结构、原理介绍 对实习中涉及到的实习设备进行结构、原理等方面的介绍。 3. 汽车性能测试前的准备工作介绍 汽车性能测试前的准备工作包括实习车的对中、固定、设备热机、道路阻力参数设置、风机控制参数设置等。 4. 应用底盘测功机完成一个完整的实验操作 通过对底盘测功机的了解和掌握，以一项实验为例，通过底盘测功机完成一个完整的实验操作。 5. 提交实习报告 在实习结束时，学生应提交书面的实习报告，实习报告内容应包括：实习目的、实习内容及实习结果等项目。 四、实习时间安排 根据教学计划，实习时间为1周，具体时间分配如下表。
检测线安全操作规程 一、双怠速尾气排放检验（依据标准GB18285-2005） 1、检验前仪器及车辆准备 （1）装上长度等于5.0m的取样软管和长度不小于600mm并有插深定位装置的取样探头，插入深度不少于400mm。检查取样软管和探头内残留HC不得大于20×10-6。 （2）仪器的取样系统不得有泄漏。 （3）受检车辆发动机进气系统应装有空气滤清器，排气系统应装有排气消声器，并不得有泄漏。 （4）汽油应符合GB 484的规定。 （5）测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。 2、检验程序 （1）可通过观察汽车发动机转速表来控制油门开度（依据GB21861-2008宣贯教材推荐方法）,也可在发动机上安装转速计。 （2）发动机由怠速工况加速至0.7额定转速，维持30s后降至高怠速（即0.5额定转速）。 （3）发动机降至高怠速状态维持15s后开始读数，仪器自动读取30s内的平均值,或人工读取最高值和最低值后取平均值即为高怠速排放测量结果。 （4）发动机从高怠速状态降至怠速状态，在怠速状态维持15s后开始读数，仪器自动读取30s内的平均值,或人工读取最高值和最低值后取平均值即为怠速排放测量结果。 （5）若为多排气管时，分别取各排气管高、低怠速排放测量结果的平均值。（6）若车辆排气管长度小于测量深度时，应使用排气加长管。 3、注意事项 （1）检验时，发动机怠速应符合规定。 （2）检验结束后，抽出取样探头，待仪表回零后再检下一台车。 （3）取样探头不用时要吊挂，防止污染受损。 二、自由加速试验滤纸烟度法检验（GB3847-2005） 应选择滤纸式烟度计。
汽车底盘测功机按中华人民共和国国家计量检定规程JJG865－1994《汽车底盘测功机》中定义为: “底盘测功机是用于测量汽车驱动轮输出功率、扭矩(或驱动力)和转速的专用计量设备。底盘测功机主要部分分为滚筒机构、动力吸收装置、控制与测量系统和辅助装置。”目前，其主要用于两个方面:1)测量汽车底盘输出最大功率测量或某一速度下底盘最大输出功率，简称性能底盘测功机；2)汽车尾气排放简易工况法环保检测中用以模拟汽车道路行驶阻力，简称环保底盘测功机。两种类型底盘测功机虽然都称为汽车底盘测功机，但由于其使用对象和要求不同，在性能、技术含量和价格上存在本质的区别，具体分析如下: 1.底盘测功机测量目的和状态不同 性能底盘测功机主要是用来测量在用汽车底盘最大输出功率或某一恒定速度点汽车底盘最大输出功率，主要是考察在用汽车发动机输出功率和传动机构性能下降情况。而环保底盘测功机主要是用来模拟汽车在道路行驶的阻力，其实际上是台驾式汽车道路阻力模拟装置。 由于实际使用的目的和状态不同，因此两者在设计理念、目的和出发点上存在本质的区别，造成两者在性能上存在本质区别。 2.底盘测功机测量精度和加载精度要求不同 环保底盘测功机的测量精度和加载精度比性能底盘测功机要求高。性能底盘测功机吸收功率加载精度要求为: “A类± 3.8％(测量值大于20％F·S)或±8％(测量值小于20％F·S)”；而环保底盘测功机吸收功率加载精度要求为: “± 0.2kW或吸收功率±2％，两者取大值。满负荷精度为±
0.5kW”。产生以上差异主要是因为性能底盘测功机测量的是汽车的最大底盘输出功率或某点恒速最大功率，至少都有几十千瓦的输出功率；因此，误差几个千瓦对测量结果影响不大。而环保底盘测功机是模拟汽车在城市道路行驶的状况，对于普通轿车，一般加载功率为几千瓦~十几千瓦，加载功率较小，且加载的准确度直接影响排放测量的准确度和重复性，故要求较高和更严。 3.底盘测功机响应时间要求不同 环保底盘测功机对底盘测功机的力矩加载响应时间有较为严格的要求，为: “在测功机控制系统发出命令后，200毫秒内扭矩响应达到指定值的90％，并且在300毫秒内达到指定扭矩，误差不得超过2％，最大扭矩冲击值不得超过指定扭矩的25％。”而性能底盘测功机对此没有要求。主要是因为性能底盘测功机测量汽车的最大底盘输出功率或某点恒速最大功率，只要能测出最大功率点就可以，对测功机响应时间基本没有要求。而环保底盘测功机是模拟汽车在城市道路行驶的状况，有加速、减速和恒速过程，要求底盘测功机具有瞬时测量和实时变载荷加载功能，故对测功机响应时间有严格要求，且这项指标对排放测量结果有 一定的影响，故其要求较严和较高。 4.底盘测功机速度测量精度要求 环保底盘测功机的速度测量精度比性能底盘测功机要求高。主要是因为性能底盘测功机测量汽车的最大底盘输出功率或某点恒速最大功率，只要能测出最大功率点就可以，而速度的准确度对最大功率影响不大，故对测功机速度测量精度要求不高。而环保底盘测功机是模拟汽车在城市道路行驶的状况，是一瞬态过程，速度测量范围较大，但是车辆控制要求按照标准车速工况曲线的要求行驶，且有公差带的限制，各点速度测量准确与否对测功机加载准确度影响较大，故对测功机速度测量精度有严格要求。 5.有无惯量模拟功能要求 环保底盘测功机此要求是基本要求，国标GB18285－2005中明确提出“测功机必须具有惯量模拟装置”。并规定:
MC350型摩托车底盘测功机操作规程在使用本设备时请严格按照以下步骤操作设备： 1．检查设备周围是否有杂物，确保试验环境安全可靠。 2．检查设备接地线牢固接地。 3．检查设备电源电压，确定电压稳定可靠。 4．检查气源压力，确认满足要求，气源压力应不低于0.6Mpa 。 5．开启测功机动力控制柜电源，动力控制柜指示灯亮，测功机、风机处于停止状态，停止指示红灯亮。按“测功机启动”按钮启动测功机，按“风机启动”按钮启动风机，动力柜上对应按钮的绿指示灯亮。 6．开启测功机电气控制柜电源，按电器控制柜“启动开关”按钮，启动电气控制柜。 7．打开工业控制计算机（简称工控机）专用UPS电源，然后启动工控机。 8．启动MC350型摩托车底盘测功机专用控制软件，进入测试系统。 9．按下“紧急停车”按钮，并按下前轮夹紧装置松开按钮，松开夹紧装置的四个锁定螺母，将受试摩托车前轮顶到两夹紧板之间，按动按钮将摩托车前轮夹紧，前后调整夹紧装置位置，使摩托车后轮和转毂位于一条垂直中心线上，锁紧夹紧装置的四个锁定螺母。 10．在进行项目测试或行驶阻力模拟设定等测试运行之前，运转台需要进行预热，预热时间为25-30分钟，预热方法： 进入预热程序，点击“开始”按钮后，调节手动调速旋钮使转毂在中低速运转15-20分钟，在较高速运转5-10分钟，以能够覆盖测试车速要求的范围为宜。 预热完毕后： 请检查摩托车各部件是否有松动或其它异常现象，确认摩托车适于测试。 请检查并确认前轮夹紧装置的四个锁定螺母锁定牢固。 注：在设备静置四个小时以上时，需要对设备重新预热一次。 11．设备预热完毕后，便可进入测试运行界面。
