目录
1.径流系数 (3)
2.卫生器具给水额定流量和当量 (3)
3.给水计算a,k值表 (4)
4.卫生器具同时给水百分数 (5)
5.器具同时给水排水百分数 (6)
6.热水小时变化系数 (7)
7.冷水计算温度 (8)
8.饱和水蒸汽性质 (9)
9.硫酸铝和碱式氯化铝 (9)
10.滤料 (10)
11.水中杂质的粒径 (10)
12.排水管道坡度 (11)
13.清扫口设置 (11)
14.排水器具当量 (12)
15.污水管的排水能力 (12)
16.卫生器具排水负荷单位数 (14)
17.通气管的管径及许可长度计算表 (15)
18.卫生器具的设置 (17)
19.每一个卫生器具的使用人数 (18)
20.多斗系统悬吊管最大允许汇水面积 (21)
21.HYS系列中水处理成套设备主要经济技术指标 (22)
22.各种硬度单位的换算 (23)
23.软化水、除盐水、纯水在高层建筑中的使用 (24)
24.离子交换再生参数 (25)
25.离子交换树脂主要性能 (25)
26.水质预处理的标准 (26)
27.城市各类区域环境噪声标准 (27)
28.各类建筑物的水洗干污衣量 (27)
29.一个雨水斗的最大允许汇水面积 (28)
30.储水池调节容积计算 (29)
31.浇洒冲洗用水定额 (30)
32.循环给水系统补充水 (31)
33.建筑物空调冷却水用量估算指标 (31)
34.洗衣房用水量估算指标 (32)
35.各类建筑贮热水量估算 (33)
36.卫生器具一次和一小时热水用水定额及水温 (33)
37.饮用水量定额 (35)
38.高层建筑综合用水指标 (36)
39.消火栓给水系统的用水量 (37)
40.每公斤干衣用水定额 (39)

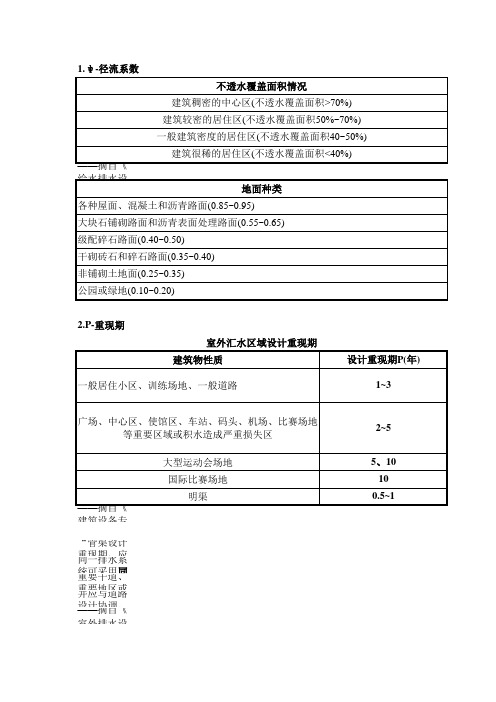

径流系数
━━━━━━━━━━━━━━━━━━━┯━━━━━━━━━━
地面种类│Ψ值
━━━━━━━━━━━━━━━━━━━┿━━━━━━━━━━
各种屋面、混凝土和沥青路面│０．９０
块石铺砌或沥青表面处理的碎石路面│０．６０
非铺砌的土路面│０．３０
绿地│０．１５
━━━━━━━━━━━━━━━━━━━┷━━━━━━━━━━
雨水管道的设计重现期一般可采用:
居住小区１年
公用建筑２─５年
卫生器具给水额定流量和当量
━┯━━━━━━━━━━━━━┯━━━━━┯━━━━┯━━━━┯━━━
序│卫生器具│支管│额定││流出├──────┬──────┤直径│流量│当量│水头号│卫生器具名称│使用情况│ｍｍ│Ｌ／Ｓ││m水柱
─┼──────┼──────┼─────┼────┼────┼───
１│污水盆（池）│冷水龙头│１５│０．２０│１．０│２
─┼──────┼──────┼─────┼────┼────┼───
２│住宅厨房│双管单阀开│１５│０．１４│０．７│１．５│洗涤盆├──────┼─────┼────┼────┼───
││单管供水龙头│１５│０．２０│１．０│１．５─┼──────┼──────┼─────┼────┼────┼───
３│食堂厨房│双管单阀开│１５│０．２４│１．２│２│洗涤盆├──────┼─────┼────┼────┼───
││单管供水龙头│２０│０．４４│２．２│４─┼──────┼──────┼─────┼────┼────┼───
４│公用洗脸盆│双管单阀开│１５│０．１０│０．５│２│（无塞）├──────┼─────┼────┼────┼───
││单管供水龙头│１５│０．１２│０．６│２─┼──────┼──────┼─────┼────┼────┼───
５│私用洗脸盆│双管单阀开│１５│０．１６│０．８│１．５│（有塞）├──────┼─────┼────┼────┼───
││单管供水龙头│１５│０．２０│１．０│１．５─┼──────┼──────┼─────┼────┼────┼───
６│浴缸 │双管单阀开 │１５／２０│０．１６│０．８ │２／１．５
│ ├──────┼─────┼────┼────┼───
│ │双管双阀开 │１５／２０│０．２０│１．０ │２／１．５
─┼──────┼──────┼─────┼────┼────┼───
７│淋浴器 │双管单阀开 │ １５ │０．１０│０．５
│３～４
│ ├──────┼─────┼────┼────┼───
│ │单管供水龙头│ １５ │０．１５│０．７５│３～４
─┼──────┼──────┼─────┼────┼────┼───
８│大便器 │冲洗水箱 │ １５ │０．１０│０．５ │ ２
│ ├──────┼─────┼────┼────┼───
│ │冲洗阀 │ ２５ │１．２０│６．０ │ ─
─┼──────┼──────┼─────┼────┼────┼───
９│小便器 │手动冲洗阀 │ １５ │０．０５│０．２５│１．５
│ ├──────┼─────┼────┼────┼───
│ │自动冲洗阀 │ １５ │０．１０│０．５ │ ─
─┼──────┼──────┼─────┼────┼────┼───
１０│净身盆 │双管单阀开 │ １５ │０．０７│０．３５│ ３
│ ├──────┼─────┼────┼────┼───
│ │单管供水龙头│ １５ │０．１０│０．５０│ ３
─┼──────┼──────┼─────┼────┼────┼───
１１│饮水器 │喷咀 │ １５ │０．０５│０．２５│ ２
─┼──────┼──────┼─────┼────┼────┼───
１２│化验盆 │单联龙头 │ １５ │０．０７│０．３５│ ２
│ ├──────┼─────┼────┼────┼───
│ │双联龙头 │ １５ │０．１５│０．７５│ ２
│ ├──────┼─────┼────┼────┼───
│ │三联龙头 │ １５ │０．２０│１．０ │ ２
─┼──────┼──────┼─────┼────┼────┼───
１３│洒水栓 │ │ １５ │０．２０│１．０ │ ─
│ │ ├─────┼────┼────┼───
│ │ │ ２０ │０．４０│２．０ │ ─
│ │ ├─────┼────┼────┼───
│ │ │ ２５ │０．７０│３．５ │ ─
─┼──────┼──────┼─────┼────┼────┼───
１４│家用洗衣机 │龙头 │ １５ │０．２４│１．２ │ ２
━┷━━━━━━┷━━━━━━┷━━━━━┷━━━━┷━━━━┷━━━
给水计算a,k 值表
━┯━━━━━━━━━━━━━━━━┯━━━━┯━━━━━━
序│建 筑 物 名 称 │ａ 值│ Ｋ 值
号│ │ │
─┼─┬──────────────┼────┼──────
│住│有大便器，洗涤盆，无沐浴设备│１．０５│０．００５０
│├──────────────┼────┼──────
１││有大便器，洗涤盆和沐浴设备│１．０２│０．００４５
│宅├──────────────┼────┼──────
││有以上设备并有热水供应│１．１０│０．００５０
─┼─┴──────────────┼────┼──────
２│幼儿园，托儿所│１．２│
─┼────────────────┼────┤
３│门诊部，诊疗所│１．４│
─┼────────────────┼────┤
４│办公楼，商场│１．５│
─┼────────────────┼────┤
５│学校│１．８│０
─┼────────────────┼────┤
６│医院，疗养院，休养所│２．０│
─┼────────────────┼────┤
７│集体宿舍，旅馆，招待所│２．５│
─┼────────────────┼────┤
８│部队营房│３．０│
━┷━━━━━━━━━━━━━━━━┷━━━━┷━━━━━━
卫生器具同时给水百分数
━┯━━━━━━━━━┯━━━┯━━━┯━━━┯━┯━┯━━━┯━━序││公共│公共│洗衣房│科│生│影│体游│││││研│产││育泳│卫生器具名称││││实│实│剧│场池│││││验│验││
号││浴室│食堂││室│室│院│(馆) ─┼─────────┼───┼───┼───┼─┼─┼───┼──１│污水盆│５０│５０│25--40│││５０│５０
─┼─────────┼───┼───┼───┼─┼─┼───┼──２│洗涤盆│１５│５０│25--40│││５０│５０
─┼─────────┼───┼───┼───┼─┼─┼───┼──３│洗脸盆，盥洗龙头│60-100│６０│６０│││５０│８０
─┼─────────┼───┼───┼───┼─┼─┼───┼──４│洗手盆│２０│６０││││５０│７０─┼─────────┼───┼───┼───┼─┼─┼───┼──５│浴缸│５０││││││
─┼─────────┼───┼───┼───┼─┼─┼───┼──６│淋浴器│１００│１００│１００│││１００│１００─┼─────────┼───┼───┼───┼─┼─┼───┼──
７│大便器冲洗水箱 │２０ │ ６０│ ３０│ │ │ ５０│７０
─┼─────────┼───┼───┼───┼─┼─┼───┼──
８│大便器自闭式冲洗阀│ ３ │ ５ │ ４ │ │ │ １０│１５
─┼─────────┼───┼───┼───┼─┼─┼───┼──
９│小便器手动冲洗阀 │ │ │ │ │ │ ５０│７０
─┼─────────┼───┼───┼───┼─┼─┼───┼──
１０│小便器自闭式冲洗阀│１０ │ １０│ １０│ │ │ ２０│２０
─┼─────────┼───┼───┼───┼─┼─┼───┼──
１１│单联化验龙头 │ │ │ │20│30│ │
─┼─────────┼───┼───┼───┼─┼─┼───┼──
１２│双联化验龙头 │ │ │ │30│50│ │
─┼─────────┼───┼───┼───┼─┼─┼───┼──
１３│三联化验龙头 │ │ │ │30│50│ │
─┼─────────┼───┼───┼───┼─┴─┼───┼──
１４│饮水器 │３０ │ ３０│ ３０│ │ ３０│３０
─┼─────────┼───┼───┼───┼───┼───┼──
１５│开水器 │ │ ９０│ │ │１００│１００
─┼─────────┼───┼───┼───┼───┼───┼──
１６│洒水栓 │５０ │ ５０│ ５０│ │ ３０│３０
─┼─────────┼───┼───┼───┼───┼───┼──
１７│洗碗池 │ │30-100│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
１８│洗菜池 │ │ ４０│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２９│器皿洗涤机 │ │ ９０│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２０│生产性洗涤机 │ │ ４０│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２１│去皮机 │ │１００│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２２│炉灶用龙头 │ │ ６０│ │ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２３│洗衣机 │50-100│50-100│50-100│ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２４│浸泡池 │50-100│ │50-100│ │ │
─┼─────────┼───┼───┼───┼───┼───┼──
２５│消毒锅 │50-100│ │50-100│ │ │
━┷━━━━━━━━━┷━━━┷━━━┷━━━┷━━━┷━━━┷━━
器具同时给水排水百分数
━━┯━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━
序│ │同时给水（排水）百分数 （％）
│卫 生 器 具 名 称├──────┬──────┬─────
号││工业企业│公共浴室│洗衣房
━━┿━━━━━━━━━━━┿━━━━━━┿━━━━━━┿━━━━━
１│洗涤盆（池）│３３│１５│２５～４０
２│洗手盆，│５０│２０│─
３│洗脸盆，盥台水龙头│６０～１００│６０～１００│６０
４│浴盆│─│５０│─
５│淋浴器│１００│１００│１００
６│大便器││││高，低水箱│（给）３０│（给）２０│（给）３０
││（排）１２│（排）１２│（排）１２
│自闭冲洗阀│５│３│４
７│小便器││││手动冲洗阀│５０│─│─
│自闭冲洗阀│５０│─│─
│自动冲洗水箱│１００│─│─
８│小便槽（每米长）││││冲洗花管│１００│─│─
９│净身器（妇女卫生盆）│１００│─│─
１０│饮水器│３０～６０│３０│３０
━━┷━━━━━━━━━━━┷━━━━━━┷━━━━━━┷━━━━━
━━┯━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━序││同时给水（排水）百分数（％）
│卫生器具名称├───────┬─────────
号││科研实验室│生产实验室
━━┿━━━━━━━━━━━┿━━━━━━━┿━━━━━━━━━１│单联化验龙头│２０│３０
２│双联或三联化验龙头│３０│５０
━━┷━━━━━━━━━━━┷━━━━━━━┷━━━━━━━━━
━━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━━
│同时给水（排水）百分数（％）器具名称├──────┬──────┬──────
│影剧院│体育场│公共饮食业
││游泳池│
━━━━━━━━━━━━━━┿━━━━━━┿━━━━━━┿━━━━━━洗手盆│５０│７０│６０
洗脸盆│５０│８０│６０
淋浴器│１００│１００│１００
大便器冲洗水箱│给５０排１２│给７０排１２│给６０排１２自闭式冲洗阀│１０│１５│
自动冲洗水箱 │ １００ │ １００ │
小便器 手动冲洗阀 │ ５０ │ ７０ │ ５０
自动冲洗水箱 │ １００ │ １００ │
小便槽多孔冲洗管 │ １００ │ １００ │
小卖部污水盆 │ ５０ │ ５０ │
饮水器 │ ３０ │ ３０ │ ５０
蒸锅 │ │ │ ６０
生产性洗涤机 │ │ │ ４０
器皿洗涤机 │ │ │ ９０
开水器 │ │ │ ９０
━━━━━━━━━━━━━━┷━━━━━━┷━━━━━━┷━━━━━━
热水小时变化系数
━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━
居住人数 │ 热水小时变化系数Ｋｈ
├───────┬───────┬─────────
或床位数 │ 住 宅 │ 旅 馆 │ 医 院
━━━━━┿━━━━━━━┿━━━━━━━┿━━━━━━━━━
１００ │ ５·１２ │ │ ３·５４
─────┼───────┼───────┼─────────
１５０ │ ４·４９ │ ６·８４ │
─────┼───────┼───────┼─────────
２００ │ ４·１３ │ │ ２·９３
─────┼───────┼───────┼─────────
２５０ │ ３·８８ │ │
─────┼───────┼───────┼─────────
３００ │ ３·７０ │ ５·６１ │ ２·６０
─────┼───────┼───────┼─────────
４５０ │ │ ４·９７ │
─────┼───────┼───────┼─────────
５００ │ ３·２８ │
│ ２·２３
─────┼───────┼───────┼─────────
６００ │ │ ４·５８ │
─────┼───────┼───────┼─────────
９００ │ │ ４·１９ │
─────┼───────┼───────┼─────────
１０００ │ ２·８６ │ │ １·９５
─────┼───────┼───────┼─────────
３０００ │ ２·４８ │ │
─────┼───────┼───────┼─────────
６０００ │ ２·３４ │ │
━━━━━┷━━━━━━━┷━━━━━━━┷━━━━━━━━━
冷水计算温度
━━┯━━━━━━━━━━━━━━━━━┯━━━━━┯━━━━━━
分区│地区│地面水温度│地下水温度││（℃）│（℃）
━━┿━━━━━━━━━━━━━━━━━┿━━━━━┿━━━━━━一│黑龙江，吉林，内蒙古全部，辽宁的大││
│部分，河北、山西和陕西的偏北部分，│４│６～１０
│宁夏偏东部分││
──┼─────────────────┼─────┼──────二│北京、天津、山东、河北、山西和陕西││
│的大部分，河南北部，甘肃、宁夏和辽││
│宁的南部，青海偏东和江苏偏北的一小│４│１０～１５
│部分││
──┼─────────────────┼─────┼──────三│上海，浙江的全部，江西、安徽、江苏││
│的大部分，福建北部，湖南、湖北的东│５│１５～２０
│部，河南南部││
──┼─────────────────┼─────┼──────四│广东、台湾的全部，广西的大部分，福│１０～１５│２０
│建和云南的南部││
──┼─────────────────┼─────┼──────五│贵州的全部，四川，云南的大部分，湖││
│南，湖北的西部，陕西和甘肃在秦岭以│７│１５～２０
│南的地区，广西偏北的一小部分││
━━┷━━━━━━━━━━━━━━━━━┷━━━━━┷━━━━━━
饱和水蒸汽性质
━━━━━━━━━━━━━━━┯━━━━━━┯━━━━━━━━━┯━━━━━绝对压力│饱和水蒸│热焓（ＫＪ／Ｋｇ）│汽化热
────────┬──────┤汽温度├────┬────┤ＫＰａ│Kgf/cm２│（℃）│液相ｉｎ│汽相ｉｍ│ＫＪ/Ｋｇ━━━━━━━━┿━━━━━━┿━━━━━━┿━━━━┿━━━━┿━━━━━１．００×１０２│１．０３３│１００．０│４１９│２６７９│２２６０１．９６×１０２│２．０│１１９．６│５０２│２７０７│２２０５２．９４×１０２│３．０│１３２．９│５５９│２７２６│２１６７
３．９２×１０２│４．０│１４２．９│６０１│２７３８│２１３７４．９０×１０２│５．０│１５１．１│６３７│２７４９│２１１２５．８８×１０２│６．０│１５８．１│６６７│２７５７│２０９０６．８６×１０２│７．０│１６４．２│６９４│２７６７│２０７３７．８４×１０２│８．０│１６９．６│７１８│２７７３│２０５５８．８２×１０２│９．０│１７４．５│７３９│２７７７│２３０８━━━━━━━━┷━━━━━━┷━━━━━━┷━━━━┷━━━━┷━━━━━
硫酸铝和碱式氯化铝
────┬────────────────┬────────────
药剂种类│硫酸铝│碱式氯化铝（ＰＡＣ）
────┼────────────────┼────────────化学式│ＡＬ２(ＳＯ４)３．１８Ｈ２Ｏ│ALn(OH)mCL３n-m
────┼────────────────┼────────────含有效│精制品含无水硫酸铝５０～５２％│固体产品含AL２O２４０～５０％成分│粗制品含无水硫酸铝２０～２５％│液体产品含AL２O２８～１０％────┼────────────────┼────────────
适应温度│２０～４０℃│广泛
────┼────────────────┼────────────│ＰＨ＝４～７时主要去除水中有机物│PH=５～９
ＰＨ值│ＰＨ＝５．７～７．８时主要去除水│
│中悬浮物│
────┼────────────────┼────────────其他│精制硫酸铝水解较慢│含有效成分高,投量少,
││腐蚀性小,出水色度低
━━━━┷━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━
滤料
━━━━━━━━━━━┯━━━━━━┯━━━━━━━━━━━━━━━
种类│单层滤料│双层滤料
───────────┼──────┼───────┬───────
滤料│石英砂│石英砂│无烟煤
───────────┼──────┼───────┼───────
粒径（ｍｍ）│dmin＝０．３│０．４～０．８│０．６～１．２
│dmax＝１．０││
───────────┼──────┼───────┼───────
滤料层厚度（ｍｍ）│７００│４００│４００～５００
───────────┼──────┼───────┴───────
滤速（ｍ／ｈ） │１０～１２ │ １０～１６
───────────┼──────┼───────────────
反洗强度（Ｌ／Ｍ２Ｓ）│１２～１５ │ １３～１６
───────────┼──────┼───────┬─────── 膨胀率（％） │４５～５５ │４０～５０ │５０～６０
━━━━━━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━━
精过滤是指用微孔滤材截留水中砂滤所不能截留的细小微粒或破损的活性碳碎屑。作为水
处理中保安措施的过滤设备。
精过滤由外壳和滤芯组成。滤芯有烧结式和绕线式两种。国内产品见下表。 精过滤装置最
主要的优点， 在于它不需要投加任何化学药品即可去除 细小的杂质和细菌。
常用滤芯性能
━━━━━━┯━━━━━━┯━━━━━━━━━━┯━━━━━━━━━━
滤芯种类 │陶瓷烧结滤芯│ 聚氯乙烯烧结滤芯 │蜂房式聚丙烯绕线滤芯
──────┼──────┼──────────┼──────────
微孔公称直径│ ≤２．５μ│ ５～１００μ │ １～２０μ
──────┼──────┼──────────┼──────────
滤芯外径 │ │ ３１～８５ｍｍ │ ６５ｍｍ
──────┼──────┼──────────┼──────────
滤芯长度 │ ４００ｍｍ│７５０～１２００ｍｍ│ ２５０ｍｍ
━━━━━━┷━━━━━━┷━━━━━━━━━━┷━━━━━━━━━━
水中杂质的粒径
━━━━┯━━━━━━━━━━━━━━━━┯━━━━━━━━━━━━
分 类│ 物 质 名 称 │粒径μ（微米）
────┼────────────────┼────────────
低分子有│有机酸,有机碱,氨基酸,碳水化合物,│
机化合物│脂肪油类等 │０．００００５～０．００１
────┼────────────────┼────────────
胶 体│胶质粘土,硅石,重金属氢氧化物，腐│
│殖土及其共轭化合物等 │０．００１～０．２
────┼────────────────┼────────────
悬浮物 │硅藻土,粘土,淤泥,细砂,中砂，粗砂│０．００５～１０００
────┼────────────────┼────────────
│病毒,细菌,大肠菌,阿米巴,痢疾阿 │
微生物 │米巴,硫酸菌,铁细菌,金铢菌,伤寒 │ ０．００８～５０
│菌，破伤风杆菌等 │
────┼────────────────┼────────────
浮游生物│植物性及动物性浮游生物 │ ３～１００００
━━━━┷━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━
排水管道坡度
━━━━━┯━━━━━━━━━━━━━┯━━━━━━┯━━━━━━
│生活污水││
管径├──────┬──────┤其他污水│其他废水
│通用坡度│最小坡度││
━━━━━┿━━━━━━┿━━━━━━┿━━━━━━┿━━━━━━
５０│０·０３５│０·０２５│０·０３０│０·０２０─────┼──────┼──────┼──────┼──────
７５│０·０２５│０·０１５│０·０２０│０·０１５─────┼──────┼──────┼──────┼──────
１００│０·０２０│０·０１２│０·０１２│０·００８
─────┼──────┼──────┼──────┼──────
１２５│０·０１５│０·０１０│０·０１０│０·００６
─────┼──────┼──────┼──────┼──────
１５０│０·０１０│０·００７│０·００６│０·００５
─────┼──────┼──────┼──────┼──────
２００│０·００８│０·００５│０·００４│０·００４
─────┼──────┼──────┼──────┼──────
２５０│──│──│０·００３５│０·００３５
─────┼──────┼──────┼──────┼──────
３００│──│──│０·００３０│０·００３０
━━━━━┷━━━━━━┷━━━━━━┷━━━━━━┷━━━━━━
清扫口设置
管径小于１００毫米的排水管上设置的清扫口，口径应于管道同径；管径大于１００毫米的排水管上的清扫口，其口径可采用１００毫米。从排水立管或排出管上的清扫口，至室外检查井中心的最大距离，不应大于下表中的规定。
━━━━━━━┯━━━┯━━━┯━━━┯━━━━━
管径（毫米）│５０│７５│１００│１００以上
───────┼───┼───┼───┼─────
最大长度（米）│１０│１２│１５│２０
━━━━━━━┷━━━┷━━━┷━━━┷━━━━━
排水器具当量
━━┯━━━━━━━━━━━┯━━━━┯━━━━┯━━━━━
序││排水流量│当量│排水管
│卫生器具名称││├─────
号││Ｌ／ｓ│Ｎ│管径（ｍｍ）
━━┿━━━━━━━━━━━┿━━━━┿━━━━┿━━━━━
１│污水盆│０．３３│１．０│５０
２│单格洗涤盆（池）│０．６７│２．０│５０
３│双格洗涤盆（池）│１．００│３．０│５０
４│洗手盆，洗脸盆：无塞│０．１０│０．３│３２
│有塞│０．２５│０．７５│３２
５│浴盆│１．００│３．０│３２～４０
６│淋浴器│０．１５│０．４５│５０
７│大便器：高水箱│１．５０│４．５│１００
│低水箱│２．００│６．０│１００
│自闭冲洗阀│１．５０│４．５│１００
││││
８│小便器：手动冲洗阀│０．０５│０．１５│４０～５０
│自闭冲洗阀│０．１０│０．３│４０～５０
│自动冲洗水箱│０．１７│０．５│４０～５０
││││
９│小便槽（每米长）│││
│手动冲洗阀│０．０５│０．１５│─
│自闭冲洗阀│０．１７│０．５│─
１０│化验盆│０．２０│０．６│４０～５０
１１│净身器│０．１０│０．３│４０～５０
１２│饮水器│０．０５│０．１５│２５～５０
１３│家用洗衣机│０．５０│１．５│５０
━━┷━━━━━━━━━━━┷━━━━┷━━━━┷━━━━━
━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━
建筑物│集体宿舍、旅馆和其他公共建│住宅、旅馆、医院、疗
名称│筑物的公共盥洗室和厕所间│养院、休养所的卫生间
───┼─────────────┼──────────
ａ值│１．５│２．０～２．５
━━━┷━━━━━━━━━━━━━┷━━━━━━━━━━
污水管的排水能力
━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━│横管的排水能力（Ｌ／ｓ）
坡度├────┬────┬────┬────┬─────┬──────│D=５０│D=７５│D=１００│D=１２５│D=１５０│D=２００━━━━━┿━━━━┿━━━━┿━━━━┿━━━━┿━━━━━┿━━━━━━０．００５││││││１５．３５
０．００６││││││１６．９００．００７│││││８．４６│１８．２００．００８│││││９．０４│１９．４００．００９│││││９．５６│２０．６００．０１０││││４．９７│１０．１０│２１．７００．０１２│││２．９０│５．４４│１１．１０│２３．８００．０１５││１．４８│３．２３│６．０８│１２．４０│２６．６００．０２０││１．７０│３．７２│７．０２│１４．３０│３０．７００．０２５│０．６５│１．９０│４．１７│７．８５│１６．００│３５．３００．０３０│０．７１│２．０８│４．５５│８．６０│１７．５０│３７．７００．０３５│０．０７│２．２６│４．９４│９．２９│１８．９０│４０．６０━━━━━┷━━━━┷━━━━┷━━━━┷━━━━┷━━━━━┷━━━━━━
━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━━
│排水能力升／秒
污水立管管径├──────────┬─────────
│无专用通气立管（有伸│有专用通气立管或
（毫米）│顶通气管）│主通气立管
──────────┼──────────┼─────────
５０│１·０│──
──────────┼──────────┼─────────
７５│２·５│５
──────────┼──────────┼─────────
１００│４·５│９
──────────┼──────────┼─────────
１５０│１０·０│２５
━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━
━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━
立管工│不通气的排水立管的最大排水能力（升／秒）
作高度├─────────────────────────
│排水立管管径（毫米）
├────────┬────────┬───────
（米）│５０│７５│１００
─────┼────────┼────────┼───────
≤２│１·０│１·７５│３·８０
─────┼────────┼────────┼───────３│０·６４│１·３５│２·４０
─────┼────────┼────────┼───────４│０·５０│０·９２│１·７６
─────┼────────┼────────┼───────５│０·４０│０·７０│１·３６
─────┼────────┼────────┼───────６│０·４０│０·５０│１·００
─────┼────────┼────────┼───────
７ │ ０·４０ │ ０·５０ │ ０·７６
─────┼────────┼────────┼───────
≥８ │ ０·４０ │ ０·５０ │ ０·６４
━━━━━┷━━━━━━━━┷━━━━━━━━┷━━━━━━━
卫生器具排水负荷单位数
━━┯━━━━━━━━━━━━━━━━━━━━━━┯━━━━
序│ │排水负荷
│ 卫 生 器 具 种 类 │
号│ │单位数
──┼──────────────────────┼────
１│卫生间（包括大便器，洗脸盆，浴盆或淋浴） │
│其中大便器冲洗采用： │
│ 冲洗水箱式 │ ６
│ 自闭式冲洗阀 │ ８
──┼──────────────────────┼────
２│大便器：冲洗水箱式大便器 │ ６
│ 自闭冲洗阀式大便器 │ ８
──┼──────────────────────┼────
３│挂式或立式小便器 │ ４
──┼──────────────────────┼────
４│小便槽（每０·６米） │ ２
──┼──────────────────────┼────
５│浴盆：ＤＮ４０排水栓 │ ２
│ ＤＮ５０排水栓 │ ３
──┼──────────────────────┼────
６│净身盆 │ ３
──┼──────────────────────┼────
７│洗脸盆 │ １
──┼──────────────────────┼────
８│理发室洗脸盆 │ ２
──┼──────────────────────┼────
９│洗涤盆：家庭厨房洗涤盆 │ ２
│ 公共厨房洗涤盆 │ ４
│ 洗涤盆 │ ２
│ 双格洗涤盆 │ ３
──┼──────────────────────┼────
１０│饮水器 │ ０．５
━━┷━━━━━━━━━━━━━━━━━━━━━━┷━━━━
排水横管和基地排水管容许的最大排水负荷单位数
━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━
管径│管道坡度
├─────┬──────┬──────┬─────（毫米）│０·００５│０·００１│０·００２│０·００４────┼─────┼──────┼──────┼─────５０│││２１│２６────┼─────┼──────┼──────┼─────７５││２０│２７│３６────┼─────┼──────┼──────┼─────１００││１８０│２１６│２５０────┼─────┼──────┼──────┼─────１２５││３９０│４８６│５７５────┼─────┼──────┼──────┼─────１５０││７００│８４０│１０００────┼─────┼──────┼──────┼─────２００│１４００│１６００│１９２０│２３００────┼─────┼──────┼──────┼─────２５０│２５００│２９００│３５００│４２００────┼─────┼──────┼──────┼─────３００│３９００│４６００│５６００│６７００━━━━┷━━━━━┷━━━━━━┷━━━━━━┷━━━━━
排水横支管和排水立管的容许最大器具排水负荷单位数
━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━│容许承接的最大排水负荷单位数
├─────┬───────┬─────────────
││三层建筑│超过三层的建筑
管径│排水横支管│或一根排水立管├──────┬──────││有三个支管间隔│一根立管合计│一层或一个支（毫米）││││管间隔合计───┼─────┼───────┼──────┼──────３２│１│２│２│１
───┼─────┼───────┼──────┼──────４０│３│４│８│２
───┼─────┼───────┼──────┼──────５０│６│１０│２４│６
───┼─────┼───────┼──────┼──────６５│１２│２０│４２│９
───┼─────┼───────┼──────┼──────７５│２０│３０│６０│１６
───┼─────┼───────┼──────┼──────１００│１６０│２４０│５００│９０
───┼─────┼───────┼──────┼──────１２５│３６０│５４０│１１００│２００
───┼─────┼───────┼──────┼──────
１５０│６２０│９６０│１９００│３３０
───┼─────┼───────┼──────┼──────
２００│１４００│２２００│３６００│６００
━━━┷━━━━━┷━━━━━━━┷━━━━━━┷━━━━━━
通气管的管径及许可长度计算表
━━┯━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━排水│承接器│通气管管径(毫米)
立管│具排水├──┬──┬──┬──┬───┬───┬───┬───┬───管径│负荷单│３２│４０│５０│６５│７５│１００│１２５│１５０│２００│位数├──┴──┴──┴──┴───┴───┴───┴───┴───(mm)││通气管的最大许可长度(米)
──┼────┼──┰──┬──┬──┬───┬───┬───┬───┬───３２│２│９┃│││││││
──┼────┼──╄━━┪││││││
４０│８│１５│４５┃││││││
──┼────┼──┼──┨││││││
４０│１０│９│３０┃││││││
──┼────┼──┼──╄━━┪│││││
５０│１２│９│２３│６０┃│││││
──┼────┼──┼──┼──┨│││││
５０│２０│８│１５│４５┃│││││
──┼────┾━━╅──┼──╄━━┪││││
６５│４２│┃９│３０│９０┃││││
──┼────┼──╂──┼──┼──╄━━━┪│││
７５│１０│┃９│３０│６０│１８０┃│││
──┼────┼──╄━━╅──┼──┼───┨│││
７５│３０││┃１８│６０│１５０┃│││
──┼────┼──┼──╂──┼──┼───┨│││
７５│６０││┃１５│２４│１２０┃│││
──┼────┼──┼──╂──┼──┼───╄━━━┪││
１００│１００││┃１０│３０│７８│３００┃││
──┼────┼──┼──╂──┼──┼───┼───┨││
１００│２００││┃９│２７│７５│２７０┃││
──┼────┼──┼──╂──┼──┼───┼───┃││
１００│５００││┃６│２１│５４│２１０┃││
──┼────┼──┼──╄━━╅──┼───┼───╄━━━┪│
１２５│２００│││┃１０│２４│１０５│３００┃│
──┼────┼──┼──┼──╂──┼───┼───┼───┨│
１２５│５００│││┃９│２１│９０│２７０┃│
──┼────┼──┼──┼──╂──┼───┼───┼───┨│
１２５│１１００│││┃６│１５│６０│２１０┃│
──┼────┼──┼──┼──╂──┼───┼───┼───╄━━━┪
１５０│３５０│││┃７│１５│６０│１２０│３９０┃
──┼────┼──┼──┼──╂──┼───┼───┼───┼───┨
１５０│６２０│││┃４│９│３８│９０│３３０┃
──┼────┼──┼──┼──╄━━╅───┼───┼───┼───┨
１５０│９６０││││┃７│３０│７５│３００┃
──┼────┼──┼──┼──┼──╂───┼───┼───┼───┨
１５０│１９００││││┃６│２１│６０│２１０┃
──┼────┼──┼──┼──┼──╄━━━╅───┼───┼───╄━━２００│６００│││││┃１５│４５│１５０│３９０──┼────┼──┼──┼──┼──┼───╂───┼───┼───┼──２００│１４００│││││┃１２│３０│１２０│３６０──┼────┼──┼──┼──┼──┼───╂───┼───┼───┼──２００│２２００│││││┃９│２４│１０５│３３０──┼────┼──┼──┼──┼──┼───╂───┼───┼───┼──２００│３６００│││││┃７│１８│７６│２４０━━┷━━━━┷━━┷━━┷━━┷━━┷━━━┻━━━┷━━━┷━━━┷━━
通气管的管径应根据排水系统的负荷，管道长度确定。一般不宜小于排
水管管径的１/２，其最小管径不应小于下表的规定。
通气管的最小管径
━━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━
│排水管管径（毫米）
通气管名称├───┬───┬───┬───┬───┬───
│３２│４０│５０│７５│１００│１５０
━━━━━━┿━━━┿━━━┿━━━┿━━━┿━━━┿━━━
器具通气管│３２│３２│３２│─│５０│
──────┼───┼───┼───┼───┼───┼───
环形通气管│││３２│４０│５０│
──────┼───┼───┼───┼───┼───┼───
通气立管│││４０│５０│７５│１００
──────┼───┼───┼───┼───┼───┼───
结合通气管│││４０│５０│７５│１００
━━━━━━┷━━━┷━━━┷━━━┷━━━┷━━━┷━━━
卫生器具的设置
━━━━━┯━━━━━━━━━━━┯━━━━━━━┯━━━━━━━
卫生间│││
──┬──┤卫生器具设置│适用场合│备注种类│级别│││
━━┿━━┿━━━━━━━━━━━┿━━━━━━━┿━━━━━━━│普│住宅：大便器，│普通住宅，公│住宅一般无热水││洗脸盆或污水池│寓和地标准旅馆│供应
││旅馆，公寓：大便器││
││洗脸盆││
专│通│淋浴器││
├──┼───────────┼───────┼───────│标│带淋浴的浴盆，坐│一般旅馆标准│管道暗装
││便器台式洗脸化妆套台│客房卫生间和高│
用│准││级住宅及公寓│
├──┼───────────┼───────┼───────│高│外间:洗脸化妆台,饮水│高级公寓和旅│要求舒适
││器│馆的高级套间│可增加特殊功能卫││内间:坐便器,净身盆，││的卫生器具和设││浴缸，有时增加可││置各种电器,电│级│蒸汽浴的淋浴小间││话等
├──┼───────────┼───────┼───────生│豪│一般由多间组成，深色卫│高级旅馆的特│舒适,豪华，宽││生器具，尺寸宽大，材料│别套间，如总统│敞
││高级，型式豪华│套房│给水管道系统│华│两个洗脸盆的大化妆台│高级私人别墅│单独设置
间││坐便器，净身盆，淋浴小││卫生间，电器││间带蒸汽浴，水力按摩喷││齐全，设置电话│级│头，及水力按摩浴缸等分││电视等
││间设置││
──┼──┼───────────┼───────┼───────│普│一般设前室，使用人数少│一般公共建筑│一般不供热水，││设单个洗脸盆，使用人数│商场，体育场馆│使用人数多的可公││多的设盥洗台│及内部职工使用│用自动冲洗水箱││男厕：大便器，小便器或││
共││小便槽││
│通│女厕：大便器，污水池││
卫├──┼───────────┼───────┼───────│高│前室：设洗手化妆台，烘│高级公共建筑│
生││手器等││
││内间：││
间││男厕：坐便器，挂式小便││
││斗││
│级│女厕：坐便器，净身盆││
━━┷━━┷━━━━━━━━━━━┷━━━━━━━┷━━━━━━━
每一个卫生器具的使用人数
━━━━━━━━━━━━━━┯━━━━━━━━┯━━━━━┯━━━━━┯━━━━━┯━━━━
│大便器│小│洗│盥洗│淋
建筑物名称├────┬───┤便│脸││浴
│男│女│器│盆│龙头│器
━━━┯━━━━━━━━━━┿━━━━┿━━━┿━━━━━┿━━━━━┿━━━━━┿━━━━
商场│顾客│２００│１００│１００│││
├──────────┼────┼───┼─────┼─────┼─────┼────
│内部职工│５０│３０│５０│││
───┼─┬────────┼────┼───┼─────┼─────┼─────┼────
│顾│≤４００座│１００│１００│５０│││
│├────────┼────┼───┼─────┼─────┼─────┼────
│客│４００～６５０座│１２５│１００│５０│││
餐厅│├────────┼────┼───┼─────┼─────┼─────┼────
│用│≥６５０座│２５０│１００│５０│││
├─┴────────┼────┼───┼─────┼─────┼─────┼────
│炊事员用│１００│１００│１００│││
───┼──────────┼────┼───┼─────┼─────┼─────┼────
│≤６００座│１５０│７５│７５│││
├──────────┼────┼───┼─────┼─────┼─────┼────
电影院│６０１～１０００座│２００│１００│１００│││
├──────────┼────┼───┼─────┼─────┼─────┼────
│≥１０００座│３００│１５０│１５０│││
───┴──────────┼────┼───┼─────┼─────┼─────┼────
剧场│７５│５０│２５－４０│１００││
──────────────┼────┼───┼─────┼─────┼─────┼────
办公楼│５０│２５│５０│≥１││
───┬──────────┼────┼───┼─────┼─────┼─────┼────
│小学│４０│２０│２０│││
教学楼├──────────┼────┼───┼─────┼─────┼─────┼────
│中学│４５│２５│２５│││
───┴──────────┼────┴───┼─────┼─────┼─────┼────
幼儿园│５～８│５～８││３～５│１０～１２
───┬──────────┼────┬───┼─────┼─────┼─────┼────
│病房│１６│１２│１６││１２～１５│１２～１５
医院├──────────┼────┼───┼─────┼─────┼─────┼────
│门诊│１２０│７５│６０│││
───┴──────────┼────┼───┼─────┼─────┼─────┼────
疗养院│１５│１２│１５││６～８│８～２０
──────────────┼────┼───┼─────┼─────┼─────┼────
商业浴室│５０│３０│５０│５││４０
──────────────┼────┴───┴─────┼─────┼─────┼────
桑拿浴室│每间至１个│││８～１５
建筑给排水系统设计方法和步骤 1．根据建筑物的性质及给定的设计依据。确定室内与室外的给排水方案。 2．在建筑图上布置给排水立管位置。(原则：沿柱、墙角、墙面布置）布置给水干管位置。 3．在建筑图中从给水立管引水到各用水点。从各用水点将排水引入排水立管。 4．在建筑图上布置消火栓箱、消防立管、水平干管及连接消防栓管道和连接消防水泵接合器；消防水箱；消防水泵出水管。 5．绘制给水、消防管网的总系统图和排水、雨水系统图；绘制给排水详图。 6．确定最不利点的配水点及最不利点消火栓。 7．绘制计算简图——总系统图，删去部分连接管。（使得环状管网变成枝状管网计算） 8．确定计算管路，进行管段编号和确定管段流量。 9．列表进行水力计算: 10．确定系统的总水压：H=△Z+∑h+hч 11．排水(雨水)管径按最小管径法和负荷流量法(负荷面积法)查表确定。最后将计算结果标注于图纸上。並按规定布置灭火器。 12．选择生活及消防水泵，满足：Qp>Qx;Hp>H 并使工作点落在高效区内。 13．确定生活及消防水箱容积Vx=10min的室内消防水量（住宅≥6立方米；一般高层≥12立方米；大于50米的高层≥18立方米）並绘制水箱配管图。 14．确定消防水箱的高度（可提供给土建参考）若水箱出口到最不利点消火栓出口高差（高层＜7m；超高层＜15m）需要增设加压稳压设备（泵）。 消火栓系统Q≤5L/S,H——满足最不利点消火栓的灭火要求； 自喷系统Q≤1L/S， H——满足最不利点喷头出水要求。
15．确定生活水池容积；消防水池容积V=(Q内+Q外) X T 並绘制水池配管图 注：Q内—室内消防水量 Q外—室外消防水量 T—火灾持续时间 16．作水泵房工艺设计：①作平面布置②绘制管路系统图③统计材料表④写设计说明 17．整理设计图纸，统计总材料表，编写给排水工程设计说明及图纸目录。 18．整理设计计算说明书。 相关规范：《建筑给排水设计规范》；《建筑设计防火规范》
给排水管道高程测量计算方式 一、主管、主井： 1、原地面高程：施工图纸上有，没有的由施工员提供。 2、基底高程：管内底标高-垫层-管壁厚。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。回填深度：填筑顶面标高-基底高程。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。回填深度：填筑顶面标高-基底高程。 二、支管、支井： 1、原地面高程：由施工员提供。 2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管
内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。管内底标高-垫层-管壁厚=基底高程。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度（若支井在道路外面，不存在结构层就不需要减结构层厚度）。回填深度：填筑顶面标高-基底高程。
一、给水工程 1、管道工程无明确施工图情况 ①.室内外界限：以水表阀门为界限；建筑物外墙皮1.5米为界 ②.室外管道与市政管道：以水表井为界；以市政管道碰头点为界 2、室外给水 ①.给水管道安装：根据管材，接口方式，管径不同，按管道中心线以米为单位计算 ②.阀门安装：根据阀门种类，规格，型号，连接方式，管径不同，以个数为单位 ③.室外消火栓安装：按配置形式和类型以组为单位 ④.消防水泵接合器：按配置形式和规格不同以组为单位安装 ⑤.给水检查井砌筑：圆形按内经和深度，矩形按面积和深度，分别以座为单位计算 3、室内给水 ①.给水管道安装：根据管材，连接方式，接口材料，管径以延长米计算 ②.室内消火栓：按出口（单，双）和直径不同，以套为单位 ③.水表安装：螺纹水表按直径以个数为单位，焊接法兰水表（带旁通管和止回阀）按直径不同，以组计 算 ④.卫生器具安装：浴盆、妇女卫生盆按冷热水有无喷头，以组为单位 ⑤.洗脸盆，洗手盆，按冷热水，关联方式，材质，用途以组为单位 ⑥.洗涤盆，化验盆，按水嘴（单双鹅颈嘴）开关方式以组计算 ⑦.淋浴器：材质，冷热水以组计算 ⑧.水龙头：按直径不同，以个计算 ⑨.大便器：按形式蹲式坐式冲洗方式，镶接材料以组 ⑩.大便槽自动冲洗水箱：按水箱容积L以套计算 ①.小便器：按形式挂斗式立式、冲洗方式，联数（一联二联三联）以组计算 ②.小便槽冲洗管制作安装：按直径大小以米为单位计算 ③.法兰安装：按材质，连接方式，直径不同以副为单位 ④.管道冲洗消毒：以米计算 ⑤.蒸汽水加热器：冷热水混合器安装：按形状大小型，以套为单位计算 ⑥.饮水器安装：以台为单位 ⑦. 注、卫生器具安装高度表。
1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。 2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。 3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。求该楼引入管中的设计秒流量以及横支管的设计秒流量。 4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。 5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。 6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求： ●水泵所应具有的总扬程； ●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为 20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？ 7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。 8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个， 9．某公共建筑物三层。按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
一、现在进入这个行业的新手，除几个大院有专门的培养体系外，其余的大都要求边干边学，懵懂中就进入了这个行业，开始都很茫然，觉得啥都知道，又啥都不知如何做好，本人将这些年从事这专业的工作经验慢慢总结出来，与大家共同讨论，希望同进步 二、首先是接触项目，把项目情况搞清楚，从概况入手，先看总图，主要是一些技术指标，包括用地面积，建筑面积，容积率，绿化率，地下建筑面积，建筑层数,高度，主要道路情况，组团分布情况，周边市政道路情况等，了解后在自己的脑中过滤一下，大概形成项目的模型！如果对自己的记忆不是那么自信，也可以简明的做个笔记，做笔记这个好习惯最好能形成，这很有助于自己的提高！然后了解各建筑单体情况，包括功能类别，层数，高度，各层面积，不同功能分区情况，尽量把各建筑各层平面都看一遍，或记录或记忆，形成对项目的完整了解！ 三、其次是要了解与本项目相关的资料，主要是甲方的要求及周边市政管网情况，及当地本专业的一些地方规范.标准.规定.习惯做法等。查阅甲方提供的资料，包括招标文件，设计任务书，设计指导书，合同书等,并与甲方多沟通,与项目当地审图机构,市政部门最好能交流!准备工作做的充分可少走弯路,少犯错误! 四．接下来就是我们自己专业的工作了，第一步，是用水量的计算，手册.规范均有方法介绍，主要是用水单位数的确定，可以咨询建筑专业，如建筑不明确，需自己计算。居住类如住宅.公寓.宾馆.soho办公等按户数或套数计，数量按建筑平面统计就好了，每套或户几人，则要认真确立，住宅一般按国家统计的户均人数确立，最近一次统计的为3.1人，宾馆标准间客人数可按甲方提供，如无提供可按2床，公寓则根据面积确立，如偏向酒店，可按2人计，偏向住宅，按3.1人计，soho办公比较复杂，可分别按办公及居住人数确定。商业类按营业面积计，注意，是营业面积，可按建筑面积取0.7~0.8的折减系数，办公，餐饮等需要按面积计算人数，办公一般10~15平方（建筑面积）一人，选大还是选小，需要判断，一般如已确定办公性质，如政府.公司等办公楼可按14~15平方，如
给排水设计过程与注意事项——新手必读(一 对于刚从事给建筑排水设计的新手往往只知道要查规范去画图,而对一个工程如何展开、各专业如何提资协作~直到竣工验收,并没有一个清晰准确的认识。为了让大家更快进入设计师的角色,收集了一些资料在此奉上! 流程介绍分为设计阶段(项目建议书—可行性研究报告—初步设计—施工图设计—施工图审查、消防审查、人防审查和施工阶段(图纸会审——工地处理——竣工验收。 一、工作阶段划分 1、设计阶段:项目建议书——可行性研究报告——初步设计(扩初设计——施工图设计——施工图审查、消防审查、人防审查。 2、施工阶段图纸会审——工地处理——竣工验收。 二、设计工作流程 施工图绘制按下面八个步骤进行,根据情况也可交叉进行: 1、召集各专业开会,确定互相提资时间,列出工作计划,建筑设计人员提供平面、立面、剖面。水专业提资应分3个阶段,第一阶段提管井位置、面积,电容量,水池容积,设备房面积等,一般时间在一周之内;第二阶段提设备房布置,消火栓、湿式报警阀、水流指示器位置等,一般时间在中前期,约2~3周;第三阶段向概算专业提设备材料表,一般在出图前一周。其它专业应向本专业提的资料必须明确提资时间并写入工作计划。第一阶段空调应提供空调补充水量,第二阶段建筑应该提供卫生间大样,时间也是在中前期,使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制,提资的时间一定要坚持尽早。第一次建筑提资一般比较简单,在做第一阶段提资的同时,仔细看一次图纸,不清楚的地方一定要问,设计范围要明确,管井分布面积要落实。还要着手写联系函给业主要求提供相关资料(如市政自来最低水压、管径、位置,市政排雨水管道标高、位置等,由业主相关部门索要资料,明确做法(如住宅卫
湖南工业大学 课程设计任务书 土木工程学院（系、部）给水排水工程专业1202 班课程名称：建筑给排水系统设计 设计题目：长沙市某办公楼给水、排水及消防喷淋设计 完成期限：自2015 年12 月15 日至2015 年12 月29 日共 2 周 指导教师（签字）：年月日 系（教研室）主任（签字）：年月日
设计计算说明书 1 室内给水系统的计算 1.1给水用水定额及时变化系数 查《建筑给水排水设计规范》(50015-2003-2009)该建筑一楼为大厅厨房，用水定额为20顾客.次，设一天顾客200人次，时变化系数取2.0。二楼为包房，里面不带用水设施，二楼只有厕所，用水定额为25顾客，一个房间容纳10个人，共有9个包房，时变化系数取2.5。三、四楼为办公楼，用水定额为35L /人.班，每个办公室2人，16个办公室，均为一天一班制，时变化系数取1.3。 五、六楼为公寓，用水定额为250房，共22个房间，时变化系数取2.0。则： 最高日用水量为 Q1= m1?q12?q2+ m3?q34?q4 =（200*20+25*90+35*2*16+250*22）/1000=128.7m3。 最高日最大时用水量为： =10.7m3 1.2 设计秒流量 式中 ——计算管网的给水设计秒流量，； ——计算管段的卫生器具给水当量总数； α——根据建筑物用途而定的系数，因为本工程为宾馆，α 取2.5。 1.3给水管网水力计算 采用塑料给水管 确定最不利点，确定计算管段，进行节点编号如下图所示 g N α2.0q g =
由计算表可得，管路的沿程水头损失：∑21.15 局部水头损失： ∑30%∑6.35 计算管段水头损失为： H2=∑∑21.15+6.35=27.5 安全水头损失取 H4=50 计算水表的水头损失 水表安装在22-23管段上 35-36管段0.933.348m3 选用32C；公称直径为32的水表，常用流量为6m3，过载流量为12m3，所以水表的水头损失为1=20.5； 引入管起点至最不利配水点位置高度所要求的静水压力为200 最不利点处最低工作压力为50 则该建筑供水压力200 +20.5+27.5+50=298 外网压力H0=350> H,则该建筑采用在直接供水的供水方式。
出水、排水和水位的要求 消防水池的出水。排水和水位因符合下列要求： 1、消防水池的出水管应保证消防水池的有效容积能被全部利用 2.、消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等 3、消防水池应设置溢流水管和排水设施，并应采用间接排水 条文说明 4.3.9本条为强制性条文，必须严格执行，消防水池的技术要求 1、消防水池是出水管的设计能满足有效容积被全部利用是提高消防水池的有效 利用率。减少死水区，实现节地的要求 消防水池（箱）的有效容积是设计最高水位至消防水池（箱）最低有效水位之间的距离，消防水池（箱）最低有效水位是消防水泵水喇叭口或水喇叭口以上0.6m 水位，当消防水泵吸水管或消防水箱出水管上设计防止旋流器时，最低有效水位为防止旋流器顶部以上0.2m 2.消防水池设置水位的目的是保证消防水池不因放空或各种因素漏水而照成的有效灭火水源不足的技术措施 3、消防水池溢流和排水采用见接排水的目的是防止污水倒灌污染消防水池内的 水 提示： 1，消防水池（箱）的有效容积可根据有效水深计算 2、喇叭口吸水管也可以在最低有效水位上方出池壁 3 在逆流水位、最低有效水位时应报警 4、水位位于正常水位的50~100mm时，应向消防控制中心或值班室报警消防水泵启动后低于正常水位时报警应停止 5、室外水池的就地水位显示装置可采用电子显示装置 消防水池容积的计算 （1）计算公式 有效容积为：V=3.6*(∑QPtp-Qbtb） V——消防水池的有效容积（m3）
QP——消火栓、自喷等自动灭火系统的设计流量（L/s） Qb——补水流量（L/s） t——火灾延续时间（H） （2）计算步骤 1、根据建筑类别和火灾危险性，确定消火栓延续时间：自动喷淋灭火系统火灾延续时间为1h 补水时间取最大值 2、根据建筑类别和规模。确定室外消火栓和室内消火栓的设计流量 3 、注意计算出消防水池容积与规定值要进行比较不应小于100m3 仅有消火栓系统时不应小于50m3
给排水工程量计算规则 (总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
工程量计算规则 第一章管道安装 8.1.2 套管制作安装按设计图示数量以个计算。 8.1.3 各种伸缩器制作安装按设计图示数量以个计算。方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。 8.1.5 阻火圈安装按图示数量以个计算。 8.1.6 无缝黄铜、紫铜管热煨弯头（45°~90°）按设计图示数量以个计算。 8.1.7 凿槽、刨沟、沟槽修补按设计图示尺寸以m计算。 8.1.8 人工凿孔（洞）及堵洞眼按设计图示尺寸以m3计算。 8.1.9 机械钻孔（洞）按设计图示数量以个计算。 第二章阀门、水位标尺安装 8.2.1 各种阀门安装按设计图示数量以个计算。 8.2.2 自动排气阀及手动放风阀安装按设计图示数量以个计算。 8.2.3 各种浮球阀安装按设计图示数量以个计算。 8.2.4 浮标液面计按设计图示数量以组计算。 8.2.5 水塔及水池浮漂水位标尺制作安装按设计图示数量以套计算。 8.2.6 可曲挠橡胶接头安装按设计图示数量以个计算。 8.2.7 Y型过滤器安装按设计图示数量以个计算。 第三章低压器具、水表组成与安装 8.3.1 减压器及疏水器组成安装按设计图示数量以组计算。 8.3.2 各种水表组成安装按设计图示数量以组计算。 8.3.3 水锤消除器安装按设计图示数量以套计算。 第四章卫生器具制作安装 8.4.1 卫生器具组成安装按设计图示数量以组计算。
8.4.2 大便槽、小便槽自动冲洗水箱安装按设计图示数量以套计算。 8.4.3 水龙头、地漏及地面扫除安装按设计图示数量以个计算。 8.4.4 排水栓安装，分带存水弯及不带存水弯两种形式，按设计图示数量以组计算。 8.4.5 小便槽冲洗管制作与安装按设计图示数量以m计算。 8.4.6 蒸汽间断式开水炉、电热水器、电开水炉及容积式热交换器安装按设计图示数量以台计算。 8.4.7 蒸汽一水加热器及冷热混合器安装按设计图示数量以套计算。 8.4.8 消毒器安装按设计图示数量以台计算。 8.4.9 消毒锅安装按设计图示数量以台计算。 第五章供暖器具安装 8.5.1 长翼、圆翼、柱型铸铁散热器组成安装按设计图示数量以片计算。 8.5.2 光排管散热器制作安装按设计图示尺寸以m计算。 8.5.3 钢制闭式散热器安装按设计图示数量以片计算。 8.5.4 钢制板式散热器安装按设计图示数量以组计算。 8.5.5 钢制壁式散热器安装按设计图示数量以组计算。 8.5.6 钢制柱式散热器安装按设计图示数量以组计算。 8.5.7 暖风机安装按设计图示数量以台计算。 8.5.8 热空气幕安装按设计图示数量以台计算。 第六章小型容器制作安装 8.6.1 钢板水箱制作按图示设计尺寸以㎏计算，不扣除人孔、手孔重量。 8.6.2 大、小便槽冲洗水箱按设计图示数量以个计算。 8.6.3 各种水箱安装按设计图示数量以个计算。 8.6.4 水箱、水池消毒、冲洗按设计图示尺寸以m3计算。
目录 第一章室内冷水系统 (3) 一竖向分区 (3) 二用水量标准及计算 (3) 三冷水管网计算 (4) 四引入管及水表选择 (9) 五屋顶水箱容积计算 (10) 六地下贮水池容积计算 (11) 七生活水泵的选择 (11) 第二章室内热水系统 (12) 一热水量及耗热量计算 (12) 二热水配水管网计算 (12) 三热水循环管网计算 (15) 四循环水泵的选择 (16) 五加热设备选型及热水箱计算 (17) 第三章建筑消火栓给水系统设计 (18) 一消火栓系统的设计计算 (18) 二消防水泵的选择 (20) 三消防水箱设置高度确定及校核 (20) 四消火栓减压 (20) 五消防立管与环管计算 (21) 六室外消火栓与水泵接合器的选定 (21)
第四章自动喷水灭火系统设计 (22) 一自动喷水灭火系统的基本设计数据 (22) 二喷头的布置与选用 (22) 三水力计算 (22) 四水力计算 (23) 五自动喷水灭火系统消防泵的选择 (26) 第五章建筑灭火器配置设计 (28) 第六章建筑排水系统设计 (29) 一排水管道设计秒流量 (29) 二排水管网水力计算 (29) 三化粪池设计计算 (33) 四户外排水管设计计算 (34) 第七章建筑雨水系统设计 (35) 一雨水量计算 (35) 二水力计算 (36)
第一章室内冷水系统 一.竖向分区 本工程是一栋十二层高的综合建筑，给水分两个区供给。一、二、三层商场和办公室作为低区，由市政管网直接供水；三至十二层客房作为高区，由屋顶水箱供水。 二.用水量标准及用水量计算 1.确定生活用水定额q d 及小时变化系数k h。 根据原始资料中建筑物性质及卫生设备完善程度，按《建筑给水排水规范》确定用水定额和小时变化系数见下，未预见用水量高区按以上各项之和的15%计，低区按10%计。列于用水量表中。 2.用水量公式： ①最高日用水量 Q d =Σmq d /1000 式中 Qd：最高日用水量，L/d； m：用水单位数，人或床位数； q d ：最高日生活用水定额，L/人.d，L/床.d，或L/人.班。 ②最大小时生活用水量 Q h =Q d K h /T 式中 Q h ：最大小时用水量，L/h； Q d ：最高日用水量，L/d； T： 24h； K h ：小时变化系数，按《规范》确定。⑴.高区用水量计算 客房：用水单位数：324床； 用水定额：400L/（床/d）； 时变化系数Kh=2； 供水时间为24h 最高日用水量Qd=324×400=129600L/d 最高日最大时用水量Qh=Kh×Qd/24=10.8 m3/h 未预见水量:按15％计，时变化系数Kh=1. 最高日用水量Qd=129600×15％=19400L/d 最高日最大时用水量Qh=19400/24=0.81 m3/h ⑵.低区用水量计算 办公：用水单位数：442×2×60％/7=76人 用水定额50L/（人*班） 时变化系数Kh=1.5
《建筑给水排水工程》教案给排水设计基本程序与方法 给排水设计基本程序与方法 一、工作阶段划分 1.设计阶段： 项目建议书――可行性研究报告――初步设计――（扩初设计）――施工图设计――施工图审查、消防审查、人防审查。 2.施工阶段 图纸会审――工地处理――竣工验收。 二、设计工作流程 施工图绘制按下面九个步骤进行，根据情况也可交叉进行： 1.召集各专业开会，确定互相提资时间，列出工作计划，建筑设计人员提供平面、立面、剖面。水专业提资应分3个阶段，第一阶段提管井位置、面积，电容量，水池容积，设备房面积等，一般时间在一周之内；第二阶段提设备房布置，消火栓、湿式报警阀、水流指示器位置等，一般时间在中前期，约2～3周；第三阶段向概算专业提设备材料表，一般在出图前一周。其它专业应向本专业提的资料必须明确提资时间并写入工作计划。第一阶段空调应提供空调补充水量，第二阶段建筑应该提供卫生间大样，时间也是在中前期，使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制，提资的时间一定要坚持尽早。第一次建筑提资一般比较简单，在做第一阶段提资的同时，仔细看一次图纸，不清楚的地方一定要问，设计范围要明确，管井分布面积要落实。还要着手写联系函给业主要求提供相关资料（如
《建筑给水排水工程》教案给排水设计基本程序与方法 市政自来最低水压、管径、位置，市政排雨水管道标高、位置等，由业主相关部门索要资料），明确做法（如住宅卫生间大样画到什么程度，水表怎么设置，有什么特殊要求等），确定管道材料等等，而且要业主来文答复，作为设计依据，发生纠纷时有据可查（保护自己），并作为归档资料的一部分归档。 2.写统一技术条件，交审核人签字认可。设计依据，建筑等级，计算的方法，各个系统的技术方案（如给水系统方案是否市政水直供、水泵－水箱供水），关键的技术指标（用水定额、消防用水量等），采用的管材一定要写清楚，技术方案和设计的关键问题应该先与审核人取得一致意见，否则校审时才修改工作量太大，而且影响其它专业。 3.写计算书。这阶段先计算涉及向其它专业提资的内容，如水池容积计算，水泵选型等，计算完成后给校对人检查。 4.向各相关专业第一阶段提资，接受各专业提资。要严格按工作计划提资，一定要按质量管理体系要求填写提资单，出现问题的有据可查，避免承担不必要的责任。提资单给校对及专业负责人签字时应该提交相应部分的计算书。 5.画图，完成计算书余下内容，第二阶段提资。绘制施工图的顺序应该是大样图――平面图――系统图。画图当中注意与建筑等工种的沟通和协商，经常发生建筑修改或某专业要求修改建筑不通知其它专业的情况。 6.设计人自校。提交校审时出现图纸相互矛盾等错误是不应该
目录 1.径流系数 (3) 2.卫生器具给水额定流量和当量 (3) 3.给水计算a,k值表 (4) 4.卫生器具同时给水百分数 (5) 5.器具同时给水排水百分数 (6) 6.热水小时变化系数 (7) 7.冷水计算温度 (8) 8.饱和水蒸汽性质 (9) 9.硫酸铝和碱式氯化铝 (9) 10.滤料 (10) 11.水中杂质的粒径 (10) 12.排水管道坡度 (11) 13.清扫口设置 (11) 14.排水器具当量 (12) 15.污水管的排水能力 (12) 16.卫生器具排水负荷单位数 (14) 17.通气管的管径及许可长度计算表 (15) 18.卫生器具的设置 (17) 19.每一个卫生器具的使用人数 (18) 20.多斗系统悬吊管最大允许汇水面积 (21) 21.HYS系列中水处理成套设备主要经济技术指标 (22) 22.各种硬度单位的换算 (23) 23.软化水、除盐水、纯水在高层建筑中的使用 (24) 24.离子交换再生参数 (25) 25.离子交换树脂主要性能 (25) 26.水质预处理的标准 (26) 27.城市各类区域环境噪声标准 (27) 28.各类建筑物的水洗干污衣量 (27) 29.一个雨水斗的最大允许汇水面积 (28) 30.储水池调节容积计算 (29) 31.浇洒冲洗用水定额 (30) 32.循环给水系统补充水 (31) 33.建筑物空调冷却水用量估算指标 (31) 34.洗衣房用水量估算指标 (32) 35.各类建筑贮热水量估算 (33) 36.卫生器具一次和一小时热水用水定额及水温 (33) 37.饮用水量定额 (35) 38.高层建筑综合用水指标 (36) 39.消火栓给水系统的用水量 (37)
给排水工程量计算-案 例1
【工程概况】某职工住宅楼工程为砖混结构，共6层，层高3m，卫生间为钢筋混凝土板。给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m处。洗脸盆配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。
给水系统图（左）；排水系统图（右） 工程量计算如下（支水平是各层的水平管，支垂直是各层的垂直管）： 一、给水系统
（1）管道 DN50：1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6m DN40：3.0（垂直） DN32：3.0×2（垂直）＝6.0m DN25：3.0（垂直）＋{0.35＋0.5（支水平）＋（1.0－0.25）（支垂直）}×6＝12.6m DN20：（0.5+0.7）（支水平）×6 ＝7.2m DN15：{0.9（支水平）＋(0.5－0.25)＋（0.45－0.25）（支垂直）＋0.9＋0.7＋0.5（支水平）＋(0.5－0.35)+(0.45－0.35) （支垂直）}×6＝22.2m （2）管道支架 垂直支架：DN50：1个；DN40：1个；DN32：2个。 水平支架：DN≥32mm的无；DN50的水平管是埋地安装，不用支架。 支架重量：1×0.25＋1×0.23＋2×0.22=0.92kg （3）管道涂刷 埋地管道刷沥青漆：4.6×0.1885=0.87㎡ 管道刷银粉漆：5.0×0.1885＋3.0×0.1507＋6.0×0.1297＋12.6×0.1059＋ 7.2×0.0855＋22.2×0.0669＝5.61㎡ （4）管道冲洗、消毒 DN50（以内）：9.6＋3.0＋6.0＋12.6＋7.2＋22.2＝60.6m （5）阀门 截止阀：DN50：1个；DN15：2×6＝12个 （6）水表 螺纹水表：DN25：6个 （7）套管 钢套管：DN40：1×0.3＝0.3m；DN50：2×0.3＝0.6m；DN70：1×0.3＝ 0.3m； DN80：1×0.3＝0.3m。 刚性防水套管：DN50：1个。 二、排水系统 （1）管道
用水量计算 3.6.1 居住小区的室外给水管道的设计流量应根据管段服务人数、用水定额及卫生器具设置标准等因素确定，并应符合下列规定： 1 服务人数小于等于表3.6.1中数值的室外给水管段，其住宅应按本规范第 3.6.3、3.6.4条计算管段流量。居住小区内配套的文体、餐饮娱乐、商铺及市场等设施应按本规范第3.6.5条和第3.6.6条的规定计算节点流量； 表3.6.1 居住小区室外给水管道设计流量计算人数 注：1 当居住小区内含多种住宅类别及户内Ng不同时，可采用加权平均法计算； 2 表内数据可用内插法。 2 服务人数大于表3.6.1中数值的给水干管，住宅应按本规范第3.1.9条的规定计算最大时用水量为管段流量。居住小区内配套的文体、餐饮娱乐、商铺及市场等设施的生活给水设计流量，应按本规范第3.1.10条计算最大时用水量为节点流量； 3 居住小区内配套的文教、医疗保健、社区管理等设施，以及绿化和景观用水、道路及广场洒水、公共设施用水等，均以平均时用水量计算节点流量。 注：凡不属于小区配套的公共建筑均应另计。
3.6.1A 公共建筑区的给水管道应按本规范第3.6.5条计算管段流量和按第 3.6.6条计算管段节点流量。 3.6.1B 小区的给水引入管的设计流量，应符合下列要求： 1 小区给水引入管的设计流量应按本规范第3.6.1、3.6.1A条的规定计算，并应考虑未预计水量和管网漏失量；
2 不少于两条引入管的小区室外环状给水管网，当其中一条发生故障时，其余的引入管应能保证不小于70%的流量； 3 当小区室外给水管网为支状布置时，小区引入管的管径不应小于室外给水干管的管径； 4 小区环状管道宜管径相同。 3.6.3 建筑物的给水引入管的设计流量，应符合下列要求： 1 当建筑物内的生活用水全部由室外管网直接供水时，应取建筑物内的生活用水设计秒流量； 2 当建筑物内的生活用水全部自行加压供给时，引入管的设计流量应为贮水调节池的设计补水量。设计补水量不宜大于建筑物最高日最大时用水量，且不得小于建筑物最高日平均时用水量； 3 当建筑物内的生活用水既有室外管网直接供水、又有自行加压供水时，应按本条第1、2款计算设计流量后，将两者叠加作为引入管的设计流量。 3.6.4 住宅建筑的生活给水管道的设计秒流量，应按下列步骤和方法计算：(3.6.4-1)
给排水工程量计算方法总结 一、主要分项工程内容 1、给水工程 1.1、室内给水管网； 1.2、给水附件； 1.2.1、控制附件 1.2.2、配水附件 1.3、支架，套管，法兰。 2、排水工程 2.1、排水管网；
2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。）注：地面扫除口是未计价材料，需要单独列项。 2.3、土建类配件。 3、卫生设备 4、零星类土建工程 二、室内给水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（检查井、阀门井、水表井或外墙皮1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心； 3.3、以室内内墙皮为准。
4、注意：管道与设备的分界线，以标准图为准。 三、排水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（排水检查井或外墙皮1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心。 4、注意：管道与设备的分界线，以标准图为准。 注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准； 四、计算 1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）
2、管道垂直长：系统图（用标高计算） 3、给水附件： 3.1、控制附件：阀门等 3.2、配水附件：水龙头等。 4、套管： 4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。 4.2、钢套管： A、执行室外焊接钢管定额，以延长米计算。 B、按被穿管径加2 号确定规格。 C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。 4.3、防水套管：执行第六册定额。
目录 一. 工程量通用计量规则 （一）给排水、采暖、燃气工程 1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。 2、管道安装 1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数，内浇外砌的定额人工乘以系数。 2）“卫生器具安装”的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。（２）淋浴器的给水管道安装工程量计至阀门中心。排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。Ｂ、采用陶瓷存水弯，管长算到楼地面。（２）坐式大便器安装：管长计算到楼地面。（３）立式小便器安装：只计算其水平管道长度，立管不计。（４）挂式小便器安装：管长计算到楼地面。（５）扫除口安装：管长计算到楼地面。（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。Ｂ、带存水弯的，管长计算到楼地面下０．１Ｍ（扣除存水弯长度）。（９）洗脸盆、洗涤盆安装：Ａ、Ｓ型存水弯的，算到楼上０．１Ｍ。Ｂ、Ｐ型存水弯的，算到Ｐ弯接口点。
哈尔滨工业大学 建筑给水排水工程课程设计 徐州市某中学教学楼建筑给水排水工程设计 学生姓名张婷 学院名称市政环境工程学院 专业名称给水排水工程 指导教师 2013年10月19日
目录 1 设计说明书 (3) 1.1课程设计的原始数据： (3) 1.1.1图纸资料 (3) 1.1.2 文字资料 (3) 1.2 课程设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等) (3) 1.2.1设计任务与内容 (3) 1.2.2基本要求 (3) 1.3课程设计应完成的技术文件： (3) 1.3.1绘制图纸 (3) 1.3.2写出计算书和说明书 (4) 2 设计方案的确定 (4) 2.1 给水方式选择原则 (4) 2.1.1 给水方式的确定 (4) 2.1.2 给水系统的组成 (4) 2.1.3 给水系统布置方式 (4) 2.2 排水方式选择原则 (6) 2.2.1排水管道布置 (6) 2.2.2 排水横支管布置与敷设 (6) 2.2.3 排水立管的布置与敷设 (7) 2.2.4 横支管及排出管的布置与敷设 (7) 2.2.5 通气管的布置与敷设 (7) 2.3消火栓系统计算 (8) 2.3.1消火栓给水系统的布置 (8) 2.3.2.消火栓布置 (8) 2.3.3消火栓的分区 (8) 2.3.4消防管道布置 (9) 3 建筑给水排水设计计算书 (9) 3.1 给水系统有关计算 (9) 3.1.1用水量计算 (9) 3.1.2水表的选择 (12) 3.1.3 加压水泵的选择 (12) 3.2 消防给水系统有关计算 (13) 3.2.1 消火栓布置相关计算 (13)
给水管道平面及纵断面图设计流程 天鸿市政设计培训文件 （最后修订时间：2010.07）一、准备工作 操作步骤： 1、设置->设工程名【在HySzGxWork下创建本工程数据储备文件夹】 2、设置->出图比例【施工图纵断面图出图比例为1：2000 实施方案纵断面图出图比例为1：2000】 3、设置->文字大小【一般取3】 4、设置->标注小数位【一般取3】 5、设置->图框设置【A0~A4图框均不要“对中线、标尺线、会签栏”，全部不打勾，然后保存设置】 6、设置->管道规格【这里我们主要调整给水硬聚氯乙烯管的相关数据即可（以1.0Mpa管道为准），确定保存后，需重启鸿业市政管线程序生效】 7、设置->管线标注->管长管坡
8、设置->纵断表头->给水->用户 序号 行间距 栏类别栏名称备注实施方案施工图 1 1 2 12 设计路面标高原地面标高(m) ① 2 12 12 设计管中心标高设计管中心标高(m)
3 12 12 管顶覆土管顶覆土(m) 4 12 12 坡度及坡长坡度(%%145)及坡长(m) ② 5 12 12 管径管径管材接口基础 6 15 15 道理桩号管道桩号(m) 7 12 12 井编号节点编号 8 40 40 用户自加节点大样 ③ 9 70 70 管道小平面管道平面 ①这里选择设计路面标高类别是为了方便做纵断面设计时可以根据实际情况调整纵断面图上的地面标高 ②%%145在stedi字体中显示为千分号 ③节点大样及管道平面的行间距可以根据实际设计阶段做调整 9、设置->纵断标注【施工图桩号间隔：50 实施方案桩号间隔：100】 备注：其中步骤1、2、4、8、9在不同工程不同设计设计阶段中有不同设置，每次均需重新设置。
《底商住宅楼给排水》设计计算说明书 设计题目：商水县商业街底商住宅建筑给排水 系别：建筑环境与能源工程系 专业：建筑环境与设备工程 班级学号： 041409158 学生姓名：张闯 指导教师：余海静、王增欣、王远红、田长勋 河南城建学院 2011年12月30日 目录 第一部分课程设计任务 (3) 一、设计题目 (3) 二、设计资料 (3) 三、设计内容 (3)
四、设计成果 (3) 五、参考资料 (3) 第二部分课程设计说明 (5) 一、室内给水系统 (5) 1、给水方式的选择 (5) 2、给水系统的组成 (5) 3、给水管道的安装与敷设 (5) 二、室内消防系统 (5) 1、消火栓系统 (5) 2、自动喷水系统 (5) 三、室内排水系统 (6) 第三部分课程设计计算说明 (7) 一、室内给水系统计算 (7) （一）用水量计算 (7) （二）管网的水力计算 (7) 二、室内消防系统计算 (9) (一)消火栓布置计算 (9) （二）自动喷水灭火系统计算 (12) 三、室内排水系统计算 (13) （一）底商排水系统 (13) （二）标准住宅区的排水系统 (15) 第四部分设计小结 (16)
第一部分课程设计任务 一、设计题目 商水县商业街底商住宅楼建筑给排水设计 二、设计资料 1.该楼位于商水县商业街，地处繁华地带，是6层的底商住宅建筑，每层功能 如下：负1和1层为商场，层高3.9和3.5 米，2 层以上为住宅，层高均为2.9米。每层的卫生器具设置情况如下：地下层和一层有各一个公共卫生间，卫生器具有13个自闭式冲洗阀大便器、6个自闭式冲洗阀小便器、2
目录 一设计任务及资料概况 (3) 1 设计任务 (3) 2 设计原始资料 (3) 3 设计依据 (3) 二给水系统的设计说明和计算 (3) (一) 设计说明 1 给水方式选择 (3) 2 给水系统分区 (3) 3 给水系统组成 (3) 4 给水管道布置安装 (4) 5 管材选择 (4) (二) 设计计算 1 室内给水系统计算 (4) 三排水系统的设计说明和计算 (6) (一) 设计说明 1 排水方式选择 (6) 2 排水系统分区 (6) 3 排水系统组成 (6) 4 排水管道安装要求 (6) (二) 设计计算 1 室内排水系统计算 (6) 3 排水立管计算 (7) 四设计总结 (7) 五主要参考文献 (8) 附表1 给水管网水力计算表 附表2 排水管网水力计算表
建筑给排水系统设计与计算 一设计任务及资料概况 1 设计任务 拟建合肥市某地一六层住宅楼，设计其给排水系统，并对其进行水力计算。 2 设计原始资料 合肥市某地拟建一栋六层住宅楼，户型及卫生间的卫生器具布置见平面图。建筑层高2.9m，室内外高差为0.45m，冻土深度0.3m；城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为DN100mm，常年可提供的工作压力为0.30MPa，北侧有小区排水管道，管径为DN200。 3 设计依据 1．中国建筑标准设计研究院主编.《全国民用建筑工程设计技术措施-给水排水》，中国计划出版社，2003年。 2．上海建设和管理委员会主编. 《建筑给排水设计规范》GB50015-2003，中国计划出版社，2003年； 3．中华人民共和国建设部主编.《给水排水制图标准》GB/T 50106-2001，中国计划出版社，2002年； 4．王增长主编.《建筑给水排水工程》（第五版），中国建筑工业出版社，2005年； 二给水系统的设计说明和计算 （一）设计说明 1 给水方式选择 因为小区给水管常年可提供的工作压力为0.30MPa，而本住宅楼为6层，室外给水管网的水量、水压在一天内均能满足该楼的用水要求。所以选择该最简单、经济的给水方式，所以采用直接给水方式。 2 给水系统分区 本住宅共6层，所选卫生器具给水配件处的最大静水压力为300—350kPa，故该住宅供水不用分区。由小区管网直接供水，给水管网采用下行上给式。 3 给水系统的组成 本住宅的给水系统由引入管、水表节点、给水管道、给水附件等组成。 （1）引入管 引入管是一个建筑的总进水管，或称入户管，与室外供水管网连接，一般建筑引入管可以设一条，从建筑中部引入。对于一些比较重要的、或者档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入，以确保安全供水，当一条管出现问题需要检修时，另一条管道仍可保证供水。本设计采用一条引入管。引入管段上一般设有水表、阀门等附件。 （2）水表节点
