建筑给排水系统设计方法和步骤 1．根据建筑物的性质及给定的设计依据。确定室内与室外的给排水方案。 2．在建筑图上布置给排水立管位置。(原则：沿柱、墙角、墙面布置）布置给水干管位置。 3．在建筑图中从给水立管引水到各用水点。从各用水点将排水引入排水立管。 4．在建筑图上布置消火栓箱、消防立管、水平干管及连接消防栓管道和连接消防水泵接合器；消防水箱；消防水泵出水管。 5．绘制给水、消防管网的总系统图和排水、雨水系统图；绘制给排水详图。 6．确定最不利点的配水点及最不利点消火栓。 7．绘制计算简图——总系统图，删去部分连接管。（使得环状管网变成枝状管网计算） 8．确定计算管路，进行管段编号和确定管段流量。 9．列表进行水力计算: 10．确定系统的总水压：H=△Z+∑h+hч 11．排水(雨水)管径按最小管径法和负荷流量法(负荷面积法)查表确定。最后将计算结果标注于图纸上。並按规定布置灭火器。 12．选择生活及消防水泵，满足：Qp>Qx;Hp>H 并使工作点落在高效区内。 13．确定生活及消防水箱容积Vx=10min的室内消防水量（住宅≥6立方米；一般高层≥12立方米；大于50米的高层≥18立方米）並绘制水箱配管图。 14．确定消防水箱的高度（可提供给土建参考）若水箱出口到最不利点消火栓出口高差（高层＜7m；超高层＜15m）需要增设加压稳压设备（泵）。 消火栓系统Q≤5L/S,H——满足最不利点消火栓的灭火要求； 自喷系统Q≤1L/S， H——满足最不利点喷头出水要求。
15．确定生活水池容积；消防水池容积V=(Q内+Q外) X T 並绘制水池配管图 注：Q内—室内消防水量 Q外—室外消防水量 T—火灾持续时间 16．作水泵房工艺设计：①作平面布置②绘制管路系统图③统计材料表④写设计说明 17．整理设计图纸，统计总材料表，编写给排水工程设计说明及图纸目录。 18．整理设计计算说明书。 相关规范：《建筑给排水设计规范》；《建筑设计防火规范》
上海应用技术学院 毕业设计 课题名称某科技园A栋准甲级办公楼消防系统设计学号1010631221 学生颜佳怡 专业、年级安全工程、2010级 所在院系城市建设与安全工程学院 指导教师高洁陈茜荑 提交时间2014年5月20日 某科技园A栋准甲级办公楼消防系统设计
设计总说明：设计对象为某准甲级办公楼，项目为某置业有限公司开发的一个集商业、办公楼、LOFT办公的综合性房地产项目。其中27层准甲级办公楼每单元70-120m2，建筑高度99.9m，建筑面积33395 m2。设计使用年限为50年。 本设计的主要内容包括：（1）国内外高层建筑消防安全现状分析；（2）设计重点；（3）办公楼总平面防火设计；（4）办公楼防排烟设计；（5）办公楼安全疏散设计；（6）办公楼灭火器配置设计；（7）办公楼消火栓给水系统设计；（8）办公楼自动喷水灭火系统；（9）办公楼火灾自动报警系统设计。 本设计设计依据主要有《建筑设计防火规范》GB 50016-2006、《高层民用建筑设计防火规范》GB50045-95(2005年版)、《火灾自动报警系统设计规范》GB50116-98、《自动喷水灭火系统设计规范》GB50084-2001(2005年版)、《汽车库、修车库、停车场防火设计规范》GB50067-97、《建筑灭火器配置设计规范》GB50140-2005、《办公建筑设计规范》JGJ67-2006。 本设计对象为一类公共建筑，耐火等级为一级。设计对象与周边建筑距离9m，项目内高层建筑之间距离13m，办公楼周围设置环形消防车道。 建筑平面耐火设计根据建筑的结构和用途以及相应的规范，将建筑每层划分为一个防火分区，并把每层划分为两个防烟分区。 安全疏散路线为房间→走道→前室→楼梯间。在各防火分区设两个疏散口，走道宽度为2.2m，两个安全出口距离大于5m，安全疏散距离为12.7m。本设计每个塔楼设两部防烟楼梯，一部消防电梯。 设计对象危险等级为严重危险级，火灾类型主要为A类火灾，同时存在E类火灾。设计配置磷酸铵盐干粉手提式灭火器（MF/ABC5），最小配置灭火级别为3A，最大保护距离为15m。确定一到二十七层的灭火器设置点每层均4处，地下室设置点17处，一、三到二十七层每层灭火器均为8具，第二层4具，地下室17具。 消火栓给水系统的设计计算主要包括室外、室内消火栓系统这两个部分。室外消火栓用水量为30L/s，设置3个室外低压地上式消火栓。室内消火栓用水量为40L/s，消火栓保护半径28m，布置间距26.7m，建筑共设置5根立管。总水头损失为0.12932MPa，最不利点消火栓与消防水池最低水位之间高程差为1.0335MPa，最不利点处灭火设备的工作压力为0.20309MPa，消防水泵扬程150m，流量44.55L/s，选用XBD16.8/75-200×8型号消防泵一台，一用一备，消防水泵接合器4台。设计设置一个消防水池，有效容积为435m3，设置消防水箱，有效容积为28m3，不设增压设施。 自动喷水系统选用湿式自动喷水灭火系统。按照规范，确定其属于中危险级中的I 级危险等级。设计使用正方形喷头布置方式，确定最不利点处作用面积的位置及形状后计算得出最不利点处作用面积内喷头数14个，作用面积161.84m2，最不利点处喷头的出流量69.36L/（min ? m2）。系统设计流量为29.76L/s，管道总损失为0.51708MPa，最不利点消火栓与消防水池最低水位之间高程差为 1.0545MPa，最不利点处喷头的工作压力
给排水计算书 1．给排水设计依据: 1.《人民防空地下室设计规范》 GB50038-2005 2.《人民防空工程防化设计规范》 RFJ013-2010 3.《人民防空工程设计防火规范》 GB50098-2009 4.《人民防空工程柴油电站设计标准》 (RFJ2-91) 5.《人民防空医疗救护工程设计标准》 (RFJ005-2011) 6.《建筑给水排水设计规范》 GB50015-2003（2009版) 2．工程概况： 本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。 三．战时水箱容积计算： 1.防护单元一(二等人员掩蔽所)：
a 战时生活用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=33.8+3+0.6=37.4m3取38m3 设38T生活水箱一个：尺寸为5000×4500×2000 临战安装 b战时饮用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天 Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3 设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装 2.防护单元二(二等人员掩蔽所)： a 战时生活用水量 掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=32.2+3+0.6=35.8m3取38m3
1.建筑给水系统设计 (1) 给谁用水定额及时变化系数 (1) 最高日用水量 (1) 最大时用水量 (1) 设计秒流量 (1) 给水管网水力计算 (1) 水表的选择及水头损失计算 (5) 水表选择 (5) 给水系统所需压力 (6) 2.建筑排水系统设计 (7) 生活排水设计秒流量计算公式 (7) 排水定额 (7) 排水管网的水力计算 (7) 横管的水力计算 (7) 立管计算 (11) 3.建筑消防系统设计 (12) 消防栓布置 (12) 水枪喷嘴出所需的水压 (13) 水枪喷嘴的出流量 (14) 水带阻力 (14) 消火栓口所需水压 (14) 水力计算 (15) 消防水箱 (16)
1.建筑给水系统设计 给谁用水定额及时变化系数 已知，该办公楼预计工作人员250人，查手册可知办公楼的每人每班最高日用水量为30，小时变化系数Kh 为，使用时数8h 。 最高日用水量 d m d mq Q d d /10/L 10000402503==?==； 式中 d Q --最高日用水量，d m /3； m —用水人数； d q —最高日生活用水定额，L/（人.d ） 最大时用水量 h Q =Q p ·K h=（Q d /T ）·K h=h 设计秒流量 根据规范，办公楼的生活给水设计秒流量计算公式为： N q g g α 2.0=（L/s ） 其中，α取值，则N q g g 3 .0=， N g 为计算管段卫生器具给水当量总数，s 为一个当量。 给水管网水力计算 1、计算步骤 1) 绘制轴测图，根据轴测图选择最不利配水点，确定计算管道；
2)以计算管段流量变化处为节点，从最不利配水点开始进行节点编号，将计算 管段划分为计算管段，并标出两节点计算管段的长度； 3)根据设计秒流量公式，计算各管段的设计秒流量值； 4)进行给水管网的水力计算； 5)确定非计算管路各管段的管径。 2、水力计算 该办公楼共五层，因第五层没有用水设施，不需要考虑，只需要对第三层进行分析，找出管路的最不利点，现对JL-1,JL-2，进行编号计算，其水力计算图如下。 JL-2管路 JL-1管路
给排水管道高程测量计算方式 一、主管、主井： 1、原地面高程：施工图纸上有，没有的由施工员提供。 2、基底高程：管内底标高-垫层-管壁厚。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。回填深度：填筑顶面标高-基底高程。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。回填深度：填筑顶面标高-基底高程。 二、支管、支井： 1、原地面高程：由施工员提供。 2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管
内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。管内底标高-垫层-管壁厚=基底高程。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度（若支井在道路外面，不存在结构层就不需要减结构层厚度）。回填深度：填筑顶面标高-基底高程。
建筑给排水课程设计说明书及计算书
目录 设计依据________________________________________________________ - 0 - 设计围__________________________________________________________ - 0 - 工程概况________________________________________________________ - 0 -
生活给水系统计算________________________________________________ - 1 - 1、高层给水计算_____________________________________________ - 1 - 1）各卫生间给水系统计算表_______________________________ - 2 - 2）顶层用户给水系统干管计算表___________________________ - 9 - 3）高层用户给水系统计算表______________________________ - 11 - 2、低层给水计算____________________________________________ - 13 - 3、水表选择________________________________________________ - 17 - 4、地下室加压水泵的选择____________________________________ - 18 - 生活污水排水系统计算___________________________________________ - 19 - 1、住宅卫生间排水计算______________________________________ - 19 - 2、厨房排水计算____________________________________________ - 23 - 3、商场公共卫生间排水计算__________________________________ - 26 - 4、排水附件的设置__________________________________________ - 28 - 5、检查井的设置____________________________________________ - 29 - 6、化粪池的设置____________________________________________ - 29 - 消火栓系统计算_________________________________________________ - 29 - 1、消火栓的布置___________________________________________ - 29 - 2、消防水量________________________________________________ - 31 - 3、水枪充实水柱高度的确定__________________________________ - 31 - 4、水枪喷嘴处所需压力计算__________________________________ - 32 - 5、水枪喷嘴出流量计算______________________________________ - 32 - 6、水带阻力计算____________________________________________ - 33 - 7、消火栓口所需压力计算____________________________________ - 33 - 8、消防系统管材选择________________________________________ - 33 - 9、水力计算________________________________________________ - 33 -
给排水计算书 一、生活用水 1、用水量计算： 1000 m3/h 室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。 自动喷淋用水量：26L/S；火灾延续时间T=1hr。 2．给水方式 1)、生活给水方式： A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。生活 水池及水泵房设于D段地下室。 B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa）。 压力复核：H（34m）≥H1+H2+H3=11.75+12+10＝33.75m H1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m
计算） H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa；管道倒流防止器的局部水头损失，取0.06MPa）； H3：最低工作压力0.10MPa； 2)、水池及水箱计算： 由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。 生活冷水箱容积取58 m3,设于地下室设备房内。 消防水池容积为30×3.6×3+26×3.6×1=417.6m3（取432 m3） 市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m3，储存全部室内消防用水量。 3)、生活变频水泵计算： 生活水泵主要供给四层及四层以上部分用水： 最高日用水量为354m3/d，最大时用水量为40.50m3/hr； 高区的最高日用水量为232m3/d,生活水池的有效容积取高区的最高日用水量的25%。 生活变频调速泵组型号SHV20/SV3003F55T：Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H≥H1+H2+0.01V2/2g； H1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m；H≥33.8+15+ 1.83＝50.63米,取55米; 最不利管路水头损失计算表 序号
《公共安全技术》 课 程 设 计 专业：13级建筑电气与智能化姓名：武振国 学号： 1309151032
摘要 本论文是对一栋办公楼进行消防自动报警与联动系统的设计，系统的解释了消防系统的设计原则、依据和具体方案的实施等.本次设计针对火灾报警与消防联动控制系统展开，主要是消防系统的感应机构，即探测器、手动报警按钮、报警器、警报器、消火栓按钮等报警系统，和其执行机构，即消火栓灭火系统、火灾事故广播、防排烟系统、防火卷帘门等灭火系统及各种联动控制系统的具体设置和产品选型。充分考虑实际现场的特点，提出切实可行的方案，并根据设计说明书要求绘制了总的系统图。 关键词：办公楼火灾自动报警灭火
目录 1绪论 (1) 1.1智能建筑与消防系统 (1) 1.2消防系统工作原理 (2) 1.3消防系统的组成与分类 (3) 2消防系统设计 (4) 2.1建筑概况 (4) 2.2设计依据 (4) 2.3消防控制室 (4) 2.4系统设计 (5) 2.5火灾自动报警系统 (5) 2.5.1火灾自动报警系统的组成 (5) 2.5.2火灾自动报警系统的三种基本形式 (6) 2.5.3报警区域、探测区域及防火分区的划分 (8)
2.5.4火灾探测器 (9) 2.5.5手动报警按钮 (17) 2.5.6消火栓按钮 (18) 2.6消防联动控制系统 (19) 2.6.1水流指示器 (19) 2.6.2短路隔离器 (19) 2.6.3消防广播 (19) 2.6.4消防电话 (20) 小结 (21) 谢辞 (21) 参考文献 (22)
1绪论 1.1智能建筑与消防系统 智能建筑是现代建筑技术与现代通信技术、计算机网络技术、信息处理技术可控制技术相结合的产物。它是以建筑为平台，兼备通信、办公、建筑设备自动化，集系统结构、服务、管理及它们之间的最优化组合，想人们提供一个高效、舒适、安全、便利的建筑环境，因此，智能建筑成为当代建筑的主要特征。 随着科技的不断进步，人口的密集增长，各类建筑的快速发展，建筑规模越来越大，层次越来越高，建筑的标准也越来越高。新建的各类大厦具备人员密集、设备先进、功能众多、装饰豪华等特点，而一旦火灾发生，会给人们的生命财产造成难以估量的损失，因此，火灾自动报警和自动灭火系统已成为智能搞高层建筑不可缺少的重要组成部分。 有效检测建筑火灾、控制火灾、迅速扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。而消防作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科行列，是现代建筑中的重要内容。 消防是防火和灭火的总称。火灾报警及消防联动控制系统的主旨是以防为主，防消结合。其功能是对火灾发生进行早期探测和自动报警，并能根据火情位置，及时对建筑内的消防设备、配电、照明、广播以及电梯等装置进行联动控制，灭火、排烟、疏散人员，确保人身安全，最大限度地减少社会财富的损失。由于微电子技术、检测技术、自动控制技术和计算机技术等，在火灾报警及消防联动控制系统中的广泛应用，使得火灾探测与自动报警技术、消防设备联动控制技术有了很大的发展，而且扩大了消防自动化系统的功能范围，增加了系统自检、报警复核、探测器灵敏度自动调节、及探测器维修预报等功能，使故障能及时确认及修复，减少误报，形成了具有智能化水平的火灾报警和联动控制系统，因此也称之为智能防火系统。
给排水设计计算书
万科红三期给排水设计计算书 一、生活给水 （一）用水量计算 1、保障房140户，2人/户，250L/人·日计，则最高日生活用水量=2X250X140/1000=70(m3/d)； 2、住宅720户，3.5人/户，250L/人·日计，则最高日生活用水量 =3.5X250X720/1000=630(m3/d)； 3、公寓324户，4人/户，300L/人·日计，则最高日生活用水量 =4X300X324/1000=388.8(m3/d)； 4、办公楼建筑面积为29938.4m2，有效面积按60%建筑面积计，人均有效面积为6m2，则实际使 用人数约为3000人，50L/人·班计，则最高日生活用水量=50X3000/1000=150(m3/d)； 5、商业建筑面积为19947.27m2，有效面积按80%建筑面积计，每m2营业厅面积6L/日，则最高 日生活用水量=19947.27X0.8X6/1000=95.7(m3/d)。 本工程分2个生活水池：生活水池和商业水池各一座，其中生活水池供保障房、住宅及幼儿园使用，公寓、办公楼和商业用水由商业水池供给。 生活水池容积：(70+630 )x20%=140m3 商业水池容积：(388.8+150+95.7)x20%=126.9m3，取130m3 （二）分区计算 地块周边市政管网水压极低，除地下车库冲洗水采用直供水外，所有楼层考虑加压供水。 住宅生活给水系统分高、低两个区：
低区： 4、5栋 3~14层， 6~8栋 2~14层，保障房3~14层 高区： 4~6栋 15~32层， 7、8栋 15~31层 商业给水系统分高、中、低两个区： 低区：-1~2层 中区：公寓：3~16层，办公楼3~11层（其中3层无卫生间） 高区：公寓：17~30层，办公楼12~22层 （Ⅰ）住宅低区： a)住宅： Ng4低= Ng5低=（4.75X4+4）X12=276 , Ng7低= Ng8低=（4.75X4+4）X13=299 Ng6低=（4.75+6）X2X13=279.5 b)保障房： Ng10低=4X10X12=480 查表得q4低≈4.4L/s ，q5低≈4.4L/s ，q6低≈4.4L/s ，q7低≈4.6L/s ，q8低≈4.6L/s ，管径为DN80 ；q10低≈6.52L/s ，管径为DN100 ； Ng总低=1909.5，查表得q总低=17.10L/s ，管径为DN150 ； 又∵H 低区=5+48.1+15+15=83.1m，实际值按计算值的1.05倍计，得H 低区 ≈87.3m ∴主泵DL65-16x6，工作时Q=9.0L/s，H=86m，N=15KW，3台，2用1备 辅泵DL50-15x6，工作时Q=3.8L/s，H=86m，N=5.5KW，1台 （Ⅱ）住宅高区： Ng4高= Ng5高=（4.75X4+4）X18=414 , Ng7高= Ng8高=（4.75X4+4）X17=391 Ng6低=（4.75+6）X2X17=365.5 查表得q4高≈5.6L/s ，q5高≈5.6L/s ，q6高≈5.2L/s ，q7高≈5.5L/s ，
一、现在进入这个行业的新手，除几个大院有专门的培养体系外，其余的大都要求边干边学，懵懂中就进入了这个行业，开始都很茫然，觉得啥都知道，又啥都不知如何做好，本人将这些年从事这专业的工作经验慢慢总结出来，与大家共同讨论，希望同进步 二、首先是接触项目，把项目情况搞清楚，从概况入手，先看总图，主要是一些技术指标，包括用地面积，建筑面积，容积率，绿化率，地下建筑面积，建筑层数,高度，主要道路情况，组团分布情况，周边市政道路情况等，了解后在自己的脑中过滤一下，大概形成项目的模型！如果对自己的记忆不是那么自信，也可以简明的做个笔记，做笔记这个好习惯最好能形成，这很有助于自己的提高！然后了解各建筑单体情况，包括功能类别，层数，高度，各层面积，不同功能分区情况，尽量把各建筑各层平面都看一遍，或记录或记忆，形成对项目的完整了解！ 三、其次是要了解与本项目相关的资料，主要是甲方的要求及周边市政管网情况，及当地本专业的一些地方规范.标准.规定.习惯做法等。查阅甲方提供的资料，包括招标文件，设计任务书，设计指导书，合同书等,并与甲方多沟通,与项目当地审图机构,市政部门最好能交流!准备工作做的充分可少走弯路,少犯错误! 四．接下来就是我们自己专业的工作了，第一步，是用水量的计算，手册.规范均有方法介绍，主要是用水单位数的确定，可以咨询建筑专业，如建筑不明确，需自己计算。居住类如住宅.公寓.宾馆.soho办公等按户数或套数计，数量按建筑平面统计就好了，每套或户几人，则要认真确立，住宅一般按国家统计的户均人数确立，最近一次统计的为3.1人，宾馆标准间客人数可按甲方提供，如无提供可按2床，公寓则根据面积确立，如偏向酒店，可按2人计，偏向住宅，按3.1人计，soho办公比较复杂，可分别按办公及居住人数确定。商业类按营业面积计，注意，是营业面积，可按建筑面积取0.7~0.8的折减系数，办公，餐饮等需要按面积计算人数，办公一般10~15平方（建筑面积）一人，选大还是选小，需要判断，一般如已确定办公性质，如政府.公司等办公楼可按14~15平方，如
目录 第一章室内冷水系统 (3) 一竖向分区 (3) 二用水量标准及计算 (3) 三冷水管网计算 (4) 四引入管及水表选择 (9) 五屋顶水箱容积计算 (10) 六地下贮水池容积计算 (11) 七生活水泵的选择 (11) 第二章室内热水系统 (12) 一热水量及耗热量计算 (12) 二热水配水管网计算 (12) 三热水循环管网计算 (15) 四循环水泵的选择 (16) 五加热设备选型及热水箱计算 (17) 第三章建筑消火栓给水系统设计 (18) 一消火栓系统的设计计算 (18) 二消防水泵的选择 (20) 三消防水箱设置高度确定及校核 (20) 四消火栓减压 (20) 五消防立管与环管计算 (21) 六室外消火栓与水泵接合器的选定 (21)
第四章自动喷水灭火系统设计 (22) 一自动喷水灭火系统的基本设计数据 (22) 二喷头的布置与选用 (22) 三水力计算 (22) 四水力计算 (23) 五自动喷水灭火系统消防泵的选择 (26) 第五章建筑灭火器配置设计 (28) 第六章建筑排水系统设计 (29) 一排水管道设计秒流量 (29) 二排水管网水力计算 (29) 三化粪池设计计算 (33) 四户外排水管设计计算 (34) 第七章建筑雨水系统设计 (35) 一雨水量计算 (35) 二水力计算 (36)
第一章室内冷水系统 一.竖向分区 本工程是一栋十二层高的综合建筑，给水分两个区供给。一、二、三层商场和办公室作为低区，由市政管网直接供水；三至十二层客房作为高区，由屋顶水箱供水。 二.用水量标准及用水量计算 1.确定生活用水定额q d 及小时变化系数k h。 根据原始资料中建筑物性质及卫生设备完善程度，按《建筑给水排水规范》确定用水定额和小时变化系数见下，未预见用水量高区按以上各项之和的15%计，低区按10%计。列于用水量表中。 2.用水量公式： ①最高日用水量 Q d =Σmq d /1000 式中 Qd：最高日用水量，L/d； m：用水单位数，人或床位数； q d ：最高日生活用水定额，L/人.d，L/床.d，或L/人.班。 ②最大小时生活用水量 Q h =Q d K h /T 式中 Q h ：最大小时用水量，L/h； Q d ：最高日用水量，L/d； T： 24h； K h ：小时变化系数，按《规范》确定。⑴.高区用水量计算 客房：用水单位数：324床； 用水定额：400L/（床/d）； 时变化系数Kh=2； 供水时间为24h 最高日用水量Qd=324×400=129600L/d 最高日最大时用水量Qh=Kh×Qd/24=10.8 m3/h 未预见水量:按15％计，时变化系数Kh=1. 最高日用水量Qd=129600×15％=19400L/d 最高日最大时用水量Qh=19400/24=0.81 m3/h ⑵.低区用水量计算 办公：用水单位数：442×2×60％/7=76人 用水定额50L/（人*班） 时变化系数Kh=1.5

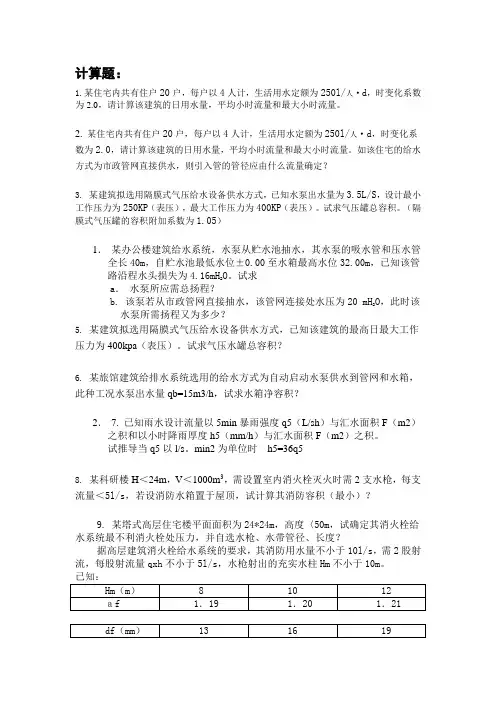

1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。 2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。 3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。求该楼引入管中的设计秒流量以及横支管的设计秒流量。 4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。 5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。 6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求： ●水泵所应具有的总扬程； ●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为 20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？ 7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。 8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个， 9．某公共建筑物三层。按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
给排水设计过程与注意事项——新手必读(一 对于刚从事给建筑排水设计的新手往往只知道要查规范去画图,而对一个工程如何展开、各专业如何提资协作~直到竣工验收,并没有一个清晰准确的认识。为了让大家更快进入设计师的角色,收集了一些资料在此奉上! 流程介绍分为设计阶段(项目建议书—可行性研究报告—初步设计—施工图设计—施工图审查、消防审查、人防审查和施工阶段(图纸会审——工地处理——竣工验收。 一、工作阶段划分 1、设计阶段:项目建议书——可行性研究报告——初步设计(扩初设计——施工图设计——施工图审查、消防审查、人防审查。 2、施工阶段图纸会审——工地处理——竣工验收。 二、设计工作流程 施工图绘制按下面八个步骤进行,根据情况也可交叉进行: 1、召集各专业开会,确定互相提资时间,列出工作计划,建筑设计人员提供平面、立面、剖面。水专业提资应分3个阶段,第一阶段提管井位置、面积,电容量,水池容积,设备房面积等,一般时间在一周之内;第二阶段提设备房布置,消火栓、湿式报警阀、水流指示器位置等,一般时间在中前期,约2~3周;第三阶段向概算专业提设备材料表,一般在出图前一周。其它专业应向本专业提的资料必须明确提资时间并写入工作计划。第一阶段空调应提供空调补充水量,第二阶段建筑应该提供卫生间大样,时间也是在中前期,使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制,提资的时间一定要坚持尽早。第一次建筑提资一般比较简单,在做第一阶段提资的同时,仔细看一次图纸,不清楚的地方一定要问,设计范围要明确,管井分布面积要落实。还要着手写联系函给业主要求提供相关资料(如市政自来最低水压、管径、位置,市政排雨水管道标高、位置等,由业主相关部门索要资料,明确做法(如住宅卫
某办公楼消防给水系统设计 摘要：消火栓、自动喷水灭火系统是扑救、控制建筑初期火灾的最为有效的灭火设施，是应用最为广泛、用量最大的水灭火系统。消火栓系统是以水为介质，用于灭火、控火和冷却防护等功能的消防系统。自动喷水灭火系统及其组件的技术参数选定直接关系到自动灭火系统扑救、控制建筑初期火灾的成功率，是自动喷水灭火系统效能发挥的关键。本文将以一栋办公楼为例，简述消火栓和自动喷水灭火系统设计中的参数选取及计算方法。 关键词：消火栓、自动喷水、灭火、水压、水量 某十二层的办公楼,总高60.45米。地下一层为汽车库及设备用房,消防水池及消防泵房设置在地下一层，其消防储水池总容积594m2，消防水箱间设在顶层。整座大楼为一类高层公共建筑。 一、室内消火栓系统 本工程室内消防水量40L/S。储存火灾延续时间3小时用水。建筑物各层设置消火栓，各层均成环状管网布置。消防泵房和消防水池设在地下一层，消防泵选用（Q=40L/S H=100m N=75Kw）两台，一用一备，选用智能型工频控柜。消防水箱间设在屋顶机房层，消防水箱储存10分钟的消火栓用水量，水箱间内同时设置一套消防稳压装置，以满足消火栓系统的顶部若干层火灾初期压力不足。本工程消火栓采用单出口，栓口DN65、水枪φ19、水龙带长度为25m。消火栓箱内设置启动水泵按钮及消防卷盘，且设有保护按钮的设施。 消火栓加压泵选型计算： 消火栓栓口水压计算： 公式：Hxh=Hd+ Hq+ Hsk=Ad *Ld* q2xh+ q2xh/B+ Hsk 式中Hxh——消火栓栓口的最低水压（Mpa）； Hd——消防水带的水头损失； Hq——水枪喷嘴造成一定长度的充实水柱所需水压； Ad——水带的比阻，水带口径65mm时衬胶水带的比阻值为0.00172； Ld——水带的长度(m)，取25m； qxh——水枪喷嘴射出流量（l/s），取5（l/s）； B——水枪水流特性系数，喷嘴直径19mm，取值1.577；
一. 给水计算: (一)横支管计算: 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 g N α2.0=g q 式中： q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2.0 建筑类型：办公楼、商场 1．支管1： 计算结果： ２．支管2： 计算结果：
（二）立管计算： 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 g N α2.0=g q 式中： q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2.0 建筑类型：办公楼、商场
计算结果： (三) 水表水头损失值计算: (1)旋翼式水表: K b =Q2 max /100 Q max 为水表的过载流量,(m3/h或L/S) h d =q g 2/K b K b 为水表的特性系数 q g 2为计算管段的给水设计流量,(m3/h或L/S,和Qmax相
同) h d 为水表的水头损失,kPa 公称直径mm(DN) 32 Q max(m3/h) 12 100 100 K b 1.44 q g(m3/h) 4.752 h d 15.6816 二．污水计算： （一）横支管计算： 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 max α12.0q N q p p += 式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数 q max -计算管段上最大一个卫生器具的排水流量（L/s ） α-根据建筑物用途而定的系数：2.0 计算结果：
出水、排水和水位的要求 消防水池的出水。排水和水位因符合下列要求： 1、消防水池的出水管应保证消防水池的有效容积能被全部利用 2.、消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等 3、消防水池应设置溢流水管和排水设施，并应采用间接排水 条文说明 4.3.9本条为强制性条文，必须严格执行，消防水池的技术要求 1、消防水池是出水管的设计能满足有效容积被全部利用是提高消防水池的有效 利用率。减少死水区，实现节地的要求 消防水池（箱）的有效容积是设计最高水位至消防水池（箱）最低有效水位之间的距离，消防水池（箱）最低有效水位是消防水泵水喇叭口或水喇叭口以上0.6m 水位，当消防水泵吸水管或消防水箱出水管上设计防止旋流器时，最低有效水位为防止旋流器顶部以上0.2m 2.消防水池设置水位的目的是保证消防水池不因放空或各种因素漏水而照成的有效灭火水源不足的技术措施 3、消防水池溢流和排水采用见接排水的目的是防止污水倒灌污染消防水池内的 水 提示： 1，消防水池（箱）的有效容积可根据有效水深计算 2、喇叭口吸水管也可以在最低有效水位上方出池壁 3 在逆流水位、最低有效水位时应报警 4、水位位于正常水位的50~100mm时，应向消防控制中心或值班室报警消防水泵启动后低于正常水位时报警应停止 5、室外水池的就地水位显示装置可采用电子显示装置 消防水池容积的计算 （1）计算公式 有效容积为：V=3.6*(∑QPtp-Qbtb） V——消防水池的有效容积（m3）
QP——消火栓、自喷等自动灭火系统的设计流量（L/s） Qb——补水流量（L/s） t——火灾延续时间（H） （2）计算步骤 1、根据建筑类别和火灾危险性，确定消火栓延续时间：自动喷淋灭火系统火灾延续时间为1h 补水时间取最大值 2、根据建筑类别和规模。确定室外消火栓和室内消火栓的设计流量 3 、注意计算出消防水池容积与规定值要进行比较不应小于100m3 仅有消火栓系统时不应小于50m3
