技术交底记录
2.5.1.1 管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。
2.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
2.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。
2.5.2 管路暗敷设：
2.5.2.1 现浇混凝土墙板内管路暗敷设：
管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用"管帽"预留管口，待拆模后取出"管帽"再接管。
2.5.2.2 现浇混凝土楼板管路暗敷设：
根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用"管帽"预留管口，拆模后取出管帽再接管。
扫管穿带线：
对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。
对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。
3 质量标准
保证项目：
阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高
温和易受机械损伤的场所明敷设。
检查方法：检查测试资料，观察检查。
基本项目：
3.2.1 管路连接紧密，管口光滑，保护层大于15mm，使用胶粘剂连接紧密、牢固。
3.2.2 盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。
3.2.3 管路保护应符合以下规定：
穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。
4 成品保护
剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。
" 管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。
在混凝土板剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面碰孔洞。
配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。
5 应注意的质量问题
保护层<15mm管路有外露现象，应将管槽深度剔到倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。
稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。
由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。
管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径）。煨弯应按要求进行操作其弯
注:本记录一式两份,一份交接受交底人,一份存档.
1.总则 1.1适用范围 适用于公用建筑、工厂、住宅等建筑物的电气配管，可用于砼结构中，也可明装于室内及吊顶等场所，适用于室内或有酸、碱等腐蚀介质场所的照明配管敷设安装，不得在40°C以上的场所和易受机械冲动、摩擦等场所敷设。1.2编制依据 《建筑电气工程施工质量验收规范》GB50303---2002 2.施工准备 2.1技术准备 2.1.1熟悉图纸，了解设计图的内容，图纸会审工作已完成并形成记录。 2.1.2准备施工机具、材料。 2.1.3确定施工方法，编制施工技术措施。 2.1.4施工前已做技术交底，作业指导书已完成。 2.2材料准备 2.2.1使用的PVC管必须具有阻燃、耐冲击性，其氧指数不得低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。 2.2.2管子内、外壁应光滑，无凸棱、凹陷、针孔及气泡等缺陷，管壁厚度均匀一致。 2.2.3所有使用的配件应为使用配套的塑料制品如：灯头盒、开关（插座）盒、接线盒、管接头、管箍等。 2.2.4所使用的各种盒不应有损坏现象。 2.3主要机具（设备）准备
2.3.1铅笔、皮尺、水平尺、卷尺、粉线袋等。 2.3.2手锤、凿子、钢锯、锯条、半圆锉等 2.3.3弯管弹簧、剪管器、电锤等。 2.3.4开孔器、电炉子、绝缘手套、工具袋、高凳、人字梯。 2.4作业条件 2.4.1在配合砼结构施工时，已完成管路、配件、预埋件、支架的预埋。 2.4.2在装修前根据土建给出的水平线及抹灰厚度及管道走向，按设计图进行布管前的准备工作，如弹线、按预埋件等。 2.4.3涂刷完毕后，方可进行管路敷设及盒、箱的安装。 3.施工工艺 3.1工艺流程 预制支、吊架及弯管——测量盒、箱及管路固定点的位置——管路固定件安装——管路敷设——管路及盒、箱连接——变形缝做法。 3.2 操作工艺 3.2.1弯管的制作方法：可分为热煨法和冷煨法 由于其材料要求，在弯管的时的外界环境温度不得低于-15°C。 (1)冷煨法 适用于Ф15～Ф25的管径的管子在常温下的弯制。注意要使用及管径相匹配的弯管弹簧，不得以小代大。在弯曲较长时先将铁丝在弯管弹簧上栓好，以便弯完后将弹簧拉出。低温施工弯管时，可先用布将管子需要弯曲的部位摩擦生热后再进行煨制。
工程名称施工班组 分部分项工程名称PVC管预留预埋班组长签字 交底时间 主要成员签字交底人签字 交底内容一、施工准备 组织施工人员熟悉施工图纸及现场，组织材料及施工机具进场。 1、作业条件 a.各层水平线和墙厚度线弹好，配合土建施工。 b.预制混凝土板上配管，在做好地面以前弹好水平线。 c.现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合 土建施工。 d.随墙（砌体）配合施工立管。 e.随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。 2、材质要求 a. PVC管的材质必须合格，氧指数大于等于27％，设计有特殊要求时还必须符合设计要求。 进场材料必须有产品合格证，以及有效的氧指数检测报告。 b. PVC管及其配件必须由阻燃处理的材料制成，塑料管外壁应有间距不大于1m的连续 阻燃标记和制造厂标。 c. 外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。 d. 用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。 e. 各种附件如灯头盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。 3、工器具 a. 铅笔、钢卷尺、钢锯、锯条、弯管弹簧、剪管器、钢锉、电炉、胶带、细铁丝、钢筋钩； b. 手锤、錾子皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋； c. 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。 二、操作工艺 1、PVC管冷弯方法 对于直径在25ｍｍ以下的管路，使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入 需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置， 两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不 能用力过快过猛，以免管路发生变形。对于直径在32ｍｍ以上的管路，使用弯管弹簧会有一定困难，这时可以使用热煨法，首先将弯管弹簧插入管内（对规格较大的管路，没有配套的弯管弹簧时，可 以把细砂灌入管内并振式，堵好两端管口），然后用电炉或热风机对需要弯曲部位进行均匀加热， 加热到可以弯曲时，将管子的一端固定在平整的木板上，逐渐煨出所需要的弯度，然后用湿布抹擦 弯曲部位使其冷却定型，直径在32mm以上的管路或使用成品弯头。明装管应大于4倍管的外径，暗
管内配线工程技术交底 一、施工准备 （一）材料要求 1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。 2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。 3、护口：根据管子直径的大小选择相应规格的护口。 4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。 5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。 6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。 7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。 （二）主要机具 1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。 2、万用表、兆欧表。 3、放线架、放线车、高凳。 4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。 （三）作业条件 1、混凝土结构工程必须经过结构验收和核定。 2、砖混结构工程必须初装修完成以后。 3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。 4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303)的规定 三、工艺流程
选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测 四、施工工艺 （一）选择导线 1、根据设计图纸要求,正确选择导线规格、型号及数量。 2、穿在管内绝缘导线的额定电压不低于450Ⅴ。 3、导线的分色:穿入管内的千线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。 （二）穿带线 1、带线用φ1.2～φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。 2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm 的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。 3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。 （三）扫管 将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。 （四）带护口 按管口大小选择护口,在管子清扫后,将护口套入管口上。在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。 （五）放线及断线 1、放线前应根据图纸对导线的品种、规格、质量进行核对。 2、放线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。 3、断线:剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。 （六）导线与带线的绑扎 1、当导线根数为2～3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。
建筑排水硬聚氯乙烯管道工程技术规程 Technical Specification of PVC-U Pipe Work for Building Drainage CJJ/T 29-98 目录 1?总则 2 术语 3 设计 3.1 管道布置 3.2 管道水力计算 4 施工 4.1 －般规定 4.2 备料 4.3 管道粘接 4.4 埋地管铺设 4.5 楼层管道安装 5 验收 附录A 横管水力计算图 本规范用词说明 主编单位: 上海建筑设计研究院? 批准部门: 中华人民共和国建设部 施行日期: 1999年4月1日 1?总则 1.0.1?为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全适用、确保质量，制订本规程。 1.0.2 本规程适用于建筑高度不大于100m的工业与民用建筑物内连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活排水管道的设计、施工及验收。 1.0.3 建筑排水硬聚氯乙烯管道的管材和管件应符合现行的国家标准《建筑排水用硬聚氯乙烯管材》（GB ／T5836.1）、《排水用芯层发泡硬聚氯乙烯管材》（GB／Tl6800）和《建筑排水用硬聚氯乙烯管件》（GB ／T5836.2）的要求。 1.0.4 建筑排水硬聚氯乙烯管道工程的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。 2?术语 2.0.1?防火套管 Fire stoping sleeves 由耐火材料和阻燃剂制成的，套在硬聚氯乙烯管外壁可阻止火势沿管道贯穿部位蔓延的管子。 2.0.2 阻火圈 Firestops Collar 由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁的套圈。火灾时，阻燃剂
表C2-1 工程名称交底日期 施工单位水电队分项工程名称PVC管道安装交底提要PVC管道安装 交底内容： 1范围：本工艺标准适用于民用及一般工业建筑室内雨水管道安装工程。 2原则:严格按照施工图及《建筑给水排水及施工质量验收规范》进行施工. 3 施工准备 3.1 材料要求： 3.1.1 管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。 3.1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 3.1.3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。 3.2 主要机具： 3.2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。 3.3 作业条件： 3.3.1 埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。 3.3.2 暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 3.3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。 4 操作工艺 4.1 工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验 4.2 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。 审核人交底人接受交底人
技术交底记录 2011年6月 20日 分项工程名称 交底内容 一、施工准备 1.1 材料要求： 1.1.1 绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。 1.1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。 1.1.3 护口：应根据管径的大小选择相应规格的护口。 1.1.4 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线 钮。 1.1.5 LC 型压线帽：具有阻燃性能氧指数为 27%以上，适用于 铝导线 2.5mm 2、 4mm 2 两 种，适用于 铜导线 1mm 2至 4mm 2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选 择使用 （铝导线用绿、蓝 ；铜线用 黄、白、红 ）。 1.1.6 套管：有铜套管，铝套管， 铜铝过渡 套管三种，选用时 应采用与 导线材质，规格相 应的套 管。 1.1.7 接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。 1.1.8 焊锡：由锡、铅和锑等元素组合的低熔点（ 185～260℃ ）合金。焊锡制成条 状或丝 状。 1.1.9 焊剂：能清除污物和抑制工 件表面氧 化物。一般焊接应 采用松香 液，将天然松香溶 解在酒 精中制成乳状液体 ，适用于 铜及铜合金焊件。 1.1.10 辅助材料 ：橡胶（ 或粘塑料）绝缘带 、黑胶布、 滑石粉、布条等。 1.2 主要机具： 1.2.1 克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。 1.2.2 电炉、锡锅、锡斗、锡勺、电烙铁。 1.2.3 一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。 1.3 作业条件： 1.3.1 配管工程或线槽安装工程配合土建结构施工完毕。 1.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。 1.3.3 配合土建工程顶棚施工配管或线槽安装完毕。 二、操作工艺 管口带护口 → 导线连接 → 2.2 选择导线： 2.2.1 应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。 2.2.2 相线，中性线及保护地线的 颜色应加 以区分，用淡蓝颜 色的导线 为中性线，用黄绿 颜色相 间的导线为保护地 线。 2.3 清扫管路： 2.3.1 技 1-5 工程名称 华信学院附属 幼儿园 分部工程 建筑电气 电线、电缆管 内穿线 2.1 工艺流程 选择导线 导线与带线的绑扎 线路绝缘摇 放线与断线 →
技术交底记录
2.5.1.1 管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。 2.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。 2.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。 2.5.2 管路暗敷设： 2.5.2.1 现浇混凝土墙板内管路暗敷设： 管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用"管帽"预留管口，待拆模后取出"管帽"再接管。 2.5.2.2 现浇混凝土楼板管路暗敷设： 根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用"管帽"预留管口，拆模后取出管帽再接管。 扫管穿带线： 对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。 对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。 3 质量标准 保证项目： 阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高

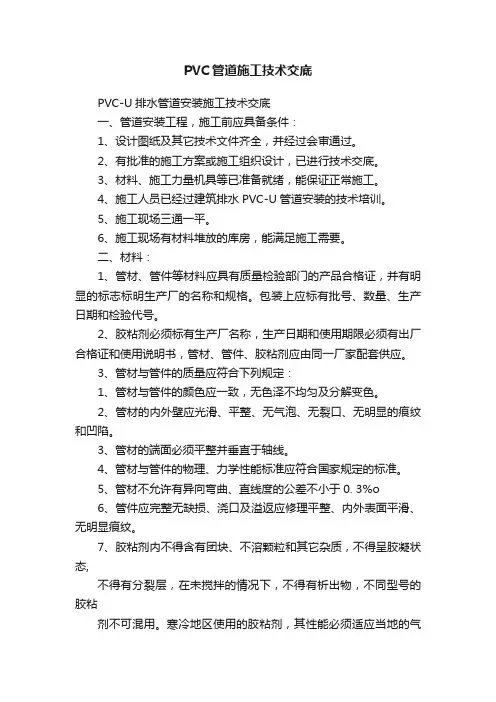

PVC-U排水管道安装施工技术交底 一、管道安装工程，施工前应具备条件： 1、设计图纸及其它技术文件齐全，并经过会审通过。 2、有批准的施工方案或施工组织设计，已进行技术交底。 3、材料、施工力量机具等已准备就绪，能保证正常施工。 4、施工人员已经过建筑排水PVC-U管道安装的技术培训。 5、施工现场三通一平。 6、施工现场有材料堆放的库房，能满足施工需要。 二、材料： 1、管材、管件等材料应具有质量检验部门的产品合格证，并有明显的标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。 2、胶粘剂必须标有生产厂名称，生产日期和使用期限必须有出厂合格证和使用说明书，管材、管件、胶粘剂应由同一厂家配套供应。 3、管材与管件的质量应符合下列规定： 1、管材与管件的颜色应一致，无色泽不均匀及分解变色。 2、管材的内外壁应光滑、平整、无气泡、无裂口、无明显的痕纹和凹陷。 3、管材的端面必须平整并垂直于轴线。 4、管材与管件的物理、力学性能标准应符合国家规定的标准。 5、管材不允许有异向弯曲、直线度的公差不小于0.3%。 6、管件应完整无缺损、浇口及溢返应修理平整、内外表面平滑、无明显痕纹。 7、胶粘剂内不得含有团块、不溶颗粒和其它杂质，不得呈胶凝状态，不得有分裂层，在未搅拌的情况下，不得有析出物，不同型号的胶粘
