超级电容选取计算

超级电容选取计算

在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。

C(F)：超电容的标称容量；

R(Ohms)：超电容的标称内阻；

ESR(Ohms)：1KZ下等效串联电阻；

Vwork(V)：正常工作电压

Vmin(V)：截止工作电压；

t(s)：在电路中要求持续工作时间；

Vdrop(V)：在放电或大电流脉冲结束时，总的电压降；

I(A)：负载电流；

超电容容量的近似计算公式，

保持所需能量=超级电容减少的能量。

保持期间所需能量=1/2I(Vwork+ Vmin)t；

超电容减少能量=1/2C(Vwork2 -Vmin2)，

因而，可得其容量(忽略由IR引起的压降)

C=(Vwork+ Vmin)It/( Vwork2 -Vmin2)

举例如下：

如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？

由以上公式可知：

工作起始电压Vwork＝5V

工作截止电压Vmin＝4.2V

工作时间t=10s

工作电源I＝0.1A

那么所需的电容容量为：

C=(Vwork+ Vmin)It/( Vwork2 -Vmin2)

=(5+4.2)*0.1*10/(5*5 -4.2*4.2)

=1.25F

根据计算结果，可以选择5.5V 1.5F电容就可以满足需要了。

实例：

假设磁带驱动的工作电压5V，安全工作电压3V。如果直流马达要求0.5A

保持2秒（可以安全工作），问需要选用多大容量的超级电容？

解： C=(Uwork+ Umin)It/(Uwork*Uwork -Umin*Umin)

＝（5+3）*0.5*2／（5*5-3*3）

＝0.5F

因为5V的电压超过了单体电容器的标称工作电压。因而，可以将两电容器串联。如两相同的电容器串联的话，那每只的电压即是其标称电压2.5V。

如果我们选择标称容量是1F的电容器，两串为0.5F。考虑到电容器－20％的容量偏差，这种选择不能提供足够的裕量。可以选择标称容量是 1.5F 的电容器，能提供1.5F/2=0.75F。考虑－20％的容量偏差，最小值1.2F/2＝0.6F。这种超级电容器提供了充足的安全裕量。大电流脉冲后，磁带驱动转入小电流工作模式，用超电容剩余的能量

MTBF寿命计算公式

寿命计算公式 MTBF （平均间隔失效时间）预估 概述 MTBF之计算系依据军用手册MIL-HDBK-217F “电子设备之可靠性预估” 来 进行，此部份涵盖了电子零件实际的应力关系、失效率。MIL-HDBK-217 的基 本版本将保持不变，只有失效率的资料会更新。在评估过程之前，应确定各元 器件的相关特性（如基本失效率、质量等级，环境等级等等）。 定义 “MTBF”的解释为“平均间隔失效时间”而MTBF是由MIL-HDBK- 217E.F计算，以25 C环境温度为参考温度。 电解电容寿命预测 Rubycon 品牌的电解电容的寿命计算公式 L X=Lr X2【（T°-Tx）/1°】X2（A r s/Ao- A Tj/A） L X预测寿命（Hr）, Lr：制造商承诺的在最高工作温度（To）及额定纹波电流（Io）下的寿命， To：最高工作温度一105C或85C, Tx:实际外壳温度（C）, △Ts：额定纹波电流（Io）下的电解电容中心温升「C）, △Tj:实际纹波电流（lx）下的电解电容中心温升（C）, A: A= 10 —0.25XZTj,（0

Io：额定的纹波电流值（Arms）, R:电解电容的等效串连阻抗（Q）, S:电解电容的表面积（cm2）, S=dDX（D+ 4L）/4 , B：热辐射常数，一般取3= 2.3 X1O-3XS0.2, D:电解电容的截面积的直径（cm）, L:电解电容的高度（cm）, nichicon品牌的电解电容的寿命计算公式 2 L X= Lr X2【（To-Tx）/10] x21-（Ix/Io ）/K, K:温升加速系数，二10—6X（Tx—75 C）/30 （Tx W75C 时，K 值 取 10） 其余字符的表达含意同上。 其余品牌的电解电容的寿命计算公式 2 b= L r X2【（To-Tx）/10]眾1-（Ix/Io ） ] XZTo/10 △To：最高工作温度下的电解电容中心容许温升（取△T o= 5C）, K= 2,纹波电流允许的范围内；K= 4,超过纹波电流允许的范围时。

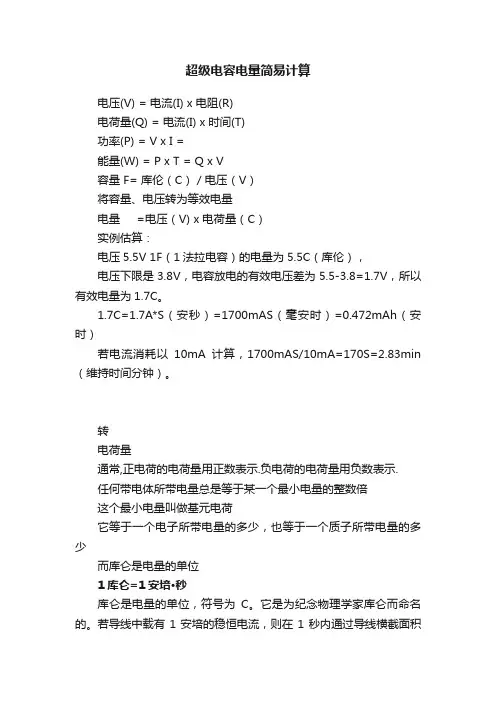

超级电容电量简易计算

超级电容电量简易计算 2011-05-21 00:49:18| 分类：默认分类 | 标签： |字号大中小订阅 电压(V) = 电流(I) x 电阻(R) 电荷量(Q) = 电流(I) x 时间(T) 功率(P) = V x I = 能量(W) = P x T = Q x V 容量 F= 库伦（C） / 电压（V） 将容量、电压转为等效电量 电量 =电压（V) x 电荷量（C） 实例估算： 电压5.5V 1F（1法拉电容）的电量为5.5C（库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V，所以有效 电量为1.7C。 1.7C=1.7A*S（安秒）=1700mAS（毫安时）=0.472mAh（安时） 若电流消耗以10mA计算，1700mAS/10mA=170S=2.83min（维持时间 分钟）。 转 电荷量 通常,正电荷的电荷量用正数表示.负电荷的电荷量用负数表示. 任何带电体所带电量总是等于某一个最小电量的整数倍 这个最小电量叫做基元电荷 它等于一个电子所带电量的多少，也等于一个质子所带电量的多少 而库仑是电量的单位 1库仑=1安培·秒 库仑是电量的单位，符号为C。它是为纪念物理学家库仑而命名的。若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。 库仑不是国际标准单位，而是国际标准导出单位。一个电子所带负电荷量e＝ 1.6021892×10^19库仑（元电荷）， 也就是说1库仑相当于6.24146×10^18个电子所带的电荷总量。 电荷量的公式： C=It（其中I是电流，单位A ；t是时间，单位s） 电量 电量表示物体所带电荷的多少。

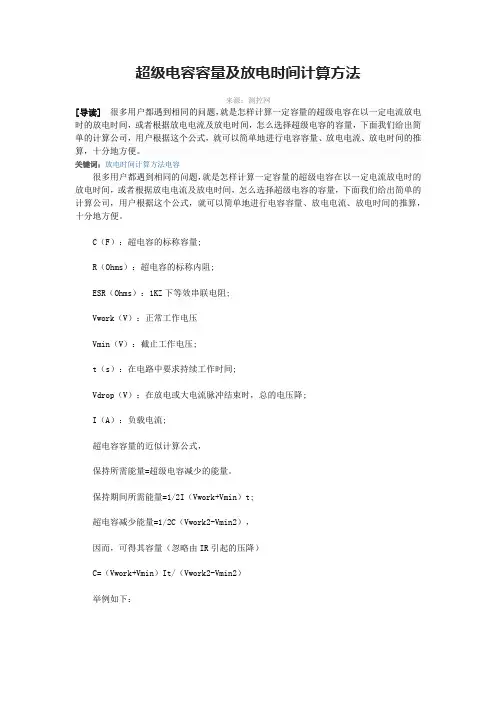

超级电容容量及放电时间的计算方法
