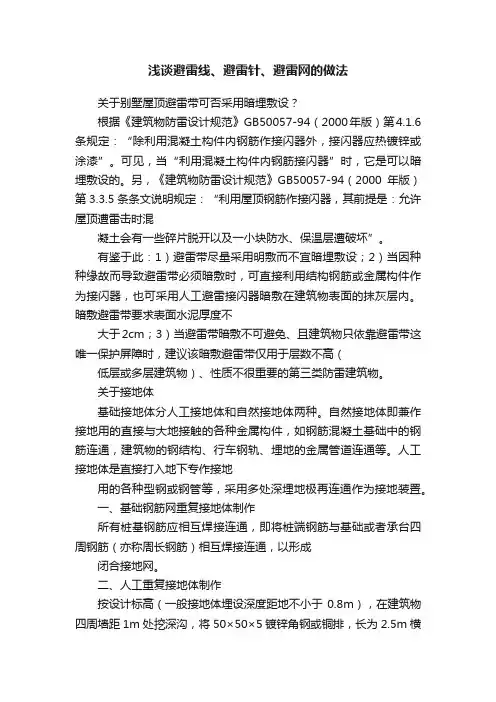

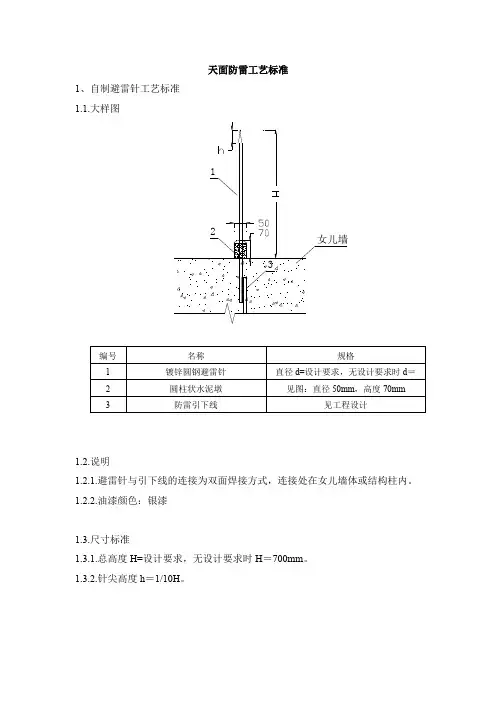

避雷针在女儿墙上的安装图

塔吊避雷针制作与安装方案

塔吊避雷针制作与安装 方案 内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)

避雷针制作与安装方案 1、所有金属部件必须镀锌,操作时注意保护镀锌层。 2、采用镀锌钢管管制作针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 3、避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 4、焊接要求焊接应采用搭接焊,其搭接长度必须符合下列规定: 5、扁钢为其宽度的2倍(且至少3个棱边焊接)。 6、圆钢为其直径的6倍。 7、圆钢与扁钢连接时,其长度为圆钢直径的6倍。 8、避雷针一般采用圆钢或钢管制成,其直径不应小于独立避雷针直径为19mm 镀锌圆钢。 9、防雷接地体采用4*40mm镀锌扁铁与桩主筋焊接,接地电阻不得大于1欧姆; 10、避雷引下线采用35mm2铜芯线,一端与镀锌扁铁用M10螺栓锚固,上端与塔帽避雷针锚固,避雷针采用直径20镀锌钢管,下焊70*70*5镀锌角钢,针尖采用直径16镀锌圆钢磨尖,安装长度高于塔帽1米。。 11、保护接地与塔吊连接:在塔基底座上焊一只M12的螺栓,保护接地线一端固定在螺栓上,一端固定在开关箱箱内保护接地端子板上,该线直径与塔吊进线同截面。 避雷针制作与安装注意的质量问题:

焊接处一不饱满,焊药处理不干净,漏刷防锈漆。应及时予以补焊,将药皮敲掉,刷上防锈漆。 针体弯曲,安装的垂直度超出允许偏差。应将针体重新调直,符合要求后再安装 独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。 其距离应大于3m,当小于3m时,应采取均压措施或铺设卵石或沥青地。特别注意: 1.当遇到雷电大风大雨及恶劣天气时,拉掉电源总闸,严禁操作使用。 2.避雷针如果没接地将是个迎雷针,所以必须谨慎。

35KV谢拔线更换绝缘子及加装避雷器施工方案

35KV谢拔线更换绝缘子及加装避雷器施 工方案 一、 工程简述 本工程根据公司及运检部要求在 35KV谢拔线#2至#63杆更换绝缘子,其中#02、#03、#7、#14、#016、#17、#18、#30、#31、#34、#47、#49、#51、#52、57#、63#、等杆塔上新增线路避雷器及引下线安装数量共计16组。 二、 需停电线路名称: 35KV谢拔线全线停电, 三、 停电工作时间: 2016年4月19日05点 00分至4月19日 20点00分 四、组织机构 工作负责人:成碧峰 安全负责人:罗勇军 材 料 员:黄建军、张丞 工作班成员:技工:黄小春、李伟、姜继求、姜先弟、姜小琰、张维顶、唐仁昌、滚阶你、唐灵华、周伟、张映蓝、曾寿平、李佐军、李左银、杜全波、肖湘滔、肖立方、成志强、李慧良、李慧才、罗贵平、池桥明、李延旭、钟先禄、朱旺、许小兵、熊小源。民工:姜继银、姜大甫、李伏初、姜先林、王忠友、王冬喜、王桥军、陈老杜等;全体作业人员按实际工

作进度合理调配。 车辆:湘 C 8P631、湘K Z1579、浙D A370N、湘K CC007、湘K Z0219 五、施工技术措施及人员安排 (一)施工前准备; 1、清理施工所需用的材料、设备和工器具,并提前运至施工现场,完成停电前的所有准备工作。由成碧峰申请办理施工的许可手续、工作票手续等。 2、 2016年4月17日前完成停电工作所需的材料准备工作。 人员分工: 李伟、朱旺负责在 35KV谢拔线01#杆、63#杆各装设接地一组。 1组:在 35KV谢拔线02#杆、03#、04#、05#杆更换绝缘子,并且在02#杆、03#安装避雷器及引下线由技工李伟、姜先弟及民工陈天长、张舜负责。 2组:在 35KV谢拔线06#、07#、08#杆更换绝缘子,并且在07#杆安装避雷器及引下线由技工姜继求及民工许小兵负责。 3组:在 35KV谢拔线09#杆、10#、11#杆、12#杆、13#杆更换绝缘子,并且在11#、12#杆安装避雷器及引下线由技工姜小琰、张维顶及民工姜继银负责。

避雷针塔安装方法措施

一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》(2010年版) ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器

一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》(2010年版) ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器

避雷器施工方案

避雷器施工方案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

避雷器施工方案 1.项目概况 氧化锌避雷器主要试验项目包括避雷器安装,测量绝缘电阻、测量泄漏电流。 2.施工准备 2.1避雷器额定电压与线路电压是否相同; 2.2底盘的瓷盘有无裂纹,瓷件表面是否有裂纹、破损和闪络痕迹及掉釉现象。如有破损,其破损面应在0.5cm2以下,在不超过三处时可继续使用; 2.3将避雷器向不同方向轻轻摇动,内部应无松动的响声; 2.4检查瓷套与法兰连接处的胶合和密封情况是否良好。 3.主要施工方法 3.1检查确认安全措施完备,办理工作票。 3.2搬运避雷器入水中浸泡8小时,再取出晾晒8小时。 3.3试验现场设置围栏,向外悬挂“止步,高压危险”标识牌。 3.4避雷器应垂直安装,倾斜不得大于15°。安装位置应尽可能接近保护设备,避雷器与3~10kV设备的电气距离,一般不大于15m,易于检查巡视的带电部分距地面若低于3m,应设遮栏; 3.5避雷器的引线与母线、导线的接头,截面积不得小于规定值:3~10kV铜引线截面积不小于16mm2,铝引线截面不小于25mm2,35kV及以上按设计要求。并要求上下引线连接牢固,不得松动,各金属接触表面应清除氧化膜及油漆; 3.6避雷器周围应有足够的空间,带电部分与邻相导线或金属构架的距离不得小于0.35m,底板对地不得小于2.5m,以免周围物体干扰避雷器的电位分布而降低间隙放电电压; 3.7高压避雷器的拉线绝缘子串必须牢固,其弹簧应适当调整,确保伸缩自由,弹簧盒内的螺帽不得松动,应有防护装置;同相各拉紧绝缘子串的拉力应均匀; 3.8均压环应水平安装,不得歪斜,三相中心孔应保持一致;全部回路(从母线、线路到接地引线)不能迂回,应尽量短而直; 3.9测量绝缘电阻,测量泄漏电流。

避雷针安装方法

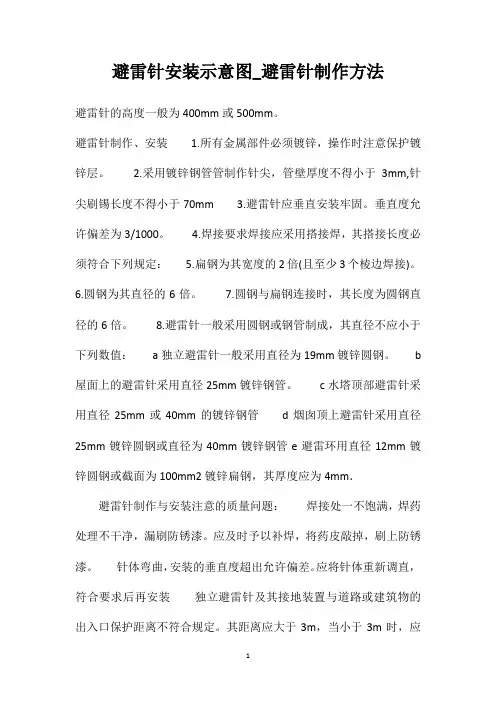

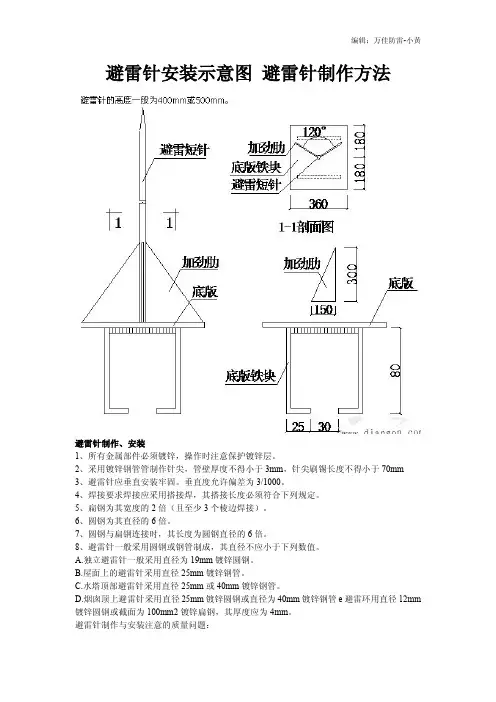

避雷针安装方法 所有金属部件必须镀锌,操作时注意保护镀锌层。 采用镀锌钢管管制作针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70m m 避雷针应垂直安装牢固。垂直度允许偏差为3/1000。 焊接要求焊接应采用搭接焊,其搭接长度必须符合下列规定: 扁钢为其宽度的2倍(且至少3个棱边焊接)。 圆钢为其直径的6倍。 圆钢与扁钢连接时,其长度为圆钢直径的6倍。 避雷针一般采用圆钢或钢管制成,其直径不应小于下列数值: a独立避雷针一般采用直径为19mm镀锌圆钢。 b屋面上的避雷针采用直径25mm镀锌钢管。 c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管 d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢,其厚度应为4mm 1、避雷针制作 1) 根据图纸要求在土建进行避雷针基础施工时 , 预埋好地脚螺栓等。 2) 按设计要求的材料所需的长度分上、中、下三节进行下料。如果针尖采用钢管制作 , 先将上节钢管一端锯成锯齿形 , 用手锤收尖后进行焊缝磨尖、涮锡 , 然后将另一端与中、下两节找直焊好。 2、避雷针安装 将支座钢板固定在预埋的地脚螺栓上 , 焊上一块肋板 , 再将避雷针立起 , 找直、找正后 , 进行点焊 , 然后加以校正 , 焊上其他三块胁板。最后将引下线焊接在底板上 , 清除药皮刷防锈漆。 3、支架安装 角钢支架应有燕尾,其埋注深度不小于100mm,扁钢和圆钢支架埋深不小于80 mm。 所有支架必须牢固,灰浆饱满,横平竖直。

防雷装置的各种支架顶部一般应距建筑物表面100mm;接地干线支架其顶部应距墙面20mm. 支架水平间距不大于1m(混凝土支座不大于2m);垂直间距不大于1.5m 。各间距应均匀,允许偏差30mm。转角处两边的支架距转角中心不大于250mm。支架应平直。水平度每2m检查段允许偏差3/1000,垂直度每3m检查段允许偏差2/1000;但全长偏差不得大于10mm。 支架等铁件均应做防腐处理。 埋注支架所有的水泥砂浆,其配合比不应低于1:2。 支架安装 应尽可能随结构施工预埋支架或铁件。 根据设计要求进行弹线及分档定位。 用手锤。錾子进行剔洞,洞的大小应里外一致。 首先埋注一条直线上的两端支架,然后用铅丝拉直线埋注其它支架。在埋注前应先把洞内用水浇湿。 如用混凝土支座,将混凝土支座分档摆好。先在两端支架间拉直线,然后将其它支座用砂浆找平找直。 如果女儿墙预留有预埋铁件,可将支架直接焊要铁件上,支架的找直方法同前。避雷针制作与避雷针安装注意的质量问题: 焊接处一不饱满,焊药处理不干净,漏刷防锈漆。应及时予以补焊,将药皮敲掉,刷上防锈漆。 针体弯曲,安装的垂直度超出允许偏差。应将针体重新调直,符合要求后再安装独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。其距离应大于3m,当小于3m时,应采取均压措施或铺设卵石或沥青地。

避雷工程施工方案设计

避雷工程施工方案 1、工艺流程 接地体→接地干线→引下线暗敷(支架、引下线明敷)→避雷带或均压环→避雷针(避雷网)。 2、接地体安装工艺 人工接地体(极)安装应符合以下规定: 1)接地体的埋设深度其顶部不应小于0.6m,角钢及钢管接地体应垂直配置。 2)垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。 3)接地体埋设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。 4)当接地装置必须埋设在距建筑物出人口或人行道小于1m时,应采用均压带做法或在接地装置上面敷设50~90mm厚度添置沥清层。其宽度应超过接地装置2m。 5)接地体(线)的连接应采用焊接,焊接处焊缝应饱满并有足 够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。 3、采用搭接焊时,其焊接长度如下: 1)镀锌扁钢不小于其宽度的2倍,三面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。 2)镀锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径不 同时,搭接长度以直径大的为准)。 3)镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。

4)镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。 4、当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。 5、采用化学方法降低土壤电阻率时,所用材料应符合下列要求: 1)对金属腐蚀性弱。 2)水溶性成分含量低。 6、所有金属部件应镀锌。操作时,注意保护镀锌层。 7、人工接地体(极)安装 1)接地体的加工 根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。 为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土质很硬时,可将尖端加工成锥形,如选用角钢时,应采用不小于40×40×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状。 2)挖沟 根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8~1m,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除。 3)安装接地体(极) 沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人

线路型避雷器的选择及安装规范 图文 民熔

线路型避雷器的选择及安装规范本文对线路避雷器的国内外现状和研究进展进行了综述。 线路避雷器已大量地安装在从配电到500kV(部分800kV)系统电压的架空输电线路上,它是降低线路雷击跳闸率的有效手段,从而提高系统的可靠性。在大多数情况下,线路避雷器是合成外套的避雷器。 小型化、智能化及高压化将会是线路避雷器今后的发展方向。随着线路避雷器的国际电工委员会(IEC)标准和国际大电网会议(CIGRE)导则的即将发布,外串间隙线路避雷器(EGLA)的应用将更加广泛。线路避雷器的应用也给输电线路的电压等级升级及紧凑型输电线路的建设带来了机遇。 避雷器:氧化锌避雷器简单介绍 氧化锌避雷器 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用 民熔HY5WZ-17/45高压氧化锌避雷器 10KV电站型金属氧化锌避雷器 民熔35KV高压避雷器 HY5WZ-51/134户外电站型 氧化锌避雷器复合型 避雷器(linearrester)通常是适用于电力线路以降低瞬态雷电冲击时绝缘子闪络危险的一种避雷器。必要时,也可以用于保护线路绝缘子之外的任何其它电器设备。 线路避雷器运行时它与线路绝缘子并联,当线路遭受雷击时,能有效地防止雷电直击输电线路所引起的故障和雷电绕击输电线路所引起的故障。 架空输电线路是电力系统的重要组成部分,由于其分布范围广,极易遭受雷击。从目前运行情况看,在国内外雷击仍然是输电线路的主要危害。

GH钢管杆避雷针安装过程图解13米15米17米19米21米25米30米避雷针塔安装步骤全过程

GH环形钢管杆独立避雷针安装过程(13米15米17米19米21米25米30米40米)避雷针塔安装步骤 GH 钢 管 杆 避 雷 针 安 装 说 明 书

1、GH环形钢管杆避雷针安装实例图及说明 2、安装前需要准备的安装工具和材料 3、装配及安装GH环形钢管杆避雷针 4、安装注意事项 1、GH环形钢管杆避雷针安装实例图及说明

2、安装前需要准备的安装工具和材料 (1)3吨以上叉车一部 (2)大活动扳手1把(适合地脚螺母用) (3)22-24开口扳手1把 (4)14-17开口扳手1把 (5)10磅铁锤1把 (6)16厘钢丝绳45米 (7)16厘钢丝绳锁头8个 (8)手拉葫芦2个(3-5吨) (9)25吨吊车一部(安装针杆用) (10)76*3.5铁管1.5米/条2条 (11)150以上9.35铁管0.6米/条6条 (12)枕木4块 3、装配及安装GH环形钢管杆避雷针 第一步:把针杆平放在地上,用直径150以上的圆钢管和枕木垫平、垫直,使两节杆在一条直线上(焊缝对焊缝)。 第二步:把主钢绳穿到杆底(每套针4条不锈钢钢丝绳,其中有1条大的为主钢绳,另外3条小的为副钢绳) 第三步:两只拉力为3-5吨的葫芦,放在针杆的两侧,两条16的钢绳按如图放置,锁好钢绳之后,两边同时缓慢均匀用力拉葫芦,套接深度为700mm左右(不同的杆体套接深度不一样)拉的时候要注意保持两节针杆在一条直线上,拉不动时,用10磅的大锤,在针杆接口处(针杆的两侧和上侧均衡用力)敲打几下,再拉紧,再敲打,直到拉紧为止。 第四步:两段或是三段针杆全部套紧后,用扳手把顶部避雷针安装上。 第五步:吊装,吊装过程注意人员安全。 第六步:焊接底线,保证接地导通。 GH-30环形钢管杆独立避雷针

架空输电线路防雷措施通用范本

内部编号:AN-QP-HT547 版本/ 修改状态:01 / 00 The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis, Implementation, Follow-Up And Interactive Correction, Summary, Etc. 编辑:__________________ 审核:__________________ 单位:__________________ 架空输电线路防雷措施通用范本

架空输电线路防雷措施通用范本 使用指引:本解决方案文件可用于对工作想法的进一步提升,对工作的正常进行起指导性作用,产生流程包括确定问题对象和影响范围,分析问题提出解决问题的办法和建议,成本规划和可行性分析,执行,后期跟进和交互修正,总结等。资料下载后可以进行自定义修改,可按照所需进行删减和使用。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中,故极易受到外界的影响和损害,其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山,输电线路长,遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段:输电线路受到雷电过电压的作用:输电线路发生闪络;输电线路从冲击闪络转变为稳定的工频电压;线路跳闸,供电中断。针对雷害事故形成的四个阶段,现代输电线路在采取防雷保护措施时,要做到“四道防

避雷针安装方案

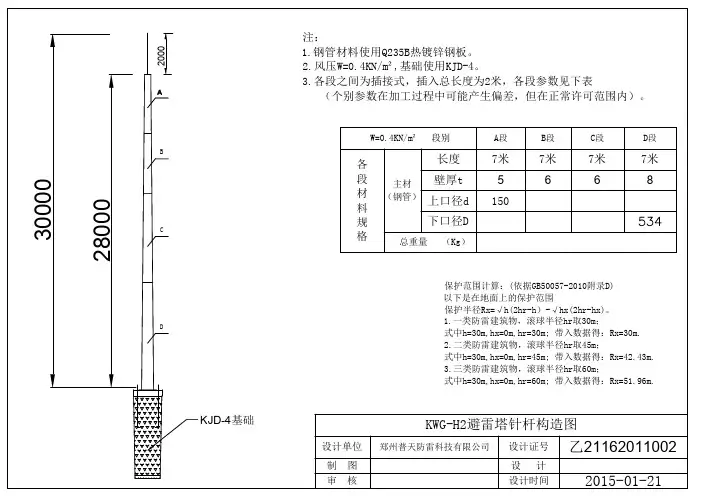

30m独立避雷针的安装施工方案独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算,大同机场35kV变电站扩建工程将安装1根30米高的独立避雷针,由于30米高的独立避雷针高度较高,重量大(1.515 T),且靠近构架和带电线路,因此,作业难度较大,特制定本施工方案。 二、施工内容及主要质量控制要点 (一)施工准备 (1)技术准备。 1)图纸会检:严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作,主要有下列几项: a. 施工图纸与设备、原材料的技术要求是否一致; b.图纸表达深度能否满足施工需要; c.施工图之间和总分图之间、总分尺寸之间有无矛盾; d.设计采用的四新在施工技术、机具和物资供应上有无困难。 2)技术交底:应按照导则规定,每个分项工程必须分级进行施工技术交底。技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。 (2)机具准备。按照施工措施要求的工器具进行准备和检查,详细见附表一。

(2)机具准备。按照施工措施要求的工器具进行准备和检查,详细见附表一。 (3)构件进场、验收及堆放。 1)构件进场时,应检查出厂合格证、构件安装说明、螺栓清单等出厂资料,以及构件的防腐质量、碰伤、变形情况,镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。 2)堆放时用道木垫起,构件不允许与地面直接接触,钢管堆放不得超过三层。 3)构件验收的质量标准:对单节钢管弯曲矢高偏差控制在L/1500,且≤5mm;单个构件长度偏差≤±3mm。 (二)基础及地脚螺栓复测 (1)复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。 (2)基础顶面的支承面、地脚螺栓位置的质量标准应符合: 1)支承面的标高偏差:≤±3.Omm; 2)支承面的平整度偏差:≤5mm; 3)相邻螺栓中心偏移:≤2.Omm。 (三)构件排杆、组装 (1)根据图纸轴线和厂家构件安装说明,制定“构件平面排杆图”。(2)构件运输、卸车排放时组装场地应平整、坚实,按照“构件平面排杆图”一次就近堆放,尽量减少场内二次倒运。 (3)排杆时应将构件垫平、排直,每段钢柱应保证不少于两个支点

110kV线路避雷器安装施工方案设计及三措

张供2014年110kV线路避雷器改造工程青牵一线、榆崇线、崇红线 施工组织方案 张家口宏垣电力实业总公司

2014年9月 批准: 审核: 校核: 编制:

一、编制依据 (1) 《110—500kV架空送电线路施工及验收规(GB5023a2005》; (2) 《建筑工程施工质量验收统一标准(GB50300-2001〉; ⑶《建设工程文件归档整理规范(GB/T50328-200); (4) 《建设工程项目管理规范(GB/T50326-20O; (5) 《110kV—500kV架空电力线路工程施工质量及评定规程(DL/T516—2002)》; (6) 《110?750kV架空送电线路设计技术规程(DL/T5092-1999》; (7) 《土方与爆破工程施工及验收规范(GBJ201-8); (8) 《建筑工程质量检验评定标准(GBJ30—88)》; (9) 《输电线路施工机具设计、试验基本要求(DL/T875-2004》; (10) 《110kV及以上送变电工程启动及竣工验收规程(DL/T782-200)〉; (11) 《国家电网公司输变电工程达标投产考核办法(2007版)》; (12) 《国家电网公司输变电优质工程评选办法(2005版)?; (13) 《电力建设安全工作规程第2部分架空电力线路(DL 5009.2—2004》; (14) 《国家电网公司电力安全工作规程电力线路部分》 (15) 《电力建设安全健康与环境评价管理办法(试行)(国家电网工[2004]488号)》; (16) 《电力建设安全健康与环境管理工作规定(国家电网工2003]168号)》; (17) 《输变电工程安全文明施工标准化工作规定(试行)(国家电网基建[2005]403号)》 (18) 《国家电网公司输变电工程安全文明施工标准化图册》 (19)《国网公司基建项目管理规定国网(基建2) 111-2014;》 (20)《国网公司基建安全管理规定国网(基建2) 173-2014;》 (21)《国网公司基建技术管理规定国网(基建2) 174-2014;》 (22)《国网公司基建质量管理规定国网(基建2) 112-2014;》

避雷针塔安装方法措施

避雷针塔设计安装方法 一、防雷避雷针安装设计施工依据 ●GB50057-1994 《建筑物防雷设计规范》(2010年版) ●GB50343-2012 《建筑物电子信息系统防雷技术规范》 ●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》 ●IEC 61024 《建筑物防雷》 ●GB50165-92 《古建筑木结构维护与加固技术规范》 ●GB/T 50314 《智能建筑设计标准》 ●YD/T926-1~3 《大楼综合布线总规范》 ●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》 ●《防雷减灾管理办法》 ●99D-501-1 《建筑物防雷设施安装》 二、整体防雷示意图纸 综合防雷系统 外部防雷措施内部防雷措施 接闪器引 下 线 屏 蔽 接 地 装 置 共 用 接 地 系 统 屏 蔽 隔 离 ( ) 等 电 位 连 接 合 理 布 线 电 涌 保 护 器 三、避雷针塔安装滚球半径计算法建筑物年预计雷击次数应按下式计算:

式中:N—建筑物年预计雷击次数(次/a); k—校正系数, 在一般情况下取1;位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物, 以及特别潮湿的建筑物取 1.5;金属屋面没有接地的砖木结构建筑物 取 1.7;位于山顶上或旷野的孤立建筑物取2; N g—建筑物所处地区雷击大地的年平均密度(次/km2/a); A e—与建筑物截收相同雷击次数的等效面积(km2)。

四、避雷针塔品牌材质分类 避雷针分为:提前放电避雷针、先导放电避雷针、限流避雷针、优化避雷针、普通避雷针 避雷针材质:不锈钢、纯铜、热镀锌、钛合金避雷针、铝材、玻璃钢避雷针、其他钢材等 避雷针品牌: 1)进口品牌:艾力高避雷针、PULSAR避雷针、OMEX避雷针、富兰

113 冷却塔避雷针安装措施

1329

1330 一、工程概况 冷却塔避雷针共12组,均匀安装在照明平台栏杆内侧;避雷针长2.3米,端部成四面锥体,并用80×8扁钢将避雷针环接,与栏杆固定牢固。 工程量具体见图纸S5304-10。 二、施工依据 1.施工图纸《冷却塔避雷装置施工图》,S5304-10。 2.《电气装置安装工程接地装置施工及验收规范》,GB50169-92。 3.《电力建设安全工作规程》。 4.《火电施工质量检验及评定标准》。 三、计量器具、工具、机械 1.计量器具:米尺 5米 1只磁力线坠 1只 2.施工机具:手锤、錾子各 1套平锉、圆锉各 1把 电工工具 1套电气焊工具各1套 3.施工机械:电焊机 1台磨光机 1台 四、施工方案 避雷针在制作厂按要求制作成品,在冷却塔浇灌144.4米至145.0米之前把避雷针固定在栏杆上,底部标高144.4米,并与引下线连接,栏杆施工完后方能进行避雷环线施工。 五、施工工艺流程 (一)准备工作 1.熟悉图纸,进行会审,明确安装方式。 2.领用符合设计、合格的材料。 3.准备合格配套的工具及安全用品。 (二)避雷针制作 1.避雷针采用Φ57×3.5mm2钢管制作,端部制成四面锥体,接合缝用电焊焊实。尖长为2倍管直径。 2.针体应整齐无弯曲,除锈干净、刷漆完整无滴流、花脸及露刷。 (三)施工工艺要求 1.避雷针与引下线的连接采用搭接焊,其搭接长度是圆钢直径的6倍以上且不少于15cm,焊接必须牢固无虚焊,并符合焊接的有关规定。 2.焊接位置应做防腐处理:表面必须除锈,并去掉焊处残留的焊药。避雷针与栏杆连接

1331 处的除锈处理与栏杆相同。 3.避雷针安装位置正确无误,垂直无歪斜弯曲,固定牢固可靠。 4.避雷针环线固定点距离少于2米并均匀,安装位置、高度正确。 5.施工过程中造成的建筑物损伤及时修复。 六、施工注意事项 1.严格遵守相应规范、验标施工,加强工艺要求。 2.做好专业间的配合工作,及时收集整理竣工资料。 3.施工前必须进行安全、技术交底,未经交底的人员严禁参加施工。 4.施工现场保持清洁,坚持文明施工。 5.电焊工持证上岗,非电工严禁接线。 七、安全注意事项 1.严格遵守安全规程施工,接受安监人员的监督,坚持安全第一、预防为主的方针。 2.进入施工现场必须正确佩戴安全帽,高空作业时扎好安全带,正确使用合格的劳动防护用品,严禁酒后上岗,带病工作。 3.严禁拆除移动现象的安全设施,危险作业设监护人,杜绝交叉作业。 4.高空作业持有高空作业证。严禁高空落物及抛掷。 5.未尽事宜严格按《安规》执行。 八、环保注意事项 1.坚持文明施工,现场做到“三无五清”,保护环境奉行预防为主的方针,在施工过程中采取措施,防止和减少粉尘、噪音,禁止随意丢弃垃圾废料,破坏施工区域环境2.在指定地点存放材料,杜绝有污染、破坏性材料的流失及泄露。 3.对施工中所造成影响环境因素及时清除,加强施工人员环境意识,加强对施工过程控制。 九、措施性材料 1.安全绳 200米 2.警戒绳 20米 3.工具包 2只4.安全带 3条

避雷针施工方案

最新资料,word文档,可以自由编辑!! 精 品 文 档 下 载 【本页是封面,下载后可以删除!】

30m独立避雷针的安装施工方案 独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算,黄金埠35kV变电站新建工程将安装2根24米和1根30米高的独立避雷针,由于30米高的独立避雷针高度较高,重量大(1.515 T),且靠近构架和带电线路,因此,作业难度较大,特制定本施工方案。 二、施工时间 此项工程总体时间计划:2008年02月15日至2008年03月16日 构件现场验收: 2008年02月16日--02月22日 构件二次运输: 2008年02月23日--02月29日 构件组装: 2008年03月03日--03月08日 构件吊装: 2008年03日10日--03月16日 三、施工内容及主要质量控制要点 (一)施工准备 (1)技术准备。 l)图纸会检:严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作,主要有下列几项: a. 施工图纸与设备、原材料的技术要求是否一致; b.图纸表达深度能否满足施工需要; c.施工图之间和总分图之间、总分尺寸之间有无矛盾;

d.设计采用的四新在施工技术、机具和物资供应上有无困难。 2)技术交底:应按照导则规定,每个分项工程必须分级进行施工技术交底。技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。 (2)机具准备。按照施工措施要求的工器具进行准备和检查,详细见附表一。 (3)构件进场、验收及堆放。 l)构件进场时,应检查出厂合格证、构件安装说明、螺栓清单等出厂资料,以及构件的防腐质量、碰伤、变形情况,镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。 2)堆放时用道木垫起,构件不允许与地面直接接触,钢管堆放不得超过三层。 3)构件验收的质量标准:对单节钢管弯曲矢高偏差控制在L/1500,且≤5mm;单个构件长度偏差≤±3mm。 (4)作业人员组织。 总负责人:梁敏技术负责人:刘杰 安全负责人:徐亚平施工负责人:何强 吊装负责人:陈刚测量负责人:毛贤德 构件组装: 技工4人,焊工2人,辅工4人。 吊装:指挥 1人,吊车司机1人, 测工2 人,登高2人。 缆风固定:8人,溜绳控制: 2人,柱就位:4人,辅工:4人。 最终校正:测工:2人,技工:4人,缆风纠偏:4 人。 (二)基础及地脚螺栓复测

输电线路避雷器的选择与安装

雷鸣闪电,是常见的自然现象。近几年来.由雷电流的分流将发生变化,—部分雷电流从避雷试验研究表明:当氧化锌避雷器阀片受潮或于环境条件的不断劣化,雷击引起的输电线路掉闸故障也日益增多,不仅影响设备的正常运行,而且极大地影响了日常的生产、生活。雷击已成为影响输电线路安全可靠运行的最主要因素。 为了减少输电线路的雷击故障,采取了各种综合防雷措施,如降低杆塔接地电阻、提高线路绝缘水平、采用负角保护、架设耦合地线等,取得了一定的效果。但对于分布在高土壤电阻率的部分线路。降低杆塔接地电阻难度较大,对于防治绕击雷对线路造成的故障仍没有好的对策。 目前.国外已广泛使用线路型合成绝缘氧化锌避雷器用于输电线路的防雷,取得了很好的效果。随着我们国家科技的不断发展和进步,我国也对线路避雷器开始了研制和开发,目前线路避雷器已经广泛地应用于电力部门。在电力配电线路中,常用的避雷器有:阀型避雷器、管型避雷器、氧化锌避雷器等,低压配电系统提倡选用低压氧化锌避雷器。氧化锌阀片在正常运行电压下,阀片的电阻很高。仅可通过微安级的泄漏电流。但在强大的雷电流通过时,却呈现很低的电阻,使其迅速泄人大地,实现限压分流的目的。阀片上的残压几乎不随通过电流的大小而变化,时常维持在小于被保护电器的i申击试验电压,使设备的绝缘得到保护,雷电流过后又恢复到原绝缘状态。 氧化锌避雷器具有优异的非线性伏安特性。残压随冲击电流波头时间的变化特性平稳,陡波响应特性好,没有间隙击穿特性和灭弧问题。其电阻片单位体积吸收能量大,还可以并联使用,所以在保护超高压长距离输电系统和大容量电容器组特别有利。对于低压配电网的保护也很适合,是低压配电网的主要保护措施。 线路避雷器防雷的基本原理 雷击杆塔时,—部分雷电流通过避雷线流到相临杆塔,另一部分雷电流经杆塔流人大地,杆塔接地电阻呈暂态电阻特性,—般用冲击接地电阻来表征。 雷击杆塔时塔顶电盥迅速提高,其电位值为 Ut=iRd+Ldi/dt(1) 式中i——雷电流; Rd——冲击接地电阻: Ldi/dt——暂态分量。 当塔顶电位Ut与导线上的感应电位U1的差值超过绝缘子串50%的放电电压时,将发生由塔顶至导线的闪络。即Ut-Ul>U50,如果考虑线路工频电压幅值Um的影响。则为Ut-Ul+Um>U50。因此,线路的耐雷水平与3个重要因素有关,即线路绝缘子的5∞墩电电压、雷电流强度和塔体的冲击接地电阻。—般来说,线路的50%放电电压是—定的,雷电流强度与地理位置和大气条件相关。不加装避雷器时,提高输电线路耐雷水平往往是采用降低塔体的接地电阻,在山区,降低接地电阻是非常困难的。这也是为什么输电线路屡遭雷击的原因。 加装避雷器以后,当输电线路遭受雷击时,线传人相临杆塔。一部分经塔体入地,当雷电流超过一定值后,避雷器动作加入分流。大部分的雷电流从避雷器流入导线,传播到相临杆塔。雷电流在流经避雷线和导线时。由于导线问的电磁感应作用,将分另!}在导线和避雷线七产生耦合分量。因为避雷器的分流远远大于从避雷线中分流的雷电流,这种分流的耦合作用将使导线电位提高,使导线

避雷针施工方案

30m独立避雷针的安装施工方案 独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。 一、根据设计单位计算,黄金埠35kV变电站新建工程将安装2根24米和1根30米高的独立避雷针,由于30米高的独立避雷针高度较高,重量大(1.515 T),且靠近构架和带电线路,因此,作业难度较大,特制定本施工方案。 二、施工时间 此项工程总体时间计划:2008年02月15日至2008年03月16日 构件现场验收:2008年02月16日--02月22日 构件二次运输:2008年02月23日--02月29日 构件组装:2008年03月03日--03月08日 构件吊装:2008年03日10日--03月16日 三、施工内容及主要质量控制要点 (一)施工准备 (1)技术准备。 l)图纸会检:严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作,主要有下列几项: a. 施工图纸与设备、原材料的技术要求是否一致; b.图纸表达深度能否满足施工需要; c.施工图之间和总分图之间、总分尺寸之间有无矛盾; d.设计采用的四新在施工技术、机具和物资供应上有无困难。

2)技术交底:应按照导则规定,每个分项工程必须分级进行施工技术交底。技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。 (2)机具准备。按照施工措施要求的工器具进行准备和检查,详细见附表一。 (3)构件进场、验收及堆放。 l)构件进场时,应检查出厂合格证、构件安装说明、螺栓清单等出厂资料,以及构件的防腐质量、碰伤、变形情况,镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。2)堆放时用道木垫起,构件不允许与地面直接接触,钢管堆放不得超过三层。3)构件验收的质量标准:对单节钢管弯曲矢高偏差控制在L/1500,且≤5mm;单个构件长度偏差≤±3mm。 (4)作业人员组织。 总负责人:梁敏技术负责人:刘杰 安全负责人:徐亚平施工负责人:何强 吊装负责人:陈刚测量负责人:毛贤德 构件组装: 技工4人,焊工2人,辅工4人。 吊装:指挥1人,吊车司机1人, 测工2 人,登高2人。 缆风固定:8人,溜绳控制: 2人,柱就位:4人,辅工:4人。 最终校正:测工:2人,技工:4人,缆风纠偏:4 人。 (二)基础及地脚螺栓复测 (l)复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。 (2)基础顶面的支承面、地脚螺栓位置的质量标准应符合: l)支承面的标高偏差:≤±3.Omm; 2)支承面的平整度偏差:≤5mm;

线路避雷器的选择与安装 图文 民熔

线路避雷器的选择与安装 目前.国外已广泛使用线路型合成绝缘氧化锌避雷器用于输电线路的防雷,取得了很好的效果。随着我们国家科技的不断发展和进步,我国也对线路避雷器开始了研制和开发,目前线路避雷器已经广泛地应用于电力部门。 在电力配电线路中,常用的避雷器有:阀型避雷器、管型避雷器、氧化锌避雷器等,低压配电系统提倡选用低压氧化锌避雷器。 氧化锌阀片在正常运行电压下,阀片的电阻很高。仅可通过微安级的泄漏电流。氧化锌避雷器具有优异的非线性伏安特性。残压随冲击电流波头时间的变化特性平稳,陡波响应特性好,没有间隙击穿特性和灭弧问题。其电阻片单位体积吸收能量大,还可以并联使用,所以在保护超高压长距离输电系统和大容量电容器组特别有利。 对于低压配电网的保护也很适合,是低压配电网的主要保护措施。 氧化锌避雷器介绍: 民熔 HY5WS-17/50氧化锌避雷器

10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

避雷器施工方案作业方案

避雷器施工方案 1.项目概况 氧化锌避雷器主要试验项目包括避雷器安装,测量绝缘电阻、测量泄漏电流。2.施工准备 2.1避雷器额定电压与线路电压是否相同; 2.2底盘的瓷盘有无裂纹,瓷件表面是否有裂纹、破损和闪络痕迹及掉釉现象。如有破损,其破损面应在0.5cm2以下,在不超过三处时可继续使用; 2.3将避雷器向不同方向轻轻摇动,内部应无松动的响声; 2.4检查瓷套与法兰连接处的胶合和密封情况是否良好。 3.主要施工方法 3.1检查确认安全措施完备,办理工作票。 3.2搬运避雷器入水中浸泡8小时,再取出晾晒8小时。 3.3试验现场设置围栏,向外悬挂“止步,高压危险”标识牌。 3.4避雷器应垂直安装,倾斜不得大于15°。安装位置应尽可能接近保护设备,避雷器与3~10kV设备的电气距离,一般不大于15m,易于检查巡视的带电部分距地面若低于3m,应设遮栏; 3.5避雷器的引线与母线、导线的接头,截面积不得小于规定值:3~10kV铜引线截面积不小于16mm2,铝引线截面不小于25mm2,35kV及以上按设计要求。并要求上下引线连接牢固,不得松动,各金属接触表面应清除氧化膜及油漆; 3.6避雷器周围应有足够的空间,带电部分与邻相导线或金属构架的距离不得小于0.35m,底板对地不得小于2.5m,以免周围物体干扰避雷器的电位分布而降低间隙放电电压; 3.7高压避雷器的拉线绝缘子串必须牢固,其弹簧应适当调整,确保伸缩自由,弹簧盒内的螺帽不得松动,应有防护装置;同相各拉紧绝缘子串的拉力应均匀; 3.8均压环应水平安装,不得歪斜,三相中心孔应保持一致;全部回路(从母线、线路到接地引线)不能迂回,应尽量短而直; 3.9测量绝缘电阻,测量泄漏电流。 3.10试验结束后,拆除自装接地短路线。

关于线路避雷器安装位置问题

关于避雷器安装位置的探讨 作者:吴志强王瑞君 一、前言 随着110KV杨村、北苑、后宅等变电所的投运,以及10KV架空线路分段设备的增多,施工单位在施工时时常存在避雷器安装位置不合理,运行人员验收时又未对避雷器的安装位置进行注意(认识不足),使得10KV架空线路中避雷器安装位置不合理的现象大量存在。这些情况的存在是由于我们对规程理解不深和对防雷机理缺乏认识引起的。 本文就避雷器安装位置进行探讨,以飨读者,指导配网工作人员做好配网的防雷保护工作。 二、避雷器的作用 避雷器是一种能释放过电压能量限制过电压幅值的保护设备。使用时将避雷器安装在被保护设备附近,与被保护设备并联,在正常情况下避雷器不导通(最多只流过微安级的泄漏电流)。当作用在避雷器上的电压达到避雷器的动作电压时,避雷器导通,通过大电流,释放过电压能量并将过电压限制在一定水平,保护设备绝缘。在释放过电压能量后,避雷器恢复到原状态。 ——摘自《中国电力百科全书》第二版,输电与配电卷 三、金华局有关规程要求 1、《金华电业局10千伏及以下配电网运行标准》中对避雷器的安装的要求: 11.1 开闭所和配电室的进出线杆、配电变压器的高、低压二侧、线路电缆头、柱上断路器、负荷开关、重合器、分段器、负荷闸刀、电容器、柱上计量箱、10千伏电缆分接箱进出线等应装避雷器。与高压架空电力线路相连的长度超过50米的电缆,应在其二端装设避雷器;长度不超过50米的电缆,可在线路变换处一端装设。避雷器应在雷季之前投入运行。 2、《金华电业局10千伏及以下配电网装置安装及验收标准》中对避雷器安装的要求: 9.1变电所出线杆、配电变压器10千伏侧、0.4千伏或0.22千伏及以下侧、线路电缆头、柱上开关或柱上负荷闸刀、10千伏计量箱、电容器、经常发生雷击杆塔应装设防雷接地设施。 9.8 有电缆头的杆子,避雷器的安装应靠近电缆头处。 四、避雷器不合理安装位置分析 1、10KV线路分支(电缆)安装位置图(避雷器安装在令克下桩头侧)(图1) 避雷器安装要求符合规程关于避雷器的要求,对电缆起保护作用,但却存在架空线上的雷电流经过令克,再到避雷器入地泻放回路,避雷器安装在令克和电缆的电气连接之间,虽然满足了规程的要求,保护了电缆,但对雷电波入侵过程看,对令克是十分不利的,雷电流经令克从避雷器入地,很容易使令克闪络、烧毁或脱扣,使运行人员在雷电日事故处理频繁。典型事例见我局8月10日事故运行分析(金华配电网站):
