泵的选型手册
一、泵选型原则
1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵
对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备
对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：
有计量要求时，选用计量泵
扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.
扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）
介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。
二、泵的选型依据
泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系统扬程计算和汽蚀余量的校核。
5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座
什么叫泵的效率？公式如何？
答：指泵的有效功率和轴功率之比。η=Pe/P
泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000（KW）
ρ：泵输送液体的密度（kg/m3）
γ：泵输送液体的重度γ=ρg（N/ m3）
g：重力加速度（m/s）
质量流量Qm=ρQ (t/h 或 kg/s)
什么叫汽蚀余量？什么叫吸程？各自计量单位表示字母？
答：泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。单位用米标注，用（NPSH）r。吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）
标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh？
解：Δh=10.33-4.0-0.5=5.83米
什么是泵的特性曲线？包括几方面？有何作用？
答：通常把表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线，实质上，离心泵性能曲线是液体在泵内运动规律的外部表现形式，通过实测求得。特性曲线包括：流量-扬程曲线（Q-H），流量-效率曲线（Q-η），流量-功率曲线（Q-N），流量-汽蚀余量曲线（Q-（NPSH）r），性能曲线作用是泵的任意的流量点，都可以在曲线上找出一组与其相对的扬程，功率，效率和汽蚀余量值，这一组参数称为工作状态，简称工况或工况点，离心泵最高效率点的工况称为最佳工况点，最佳工况点一般为设计工况点。一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。在实践选效率区间运行，即节能，又能保证泵正常工作，因此了解泵的性能参数相当重要。
泵选型一般程序
1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等
多方面因素
2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。卧式泵：拆卸装配方便、易管理、但体积大、价格较贵、需很大占地面积；立式泵：很多情况下叶轮淹没在水中、任何时候可以启动、便于自动盍或远程控制、并且紧凑、安装面积小、价格较便宜。
3 、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。
安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。
4.振动量分为：气动、电动（电动分为220v电压和380v电压）。
5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。
6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。
利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少，通常会碰上下列几种情况：
A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。
B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns
和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。
选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。
7、泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可
反过来以NPSH校改几何安装高度？
8、对于输送粘度大于20mm2/s的液体泵，一定要把以水实验泵特性曲线换算成该粘度的性能曲线，特别要对吸如性能进行认真计算或较核。
9、确定泵的台数和备用率：
对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：
流量很大，一台泵达不到此流量。
对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三抬）
对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一抬泵仍然承担生产上70%的输送。
对需24小时连续不停运转的泵，应备用三台泵，运转，一台备用，一台维修。
泵的选型原则、依据和具体操作方式 设计院在设计装置设备时，要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、知道泵选型的基本依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作
齿轮油泵型号意义及特点 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、WCB型微型齿轮油泵产品概述： WCB型微型齿轮油泵属于低压力微型手提式节能输油泵，最适用于无动力电源的出售单位油桶车转油，也适用于炼油厂、电厂、变电所（室）及油库输油。稀油润滑系统的稀油治作稀油转运。如：输送无润滑性的油料、饮料、低腐蚀性的水等，请选用整体不锈钢齿轮泵，本厂均有生产。 二、WCB型微型齿轮油泵型号意义：
三、WCB型微型齿轮油泵特点： WCB型微型齿轮油泵结构简单紧凑．使用和保养方便， WCB型微型齿轮油泵具良好的自吸性，帮每次开泵前不须灌人液体， WCB型微型齿轮油泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。 利用弹性联轴器传递动力可补偿因安装时所引起微小偏差。在泵工作中受到不可避免液压冲击时，能起到较好的缓冲作用。 四、WCB型微型齿轮油泵应用范围： WCB型微型齿轮油泵在输油系统中可用作传输增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵；在液压传动系统中可用作提供液压动力的液压泵；在一切工业领域中，均可作润滑油泵用。 五、WCB型微型齿轮油泵结构特点： WCB型微型齿轮油泵主要有齿轮、轴、泵体、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。 齿轮油泵有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。 从主轴外伸端向泵看，为顺时针旋转。 六、WCB型微型齿轮油泵主要用途： WCB型微型齿轮油泵能将粘度为1-8°E清洁的中性油液（例如：机油、煤油、柴油等矿物油和各种植物油）从一容器输送到另一容器内。它能提高工作效率、减轻劳动强度，因此，适合商业、工业、农业等行业作输油之用。适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
（本文由三昌泵业网络部整理、仅供参考） 水泵基础知识 1.供水设备：单位时间内输出一定流量、扬程的自动启停的给水装置。 2.消防供水设备：用于消防用途的供水设备。2002年前生产该设备必须有省级消防部门颁发的生产 许可证书或备案登记证书。凡越省际范围销售，必须到拟销售的省份进行审查备案，办理登记入境（省）销售手续。自我国加入WTO后，公安部取消了入境（省）备案手续，不再发放消防产品登记备案证书。消防供水设备企业只要出具国家消防检测单位的检测合格报告，用户在中国消防产品网站http://211.101.148.74/上查阅即可。 3.生活供水设备：用于生活用途的供水设备。 4.生产供水设备：用于生产用途的供水设备。 5.囊式落地膨胀水箱：囊式供水设备在锅炉（换热站）膨胀系统的应用。主要取代高位膨胀水箱， 解决采暖（制冷）系统中的热胀冷缩问题与自动补水问题。 6.农田灌溉系统：供水设备在农田灌溉系统的应用。 7.人工造浪系统：囊式供水设备应用人工造浪系统。 （二）供水设备的种类 根据供水设备的用途可分生活供水设备、生产供水设备、消防供水设备三种。 根据供水设备的原理与构成分成三类。补气式供水设备、囊式供水设备、变频供水设备。 1.补气式供水设备：利用密封罐内空气的可压缩性，调节输水的给水装置，其作用相当于高位水箱 或水塔，由气压罐内压力变化自动控制水泵的工作，当罐内空气压力不足时，能够自动补气增压。 2.囊式供水设备：囊内为水室，罐囊之间为气室，一次充气常年使用，其运行工况是当气压罐内压 力降至用户要求的低限时，压力传感信号通过电控柜开启水泵，自动输水至罐内。当系统压力不
离心泵在味精生产中的应用 马雄斌 （广州奥桑味精食品有限公司，广州510280） 摘要：本文主要介绍了味精生产中常用泵在使用中应注意的问题，特别是离心泵的选用和安装使用应注意的问题。 关键词：谷氨酸溶液，泵使用的常见误区，离心泵的选用。 1.前言 在味精生产中，液体输送是最常见的工艺生产过程，所以各种化工用泵和食品卫生级泵广泛应用于味精生产中。我们公司味精年产能力为40000吨，所使用的各类泵就有近300台。 由于液体的性质不同，如粘度、腐蚀性、干物质含量、固体悬浮物含量等不尽相同，而且诸如温度、压力、流量等输送条件也有较大的差别，因此不同工艺条件液体中所使用的泵也不尽相同。 生产中最常用的泵是离心泵，占85%以上。其它还有齿轮泵、螺杆泵、隔膜泵、磁力泵等，其中离心泵最常用。由于液体性质的不同，有输送清水的铸铁离心泵，有输送热水的热水循环泵，有输送物料的不锈钢离心泵，有输送腐蚀性介质的衬塑离心泵，有输送硝酸的磁力泵，有输送消泡油和糖浆的齿轮泵，有输送含固体悬浮液的螺杆泵等等。 2.泵使用和选型中常出现的问题 在离心泵使用中常见的误区有： （1）关小进口阀门； （2）启动前泵内没有充满液体，泵内及吸入管路容易积存空气，造成泵体震动大； （3）启动时出口阀全开，易造成超电流烧电机。停泵后才关闭阀门，易造成管路内液体倒流，使叶轮反转而损坏。 （4）双端面机械密封忘记开密封水，容易损坏机械密封。 在选型时，机械密封的选用也是至关重要。在我们公司一期技改工程实施过程中，超滤谷氨酸液输送泵的机械密封选用的是国产机械密封，机械密封采用石墨环/不锈钢，由于出口压力较大为5Bar，而料液中含有小固体颗粒，机械密封不到一个月就损坏需更换，不但影响生产，而且维修费用也大幅增加。后来我们选用了美国Durro公司的不锈钢离心泵，机械密封选用碳化钨或碳化硅，使用情况良好，一般一年才需更换一次机械密封，确保了生产的正常运行。 在真空循环系统如蒸发器循环泵的机械密封选型中，应选用双端面机械密封，于保证密封的可靠性，防止气体串入泵内产生类似于气蚀现象的震动。 在谷氨酸尾液浓缩蒸发器运行中，曾出现一效循环泵震动大电机电流偏大，联轴器胶圈容易剪断现象。操作工曾用关小进口阀门来处理，但造成泵体震动大。我们分析原因后，最后确定如下解决方法： （1）泵进、出口加装防震橡胶膨胀节，进口阀门全开。 （2）泵出口加装阀门，调节阀门开度大小，确保电机电流不超过额定值。
水泵选型计算公式 一、水泵选型计算 1、水泵必须的排水能力 Q B = 20 24max Q m 3/h 2、水泵扬程估算 H=K （H P +H X ） m H P ：排水高度；H X ：吸水高度；K ：管路损失系数，竖井K=1.1—1.5；斜井?＜20°时K=1.3～1.35；?=20°～30°时K=1.25～1.3；?＞30°时K=1.2～1.25 二、管路选择计算 1、管径： ' 900'V Q d n π= m Qn ：水泵额定流量；'V 经济流速m/s ； 'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m 2、管壁厚计算 ?? ? ???+----+ = C P d P P P p )65.0(230*)65.0(230211σσδ mm d P ：标准管内径mm ；P ：水管内部工作阻力P=0.11Hsy （测地高度m ） Kg/cm 2； σ：许用应力，无缝管σ=8Kg/mm 2，焊管σ=6 Kg/mm 2，C=1mm ； 3、流速计算 2 900d Q V n π= m/s 三、管路阻力损失计算 ∑+=g V g d LV h 22*22ξ λ m ； 总阻力损失计算 h w =（h p +h x +g Vp 22 ）*1.7 1.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22Q H Q H H R W SY =-= Hsy ：测地高度 m 五、校验计算 ①吸水高度：Hx=Hs-h wx -g V x 22 m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0 六、电机容量计算 c m m m H Q K N ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时 c η=0.95～0.98； K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；
IS 、ISR、ISY系列单级离心泵 叶轮扬程转速效率必需汽蚀余 轴功率配用电机量 流量 型号型式H(m) n E(%) (NPSH)r(m) N(KW) 型号/KW (M3/h) (L/S) (r/min) O 12.5 3.47 20 60 2 1.13 90L-2/2.2 A 11.9 3.31 18.2 58 2 1.02 50-32-125 2900 B 11.2 3.1 15.9 56 2 0.86 90S-2/1.1 C 10.4 2.88 13.8 54 2 0.72 802-2/1.1 O 6.3 1.74 5 54 2 0.16 50-32- A 6 1.67 4.6 52 2 0.14 1450 801-4/0.55 125(J) B 5.6 1.56 4 50 2 0.12 C 5.2 1.45 3.5 48 2 0.1 O 12.5 3.47 32 54 2 2.02 100L-2/3 A 11.4 3.16 26.6 52 2 1.59 50-32-160 2900 B 10.1 2.81 21 50 2 1.16 90L-2/2.2 C 9 2.51 16.7 45 2 0.91 90S-2/1.5 O 6.3 1.75 8 48 2 0.29 50-32- A 5.7 1.59 6.7 45.5 2 0.23 1450 801-4/0.55 160(J) B 5.1 1.42 5.3 42 2 0.17 C 4.6 1.26 4.2 38 2 0.14 O 12.5 3.47 50 48 2 3.54 132S1— A 12.1 3.37 47 47 2 3.3 2/5.5 50-32-200 2900 B 11.7 3.23 43.2 46.2 2 2.96 112M-2/4 C 10.9 3.02 37.7 45.2 2 2.47 O 6.3 1.74 12.5 42 2 0.51 50-32- A 6.1 1.7 11.8 41.5 2 0.47 802-4/0.75 1450 200(J) B 5.9 1.63 10.8 40.7 2 0.42 C 5.5 1.52 9.4 39.5 2 0.36 801-4/0.55 O 12.5 3.47 80 38 2 7.16 A 11.6 3.22 68.9 37.5 2 5.8 160M1-2/11 50-32-250 2900 B 10.8 3 59.7 36.3 2 4.84 C 10 2.78 51.2 35 2 3.98 132S2-2/7.5
1. 所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面：l 具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。 按所选水泵建泵站，工程投资少，运行费用低。 2. 选型步骤 a. 列出基本数据： 介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。 介质中所含因体的颗粒直径、含量多少。 介质温度：（℃） 所需要的流量 一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。 压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。 管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。如果需要的话还应作出装置特性曲线。 在设计布置管道时，应注意如下事项：A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。因此应从技术和经济的角度综合考虑。排出管及其管接头应考虑所能承受的最大压力。C、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3~5倍，角度尽可能大于90℃。D、泵的排出侧必须装设阀门（球阀或截止阀等）和逆止阀。阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。（当液体倒流时，会产生巨大的反向压力，使泵损坏） b. 确定流量扬程
电动机知识 齿轮泵的使用方法及注意事项 齿轮泵的使用方法如下： 1、齿轮泵使用前必须检查泵和电动机的情况。例如，有无卡住和不灵活；填料是否严密；各部件连接是否牢固可靠；润滑油（脂）是否适量等。尤其十分重要的是，启动前必须打开排出阀和排出管路上的有关阀门。 2、齿轮油泵在运转中禁止关闭排出阀门。其享因是液体几乎是不可压缩的。启动和运转中关闭排出阀门，会使泵或管路憋坏，还可能烧坏电动机。 在运转中应当用“听声音、看仪表、模温度”的办法随时掌握二怍情况，同时要保证各部润滑良好。 3、齿轮泵的流量调节主要是采用旁通阀门开启主进行调节。 4、禁止关闭排出阀门。齿轮泵在启动和停泵时，关闭排出阀门会将憋坏或烧坏电动机。为了安全，除了泵装有安全阀门外，在泵管路上还安装有回流管，启动时可打开回流管上的阀门，以减少电动机的负荷。 匿名 随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰
富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。ACC800变频器是ACS800系列中具有提升机应用程序的重要一员， 它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。 1DTC控制技术 DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。其实质是利用空间矢量坐标的概念，在定子坐标系下建立异步电动机空间矢量数学模型，通过测量三相定子电压和电流（或中间直流电压）直接计算电动机转矩和磁链的实际值，并与给定转矩和磁链进行比较，开关逻辑单元根据磁链比较器和转矩比较器的输出选择合适的逆变器电压矢量（开关状态）。定子给定磁链和对应的电磁转矩的实际值，可以用定子电压和电流测量值直接计算得到。在计算中，只需要一个电动机参数―――定子电阻，这一点和几乎需要全部电动机参数的直接转子磁链定向控制（矢量控制）形成了鲜明对比，极大地减轻了微处理器的计算负担，提高了运算速度 。直接转矩控制结构较为简单，可以实现快速的转矩响应（不大于5ms）。 2防止溜钩控制
离心泵及选型过程介绍 一、离心泵的介绍： 离心泵是指靠叶轮旋转时产生的离心力来输送液体的泵。被输送液体和叶轮一同高速旋转，获得了足够的运动势能（扬程、压力），从而实现流通输送的目的。 按照不同区分方法，可将离心泵类型分为：单级泵、多级泵；低压泵、中压泵、高压泵；单侧进水式泵、双侧进水式泵；卧式泵、立式泵；蜗壳泵、导叶泵；自灌式离心泵、吸入式离心泵；磁力泵、屏蔽泵；油泵、水泵、凝结水泵、排灰泵、循环水泵等。 离心泵选型时，需明确我们需要的是哪一类型的泵。 从设备结构上区分，可将离心泵的基本构造分为：叶轮、泵体、泵轴、轴承、密封、电机、联轴器、基座以及附属的冷却、润滑、密封等装置。 在选型过程中，对每一部件机构、装置的要求也需具体化。 二、离心泵叶轮加工过程介绍 离心泵的性能参数（流量、扬程等）由叶轮的直径大小、过流部分的体积（叶轮的厚度）等决定。用户对流量、扬程的需求是随机的。叶轮一般由铸造加工而成，其过流部分的厚度一般只有几个常用规格，厂家通过切削叶轮的直径大小，来满足不同流量、扬程的需求。 三、离心泵性能曲线图 离心泵的主要性能参数：流量Q、扬程H、轴功率N和效率η。在一定转速下，离心泵的扬程H、轴功率N和效率η均随实际流量Q的大小而变化，泵的生产部门将表明Q-H、Q-N 及Q-η关系的曲线，标绘在一张图上，称为离心泵的特性曲线，是反映泵各性能参数之间的关系曲线。 离心泵的实际特性曲线需经过实际的工况（通过调节泵出口阀门，测试不同流量和压力、功率的对应关系）测试而成。选型前期可作为选型的参考，使用中也可以作为考核厂家产品性能是否稳定的一个依据。 各个厂家叶轮的铸造工艺不同，其流量、扬程和效率也不尽相同，各有特色。 由图可见，一般情况下当扬程升高时流量下降；可以根据扬程查到流量，也
冷冻水泵选型方法详解（附计算步骤） 冷冻水泵选型最重要的步骤是对其扬程和流量的确定，一般来说，冷冻水泵选型大多是清水离心泵。下面，世界泵阀网为大家列举冷冻水泵选型时所要参考的参数及具体的计算方法。 冷冻水泵选型过程中最具参考意义的参数是扬程，冷冻水泵扬程实用估算方法常见的由闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。 1、冷水机组阻力：由机组制造厂提供，一般为60~100kPa。 2、管路阻力：包括磨擦阻力、局部阻力，目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。 3、空调未端装置阻力：根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在20~50kPa范围内。 4、调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好;若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。 根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程： 冷水机组阻力：取80kPa(8m水柱); 管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50kPa;取输配侧管路长度300m与比摩阻200Pa/m，则磨擦阻力为300*200=60000Pa=60kPa;如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60kPa*0.5=30kPa;系统管路的总阻力为50kPa+60kPa+30kPa=140kPa(14m水柱);
北苑宾馆酒店改扩建项目 选型方案 一、工程概况： 建筑情况：24层1栋；-3F-2F为低区(标高5.1m)由市政自来水直接供给，3F-12F为中区(标高42.69m)，13F-24F为高区（标高83.19m)，由位于地下泵房（标高-13.2m）的无负压设备加压供给，高峰期自来水压力0.2MPa。 生活用水加压区用水卫生器具： 中区：洗手盆223个，淋浴器178个，浴缸160个。 高区：洗手盆204个，淋浴器195个，浴缸195个。 现制作选型方案。 二、设计依据及产品的技术标准 1．客户提供的基本要求 2．《民用建筑电气设计规范》（JGJ/T16-92） 3．《建筑防雷设计规范》（GB50057-94） 4．《泵站设计规范》（GB/T50265-97） 5.《低压成套开关设备和控制设备》（GB7251-1997） 6．《电力装置的继电保护及自动装置设计规范》 7．《电力装置的电气测量仪表设计规范》 8．《通用用电设备配电设计规范》 9．建筑给水排水设计规范（GB50015-95） 10．给水排水设计手册·第2册 11．上海艺迈《罐式增压稳流给水设备企业标准》 三、选型方案 1、中区宾馆流量计算 根据宾馆参数计算需要加压供水的流量，洗手盆223个，淋浴器178个，浴缸160个，现按3.6.5式计算出所需小时流量:
以下为流量计算方式: Q= (3.6.5) 式中 Q ——计算管段的给水设计秒流量（L/S）； Ng ——计算管段的卫生器具给水总当量； a ——根据建筑物用途而定的系数；（查表3.6.5 得到a为2.5） 中区Ng=492.75 代入公式得设计小时用水流量为： 中区宾馆流量Q=11.10L/S*3.6=39.96m3/h 2、高区宾馆流量计算 根据宾馆参数计算需要加压供水的流量，洗手盆204个，淋浴器195个，浴缸195个，现按3.6.5式计算出所需小时流量: 以下为流量计算方式:

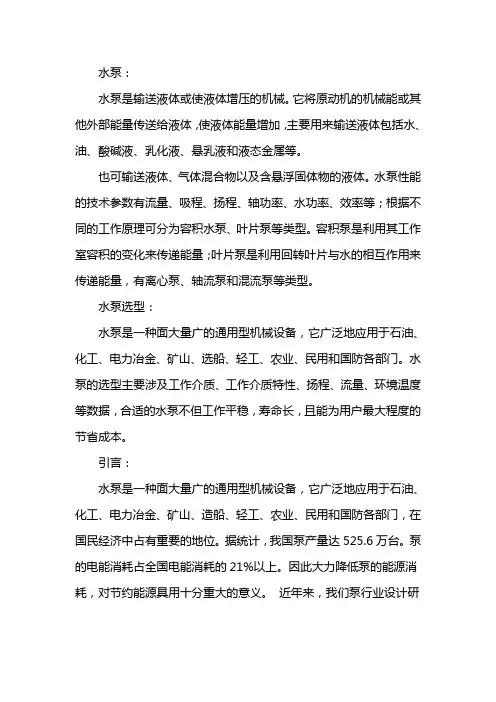

水泵选型： 水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门。水泵的选型主要涉及工作介质、工作介质特性、扬程、流量、环境温度等数据，合适的水泵不但工作平稳，寿命长，且能为用户最大程度的节省成本。 引言： 水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。据统计，我国泵产量达525.6万台。泵的电能消耗占全国电能消耗的21%以上。因此大力降低泵的能源消耗，对节约能源具用十分重大的意义。近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。 必要性： 但是在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。还有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。由此可见，合理选泵对节约能源同样具有重要意义。所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工况点（装
