CAM350 基本操作
2009-12-23 00:30
光标移动（Cursor Movement）:
光标的位置大多数情况下是有鼠标控制的，同样键盘上的上下左右箭头也可以控制屏幕上光标安装一个象素或格点来移动。水平移动由左右箭头键控制，而垂直方向的移动则由上下箭头键控制。
循环选择（Cycle Picking）:
在任意一个功能选择模式下如Move 或Copy，可以重复选择编辑对象，这样在执行具体命令前可以选择多个对象，然后所有被选中的对象将作为一个整体在一个框内，然后一起进行编辑。
几种选择方式（Making Selections）：
在使用一个编辑命令时，如Move，可以选择单个对象，也可以同时选择多个对象。单击鼠标左键即可选择单个对象，此时被选中的对象跟随光标移动，并且命令提示行显示“[Move:Single]”：选择多个对象时，只要再同时按下Ctrl键，此时的命令提示行则显示“[Move:Multiple]”，选择完毕后所有被选中的对象被高亮，光标则变成一个包含所有被选中对象的框，如果想去调框中的任意对象只要按住Ctrl 的同时再点击该对象即可，确定好要移动的对象后就可以移动光标到理想的位置。
取消命令（Abort Commands）：
在一个命令执行过程中可以通过单击鼠标右键或按下热键“Esc”终止命令。
CAM350 支持的D 码形状：
Round：圆形
Square：正方形
Rectangle：矩形
Target：靶标
Thermal：花孔
Custom：自定义D 码
Donut：环形
Octagon：八边形（不能旋转）
Oblong：长椭圆形
Triangle：三角形
Hexagon：六角形
Ellipse：椭圆形
Diamond：菱形
1.当客户未提供钻孔文件时，除了可以用孔径孔位转成钻孔外，还可以用线路PAD 转成钻孔文件。当孔径孔位符号之间相交不易做成Flash 时，或未给出孔数时（一般指导通孔），用以上方法比较好。先将线路上的所有PAD 拷贝到一个空层，按孔径大小做Flash 后将多余的贴件PAD 删除后转成钻孔文件即可。
2. 当防焊与线路PAD 匹配大部分不符合制程能力时，可将所有线路PAD 拷贝到一个空层，用此层和防焊层计较多余的线路PAD 删除，接着将此层整体放大0.2mm（整体放大或缩小：Utilities-->Over/Under），最后将防焊层的吃锡条或块（大铜皮上的）拷贝过去即可。用此方法做防焊一定要与原始防焊仔细比较，以防多防焊或少防焊。
3.当资料有大面积铜箔覆盖，线路或PAD 与铜皮的距离不在制作要求之内，且外型尺寸又较大时，（如广上的）可用下列方法快速修整线路或PAD 与铜皮的间距。先将线路层（此层为第一层）的所有PAD 拷贝到一个空层，把对应在大铜皮上的
PAD 删除后将剩余PAD 放大做为减线路层（即第二层），然后把第一层拷贝到一个空层，将大铜皮删除后作为第三等。合层方式为：第一层（加层）、第二层（减层）、第三层（加层）。一般来说我们为了减小数据量，可以将第一层只保留大
铜皮。如果只是防焊到大铜皮的间距不够，就可以把放大后（满足制程能力）的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。
注：用此方法做好线路后，一定要用命令将多个层面合成Utilities-->Convert Composite 的一个复合层转换成一个层面，然后将此层和原稿用Anglysis-->Compare Layers 命令进行仔细核对。
4.有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit-->Move Vtx/Seg 命令拉伸至规格范围后做成Flash,接着将其同类型的其它文字框做成与之相同的Flash 即可。但要注意的是，做成Flash 后一定要将其打散，以防下此打开资料时D 码会旋转。
A 打开光圈表
C 以光标为中心放大临近范围
D 设置当前激活的D 码
F 切换显示线的填充模式（实填充/外形线/中心线）
G 图形开关
H 所以同类型D 码的元素高亮显示
K 关闭层（当前层除外）
L 指定当前层
M 切换命令行显示方式（记忆模式/命令提示/宏命令提示）
N 切换当前层的正片/负片显示
O 改变走线模式（0/45/90 度）
P 显示上一次缩放大小
Q 查看属性
R 刷新
S 随删格移动开关
T 透视显示开关
U 撤消
V 删格显示开关
W 窗口式放大
X 光标模式切换（短“十”字形、长“十”字形、X 形）
Y 打开层设置对话框
Z 目标选取开关（以光标为中心）
Ctrl U 恢复
+ 放大
- 缩小
Home 全局显示
，执行上一命令
Esc 结束当前命令（等于鼠标右键）
空格键等于鼠标左键
Ins 按光标在面版中的位置显示图形
Page Up 放大目标选取框（以光标为中心）
Page Down 缩小目标选取框（以光标为中心）
Ctrl N 新建
Ctrl O 打开
Ctrl S 保存
-------------------------------------------
编辑命令下的功能热键
A 全选
C 框选模式（交叉/不交叉）
I 窗口选择模式（窗内被选/窗外被选）
W 进入组窗口选择模式
Gerber数据简介
Gerber file 简介
★简介：
GERBER文件是PCB行业的一个工业标准，不管你的设计软件如何强大,
你都必须最终创建Gerber格式的光绘文件才能光绘胶片。
原理图---NETLIST---自动布局---自动布线---PCB---GERBER 数据、钻孔数据、铣数据、其他数据
★特点
Gerber 数据最漂亮的地方就在于它的简洁，它只有四个基本的命令加上对应的数据。数据库不得不定义得简单和紧凑是因为第一台机器是由打孔纸带驱动的。这就需要把尽可能多的信息压缩到尽可能少的字节以说明许多“问题”，当时我们并没有预料到存储空间是用数以百计的兆字节代替数以百计的字节来计量的今天。
但是，简洁也有它自己的代价。Gerber文件缺乏驱动光绘机必需的基本信息。这些丢失的信息是由设计者另外交给光绘操作员的，这正是错误的源泉。实际上，定义一种非标准的扩展命令的诱惑是无法抗拒的。每个光绘机生产商都支持在基本GERBER命令上加上一些他们认为区分
他们的光绘机所必须的信息。这样造成的后果就是一家厂家的特性而另一家却不支持。
★Gerber 文件介绍
下面简单的举例说明GERBER格式的内容和结构
G90
G70
G54D10
G01X0Y0D02
X450Y330D01
X455Y300D03
G54D11
Y250D03
Y200D03
Y150D03
M02
星号（）是命令的结束符。这在有些软件和教材中被称为块（Block），大多数机器和软件只是按块处理Gerber命令，而不理会行。这里可以看出不同命令的相同之处：使用G、D、M等命令和Ｘ、Ｙ对应的数据。
★Gerber 文件介绍数据格式
G90G91 相对／绝对坐标
G70G71 英寸毫米
G04：注解命令大多数的光绘机都会忽略G04后面的内容
G01：画直线命令D01、D02、D03 画线和画点命令
D01 (D1) 打开快门，同时移动桌面到对应的X-Y坐标。
D02 (D2) 关闭快门，同时移动桌面到对应的X-Y坐标。
D03 (D3) 打开快门，同时移动桌面到对应的X-Y坐标。然后快速地打开、关闭快门，这样就形成一个曝光点。
光圈标志——D码（D-CODE）D10-D999，说明所光绘图形的大小和形状。
D11 CIRCULAR 40 40 0
D12 SQUARE 10 10 0
D14 CIRCULAR 12 12 0
D15 CIRCULAR 15 15 0
D16 SQUARE 20 20 0
D17 CIRCULAR 20 20 0
X,Y 坐标数据，省略小数点的规则：如果Gerber文件是英制2-3，那么您就能清楚地知道00560表示0.56Inch(00.560),00320是
0.32Inch(00.320)
★扩展GERBER格式
GERBER格式是EIA 标准RS-274D的子集，它包含GERBER文件及D码两部分。
扩展GERBER格式是EIA标准RS-274D格式的超集，又叫RS-274X。
RS-274X增强了处理多边形填充，正负图组合和自定义D码及其它功能。
它还定义了GERBER数据文件中嵌入光圈表的规则。
例子：
G04 THIS IS DEMO 注释
%FSLAX23Y23% 省略前导零，绝对坐标X2.3, Y2.3
%MOIN%设定英寸单位
%OFA0B0%无偏移
%SFA1.0B1.0% 输出比例X轴1.0, Y轴1.0
D10C,0.010% 定义D10码为圆，直径10MIL
%LNBOXES% 层名为BOXES
G54D10 以下为RS0274D数据
X0Y0D02X5000Y0D01
X5000Y5000D01X0Y5000D01X0Y0D01
X6000Y0X11000Y0D01
X6000Y0D01D02
】
字母键的应用
Q: 查看D码和刀具，并设为当前 W: 无选择命令时是框选放大窗口,有选择命令时为框选
R: 刷新 T: 透明显示 Y: 打开层列表U: 撤消 I: 无选择命令时没作用,有选择命令时前面+W为反选
O: 有角度命令时为:0\45\90度间相互切换 P: 返回上次视窗
A: 打开D码表 S: 光标随格点移动 D: 打开D码表并设为当前D码
F: 一维线\二维线和零线宽间相互切换 G: 打开小窗口无作用
H: 高亮显示当前D码或刀具 K: 关闭某一层当前层除外
L: 打开某一层并设为当前层 Z: 打开自动捕捉中点
X: 光标切换
C: 无选择命令时是放大窗口并光标在视窗中央,有选择命令前面+W为框住部分就能选择整个物体或网络
V: 打开格点显示 N: 负片显示“ ,”: 重复上次命令Home: 全屏显示 Page UP: 放大捕捉中心 Page Down: 缩小捕捉中心
Insert 光标反主向移动窗口
文件：File
Alt+F+N 新建 Alt+F+O 打开
Alt+F+S 保存 Alt+F+M 合并菲
林
Alt+F+I+U 自动导入
Alt+F+I+G 导入Gerber Alt+F+I+R 导入钻带
Alt+F+I+M 导入锣带 Alt+F+I+X 导入DXF文档（CAD设计的）
Alt+F+E+G导出Gerber Alt+F+E+C 导出复合层
Alt+F+E+R 导出钻带 Alt+F+E+M 导出锣带
Alt+F+E+X 导出DXF文档（CAD设计的） Alt+F+P+P 打印
编辑：Edit
U 撤消（可连续撤消16步） Ctrl+U 恢复（可连续操作16步）Alt+E+M 移动 Alt+E+C 复制
Alt+E+D 删除 Alt+E+R 旋转
Alt+E+I 镜像 Alt+E+L+A 增加层
Alt+E+L+R 删除层 Alt+E+L+O 层排序
Alt+E+L+L 层对齐 Alt+E+L+T 以钻孔校正焊盘
Alt+E+L+S 层比例缩放（做字符高度不够时用）
Alt+E+H+D 更改D码 Alt+E+H+T+T 更改文字
Alt+E+H+E+A 打散所有 Alt+E+H+S 打散圆弧
Alt+E+H+O+S 改变原点 Alt+E+T+L 线剪切
Alt+E+T+C 圆剪切 Alt+E+N+J 连接节点
Alt+E+V 移动节点 Alt+E+A 增加节点
Alt+E+E 删除节点 Alt+E+G 删除线段
增加：Add
Alt+A+F 增加焊盘 Alt+A+L 增加线
Alt+A+P 增加多边形（做电镀边、阻流点和网格用）
Alt+A+X 增加文字 Alt+A+R 增加矩形
Alt+A+C+C 中心半径画圆 Alt+A+A+3 三点画弧
视图：View
Alt+V+C 查看复合层
信息：Info
Alt+I+M+P 测量点到点的距离（中心到中心）
Alt+I+M+O测量物到物的距离（边沿到边沿，两物体间的最小距离）
Alt+I+R+D 查看D码信息（做文字宽度时用）
效用：Utilities
Alt+U+R 线转自定义 Alt+U+D+I线转焊盘手动转
Alt+U+Y+D 提取大铜皮 Alt+U+Y+R 填充大铜皮
Alt+U+O+C 删除重复数据 Alt+U+O+I 删除独立焊盘（内层正片用）
Alt+U+T 添加泪滴 Alt+U+Z 整体缩放
Alt+U+C 快速生成复合层
分析：Analysis
Alt+N+R DRC检测（查看线宽、线距是否符合本厂的工艺工求）
Alt+N+O 计算铜皮面积（电镀面积=铜皮面积/PANL的面积*100%）
工具：Tools 表格;Tabol
Alt+O+N 进入NC编辑 Alt+T+C编辑复合层
设置：Settings
Alt+S+U 设置单位 Alt+S+T 设置字符
Alt+M+M 更多宏命令
下面是进入NC编辑后的命令
Alt+E+L+N 新增NC层（注：增加时一定要选取对应的刀具表）
Alt+E+H+I+A 增加锣带交点（锣带变形时用）
Alt+E+H+F 改变钻孔的先后钻 Alt+E+H+H 改变钻孔
Alt+E+S 删除锣带线段
Alt+A+H 增加钻孔 Alt+A+S增加槽孔
Alt+A+C 增加扩孔 Alt+U+F 偏移锣带路径(也叫锣刀补偿) Alt+U+O 优化钻孔 Alt+U+D Gerber转钻孔
Alt+N+D 检测钻孔
1. Silk to Solder Spacing 这是软件自动检验丝印层与阻焊层间距的功能。Analysis - Silk to Solder Spacing就会弹出Check Silkscreen对话框。首先选择要检查的两层，即Sildcreen_top/Soldermask_top同时选中或Sil
1. Silk to Solder Spacing
这是软件自动检验丝印层与阻焊层间距的功能。Analysis -> Silk to Solder Spacing就会弹出“Check Silkscreen”对话框。
首先选择要检查的两层，即Sildcreen_top/Soldermask_top同时选中或Sildcreen_bottom/Soldermask_bottom同时选中。然后在Clearance中输入可以容忍的最效间距。最好在“Remove Old Silkscreen Errors”前打上勾，以免混淆。OK后系统执行查找，此时屏幕底端左边显示“Silk to Sold Check”：右边显示百分比，执行完毕后会弹出一个报错信息框。“确定”后屏幕跳转至这两层信息，并且屏幕的右上方会增加一个信息显示/编辑条。在这里可以查看所有错误具体位置，可以点击“All”显示所有的错误，也可以在下拉框中选择某一个error，这样可以查询这个error的具体位置。
2. Solder Mask to Trace Spacing
在一般的EDA软件中定义为Solder Mask的地方，在实际做板的时候就是涂焊锡的地方。没有Solder Mask的地方，做板时就时阻焊剂。阻焊剂的主要目的时避免在焊接过程中焊料无序流动而导致焊盘引线之键“桥接”短路，保证安装质量，提供长时间的电气环境和抗化学保护，形成印刷电路板的“外衣”。
这个命令就时一个实现软件自动检查走线和Sold（焊料）间距的功能。
Analysis -> Solder Mask to Trace Spacing，就会弹出“Check Solder Mask”对话框。
在这个对话框中分别选择要检查的Electrical Layer与Solder Mask Layer 两层。也就同时选中Top/Soldermask_top层，或者同时选中
Bottom/Soldermask_Bottom层。然后在Clearance中输入可以容忍的最小间距。最好在“Remove Old Solder Mask Errors”前打上勾，以免混淆。OK后系统执行查找，此时屏幕底端左边显示“Solder to Trace Check”:右边显示百分比，执行完毕后，如果发现错误则会弹出一个报错信息框。
同样的，确定后屏幕会跳转至这两层信息，并且屏幕的右上方会增加一个信息显示/编辑条。在这里可以查看所有错误具体位置，可以点击“ALL”显示所有的错误，也可以在下拉框中选中某一个error,这样可以查询这个error的具体位置。
3. Copper Slivers
“Copper Slivers”时指那些在生产过程中容易造成脱落的细而窄的铺铜区域。这项功能不仅能检测出细窄的铺铜区域，而且还有修复/修剪功能。在执行
这个操作前首先要打开需要检测的相关层。Analysis -> Copper Slivers就会弹出“Copper Slivers Detection”对话框。
首先在“Find Slivers Less than”后输入最小能容忍的铜面积数。在“Processing Control”中可以选上“Fix Silvers”以修复细铜。选择“Remove Old Slivers”即消除原现产生过的检测结果如“Mask Silvers”。而在下面的“Search Area”中如果选择“Process Entire Layer”表示系统将对当前打开的所有层进行检测。如果选择“Window Area to Process”则表示先选择一个窗口，系统将对窗口所在区域进行检测。OK后，系统将持续一端时间的检测，最后弹出一个提示信息，如果没有错误将显示“Found no new Slivers”.如果发现错误将弹出一个报错提示框，确定后屏幕会跳转至另一个编辑窗口。在这里可以查看所有错误具体位置，可以点击“All”显示所有的错误，也可以在下拉框中选中某一个error，这样可以查询这个error的具体位置。
4.Mask Slivers
“Mask Slivers”是制那些在生产过程中容易造成脱落的阻焊层上（俗称“绿油”的阻焊剂）细而窄的区域。阻焊剂一旦剥落很容易滑向焊料造成不良后果。这一功能项就可以在生产之前预先检测并修复一下以免造成不必要的后果。Analysis -> Mask Silvers,弹出一个“Mask Sliver Detection”的对话框。
首先在“Find Slivers less than”后输入最小能容忍的铜面积数。在“Processing Control”中可以选上“Fix Slivers”以修复细铜。选择“Remove Old Slivers”即取消原先产生过的检测结果如“Mask Slivers”。而在下面的“Search Area”中如果选择“Process Entire Layre”表示系统将对当前打开的所有层进行检测。如果选择“Window Area to Process”则表示先选择一个窗口，系统将对当前打开的所有层进行检测。OK后，系统将持续一段时间的检测，最后弹出一个提示信息，如果没有错误将显示“Found no new Slivers”。如果发现错误将弹出一个报错对话框。确定后屏幕会跳转至另一个编辑窗口，右上方出现一个信息显示/编辑条。在这里可以查看所有错误具体位置，可以点击“All”显示所有的错误，也可以在下拉框中选择某一个error，这样可以查询这个error的具体位置。
5.Find Solder Bridges
在大多数的EDA软件中设计PCB时都会定义一层Solder Mask,这在生产上就是所谓的阻焊层，对于焊盘上未定义Solder Mask的区域。也就是生产时上焊料、阻焊剂的地方，如果这各区域定义的过大，将会使该焊盘附近的走线或其他导电物体裸露在阻焊剂之处。从而在加工时该焊盘与其附近的金属走线容易形成“桥接”，造成短路现象。由此可见，生产上的“Solder Bridges”现象通常是由于设计阶段的mask数据的不恰当定义并且CAD系统又没有及时发现而引起的。因此，在生产加工之前快速的检测并修复“Solder Bridges”现象是非常必要的。
CAM350不仅能快速的发现“Solder Bridge”，同时还能进行修复。加工前实现这一功能只要利用菜单Analysis -> Find Solder Bridges打开“Solder
Bridging”对话框。
在“Top Check/Bottom Check”前的小方框中打上勾可以选择只对表层或底层检测或者同时检测。在后面的“Mask Layer、Check Against”中选择正确的层，注意Soldermask_top对应Top层；Soldermask_bottom对应Bottom层。在“Bridge Distance”中输入最小能忍受的“桥接”间距。在下面的“Search Area”中如果选择“Process Entire Layer”表示系统将对当前打开的所有层进行检测。如果选择“Window Area to Process”则表示先选择一个窗口，系统将对窗口所在区域进行检测。OK后，系统将持续一段时间的检测。如果发现错误系统将弹出一个报错对话框。确定后屏幕会跳转至另一个编辑窗口，右上方出现一个信息显示/编辑条。在这里可以查看所有错误具体位置，可以点击“All”显示所有的错误，也可以在下拉框中选中某一个error,这样可以查询这个error 的具体位置。
6.Check Drill
这个功能项是用来检验钻孔层的各种问题的。例如孔与孔之间的距离是否合理，是否在同一位置上有两个大小相同或大小不一的孔。
Analysis -> Check Drills,弹出Drill Alalysis对话框。
“Overlapped Drill Hits”可以检查在同一位置是否有两个相互重叠的过孔。“Coincident Drill Hits (Different Sizes)”可以检验在同一位置是否有两个或两个以上的相同尺寸的过孔，但这些过孔是由不同的Tools产生的。“Redundant Drill Hits (Same Size)”可以检查在同以位置是否由两个或两个以上的相同尺寸的过孔，但这些过孔是由相同的Tool产生的。“Drill Hole to Drill Hole Clearance”可以检验过孔之间的间距是否满足某种即定的规则。接着在“Layers to Analyze”中选择需要检验的层。
7.以上介绍的DFM检验各项功能都可以在Info -> Report菜单中产生一个报告显示检测结果。如Sliver Report、Solder Mask Errors Report、Silkscreen Errors Report等并可保存为*.rpt文件。
如果已经运行过这些检验功能，只是想看看他们具体所在的位置可以通过Info -> Find菜单来实现。也可以在Analysis下的某个菜单项的对话框中直接点击即可。
时间：2010-10-24 15:01:14 来源：网络 CAM350 技巧 请问在CAM350中，如何学习编写“宏”。 回答：macro--->recode可把你的操作记录下来，通过它，您可慢慢地来学。 请问地CAM350中，如可一次性删除当前D码相同的元素，就好像V2001中的ALT+D一样。 回答：删除：edit--->delete---->右上角filter--->选Decodes:如D10就填入10--->OK--->选selectAll即可。 在cam350中要怎么样才能把一条完整的线段只删除一小节呢？ 回答：方法：File->Add Vertex 然后 File->Delete Segment 即可。 请问在CAM350中，如何能快速选择到一个焊盘或一条线段呀，我问的是有快捷键吗？ 回答：用filter。 请问Add->Padstack的作用是什么？ 回答：当gerber被抽过网络之后，会产生电性连接。padstack是由一个孔及其连接的各层焊盘所组成的一个电性组合。你可以用query | padstack 来查看原有gerber 的padstack，然后再指定位置添加此padstack。 我想问一下呢?在cam350中要怎样才能取消被加亮显示的d-code呢? 回答：按下“H”键即可。 还有就是有没有只显示线或pad的的开关呢?好像v2001中的shift+t跟 shift+p 回答：可以按下键盘的“Y”键，出现Layer Table，选择你线路的那一层。如：,在Draw 中按一下，会出现Colors for draws lay... 按一下Hide(隐藏),即可隐藏线路，反之按下Flash即隐藏焊盘。 我还想问一下呢?就是在cam350中要怎样改变d-code呢?改变单一的和这一类
PADS生成GERBER文件步骤及CAM350的简单使用 PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了. 首先来看一下每个powerpcb 文件应输出多少张gerber文件。输出的总数为n+8 张。其中n 为板子的层数(例如4 层板，那么 n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张助焊图(paste mask top/bottom)，2 张钻孔图(drill/Nc drill)。 先复习一下介绍各层的定义吧,哈哈 (1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线. (2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线. (3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件. (4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种 注释字符。 (5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有， 那么在底部丝印层就不需要了。 (6)内部电源接地层(Internal Planes) (7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bottom Solder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。 (9)Drill (10)N C Drill (11)机械层(Mechanical Layers), (12)禁止布线层(Keep Ou Layer) (11)多层(MultiLayer) (13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2) 我们要考虑的就是1-10这几个.值得一提的是solder表示是否阻焊,就是PCB板上是否露铜;paste 是开钢网用的,是否开钢网孔.所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏. 再来讲讲各显示项目. Board outline(板框),在设置每层的Layer时，将Board Outline选上. Pads(焊盘).Connections(鼠线).Vias(导通孔).Parts-Top(顶层元器件).Tracks(电气走线)Parts-Botm(底层元器件)Copper(导体铜箔)Part Refs(元器件排序标注)Lines(二维线)Part Type(元器件型号标注)Text(字符)Outlines(外框线) 准备工作： 1、重新设定外形左下角为原点 在 Setup 菜单中选择 Set Origin，输入板框外形左下角坐标，重新设定原点，并将外形尺寸（长宽）设为整数，单位mm ，特殊情况可设到小数点后一位。 2、检查字符丝印是否上焊盘、字体太小或太大、字符反字符等现象，如果有上述的现象，可先在PCB 中对字符进行移动、放大或缩小、镜像或旋转、字符线宽等操作。

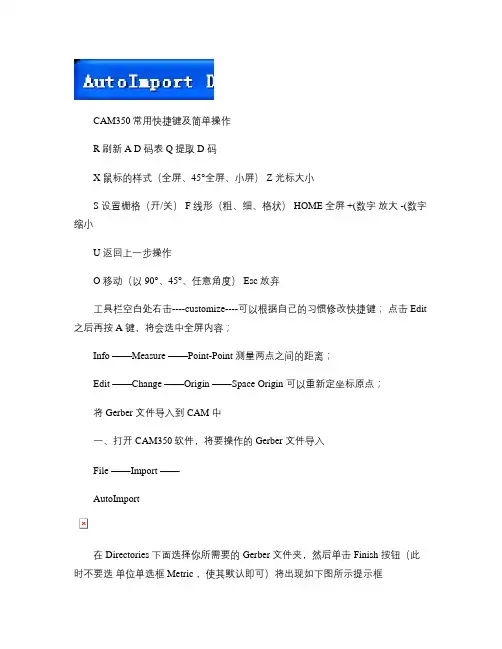

cam350的简单应用及注意事项 本章将对cam 350的简单应用及注意事项做相应的简单介绍 一、cam 350中导入、查看、输出文件 1、常用快捷键： A 打开光圈表（D码表） C 以光标为中心放大临近范围 D 设置当前激活的D码 F 切换显示线的填充模式（实填充/外形线/中心线） H 所有同类型D码的元素高亮显示 K 关闭层（当前层除外） L 指定当前层 N 切换当前层的正片/负片显示 O 改变走线模式（0/45/90度） P 显示上一次缩放大小 Q 查看属性 R 刷新 S 随删格移动开关 T 透视显示开关 U 撤消 V 删格显示开关 W 窗口式放大 X 光标模式切换（短“十”字形、长“十”字形、X形） Y 打开层设置对话框 Z 目标选取开关（以光标为中心） Ctrl U 恢复 + 放大 -缩小 Home 全局显示 ，执行上一命令 Esc 结束当前命令（等于鼠标右键） 空格键等于鼠标左键 Ins 按光标在面版中的位置显示图形 Page Up 放大目标选取框（以光标为中心） Page Down 缩小目标选取框（以光标为中心） Ctrl N 新建 Ctrl O 打开
Ctrl S 保存 2、 以“卡片”Gerber 为范例进行导入。首先用350中的“自动导入”命令来导入Gerber ，如图1所示： 图1 点击图1中File → Import → AutoImport 进入图2： 自动导入 手动导入 导入钻孔数据 导入锣带数据
图2 点击图2中的Next 进入图3： 选择Gerber 文件所存放的文件夹 此处无需更改，默认即可 Gerber 类型，一般常见为：RS-274-X 、 Gerber 转出时的格式，点击可进行选择，如图中小窗口所示

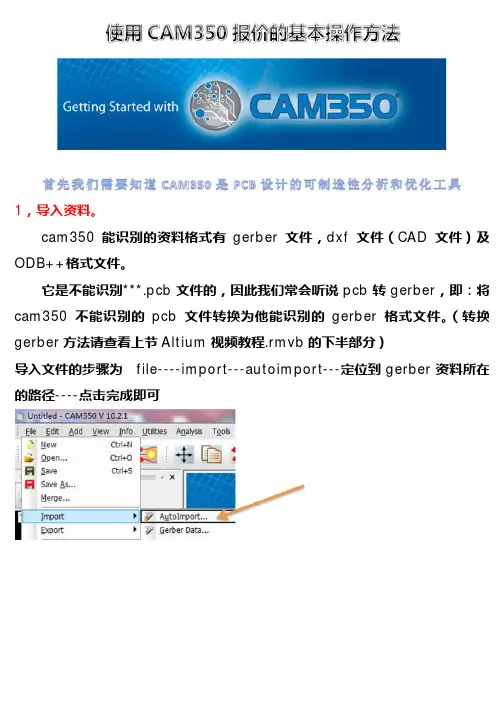

1，导入资料。 cam350能识别的资料格式有gerber文件，dxf文件（CAD文件）及ODB++格式文件。 它是不能识别***.pcb文件的，因此我们常会听说pcb转gerber，即：将cam350不能识别的pcb文件转换为他能识别的gerber格式文件。（转换gerber方法请查看上节Altium视频教程.rmvb的下半部分） 导入文件的步骤为file----import---autoimport---定位到gerber资料所在的路径----点击完成即可
2.区分层（双面板及四层包含那些层，如何区分）。 导入文件后我们还要能区分层，常见的gerber一般为protel系列格式，即：文件以.GB*结尾的文件 通常情况下按照如下方式区分层： 顶层贴片GTP 顶层字符GTO 顶层阻焊GTS
顶层线路GTL 内层正片G1 G2等等（多层板才会有内层） 内层负片GP1 GP2等等（多层板才会有内层） 底层线路GBL 底层阻焊GBS 底层字符GBO 底层贴片GBP 钻孔文件DRL 及TXT 分孔图GDD 及GD1 外形文件GM1 GM2 及GKO 文件导入成功后屏幕中显示的是所有层，如果想要单独查看某一层我们可以通过双击某一层来实现，需要打开所有层可以点击这个快捷图标，需要点击上面的刷子图标刷新才可以显示。需要同时查看两层可以先双击打开一层然后单击打开另一层（需要刷新后才会显示，可以按键盘上的R键或者按这个刷子）需要改变显示的颜色可以右键点击相应层的颜色在弹出的窗口选择需要的颜色即可。按R键刷新才会显示更换后的颜色。 放大缩小可以按住鼠标滚轮并移动鼠标松开，即可完成，向上是放大，向下时缩小。 3.外形尺寸的测量。 通常外形层为GM1层，GKO层是禁止布线层，一般设计上会比GM1层小一圈，当然这只是标准的设计，事实上设计师往往为了体现自己的独特风格会使用不同的层来做不同的事，因为这并不影响最终的PCB电气性能。所以在测量外形尺寸时两层都需要打开看看，一般报价先以较大的尺寸为准，然后在报价时与客户确认。 测量前我们还需要设置单位为公制，并将格点设置为1/10000

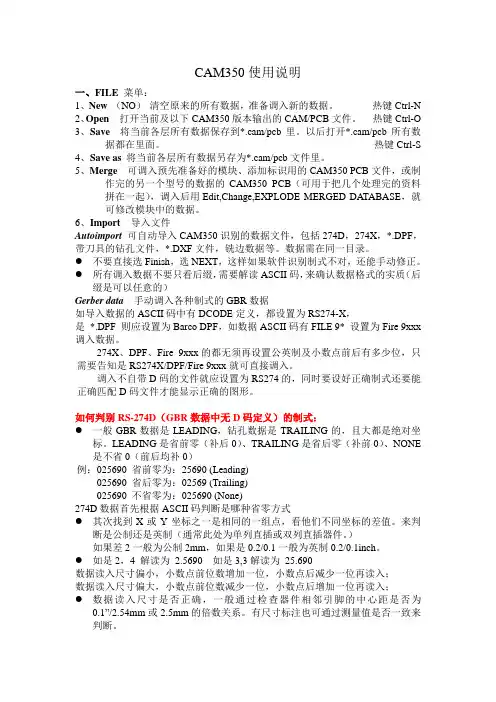

CAM350 V8.0.5 File 菜单 1. new ：新建（快捷键Ctrl+N）。 2. open：打开（快捷键Ctrl+O）。 3. save：保存（快捷键Ctrl+S）。 4. save as：另存为。 5. merge：合并两PCB 文件。可将两层排列方式基本一致的板做拼接，若掌握熟 练可拼接文件用于菲林绘制。 6. Import：导入文件。 Autoimport：自动导入文件。 系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做 调整，选择其他光圈编译器或重新编辑编译器并做检查。 Gerber data：导入Gerber 文件。 对于RS274-X 文件自带D 码即可将文件调入，而对于RS274-D 文件则通过调整文件格式来调试到显示正确的图形。 Drill data：导入钻孔数据。同样通过格式调整来调试图形正确性。 Mill data：导入铣边资料。 Dxf：一种文件格式，一般有客户提供此类文件作为说明。 Aperture table：光圈表。 当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使 用的编译器。 7. Export：导出文件。- Composites：复合层输出。 Drill data：钻孔数据。 Mill data：铣边数据。8. Print：文件打印。 Setup printer：打印机设置。 Print display：打印预览。 9. Setup：系统设置。 Preferences：参数选择。 可设置优先缓存区，如：undo 恢复键功能；自动备份的功能，但常规下不做自 动备份。 Paths：路径。定义系统显示的输入输出及其它一些环境文件所在的默认路径。 File extensions：设置输入输出文件扩展名的默认值。 Colors：设置显示的颜色。可根据个性进行设置。 Photoplotter：对光绘程序中指令的识别进行设置。 有客户设计软件生成的文件在该选择不同时将会有不同识别程度，不要轻易 更改其间参数。当发现文件中有不明设计的圆弧，可通过选择Ignore arcs with same start/cnd points 调试后与客户确认，或发现文件中焊盘线处于未填实的 情况可通过将Interpolated arc if no G74/G75由Quadran调至360 Degrees， 切记当调试后再做其他板之前请务必调回原默认状态。 Nc-mill machine：为铣边文件设置默认格式。 Nc-drill machine：为钻孔文件设置默认格式。 Save defaults：将当前环境设置为默认环境。在每次使用New 指令即可进入该 默认环境。
CAM350 中对层的编辑功能基本包括增加/删除层、更改各层顺序、设置层的状态和参数、层组合等。 CAM350 中对层的编辑功能基本包括增加/删除层、更改各层顺序、设置层的状态和参数、层组合等。 1.增加层：增加层有两种方法。利用菜单项Edit -> Layers -> Add Layers,或者在左边工具条点击快捷图标，在出现“Number of new layers”后输入需要增加的层数。 2.删除层：Edit -> Layers ->Remove Layers,选择要删除的层。 3.更改各层顺序：有时为了看起来方便想按一定顺序排列各层，可以通过菜单项Edit -> Layers -> Reorder Layers 来实现更改各层顺序的功能。调整顺序时先选中要调节顺序的层，然后移动鼠标到理想的插入点即可，最后按下Renumber排序。 4.设置层的状态和参数：查看、更改各层信息可以按下热键“Y”或利用菜单项Tables -> Layers,层信息包括层的名字、层的类型、Flash/Draw 颜色、层的状态(On/Off/Ref)、是否当前被激活的层、是否在最前面一层。 5.层的组合：在看Gerber 时经常会需要同时打开某几层一起看，这时，利用某个热键一下子打开几层就会显的非常便捷。CAM350 中“层组合设置功能”就能很好的做到有目的将几层并为一组简单的使用一个热键就能同时打开这组内所 有的层。在CAM350 中有四种不同的层组合选择分别为：User/Layer Stackup/Blind a nd Buried/MCM Technology。其中，User 为通用的用户定义类型;Layer Stackup 是在拼版过程中使用的层组合设置：Blind and Buried 是配合Netlist 的产生使用的;MCM Technolo gy 是专门针对MCM 技术的基板的Gerber文件。这四种形式下的层组合设置功能可以通过Tables -> Layer Sets 菜单下的四个选择来实现。 由于Layer Stackup/MCM Technology 和我们关系不大，这里仅介绍User和Blind and Buried 两种方式。关于打开组合层的热键，CAM350 是这样规定的，系统默认的热键为数字键0-9，从1 开始为第一个层组合设置，依次类推，0 则代表第10 个层组合设置：当然CAM350 可设置10 个以上的层组合，但只有前10个可以通过热键打开。 首先介绍User 类型：打开Tables -> Layer Sets -> User 菜单会出现“User Layer Set s”对话框： 在左边的"Layer Sets"列表中是层设置的名称及其分配的热键数字。名称是在右边的“n ame”框中输入的。名字可以使用默认的，也可以自己定义，但是命名中不允许包含空格。一般在“Layer Sets"列表中显示的是“LS1：LyrSet_1<..Hot Key 1",但如果在其他三中类型(L ayer Stackup/Blind and Buried/MCM Technology)中已有过设置，则将自动以下一个未使用的热键开始。 如是以“LS1：LyrSet_1<..Hot Key 1"开始的，则表面热键1 已经使用过。接下来依次点击右边数字按钮来加入每个Layer Sets 中包含的层。如点击1 按钮就会弹出“Layer List”

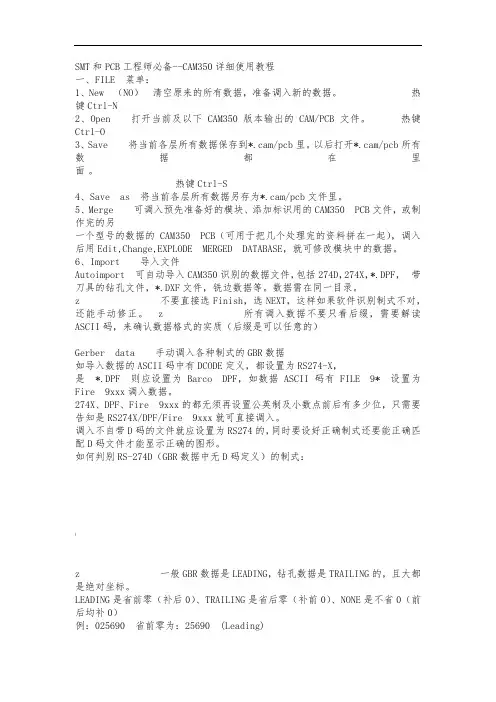

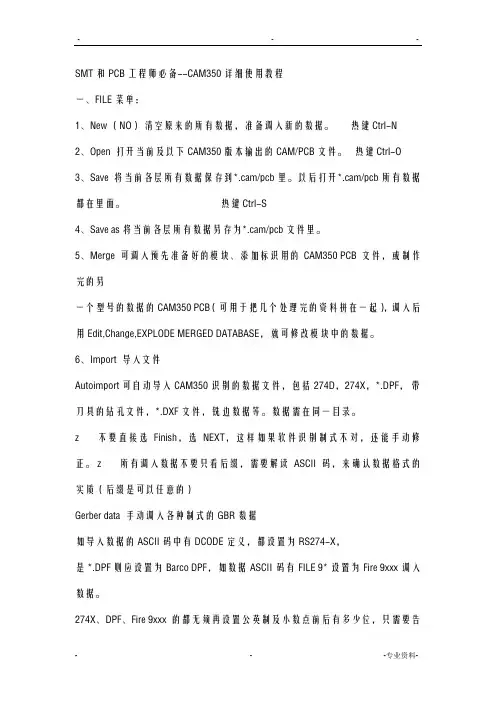

SMT和PCB工程师必备--CAM350详细使用教程 一、FILE菜单： 1、New（NO）清空原来的所有数据，准备调入新的数据。热键Ctrl-N 2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。热键Ctrl-O 3、Save将当前各层所有数据保存到*.cam/pcb里。以后打开*.cam/pcb所有数据都在里面。热键Ctrl-S 4、Save as将当前各层所有数据另存为*.cam/pcb文件里。 5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另 一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。 6、Import导入文件 Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。数据需在同一目录。 z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的） Gerber data手动调入各种制式的GBR数据 如导入数据的ASCII码中有DCODE定义，都设置为RS274-X， 是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx调入数据。 274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。 调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。 如何判别RS-274D（GBR数据中无D码定义）的制式： z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。LEADING是省前零（补后0）、TRAILING是省后零（补前0）、NONE是不省0（前后均补0） 例：025690省前零为：25690(Leading) 025690省后零为：02569(Trailing)025690不省零为：025690(None) 274D数据首先根据ASCII码判断是哪种省零方式 z其次找到X或Y坐标之一是相同的一组点，看他们不同坐标的差值。来判断是 公制还是英制（通常此处为单列直插或双列直插器件。） 如果差2一般为公制2mm，如果是0.2/0.1一般为英制0.2/0.1inch。z如是2，4解读为2.5690如是3,3解读为25.690
CAM350 使用技巧浅谈 1.在导入Gerber 文件时（File -> Import -> AutoImport），不能直接点击Finish 键，要首先进入Next，这里可以设置每一层的类型、格式、是否导入等；在格式中可以打开一个"Gerber Format"对话框：这个格式一定要设置好，导入的图形将会失真或者无法导入。精确度要正确设置，否则在测量过程中会带来很大误差，单位一定选择（English）。为了快速省时，可以在“Apply to All”前打上钩，把该设置应用到其他要导入的层。 2.导入Gerber 文件后不管时查看文件是否正确，还是进行DFM 检查或者制作生产上需要的文件，最好先将各个层的类型定义清楚。 3.充分利用Layer Set 功能将经常需要同时打开的一些层定义为一组只用一个热键即可方便打开。 4.要执行某个操作前要打开有关层，如要检查Mask Silver，就必须打开相关的Soldermask 层。 5.有些命令有先后顺序，如netlist extract。 6.导入的Gerber 文件如果进行了如定义层类型、层组合设置等操作，如果不保存为*.cam 文件，再次打开时所有设置都将不存在。所以，如果想再次打开该Gerber 文件进行编辑时，最好将文件先保存为*.cam 文件。 7.CAM350 可以导入导出*.dxf 文件。因为CAM350 中文件保存后为*.cam 文件，而后缀为cam 的文件只能用CAM350 打开。而其他许多软件都能读*.dxf 文件。
如果想通过其他软件（如AutoCad、Gc-CAM、GerberTool、Genesis2000）中打开经CAM350 处理的文件就可以通过导出*.dxf 文件来实现。
CAM350 基本操作 2009-12-23 00:30 光标移动（Cursor Movement）: 光标的位置大多数情况下是有鼠标控制的，同样键盘上的上下左右箭头也可以控制屏幕上光标安装一个象素或格点来移动。水平移动由左右箭头键控制，而垂直方向的移动则由上下箭头键控制。 循环选择（Cycle Picking）: 在任意一个功能选择模式下如Move 或Copy，可以重复选择编辑对象，这样在执行具体命令前可以选择多个对象，然后所有被选中的对象将作为一个整体在一个框内，然后一起进行编辑。 几种选择方式（Making Selections）： 在使用一个编辑命令时，如Move，可以选择单个对象，也可以同时选择多个对象。单击鼠标左键即可选择单个对象，此时被选中的对象跟随光标移动，并且命令提示行显示“[Move:Single]”：选择多个对象时，只要再同时按下Ctrl键，此时的命令提示行则显示“[Move:Multiple]”，选择完毕后所有被选中的对象被高亮，光标则变成一个包含所有被选中对象的框，如果想去调框中的任意对象只要按住Ctrl 的同时再点击该对象即可，确定好要移动的对象后就可以移动光标到理想的位置。 取消命令（Abort Commands）： 在一个命令执行过程中可以通过单击鼠标右键或按下热键“Esc”终止命令。 CAM350 支持的D 码形状： Round：圆形 Square：正方形 Rectangle：矩形 Target：靶标 Thermal：花孔 Custom：自定义D 码 Donut：环形 Octagon：八边形（不能旋转） Oblong：长椭圆形 Triangle：三角形
CAM350 技巧 时间：2010-10-24 15:01:14 来源：网络 CAM350 技巧 请问在CAM350中，如何学习编写“宏”。 回答：macro--->recode可把你的操作记录下来，通过它，您可慢慢地来学。 请问地CAM350中，如可一次性删除当前D码相同的元素，就好像V2001中的ALT+D一样。 回答：删除：edit--->delete---->右上角filter--->选Decodes:如D10就填入10--->OK--->选selectAll即可。 在cam350中要怎么样才能把一条完整的线段只删除一小节呢 回答：方法：File->Add Vertex 然后 File->Delete Segment 即可。 请问在CAM350中，如何能快速选择到一个焊盘或一条线段呀，我问的是有快捷键吗 回答：用filter。 请问Add->Padstack的作用是什么 回答：当gerber被抽过网络之后，会产生电性连接。padstack是由一个孔及其连接的各层焊盘所组成的一个电性组合。你可以用query | padstack 来查看原有gerber 的padstack，然后再指定位置添加此padstack。 我想问一下呢在cam350中要怎样才能取消被加亮显示的d-code呢 回答：按下“H”键即可。
还有就是有没有只显示线或pad的的开关呢好像v2001中的shift+t跟 shift+p 回答：可以按下键盘的“Y”键，出现Layer Table，选择你线路的那一层。如：,在Draw 中按一下，会出现Colors for draws lay... 按一下Hide(隐藏),即可隐藏线路，反之按下Flash即隐藏焊盘。 我还想问一下呢就是在cam350中要怎样改变d-code呢改变单一的和这一类的d-code呢 回答：单一D 码的改变：方法：Edit->Change->Dcode 然后按下右键，出现Change Dcode窗口,输入D码即可. 改变同一类的D-code:方法:Tables->Apertures 出现孔径表(Aperture Table)窗口输入修改的数据（如：Shape、Size）OK退出后，相同D码的全部都已改变了。 还有就是要怎样才能高亮的显示arc呢能不能一下把所有的arc都显示呢 回答：因在同一个文件中ARC的D码也各有不同，只要选择当前要显示的D 码，再按一下“H”键，这时所有相同的D码会高亮显示出来了。 还有呢就是怎样才能把一条线段从头到尾的选择呢好比outline外型线! 回答：可以如移动：方法一：EDIT->MOVE 然后Ctrl+鼠标左键单击需选取目标即可。方法二：Edit->Line Change->Join Segments也可。 内层是负片时和正片时要怎样设置呢 回答：方法：Tables->Compostites... 按ADD 加入需设置的层，最好设置其正负性即可。 如何在CAM350里整个删除同一Decode 回答：先选菜单中edit-->>delete--->>再点击右上角filter出现对话框在dcode一栏中输入要删除的dcode，在其前加"-"表示除此dcode 外。 关于CAM350中的多边形填充问题。 回答：先畫一個自已相要的圖形,按Add的Polygon..選擇select border 和

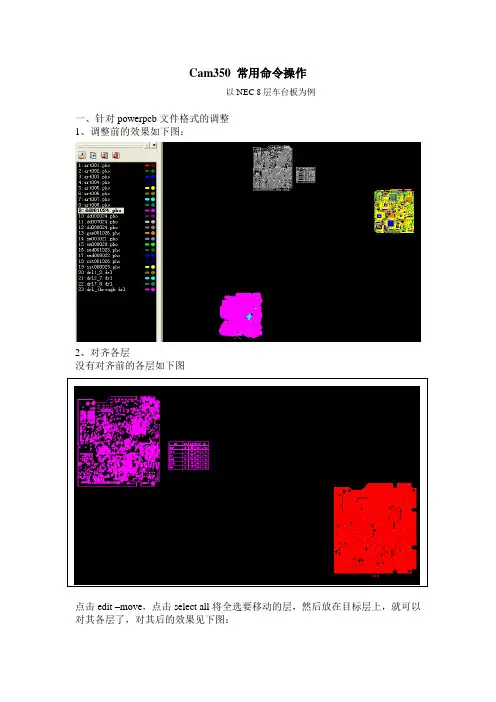

CAM350 9.5一般操作 这个大家有可能接触的不是很多不过很好学的 首先介绍一下它的基本操作 CAM350 9.5的操作按键和99不太一样小键盘上的“—”是缩小“+”是放大 或者按住鼠标滚轮向前推为放大向后拉为缩小它们都是以鼠标为中心点的 CAM350 9.5中Q键它是查看的意思可以查看线宽和孔径的大小 Home是实现文件全屏显示的快捷键 下面简要的介绍一下CAM350 9.5工作流程 1.导入资料 CAM350 9.5打开资料是比较麻烦的 需要把整个文件夹放在一个比较快捷的位置以便于打开 首先打开CAM350 9.5File→Import→AutoImport……快捷键AIT+F+I+U 文件导入自动导入 找到你文件所在的位置 最后按Finish确认导入 导入之后你会发现钻孔和其它是分开的所以第一步就是把它们放在一起 AIT+E+M移动的快捷键然后在按”W”这是框选的意思框住你要移动的物件按右键取消框选在选择一个基准点在与其它层合在一起~~ 2.更改单位 同99一样把英制改成毫米Seftings→Unit……快捷键AIT+S+U 设定设置单位和精确度
这里要注意的是除了更改成毫米 下面的Resolution 也需要更改成1/10000 按OK确认 3.层属性 左上角为层名称可以直接双击两下 在按“R”刷新进入查看层 刷新 增加层 显示全部的层 关闭除当前层外的其它所有的层 4.测量制程能力 在CAM350 9.5中按Q键就可以直接查看 你想知道的焊盘和线宽 Size显示出的就是这条线的线宽
这个是按Q键查看孔径 Tool冒号后面就是这个过孔的孔径大小 0.5080这个就是这个过孔的大小咯 5.测量板子的面积 测量板子面积时需要点开外框层 然后Info→Measure→Point-point 快捷键AIT+I+M+P 查看测量点与点之间 面积是 Dxxxxxx Dyxxxxx CAM350 9.5快捷键明细 1、ALT+F-->N 打开新软件 2、ALT+F-->O 打开文件（PCB） 3、ALT+F-->S 保存 4、ALT+F-->A 另存为 5、ALT+F-->M 两个文件合并，用作对比用 6、ALT+F-->I+U 输入GERBER文件 7、ALT+F-->I+G 分层输入GERBER文件 8、ALT+F-->E+G 与输入文件相反，即输出相应的文件
CAM350使用技巧 cam350v8.0 以上如何自定义快捷健 答：在菜单栏空白处，单击鼠标右键，点customize 进入。选择keyboard 选项，在Category里选择命令所在的菜单，在Commands 里选择命令,在Press New Shortcut 里输入所要定义的键，点击Assign 完成。可设置任意键。 CAM350 中如何填充多边形 答：Add -> Polygon，选择Select Border 和Fill to Border 两项，将Polygo nClearance 的间距改成零。填充的多边形必须是一个闭合的图形。点选多边形的一边后单击鼠标右键，然后继续点选其它边。直到将所有的边都点亮后，双击右键进行填充。此外，也可以利用Edit -> Line Change -> Join Segments 命令将多边形的所有边变成一个整体后再进行填充。 CAM350v8.0 转入Gerber 和Dill 资料后如何对齐位置 答：用EDIT -> LAYERS -> ALIGN 命令。选取该命令后在认为不动层的某一PAD 上单点左键，再点右键确认该点，再在想要移动的层对应的点上单击左键，这时该点就会变白色，双击右键即可对齐。 删除很多东西时，不小心选取了不要删除的，这时是否需要取消重新选择 答：按CTRL+鼠标点击不需删除的部分，即可恢复。 在CAM350 中如何加泪滴 答：utilities---teardrop，从PAD 引出的那条线还需够长才可，而且是从PAD 中心引出的才能加上去。 CAM350 中线转PAD 时只能转圆、长方形、橢圓形，其它不规则形状如何转答：Utilities -> Draws To Flash -> Interactive 在CAM350 里如何选择线或焊盘，并自动捕捉它们的端点和中心点，就像V20 01 里按S 键后能选择线并自动显示当前的D码 答：按“Ｚ”键，其作用和V2001 的S 一样。有时按“Ｚ”可能抓不到中心那就把
CAM350 CAM350 技巧集技巧集 技巧集 CAM350 V8.0 CAM350 V8.0 以上如何自定以上如何自定以上如何自定义义快捷健 快捷健 答：在菜单栏空白处，单击鼠标右键，点customize 进入。选择keyboard 选项，在Category里选择命令 所在的菜单，在Commands 里选择命令,在Press New Shortcut 里输入所要定义的键，点击Assign 完成。 可设置任意键。 CAM350 CAM350 中如何中如何中如何填填充多充多边边形 答：Add -> Polygon，选择Select Border 和Fill to Border 两项，将 PolygonClearance 的间距改成零。填充的多边形必须是一个闭合的图形。点选多边形 的一边后单击鼠标右键，然后继续点选其它边。直到将所有的边都点亮后，双击右键进 行填充。此外，也可以利用Edit -> Line Change -> Join Segments 命令将多边形的 所有边变成一个整体后再进行填充。 CAM350v8.0 CAM350v8.0 转转入Gerber Gerber 和和Dill Dill 资资料后如何料后如何对齐对齐对齐位置位置 位置 答：用EDIT -> LAYERS -> ALIGN 命令。选取该命令后在认为不动层的某一PAD 上单点 左键，再点右键确认该点，再在想要移动的层对应的点上单击左键，这时该点就会变白 色，双击右键即可对齐。 删除很多除很多东东西时，不小心不小心选选取了不要取了不要删删除的除的，，这时这时是否需要取消重新是否需要取消重新是否需要取消重新选择选择 选择 答：按CTRL+鼠标点击不需删除的部分，即可恢复。 在CAM350 CAM350 中如何加中如何加中如何加泪泪滴 答：utilities---teardrop，从PAD 引出的那条线还需够长才可，而且是从PAD中心引 出的才能加上去。 CAM350 CAM350 中中线转线转PAD PAD PAD 时时只能只能转圆转圆转圆、、长方形方形、、橢圓形橢圓形，，其它不规则规则形形状如何如何转转 答：Utilities -> Draws To Flash -> Interactive 在CAM350 CAM350 里如何里如何里如何选择线选择线选择线或或焊盘，并自动捕捉捕捉它它们的端的端点点和中心和中心点点，就像就像V2001 V2001 V2001 里按里按里按S S 键后能后能选择线选择线选择线并并自动显动显示示当前的前的D D 码 答：按“Ｚ”键，其作用和V2001 的S 一样。有时按“Ｚ”可能抓不到中心那就把移动 量弄小点,如还不行就按“Page Up”把標框放大。再按Q 键点相应PAD 就会有D 码状态 出来。 在CAM350 CAM350 中如何中如何中如何将将指定的指定的东东西转换转换成自定成自定成自定义义D D 码码 答：用Utilities -> Draw To Custom 将图形自定义成D 码，然后用Utilities -> Draws To Flash -> Interactive 命令，选择Define By Selecting D-Code，点Pick from list 指定刚才自定义的D-CODE 号即可。 如何如何将将自定自定义图义图义图形形转换转换成自定成自定成自定义义D D 码库码库码库（（即保存成即保存成LIB LIB LIB 文件文件文件）） 答：先将自定义图形变成DCODE，保存成.CAM 文件。重新读入.CAM 文件，直接进入CAP EDITOR 下，可存为.CLB 文档。 导入文件入文件时时，提示有未定提示有未定义义D D 码码如何如何处处理 答：点NEXT UNDEFINED 就可以找到那个D 码，手动设置一下数值即可，直到NEXT UNDEFINED 不再显亮就算完成。 在CAM350 CAM350 里面是否有自里面是否有自里面是否有自动动加电镀边电镀边和阻流和阻流和阻流边边的指令 的指令 答：加阻流块的命令与铺铜的指令是相同的。具体操作如下：菜单Add ->polygon 弹出 polygon setting 对话框。如果你要自己画一个封闭的区域选Draw Border，已画好了 一个封闭的区域则选Select Border。第二列选Vetor Fill；最后一列选Dcode；接下来 按Edit，进入阻流块pattern 的编辑器对话框。选择一个Dcode，输入自己想要的x,y 间隔、偏移量等；最后要save 成一个pat文件，下次就不用再编辑了。 cam350 cam350 如何如何如何获获得钻孔信息孔信息，，如果如果蓝图蓝图蓝图里面里面里面没没有标示，cam350 cam350 是否能是否能是否能读读出孔 出孔 答：在Import Drill date 直接读出钻孔文件层就可以了。
CAM350使用技巧问答全集 cam350v8.0 以上如何自定义快捷健 答：在菜单栏空白处，单击鼠标右键，点customize 进入。选择keyboard 选项，在Category里选择命令所在的菜单，在Commands 里选择命令,在Press New Shortcut 里输入所要定义的键，点击As sign 完成。可设置任意键。 CAM350 中如何填充多边形 答：Add -> Polygon，选择Select Border 和Fill to Border 两项，将PolygonClearance 的间距改成零。填充的多边形必须是一个闭合的图形。点选多边形的一边后单击鼠标右键，然后继续点选其它边。直到将所有的边都点亮后，双击右键进行填充。此外，也可以利用Edit -> Line Change -> Join Seg ments 命令将多边形的所有边变成一个整体后再进行填充。 CAM350v8.0 转入Gerber 和Dill 资料后如何对齐位置 答：用EDIT -> LAYERS -> ALIGN 命令。选取该命令后在认为不动层的某一PAD 上单点左键，再点右键确认该点，再在想要移动的层对应的点上单击左键，这时该点就会变白色，双击右键即可对齐。 删除很多东西时，不小心选取了不要删除的，这时是否需要取消重新选择 答：按CTRL+鼠标点击不需删除的部分，即可恢复。 在CAM350 中如何加泪滴 答：utilities---teardrop，从PAD 引出的那条线还需够长才可，而且是从PAD中心引出的才能加上去。 CAM350 中线转PAD 时只能转圆、长方形、橢圓形，其它不规则形状如何转 答：Utilities -> Draws To Flash -> Interactive 在CAM350 里如何选择线或焊盘，并自动捕捉它们的端点和中心点，就像V2001 里按S 键后能选择线 并自动显示当前的D码 答：按“z”键，其作用和V2001 的S 一样。有时按“z”可能抓不到中心那就把移动量弄小点,如还不行就按“Page Up”把標框放大。再按Q 键点相应PAD 就会有D 码状态出来。 在CAM350 中如何将指定的东西转换成自定义D 码 答：用Utilities -> Draw To Custom 将图形自定义成D 码，然后用Utilities -> Draws To Flash -> Interactive 命令，选择Define By Selecting D-Code，点Pick from list 指定刚才自定义的D -CODE 号即可。 如何将自定义图形转换成自定义D 码库（即保存成LIB 文件） 答：先将自定义图形变成DCODE，保存成.CAM 文件。重新读入.CAM 文件，直接进入CAP EDITOR 下，可存为.CLB 文档。
CAM350操作要点及注意事项 1.用Edit-->Line Change-->Join Segments命令，可以将一条线段从头到尾选中。 2.Edit-->Trim Using此命令对当前的线元素起作用，如果要修剪弧或圆首先要用 Edit-->Change-->Sectorize命令将其打散后方起作用。 3.当用指令编辑或修改钻孔资料时，一定要在钻孔编辑状态下。 4.由同一点引出的多条线段或PAD即便不属于安全规格内也不会高量显示出来（多为IC 处），因此不可完全依赖DRC命令进行检查。 5.当用指令编辑或修改某一层面时，其他层面应关闭或锁定（点击Tables-->Layers，在Status栏中将要锁定的层面设置为Ref后按OK即可）。 6.在用Change-->D-Code命令时要有针对性地选择需要更改的对象，以免误操作。 7.D-CODE表里的数据及已定义好形状的D-CODE不可随意更改。 CAM350使用技巧浅谈 1.在导入Gerber文件时（File -> Import -> AutoImport），不能直接点击Finish键，要首先进入Next，这里可以设置每一层的类型、格式、是否导入等；在格式中可以打开一个"Gerber Format"对话框：这个格式一定要设置好，导入的图形将会失真或者无法导入。精确度要正确设置，否则在测量过程中会带来很大误差，单位一定选择（English）。为了快速省时，可以在“Apply to All”前打上钩，把该设置应用到其他要导入的层。 2.导入Gerber文件后不管时查看文件是否正确，还是进行DFM检查或者制作生产上需要的文件，最好先将各个层的类型定义清楚。 3.充分利用Layer Set功能将经常需要同时打开的一些层定义为一组只用一个热键即可方便打开。 4.要执行某个操作前要打开有关层，如要检查Mask Silver，就必须打开相关的Soldermask层。 5.有些命令有先后顺序，如netlist extract。 6.导入的Gerber文件如果进行了如定义层类型、层组合设置等操作，如果不保存为*.cam 文件，再次打开时所有设置都将不存在。所以，如果想再次打开该Gerber文件进行编辑时，最好将文件先保存为*.cam文件。 7.CAM350可以导入导出*.dxf文件。因为CAM350中文件保存后为*.cam文件，而后缀为cam的文件只能用CAM350打开。而其他许多软件都能读*.dxf文件。如果想通过其他软件（如AutoCad、Gc-CAM、GerberTool、Genesis2000）中打开经CAM350处理的文件就可以通过导出*.dxf文件来实现。
CAM350 技巧集 CAM350 V8.0 以上如何自定义快捷健 答：在菜单栏空白处，单击鼠标右键，点customize 进入。选择keyboard 选项，在Category 里选择命令所在的菜单，在Commands 里选择命令,在Press New Shortcut 里输入所要定义的键，点击Assign 完成。可设置任意键。 CAM350 中如何填充多边形 答：Add -> Polygon，选择Select Border 和Fill to Border 两项，将PolygonClearance 的间距改成零。填充的多边形必须是一个闭合的图形。点选多边形的一边后单击鼠标右键，然后继续点选其它边。直到将所有的边都点亮后，双击右键进行填充。此外，也可以利用Edit -> Line Change -> Join Segments 命令将多边形的所有边变成一个整体后再进行填充。 CAM350v8.0 转入Gerber 和Dill 资料后如何对齐位置 答：用EDIT -> LAYERS -> ALIGN 命令。选取该命令后在认为不动层的某一PAD 上单点左键，再点右键确认该点，再在想要移动的层对应的点上单击左键，这时该点就会变白色，双击右键即可对齐。 删除很多东西时，不小心选取了不要删除的，这时是否需要取消重新选择 答：按CTRL+鼠标点击不需删除的部分，即可恢复。 在CAM350 中如何加泪滴 答：utilities---teardrop，从PAD 引出的那条线还需够长才可，而且是从PAD中心引出的才能加上去。 CAM350 中线转PAD 时只能转圆、长方形、橢圓形，其它不规则形状如何转 答：Utilities -> Draws To Flash -> Interactive 在CAM350 里如何选择线或焊盘，并自动捕捉它们的端点和中心点，就像V2001 里按S 键后能选择线并自动显示当前的D码 答：按“Ｚ”键，其作用和V2001 的S 一样。有时按“Ｚ”可能抓不到中心那就把移动量弄小点,如还不行就按“Page Up”把標框放大。再按Q 键点相应PAD 就会有D 码状态出来。 在CAM350 中如何将指定的东西转换成自定义D 码 答：用Utilities -> Draw To Custom 将图形自定义成D 码，然后用Utilities -> Draws To Flash -> Interactive 命令，选择Define By Selecting D-Code，点Pick from list 指定刚才自定义的D-CODE 号即可。 如何将自定义图形转换成自定义D 码库（即保存成LIB 文件） 答：先将自定义图形变成DCODE，保存成.CAM 文件。重新读入.CAM 文件，直接进入CAP EDITOR 下，可存为.CLB 文档。 导入文件时，提示有未定义D 码如何处理 答：点NEXT UNDEFINED 就可以找到那个D 码，手动设置一下数值即可，直到NEXT UNDEFINED
