金属材料拉伸试验标准试
样类型及尺寸
The pony was revised in January 2021

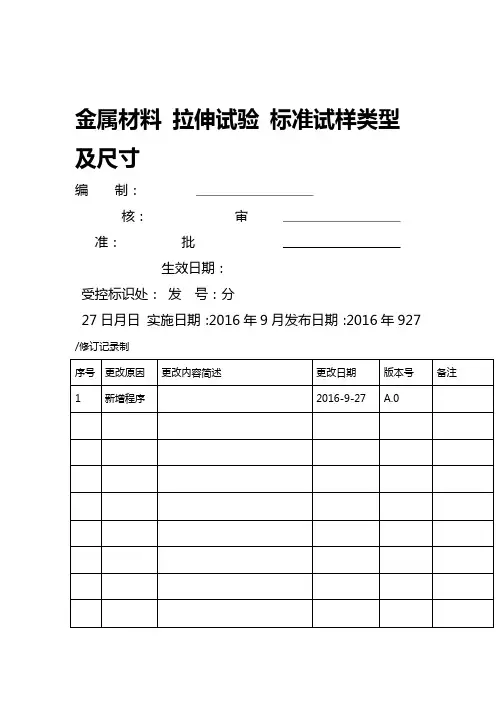

金属材料拉伸试验标准试样类型及尺寸
编制：
审核：
批准：
生效日期：
受控标识处：
分发号：
发布日期：2016年9月27日实施日期：2016年9月27日
制/修订记录
目的
本文件规定了常温下金属材料拉伸试验标准试样的类型，形状及其尺寸测量。
范围
适用于本公司常温下金属材料的拉伸试验所需的比例试样制备。
规范性应用文件
下列文件对于本文件的作用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件。凡是不注日期的应用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2975 钢及钢产品力学性能试验取样位置和试样制备
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10623 金属材料力学性能试验术语
术语和定义
试件/试样test piece/specimen
通常按照一定形状和尺寸加工制备的用于试样的材料或部分材料。
标距gauge length
用于测量试样尺寸变化部分的长度。
原始标距original gauge length
在施加试验力之前的标距长度。
断后标距final gauge length after fracture
试样断裂后的标距长度。
平行长度parallel length
试样两头部或加持部分（不带头试样）之间平行部分的长度。
断面收缩率percentage reduction of area
断裂后试样横截面积的最大缩减量（S 0-S u ）与原始横截面积（S 0）之比的百分率。
0U 00
S -S =
100%Z X S 符号和说明
与试样相关的符号及说明如下：
表1 符合和说明
试样
形状和尺寸
一般要求
试样的形状与尺寸取决于要被试验的金属产品的形状和尺寸。通常从产品，压制坯或铸件切取样坯经机械加工制成试样。但具有恒定横截面的产品（型材，棒材，线材等）和铸造试样（铸铁和铸造非铁合金）可以不经机加工而进行试验。
试样横截面可以为圆形，矩形，多边形，环形等。
原始标距与横截面有k 值为。原始标距应不小于15mm。但试样横截面积太小时，以致采用比例系数k为的值不能符合这一最小标距要求时，可以采用值为的比例系数或采用非比例样件。
非比例试样原始标距L
0与原始横截面积S
无关。
试样制取
大规模生产可用冲床粗冲，然后特殊磨床磨去硬化部分，小规模生产采用机械加工，用皂液冷却防止过热或冷作硬化（例如线切割、铣床）。
试样类型
附录A至附录D中按产品形状规定了试样的主要类型，见表2。
试样的制备
应按照相关产品标准或GB/T 2975的要求切取样坯和制备试样。
原始横截面积的测定
在试样平行长度中心区域以足够的点数测量试样的相关尺寸。

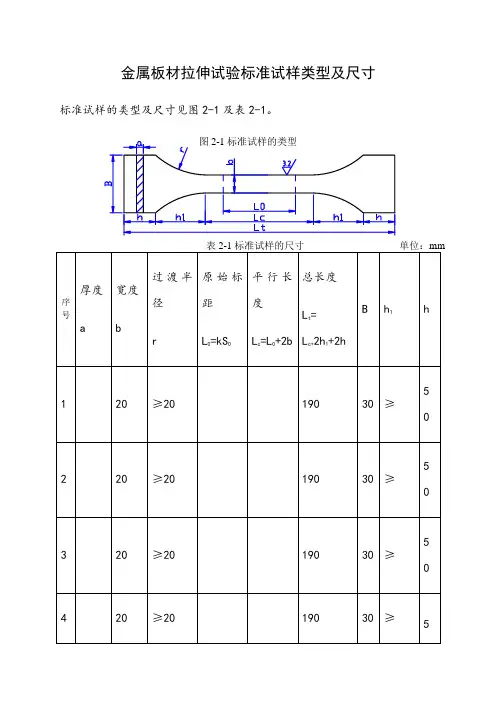

表2 试样的主要类型（单位：mm）
产品类型相应的附录
薄板——板材——扁材
厚度a
线材——棒材——型材
直径或边长
≤a＜3——附录A
是平均横截面积。
原始横截面积S
原始横截面积的计算准确度依赖于试样本身特性和类型。附录A∽附录D给出了不同类型试样原始横截面积S
的评估方法，并提供了准确度的详细说明。
原始标距的标记
应用小标记，细划线或细墨线标记原始标记，但不得用引起过早断裂的缺口做标记。
对于比例试样，如果原始标记的计算值与其标记值之差小于10%L
，可将原始标距的计
算值按GB/T 8170修约至最接近5mm的倍数。原始标距的标记应准确到±1%。如果平行长比原始标距长许多，例如不经过机加工的试样，可以标记一系列套叠的原始标距。有度L
C
时，可以在试样表面划一条平行于试样纵轴的线，并在此线上标记原始标距。
试样设备的准确度
试验机的测力系统应按照GB/T 进行校准，并且准确度应为1级或优于1级。
