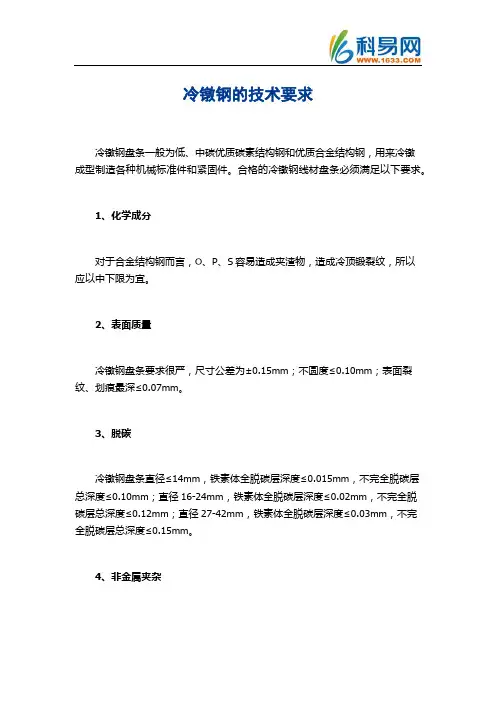

冷镦钢的技术要求:
冷镦钢盘条一般为低、中碳优质碳素结构钢和合金结构钢。标准件对原材料尺寸精度要求比较严格,热轧钢材规格有限,尺寸精度也很难满足要求,所以标准件几乎全部采用冷拉钢丝作为原料,合格的冷镦钢丝必须满足以下要求。
(1)化学成分要求:O,P,S等元素对钢中夹杂物的形态及数量、大小有决定性影响,所以要求控制其含量;对合金钢而言,硅、铝、锰等元素控制在中下限为宜,避免造成冷顶锻裂纹。
(2)表面品质:标准件厂统计表明,冷镦开裂的80%是由钢丝表面缺陷造成的,如折迭、划伤、密集的发纹、局部微裂纹、结疤。因此对线材表面品质要求很严,尺寸公差±0.20mm,不圆度<0.30mm,表面裂纹、划伤最深<0.07mm。
(3)脱碳:表面脱碳造成螺栓表面强度降低,疲劳寿命大幅下降。
(4)非金属夹杂物:钢中非金属夹杂物含量高、尺寸大是造成标准件冷镦开裂的一个重要原因,尤其是非金属夹杂中B类和D类脆性夹杂,距钢丝表面愈近危害性越大,所以要求B类夹杂物距表层2mm之内应不大于15μm。
(5)金相组织:冷镦钢的金相组织为铁素体+粒状珠光体,珠光体的晶粒尺寸和分布也是影响冷镦性能的因素,理想的组织是珠光体晶粒大小相近并均匀地分布在铁素体基体上。珠光体不同显微组织冷镦性能从好到坏的排列次序为粒状珠光体、索氏体、细片状珠光体、片状珠光体。
(6)低倍组织:冷镦钢丝对钢的低倍组织要求比较严,低倍检查不应有缩孔、分层、白点、裂纹、气孔等缺陷,对中心疏松、方框偏析、中心增碳等缺陷,不同钢种都有明确的级别规定。
(7)晶粒度:冷镦钢丝内部组织不同于其它钢丝,晶粒度不是越细越好。晶粒度太细,抗拉强度、屈服强度升高,变形抗力增大,对冷镦成型很不利。除10.9级以上螺栓晶粒细、保证成品强度外,冷镦钢丝的晶粒度应控制在5~7级。
(8)冷镦性能:冷镦性能好是指钢丝具有较低的变形抗力,能经受很大程度的变形而不产生裂纹。一般认为以断面收缩率和屈强比作为衡量冷镦性能指标比较可靠。合金钢的断面收缩率应不小于50%。冷镦钢丝的屈强比小,冷镦性能相对要好,合金钢的屈强比应不大于0.70。从冷镦性能角度考虑,钢丝的冷加工强化系数越低越好,即不易产生加工硬化。
高档次标准件对原料的品质要求:盘条具有较高的塑性指标、断面收缩率及延伸率;在冷塑性变形中,材料的变形抗力小,加工硬化率低,材料的屈强比小,盘条硬度适中,不要过高;盘条具有良好的表面品质,一定的表面粗糙度,不允许有折迭、裂纹等表面缺陷;钢的组织致密,无内部缺陷。
2、冷镦钢主要生产工艺
冶炼冷镦钢的关键是要提高钢水的纯凈度,降低钢水的非金属夹杂物含量。钢水终点碳含量稳定在规定范围内是降低钢水氧化程度和减少钢水非金属夹杂的主要措施。
冷镦钢盘条生产的工艺流程:
铁水→转炉→精炼炉→连铸→加热→高速线材轧制→高线控制冷却→成品检验→入库。
合金冷镦钢线材的生产工艺流程与碳素钢线材基本相同,但合金冷镦钢丝变形抗力较大。为保证冷镦成型,球化退火是必不可少的,可获得比较理想的组织。
常用工艺路线:
线材→冷拉→球化退火;线材→再结晶退火→冷拉→球化退火。
对冶炼工艺的要求:(1)新炉前20炉、补炉前3炉及新包第1炉不得冶炼冷镦钢;(2)出钢温度为1630~1660℃;(3)脱氧合金化,终脱氧加入硅铝钙钡合金;(4)钢包清洁无冷钢,钢包进行吹氩。
LF精炼时间不少于35min,白渣保持时间不低于15min。出钢温度:开浇(1585±5)℃,连浇(1567±5)℃。出钢时喂CaSi线,并进行弱搅拌。同时方坯表面不得有脱方、裂纹、重接、分层等缺陷。
钢结构工程质量检查控制要点 一、检查依据 1.国家标准《钢结构工程施工质量验收规范》GB50205-2001 2.国家标准《钢结构设计规范》GB50017-2003 3.国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002 4.国家标准《钢结构工程质量检验评定标准》GB50221—95 5.国家标准《碳素结构钢》GB/T700—88 6.国家标准《低合金高强度结构钢》GB/T1591—94 7.行业标准《建筑钢结构焊接规程》JGJ81—2002 8.行业标准《高层建筑钢结构技术规程》JGJ99—98 9.行业标准《钢结构高强度螺栓技术规程》JGJ82—91 10.行业标准《网架结构工程质量检验评定标准》JGJ78—91 11.标准化协会标准《门式钢架轻型房屋钢结构技术规程》CECS 102： 2002 12.标准化协会标准《钢结构防火涂料应用技术规范》CECS 24：90 13.天津地方标准《钢结构防火涂料工程施工验收规范》DB29-134-2005 14.施工图设计文件 二、施工前质量控制重点内容 1、现场施工单位资质、质量保证体系审查及钢结构加工厂资质审查 (1)钢结构工程施工单位应具备相应的钢结构工程施工资质，从事钢结构工程施工的施工企业资质等级标准分为一、二、三级。施工现场质量管理应有相应的施
工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经技术负责人审批的施工组织设计、施工方案等技术文件。 (2) 监理单位对钢结构分包单位的认可记录。必须明确监理合同中是否对钢结构加工过程进行监理，建议建设单位在监理合同书中明确规定。 2、监理单位资质、质量控制体系审查 (1) 监理企业承担监理任务应与其资质相符。监理人员配备必须符合招投标文件规定，若调换人员必须由建设单位的书面同意文件。项目总监兼管其他工地的，数量不得超过3个工程，而且必须提供各个工程建设单位的书面认可文件。在满足上述条件下，每个工程必须配备一名总监代表，总监代表应持证上岗。 (2)监理人员应具有相应的专业监理资格。监理员无权在检验批、隐蔽验收、分项、分部质量控制资料中签字。所有签字的监理人员必须在签字处加盖个人注册方章，否则视为无效资料。 (3)项目监理人员的工作方式，要求做到见证、旁站、巡视和平行检验。见证是指由监理人员现场监督某工序全过程完成情况的活动；旁站是指在关键部位或关键工序施工过程中，由监理人员在现场进行的监督活动；巡视是指监理人员对正在施工的部位或工序在现场进行的定期或不定期的监督活动；平行检验是指项目监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测的活动。 (4) 监理人员在工作中要敢于管理，树立自身威信。在处理现场质量问题时，应坚持工作程序和工作标准，果断、坚决、不拖泥带水。对新技术或不了解的专业问题，应先咨询有关部门或专家，做到有根有据后再做决定。 (5) 需要见证取样复试的建筑材料、构配件、成品、半成品，监理工程师应在报
（1）放样：包括核对图纸的安装尺寸和孔距，以1:1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。（2）号料：包括检查核对材料，在料上划出切割、铣、刨、制孔等加工位置，打冲孔，标出零件编号等。号料应注意以下问题：1）根据配料表和样板进行套裁，尽可能节约材料。2）应有利于切割和保证零件质量。3）当工艺有规定时，应按规定取料。（3）切割下料：包括氧割（气割）、等离子切割等高温热源的方法和使用机切、冲模落料和锯切等机械的方法。（4）平直矫正：包括型钢矫正机的机械矫正和火焰矫正等。（5）边缘及端部加工：方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。（6）滚圆：可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。（7）煨弯：根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 （8）制孔：包括铆钉孔、普通连接螺栓孔、高强螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。（9）钢结构组装：方法包括地样法、仿形复制装配法、立装法、胎模装配法等。（10）焊接：是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。（11）摩擦面的处理：可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。（12）涂装：严格按设计要求和有关规定进行施工。 备注：1. 冲孔：冲孔：是指在钢板、革、布、木板等材料上打出各种图形以适应不 同的需求，有十字孔，菱形孔，鱼鳞孔，八字孔，六方孔，冲孔板，长孔，四方孔，圆孔，冲孔板网，三角孔等等。数控冲孔、激光冲孔、化学蚀刻。 2. 拆图是先根据蓝图拆出布置图,后再根据布置拆出装配图,最后再拆出板件图,以 及拆图主要计算板件的尺寸与螺母孔位置对吗。刚刚学习拆图不知道对不对,希望可以给我指正。还有问一下螺母孔的大小由什么决定的。 成本控制的基本方法 成本控制的基本方法有以下几项: 1、定额制定。定额是企业在一定生产技术水平和组织条件下，人力、物力、财力等各种资源的消耗达到的数量界限，主要有材料定额和工时定额。成本控制主要是制定消耗定额，只有制定出消耗定额，才能在成本控制中起作用。工时定额的制定主要依据各地区收入水平、企业工资战略、人力资源状况等因素。在现代企业管理中，人力成本越来越大，工时定额显得特别重要。在工作实践中，根据企业生产经营特点和成本控制需要，还会出现动力定额、费用定额等。定额管
钢铁生产工艺流程 炼焦生产流程:炼焦作业就是将焦煤经混合,破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。资源来源：台湾中钢公司网站。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机,由点火炉点燃细焦炭,经由抽气风车抽风完成烧结反应,高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。资源来源:台湾中钢公司网站。
高炉生产流程:高炉作业就是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内,再由炉下部鼓风嘴鼓入高温热风,产生还原气体,还原铁矿石,产生熔融铁水与熔渣之炼铁制程。资源来源：台湾中钢公司网站。
转炉生产流程:炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后,再依订单钢种特性及品质需求，送二次精炼处理站（RH真空脱气处理站、Ｌadｌe Injｅction盛桶吹射处理站、ＶＯD 真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份,最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷,或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品.资源来源:台湾中钢公司网站。
连铸生产流程:连续铸造作业乃就是将钢液转变成钢胚之过程.上游处理完成之钢液,以盛钢桶运送到转台,经由钢液分配器分成数股，分别注入特定形状之铸模内,开始冷却凝固成形,生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。经矫直后再依订单长度切割成块,方块形即为大钢胚,板状形即为扁钢胚.此半成品视需要经钢胚表面处理后,再送轧钢厂轧延。资源来源：台湾中钢公司网站。
钢结构质量控制要点 １、质保体系检查： １）施工单位的资质条件及焊工上岗证； ２）原材料（钢材、连接材料、涂料）及成品的贮运条件； ３）构件安装前的检验制度。 ２、设计图纸和施工组织设计：详细查看图纸说明和施工组织设计、明确设计对钢材和连接、涂装材料的要求，钢材连接要求，焊缝无损探伤要求，涂装要求及预拼装和吊装要求。 ３、质保资料： １）钢材、焊接材料、高强螺栓连接、防腐涂料、防火涂料等的质量证明书、试验报告、焊条的烘焙记录； ２）钢构件出厂合格证和设计要求作强度的构件试验报告； ３）高强螺栓连接面滑移系数厂家试验报告和安装前复验报告； ４）螺栓连接预拉力或扭矩系数复试报告（包括制作和安装）； ５）一、二级焊缝探伤报告（包括制作和安装）； ６）首次采用的钢材和材料的焊接工艺评定报告； ７）高强螺栓连接检查记录（包括制作和安装）； ８）焊缝检查记录（包括制作和安装）； ９）构件预拼装检查记录； １0）涂装检验记录。 ４、现场实物检查： （1）焊接 １）焊接外观质量及焊缝缺陷； ２）焊钉的外观质量； ３）焊钉焊接后的弯曲检验； （2）高强螺栓连接 １）连接摩擦面的平整度和清洁度； ２）螺栓穿入方式和方向及外露长度； ３）螺栓终拧质量。
（３）钢结构制作 １）钢结构切割面或剪切面质量； ２）钢构件外观质量（变形、涂层、表面缺陷）； ３）零部件顶紧组装面； （４）钢结构安装 1）地脚螺栓位置、垫板规格与柱底接触情况； ２）钢构件的中心线及标高基准点等标志； ３）钢结构外观清洁度； ４）安装顶紧面； （５）钢结构涂装 １）钢材表面除锈质量和基层清洁度； ２）涂层外观质量（包括防腐和防火涂料）。 ５、施工质量 （１）钢结构的制作、安装单位的资质等级及工艺和安装施工组织设计；（２）钢结构工程所采用的钢材应具有质量证明书，并应符合设计要求和有关规定： １）承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证； ２）市场结构的钢材强屈比不应小于1.2，伸长率应大于20％； ３）采用焊接连接的节点，当板厚大于或等于50mm，并承受沿板厚方向的拉力时，应进行板厚方向的材料性能试验； ４）进口钢材应严格遵守先试验后的原则，除具有质量证明和商检报告外，进场后，应进行机械性能和化学成分的复试； ５）当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不行大于该钢材厚度负偏差的1/2； （３）钢结构所采用的连接材料应具有出厂质量证明书，并符合设计要求和有关规定： １）焊接用的焊条、焊丝和焊剂，应与主体金属强相适应； ２）不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂，焊丝、焊钉在前应
钢结构制造及注意事项 1．钢结构构件的制作加工 1）钢材的储存 （1）钢材储存的场地条件钢材的储存可露天堆放，也可堆放在有顶棚的仓库里。露天堆放时，场地要平整，并应高于周围地面，四周留有排水沟；堆放时要尽量使钢材截面的背面向上或向外，以免积雪、积水，两端应有高差，以利排水。堆放在有顶棚的仓库内时，可直接堆放在地坪上，下垫楞木。 （2）钢材堆放要求钢材的堆放要尽量减少钢材的变形和锈蚀；钢材堆放时每隔5~6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直面内；考虑材料堆放之间留有一定宽度的通道以便运输。 （3）钢材的标识钢材端部应树立标牌，标牌要标明钢材的规格、钢号、数量和材质验收证明书编号。钢材端部根据其钢号涂以不同颜色的油漆。钢材的标牌应定期检查。 （4）钢材的检验钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。钢材检验的主要内容有：钢材的数量、品种与订货合同相符；钢材的质量保证书与钢材上打印的记号符合；核对钢材的规格尺寸；钢材表面质量检验。 2）钢结构加工制作的准备工作
⑴详图设计和审查图纸一般设计院提供的设计图，不能直接用来加工制作钢结构，而是要考虑加工工艺，如公差配合、加工余量、焊接控制等因素后，在原设计图的基础上绘制加工制作图（又称施工详图）。详图设计一般由加工单位负责进行，应根据建设单位的技术设计图纸以及发包文件中所规定的规范、标准和要求进行。加工制作图是最后沟通设计人员及施工人员意图的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指示书。图纸审核的主要内容包括以下项目：①设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②构件的几何尺寸是否标注齐全。③相关构件的尺寸是否正确。④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符合国家规定等。图纸审查后要做技术交底准备，其内容主要有：①根据构件尺寸考虑原材料对接方案和接头在构件中的位置。②考虑总体的加工工艺方案及重要的工装方案。③对构件的结构不合理处或施工有困难的地方，要与需方或者设计单位做好变更签证的手续。④列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。⑵备料和核对根据图纸材料表计算出各种材质、规格、材料净用量，再加一定数量的损耗提出材料预算计划。工程预算一般可按实际
钢铁行业工艺流程介绍 选矿工艺流程及主要设备介绍 选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。选矿一般分为破碎、磨矿、选别三部分。其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。本栏目将详细向大家讲述选矿的一些具体工艺常识，以及主要选矿设备的大致工作原理，主要控制要点等知识。
烧结工艺流程及主要设备介绍 为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次，我们将简要介绍球团法生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。 炼焦工艺流程及主要设备介绍 高炉生产前的准备除了准备铁矿石（烧结矿和球团矿）外，还需要准备好必需的燃料--焦炭。焦炭是高炉冶炼的主要燃料，焦炭在风口前燃烧放出大量热量并产生煤气，煤气在上升过程中将热量传给炉料，使高炉内的各种物理化学反应得以进行。本专题将详细介绍焦炭生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
高炉工艺流程及主要设备介绍 高炉炼铁生产是冶金(钢铁)工业最主要的环节之一。高炉冶炼是把铁矿石还原成生铁的连续生产过程。铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出。高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。本专题将详细介绍高炉炼铁生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。 电炉/转炉工艺流程及主要设备介绍 为了得到比铁的物理、化学性能与力学性能更好的钢，需要将高炉产出的铁水处理后，再次冶炼成钢。转炉炼钢是把氧气鼓入熔融的生铁里，使杂质硅、锰等氧化。在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。因此转炉炼钢不需要另外使用燃料。本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
钢铁行业生产工艺流程 钢铁生产工艺主要包括：炼铁、炼钢、铸钢、轧钢等流程。 1. 炼铁 铁矿石的品种分为磁铁矿Fe3O4、赤铁矿Fe2O3、褐铁矿2Fe2O3．3H2O、菱铁矿FeCO3。铁矿石中除铁的化合物外，还含有硅、锰、磷、硫等的化合物(统称为脉石)。铁矿石刚开采出来时无法直接用于冶炼，必须经过粉碎、选矿、洗矿等工序处理，变成铁精矿、粉矿，才能作为冶炼生铁的主要原料。 将铁精矿、粉矿，配加焦炭、熔剂，烧结后，放在100米高的高炉中，吹入1200摄氏度的热风。焦炭燃烧释放热量，6个小时后温度达到1500度，将铁矿融化成铁水，不完全燃烧产生的CO将氧从铁水(氧化铁)中分离出来，换句话说CO作为还原剂将铁从铁水(氧化铁)中还原出来。熔剂，包括石灰石CaCO3、荧石CaF2，其作用是与铁矿石中的脉石结合形成低熔点、密度小、流动性好的熔渣，使之与铁液分离，以便获得较纯净的铁水。铁水即生铁液，然后被送往炼钢厂作为炼钢的原料。 宝钢炼铁车间由两座4063立米大型高炉组成,预留有第三座高炉的建设场地。全车间年产生铁600万吨(最终产量可达650万吨)。向炼钢车间热送576.6万吨铁水,钢锭模铸造车间热送6.78万吨,其余16.62万吨铁水送铸铁机铸块。全车间分两期建设,1号高炉计划1982年4季度投产,2号高炉计划1984年投产。全车间约占地572,000平米,采用半岛式布置,1、2高炉中心距370米,原料、燃料均用胶带运输机分别由原料场,烧结车间,炼焦车间送入矿槽、焦槽。筛下粉矿、碎焦亦由胶带运输机运出,转送烧结车间。铁水输送采用320吨鱼雷式混铁车。高炉煤气灰、垃圾、废铁的… 2. 炼钢 炼钢就是把原料(铁水)里过多的碳及硫、磷等杂质去掉并加入适量的合金成分。 最早的炼钢方法出现在1740 年，将生铁装入坩锅中，用火焰加热溶化炉料，之后将溶化的炉料浇铸成钢锭。1856 年，英国人亨利-贝塞麦发明了酸性空气底吹转炉炼钢法，第一次解决了铁水直接冶炼钢水的难题，从而使钢的质量得到提高，但此法不能脱硫，目前己被淘汰。
钢结构工程的几个重要质量控制点 地脚螺栓的预埋 地脚螺栓的预埋质量直接影响钢结构的安装质量，控制好地脚螺栓（群）的位置、垂直度、长度和标高，对于减少扩孔及调整工作量（甚至避免返工），提高结构安装质量具有重要意义。地脚螺栓的预埋方法可采用直接预埋法，也可采用预留孔法。基础砼浇筑前监理工程师必须严格检查预埋螺栓施工方法的合理性、可靠性，以及各项实测指标是否在规范规定范围内。 焊接工程质量控制 焊接工程是钢结构制作和安装工程最重要的分项之一，监理工程师必须从事前准备，施焊过程和成品检验各个环节，切实作好焊接工程的质量控制工作。焊接质量问题较多存在于手工焊缝，这些问题有：焊瘤、夹渣、气孔、没焊透、咬边、错边、焊缝尺寸偏差大、不用引弧板、焊接变形不矫正、飞溅物清理不净等。鉴于这种情况，监理工程师必须做好以下各项工作： 1.检查焊接原材料出厂质量证明书； 2.检查焊工上岗证； 3.督促进行必要的焊接工艺试验； 4.施焊过程中加强巡视检查，监督落实各项技术措施； 5.严格进行焊缝质量外观检查和焊缝尺寸实测；
6.督促进行无损检测工作。 高强度螺栓连接工程 高强度螺栓连接工程也是钢结构工程最重要的分项之一，也是目前施工质量的薄弱环节之一，主要表现在： 1.高强度螺栓有以次充好现象，（用普通精制螺栓代替高强度螺栓）； 2.高强度螺栓连接面处理达不到规范规定要求，包括表面处理情况，平整密贴情况，螺栓孔质量情况等； 3.高强度螺栓施拧不按规范规定进行，如不分初拧、终拧而一次完成，不用扭矩扳手、全凭主观估计等。为保证高强度螺栓连接工程的施工质量，监理工程师必须以高度的责任心，在督促承包单位提高质量意识、加强质量管理、落实质量保证措施的同时，积极采用旁站监督、平行检验等工作方法，只有这样才能使高强度螺栓连接工程的施工质量处于严格的控制之下。 钢结构除锈及涂装工程 钢结构的除锈和涂装是目前钢结构承包单位较易忽视的一项工作，也是钢结构工程施工的薄弱环节。这种现象不纠正，对钢结构的施工质量影响甚大，因为除锈和涂装质量的合格与否直接影响钢结构今后使用期间的维护费用，还影响钢结构工程的使用寿命、结构安全及发生火灾时的耐火时间（防火涂装）。造成这种现象的思想根源在于承包单位有关人员对涂装工作的重要性认识不足，再加上缺乏质量责任心，甚至惟利是图，最终导致涂装工程质量经常出现问题。故监理工程师必须对除锈和涂装工作给予高度重视，对各个工序进行严格
现代钢铁生产工艺流程报告 冶金E101 4101101X 现代钢铁企业的主要生产流程大致为铁矿石原料经过烧结、球团处理后，采用高炉生产铁水，经铁水预处理后，由转炉炼钢、炉外精炼至合格成分钢水，然后连铸浇铸成钢坯，钢坯经过轧制，制成各类成品。 在钢铁生产工艺中烧结和球团是两种不同的造块方法，但是他们都是将细粒（粉状）物料通过反应变成块状物料，并在物理性能和化学组成上能满足下一步加工要求。烧结是将矿料经过烧结台车燃烧、粉碎、冷却、筛选等工艺造块的方法。球团时先将粉矿加适量的水分和粘结剂制成粘度均匀、具有足够强度的生球，经干燥、预热后在氧化气氛中焙烧，使生球结团，制成球团矿。 烧结矿和球团矿经过不同的筛选过程，得到的成品会在炼铁中得到使用。 烧结过程中产生的粉尘必须经过除尘处理，得到的粉尘属于矿料粉末，会进行回收再次加工。烧结产生的余热可以进行发电。 炼铁是将铁矿石冶炼成铁水的过程。铁矿石、焦炭和熔剂等按规定配料比由炉顶装料装置分批送入高炉，并使炉内料面保持一定高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定时从铁口、渣口放出。在炼铁过程中，从高炉下部的风口吹进热风（1000-1300℃），喷入燃料。在高温下焦炭中的碳和喷吹物中的碳生产的一氧化碳将铁矿石中的氧夺取出来，得到铁。铁矿石通过还原反应练出生铁，铁水通过出铁口放出，矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生产炉渣，从出铁口和出渣口分别排出。矿渣可以回收用作水泥生产的原料。煤气从炉顶导出，经除尘后，另作他用。高炉生产是连续进行的，一般情况下，一代高炉能连续生产几年到几十年。 冶炼好的铁水经过鱼雷罐车拉至炼钢厂进行炼钢。 炼钢是在转炉中进行的，以铁水、废钢、铁合金为主要原料，通过氧化反应脱碳、升温、合金化的过程。他的主要任务是脱硫、脱氧、脱磷、脱碳，去除有害气体和非金属夹杂物，提高温度和调整成分。磷对大多数钢来说是有害元素，它在钢中的含量高会引起“冷脆”，从高温到零摄氏度一下，钢
钢 结 构 生 产 车 间 流 程 图 材料进场（采购部） XX 部、物资部） 验收 接料（设计部、下料组、拆图人员） 数空切割 （ 半自动割，手工） 数控直条切割机 剪板机 下料部较正 质安部验收 质安部验收 接料（组立组） 数控平面钻 数控组立机 摇臂钻，磁力钻 一台电焊机， 組立 质安部验收 埋伏焊焊接 质安部 埋弧焊机 质安部验收 矫正 矫正机 质安部验收
抛丸，手工 总装 电焊 质安部重点验收 焊接 气保焊机质安部验收 油漆组 2台三相气泵 出货
钢结构制作施工 适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。 一、材料要求 1．钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。 2．进厂的原材料，材料进场前应进行检验。 检验过程包括材质证明及材料标识和材料允许偏差的检验。材料检验合格后方可投入使用。 当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。 除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。 3．在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。 4．材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。 5．严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的
钢铁行业 一．我国钢铁行业简介 我国是世界上最早进行钢铁冶炼的国家之一，在公元前6世纪前后，中国就发明了生铁冶炼技术，到春秋战国时期，基本掌握了块炼铁、铸铁和炼钢技术。 进入工业大革命时期以后，随着工业发展需要和电炉炼钢，连铸技术的发展，钢铁冶炼技术大大提高，全球钢铁产钢量大幅度提高。建国后，我国先后从西德和日本引进大量的先进的冶炼设备和工艺，从而改善了国内钢铁冶炼落后的形势，到20009年国内生产粗钢5.65亿吨，连续10年居世界之首。 我国有大小钢铁企业几百家，主要的钢铁企业有：宝钢、首钢、鞍本、武钢、河北钢铁、山东钢铁、沙钢、包钢、攀钢、马钢、太钢等等。 和分类 二. 钢铁的定义 钢铁的定义和分类 钢铁从本质上都是铁和碳的化合物，其中还有微量的磷、硫、硅和锰等元素。生铁、熟铁和钢的主要区别在于含碳量上，含碳量超过2％的铁，叫生铁；含碳量低于0.05％的铁，叫熟铁；含碳量在0．05％－2％当中的铁，称为钢。 钢铁的分类方式很多，常用分类如下。 (1) 按品质分类：普通钢（P≤0.045%，S≤0.050%）；优质钢（P、S均≤0.035%）；高级优质钢（P≤0.035%，S≤0.030%）。
（2）按化学成份分类：①碳素钢【低碳钢C≤0.25%）、中碳钢（C≤0.25~0.60%）、高碳钢（C≤0.60%）】②合金钢：【低合金钢（合金元素总含量≤5%）、中合金钢（合金元素总含量＞5~10%）、高合金钢（合金元素总含量＞10%）】。 （3）按成形方法分类：锻钢、 铸钢、 热轧钢、冷拉钢。 （4）按钢的用途分：结构钢、工具钢、特殊钢、专业用钢。 三. 钢铁的冶炼钢铁的冶炼流程流程流程和主要设备和主要设备 一般来说，钢铁的冶炼大致分为四个过程：炼铁、炼钢、热轧、冷轧。 宝钢钢铁产品冶炼工艺流程
钢结构施工质量控制要点 一、钢结构工程准备工作（事前）监理控制要点 01 施工单位资质审查 由于钢结构工程专业性较强，对专业设备、加工场地、工人素质以及企业自身的施工技术标准、质量保证体系、质量控制及检验制度要求较高，一般多为总包下分包工程，在这种情况下施工企业资质和管理水平相当重要。因此，资质审查是重要环节，其审查内容： （1）施工资质经营范围是否满足工程要求。 （2）施工技术标准、质量保证体系、质量控制及检验制度是否满足工程设计技术指标要求。 （3）考察施工企业生产能力是否满足工程进度要求。 02 焊工素质的审查 焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围施焊。 （1）检查数量：全数检查（现场人员）。 （2）检查方法：检查焊工合格证及其认可范围、有效期。 03 图纸会审及技术准备 按监理规划中图纸会审程序，在工程开工前熟悉图纸，召集并主持设计、业主、监理和施工单位专业技术人员进行图纸会审，依据设计文件及其相关资料和规范，把施工图中错漏、不合理、不符合规范和国家建设文件规定之处解决在施工前。 协调业主、设计和施工单位针对图纸问题，确定具体的处理措施或设计优化。督促施工单位整理会审纪要，最后各方签字盖章后，分发各单位。
04 施工组织设计（方案）审查 （1）督促施工单位按施工合同编制专项施工组织设计（方案）。经其上级单位批准后，再报监理。 （2）经审查后的施工组织设计（方案），如施工中需要变更施工方案（方法）时，必须将变更原因、内容报监理和建设单位审查同意后方可变动。 05 例会 组织参加每周召开一次由建设、施工、监理单位三方共同参加的工地例会，及时解决施工中的问题。 06 钢结构工程准备工作具体控制要点 （1）根据《建筑工程施工质量验收统一标准》GB50300-2013以及《钢结构工程施工质量验收规范》GB50205-2011规定，作为一个分部工程，又下分钢结构焊接、紧固件连接、钢零件及钢部件加工、钢部件组装、钢结构预拼装、钢结构安装工程、压型金属板、钢结构涂装等分项工程、关于钢结构原材料（包括钢材、焊材、涂装材料等），由于其对钢结构的质量影响很大，在钢结构规范里单独成章。 （2）检查焊工合格证及其认可范围、有效期。 （3）施工方对其首次采用的钢材、焊接材料、焊接方法、焊接热处理等，应进行焊接工艺评定，并根据评定报告确定焊接工艺。监理方全数检查焊接工艺评定报告，按设计要求焊缝质量等级标准检查。（4）钢构件安装前检查建筑物的定位轴线（开间尺寸和跨度尺寸）和标高、预埋件的规格及其紧固应符合设计要求。 （5）工程柱上钢筋混凝土牛腿顶的预埋钢板直接作为钢构件的支承
钢铁企业工艺流程文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
钢铁企业工艺流程 钢铁生产的工艺流程大致分为：选矿，烧结，焦化，炼铁，炼钢，连铸，轧钢等过程；辅助系统有：制氧/制氮，循环水系统，烟气除尘及煤气回收等。 原煤 粉状含 铁原料 铁矿原料 物料 流线 能源 流线钢成品 1选矿 1.1工艺介绍 选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。 1.2工艺流程 选矿一般分为破碎、磨矿、选别三部分。其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。
1.3原料 原矿石。 1.4产物 铁精矿。 1.5设备 矿石破碎设备：颚式破碎机、锤式破碎机。 磨矿工艺设备：球磨机、螺旋分级机。 选别工艺设备：浮选机、磁选机。 2烧结 2.1工艺介绍 为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。 铁矿粉造块目前主要有两种方法：烧结法和球团法。 铁矿粉造块的目的： 去除有害杂质，回收有益元素，保护环境； 综合利用资源，扩大炼铁用的原料种类； 改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
2.2工艺流程 2.2.1烧结法 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石 灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀。经烧结而成的有足够强度和粒度 的烧结矿可作为炼铁的熟料。 烧结矿生产流程：烧结料的准备，配料与混合，烧结和产品处理。 2.2.2球团法 球团是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿 的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶 金性能的球型含铁原料。 球团矿生产流程：原料准备、配料、混合、造球、干燥和焙烧、冷却、成品 和返矿处理 2.3原料 含铁原料：含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。 熔剂：要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。 燃料：主要为焦粉和无烟煤。对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。 2.4产物 烧结矿和球团矿
钢结构加工方法及流程? 一、选材 按设计图纸和业主要求，选购钢材、连接件、涂料等。 二、放样 按施工图纸对所有构件的几何尺寸放样。 l、放样前，放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何尺寸和连接有否不当之处。如发现施工图有遗漏或错误，以及其它原因需要更改施工图时，必须取得原设计单位签具设计变更文件，不得擅自修改。 2、放样使用的钢尺，必须经法定计量单位检验合格，并与土建、安装等有关方面使用的钢尺相核对。丈量尺寸，应分段迭加，不得分段测量后相加累计全长。 3、放样应在平整的放样台上进行。凡放大样的构件，应以1：1的比例放出实样；当构件零件比较大难以制作样杆、样板时，可以绘制下料图。
4、样杆、样板的材料必须平直；如有弯曲，必须在使用前予以矫正。 5、样杆、样板制作时，应按施工图和构件加工要求，作出各种加工符号、基准线、眼孔中心标记，并按工艺要求预放各种加工余量，然后号上冲印等印记，用磁漆（或其它材料）在样杆、样板上写出工程、构件及零件编号、零件规格孔径、数量及标注有关符号。 6、放样工作完成，对所放大样和样杆样板（或下料图）进行自检，无误后报专职检验人员检验。 7、样杆、样板应按零件号及规格分类存放，保存。 三、号料 对放样检查无误后，按放样的构件几何尺寸进行号料，号料时留有足够多的加工余量及焊接收缩余量，并标识记录。 l、号料前，号料人员应熟悉样杆、样板（或下料图）所注的各种符号及标记等要求，核对材料牌号及规格、炉批号。当供料或有关部门未作出材料配割(排料)计划时，号料人员应作出材料切割计划，合理
排料，节约钢材。 2、号料时，复核使用材料的规格，检查材质外观，凡发现材料规格不符要求或材质外观不符要求者，须及时报质管、技术部门处理；遇有材料弯曲或不平值超差影响号料质量者，须经矫正后号料。? 3、凡型材端部存有倾斜或板材边缘弯曲等缺陷，号料时应去除缺陷部分或先行矫正。 4、根据锯、割等不同切割要求和对刨、铣加工的零件，预放不同的切割及加工余量和焊接收缩量。 5、因原材料长度或宽度不足需焊接拼接时，必须在拼接上注出相互拼接编号和焊接坡口形状。如拼接件有眼孔，应待拼接焊接、矫正后加工眼孔。 6、相同规格较多，形状规则的零件可用定位靠模下料。使用定位靠模下料时，必须随时检查定位靠模和下料件的正确性。 7、按照样杆、样板的要求，对下料件应号出加工基准线和其它有关标记，并号上冲印等印记。号孔应按照工艺要求进行，对钻孔的眼孔，
工程质量保证措施 按照本工程招标文件的要求及我公司的实力，我们确保该工程达 到优良标准，为此特制定如下措施： 一、质量保证体系 1、质量体系（见附页） 公司结合施工生产管理实际，编制了企业质量体系文件，并保持其运行中的适应性、有效性，确保公司的各项质量活动始终处于受控状态，不断提高企业的质量保证能力和工程质量、服务质量水平。 2、过程控制 （1）施工过程中使用合适和合格的施工设备，对设备进行保养、 维护，使其处于完好状态。 （2）根据工程合同的要求，按照《钢结构施工验收规范》（GB50205 —2001 ）和《公司质量管理内控标准》在施工组织设计中制定工程质量计划，对施工过程进行重点控制。 A、施工图纸会审：与本工程有关人员对设计图纸认真审阅，尽快熟悉掌握图纸内容。首先由技术部组织有关技术人员对图纸进行预审，然后会同本工程业主、设计单位的有关人员进行图纸会审，由技术部填写出图纸会审记录，记录必须由建设方、设计方、施工方三方签字盖章后生效，发至技术部、生产部、质检部、项目部各一份，由工地技术负责人存放并根据图纸会审记录的内容修改图纸，组织施
B、编制施工组织设计：由项目部经理组织有关人员编制《施工组织设计》由技术总负责人审批后，交建设方审批后，付储实施。 C、施工现场准备：工地负责现场准备工作按照建筑总平面图定位放线，设置永久性标志；建立健全项目部岗位责任制，明确职责，所有施工、质量、安全人员必须经过培训，并持证上岗。 D、技术交底：技术负责人负责编写分项工程技术交底，签发 给生产部、项目部，并严格按技术要求生产施工，做好施工日志的填 写和存放。 本工程质量保证体系 技术交底的编写依据为图纸、规范、规程、国家有关规定及施工组织 设计。
钢铁企业工艺流程 钢铁生产的工艺流程大致分为：选矿，烧结，焦化，炼铁，炼钢，连铸，轧钢等过程；辅助系统有：制氧/制氮，循环水系统，烟气除尘及煤气回收等。 原煤 粉状含 铁原料 铁矿原料 物料 流线 能源 流线钢成品 1选矿 1.1工艺介绍 选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。 1.2工艺流程 选矿一般分为破碎、磨矿、选别三部分。其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。
1.3原料 原矿石。 1.4产物 铁精矿。 1.5设备 矿石破碎设备：颚式破碎机、锤式破碎机。 磨矿工艺设备：球磨机、螺旋分级机。 选别工艺设备：浮选机、磁选机。 2烧结 2.1工艺介绍 为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。 铁矿粉造块目前主要有两种方法：烧结法和球团法。 铁矿粉造块的目的： ◆去除有害杂质，回收有益元素，保护环境； ◆综合利用资源，扩大炼铁用的原料种类； ◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。 2.2工艺流程 2.2.1烧结法 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。 烧结矿生产流程：烧结料的准备，配料与混合，烧结和产品处理。
精矿粉石灰石碎焦高炉灰结矿 热烧结矿 电
2.2.2 球团法 球团是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。 球团矿生产流程：原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理 铁精粉精矿粉膨润土 电
刍议钢结构工程施工质量的控制 摘要：随着我国钢铁工业的发展，钢材在建筑业中的应用亦有很大的变化。国家建筑技术政策由以往的限制使用钢结构转变为积极合理推广应用钢结构，从而大大推动了建筑钢结构的快速发展。钢结构工程由于其造价低、结构性能好、施工速度快，大量的钢结构工业厂房、住宅小区、高层建筑、桥梁相继出现取代了传统的砖混结构、混凝土框架结构建筑，由于钢结构工程在建筑领域被广泛应用，施工质量的好坏就直接影响工程结构的安全，如何控制工程施工质量的好坏已引起业内人士的重视。因此，监理工程师对钢结构施工质量的控制就显得尤为重要。结合实际就监理过程中对钢结构施工质量控制谈几点体会。 关键词：钢结构建筑施工质量控制 abstract: with the development of steel industry in our country, in the application of steel construction industry also have a big change. national construction technology by past policies limiting the use of steel structure into positive reasonable application steel structure, which greatly promoted the rapid development of construction steel structure. steel structure engineering because of its low cost, the structure, good performance, construction speed is quick, a large amount of steel structure industry workshop, residential districts and high-rise buildings, bridges
钢结构生产流程 钢结构生产流程 1 钢结构制作施工工艺适用范围:适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。第一节材料要求 1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。 1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。 1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。 1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书(技术核定单) ，向甲方和监理报审后，经设计单位确认后方可代用。 1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。 1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。 1.1.7螺栓应在干燥通风的室内存放。高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。 1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。第二节主要机具 1.2.1主要机具钢结构生产长用工具。第三节作业条件 1.3.1完成施工详图，并经原设计人员签字认可。 1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。 1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。 1.3.4主要材料已进厂。 1.3.5各种机械设备调试验收合格。 1.3.6所有生产工人都进行了施工前培训，取
钢结构工程质量控制要点 钢结构工程一般包括钢结构焊接工程、钢结构紧固件连接工程、钢零件及钢部件加工工程、钢结构组装工程、钢构件预拼装工程、钢结构安装工程、压型金属板工程和钢结构涂装工程等，根据钢结构工程特点，结合在钢结构厂房监理经验和体会，监理应从以下几个方面对钢结构工程进行质量控制： 一、依据：设计图纸和《钢结构工程施工质量验收规范》（GB50205-2001） 二、钢结构焊接工程 1、材料质量要求： 1.1材料质量 1.1.1承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫磷含量的合格保证，对焊 接结构尚应具有碳含量的合格保证。 1.1.2钢结构焊接工程中所用的焊条、焊丝、焊剂、电渣焊熔嘴、焊钉、焊接瓷环和施焊用的 保护气体等必须有出厂质量合格证（质量证明书）等质量证明文件。焊条应符合国标《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定和设计要求。 1.1.3焊接承重结构及重要非焊接承重钢结构采用的焊接材料应按国家现行有关标准进行见 证抽样检验，有复试报告，应具有冷弯试验的合格保证。 1.1.4钢结构焊接材料的出厂质量证明书和复试报告的品种、型号、规格及质量、性能及质量 应符合设计和国家现行产品标准的规定。 1.2材料选用： 1.2.1承重结构的钢材应采用Q235钢、Q345钢、Q390钢、Q420钢其质量应符合现行国 家标准《碳素钢结构》GB/T700和《低合金高强度结构钢》GB/T150的规定。
1.2.2钢结构焊接工程中所选用的焊条、焊丝、焊剂和电渣熔嘴等焊接材料应与母材相匹配， 并符合设计和国家现行产品标准的规定。 1.2.3钢结构焊接工程应优先选用已列入国家标准或部颁标准的焊接材料。 1.2.4如设计选用未列入标准的母材和焊接材料，应说明材料的可焊性，并提供满足设计要 求的焊接工艺实验资料。 1.2.5施工单位对首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺 评定，并根据符合要求的评定报告确定焊接工艺后方可采用。 1.2.6施工单位对其采用的焊钉的钢材焊接应进行焊接工艺评定，其结果应符合设计和国家 现行产品标准的规定。 1.2.7钢结构焊接工程中，一般采用焊缝金属与母材等强度的原则选用焊条、焊丝、焊剂等 焊接材料。 1.2.8对处于外露环境且对耐腐蚀，有特殊要求的或在腐蚀性环境下的承重结构，应采用耐 候钢，质量要求应符合国标《焊接结构用耐候钢》GB/T4172的规定。 1.3焊条烘焙：焊条、焊剂、药芯焊丝电渣焊渣嘴和焊钉焊用的瓷环等在使用前必须按照产 品说明书及有关焊接工艺文件的规定进行烘焙，如说明书无特殊规定时，对酸性焊条根据受潮情况，在温度75~150℃中烘焙1~2h，对碱性低氢型焊条应在温度350~400℃中烘焙1~2h，并方在保温箱内，随用随取。 1.4焊条药皮与焊剂的防潮：焊条受潮后易形成焊芯锈蚀及药皮酥松脱落，焊剂易受潮结块， 为此焊条、焊丝和焊剂必须有防潮的措施。 1.5焊丝的表面质量：焊丝的直泾、表面均匀性、油污、锈蚀等表面质量，会直接影响焊缝 质量，因此对表面质量要严格控制。 1.6焊剂防污染：焊剂被锈垢、氧化铁皮和油脂等污染，会影响焊缝，应采取措施防止焊剂 被污染。
