变频器开关电源故障检修五例
例一:康沃CVF-G1 型开关电源故障检修
接手了3台康沃CVF-G1型小功率机器，故障皆为开关电源无输出，无屏显。该机开关电源的IC为3844B，手头无此型号的IC，况不可能3台机器都是3844B 损坏了吧？故先从其外围电路查起。
所有开关电源不外乎有以下几条支路：1、上电启动支路，往往由数只较大阻值的电阻串联而成，上电时将500V直流引至3844B供电脚，提供开关管的起振电压；2、正反馈和工作电源支路，由反馈绕组和整流滤波电路组成（有的机器由两绕组供电支路组成，有的兼用。）；3、稳压支路，一般由次级5V供电支路，将5V电压的变化与一基准电压相比较，其变量由光耦反馈到初级3844B 的2脚，但该机型的电压反馈是取自初级。
电路起振的条件是：1、500V供电回路正常，500V直流经主绕组加至开关管漏极，开关管源极经小阻值电流采样电阻形成供电回路；2、上电启动支路正常，提供足够幅度的起振电压（电流）；3、正反馈和工作电源支路正常，提供满足幅度要求的正反馈电压（电流）和工作电源；4、负载侧无短路，负载侧短路无法使反馈电压建立起来足够的幅度，故电路不能起振。以上电路可称之为振荡回路。
为缩小故障，应采用将稳压支路开路，看电路能否起振。应施行降、调压供电并将易受过电压冲击损坏的电路供电切断，确保安全。若能起振，说明满足起振条件的4个支路大致正常，可进而排查稳压支路的故障元件。若仍不能起振，说明故障在振荡回路，可查找上述的四个支路。
依上述检查次序，甲、乙、丙机开关电源的故障都在振荡电路。检查甲机四个支路及3844B外围元件都无异常，试将一块3845B代换之，电源输出正常，修复；乙机，换用3845B后仍不能起振，4个支路元件都无异常，试将上电启动支路的300k电阻并联200k 电阻后，上电恢复正常；丙机也为3844B损坏，换新块后故障排除。
只有乙机的故障稍微有趣，试分析如下：
表面看起来，乙机查不出一个坏件，致使维修陷入困境。但减小启动支路的电阻值后，则能正常工作。乙机的“异常之处”到底在哪里呢？可能是元器件性能的微弱变化导致电器参数的的变动，如开关管放大能力的些微降低、或开关变压器因轻度受潮使Q值变化、或3844B输出内阻有所增大，或阻容元件有轻微变异，上述原因的查找与确认委实不易，或者是有一种，甚至有可能是数种原因参与其中。但上述多种原因只导致了一个后果：开关管不能被有效启动，电路不能起振！解决的办法是转变掉现有状态，往促成开关管起振的方面下力气，在起动支路并联电阻是最省力也是最有效的一个方法。
顺便说明一下，该机的启动支出路电阻为300k，再加上其它环节的电阻，实际加到开关管栅极的启动电流仅1mA多一点。虽然场效应管为电压控制器件，理论上不吸取电流，但能使其导通的结电容充电电流，恰恰是使其导通的硬指标。从此一角度来讲，场效应管仍为电流驱动器件。当电路参数产生变动后，原启动支路的供给电流不足以使开关管导通乃至微导通，所以电路不能起振。将此启动电流值稍稍加大，电路便有可能起振。300k启动电阻有阻值偏大之嫌，我认为稍稍减小其阻值有利无弊。
因而高效率的修理方法不妨走以下的路子：检查开关管不坏，4个支路大致无异常，先在启动支路上并联电阻试验，无效后，再换用3844B，再无效，才下功夫细查电路。往往第一、二个步骤，故障就已经排除了。
例二：佳灵JP6C-9开关电源故障一例
上电，操作面板无显示，检测主电路输入、输出端子电阻均正常。判断为控制板开关电源故障。细听有轻微的间隔的嗒、嗒声，显然为电源起振困难。据经验，此种现象多为电源负载异常引起。查各路电源的整流、滤波及负载电路，均无异常；先后脱开散热风扇电源、逆变驱动电源、操作面板显示电源等电流较大的电源支路，故障现象依旧。
检查并联在开关变压器一次绕组的尖峰电压吸收网络（由电阻与电容并联后与二极管串联），用指针式万用表测量二极管正反向电阻均为15欧姆，感觉异
常。将两只并联二极管拆开检测，正常。细观察，电容器有细微裂纹，测其引脚，查出为2kV 103电容击穿短路。更换后，机器恢复正常。
此电容短路引起开关电源起振困难的故障殊不多见。
此电压尖峰电压吸收网络的设置，本是为了吸收开关管截止期间产生的异常的危及开关管安全的尖峰电压，但电容击穿后，开关变压器一次绕组相当于并联了二极管。对开关变压器来说，开关变压器在开关管导通期间吸入的能量在开关管截止期间，被二极管快速泻放，不能够积累产生振荡能量，同时二极管相当开关变压器一个过重的负载，因而造成开关电源起振困难的故障现象。
例三：台安N2-1013变频器开关电源故障
上电即跳OC故障，检测逆变输出模块未损坏，六块逆变驱动IC已损坏大半。进一步检查发现，开关电源有一奇特现象：甩开CPU主板供电时，测+5V 正常，但其它支路的供电较正常偏高，如+15V为+18V，22V的驱动供电为26V，担插上CPU主板的接线排时，测+5V仍正常，但其它支路的供电较则出现异常升高现象！如22V的驱动供电甚至于上升为近40V（PC923、PC929的供电极限电压为36V），驱动IC的损坏即源于此。
重点检查稳压环节，IC202、PC9等外围电路皆无异常。进一步查找其它电路也无“异常”，检修陷入僵局。
分析：电路的稳压环节是起作用的。稳压电路的电压采样取自+5V电路，拔掉CPU主板的接线排时，相当于+5V轻载或空载，+5V的上升趋势使电压负反馈量加大，电源开关管驱动脉冲的占空比减小，开关变压器的激磁电流减小，其它支路的输出电压相对较低；当插入CPU主板的接线排时，相当于+5V带载或重载，+5V的下降趋势使电压负反馈量减小，电源开关管驱动脉冲的占空比加大，开关变压器的激磁电流上升，使其它支路的输出电压幅度上升。现在的状况是，+5V电路空载时，其它供电虽输出较低，但仍偏高。+5V加载后，其它供电支路则出现异常高的电压输出！故障环节要么是电源本身故障导致带载能力变差，要么是负载电路异常，两者的异常都使得稳压电路进行了恪尽职守的“误”调节，
结果是维护了+5V故障电路的“电压稳定”，出现了其它供电支路“异常的电压变化”！
下手检修+5V电路，拔下电源滤波电容C239，220u10V，检测：容量仅十几个微法，存在明显的漏电电阻。一只电容的失效正好满足了两个条件：容量变小使电源带载能力差，漏电使负载变重。
更换此电容后，试机正常。
例四：东元7200GA-30kW变频器
开关电源故障一例
该机在遭受雷击损坏修复后，运行了一个多月，又出现了奇怪的故障现象：运行当中有随机停机现象，可能几天停机一次，也可能几个小时停机一次；起动困难，起动过程中电容充电短接接触器哒哒跳动，起动失败，但操作面板不显示故障代码。费些力气起动成功后又能运转一段时间。
将控制板从现场拆回，将热继电器的端子短接，以防进入热保护状态不能试机；将电容充电接触器的触点检测端子短接以防进入低电压保护状态不能试机，进行全面检修，检查不出什么异常，都是好的呀。
又将控制板装回机器，上电试机，起动时接触器哒哒跳动，不能起动。拔掉12CN插头散热风扇的连线后，情况大为好转，起动成功率上升。仔细观察，起动过程中显示面板的显示亮度有所降低，判断故障为控制电源带负载能力差。
各路电源输出空载时，输出电压为正常值。将各路电源输出加接电阻性负载，电压值略有降低；+24V接入散热风扇和继电器负载后，+5V降为+4.7V，此时屏显及其它操作均正常。但若使变频器进入启动状态，则出现继电器哒哒跳动，间或出现“直流电压低”、“CPU与操作面板通讯中断”等故障代码，使操作失败。测量中，当+5V降为+4.5V以下时，则变频器马上会从启动状态变为待机状态。详查各电源负载电路，均无异常。
分析：控制电源带负载能力差的判断是正确的。由于CPU对电源的要求比较苛刻，不低于4.7V时，尚能勉强工作；但当低于4.5V时，则被强制进入“待机状态”；在4.7V到4.5V之间时，则检测电路工作发出故障警报。
可是意想不到的是此故障的检修竟然相当棘手，遍查开关电源的相关元器件竟“无一损坏”！无奈之下，试将U1（KA431AZ）的基准电压分压电阻之一的R1（5101）并联电阻试验，其目的是改变分压值而使输出电压上升。测输出电压略有上升，但带载能力仍差。细观察线路板，分流调整管Q1似有焊接痕迹，但看其型号为原型号，即使更换也是从同类机中拆换的。该机的开关管Q2为高反压和高放大倍数的双极型三极管，市场上较难购到，况电路对这两只管子的参数有较严格的要求。再结合故障分析，分流调整管的工作点有偏移，对Q2基极电流的分流太强，将导致电源带载能力差。试将与电压反馈光耦串接的电阻R6（330欧）串联47欧电阻以减小Q1的基极电流，进而降低其对Q2的分流能力，使电源的带载能力有所增强。上电试机，无论加载或启动操作，+5V均稳定输出5V，故障排除！
故障推断：开关管Q1有老化现象，放大能力下降，故经分流后的Ib值不足使其饱合导通（导通电阻增大）而使电源带载能力变差；分流支路有特性偏移现象，使分流过大，开关管得不到良好驱动，从而使电源带载能力差。
例五：英威腾P9/G9-55kW变频器
开关电源检修一例
在雷雨天气中突然停机，面板无显示，疑遭雷击损坏。
检查：输入整流模块与输出逆变模块俱无损坏。开关电源无输出，开关管损坏，电源引入铜箔条及开关管漏极回路的铜箔条都已与基板脱离，说明此回路承受了大电流冲击。
更换开关管与振荡块3844B后，给开关电源先送入交流220V整流电源，不起振，也验明了无短路现象；再送入500V直流电源，上电即烧电源引入保险丝F1。停电测量检查，无短路现象，更换保险丝后上电，低于300V直流时，不起振，送入500V时仍烧保险丝。分析电源的负载电路有短路故障时，电源往往不能起振；怀疑起振后开关管回路存在短路故障，但测量检查，确实无短路现象。检修进入死胡同。
仔细观察开关电源的线路板，开关电源的约550V直流电源通过主直流回路引入，线路板为双面线路板。电源引入端子在线路板的边缘，正面为+极引线铜箔条，反面为-极引线铜箔条，发现线路板边缘——+、-铜箔条之间有一条“黑线”！由于潮湿天气，使线路板材的绝缘降低，引起+、-铜箔条之间跳火，线路板碳化。电源电压低于某值时不会击穿，高于500V时便使碳化线路板击穿，烧掉保险丝。烧保险的原因并非起振后开关管回路有短路故障，而由线路板碳化引起。
清除线路板边缘的碳化物并做好绝缘处理，送入500V时不再烧保险，但不能起振。检查3844B供电支路的整流二极管D38（LL4148）有一定的反向电阻，更换后试机正常。
由线路板潮湿后被击穿碳化，引起烧保险故障，这也是开关电源中较少碰到的故障现象
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。

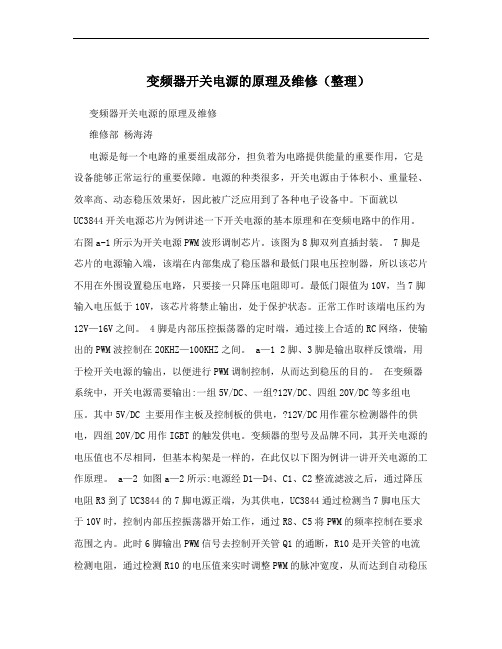

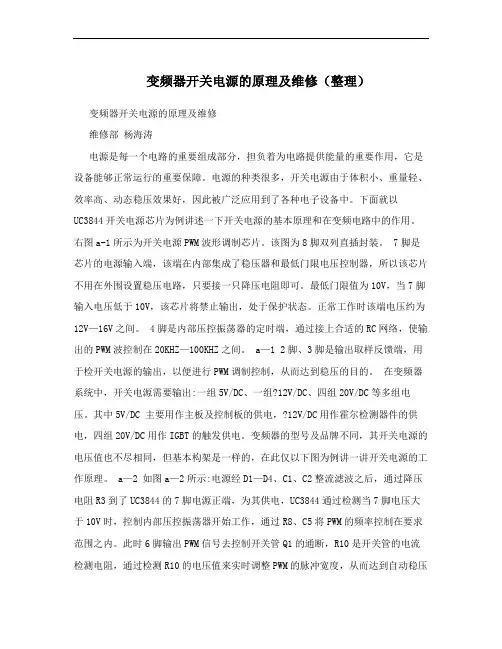

变频器开关电源的原理及维修（整理）变频器开关电源的原理及维修 维修部杨海涛 电源是每一个电路的重要组成部分，担负着为电路提供能量的重要作用，它是设备能够正常运行的重要保障。电源的种类很多，开关电源由于体积小、重量轻、效率高、动态稳压效果好，因此被广泛应用到了各种电子设备中。下面就以 UC3844开关电源芯片为例讲述一下开关电源的基本原理和在变频电路中的作用。右图a-1所示为开关电源PWM波形调制芯片。该图为8脚双列直插封装。 7脚是芯片的电源输入端，该端在内部集成了稳压器和最低门限电压控制器，所以该芯片不用在外围设置稳压电路，只要接一只降压电阻即可。最低门限值为10V，当7脚输入电压低于10V，该芯片将禁止输出，处于保护状态。正常工作时该端电压约为12V—16V之间。 4脚是内部压控振荡器的定时端，通过接上合适的RC网络，使输出的PWM波控制在20KHZ—100KHZ之间。 a—1 2脚、3脚是输出取样反馈端，用于检开关电源的输出，以便进行PWM调制控制，从而达到稳压的目的。在变频器系统中，开关电源需要输出:一组5V/DC、一组?12V/DC、四组20V/DC等多组电压。其中5V/DC 主要用作主板及控制板的供电，?12V/DC用作霍尔检测器件的供电，四组20V/DC用作IGBT的触发供电。变频器的型号及品牌不同，其开关电源的电压值也不尽相同，但基本构架是一样的，在此仅以下图为例讲一讲开关电源的工作原理。 a—2 如图a—2所示:电源经D1—D4、C1、C2整流滤波之后，通过降压电阻R3到了UC3844的7脚电源正端，为其供电，UC3844通过检测当7脚电压大于10V时，控制内部压控振荡器开始工作，通过R8、C5将PWM的频率控制在要求范围之内。此时6脚输出PWM信号去控制开关管Q1的通断，R10是开关管的电流检测电阻，通过检测R10的电压值来实时调整PWM的脉冲宽度，从而达到自动稳压
开关电源故障分析与维修 UC3843控制芯片介绍 UC3842是电流模式八脚单端PWIVI控制芯片，其内部电路框图如图所示，主要由基准电压发生器、欠电压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成。该控制芯片与外围振荡定时器件、开关管、开关变压器可构成功能完善的他励式开关电源。 UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。此类开关电源控制电路采用了电压和电流两种负反馈控制信号进行稳压控制。电压控制信号，即通常所说的误差（电压）取样信号。电流控制信号是在开关管源极（或发射极）接人取样电阻，对开关管源极（或发射极）的电流进行取样而得到的，开关管电流取样信号送入UC3842，既参与稳压控制又具有过电流保护功能。因为电流取样是在开关管的每个开关周期内都要进行的，因此这种控制又称为逐周（期）控制。 UC384×主要包括UC3842、UC3843、UC3844、UC3845等芯片，它们的功能基本一致，不同的是：①集成电路的启动电压（7脚）和启动后的最低工作电压（即欠电压保护动作电压）不同；②输出驱动脉冲占空比不同；③允许工作环境温度不同。另外，集成电路型号末尾字母不同还表示封装形式不同。
对于采用UC3843的电源，当其损坏后，可考虑用易购的UC3842进行代换。但由于UC3842的启动电压不得低于16V，因此，代换后应使UC3842的启动电压达到16V以上，否则，电源将不能启动。UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。 UC384×系列芯片的主要不同点 与UC384×系列类似的还有UC388×系列，其中，UC3882与UC3842、UC3883与UC3843、UC3884与UC3844、UC3885与UC3845相对应。主要区别是第6脚驱动脉冲占空比最大值略有不同。另外，还有一些采用了KA384×／KA388×，此类芯片与UC384×／UC388×的相应类型完全一致。 常见故障及维修方法： 1. 烧保险或炸管 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。 需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻、整流桥也会和保险一起被烧坏。
3 变频器常见故障现象和故障处理 我公司使用的vlt5000系列变频器在运行中常见的故障有：多种故障错乱出现（报警5、6、7、8）接地故障（报警14）、电机uvw相丢失（报警31.32.33）、通讯故障等。 3.1 开关电源损坏 这是众多变频器常发生的故障，通常是由于开关电源的元器件损坏或负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能。当发生无显示，控制端子无电压，24v风扇不运转等现象时我们首先应该考虑开关电源是否损坏（一般为uc2844或电阻损坏）。如果不能判断是否电源故障，可以外接24v电源进行测试，测试结果一切正常可以判定为电源故障。 3.2 丹佛斯5011变频器的液晶显示屏上显示字母“14”报警 变频器液晶显示屏上出现“alarm 14”报警，变频器不能工作，重新送电后按reset 键能复位，再启动时再次报警，查操作手册为接地报警，检查电机和相关电缆并无接地故障,也就是说故障在变频器。分析电路导致接地报警的原因为霍尔传感器输出电压信号到电流取样板再送到运算放大器进行比较，结果数值过大，（见图2）查检测部分霍尔传感器正常，检测对陶瓷基薄膜集成电阻r501时测其中的一路阻值因腐蚀已变无穷大致使接地不良，造成信号过强，引起报警，无原件更换，在上面焊同阻值大功率贴片电阻，重新启动后运行正常。接地故障是平时经常遇到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍尔传感器和信号传输电阻，由于它们受温度、湿度、腐蚀气体等环境因素的影响较大，工作点很容易发生飘移，导致接地报警。

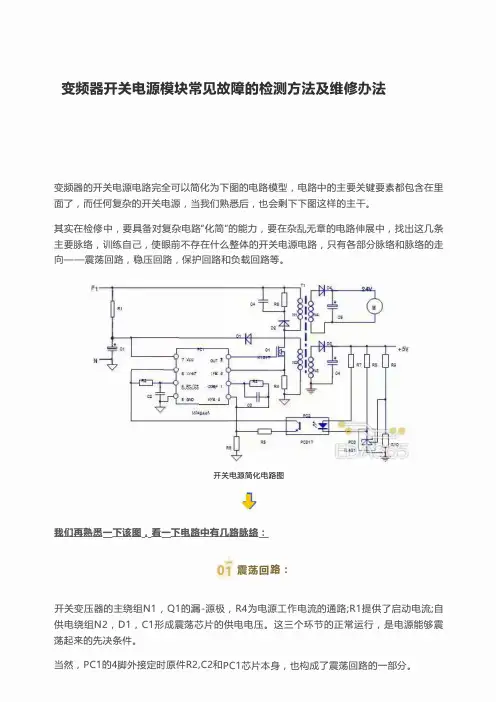

变频器开关电源的检修思路和检修方法 变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。 看一下电路中有几路脉络。 1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N 2、D1、C1形成振荡芯片的供电电压。这三个环节的正常运行，是电源能够振荡起来的先决条件。 当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。 2、稳压回路：N 3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。 当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。 3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。
