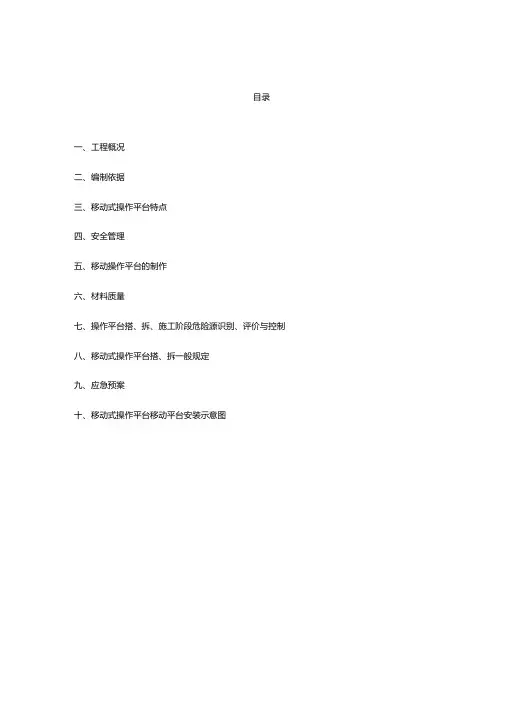

目录
一、工程概况
二、编制依据
三、移动式操作平台特点
四、安全管理
五、移动操作平台的制作
六、材料质量
七、操作平台搭、拆、施工阶段危险源识别、评价与控制
八、移动式操作平台搭、拆一般规定
九、应急预案
十、移动式操作平台移动平台安装示意图
一、工程概况
由上海市奉贤区房屋保障和房屋管理局投资，上海永宏建设工程监理有限公司监理，施工总承包：上海华青建筑工程有限公司施工。
工程位于奉贤区位于庄行镇总建筑面积为：6229平方米，共有1栋单体。
分别为；
综合楼：层数3层，建筑物高度：22.4米
结构类型均为：框架框剪，耐火等级为‖级。
二、编制依据：
1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011
2、建筑施工安全检查评分标准JGJ59-2011
3、上海市文明工地建设有关文件，创建文明工地要求。
4、危险性较大的分部工程安全管理规范 JGJ08-2077-2010
5、施工现场安全生产管理规范 DGJ08-903-2010
6、建筑施工高处作业安全技术交底JGJ80-91
三、移动式操作平台搭设及使用特点
为了本工程建筑装饰、水电安装施工需要，故采用移动式操作平台进行施工，其移动操作平台拆卸灵活，移动方便，架体稳定，上下伸缩可自由调节，安全性能好。
1、移动式操作平台属自制式，所用的材料经过材料科进行采购并有合格供应商进行提供。
2、一般施工人员都能安全快捷地进行拆装，使用安全方便：可加层可降层，只要把上层拼装件拆下一层（步）把平台板放至下层（步）就可低层施工，反之加层同样操作。扶手为拆叠扶手，在移动时上部碰到障碍物时，扶手可放下，平台移过了障碍物时再把扶手竖立固定，如果上层作业完后，可降层作业。
3、四周有稳定翼架固定，安全性能好。可反复使用。
4、为了安全起见，防止四轮刹车失灵或遗忘，架体的底部不采用滚动式轮
子。
5、架体材料
●立杆：φ32镀锌钢管，壁厚3.25mm；
●连接杆件：φ32镀锌钢管，壁厚3.25mm；
●连接杆件：φ32镀锌钢管，壁厚3.25mm；
●拦杆φ32镀锌钢管，壁厚3.25mm；
●平台板 1.2m*2.4m七夹板；爬梯φ20镀锌钢管，壁厚2.6mm；
●油漆用黄黑油漆漆成色标；
5、平台基本尺寸
●搭设高度：H≤6.5m；
●平台面积：1.8m*1.5m；
●操作荷载：P≤200kg；
●标准节高度：1.7m、加节1.2m；
●栏杆高度：1.2m、0.6m；
●爬梯：宽0.5m，踏步间距0.4m
6、一层操作平台搭设步骤：
●由二人配合操作。分别将高1.7m的标准节竖立，其中一人立于平台中
间，其左右手分别稳住标准节A和标准节B。另一人螺接安装两个立面的上连接和下连接以及剪刀撑。
●由一人将组对好的第一步（1.7m高）平台架体侧倾，使标准节立杆底端
升高。
●分别在平台架4根立杆上安装三角撑脚，调节撑脚螺杆，使之撑于地面。
●对接标准节C和标准节D，并安装好立杆接口内插件，锁紧螺栓。然后
安装剪刀撑和上连接件。
●安装直爬梯防护栏杆。注意每增加一层（步）需同时增加防护栏一节（高
1.2m）。
●安装平台栏杆；先将栏杆标准节铰链销轴分别插入1.2m高架标准节C
和标准节D上水平杆的扶手栏杆铰链管内，然后将其竖立，另一人插装4根长1.45m的扶手栏杆边接管。
●安装操作平台脚手板。
●二层操作平台搭设步骤：
如施工超过一层移动操作平台的高度，需要加节移动平台的层数时，必
须采用2个1.7 m左右双拼标准节相互固定拼装，再用1.7 m加节进行
上下拼装，确保施工过程中的高度的选择灵活性，形成双排稳定性和使
用过程中的安全性。
三层以上的操作平台搭设步骤：
如施工操作需三层移动操作平台的高度，需要加高移动平台的层数时，
必须采用2个1.7 m左右、上下双拼，再用1.2 m加节进行固定拼装，
顶部采用1.2m栏杆作为护栏,确保施工过程中的高度的安全稳定性。
四. 安全管理
（一）、移动平台验收
●本平台制作好后必须实行二级验收；
●项目部安全员、施工员、质量等部门验收；
●各级验收必须填写设施交接验收单，各工种施工员必须做好分项工程安
装技术交记录，存档备案。
●及时检查维修，不留隐患。
●挂移动平台验收铭牌：填写搭设班组，保养人员，各工种操作人员，限
载量≤200kg，验收人由安全员承担。
（二）、使用移动平台注意事项
●移动平台必须在平整的地坪上使用，严禁在有坑洼或斜坡上使用；
●移动平台严禁超荷载使用及单点受力以免造成倾斜；
●移动平台移动时严禁操作人员站在工作平台上，同时必须把四角稳定翼
架（抛脚）固定牢；
●在移动平台上施工时，必须系好安全带，扣好保险钩；
●在使用移动平台时，严禁拆除架体上的扶手栏杆及任何杆件；
●定期查验架体的连接件、螺丝、焊接点和滑轮是否完好。并及时修复；
●施工人员上下平台必须从架体内侧爬梯上下。严禁从架体外侧攀登上下；
●未经许可，外单位不得使用；
移动式操作平台验收单
为在移动式操作平台搭、拆及安装消防管道和灯具施工登高作业过程中，贯彻执行安全生产方针、国家技术经济政策，做到技术先进、经济合理、安全适用、确保质量，按照《建筑施工高处作业安全技术规范》JGJ80-91，特制订本方案。
六. 材料质量
1 移动式操作平台采用φ32镀锌钢管，其壁厚不得小于3.25mm；
2 扣件材质应符合《钢管脚手架扣件》GB15831 的规定，并在螺栓拧紧扭力矩达65N.m时不得破坏（用扭力扳手测试）。
3 铺设板材符合相关质量要求。
4 移动式平台必须符合有关质量要求，并有产品质量证明书。
七. 操作平台搭、拆、施工阶段危险源识别、评价与控制
八. 移动式操作平台搭、拆一般规定
1 搭设前应检查所有材料是否符合要求。
2 搭、拆移动式操作平台必须由经安全教育合格专业人员承担，凡有高血压、
心脏病者不得操作。
3 搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。
4 搭、拆作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。
5 施工前，应逐级进行安全技术交底，落实所有安全技术措施和人
身防护用品，未经落实不得进行搭、拆施工。
6 搭、拆使用过程中，钢管不准触及有电线路。
7 施工中发现存在缺陷和隐患时，必须及时解决。
8 搭设移动式操作平台时，严格控制施工荷载。
9 因作业必需临时拆除或变动安全防护设施时，必须经施工负责人
同意，并采取相应的可靠措施。作业后应立即恢复。
10 移动操作平台上的操作工人作业时必须戴安全帽、保险带（连接平台防护栏），穿防滑鞋。
11 应设专人对脚手架进行时常的检查，发现问题及时处理，纠正，避免大的事故的发生。
12 在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。
13 搭拆现场以及使用阶段必须作设专人看管，严禁非施工人员进入作业区域内。
14 严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明
九、应急救援
1）应急救援措施
（1）有关人员的安排
组长、副组长接到通知后马上到现场全程指挥救援工作，立即组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。组员立即进行抢救。
（2）人员疏散、救援方法
人员的疏散由组长安排的组员进行具体指挥。具体指挥人安排在危险
的各人员进行疏散到安全的地方，并做好安全警戒工作。各组员和现场其他的各人员对现场受伤害、受困的人员、财物进行抢救。人员有支架的构件或其它
