■聚合物添加剂 JADEWIN LS292 受阻胺光稳定剂（HALS） 化学成分 化学名称癸二酸双(1,2,2,6,6-五甲基哌啶醇)酯 1-(甲基)-8-(1,2,2,6,6-五甲基-4-哌啶)癸二酸酯 CAS41556-26-7 82919-37-7 分子式C30H56N2O4 C21H39NO4 分子量509 370 化学结构 规格指标及物理特性 规格单位标准 外观淡黄色液体 含量%96.00MIN 单酯%15.00-25.00 双酯%75.00-85.00 挥发分%≤0.50 灰分%≤0.10 颜色Hazen≤50 透光率 425nm%≤98.00 500nm%≤99.00 产品特点及应用 ●JADEWIN LS292是低分子量受阻胺光稳定剂（HALS），广泛应用于塑料和涂料中。在塑料中主
要应用于聚氨酯，柔性PVC，苯乙烯聚合物（ABS，ASA），丙烯酸，不饱和聚酯，弹性体，胶黏剂和密封件。该产品也是塑料溶胶及用于生产塑料的液体色母粒的理想助剂。 在涂料中的应用，JADEWIN LS292主要包含修补漆，工业涂料，卷材涂料，木器漆，贸易销售漆，光固化涂料。该产品同时适用于水性和油性涂料体系 ●根据应用的不同，JADEWIN LS292在塑料中的一般添加水平在0.05-0.5%之间。该产品与紫外线吸收剂具有较好的协同效果。在涂料中JADEWIN LS292单独使用的典型添加量为0.5-2.0%。另外该产品也通常与1.0-3.0%的紫外线吸收剂同时使用（如，JADEWIN UV1130或JADEWIN LS UV312）。添加量根据涂料树脂固体的重量百分比。须采用适当的试验来判定特定用途中所添加量是否合适。。 包装 25KG纸板桶 搬运及储存 在搬运或使用该产品之前请查阅安全数据表。 若以适当的方式贮存在25°C以下的干燥区域，保质期为一年 声明 *以下信息替代了买方文件。关于适销性或适用于特定用途，不存在任何明示或暗示担保。我们所提供的使用建议，不得被视为侵犯任何专利权的原因。对于因疏忽或违反条款、严格赔偿责任、民事侵权行为或与产品有关合同而产生的附带、结果性或间接损失，我司概不负责。买方唯一能要求赔偿的是买方的买价。数据和结果以受监控的研究或实验室研究为依据，买方应根据预定使用条件进行检测，确认这些数据和结果的准确性。并未针对以下应用进行检测，因此不建议将产品用于：长期接触粘膜、破损的皮肤或血液；或植入人体。
抗氧剂1076 1．产品特性: IRGANOX 1076是一种高效，无色污受阻酚抗氧剂。可用于塑料，合成纤维，弹性体，胶粘剂，蜡，油品和脂肪，防止基材热氧化降解。IRGANOX 1076无味，对光稳定，不易变色。同基材有很好的相容性。挥发性小，抗抽出性好。 2．技术指标:化学名称：β-（3,5-二叔丁基-4-羟基苯基）丙酸十八碳醇酯 分子量： 530.86g/mol 3．主要应用:IRGANOX 1076应用的范围包括聚烯烃，如聚乙烯，聚丙烯，聚丁烯。也推荐用于其他类型的高聚物，如工程塑料，如聚醛树脂，聚氨脂，苯乙烯均聚或共聚物，弹性体，黏合剂及其他有机材料。 4．功能：IRGANOX 1076可与BA其它添加剂同时使用，如辅助稳定剂（硫醚，亚磷酸酯），光稳定剂以及其它功能性添加剂。其与IRGANOX 168组成的二元复合体系（IRGANOX B 混料）以及三元复配体系IRGANOX GX（IRGANOX 1010，IRGANOX 168，HP-136）会有显著的协同增效作用。 5、产品外观:粉末白色自由流动粉末 6、使用方法：IRGANOX 1076典型用量在500-2000ppm时即可赋予基材长效热稳定性。也可根据基材种类和最终用途，提高IRGANOX 1076的使用量。 对于聚烯烃，IRGANOX 1076的用量范围在0.1%到0.4%之间，最佳添加量依具基材种类，加工条件以及长效热稳定性要求而定。 对于苯乙烯均聚或共聚物体，推荐使用量0.1%到0.3%之间。 对于热熔胶，IRGANOX 1076使用量在0.2%到1%之间。合成增粘树脂0.1%到0.5%。 IRGANOX 1076在其它材料中的用量用法及性能数据，请向当地销售、技术部门咨询。 7、物性：熔点 50-55℃ 闪点273℃ 蒸气压（20℃） 2.5E-7Pa 堆密度粉末：260-320g/l 挥发性（TGA，空气氛，20℃/min）

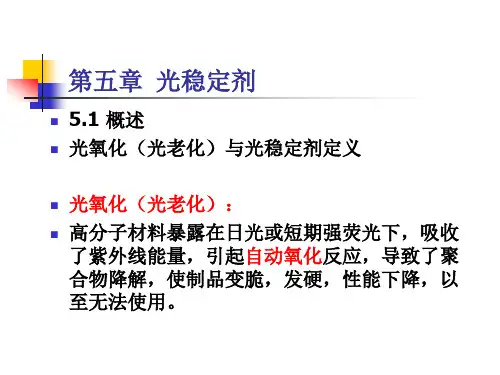

小议光稳定剂的研究与发展 摘要 大多数聚合物材料,包括塑料、橡胶、纤维、涂料等,在户外使用时会发生光老化而使使用寿命缩短。为有效防止聚合物材料的光劣化,人们已对聚合物的光老化和光稳定机理进行了广泛的研究并先后研发出了几个类型的光稳定剂。但由于户外应用范围不断扩大和环境不断恶化正使聚合物的光老化变得越来越复杂而光防护难度也日益加大。 光稳定剂是一类添加于化妆品、纺织物、高分子材料中的用来减免紫外线辐射伤害的物质提高高分子材料光稳定性，它能够防止高分子材料发生光氧老化，大大延长它们的使用寿命。光稳定剂的用量极少，价格高，用途广泛，目前，在各种塑料制品、纤维、橡胶制品、涂料、油漆、粘合剂中，光稳定剂是必不可少的添加组分。在汽车部件的塑料化发展中，对耐候性的要求更高，随之对光稳定剂的需求量也更大。可以预期，随着聚合物材料应用领域的不断拓宽，光稳定剂的重要作用将进一步显示出来。 关键词光稳定剂发展应用生产现状
Research and development of the discussion about light stabilizer Abstract The majority of polymer materials, including plastics, rubber, fiber, coating, light aging and shorten the service life will be in the outdoor use. In order to effectively prevent the optical degradation of polymer materials, people have on the polymer aging and light stabilization mechanism has been widely studied and has developed several types of light stabilizers. But because of the outdoor expanding the scope of application and the deteriorating environment is that the polymer light aging is becoming more and more complex and light protection more difficult growing. Light stabilizer is a kind of added to cosmetics, textile, polymer materials for ultraviolet radiation damage relief material to improve the light stability of polymer materials, it can prevent the occurrence of photooxidation aging of polymer materials, greatly prolong their service life. Light stabilizer is few, the price is high, wide range of uses, at present, in all kinds of plastic products, fiber, rubber, paint, paint, adhesives, light stabilizer is added integral components. In the plastic development of automobile parts, on the corrosion resistance requirements are higher, then demand for light stabilizer is greater. Can be expected, with the application of polymeric materials are continuously expanding, the important role of light stabilizer will further show. Keyword Light stabilizers Developing Application Production Status
抗氧剂的协同作用 聚合物稳定化助剂种类繁多，功能各异。但大量研究结果表明，不同类型，甚至同一类型、不同品种的抗氧剂之间都有可能存在协同或对抗作用。汽巴精化(Ciba—Geigy)公司开发的Irganox B系列复合型抗氧剂的研究表明，抗氧剂之间复配得当，不仅可以提高产品性能，增强抗氧效果，还可降低成本；但如果搭配不当，不但起不到抗氧作用，可能还会加速聚合物的老化。受阻酚类抗氧剂以其抗氧效果好、热稳定性高、低毒等诸多优点近年来倍受人们关注。但抗氧剂复配是否得当直接影响抗氧效果的好坏。因此，研究抗氧剂复配时的作用机理显得尤为重要。近年来，世界各大抗氧剂的生产厂商都在致力于研究开发复合型抗氧剂，而熟知各种抗氧剂之间的协同作用机理对抗氧剂新品种开发具有重要的指导 意义 1 受阻酚类抗氧剂的作用机理 聚合物材料在高温加工或使用过程中，由于氧原子的袭击会使其发生氧化降解。经过多年的研究发现，聚合物的A动氧化过程是一系列A由基反应过程。反应初期的主要产物是由氢过氧化物在适当条件下分解成活性自由基，该自由基又与大分子烃或氧反应生成新的自由基，这样周而复始地循环，使氧化反应按自由基链式历程进行。 在聚合物中添加抗氧剂，就是为了捕捉链反应阶段形成的自由基R.和R00 .，使它们不致引起有破坏作用的链式反应；抗氧剂还能够分解氢过氧化物RO0H，使其生成稳定的非活性产物。按作用机理，抗氧剂可分为主抗氧剂和辅助抗氧剂。主抗氧剂能够与自由基R.，ROO .反应，中断活性链的增长。辅助抗氧剂能够抑制、延缓引发过程中自由基的生成，分解氢过氧化物，钝化残存于聚合物中的金属离子[1]。 作为主抗氧剂的受阻酚类抗氧剂是一类在苯环上羟基(～OH)的一侧或两侧有取代基的化合物。由于一OH受到空间障碍，H原子容易从分子上脱落下来，与过氧化自由基(ROO .)、烷氧自由基(RO.)、羟自由基(.OH)等结合使之失去活性，从而使热氧老化的链反应终止，这种机理即为链终止供体机理[2]。 在聚合物老化过程中，如果可以有效地捕获过氧化自由基，就可以终止该氧化过程。但生成过氧化自由基的反应速率极快，所以在有氧气存在的条件下，自由基捕获剂便会失效。在受阻酚类抗氧剂存在的情况下，1个过氧化自由基(R00 7)将从聚合物(RH)上夺取1个质子，打断这一系列自由基反应，这是自动氧化的控制步骤。当加入受阻酚抗氧剂时，它比那些聚合物更易提供质子，即提供了一个更加有利的反应形成酚氧自由基，这使聚合物相对稳定，不会进一步发生氧化。 除此之外，受阻酚还可以进行一些捕捉碳自由基的反应。如上式的2，4，6一自由基可以生成二聚物，而这种二聚物又可与过氧化自由基反应使其失去活性，自身则变成稳定的醌分子[2]。由于每个受阻酚可以捕捉至少2个自由基，故其抗老化的效果较好。
PVC稳定剂的作用机理及用途 热稳定剂是PVC加工不可缺少的主要助剂之一，PVC热稳定剂使用的份数不多，但其作用是巨大的。在PVC加工中使用热稳定剂可以保证PVC不容易降解，比较稳定。PVC加工中常用的热稳定剂有碱式铅盐类稳定剂、金属皂类稳定剂、有机锡稳定剂、稀土稳定剂、环氧化合物等。PVC降解机制复杂, 不同稳定剂的作用机制也不相同，所达到的稳定效果也有所区别。 1. PVC的热降解机理 PVC在100～150℃明显分解，紫外光、机械力、氧、臭氧、氯化氢以及一些活性金属盐和金属氧化物等都会大大加速PVC的分解。PVC的热氧老化较复杂，一些文献报道将PVC的热降解过程分为两步。（一）脱氯化氢：PVC聚合物分子链上脱去活泼的氯原子产生氯化氢，同时生成共轭多烯烃；（二）更长链的多烯烃和芳环的形成：随着降解的进一步进行，烯丙基上的氯原子极不稳定易脱去，生成更长链的共轭多烯烃，即所谓的“拉链式”脱氢，同时有少量的C-C键的断裂、环化，产生少量的芳香类化合物。其中分解脱氯化氢是导致PVC老化的主要原因。关于PVC的降解机理比较复杂，没有统一的定论，研究者提出的主要有[4]自由基机理、离子机理和单分子机理。 2. PVC的热稳定机理 在加工过程中，PVC的热分解对于其他的性质改变不大，主要是影响了成品的颜色，加入热稳定剂可以抑制产品的初期着色性。当脱去的HCl质量分数达到0.1%，PVC的颜色就开始改变。根据形成的共轭双键数目的不同，PVC会呈现不同种颜色（黄、橙、红、棕、黑）。如果PVC热分解过程中有氧气存在的话，则将会有胶态炭、过氧化物、羰基和酯基化合物的生成。但是在产品使用的长时间内，PVC的热降解对材料的性能影响很大，加入热稳定剂可以延迟PVC降解的时间或者降低PVC降解的程度。 在PVC加工的过程中加入热稳定剂可以抑制PVC的降解，那么热稳定剂的起到的主要作用有：通过取代不稳定的氯原子、吸收氯化氢、与不饱和部位发生加成反应等方式抑制PVC分子的降解。理想的热稳定剂应该具有多种功能：(1)置换活泼、不稳定的取代基,如连接在叔碳原子上的氯原子或烯丙基氯,生成稳定的结构；(2)吸收并中和PVC加工过程中放出的HCl,消除HCl的自动催化降解作用；(3)中和或钝化对降解起催化作用的金属离子及其它有害杂质； (4)通过多种形式的化学反应可阻断不饱和键的继续增长,抑制降解着色；(5) 最好对紫外光有防护屏蔽作用。 3. PVC稳定剂、作用机理及用途 3.1 铅盐稳定剂 铅盐稳定剂[7]可分为3类：(1)单纯的铅盐稳定剂，多半是含有PbO的盐基性盐；(2)具有润滑作用的热稳定剂，主要是脂肪酸的中性和盐基性盐；(3)复合铅盐稳定剂，以及含有铅盐和其它稳定剂与组分的协同混合物的固体和液体复合稳定剂。 铅盐稳定剂的热稳定作用较强，具有良好的介电性能，且价格低廉，与润滑剂合理配比可使PVC树脂加工温度范围变宽，加工及后加工的产品质量稳定，是目前最常用的稳定剂。铅盐稳定剂主要用在硬制品中。铅盐类稳定剂具有热稳定剂好、电性能优异，价廉等特点。但是铅盐有毒，不能用于接触食品的制品, 也不能制得透明的制品, 而且易被硫化物污染生成黑色的硫化铅。 3.2 金属皂类稳定剂 硬脂酸皂类热稳定剂一般是碱土金属（钙、镉、锌、钡等）与硬脂酸、月桂酸等皂化制取。产品种类较多，各有其特点。一般来说润滑性硬脂酸优于月桂酸，而与PVC相容性月桂酸优于硬脂酸。 金属皂由于能吸收HCl，某些品种还能通过其金属离子的催化作用以脂肪酸根取代活性部位的Cl原子，因此可以对PVC起到不同程度的热稳定作用。PVC工业中极少是有单一的金属
为什么要使用光稳定剂 一紫外线的定义 太阳辐射的电磁波在通过宇宙空间和大气层时波长为290nm以下和3000nm以上的射线几乎都被滤除，实际到达地面的电磁波波长为290nm~3000nm，其中波长范围为400nm~800nm 的是可见光，约占40%，对人类和物质有利而无害；波长为800~3000nm的是红外线，约占55%；波长为290~400nm的是紫外线（UV)，对人类和物质具有极大的危害。 紫外线分为三个区域：UV-A区，315—400nm;UV--B区，280-315nm;UV--C区，180--280nm;紫外线中能量最高最有害的是UV-C区180-280nm的紫外线，大部分都被大气层中的二氧化碳所吸收，难以达到地面；UV-A区的的紫外线危害小于UV-B区，但是长时间过量照射也会造成危害。人类过量的受到UV-B区紫外线的照射，皮肤会产生红斑、水泡等，甚至有致癌危险。因此，对紫外线的吸收和防护主要体现在UV-B区紫外线的防护。 二紫外线对聚烯烃高分子材料的危害 聚烯烃高分子材料制品在阳光照射下会被降解，使树脂的分子链中产生自由基，自由基进一步与氧反应形成氧化自由基及过氧化自由基，自由基活性很强，能夺取树脂分子连中的氢，形成氢过氧化物，不稳定的氢过氧化物又会裂解成新的自由基氧化物和氢氧化物，连续不断的产生催化和氧化作用，使高分子材料的分子链完全断裂，严重影响了聚烯烃高分子材料的寿命，这种不利影响通常体现在褪色、表面开裂、失光、拉伸强度、断裂伸长率机械性能下降等一系列变化。这是因为紫外线辐射可以致使聚合物中的化学键断裂，从而引发严重的光降解反应，进而导致材料物理性能的损失。
一.光与电磁波： 光是一种电磁波，速度为：30×10000 km/s 波长为780～380nm（纳米）。1纳米=10的-9次方米 二.光谱与颜色： 光谱：红、橙、黄、绿、蓝、靛、紫 红外线波长：620～780nm。紫外线的波长：380～420nm。如下图： 波长780～620～590～560～490～450～420～380nm 太阳光：波长是780～380nm，纯白色。 白炽灯：波长为780～400nm，缺少紫光，故合成后光色略偏红黄。 荧光灯：波长为750～310nm，缺少红光，故合成后略带青色或呈青白色。 三.荧光灯的种类 表3-1：灯管尺寸（英吋，1英吋=25.4mm）与功率对照表 表3-2：管径尺寸与灯管功率对照表： 一般：粗管指管径为38mm的灯管，细管包括32mm、25mm的灯管，小管指15mm的小功率灯管。 四.荧光灯的基本结构 五.荧光灯发光的基本原理： 灯丝导电加热，阴极发射出电子，与（灯管内充装的）惰性气体碰撞而电离，汞液化为汞蒸气，在电子撞击和两端电场作用下，汞离子大量电离，正负离子运动形成气体放电，即弧光放电，同时释放出能量并产生紫外线，玻璃管内壁上的荧光粉吸收紫外线的能量后，被激发而放出可见光。故荧光灯全称为：低压汞（水银）蒸气荧光放电灯（属于气体放电灯的一种）
浅谈荧光粉的配比对节能灯光色参数的影响 长期以来，外面一直把节能灯的色温、光效、显色指数、色容差、光衰等指标作为衡量灯光是否合格的标准，各光源制造厂也力求从制灯工艺（如涂粉、烤管、阴极分解、充汞量及充氩压力等工序）来进行控制以生产高质量的产品。在此，我就荧光粉的配比来谈一谈其对灯管的光效、显色指数、色容差、光衰等参数的影响。 1980年，紧凑型荧光灯（CFL5）节能灯上市，扩大了照明应用领域，因其高光效、高显色、结构紧凑，迅速在全世界推广应用，亚欧国家稀土紧凑型节能灯正以20%-30%的速度递增，而这得益于稀土三基色荧光粉代替传统的发光材料卤粉，这是照明材料领域的又一次飞跃。稀土三基色荧光粉则是由分别发红色、绿色、蓝色光的三种单色粉根据制灯要求按不同比例混合而成的。在三种单色粉中，红粉抗紫外辐射衰减能力最强，增加其在三种粉中的比例，灯管的显色指数上升，光衰会减小；绿粉的含量决定了灯管的光效；蓝粉抗紫外辐射性能较差，其含量不能过高，否则，灯管的光衰变大。因而三种粉的比例则直接影响着灯管的色温、色容差、光效等特性。 节能灯是根据低气压放电原理制成的。因低气压汞放电谱线的特点，大家所看到的节能灯的发光光谱实际上是由荧光粉在紫外线激发下的发光光谱与四条在可见光区发光的汞光谱迭加而成。因而荧光粉在制成灯管以后，灯管的色坐标（X、Y）值与粉的色坐标相比，会出现偏小的现象，这是由于汞放电谱线特别是435.8mm的蓝色谱线的迭加所制，经实验发现，不同规格灯管发生的偏移现象不同，且色坐标的偏移会带来灯管的色温、显色指数等参数变化。这主要是由灯管的长度、管径、阴极的发射强度等因素所引起。因而，在保证灯管尺寸及制灯工艺不变的条件下，找出不同规格灯管在符合光效、色温等光色参数要求下，需要何种配比的荧光粉就显得十分重要了。 目前，我公司所生产的节能灯规格较多，有2U、3U、4U、螺旋的；还有直径为? 9 mm、? 12mm、? 14.5mm的等等。各光源制造厂在灯管大批量投入生产之前，都会实现对荧光灯厂所提出的要求范围内进行混合粉的配制，因而就不能保证同一规格的荧光粉能够一次性符合所有规格的灯管在光效、色温、色容差等方面特性的要求。在此，我建议光源制造厂应根据自己厂的制灯工艺的特点，对自己所生产的灯管进行实验总结出不同规格灯管制灯规律，确定不同灯管需何种要求的荧光粉，以便荧光粉厂能够据此分匹配出更符合要求的荧光粉，同时也缩短了制灯前试样的时间。提高了工作效率，提高产品的质量。
如何选择适合自己配方的稳定剂 PVC用的稳定剂包括热稳定剂、抗氧剂、紫外线吸收剂和螯合剂。种类有铅盐稳定剂，钡镉类稳定剂，钙锌类稳定剂，有机锡类热稳定剂，环氧类稳定剂。 哇塞，这么多种稳定剂，该怎么选择好苦恼啊。相信大家肯定都有这种问题，下面常州博洋新材料小马为大家细细讲解如何选择适合自己的稳定剂。热稳定剂的选用原则 1.硬质PVC配方中热稳定剂的选用 硬质PVC中增塑剂加入量少或不加，要求稳定剂的加入量相应增大，且稳定效果要好。 （1）不透明硬制品常选用的为三碱式硫酸铅及二碱式亚磷酸铅，两者协同加入效果好，加入比例为2：1或 1：1，总加入量为3-5份。 （2）透明硬制品不用铅盐类，常选用除Pb、Ca之外的金属皂类及有机锡、有机锑和稀土稳定剂。其中金属皂类加入量为3-4份，有机锡类为1-1.5份。 2. 软质PVC及PVC糊制品配方中热稳定剂的选用 这类配方中增塑剂含量高，加工温度低，可适当减少稳定剂的加入量。 （1）不透明软制品常选铅盐（1-2份）与金属皂类（1-2份）协同加入。（2）半透明软制品常选用几种金属皂类并用，加入量2-3份。 （3）透明软制品常用有机锡类（0.5-1份）与金属皂类（1-2份）协同加入。也可用有机锑及稀土稳定剂代替有机锡。 3. 无毒PVC配方中热稳定剂的选用 （1）不宜选用铅盐类稳定剂。 （2）除Pb、Cd皂外其它金属皂类稳定剂可选用。 （3）无毒有机锡类可选用。
（4）有机锑和稀土类可选用。 （5）辅助稳定剂中的环氧类无毒，可以选用。 4. 主稳定剂的协同作用 在一个PVC配方中，往往选用几个主稳定剂并用，因为不同主稳定剂之间有协同作用。 （1）三碱式硫酸铅与二碱式亚磷酸铅有协同作用，两者协同比例为2：1 或1：1. （2）不同金属皂之间有协同作用，金属皂类热稳定顺序如下：CdZn>Pb>Ba、Ca。一般高热稳定性金属皂与低热稳定性金属皂类之间协同作用效果好，如 Ca/Zn、Cd/Ba、Ba/Pb、Ba/Zn及Ba/Cd/Zn等复合稳定剂。 （3）金属皂类的协同使用最为常用，它们很少单独使用。 （4）金属皂类与有机锡类之间有协同作用，在透明配方中两者往往协同加入。（5）部分稀土类与有机硒类有协同作用，用稀土取代有机锡可降低成本。 5. 主、辅稳定剂的协同作用 （1）金属皂类与环氧类 （2）金属皂类与多元醇类 （3）金属皂类与β-二酮化合物 （4）部分稀土与环氧类 （5）金属皂类与亚磷酸酯类。 6.热稳定剂与其它助剂的并用 有些稳定剂本身无润滑作用，如铅盐、有机锡、有机锑及稀土类，配方中要另外加入 润滑剂。有些稳定剂本身有润滑作用，如金属皂类，配方中可不加或少加润滑剂。含硫有 机锡类和有机锑类热稳定剂不可与含Pb、Cd类稳定剂并用，两者并用会发生硫污染。 热稳定剂与其它助剂的并用 （二）抗氧剂 PVC制品在加工使用过程中，因受热、紫外线的作用发生氧化，其氧化降解 与产生游离基有关。主抗氧剂是链断裂终止剂或称游离基消除剂。其主要作用是与游离基 结合，形成稳定的化合物，使连锁反应终止，PVC用主抗氧剂一般是双酚A。还有辅助抗氧
PVC稳定剂的作用机理及用途 令狐采学 热稳定剂是PVC加工不可缺少的主要助剂之一，PVC热稳定剂使用的份数不多，但其作用是巨大的。在PVC加工中使用热稳定剂可以保证PVC不容易降解，比较稳定。PVC加工中常用的热稳定剂有碱式铅盐类稳定剂、金属皂类稳定剂、有机锡稳定剂、稀土稳定剂、环氧化合物等。PVC降解机制复杂, 不同稳定剂的作用机制也不相同，所达到的稳定效果也有所区别。 1. PVC的热降解机理 PVC在100～150℃明显分解，紫外光、机械力、氧、臭氧、氯化氢以及一些活性金属盐和金属氧化物等都会大大加速PVC 的分解。PVC的热氧老化较复杂，一些文献报道将PVC的热降解过程分为两步。（一）脱氯化氢：PVC聚合物分子链上脱去活泼的氯原子产生氯化氢，同时生成共轭多烯烃；（二）更长链的多烯烃和芳环的形成：随着降解的进一步进行，烯丙基上的氯原子极不稳定易脱去，生成更长链的共轭多烯烃，即所谓的“拉链式”脱氢，同时有少量的CC键的断裂、环化，产生少量的芳香类化合物。其中分解脱氯化氢是导致PVC老化的主要原因。关于PVC的降解机理比较复杂，没有统一的定论，研究者提出的主要有[4]自由基机理、离子机理和单分子机理。
2. PVC的热稳定机理 在加工过程中，PVC的热分解对于其他的性质改变不大，主要是影响了成品的颜色，加入热稳定剂可以抑制产品的初期着色性。当脱去的HCl质量分数达到0.1%，PVC的颜色就开始改变。根据形成的共轭双键数目的不同，PVC会呈现不同种颜色（黄、橙、红、棕、黑）。如果PVC热分解过程中有氧气存在的话，则将会有胶态炭、过氧化物、羰基和酯基化合物的生成。但是在产品使用的长时间内，PVC的热降解对材料的性能影响很大，加入热稳定剂可以延迟PVC降解的时间或者降低PVC降解的程度。 在PVC加工的过程中加入热稳定剂可以抑制PVC的降解，那么热稳定剂的起到的主要作用有：通过取代不稳定的氯原子、吸收氯化氢、与不饱和部位发生加成反应等方式抑制PVC分子的降解。理想的热稳定剂应该具有多种功能：(1)置换活泼、不稳定的取代基,如连接在叔碳原子上的氯原子或烯丙基氯,生成稳定的结构；(2)吸收并中和PVC加工过程中放出的HCl,消除HCl的自动催化降解作用；(3)中和或钝化对降解起催化作用的金属离子及其它有害杂质；(4)通过多种形式的化学反应可阻断不饱和键的继续增长,抑制降解着色；(5) 最好对紫外光有防护屏蔽作用。 3. PVC稳定剂、作用机理及用途 3.1 铅盐稳定剂 铅盐稳定剂[7]可分为3类：(1)单纯的铅盐稳定剂，多半是含有
光稳定剂 国内光稳定剂产业发展现状 1．产能与消费 光稳定剂属于耐候性稳定助剂，旨在通过屏蔽、吸收紫外线或猝灭紫外线激发的激发态分子能量、捕获自由基等方式达到抑制光氧化降解，延长制品寿命之目的。目前市售的品种主要包括二苯甲酮类、苯并三唑类、三嗪类等紫外线吸收剂，镍盐类激发态猝灭剂和受阻胺类光稳定剂等。光稳定剂多用于户外制品，农用塑料大棚膜是国内最大的光稳定剂消费市场。从结构来看，受阻胺光稳定剂的产耗量最大，以622、944为代表的聚合型受阻胺光稳定剂品种已经成为农膜用光稳定剂的支柱产品(表12一表15)。值得注意的是，以苯并三唑类和二苯甲酮类为代表的紫外线吸收剂产能迅速增加，并已走出国门，出口创汇。表明我国光稳定剂行业的产品结构趋向合理。 2．技术进展与发展趋势 在受阻胺品种开发方面，继第一代低分子量品种GW—540、GW—770和第二代聚合型高分子量品种622、944之后，第三代、第四代复合型和反应型品种783、628研发成功，预示着我国受阻胺光稳定剂正
在接近国外先进水平。在紫外线吸收剂领域，苯井三唑类新品种UV-329(UV—5411)、三嗪类高效紫外线吸收剂UV—425(UV-1164)和全新结构的五色高效紫外线吸收剂UV-419、光稳定剂GW-461l以及应用于工程塑料的新型紫外线吸收剂UV-418开始应市，这无疑极大地丰富了国内光稳定剂市场的品种和结构。 展望未来，光稳定剂的市场前景十分诱人，根据国家轻工总会的发展规划，2005年国内仅农膜行业对光稳定剂的需求量就将达到2 000吨以上，加上其他方面需求，2005年、2010年我国光稳定剂需求量将分别超过2 500吨和5 000吨。 结合国内光稳定剂发展现状和世界光稳定剂的发展趋势，确定今后我国光稳定剂行业的发展方向如下：①加强光稳定剂的基础研究，创新开发具有提高产品光、热稳定耐久性、耐水解及耐油性，降低挥发性、毒性，改善与聚合物的相容性的新结构和新品种，②加大受阻胺光稳定剂中间体的国产化力度，尽快实现具有代表性的重要品种的国产化； ③强化应用技术的研究，开发具有专用化、功能化的复合型光稳定剂品种。 光稳定剂是提高分子材料稳定性的一种物质，它能够纺织高分子材料发生光氧老化，大大提高它们的使用寿命。目前全球光稳定剂市场以高于整个塑料助剂市场2%的速度增长。可以预测，随着聚合物材料
B A S F抗氧剂和光稳定 剂 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
抗氧剂 以抑制聚合物树脂热氧化降解为主要功能的助剂，属于抗氧剂的范畴。抗氧剂是塑料稳定化助剂最主要的类型，几乎所有的聚合物树脂都涉及到抗氧剂的应用。按照作用机理，传统的抗氧剂体系一般包括主抗氧剂、辅助抗氧剂和重金属离子钝化剂等。主抗氧剂以捕获聚合物过氧自由基为主要功能，又有“过氧自由基捕获剂”和“链终止型抗氧剂”之称，涉及芳胺类化合物和受阻酚类化合物两大系列产品。辅助抗氧剂具有分解聚合物过氧化合物的作用，也称“过氧化物分解剂”，包括硫代二羧酸酯类和亚磷酸酯化合物，通常和主抗氧剂配合使用。重金属离子钝化剂俗称“抗铜剂”，能够络合过渡金属离子，防止其催化聚合物树脂的氧化降解反应，典型的结构如酰肼类化合物等。最近几年，随着聚合物抗氧理论研究的深入，抗氧剂的分类也发生了一定的变化，最突出的特征是引入了“碳自由基捕获剂”的概念。这种自由基捕获剂有别于传统意义上的主抗氧剂，它们能够捕获聚合物烷基自由基，相当于在传统抗氧体系中增设了一道防线。此类稳定化助剂目前见诸报道的主要包括芳基苯并呋喃酮类化合物、双酚单丙烯酸酯类化合物、受阻胺类化合物和羟胺类化合物等，它们和主抗氧剂、辅助抗氧剂配合构成的三元抗氧体系能够显着提高塑料制品的抗氧稳定效果。应当指出，胺类抗氧剂具有着色污染性，多用于橡胶制品，而酚类抗氧剂及其与辅助抗氧剂、碳自由基捕获剂构成的复合抗氧体系则主要用于塑料及艳色橡胶制品。 主抗氧剂IRGANOX1010 抗抽出能力强，挥发性低，相容性好，无味。高效， 无色污受阻酚抗氧剂。 PP、PE、PVC、PA、PBT、PET、胶粘剂等， 可保持长效稳定性 IRGANOX1076 无味，对光稳定，不易变色。与基材有很好的相容 性。挥发性小，抗抽出性好。 PP、PE、ABS、PS、PVC、SBS、PA、PU、 PC、PET、PMMA、UP等 IRGANOX1098 出色的加工与长效稳定性，能有效保持树脂的初始颜 色。与铜系稳定剂相比，该品在颜色与抗抽出性方面 表现更好。挥发性低，与聚酰胺以及其他基材相容性 好。 PA、TPE、TPUR等 IRGANOX1135 100％活性的液体受阻酚抗氧剂。PUR、PMMA、PVB等 IRGANOX245 高效受阻酚类抗氧剂，耐高温。PS、ABS、PVC、PUR、POM、PA、PMMA等IRGANOX565 高分子量型多功能受阻酚，主要适用与不饱和橡胶的 后加工稳定处理，对弹性体非常有效。添加量小，挥 发性低，色牢性高，能防止凝胶形成 SBS、SIS、TPE、BR、S-SBR等IRGANOX1330 无味，耐抽提性好，介电性能突出，和大多数基材相 容性好。特别适用于对耐水抽提性及变色性要求高的 聚烯烃制品 PP、HDPE、TPE等 IRGANOX1520 多效能的液体酚类抗氧剂，同时提供加工稳定性和长 期耐热稳定性，添加量低，无需加入辅助抗氧剂。适 用于各种弹性体。 BR、EPDM、SBS、SIS、TPE等 IRGANOX1726 多效能的酚类抗氧剂，同时提供加工稳定性和长期耐 热稳定性，添加量低，无需加入辅助抗氧剂。是有效 SBS、SIS、PUR、CR、SBR等
2009-05-31塑料助剂 2009年第4期（总第76期） 国内塑料抗氧剂、光稳定剂市场现状与技术发展 李杰隋昭德夏飞 （北京加成助剂研究所，北京，100070） 摘要介绍了国内塑料抗氧剂、光稳定剂市场的主要利好因素和问题，预测了2009~2011年塑料抗氧剂、光稳定剂市场，并提出了国内塑料抗氧剂、光稳定剂企业的发展方向和趋势。 关键词抗氧剂光稳定剂市场技术发展 Domestic Market Situation and Technical Development of Plastics Antioxidant and Light Stabilizer Li Jie Sui Zhao-de Xia Fei (Beijing Additives Institute,Beijing,100070) Abstract:Primary advantage factors and problems about domestic market of plastics antioxidant and light stabilizer were introduced.The market of plastics antioxidant and light stabilizer in the period of2009~ 2011was predicted.The development direction and tendency of domestic antioxidant and light stabilizer pro-ducers were put forward. Keywords:antioxidant;light stabilizer;market;technical development 我国塑料加工企业和石化企业使用国产塑料抗氧剂和光稳定剂用量占塑料抗氧剂和光稳定剂消费总量的80％左右。目前我国市场供需状况是：数量基本平衡，门类品种基本具备，价格基本适当，但产品价格和企业利润有所降低。 1国内塑料抗氧剂、光稳定剂市场的主要利好因素 1.1合成树脂产量提高、专用牌号数量和产量增加 2009和2010年是“十一五”规划的最后2年，国内现有大型乙烯装置二轮技术改造，规模、技术水平和节能降耗方面等有较大提高。 调整牌号结构，提高专用牌号数量和产量比例，达到多样化、专用化、系列化。 “十一五”期间国内工程塑料消费年均增速可保持20%左右，因此增加了对抗氧剂、光稳定剂的消费量。 1.2国内塑料制品加工业的发展 中国塑料加工业按产量已位居世界第二，2008年塑料制品行业累计完成产量达到37137.9 kt，比2007年增长10.10%；总产值9638.36亿元，同比增长20.86%；新产品产值为549.96亿元，同比增长31.11%[1]。 高档次、高质量的塑料制品由于价格适宜，一直深受外商青睐，国外大企业也在专用料、混配料、特种塑料生产等方面不断在中国进行投资。为塑料抗氧剂、光稳定剂提供了一个较好的发展机遇。 1.3抗氧剂和光稳定剂的生产技术、品种、供应已 1 收稿日期：
抗氧剂1010 化学名称：四[β-（3，5-二叔丁基4-羟基苯基）丙酸]季戊四醇酯 英文名称：Pentaerythritol-tetra-［β-（3，5-di-tert-butyl-4-hydroxyphenyl）-propionate］分子量：1178 质量标准： 性能：本品为白色粉末，无嗅无味。熔点110℃—125℃，性质稳定，易溶于苯，丙酮和酯等溶剂，不溶于水，微溶于乙醇。本品无污染，耐热和耐水抽出性能好。与抗氧剂ETHAPHOS368等并用能发挥协同效应，提高抗氧化效果。 用途：本品是一种多元受阻酚抗氧剂，与大多数聚合物相溶性好，是PP树脂优良的抗氧剂，也可用于PE，PS，ABS树脂，聚氨酯，PBT树脂，PVC，聚酯，聚甲醛，聚酰胺以及各种合成橡胶等高分子材料中，也用来防止油脂和涂料的热氧老化。 毒性:本品毒性甚微,白鼠半致死量LD50≥mg(雄性小白鼠口服) 贮存: 本品化学性状稳定,无特殊贮存要求,应防潮,隔热. 包装:纸板箱内衬塑料袋,每箱净重25 KG. 抗氧剂168 化学名称：三（2,4-二叔丁基苯基）亚磷酸酯 英文名称：Tris-（2,4-di-tert-butyl-pheny）-phosphite 分子量：646 分子式：C42H43O3P 质量标准： 性能：外观为白色结晶粉末，熔点182℃-186.5℃，闪点257℃，易溶于甲苯，二氯甲烷等有机溶剂，微溶于酯类，不溶于水。 用途：本品是一种高性能固体有机亚磷酸酯抗氧剂，对聚合物的色泽有良好的保护作用，优于其它亚磷酸酯，一般不单独使用，经常与抗氧剂BTHANOX310等酚类主抗氧剂复合使用，能提高聚合物加工过程的热稳定性，本品与酚类抗氧剂复配后广泛用于PE，PP ，PS，聚酰胺，聚碳酸酯，ABS等高分子材料。 贮存：本品耐水解较差，应注意防潮，防热。 包装：纸板桶（箱）内衬塑料袋，每桶（箱）净重25KG。 最佳添加量：一般用量为0.1%-0.3%
抗氧剂用途 能延缓或阻止氧化或自动氧化过程的物质称为抗氧剂，它能延缓物料、制品和用品在储藏和使用时的变质。一般用量较小，大都是具有还原性能的物质。对抗氧剂的一般要求是用量小，效率高，价格便宜，且无不良后果。 抗氧剂用途比较广泛，通常用于食品、饲料、油脂、塑料、橡胶、纤维等。 抗氧剂是重要的一类食品添加剂，它可防止食品成分氧化变质和败坏，提高食品的稳定性和贮存期。主要用于防止油脂及富脂食品的氧化毫败，防止食品褪色、褐变、维生素被破坏，如加于食用油脂、富脂饼干、早餐谷物、汤粉、速煮面、冷冻或干制鱼贝类等。 抗氧化剂分为油溶性和水溶性两类。目前，各国使用的抗氧剂总数约30种，美国有26种，日本15种，德国12种，瑞士24种，中国允许使用的有10种。国际上普遍使用的有二丁基羟基甲苯（BHT）、叔丁基对羟基茴香醚（BHA）、没食子酸丙酯、叔丁基对苯二酚（TBHQ）、维生素E、维生素C等。中国近年来开发的茶多酚是一种茶叶提取物，具有优于BHA、BHT、VE的抗氧化作用，兼有抑菌和防止褪色等作用，且安全无毒，中国于1990年批准使用，现正大力扩大应用之中。此外，中国从提取甘草浸膏或甘草酸后的甘草残渣中提取到一种“甘草抗氧化剂”，具有良好的抗氧化效果，且耐光、耐氧、安全无毒，中国已于1991年正式批准使用。 抗氧剂也是橡胶和塑料的添加剂。多数高分子材料都可能与氧反应，导致降解或交联，尤其是在热加工和受日光照射时，氧化速度更快。抗氧剂可以延缓高分子材料的氧化过程，保证它们能顺利地进行加工并延长使用寿命。在橡胶工业中，抗氧剂通称为防老剂。 按照作用机理，抗氧剂有游离基抑制剂和过氧化物分解剂两大类型。游离基抑制剂又称主抗氧剂，包括胺类和酚类两大系列。胺类抗氧化剂几乎是芳香族仲胺的衍生物，
3 辅助稳定剂 锌皂稳定剂对PVC 的稳定性较差，属于短效热稳定剂，而且容易出现“锌烧”现象(主要原因是产生的ZnCl2为强路易斯酸，具有催化脱氯化氢的作用)，但具有初期着色性优良、耐候性强等优点。钙皂类热稳定剂属于长期热稳定剂，稳定性较差，着色性强，但无毒，具有优良的润滑性。Ca/Zn 复合稳定剂就是利用二者具有的协同效应，使其成为近年来复合稳定剂中最活跃的领域。为了提高其稳定性，在复配过程中通常要添加一些辅助稳定剂，如季戊四醇等多元醇、水滑石、亚磷酸酯、β-二酮和环氧大豆油等化合物来改善Ca/Zn 复合稳定剂的性能。 3.1 亚磷酸酯 亚磷酸酯是Ca/Zn 复合稳定剂中应用最广的辅助稳定剂，在复合稳定剂中是不可缺少的成份。用做辅助稳定剂的亚磷酸酯主要有亚磷酸三苯酯、亚磷酸三癸酯、亚磷酸三壬基苯酯、亚磷酸三辛酯等。对于软质PVC，亚磷酸酯一般与β-二酮、环氧大豆油等配合使用。亚磷酸酯具有增塑作用，不适用于硬质PVC；具有抗氧化能力，可以捕捉氯化氢，加成多烯烃，能大大提高PVC 稳定体系的稳定性能。在液体稳定剂中添加量一般为10%~35%(质 量分数)，主要品种有亚磷酸苯二异辛酯、亚磷酸辛酯、亚磷酸二苯癸酯、亚磷酸二癸苯酯、亚磷酸三壬酯等。目前国内多数选用水解亚磷酸苯二异辛酯，它能有效地改善PVC 制品的着色、热稳定性、透明性、防结垢和耐候性等效果。亚磷酸酯是应用最广泛的辅助稳定剂，长期以来普遍用于钙锌无毒液体复合稳定剂应用中。最有效的是亚磷酸烷基/芳基酯。如日本Adeka -Argels 公司开发的Mark-1500 对稳定剂具有优良的初期着色性能。 3.2 环氧化合物 在环氧化合物中，传统上被用作辅助稳定剂是环氧大豆油。近年来的研究表明，双酚A 二缩水甘油醚、双酚F 二缩水甘油醚、酚醛树脂的缩水甘油醚、四苯基乙烷的缩水甘油醚、脂环族环氧树脂、偏苯三酸三缩水甘油酯、对苯二甲酸二环氧丙酯等都具有较高的稳定效率。环氧化物与氯化氢反应生成氯乙醇，在钙、锌等金属皂催化作用下，取代PVC 中不稳定的氯原子而发挥稳定作用。在静态稳定试验中，环氧化合物的作用是抑制PVC 变黄。单独使用效果不佳，与亚磷酸酯并用时，其稳定效果可明显改善。环氧类辅助热稳定剂一般有环氧大豆油、环氧亚麻籽油、环氧硬脂酸丁酯、辛酯等环氧类化合物等，它们与Ca/Zn体系配合使用有较高的协同作用，具有光稳定性和无毒之优点，适用于软质，特别是要暴露于阳光下的软质PVC制品，通常不用于硬质PVC制品，其缺点是易渗出。协同作用机理[6]可认为是降解产生的HCl被环氧基团和金属皂盐吸收，HCl浓度减小，降低了PVC的脱HCl速度（HCl对PVC 降解有催化作用），从而使PVC的热稳定性得到提高。另外，在Zn盐的催化下，环氧化合物还可以有效地取代烯丙基氯原子。 3.3 多元醇 作为Ca/Zn 复合体系的辅助稳定剂的多元醇主要有季戊四醇、二季戊四醇、聚乙烯醇、四羟甲基环己醇、二三羟甲基丙烷、卡必醇，以及山梨醇、甘露糖醇、木糖醇、麦芽糖醇、异麦芽糖醇、乳糖醇和它们的脱水、半脱水产物等，这类品种与β-二酮、环氧化合物、水滑石配合用于软质PVC 中时，具有极好的协同作用。需要注意的是多元醇尽管有良好的热稳定性，但部分品种由于其自身在加工过程中的脱水着色，仍有不足之处。新品种如菊粉、三(α-羟乙基)异氰脲酸酯可以克服上述缺陷。另外，多元醇易升华，在加工过程中升华物沉积在设备上，妨碍加工。为克服这些不足，现已开发了许多用脂肪酸部分酯化的多元醇，如日本推出的Tohtlixer-101,它是一种多元醇改性物，能较好地克服了一般多元醇的缺点，同Ca/Zn 稳定体系并用，表现出良好的光稳定性、加工性和贮存稳定性。多元醇可以螯合金属离子，防止氯化物催化降解，同时在金属皂的存在下，可以置换烯丙基氯，从而使PVC 稳定。此外，多元醇较多的羟基可以与金属离子形成无色的配位体，从而缓解了硬酯酸锌
