无粘结预应力混凝土圆形池壁施工

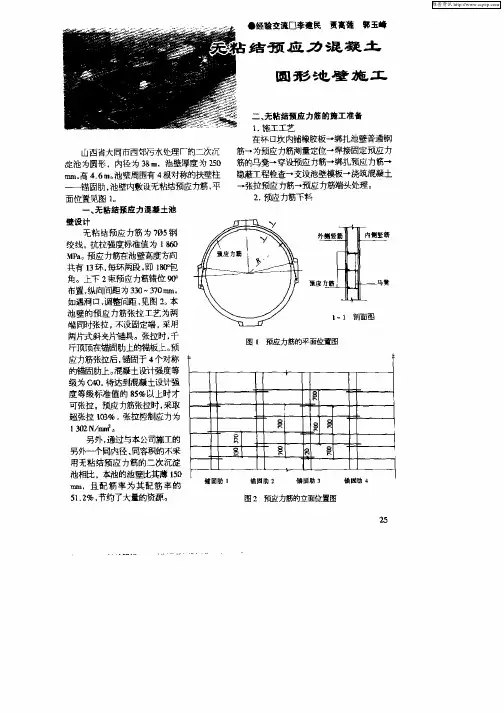

某污水处理厂的二次沉淀池为圆形，内径为38m，池壁厚为250mm，高4.6m。池壁周围有4根对称的扶壁柱——锚固肋，池壁内敷设无粘结预应力筋，平面位置见图1。
一、无粘结预应力混凝土池壁设计
无粘结预应力筋为7φ5钢绞线，抗拉强度标准值为1860MPa。预应力筋在池壁高度方向共有13环，每环两段，即180°包角。上下2束预应力筋错位90°布置，纵向间距为330mm～370mm，如遇洞口，调整间距，见图2。本池壁的预应力筋张拉工艺为两端同时张拉，不设固定端，采用两片式斜夹片锚具。张拉时，千斤顶顶在锚固肋上的锚板上。顶应力筋张拉后，锚固于4个对称的锚固肋上。混凝土设计强度等级为
C40，待达到混凝土设计强度等级标准值的85%以上时才可张拉。预应力筋张拉时，采取超张拉103%，张拉控制应力为1302N/mm2。
二、无粘结预应力筋的施工准备
1.施工工艺
在杯口坎内铺橡胶板→绑扎池壁普通钢筋→为预应力筋测量定位→焊接固定预应力筋的马凳→穿设预应力筋→绑扎预应力筋→隐蔽工程检查→支设池壁模板→浇筑混凝土→张拉预应力筋→预应力筋端头处理。
2.预应力筋下料
预应力筋为成盘供应，当运至现场后先下料。下料前，预应力筋下料长度的计算必须保证承压板后有不小于300mm的预应力筋。预应力筋采用砂轮切割机，切口方向与预应力筋的方向垂直。预应力筋的弹性大，施工时应注意安全，以防其弹出伤人。
三、无粘结预应力筋穿设
在绑扎好池壁的普通钢筋后，先在立筋上测量好预应力筋的位置，然后，在此位置下10mm处焊接固定预应力筋的马凳，即马凳的上皮位置为预应力筋的下皮位置。马凳间距为1m，采用直径12mm钢筋制作，以防滑动。除马凳之外，还有锚固肋处的承压板及螺旋筋，螺旋筋保持中心垂直于承压板并焊接固定在它上面，承压板保持与预应力筋的张拉作用线垂直，焊接固定在锚固肋的钢筋上。
待马凳及承压板固定好后，自下而上一环一环地穿设预应力筋，由于一环的两段预应力筋在锚固肋处的竖向间距仅为20mm，所以在此处容易形成上下位置颠倒。因此，应在穿设预应力筋前仔细熟悉图纸中预应力筋在锚固肋处的上下位置，以防穿设错误。如拉回重穿，会导致塑料套管磨破。自下而上依次穿设完预应力筋后，仔细检查上下位置及间距，确认无误后用铁丝绑扎牢固。预应力筋的平面位置是在池壁外层立筋的内侧，当预应力筋固定后，只需调整整个池壁钢筋的保护层厚度即可保证预应力筋的保护层厚度。预应力筋的蓝色塑料保护套如被划破，应用宽塑料胶带包裹，包裹时要上层压住下层的1／2。
四、混凝土浇筑
钢筋绑扎完后，进行隐蔽检查验收，确认各道工序都合格后，方可支设池壁模板。浇筑混凝土时，要尽量避免振捣棒接触预应力筋。混凝土要振捣密实，特别是承压板附近的钢筋密度大，振捣棒不易接近，所以浇筑混凝土时，要保证混凝土的一次浇筑高度不能超过500mm。
五、无粘结预应力筋张拉
1．无粘结预应力筋张拉准备
（1）试压同条件混凝土试件，混凝土强度是否≥85％设计强度等级标准值；
（2）计算出张拉控制力值、理论伸长值；
（3）校正千斤顶的油泵；
（4）搭设张拉时站人、放置千斤顶和油泵的平台；
（5）割去外露预应力筋的塑料保护套，对锚板表面进行清理；
（6）对操作人员进行技术和安全交底。
2．无粘结预应力筋张拉
本工程采用Y CN—250型前置内卡式千斤顶张拉预应力筋，张拉控制应力为1860×0.7=1302（N/mm2），那么每根预应力筋的张拉控制力为180.98k N。设计要求超张拉103％，所以每根预应力筋的张拉力为186.41k N。通过计算，两端同时张拉时，每端的理论伸长值大于千斤顶的行程170mm，所以必须进行两次张拉。张拉控制程序采用：0→0.6σcon（临时锚固，倒缸）→1.03σcon（持荷2m in锚固）→0。采用自下而上逐圈张拉，采用4台千斤顶同步进行，张拉顺序及位置如图3所示。在张拉前，先对人员和预应力筋编号，使人员和预应力筋对号入座，既便于指挥又方便整理张拉数据。通过测量张拉前后预应力筋在锚板外露的长度差推算预应力筋伸长值，通过与理论伸长值比较，该工程伸长值偏差在-5％～+10％范围以内，符合规范要求。
3．预应力筋端头处理
预应力筋张拉完毕观察7d，张拉端无滑丝现象，且锚具无裂缝现象后，将外露预应力筋截去，使预应力筋自锚具处外露30mm，然后在塑料封套里涂上防腐油脂，盖在预应力筋端头上，最后用C40膨胀混凝土封堵。
4．安全注意事项
预应力筋弹性大，且在张拉时持有很大的能量，一旦被拉断或锚具、千斤顶失效，预应力筋弹出，可
能造成很大的危害，所以预应力筋在张拉方向严禁站人，且操作人员应站在千斤顶的侧面操作。
六、张拉效果
待张拉工作一切就绪后，便对水池进行灌水试验，经观察，池壁周圈无渗水、漏水现象，且从施工完到现在已有1年的时间，没有发现任何裂缝，说明无粘结预应力混凝土圆形池壁的施工质量符合设计和规范要求。
