电容
电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称。
电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的[1]情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。
电容的符号是C。
C=εS/d=εS/4πkd(真空)=Q/U
在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，
换算关系是：
1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流电的特点。交流电不仅方向往复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器连续地充电、放电，电路中就会流过与交流电变化规律一致(相位不同)的充电电流和放电电流。
电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。一般电解电容的耐压分档为6.3V，10V，16V，25V，50V等。
电感
电感是指线圈在磁场中活动时，所能感应到的电流的强度，单位是“亨利”（H）。也指利用此性质制成的元件。
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。
电感简介
diàn’gǎn [INDUCTOR] ，复数：INDUCTORS 电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。
编辑本段自感与互感
自感
当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感
两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
编辑本段电感器的作用与电路图形符号
（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示，左图是其电路图形符号，右图是实物图。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐电感器的图形符号
振电路。
电感器的种类
按结构分类
电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（多层片状、印刷电感等），还可分为固定式电感器和可调式电感器。按贴装方式分：有贴片式电感器，插件式电感器。同时对电感器有外部屏蔽的成为屏蔽电感器，线圈裸立式、卧式电感
露的一般称为非屏蔽电感器。固定式电感器又分为空心电子表感器、磁贴片电感
心电感器、铁心电感器等，根据其结构外形和引脚方式还可分为立式同向引脚电感器、卧式轴向引脚电感器、大中型电感器、小巧玲珑型电感器和片状电感器等。可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。
按工作频率分类
电感按工作频率可分为高频电感器、中频电感器和低频电感器。空心电感器、磁心电感器和铜心电感器一般为中频或高频电感器，而铁心电感器多数为低频电感器。
按用途分类
电感器按用途可分为振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感
电感器、被偿电感器等。振荡电感器又分为电视机行振荡线圈、东西枕形校正线圈等。显像管偏转电感器分为行偏转线圈和场偏转线圈。阻流电感器（也称阻流圈）分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。滤波电感器分为电源（工频）滤波电感器和高频滤波电感器等。
编辑本段电感器的主要参数
电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。电感量
电感量也称自感系数，是表示电感器产生自感应能力的一个物理量。环形电感
电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、有无磁心及磁心的材料等等。通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈电感量大；磁心导磁率越大的线圈，电感量也越大。电感量的基本单位是亨利（简称亨），用字母"H"表示。常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH 1mH=1000μH
允许偏差
允许偏差是指电感器上标称的电感量与实际电感的允许误差值。一般用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%~15%。
品质因数
品质因数也称Q值或优值，是衡量电感器质量的主要参数。它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。电感器的Q值越高，其损耗越小，效率越高。电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
分布电容
分布电容是指线圈的匝与匝之间、线圈与磁心之间存在的电容。电感器的分布电容越小，其稳定性越好。
额定电流
额定电流是指电感器有正常工作时反允许通过的最大电流值。若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。电感的相关阅读
共模电感与铁基纳米晶合金1、引言随着开关型电源在工业和家用电器中越来越多的应用，电器之间的相互干扰成为日益严重的问题，电磁环境越来越为人们所关心。电磁干扰有很多种类，其中在30MHz以下的共模干扰是非常重要的一类，它们主要以传导方式传播，对仪器的安全正常运行造成很大危害，必须加以控制。通常在输入端附加共模滤波器，以减轻外界共模干扰通过电源线进入仪器，同时防止仪器产生的共模干扰进入电网。共模滤波器的核心是带有软磁铁芯的共模电感，其性能的高低决定了滤波器的水平。2、共模噪声和共模电感共模噪声主要是各种开关器件在导通和关断时产生的，可分解为不同的谐波形式，具有比较宽的频谱范围。对于30MHz以下的干扰信号，一般通过传导方式传播。共模电感由软磁铁芯和两组同向绕制的线圈组成，如图1所示。对差模信号，由于两组线圈产生的磁场方向相反，故相互抵消，铁芯不被磁化，对信号没有抑制作用。对于共模信号，由于两组线圈产生的磁场不是抵消，而是相互叠加，因此铁芯被磁化。由于铁芯材料的高导磁率，铁芯将产生一个大的电感，线圈的阻抗使共模信号的通过受到抑制。3、共模电感器件性能与材料性能的关系为了使共模干扰更有效地滤除，共模电感首先应具有足够大的电感量，因而铁芯材料具有高导磁率是对共模电感的最基本要求。另一方面，铁芯材料的频率特性也是决定器件性能的一个关键因素。由于共模干扰具有较宽的频谱，而铁芯对共模干扰的阻抗只在某一特定频段具有最大值。所以，为了滤除某个波段的共模干扰，铁芯频率特性应使器件的阻抗在该波段与后面的电路具有最
大的不匹配，以对共模干扰产生足够大的损耗（称为插入损耗）。对于共模信号而言，共模电感可以等效为电阻和电感的串联，此时器件的总阻抗为：其中：为铁芯导磁率实部引起的与纯电感有关的感抗。为铁芯导磁率虚部引起的与损耗有关的阻抗。L0为空心电感的电感量。在实际的共模电感中，XL形成对共模干扰的反射，而XR是由于铁芯损耗等被吸收消耗的部分。这两部分都形成了对共模干扰的抑制。因此，共模电感铁芯的总阻抗代表了器件抑制共模干扰的能力。共模电感铁芯供应商大多使用阻抗（或者做成器件后的插入损耗）与频率的关系表示产品的频率特性。材料的导磁率与频率的关系比较复杂。一般地，导磁率实部随频率的升高而降低；导磁率虚部开始较低，在某个频率（称为截止频率）有峰值，如何又随频率而下降。应当注意，器件阻抗随频率的变化规律和导磁率的规律不同，因为阻抗除了决定于导磁率以外，还与频率有关。一般地，共模电感的阻抗及其频率特性决定于铁芯尺寸、材料特性、线圈匝数等因素。
4、纳米晶合金的优势为了得到对共模干扰最佳的抑制效果，共模电感铁芯必须具有高导磁率、优良的频率特性等。从前绝大多数采用铁氧体作为共模电感的铁芯材料，它具有极佳的频率特性和低成本的优势。但是，铁氧体也具有一些无法克服的弱点，例如温度特性差、饱和磁感低等，在应用时受到了一定限制。近年来，铁基纳米晶合金的出现为共模电感增加了一种优良的铁芯材料。铁基纳米晶合金的制造工艺是：首先用快速凝固技术制成厚度大约20－30微米的非晶合金薄带，卷绕成铁芯后经过进一步加工形成纳米晶。与铁氧体相比，纳米晶合金具有一些独特的优势：? 高饱和磁感应强度：铁基纳米晶合金的Bs达1.2T，是铁氧体的两倍以上。作为共模电感铁芯，一个重要的原则是铁芯不能磁化到饱和，否则电感量急剧降低。而在实际应用中，有不少场合的干扰强度较大（例如大功率变频电机），如果用普通的铁氧体作为共模电感，铁芯存在饱和的可能性，不能保证大强度干扰下的噪声抑制效果。由于纳米晶合金的高饱和磁感应强度，其抗饱和特性无疑明显优于铁氧体，使得纳米晶合金非常适用于抗大电流强干扰的场合。? 高初始导磁率：纳米晶合金的初始导磁率可达10万，远远高于铁氧体，因此用纳米晶合金制造的共模电感在低磁场下具有大的阻抗和插入损耗，对弱干扰具有极好的抑制作用。这对于要求极小泄漏电流的抗弱干扰共模滤波器尤其适用。在某些特定场合（如医疗设备），设备通过对地电容（如人体）造成泄漏电流，容易形成共模干扰，而设备本身又对此要求极严。此时使用高导磁率的纳米晶合金制造共模电感可能是最佳选择。此外，纳米晶合金的高导磁率可以减少线圈匝数，降低寄生电容等分布参数，因而将由于分布参数引起的在插入损耗谱上的共振峰频率提高。同时，纳米晶铁芯的高导磁率使得共模电感具有更高的电感量和阻抗值，或者在同等电感量的前提下缩小铁芯的体积。? 卓越的温度稳定性：铁基纳米晶合金的居里温度高达570oC以上。在有较大温度波动的情况下，纳米晶合金的性能变化率明显低于铁氧体，具有优良的稳定性，而且性能的变化接近于线性。一般地，纳米晶合金在－50oC----130oC的温度区间内，主要磁性能的变化率在10%以内。相比之下，铁氧体的居里温度一般在250oC以下，磁性能变化率有时达到100%以上，而且呈非线性，不易补偿。纳米晶合金的这种温度稳定性结合其特有的低损耗特性，为器件设计者提供了宽松的温度条件。? 灵活的频率特性：通过不同的制造工艺，纳米晶铁芯可以获得不同的频率特性，配合适当的线圈匝数可以得到不同的阻抗特性，满足不同波
段的滤波要求，而其阻抗值大大高于铁氧体。应该指出，任何滤波器都不能指望用一种铁芯材料就可以实现整个频率范围的噪声抑制，而是应根据滤波器要求的滤波频段来选择不同的铁芯材料、尺寸和匝数等。与铁氧体相比，纳米晶合金可以更加灵活地通过调整工艺来得到所需要的频率特性。铁基纳米晶合金自二十世纪八十年代末开发以来，已经在开关电源变压器、互感器等领域得到了广泛应用。由于纳米晶合金的高导磁率、高饱和磁感、灵活可调的频率特性等优势，在抗共模干扰滤波器等领域也越来越受到重视。国外已经存在可以大批量供应的铁基纳米晶合金共模电感铁芯。随着人们对纳米晶合金认识的逐渐加深，可以预计它们制造的共模电感在国内的应用前景将越来越广阔。一、初识共模电感共模电感（Common mode Choke），也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。各种CMC 小知识：EMI （Electro Magnetic Interference，电磁干扰）计算机内部的主板上混合了各种高频电路、数字电路和模拟电路，它们工作时会产生大量高频电磁波互相干扰，这就是EMI。EMI还会通过主板布线或外接线缆向外发射，造成电磁辐射污染，不但影响其他的电子设备正常工作，还对人体有害。PC板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。总的来说，我们可以把这些电磁干扰分成两类：串模干扰（差模干扰）与共模干扰（接地干扰）。以主板上的两条PCB走线（连接主板各元件的导线）为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路。串模干扰和共模干扰如果板卡产生的共模电流不经过衰减过滤（尤其是像USB和IEEE 1394接口这种高速接口走线上的共模电流），那么共模干扰电流就很容易通过接口数据线产生电磁辐射-在线缆中因共模电流而产生的共模辐射。美国FCC、国际无线电干扰特别委员会的CISPR22以及我国的GB9254等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。共模电感内部电路示意图上图是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。此外，在主板上我们也能看到一种贴片式的共模电感，其结构和功能与直立式共模电感几乎是一样的。
贴片CMC
二、从工作原理看共模电感为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。共模电感滤波电路上图是包含共模电感的滤波电路，La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制反向）。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受
线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
小知识：漏感和差模电感对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。因此，共模电感一般也具有一定的差模干扰衰减能力。
在滤波器的设计中，我们也可以利用漏感。如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。
从看板卡整体设计看共模电感在一些主板上，我们能看到共模电感，但是在大多数主板上，我们都会发现省略了该元件，甚至有的连位置也没有预留。这样的主板，合格吗？
不可否认，共模电感对主板高速接口的共模干扰有很好的抑制作用，能有效避免EMI通过线缆形成电磁辐射影响其余外设的正常工作和我们的身体健康。但同时也需要指出，板卡的防EMI设计是一个相当庞大和系统化的工程，采用共模电感的设计只是其中的一个小部分。高速接口处有共模电感设计的板卡，不见得整体防EMI设计就优秀。所以，从共模滤波电路我们只能看到板卡设计的一个方面，这一点容易被大家忽略，犯下见木不见林的错误。只有了解了板卡整体的防EMI设计，我们才可以评价板卡的优劣。那么，优秀的板卡设计在防EMI性能上一般都会做哪些工作呢？
●主板Layout（布线）设计对优秀的主板布线设计而言，时钟走线大多会采用屏蔽措施或者靠近地线以降低EMI。对多层PCB设计，在相邻的PCB走线层会采用开环原则，导线从一层到另一层，在设计上就会避免导线形成环状。如果走线构成闭环，就起到了天线的作用，会增强EMI辐射强度。
信号线的不等长同样会造成两条线路阻抗不平衡而形成共模干扰，因此，在板卡设计中都会将信号线以蛇形线方式处理使其阻抗尽可能的一致，减弱共模干扰。同时，蛇形线在布线时也会最大限度地减小弯曲的摆幅，以减小环形区域的面积，从而降低辐射强度。
主板的蛇形布线
在高速PCB设计中，走线的长度一般都不会是时钟信号波长1/4的整数倍，否则会产生谐振，产生严重的EMI辐射。同时走线要保证回流路径最小而且通畅。对去耦电容的设计来说，其设置要靠近电源管脚，并且电容的电源走线和地线所包围的面积要尽可能地小，这样才能减小电源的波纹和噪声，降低EMI辐射。当然，上述只是PCB防EMI设计中的一小部分原则。主板的Layout设计是一
门非常复杂而精深的学问，甚至很多DIYer都有这样的共识：Layout设计得优秀与否，对主板的整体性能有着极为重大的影响。
●主板布线的划断如果想将主板电路间的电磁干扰完全隔离，这是绝对不可能的，因为我们没有办法将电磁干扰一个个地"包"起来，因此要采用其他办法来降低干扰的程度。主板PCB中的金属导线是传递干扰电流的罪魁祸首，它像天线一样传递和发射着电磁干扰信号，因此在合适的地方"截断"这些"天线"是有用的防EMI的方法。"天线"断了，再以一圈绝缘体将其包围，它对外界的干扰自然就会大大减小。如果在断开处使用滤波电容还可以更进一步降低电磁辐射泄露。这种设计能明显地增加高频工作时的稳定性和防止EMI辐射的产生，许多大的主板厂商在设计上都使用了该方法。电感的计算公式: 加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径
N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。。空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨线圈直径D单位: cm 线圈匝数N单位: 匝线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义
c=500...1000pf 可自行先决定,或由Q 值决定谐振电感: l 单位: 微亨
线圈电感的计算公式1。针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数H-DC=直流磁化力I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≈1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l =
0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%) 2。介绍一个经验公式L=(k*μ0*μs*N2*S)/l 其中μ0 为真空磁导率
=4π*10(-7)。（10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1 N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度，单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值。计算出的电感量的单位为亨利（H）。
（注：以下公式仅针对CCM模式） 1.占空比 (Vi-Vo)*Ton/L=Vo*Toff/L D=Vo/Vi D—占空比 2.电感 dIL= (Vi-Vo)*Ton/L dIL== L=5(Vi-Vo)Vo*T/(Vi*Io) IL_avg = Io IL_peak= IL_rms=ILavg*(1+12) L电感量的选取原则使电感纹波电流为电感电流的20%（可根据应用改变）dIL—电感纹波电流峰峰值 IL_avg—电感电流平均值 IL_peak—电感峰值电流 IL_rms—电感电流有效值 3.xx二极管 Id_peak= Vrd=Vi Id_peak—续流二极管峰值电流
Vrd—续流二级管反向耐压（Ton期间） 4.开关管 Isw_peak= Vsw_peak =Vi Isw_peak—开关管峰值电流 Vsw_peak—开关管耐压（Toff期间） 5.输出电容 Icin_rms = [(Io-Iin)D+Iin(1-D)] Ico_rms=dIL/ 电容选取：耐压、纹波电流、电容量 Icin_rms—输入电容的纹波电流有效值 Ico_rms—是输出电容的纹波电流有效值 技术资料，仅供参考 这里具体采用上海芯龙半导体有限公司降压IC举例说明 电源管理IC降压型电路电感应用XL4003 ①(（Vi-Vo)/L)*D=（Vo/L）*(1-D)已知输入电压Vi，输出电压Vo,求出D;22 D=Vo/Vi ②Io 为设定值已知输出电流Io; ③Ton=T*D 求出Ton ④((Vi-Vo)/L)Ton=dI=*Io可求出L. L=((Vi-Vo) *Ton)/*Io)
为开关电源选择合适的电感 电感是开关电源中常用的元件，由于它的电流、电压相位不同，所以理论上损耗为零。电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有“很大的惯性”。换句话说，由于磁通连续特性，电感上的电流必须是连续的，否则将会产生很大的电压尖峰。 电感为磁性元件，自然有磁饱和的问题。有的应用允许电感饱和，有的应用允许电感从一定电流值开始进入饱和，也有的应用不允许电感出现饱和，这要求在具体线路中进行区分。大多数情况下，电感工作在“线性区”，此时电感值为一常数，不随着端电压与电流而变化。但是，开关电源存在一个不可忽视的问题，即电感的绕线将导致两个分布参数(或寄生参数)，一个是不可避免的绕线电阻，另一个是与绕制工艺、材料有关的分布式杂散电容。 杂散电容在低频时影响不大，但随频率的提高而渐显出来，当频率高到某个值以上时，电感也许变成电容特性了。如果将杂散电容“集”为一个电容，则从电感的等效电路可以看出在某一频率后所呈现的电容特性。 当分析电感在线路中的工作状况或者绘制电压电流波形图时，不妨考虑下面几个特点： 1. 当电感L 中有电流I 流过时，电感储存的能量为： E＝0.5×L×I2 (1) 2. 在一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为： V＝(L×di)/dt (2) 由此可看出，纹波电流的大小跟电感值有关。 3. 就像电容有充、放电电流一样，电感器也有充、放电电压过程。电容上的电压与电流的积分(安·秒)成正比，电感上的电流与电压的积分(伏·秒)成正比。只要电感电压变化，电流变化率di/dt 也将变化；正向电压使电流线性上升，反向电压使电流线性下降。 计算出正确的电感值对选用合适的电感和输出电容以获得最小的输出电压纹波而言非常重要 从图1 可以看出，流过开关电源电感器的电流由交流和直流两种分量组成，因为交流分量具有较高的频率，所以它会通过输出电容流入地，产生相应的输出纹波电压dv=di×RESR。这个纹波电压应尽可能低，以免影响电源系统的正常操作，一般要求峰峰值为10mV~500mV。 纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。 降压型开关电源的电感选择 为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大
电感与电容对交流电得影响 一、电感对交流电得影响 实验：电感线圈 通直流、阻交流 原因:直流电，线圈对直流阻碍为其线电阻 交流电，电流时刻发生变化，线圈中产生自感电动势 感抗：电感对交流电得阻碍作用Rg =2/, f为交流电频率,L为电感得自感系数，“通低频，阻高 频” 应用:①低频扼流圈丄很大，对低频交流电有很大得阻碍作用，对高频交流电阻碍作用更大 ②高频扼流圈,L小,对低频交流电阻碍很小,对高频交流电阻碍大 思考:交流电路中直导线绕成线圈，电流如何变？（I减少） 2 50IIZ 5001b 二、电容对交流电得阻碍作用 直流,灯不亮
R Q = ----- 容抗：电容器对交流电得阻碍作用2",这里f就是交流电频率,C为电容器电容。
同步测试 1、如图所示，输入端db既有直流成分，乂有交流成分，以下说法中正确得就是（L得直流电阻不为零）（） A.直流成分只能从L通过 B.交流成分只能从R通过 C.通过R得既有直流成分乂有交流成分 D.通过L得直流成分比通过R得直流成分必定要大 2、如图所示得电路中，正弦交流电源电压得有效值为220 V,则关于交流电压表得示数，以下说法中正确得就是（） -220V 厂 B.大于220 V 厂 D.等于零 A.等于220 V C.小于220 V
ITT — AAAA J- 一 *b T C R A. 图屮中R 得到得就是交流成分 B. 图乙中R 得到得就是高频成分 C. 图乙中R 得到得就是低频成分 D. 图丙中R 得到得就是直流成分 二、综合题 6、收音机得音量控制电路部分如图所示，调节滑动变阻器得滑片P 可控制扬声器得音量, 但收音机直接收到得信号有干扰,即有直流与高频信号，为此需要用电容器G 、G 应分别 用较大得还就是较小得电容器？ 上直流Ip L^R ;低频I 展开答案 6G 用电容较大得电容器,G 选用电容较小得电容器。 课外拓展 三相交流电发电机原理如图所示，其中AX 、BY 、CZ 三组完全相同得线圈，它们排列在圆周上位置彼 此差120°角度，当磁铁以角速度3匀速转动时，每个线圈中都会产生一个交变电动势,它们位相彼 此 竺 为3 ,因而有 1~H —O 扬 声 器
BOOST电路的电感、电容计算 升压电路的电感、电容计算 已知参数: 输入电压:12V --- Vi 输出电压:18V ---Vo 输出电流:1A --- Io 输出纹波:36mV --- Vpp 工作频率:100KHz --- f 其他参数: 电感:L 占空比:D 初始电流:I1 峰值电流:I2 线圈电流:Irms 输出电容:C 电流的变化:deltaI 整流管压降:Vd ***************************************************** 1:占空比 稳定工作时,每个开关周期导通期间电感电流的增加等于关断期间电感电流的减少,即Vi*D/(f*L)=(Vo+Vd-Vi)*(1-D)/(f*L),整理后有 D=(Vo+Vd-Vi)/(Vo+Vd),参数带入,D=0.572 2:电感量 先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量,其值为Vi*(1-D)/(f*2*Io),参数带入,Lx=38.5uH, deltaI=Vi*D/(L*f),参数带入,deltaI=1.1A 当电感的电感量小于此值Lx时,输出纹波随电感量的增加变化较明显,
当电感的电感量大于此值Lx时,输出纹波随电感量的增加几乎不再变小,由于增加电感量可以减小磁滞损耗,另外考虑输入波动等其他方面 影响取L=60uH, deltaI=Vi*D/(L*f),参数带入,deltaI=0.72A, I1=Io/(1-D)-(1/2)*deltaI, I2= Io/(1-D)+(1/2)*deltaI, 参数带入,I1=1.2A,I2=1.92A 3:输出电容: 此例中输出电容选择位陶瓷电容,故ESR可以忽略 C=Io*D/(f*Vpp),参数带入, C=99.5uF,3个33uF/25V陶瓷电容并联 4:磁环及线径: 查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2),参数带入,irms=1.6A 按此电流有效值及工作频率选择线径
电容 电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称。 电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的[1]情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。 电容的符号是C。 C=εS/d=εS/4πkd(真空)=Q/U 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等， 换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流电的特点。交流电不仅方向往复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器连续地充电、放电，电路中就会流过与交流电变化规律一致(相位不同)的充电电流和放电电流。 电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。一般电解电容的耐压分档为6.3V，10V，16V，25V，50V等。 电感 电感是指线圈在磁场中活动时，所能感应到的电流的强度，单位是“亨利”（H）。也指利用此性质制成的元件。 电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。 电感简介 diàn’gǎn [INDUCTOR] ，复数：INDUCTORS 电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。 编辑本段自感与互感 自感
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。 降压型开关电源的电感选择 为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。下面以图2为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。 图2：降压型开关电源的电路图。 最大输入电压值为13.2V，对应的占空比为： D＝Vo/Vi＝5/13.2＝0.379 (3) 其中，Vo为输出电压、Vi为输出电压。当开关管导通时，电感器上的电压为： V＝Vi－Vo＝8.2V (4) 当开关管关断时，电感器上的电压为： V＝-Vo－Vd＝-5.3V (5) dt＝D/F (6) 把公式2/3/6代入公式2得出：
升压型开关电源的电感选择 对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。以图3为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为： D＝1－Vi/Vo＝1－5.5/12＝0.542 (7) 图3：升压型开关电源的电路图。 当开关管导通时，电感器上的电压为： V＝Vi＝5.5V (8) 当开关管关断时，电感器上的电压为： V＝Vo＋Vd－Vi＝6.8V (9) 把公式6/7/8代入公式2得出： 请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。

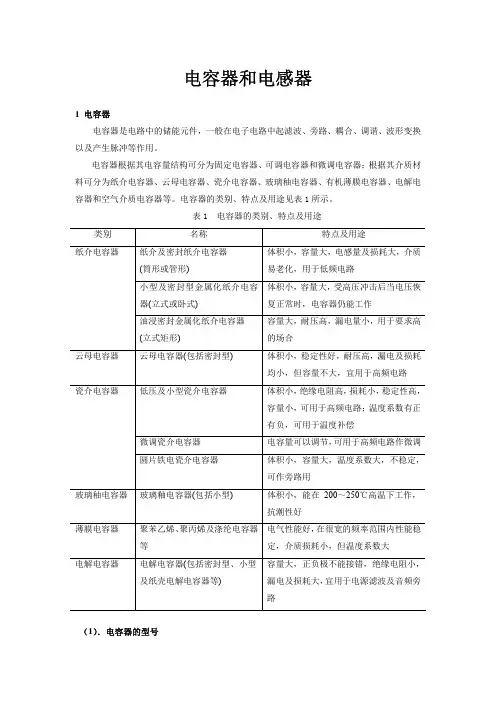

电容电感的选择及EMI中的应用 电容电感的选择及EMI中的应用 云母电容: 用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。 陶瓷电容: 用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。 铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。 薄膜电容: 结构和纸介电容相同，介质是涤纶或者聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。 聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。 金属化纸介电容 结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。 油浸纸介电容: 它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量大、耐压高，但是体积较大。 铝电解电容: 它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。使用的时候，正负极不要接反。 钽、铌电解电容: 它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。用在要求较高的设备中。 半可变电容: 也叫做微调电容。它是由两片或者两组小型金属弹片，中间夹着介质制成。调节的时候改变两片之间的距离或者面积。它的介质有空气、陶瓷、云母、薄膜等。 可变电容: 它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。把两组可变电容装在一起同轴转动，叫做双连。可变电容的介质有空气和聚苯乙烯两种。空气介质可变电容体积大，损耗小，多用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。 NPO(COG):电气性能最稳定，基本上不随温度、电压与时间的改变面改变，适用于对稳定性要求高的高频电路；
年月日高中物理课堂教学教案
(一)引入新课 在直流电路中，影响电流跟电压关系的只有电阻。在交变电流路中，影响电流跟电压关系 的，除了电阻外，还有电感和电容。电阻器、电感器、电容器是交变电流路中三种基本元件。这节课 我们学习电感、电容对交变电流的影响。 (二)进行新课 1.电感对交变电流的阻碍作用 ［演示］电阻、电感对交、直流的影响。实验电路如下图甲、乙所示 演示甲图，电键分别接到交、直流电源上，引导学生观察两次灯的亮度 灯的亮度相同。说明电阻对交流和直流的阻碍作用相同。 演示乙图，电键分别接到交、直流电源上，引导学生观察两次灯的亮度 电键接到直流上，亮度不变；接到交流上时，灯泡亮度变暗。说明线圈对直流电和交变电流的 阻碍作用不同。 线圈对直流电的阻碍作用只是电阻；而对交变电流的阻碍作用除了电阻之外，还 有电感.为什么会产生这种现象呢？ 由电磁感应的知识可知，当线圈中通过交变电流时，产生自感电动势，阻碍电流的变化。 电感对交变电流阻碍作用的大小，用感抗来表示。感抗的大小与哪些因素有关？ 请同学们阅读教材后回答。 感抗决定于线圈的自感系数和交变电流的频率。线圈的自感系数越大，自感作用 就越大，感抗就越大；交变电流的频率越高，电流变化越快，自感作用越大，感抗越大。 线圈在电子技术中有广泛应用，有两种扼流圈就是利用电感对交变电流的阻碍作 用制成的。出示扼流圈，并介绍其构造和作用。 (1)低频扼流圈 构造：线圈绕在闭合铁芯上，匝数多，自感系数很大。 作用：对低频交变电流有很大的阻碍作用。即“通直流、阻交流”。 (2)高频扼流圈 构造：线圈绕在铁氧体芯上，线圈匝数少，自感系数小。 作用：对低频交变电流阻碍小，对高频交变电流阻碍大。即“通低频、阻高频”。 2?交变电流能够通过电容器 ［演示］电容对交、直流的影响。实验电路如图所示： 教学活动学生活动
电感 电感是闭合回路的一种属性，是一个物理量。当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。 电感是自感和互感的总称。提供电感的器件称为电感器。[1]中文名 电感 外文名 inductance 实质 闭合回路的一种属性，一种物理量 单位 亨利（H） 目录 1. 1定义 2. ?自感 3. ?互感 1. 2单位及换算 2. 3计算公式
3. ?自感 1. ?互感 2. ?三相制均衡输电线的电感 定义编辑 导体的一种性质，用导体中感生的电动势或电压与产生此电压的电流变化率之比来量度。稳恒电流产生稳定的磁场，不断变化的电流(交流)或涨落的直流产生变化的磁场，变化的磁场反过来使处于此磁场的导体感生电动势。感生电动势的大小与电流的变化率成正比。比例因数称为电感，以符号L表示，单位为亨利(H)。[2] 电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。自感 当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
为DC/DC转换器选择正确的电感器与电容器 随着手机、PDA以及其它便携式电子产品在不断小型化，其复杂性同时也在相应提高，这使设计工程师面临的问题越来越多，如电池使用寿命、占板空间、散热或功耗等。 使用DC/DC转换器主要是为了提高效率。很多设计都要求将电池电压转换成较低的供电电压，尽管采用线性稳压器即可实现这一转换，但它并不能达到基于开关稳压器设计的高效率。本文将介绍设计工程师在权衡解决方案的占用空间、性能以及成本时必须要面对的常见问题。 大信号与小信号响应 开关转换器采用非常复杂的稳压方法保持重/轻负载时的高效率。现在的CPU内核电源要求稳压器提供快速而通畅的大信号响应。例如，当处理器从空闲模式切换至全速工作模式时，内核吸收的电流会从几十微安很快地上升到数百毫安。 随着负载条件变化，环路会迅速响应新的要求，以便将电压控制在稳压限制范围之内。负载变化幅度和速率决定环路响应是大信号响应还是小信号响应。我们可根据稳态工作点定义小信号参数。因此，我们一般将低于稳态工作点10％的变化称为小信号变化。 实际上，误差放大器处于压摆范围(slew limit)内，由于负载瞬态发生速度超过误差放大器的响应速度，放大器并不控制环路，所以，在电感器电流达到要求之前，由输出电容器满足瞬态电流要求。 大信号响应会暂时使环路停止工作。不过，在进入和退出大信号响应之前，环路必须提供良好的响应。环路带宽越高，负载瞬态响应速度就越快。 从小信号角度来看，尽管稳压环路可以提供足够的增益和相位裕度，但是开关转换器在线路或负载瞬态期间仍然可能出现不稳定状态和振铃现象。在选择外部元件时，电源设计工程师应意识到这些局限性，否则其设计就有可能遇到麻烦。 电感器选型 以图1所示的基本降压稳压器为例，说明电感器的选型。 对大多数TPS6220x应用而言，电感器的电感值范围为4.7uH～10uH。电感值的选择取决于期望的纹波电流。一般建议纹波电流应低于平均电感电流的20％。如等式1所示，较高的VIN或VOUT也会增加纹波电流。电感器当然必须能够在不造成磁芯饱和(意味着电感损失)情况下处理峰值开关电流。 以增加输出电压纹波为代价，使用低值电感器便可提高输出电流变化速度，从而改善转换器的负载瞬态响应。高值电感器则可以降低纹波电流和磁芯磁滞损耗。 可将线圈总损耗结合到损耗电阻(Rs)中，该电阻与理想电感(Ls)串联，组成了一个如图1所示的简化等效电路。 尽管Rs损耗与频率有关，但在产品说明书中仍对直流电阻(RDC)进行了定义。该电阻取决于所采用的材料或贴片电感器的构造类型，在室温条件下通过简单的电阻测量即可获得。RDC的大小直接影响线圈的温度上升。因此，应当避免长时间超过电流额定值。
各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。我们把这种电流与线圈的相互作用关系称其为电的感抗，也就是电感。电容(或电容量，Capacitance)指的是在给定电位差下的电荷储藏量。 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 电容功率计算公式: P=1/2 * C * V2 * F 电感功率计算公式: P=1/2 * L * I2 * F 电容上携带的能量(焦耳)，是二分之一乘以电容量(法拉)再乘以电容电压(伏特)的平方。 硅芯片功率的计算存在一个公式：功率=C(寄生电容)*F(频率)*V2(工作电压的平方)。对于同一种核心而言，C(寄生电容)是一个常数，所以硅芯片功率跟频率成正比，跟工作电压的平方也成正比 1法拉5V的电容携带的能量为12.5焦耳。1焦耳=1瓦每秒 全新1.2伏1.8A时的镍氢充电电池充满后携带的能量为1.2*1.8*3600=7776焦耳。在现在的商业环境条件下，镍氢充电电池和法拉电容的体积能量比为250：1，价格比为1：2。另外电容放电需要特殊的恒压输出调整电路。
随着手机、PDA以及其它便携式电子产品在不断小型化，其复杂性同时也在相应提高，这使设计工程师面临的问题越来越多，如电池使用寿命、占板空间、散热或功耗等。 使用DC/DC转换器主要是为了提高效率。很多设计都要求将电池电压转换成较低的供电电压，尽管采用线性稳压器即可实现这一转换，但它并不能达到基于开关稳压器设计的高效率。本文将介绍设计工程师在权衡解决方案的占用空间、性能以及成本时必须要面对的常见问题。 大信号与小信号响应 开关转换器采用非常复杂的稳压方法保持重/轻负载时的高效率。现在的CPU内核电源要求稳压器提供快速而通畅的大信号响应。例如，当处理器从空闲模式切换至全速工作模式时，内核吸收的电流会从几十微安很快地上升到数百毫安。 随着负载条件变化，环路会迅速响应新的要求，以便将电压控制在稳压限制范围之内。负载变化幅度和速率决定环路响应是大信号响应还是小信号响应。我们可根据稳态工作点定义小信号参数。因此，我们一般将低于稳态工作点10％的变化称为小信号变化。 实际上，误差放大器处于压摆范围(slew limit)内，由于负载瞬态发生速度超过误差放大器的响应速度，放大器并不控制环路，所以，在电感器电流达到要求之前，由输出电容器满足瞬态电流要求。
大信号响应会暂时使环路停止工作。不过，在进入和退出大信号响应之前，环路必须提供良好的响应。环路带宽越高，负载瞬态响应速度就越快。 从小信号角度来看，尽管稳压环路可以提供足够的增益和相位裕度，但是开关转换器在线路或负载瞬态期间仍然可能出现不稳定状态和 振铃现象。在选择外部元件时，电源设计工程师应意识到这些局限性，否则其设计就有可能遇到麻烦。 电感器选型 以图1所示的基本降压稳压器为例，说明电感器的选型。 对大多数TPS6220x应用而言，电感器的电感值范围为4.7uH～10uH。电感值的选择取决于期望的纹波电流。一般建议纹波电流应低于平均电感电流的20％。如等式1所示，较高的V IN或V OUT也会增加纹波电流。电感器当然必须能够在不造成磁芯饱和(意味着电感损失)情况下处理峰值开关电流。 以增加输出电压纹波为代价，使用低值电感器便可提高输出电流变化速度，从而改善转换器的负载瞬态响应。高值电感器则可以降低纹波电流和磁芯磁滞损耗。
电感和电容对交变电流的影响 教学目标 知识目标 1、理解为什么电感对交变电流有阻碍作用． 2、知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关． 3、知道交变电流能通过电容器．知道为什么电容器对交变电流有阻碍作用． 4、知道用容抗来表示电容对交变电流阻碍作用的大小，知道容抗与哪些因素有关． 能力目标 使学生理解如何建立新的物理模型而培养学生处理解决新问题能力． 情感目标 1、通过电感和电容对交流电的阻碍作用体会事物的相对性与可变性． 2、让学生充分体会通路与断路之间的辩证统一性． 3、培养学生尊重事实，实事求是的科学精神和科学态度． 教学建议 教材分析 本节着重说明交流与直流的区别，有利于加深学生对交变电流特点的认识．教学重点突出交流与直流的区别，不要求深人讨论感抗和容抗的问题．可结合学校的实际情况，尽可能多用实验说明问题，不必在理论上进行讨论． 教法建议 1、根据电磁感应的知识，学生不难理解感抗的概念和影响感抗大小的因素．教学中要注意适当复习或回忆已学过的有关知识，让学生自然地得出结论．这样既有利于理解新知识，又可以培养学生的能力，使学生学会如何把知识联系起来，形成知识结构，进而独立地获取新知识． 2、对交变电流可以"通过"电容器的道理，课本用了一个形象的模拟图，结合电容器充、放电的过程加以说明，使学生有所了解即可．对于容抗的概念和影响容抗大小的因素，课本是直接给出的，让学生知道就可以了，不要作更深的讨论． 3、本节最后，结合实际说明了电容的广泛存在，可以适当加以扩展和引伸，以开阔学生思路和引导学生在学习中注意联系实际问题．
教学设计方案 电感和电容对交变电流作用 教学目的： 1、了解电感对电流的作用特点． 2、了解电容对电流的作用特点． 教学重点：电感和电容对交变电流的作用特点． 教学难点：电感和电容对交变电流的作用特点． 教学方法：启发式综合教学法 教学用具：小灯泡、线圈（有铁芯）、电容器、交流电源、直流电源． 教学过程： 一、引入： 在直流电流电路中，电压、电流和电阻的关系遵从欧姆定律，在交流电路中，如果电路中只有电阻，例如白炽灯、电炉等，实验和理论分析都表明，欧姆定律仍适用．但是如果电路中包括电感、电容，情况就要复杂了． 二、讲授新课： 1、电感对交变电流的作用： 实验：把一线圈与小灯泡串联后先后接到直流电源和交流电源上，观察现象： 现象：接直流的亮些，接交流的暗些． 引导学生得出结论：接交流的电路中电流小，间接表明电感对交流有阻碍作用． 为什么电感对交流有阻碍作用？ 引导学生解释原因：交流通过线圈时，电流时刻在改变．由于线圈的自感作用，必然要产生感应电动势，阻碍电流的变化，这样就形成了对电流的阻碍作用． 实验和理论分析都表明：线圈的自感系数越大、交流的频率越高，线圈对交流的阻碍作用就越大．
电感计算方法 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) = 360 ?(2*3.14159) ?7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈)
引入新课： 我们学习了电路的知识和常见的三种电子元件──电阻、电容和电感。电阻对电流有阻碍作用，电感和电容对电流有什么影响？引出课题。 展示电路板：请同学们观察电路、元件连接情况，并画出电路图。哪位同学上台前将电路图画在黑板上。 教师板书：板书课题。 新课教学： ●探究一：对直流电的影响 教师设疑：请同学们猜想：接通直流电源，3个小 灯泡亮暗情况？ 学生假设：留1分钟时间让学生思考讨论作出猜想 假设。 实验论证：学生上前台操作实验，演示给全体同学。 实验现象：由学生回答观察到的实验现象。 实验现象分析：学生分析，教师引导。 得出结论：学生总结；教师点化，精练语言。 教师板书：影响：直流 C 隔直流 L 通直流 ●探究二：对交流电的影响 教师设疑：请同学们猜想：接通交流电源，3个小灯泡亮暗情况？ 学生假设：留1分钟时间让学生思考讨论作出猜想假设。 实验论证：学生上前台操作实验，演示给全体同学。提醒学生观察。 实验现象：由学生回答观察到的实验现象。 实验现象分析：学生分析，教师引导。 得出结论：学生总结；教师点评分析，精练语言。 教师板书：影响：交流 C 通交流 L 阻交流 ●教师设疑：L 2、L 3 的亮度为何小于L 1 的亮度？ 师生合作交流：学生分析，教师进行正确引导，引出容抗和感抗两个概念。 教师板书：容抗和感抗 ●教师设疑：请同学们猜想：感抗和容抗与哪些因素有关？ 学生假设：留1分钟时间让学生思考讨论作出猜想假设。 教师提问：教师鼓励学生主动起立回答问题；学生回答自己的猜想假设；教师表扬学生。 教师板书：容抗：C f 感抗：L f 实验论证1──容抗与电容有关：学生上前台操作实验，演示给全体同学；教师指导学生实验操作。 实验现象分析：根据观察分析讨论并得出结论。 教师板书：C越大容抗越小 实验论证2──感抗与自感系数有关：学生上前台操作实验，演示给全体同学；教师指导学生实验操作。 实验现象分析：根据观察分析讨论并得出结论。
R L C串联谐振频率及其计算公式 2009-04-21 09:51 串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大. 1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释 出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。 2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。 3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。 4. 串联谐振电路之条件如图1所示：当Q=Q I2X L = I2 X C也就是 X L =X C 时，为R-L-C 串联电路产生谐振之条件。 图1 串联谐振电路图 5. 串联谐振电路之特性： (1) 电路阻抗最小且为纯电阻。即Z =R+jX L jX C=R (2) 电路电流为最大。即 (3) 电路功率因子为1。即 (4) 电路平均功率最大。即P=I2R (5) 电路总虚功率为零。即Q L=Q C Q T=Q L Q C=0 6. 串联谐振电路之频率： (1) 公式：
(2) R - L -C 串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C 使其达到谐振频率f r ，而与电阻R完全无关。 7. 串联谐振电路之质量因子： (1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率 之比，称为谐振时之品质因子。 (2) 公式： (3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。一般Q值在10～100 之间。 8. 串联谐振电路阻抗与频率之关系如图(2)所示： (1) 电阻R 与频率无关，系一常数，故为一横线。 (2) 电感抗X L=2 π fL ，与频率成正比，故为一斜线。 (3) 电容抗与频率成反比，故为一曲线。 (4) 阻抗Z = R+ j(X L X C) 当 f = f r时，Z = R 为最小值，电路为电阻性。 当f ＞f r时，X L＞X C，电路为电感性。
电感元件产生的自感电动势总是阻止线圈中的电流变化的，故电感元件对交流电有阻力，阻力的大小用感抗XL 来衡量。感抗XL 与交流电的频率及电感量的大小有关。感抗的这种关系可用下式表示，即 从上式可以看出，电感元件在低频时XL 较小，通过直流电时，由于f=0 ，故XL=0，仅线圈直流电阻起作用，因此电阻很小，近似电感元件短路。所以，电感元件在直流电路中一般不用其感抗性能当电感元件在高频下工作时，XL 很大，近似开路。电感元件的这种特性与电容器正好相反.所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。 下面举出一些电感元件在电路中的应用实例。 1.分频网络 图5-9 是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络.对高、低音进行分频，以改善放音效果。 2. 滤波电路 图5-10 是电子管扩音机的电源滤波电路图。图中L 为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。 3. 选频与阻流 图5-11 所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L 1 为天线线圈，它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3,L3为一固定电感器，它的电感量为3mH ，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。因此把L.J称为高频阻流圈。 L3对500kHz 高频信号的感抗很大，为 XL(500kHz)=2π x 500 x 10 3 x 3 x 10 -3≈9.42kΩ 而L.J对10kHz 低频信号的感抗很小，为
电源滤波电容的选择与计算 电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可 以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载 上或将电感串联在负载上,可滤去交流纹波.。电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。电容和电感的很多特性是恰恰相反的。 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。 电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。一般前面那个越大越好，两个电容值相差大概100倍左右。电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！ 电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联， 电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ． 因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.
电感、电阻和电容的关系和作用 电感是衡量线圈产生电磁感应能力的物理量.给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过.通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大.实验证明,通过线圈的磁通量和通入的电流是成正比的,它们的 比值叫做自感系数,也叫做电感。 电阻是描述导体导电性能的物理量，用R表示。电阻由导体两端的电压U 与通过导体的电流I的比值来定义，即R=U/I。所以，当导体两端的电压一定时，电阻愈大，通过的电流就愈小; 反之，电阻愈小，通过的电流就愈大。 电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。 电阻用途：阻碍电流通过，可以起到了在电路中起分压、降压、限流、负载、分流、区配等作用；电容作用在于可以在电路中起滤波、耦合、旁路、调谐和能量转换等作用；电感的作用主要在于在电路中有通直流、阻交流,通低频、阻高频的作用。 其实电感、电阻和电容元件电容，在电器之中通过复杂的组合在一起发挥着作用，利用这三个元件之间的特性，相互补充构成复杂电路。其中电感的电阻与频率有关，所以常用在与频率有关的电路，有机组合它可以把特定频率的电流加强或减弱。 举一个现实生活中的例子，我们经常会看到的电源在拔下插头后，上面的二极管还会持续再亮一会儿，这是为什么呢？其实这是因为里面的电容事先存储了电能，然后释放。当然这个电容原本是用作滤波的。至于所谓的电容滤波，不知你有没有用整流电源听随身听的经历，劣质的电源由于厂家出于节约成本考虑使用了非常小的容量的滤波电容，耳机内就会有有嗡嗡声出现。这时可以在电源两端带上一个较大容量的电解电容（1500μF，注意正极接正极），一般可以改善听觉的效果。发烧友制作HiFi高级音响，少说都会用上了至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且电容的储能作用，使得突发的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。这时，大电容的作用有点像水库，使得原来汹涌的水流平滑地输出，并可以保证下游大量用水时的供应。电感器电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻止电流的变化。如果电感器中没有电流通过，则它阻止电流流过它；如果有电流流过它，则电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。基本介绍电感器用绝缘导线绕制的各种线圈称为电感。用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。 本文出自福鹰电子，未经同意禁止转载
