驻波比告警及分级接收告警的原因及常规处理办法
外接天馈设备的驻波比升高，会造成基站的告警。检查时可查看以下几个方面：
1.天线与馈线的接头处是否密封好，有无进水现象。
2.可检查馈线是否有损伤及扭曲。
3.测试天线的驻波看是否正常。
驻波告警定位方法
1、驻波告警1（VSWR1）
1）检查CDU有故障
利用测试手机测试基站收发信号功能是否正常。
若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。如果CDU复位后故障不重现，
那么说明CDU有误告警，更换CDU。否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU 有故
障。若CDU没有故障，说明天馈系统有故障，转第（2）步。
若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通过“置换”法确认CDU没有问题后转第（2）步。
2）检查天馈系统是否故障。
可以通过测试（室外）天馈系统的驻波比来检查（室外）天馈系统有无故障。在与CDU 模块TX/RX ANT 端口相连接的1/4"跳线接头处，测试天馈系统的驻波比，同时晃动1/4"跳线和机柜顶1/2"跳线，观察仪器显示的驻波比数值是否变化很大。如果驻波比数值变化很大，那么说明电缆接触不良。如果驻波比大于1.5，那么可判断天馈系统有故障，按“步步为营”等方法处理。
！！当有塔放时，必须先切断塔放馈电，防止短路现象和其它损坏测试仪表的现象发生，再测试CDU TX/RX ANT端口驻波是否严重超标。
3）上述步骤一般能定位CDU 过驻波告警1（VSWR1）故障原因；当上述步骤不能定位CDU 过驻波告警1
（VSWR1）故障原因时，按CDU驻波告警处理功能不稳定或CDU TX/RX ANT接头与1/4"跳线接头匹配不良处
理。前者更换CDU，后者更换CDU和1/4"跳线。
4）若TRX上报驻波比告警，则需要首先检查TRX发射端口（TX）到CDU的连线是否正常及接头是否拧紧，同
时可以通过更换TRX来检查是否是TRX误告警。
2、驻波告警2（VSWR2）
1）当CDU 发生过驻波告警2（VSWR2）时, CDU会上报告警给后台。, 当该告警持续一段时间(一分钟)后,
CDU将向后台上报驻波严重告警。此时操作维护单元（TMU）在接收到驻波严重告警后，将自动向TRX 发命
令关掉功放。
2）定位告警故障原因，参见过驻波告警1（VSWR1）问题定位的一般方法。
分集接收告警的故障分析与处理
在GSM基站维护中，分集接收丢失是一种出现较为频繁的故障，是影响网络指标的一个重要因素。而许多维护人员并不是很认真的去思考这一问题，只是简单的将TRU复位，有的甚至去更换天线做一些无用功。产生分集接收丢失时，一个或多个TRU在50分钟内至少有12db的差异，由此接收机的灵敏度会减少
3.5db。
在空间分集中，两根天线间距超过4米的情况下，利用分集接收可以得到3dB左右的增益，同时基站可以通过对两路信号的比较来判断自己的接收系统是否正常，如果TRU检测两路接收信号的强度差别很大，基站就会产生分集接收丢失告警。分集接收丢失告警可能是TRU、CDU、CDU至TRU的射频连线或天馈线故障引起的。
对于定向基站来说，其最常见的是天馈线接错。因为馈线分别连接着室内机架和塔顶天线，如果安装人员不细心，就很容易出现机架和天线连接交叉的错误。如果天馈线连接不正确，则同一小区内两根天线的方向就会不一致，方向不对的天线就接收不到该小区手机发出的信号或接收信号很弱，从而使基站产生分集接收丢失告警，同时该基站也伴随着较高的拥塞和掉话。这种原因造成的告警总是两个或三个小区同时出现。对于这类告警，第一种方法依次核对每根天馈线，这种方法的优点是故障定位迅速准确，缺点是必须依靠高空作业人员配合；第二种方法是在室内依次将天馈线进行倒换，如果一、二小区同时有这种告警，则错误的可能是13、14、23或24这两根天线接错，我们可以通过依次互换以上各对天线来解决问题。这种方法虽不用爬铁塔，但经常要倒换好几次天线，还要根据相应的话务统计分析来确认；第三种方法是通过信号测试，对于采用收发共用天线的基站，在距基站一公里左右的某一小区的中心点，利用SAGEM测试手机或其它仪表依次测量该小区所有载频的接收电平（应关闭该小区的跳频），根据测量结果来判断天馈线是否接错。如果该小区只用了一根发射天线，在测试完该无线后可以将发射改到另一根天线上。
归结起来，分集接收丢失故障有以下几种类型及处理方法：
1. 接收路故障
首先用OMT软件去定位此故障位于哪一扇区，此时在HARDWARE菜单下天线会显示红色，且用MONITOR查看会显示FAULT：ANTENNA（即天线故障），然后用SITEMASTER（天馈线测试）检测此扇区接收路的天馈线是否有故障。(另外注意TRU与CDU接收路的射频线，射频线出现故障几率很小) 2. TRU故障(故障几率很大)
首先排除接收路故障后，用OMT软件去检测TRU的SSI的值，在CUR不为零的情况下，当SSI的值的绝对值大于12时，若SSI的值为负值，此时TRU坏的可能性非常大，更换此TRU后再检测SSI的值是否正常.如果仍不正常，(若本扇区有其它TRU则检测其它TRU的SSI的值是否正常). 若SSI的值为正值，就有可能为接收路故障(CDU上跳线接头可能没接好).当SSI值正常，但是TS利用率为零时，毫无疑问TRU 已经坏了。
3. CDU故障
在排除上面二种故障后，将此扇区的CDU移至其它正常的扇区，若为CDU故障，用OMT软件去检测则会发现分集接收丢失故障也会伴随一起移动.(从话务统计可以看出掉话较严重)
4. HLIN 、HL OUT连线故障
更换HLIN 、HL OUT连线即可(此时伴随RX CABLE DISCONNECT 故障)。
5. 相邻扇区的发射天线过近
相邻扇区的发射天线主瓣不能重叠较多，一般在工程中天线分集距离为4至7米（为波长12至18倍），所以一般为此扇区发射路和接收路接反，在CDU上换发射和接收跳线即可。
当存在邻频，在BSC上查明此小区是否与相邻小区存在干扰，若存在，小区资源的ICMBAND级别一般为3、4（特别是96这一频点与移动公司所用频点的干扰，此时要借助测试手机进行测试移动公司所用频点），对此小区进行换频。
7. 天线松动
此表现为BSC上分集接收丢失时有时无（几小时一次），到现场用OMT软件去检测可能没有此故障，此时应从DXU LOG里调出记录，找出故障扇区对接收天线进行紧固。
8. 其它
主要是工程原因，例如：带辅机柜时，CDU上HL IN接到HL OUTB 上或主机柜与辅机柜HLIN、HLOUT
机柜顶连线接反或连线有故障等。

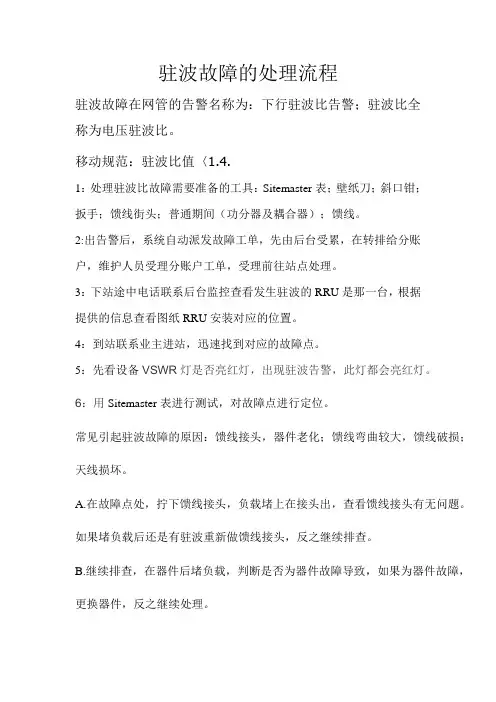

代维处理驻波比告警方法 一。4G驻波： 驻波故障在网管的告警名称为：下行驻波比告警；驻波比全称为电压驻波比。移动规范：驻波比值〈1.4. 1：处理驻波比故障需要准备的工具：Sitemaster表；壁纸刀；斜口钳；扳手；馈线街头；普通期间（功分器及耦合器）；馈线。 2:出告警后，系统自动派发故障工单，先由后台受累，在转排给分账户，维护人员受理分账户工单，受理前往站点处理。 3：下站途中电话联系后台监控查看发生驻波的RRU是那一台，根据提供的信息查看图纸RRU安装对应的位置。 4：到站联系业主进站，迅速找到对应的故障点。 5：先看设备VSWR灯是否亮红灯，出现驻波告警，此灯都会亮红灯。 6：用Sitemaster表进行测试，对故障点进行定位。 常见引起驻波故障的原因：馈线接头，器件老化；馈线弯曲较大，馈线破损；天线损坏。 A.在故障点处，拧下馈线接头，负载堵上在接头出，查看馈线接头有无问题。如果堵负载后还是有驻波重新做馈线接头，反之继续排查。 B.继续排查，在器件后堵负载，判断是否为器件故障导致，如果为器件故障，更换器件，反之继续处理。 C.继续排查，排查馈线是否弯度过大或损坏，如果线缆故障，跟换馈线， 反之继续处理。 D.检查天线是否故障，如果天线故障更换天线。 7：处理完后查看VSWR是否熄灭，熄灭后和后台核对告警是否清除。 8：后台核对清除后进行回单，对于更换馈线，馈线接头，重新做馈线街头，选择系回单；对于更换期间选择：系统 硬件（对故障情况进行描述）回单。 二。2G驻波： 外接天馈设备的驻波比升高，会造成基站的告警。检查时可查看以下几个方面： 1.天线与馈线的接头处是否密封好，有无进水现象。 2.可检查馈线是否有损伤及扭曲。 3.测试天线的驻波看是否正常。 驻波告警定位方法 1、驻波告警1（VSWR1） 1）检查CDU有故障 利用测试手机测试基站收发信号功能是否正常。 若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。如果CDU复位后故障不重现， 那么说明CDU有误告警，更换CDU。否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU有故 障。若CDU没有故障，说明天馈系统有故障，转第（2）步。 若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通 过“置换”法确认CDU没有问题后转第（2）步。 2）检查天馈系统是否故障。
LTE常见告警故障分析 1.1光口接收链路故障 原因分析： ?光纤有损坏 ?光模块问题 ?ODF架处法兰盘有光损 ?近端、远端之间的线路故障 处理方法： ?根据所出的光口接收链路故障的位置(基带处理板光口或RRU光口)更换相应的光纤 ?同上，更换相应的光模块 ?排除以上2种原因外，可试更换光纤连接处的法兰盘 ?可通过在远近端处互相发光、收光，以此判断线路是否存在故障 1.2RRU链路断 原因分析： ?RRU掉电 ?光路故障 ?光模块损坏 ?基带板故障引起RRU链路断 处理方法： ?检查RRU是否上电 ?如果RRU正常上电，排除光模块或光路是否有光损
?观察基带板指示灯闪烁状态是否正常，如异常，则先插拔基带板使其复位；如果以上因素全都排除，则更好RRU 1.3天馈驻波比异常 原因分析： ?RRU通道接口与天线端口之间连接的跳线未连接好 ?设备接口渗进雨水 ? RRU与天线端口之间连接的跳线有损坏 ?RRU内部出现故障 处理方法： ?检查RRU通道接口与天线端口之间连接的跳线是否连接好，重新连接 ?检查RRU故障通道口内是否有渗进雨水，如有，需清理干净；另外设备被雨水浸泡后会有所腐蚀生锈，可用砂纸打磨后重新连接 ?如无以上情况，请尝试更换跳线，之后重启RRU，查看是否还会出现驻波比告警 ?通过以上操作后再出现，直接更换RRU 1.4天线校正失败 原因分析： ?LTE天线校正序列发射电平上下行为同一个DV参数，经过研发部门分析600版本中默认的下行校正序列发射电平过大，有可能会导致部分RRU校正序列接收电平饱和，导致校正失败。 处理方法： ?修改DV参数降低校正序列发射电平后，可以规避由此造成的天线校正失败问

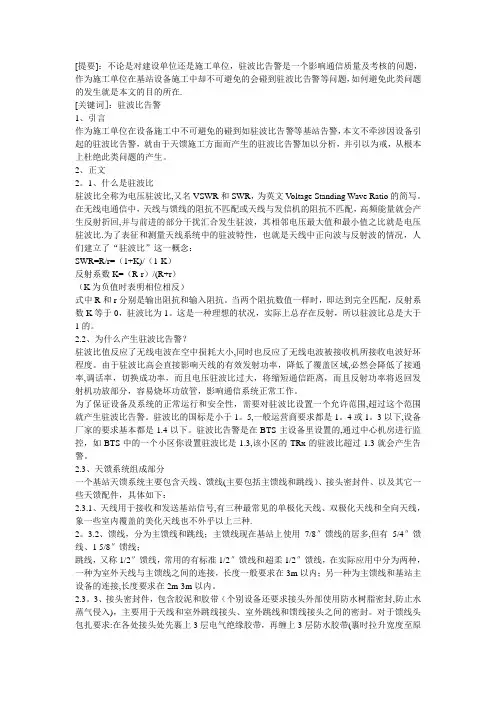

[提要]：不论是对建设单位还是施工单位，驻波比告警是一个影响通信质量及考核的问题，作为施工单位在基站设备施工中却不可避免的会碰到驻波比告警等问题，如何避免此类问题的发生就是本文的目的所在。 [关键词]：驻波比告警 1、引言 作为施工单位在设备施工中不可避免的碰到如驻波比告警等基站告警，本文不牵涉因设备引起的驻波比告警，就由于天馈施工方面而产生的驻波比告警加以分析，并引以为戒，从根本上杜绝此类问题的产生。 2、正文 2.1、什么是驻波比 驻波比全称为电压驻波比，又名VSWR和SWR，为英文V oltage Standing Wave Ratio的简写。在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波，其相邻电压最大值和最小值之比就是电压驻波比。为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念： SWR=R/r=(1+K)/(1-K) 反射系数K=(R-r)/(R+r) (K为负值时表明相位相反) 式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。 2.2、为什么产生驻波比告警？ 驻波比值反应了无线电波在空中损耗大小，同时也反应了无线电波被接收机所接收电波好坏程度。由于驻波比高会直接影响天线的有效发射功率，降低了覆盖区域，必然会降低了接通率，调话率，切换成功率，而且电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。 为了保证设备及系统的正常运行和安全性，需要对驻波比设置一个允许范围，超过这个范围就产生驻波比告警。驻波比的国标是小于1.5，一般运营商要求都是1.4或1.3以下，设备厂家的要求基本都是1.4以下。驻波比告警是在BTS主设备里设置的，通过中心机房进行监控，如BTS中的一个小区你设置驻波比是1.3，该小区的TRx的驻波比超过1.3就会产生告警。
