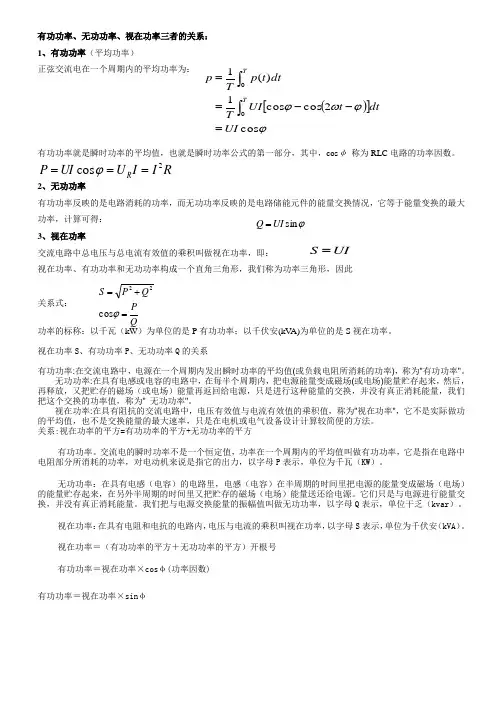

有功、无功和视在功率的关系
由于感性、容性或非线性负荷的存在，导致系统存在无功功率，从而导致有功功率不等于视在功率，三者之间关系如下：S^2=P^2+Q^2；S为视在功率，P为有功功率，Q为无功功率。三者的单位分别为VA（或kVA），W（或kW），Var（或kVar）。
简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9时需要接受处罚。
好处
供电部门为了提高成本效益要求用户提高功率因数，那提高功率因数对用户端有什么好处呢？
① 通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。
② 良好的功因数值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③ 可以增加系统的裕度，挖掘出了发供电设备的潜力。如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。
举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：补偿前：1000×0.8=800KW
补偿后：1000×0.98=980KW
同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。
④ 减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。
此外，有些电力电子设备如整流器、变频器、开关电源等；可饱和设备如变压器、电动机、发电机等；电弧设备及电光源设备如电弧炉、日光灯等，这些设备均是主要的谐波源，运行时将产生大量的谐波。谐波对发动机、变压器、电动机、电容器等所有连接于电网的电器设备都有大小不等的危害，主要表现为产生谐波附加损耗，使得设备过载过热以及谐波过电压加速设备的绝缘老化等。
并联到线路上进行无功补偿的电容器对谐波会有放大作用，使得系统电压及电流的畸变更加严重。另外，谐波电流叠加在电容器的基波电流上，会使电容器的电流有效值增加，造成温度升高，减少电容器的使用寿命。
谐波电流使变压器的铜损耗增加，引起局部过热、振动、噪音增大、绕组附加发热等。
谐波污染也会增加电缆等输电线路的损耗。而且谐波污染对通讯质量有影响。当电流谐波分量较高时，可能会引起继电保护的过电压保护、过电流保护的误动作。
因此，如果系统量测出谐波含量过高时，除了电容器端需要串联适宜的调谐（detuned）电抗外，并需针对负载特性专案研讨加装谐波改善装臵。
改善电能
为什么说提高用户的功率因数可以改善电压质量？
电力系统向用户供电的电压，是随着线路所输送的有功功率和无功功率变化而变化的。当线路输送一定数量的有功功率时，如输送的无功功率越多，线路的电压损失越大。即送至用户端的电压就越低。如果110KV以下的线路，其电压损失可近似为：△U=(PR+QX)/Ue 其中：△U－线路的电压损失，kV
Ue－－线路的额定电压，kV
P－－线路输送的有功功率，kW
Q－－线路输送的无功功率，kVAR
R—线路电阻，欧姆
X－－线路电抗，欧姆
由上式可见，当用户功率因数提高以后，它向电力系统吸取的无功功率就要减少，因此电压损失也要减少，从而改善了用户的电压质量。
在直流电路里，电压乘电流就是有功功率。但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
如何提高
（1）提高自然功率因数。自然功率因数是在没有任何补偿情况下，用电设备的功率因数。提高自然功率因数的方法：合理选择异步电机；避免变压器空载运行；合理安排和调整工艺流程，改善机电设备的运行状况；在生产工艺允许条件下，采用同步电动机代替异步电动机。
（2）采用人工补偿无功功率。装用无功功率补偿设备进行人工补偿，电力用户常用的无功功率补偿设备是电力电容器。
提高功率因数的方法
提高功率因数的途径主要在于如何减少电力系统中各个部分所需的无功功率,特别是减少负荷取用的
无功功率,使电力系统在输送一定的有功功率时,可降低其中通过的无功电流
提高功率因数的方法很多,但总的来说可以归结为两大类:
提高自然功率因数的方法
采用降低各用电设备所需的无功功率以改善其功率因数的措施,称为提高自然功率因数的方法主要有:
1、正确选用异步电动机的型号与容量。据有关资料介绍,我国中小型异步电动机的用电负荷约占电网总负荷的80 %以上,几个主要电网中,电动机所耗能占整个工业用电量的60 %～68 %左右1 因此做好电动机的降损节能具有十分重要的经济意义正确选用异步电动机,使其额定容量与所带负载相配合,对于改善功率因数是十分重要的
在选型方面,要注意选用节能型,淘汰高能耗的电动机,并依据电机机械工作对启动力矩、启动次数、调速等方面的具体要求,选用不同的型号。电动机的效率η与功率因数cosφ是反映电动机经济运行水平的主要指标,都与负载率β有密切关系1 GB/ T 12497 - 90 对三相异步电机三个运行区域规定如下:
当负载率β在70 %～100 %之间时,为经济运行区;
当40 % ≤β ≤70 %时,为一般运行区;
当β < 40 % 时,为非经济运行区;
2、根据负荷选用相匹配的变压器。电力变压器一次侧功率因数不但与负荷的功率因数有关,而且与负荷率有关若变压器满载运行,一次侧功率因数仅比二次侧降低约3 ～5 %;若变压器轻载运行,当负荷小于0. 6 时,一次侧功率因数就显著下降,下降达11 ～18 %,所以电力变压器的负荷率在0. 6 以上运行时才较经济,一般应在60 %～
70 %比较合适为了充分利用设备和提高功率因数,电力变压器一般不宜作轻载运行。当电力变压器负荷率小于30 %时,应当更换成容量较小的变压器
3、合理安排和调整工艺流程。合理安排和调整工艺流程, 改善电机设备的运行状态, 限制电焊机和机床电动机的空载运行1 例如可采用空载自动延时断电装臵流程等
4、异步电动机同步化运行。对于负荷率不大于0. 7 及最大负荷不大于90 % 额定功率的绕线式异步电动机,必要时可使其同步化,即当绕线式异步电动机在起动完毕以后,向转子三相绕组中送入直流励磁,即产生转矩把异步电动机牵入同步运行,其运转状态与同步电动机相似在过励磁的情况下,电动机可向电网送出无功功率,从而达到改善功率因数的目的。
提高功率因数的补偿方法
采用供应无功功率的设备来补偿用电设备所需的无功功率,以提高其功率因数的措施,称为提高功率因数的补偿方法。采用补偿法来提高功率因数,必须增加新设备、增加有色与黑色金属的需用量。此
外,补偿设备本身也有功率损失,所以从整体来看,应首先采用提高用电设备自然功率因数的方法。但当功率因数还达不到《电力设计技术规范》所要求的数值时,则需采用专门的补偿设备来提高功率因数。应用人工补偿无功功率的方法通常有应用移相电容器(即静电电容器) 、采用同步电动机和采用同步调相机三种方法。
同步电动机在过励磁方式运行(0. 8 ～0. 9 超前) 时,就向电力系统输送无功功率,提高了工业企业的功率因数一般在满足工艺条件下,采用或不采用同步电动机来提高企业的功率因数,应进行技术经济比较。通常对低速、恒速且长期连续工作的容量较大的电动机,宜采用同步电动机组,如轧钢的电动机组、球磨机、空压机、鼓风机、水泵等设备这些设备采用同步电动机为原动机时,其容量一般在250 KW 以上,环境与启动条件均能满足同步电动机的要求,而且停歇时间较少,因此对改善功率因数能起很大作用但是同步电动机结构复杂,并且附有一套启动控制设备,维护工作量大,价格较异步电动机贵,而且目前高压移相电容器价格普遍降低,这就相应地提高了“异步电动机加移相电容器的补偿方案”的优越性移相电容器由于具有功率损耗小、运行维修很方便、短路电流小等优点而在工业企业中被广泛用作人工补偿装臵。
综上所述,提高功率因数必然对国家的能源利用、企业的经济效益起到促进作用, 是保证电力系统电能质量、电压质量、降低网络损耗以及安全运行所不可缺少的条件应根据不同情况采取相应措施来提高功率因数,降低无功损耗,从而提高经济效益。
功率因素
1、柴油发电机振荡失步的特征
1）定子电流超出正常值，电流表指针将激烈地撞挡。
2）定子电压表的指针将快速摆动。
3）有功功率表指针在表盘整个刻度盘上摆动。
4）转子电流表指针在正常值附近快速摆动。
5）发电机发出鸣叫声，且叫声的变化与仪表指针的摆动频率相对应。
6）其他并列运行的发电机的仪表也有相应的摆动
2、发电机振荡失步的时处理方法
发电机振荡失去同步时应注意以下几条：
1）要通过增加励磁电流来产生恢复同步的条件；
2）要适当地调整该机的负荷，以帮助恢复同步；
3）当整个电厂与系统失去同步时，该电厂的所有发电机都将发生振荡，除设法增加每台发电机的励磁电流外，在无法恢复同步的情况下，为使发电机免遭持续电流的损害，应按规程规定，在2分钟后将电厂与系统解列。
重要性
作为LED灯具的功率因数?功率因数是LED灯具的一个重要参数，了解什么是功率因数有利于我们进一步了解LED灯具。
功率因数
功率因子表征着灯具输出有功功率的能力。功率是能量的传输率的度量，在直流电路中它是电压V和电流A和乘积。在交流系统里则要复杂些：即有部分交流电流在负载里循环不传输电能，它称为电抗电流或谐波电流，它使视在功率( 电压Volt乘电流Amps)大于实际功率。视在功率和实际功率的不等引出了功率因素，功率因素等于实际功率与视在功率的比值。所以交流系统里实际功率等于视在功率乘以功率因素。即：功率因素=实际功率/视在功率。只有电加热器和灯泡等线性负载的功率因素为1，许多设备的实际功率与视在功率的差值很小，可以忽略不计，而像容性设备如灯具的这种差值则很大、很重要。美国PC Magazine 杂志的一项研究表明灯具的典型功率因素为0.65，即视在功率(VA)比实际功率(Watts)大50%!
视在功率
视在功率：即交流电压和交流电流的乘积。用公式表示为：S=UI。式中，S是额定输出功率，单位是VA(伏安);U是额定输出电压，单位是V，如220V、380V等;I是额定输出电流，单位是A。视在功率包括两部分：有功功率(P)和无功功率(Q)。有功功率是指直接做功的部分。比如使灯发亮、使电机转动、使电子电路工作等。因为这个功率做功后都变成了热量，可以直接被人们感觉到，所以有些人就产生一
个错觉，即把有功功率当成了视在功率，孰不知有功功率只是视在功率的一部分，用式表示：P=Scosθ=UIcosθ=UIF。式中，P是有功功率，单位是W(瓦);F=cosθ被称为功率因子，而θ是在非线性负载时电压电流不同相时的相位差。无功功率是储藏在电路中但不直接做功的那部分功率，用式表示：Q=Ssinθ=UIsinθ。式中，Q为无功功率，单位是var(乏)。
无功功率
对于灯具和其它一切靠直流电压工作的电子电路，离开无功功率是根本无法工作的。一般用户都认为灯具之类的设备只需要有功功率，而不需要无功功率。既然无功功率不做功，要它何用!于是他们当然就认为功率因子为1的灯具最好。因为它能给出最大输出功率。然而，实际情况并非如此。
功率因数设备
具，当交流市电输入后进行整流，就得到脉动直流电压，若不将脉动电压进行任何加工，就直接提供给灯具，毫无疑问，电路根本无法正常工作。虽然这时灯具的功率因子接近于1，可这又有何用呢。为了让灯具电路能正常工作，必须向其提供平滑了的直流电压。这个“平
滑”工作必须由接在灯具整流器后面的滤波电容器来完成。这个滤波器就像一个水库，电容器里面必须储存足够数量的电荷，在整流半波之间的空白时，使电路上的工作电压仍不间断，能保持正常电平。换句话说，即使在两个脉动半波之间无输入电能时，Uc的电压电平也无显著的变化，这个功能是靠电容器内的储能来实现的，储存在电容器内的这部分能量就是无功功率。所以说，灯具是靠无功功率的支持，才能保证电路正确运用有功功率实现正常使用的。因此可以说，灯具不但需要有功功率，也需要无功功率，两者缺一不可。
001.什么是有功功率和无功功率 解释一： 1.无功功率 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
无功功率的基本知识 1.1什么是电力系统中的无功功率？ 1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。 2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。因此电感电容元件的瞬时功率又称为交换功率。元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q表示。则Q=UI无功功率的单位为var。 3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。 1.2为什么要进行无功补偿？ 一、减低电力系统网络损耗。
当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。 电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。而且，当通过输电线路和变压器输送无功功率时。也将引起有功功率损耗，这些对于电力系统来说都是非常不经济的。 我们应尽力采取措施去降低功率损耗和电能损耗，这从节约能源、降低电能成本、提高设备利用率等方面来看都是非常必要的。 配电网的降损措施只要有 1合理的使用变压器，采用节能型的变压器，同时避免经多级变压； 2重视和合理进行无功补偿。合理地选择无功补偿方式、补偿点及补偿容量，能有效地稳定系统的电压水平，避免大量的无功通过线路远距离传输而造成有功网损。对电网的无功补偿通常采用集中、分散、就地
电网中的许多用电设备是根据电磁感应原理工作的。它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。电力系统中，不但有功功率平衡，无功功率也要平衡。 有功功率、无功功率、视在功率之间的关系如图1所示 式中 S——视在功率，kVA P——有功功率，kW Q——无功功率，kvar φ角为功率因数角，它的余弦(cosφ)是有功功率与视在功率之比即cosφ＝P/S称作功率因数。 由功率三角形可以看出，在一定的有功功率下，用电企业功率因数cosφ越小，则所需的无功功率越大。如果无功功率不是由电容器提供，则必须由输电系统供给，为满足用电的要求，供电线路和变压器的容量需增大。这样，不仅增加供电投资、降低设备利用率，也将增加线路损耗。为此，国家供用电规则规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功倒送。还规定用户的功率因数应达到相应的标准，否则供电部门可以拒绝供电。因此，无论对供电部门还是用电部门，对无功功率进行自动补偿以提高功率因数，防止无功倒送，从而节约电能，提高运行质量都具有非常重要的意义。 无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 当前，国内外广泛采用并联电容器作为无功补偿装置。这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。 采用并联电容器进行无功补偿的主要作用： 1、提高功率因数 如图2所示图中
P——有功功率 S1——补偿前的视在功率 S2——补偿后的视在功率 Q1——补偿前的无功功率 Q2——补偿后的无功功率 φ1——补偿前的功率因数角 φ2——补偿后的功率因数角 由图示可以看出，在有功功率P一定的前提下，无功功率补偿以后(补偿量Qc＝Q1-Q2)，功率因数角由φ1减小到φ2，则cosφ2＞cosφ1提高了功率因数。 2、降低输电线路及变压器的损耗 三相电路中，功率损耗ΔP的计算公式为 式中 P——有功功率，kW； U——额定电压，kV； R——线路总电阻，Ω。 由此可见，当功率因数cosφ提高以后，线路中功率损耗大大下降。 由于进行了无功补偿，可使补偿点以前的线路中通过的无功电流减小，从而使线路的供电能力增加，减小损耗。 例：某县电力公司某配电所，2005年1月～2月份按实际供售电量情况进行分析。该站1～2月份，有功供电量152.6万kW·h，无功供电量168.42万kvar·h，售电量133.29万kW·h，功率因数0.67，损耗电量19.31万kW·h，线损率12.654%。装设电容器进行无功补偿后，如功率因数由原来的0.67提高到0.95 时， (1)可降低的线路损耗
：[原创]发电机无功功率随有功功率变化情况的分析作者：曌 一.问题的提出 《电机学》一书中详细阐述了调节发电机有功功率和无功功率时两者之间的相互影响，最终得出一个众所周知的结论，即调节无功时，有功不变，调节有功时，无功反方向变化。但是在实际生产过程中，绝大多数机组，在没有人为干预的情况下，调节有功时，无功功率基本不会出现《电机学》理论中所描述的那种规律发生反方向变化的，当然不排除轻微反方向变化以及无功不变的现象出现，但是大多数情况下两者是同方向变化的，即增加有功，无功也增加，减少有功，无功也减少。这种现象引起了不少疑问，在此便详细分析一下实际生产过程中，机组的无功功率到底是如何随着有功功率变化的，为什么会出现与理论书中结论相反的情况。 二.无功变化的理论分析 （一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。
等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。电动势E0在UN箭头的逆时针侧，且为一个长度大于UN 的箭头，两者之间形成一个夹角δ即发电机功角。所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率时，电动势E0就与端电压UN错开一个δ角即发电机功角，当有功越大时，δ角越大，此时可以想象E0又往逆时针的方向转了一个更大的角度，那么它在垂直轴上的投影高度就更短了，所以用它减去UN所得到的无功电压差ΔU就变小了，因而无功自动减小，当然电压也就会适当降低。反之，当有功减小时，功角δ也随之减小，无功会自动增加，电压也会适当升高。 总之，无论从纯电机的任何一个方面去推论，前提只要励磁电流是恒
有功功率与无功功率的区别 随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等，为用户提供安全、可靠、稳定、、高效的电能是十分重要的。在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的视在功率中有功功率的有效利用的程度。为了提高电网系统中电能输送质量，希望功率因数越大越好，往往忽视了无功功率在电网中的重要作用。 无功功率 在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（Q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。 无功功率比较抽象，它主要用于电气设备内电场与磁场的能量交换，在电气设备（电路系统）中建立和维护磁场的功率。它不表现对外做功，由电能转化为磁能，又由磁场转化为电能，周而复始，并无能量损耗。特别指出的是无功功率并不是无用功，只是它不直接转化为机械能、热能为外界提供能量，作用却十分重要。 电机运行需要旋转磁场，就是靠无功功率来建立和维护的，有了璇转的磁场，才能使转子转动，从而带动机械的运行。变压器也需要无功功率，才能使一次线圈产生磁场，二次线圈感应出电压，凡是有电磁线圈的电气设备运行都需要建立磁场，然而建立及维护磁场消耗的能量都来自无功功率，没有无功功率电机不能转动、变压器不能运行、电抗器不能工作、继电器不会动作，所有设备中的磁场无法建立，电气设备也就不会运行。因此供电系统中除了对用户提供有功功率，还要提供无功功率，两者缺一不可，否则电气设备将无法运行。 功率因数 电网的电力负荷中的电气设备都是由电感、电容、电阻等元件组合而成，既有感性负载又有容性负载如电机、变压器、电抗器等，感性负载的电压与电流的相量间存在一个相位差，通常用相位角的余弦cosφ来表示，cosφ称为功率因数 式中cosφ-功率因数，P-有功功率，KW; Q-无功功率，KV ar; s-视在功率，KV A; 功率因数的大小，反映了电网系统中电源输出的视在功率的有效利用程度，为了提高电网系统中电能输送质量，希望功率因数越大越好。如功率因数过小，会降低发电机有功功率的输出、降低变电设备有功功率的供电能力、使输电线损耗变大，同时还会造成电气设备容量得不到充分发挥。但电气设备运行建立磁场需要大量的无功功率，我们通常用无功补偿的方式来满足上述条件，只有这样才能即为设备提供足够的无功功率，又能保持较高的功率因数。 无功补偿原理 电气设备的运行即要从电源取得有功功率，同时还需要取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，因此电气设备就无法维持在额定磁场状态下工作，用电设备两端电压就会下降，影响到电气设备的运转。如果从发电机和高压输电线路来供给设备大量的无功功率，则使功率因数变得很小，有功功率供给也会远远满足不了负荷的需要。同时还会造成供电质量的下降，所以从发电机和高压输电线路来供给设备的无功功率是不合理的。这就需要在电网增加无功补偿设备来补偿无功率，以保证电气设备的运行，可见在电网中进行无功补偿是十分必要的。
各种电机额定电流的计算 1、电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号3 UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 三相的计算公式： P＝1.732×U×I×cosφ (功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W) 单相的计算公式： P＝U×I×cosφ 空开选择应根据负载电流，空开容量比负载电流大20～30%附近。P＝1.732×IU×功率因数×效率（三相的） 单相的不乘1.732（根号3） 空开的选择一般选总体额定电流的1.2-1.5倍即可。
经验公式为： 380V电压,每千瓦2A, 660V电压,每千瓦1.2A, 3000V电压,4千瓦1A, 6000V电压,8千瓦1A。 3KW以上，电流=2*功率；3KW及以下电流=2.5*功率 2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）功率因数cosΦ=cosarctg(无功电量/有功电量） 视在功率S 有功功率P 无功功率Q 功率因数cosΦ 视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方 而功率因数cosΦ＝有功功率P／视在功率S 3、求有功功率、无功功率、功率因数的计算公式，请详细说明下。（变压器为单相变压器） 另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？ 答：有功功率=I*U*cosφ即额定电压乘额定电流再乘功率因数 单位为瓦或千瓦 无功功率=I*U*sinφ,单位为乏或千乏. I*U 为容量,单位为伏安或千伏安. 无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高. 4、什么叫无功功率？为什么叫无功？无功是什么意思？
发电机有功功率和无功功 率 The final revision was on November 23, 2020
：作者： 一.问题的提出 《电机学》一书中详细阐述了调节发电机有功功率和无功功率时两者之间的相互影响，最终得出一个众所周知的结论，即调节无功时，有功不变，调节有功时，无功反方向变化。但是在实际生产过程中，绝大多数机组，在没有人为干预的情况下，调节有功时，无功功率基本不会出现《电机学》理论中所描述的那种规律发生反方向变化的，当然不排除轻微反方向变化以及无功不变的现象出现，但是大多数情况下两者是同方向变化的，即增加有功，无功也增加，减少有功，无功也减少。这种现象引起了不少疑问，在此便详细分析一下实际生产过程中，机组的无功功率到底是如何随着有功功率变化的，为什么会出现与理论书中结论相反的情况。 ? 二.无功变化的理论分析 （一）纯电机角度的分析： 第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。 第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU 是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。电动势E0在UN箭头的逆时针侧，且为一个长度大于UN的箭头，两者之间形成一个夹角δ即发电机功角。所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。又根据发电机功角特性可知，当发电机送出有功功率

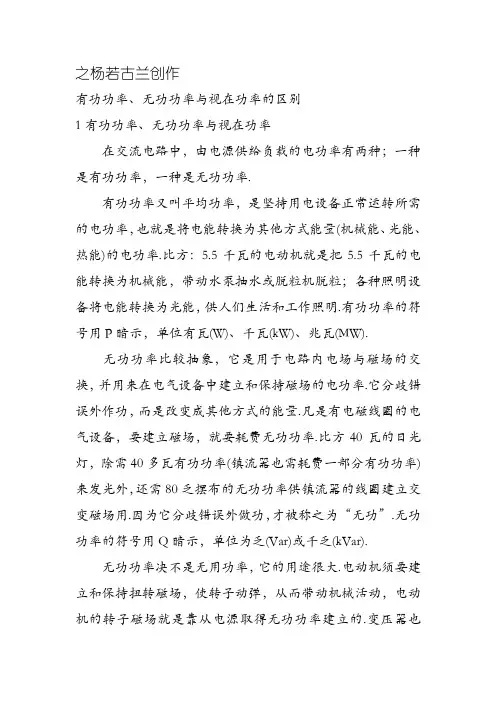

在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 设负荷视在功率为S，有功功率为P，无功功率为Q，电压有效值为，电流有效值为I，则功率三角形如图1-3。图中： P=S·cosj= Icosj Q= S·sinj= Isinj S= I 有功功率常用单位为瓦或千瓦，无功功率为乏或千乏，视在功率为伏安或千伏安，相位角j为有功功率与视在功率的夹角，称为力率角或功率因数角，cosj表示有功功率P和视在功率S的比值，称为力率或功率因数。图1-3 功率三角形在感性电路中，电流落后于电压，j>0，Q为正值，而在容性电路中，电流超前于电压，j<0，Q为负值。 交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都
电力负荷在某个时间间隔内必然出现一个最大值， 称为最高负荷。在某一段时间范围内 有功功率、无功功率、视在功率三者之间的关系是怎样的计算公式是 浏览次数： 4057次悬赏分： 0 | 解决时间： 2008-7-4 08:12 | 提问者： 2007xinwei2007 最佳答案 容量 620KW,功率因数 ,视在功率 542KVA,无功功率应该是多少有公式吗 悬赏分： 0 - 离问题结束还有 5 天 22 小时 无功功率是怎样算出来的 提问者： 2007xinwei2007 - 经理四级 视在功率＝(有功功率的平方＋无功功率的平方)开根号 有功功率＝视在功率×功率因数 在本计算中 P 有功＝ S 视在×cos φ＝ 542×= Q 无功=√(542×5－42×＝ 或者根据 cos φ求出 sin φ得 出φ＝37 sin φ＝ Q ＝S × sin φ =5＝42× 回答者： womyn5 - 千总五级 7-3 17:59 这个有具体的数值，希望能够更方便你理解 什么是负荷功率反馈 在电力系统中，电气设备所需用的电功率称为负荷或电力。 由于电功率分为视在功率、 有功 功率和无功功率， 一般用电流表示的负荷，实际上是对应视在功率而言。 目前供电部门所分配的负荷指标，主要是指小时平均的有功负荷指标， 率和无功功率。 电量的单位是千瓦 ·时(kW ·h)。电量也分为有功 电量和无功电量。无功电量的单位是千乏 ·时(kvr h ·)。 电力负荷的平均值， 称为平均负荷。平均有功负荷与最高负荷的比率，称为负荷率。调整 负荷，提高负荷率，不仅使用电单位的用电达到经济合理， 而且也为整个电网的安全经济 运行创造了条件。 而不是视在功 电量是指用电设备所需用电能的数量，
1、无功补偿需求量计算公式： 补偿前：有功功率：P 1= S 1 *COS 1 ? 有功功率：Q 1= S 1 *SIN 1 ? 补偿后：有功功率不变，功率因数提升至COS 2 ?， 则补偿后视在功率为：S 2= P 1 /COS 2 ?= S 1 *COS 1 ?/COS 2 ? 补偿后的无功功率为：Q 2= S 2 *SIN 2 ? = S 1 *COS 1 ?*SIN 2 ?/COS 2 ? 补偿前后的无功差值即为补偿容量，则需求的补偿容量为： Q=Q 1- Q 2 = S 1*( SIN 1 ?-COS 1 ?*SIN 2 ?/COS 2 ?) = S 1*COS 1 ?*(1 1 1 2 - ? COS —1 1 2 2 - ? COS ) 其中：S 1-----补偿前视在功率；P 1 -----补偿前有功功率 Q 1-----补偿前无功功率；COS 1 ?-----补偿前功率因数 S 2-----补偿后视在功率；P 2 -----补偿后有功功率 Q 2-----补偿后无功功率；COS 2 ?-----补偿后功率因数
2、据此公式计算，如果需要将功率因数提升至0.9，在30%无功补偿情况下，起始功率因数为： Q=S*COS 1?*(1112-?COS —112 2-?COS ) 其中Q=S*30%，则： 0.3= COS 1?* (111 2-?COS —19.012-) COS 1?=0.749 即：当起始功率因数为0.749时，在补偿量为30%的情况下，可以将功率因数正好提升至0.9。 3、据此公式计算，如果需要将功率因数提升至0.9，在40%无功补偿情况下，起始功率因数为： Q=S*COS 1?*(1112-?COS —112 2-?COS ) 其中Q=S*40%，则： 0.4= COS 1?* (111 2-?COS —19.012-) COS 1?=0.683 即：当起始功率因数为0.683时，在补偿量为40%的情况下，可以将功率因数正好提升至0.9。
有功功率与无功功率 计算
有功功率和无功功率参数计算 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功
率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 电压电流同相位，电源向负载供电，负载把电能转换成其他能量，叫有功。

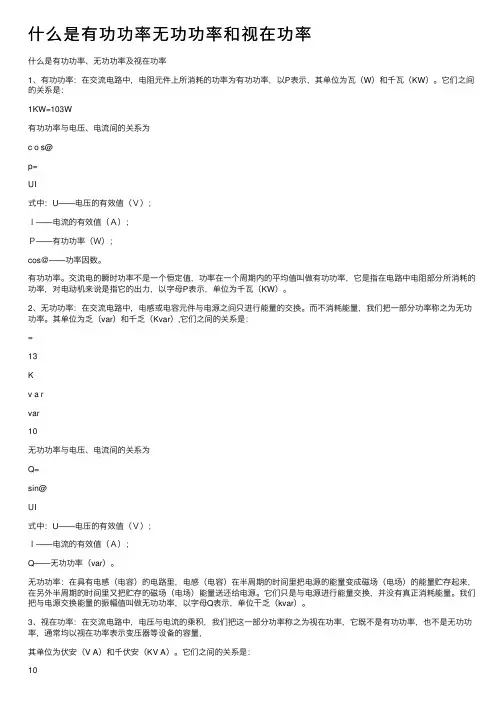

什么是有功功率、无功功率、视在功率及功率三角形？ 三相电路的功率如何计算? 一、有功功率 在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能、光能或机械能）称为有功功率，简称“有功”，用“P”表示，单位是瓦（W）或千瓦（KW）。 它反映了交流电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值。实际上它是交流电在一个周期内瞬时转变为其他能量形式的电能数值。实际上它是交流电在一个周期内瞬时功率的平均值，故又称平均功率。它的大小等于瞬时功率最大值的1/2，就是等于电阻元件两端电压有效值与通过电阻元件中电流有 效值的乘积。 二、无功功率 在交流电路中，凡是具有电感性或电容性的元件，在通过后便会建立起电感线圈的磁场或电容器极板间的电场。因此，在交流电每个周期内的上半部分（瞬时功率为正值）时间内，它们将会从电源吸收能量用建立磁场或电场；而下半部分（瞬时功率为负值）的时间内，其建立的磁场或电场能量又返回电源。因此，在整个周期内这种功率的平均值等于零。就是说，电源的能量与磁场能量或电场能量在进行着可逆的能量转换，而并不消耗功率。
为了反映以上事实并加以表示，将电感或电容元件与交流电源往复交换的功率称之为无功功率。 简称“无功”，用“Q”表示。单位是乏（Var）或千乏(KVar)。 无功功率是交流电路中由于电抗性元件（指纯电感或纯电容）的存在，而进行可逆性转换的那部分电功率，它表达了交流电源能量与 磁场或电场能量交换的最大速率。 实际工作中，凡是有线圈和铁芯的感性负载，它们在工作时建立磁场所消耗的功率即为无功功率。如果没有无功功率，电动机和变 压器就不能建立工作磁场。 三、视在功率 交流电源所能提供的总功率，称之为视在功率或表现功率，在数值上是交流电路中电压与电流的乘积。 视在功率用S表示。单位为伏安（VA）或千伏安（KVA）。 它通常用来表示交流电源设备（如变压器）的容量大小。 视在功率即不等于有功功率，又不等于无功功率，但它既包括有功功率，又包括无功功率。能否使视在功率100KVA的变压器输出100KW的有功功率，主要取决于负载的功率因数。 四、功率三角形 视在功率（S）、有功功率（P）及无功功率（Q）之间的关系，可以用功率三角形来表示，如下图所示。它是一个直角三角形，两直
有功、无功和视在功率的关系 由于感性、容性或非线性负荷的存在，导致系统存在无功功率，从而导致有功功率不等于视在功率，三者之间关系如下：S^2=P^2+Q^2；S为视在功率，P为有功功率，Q为无功功率。三者的单位分别为VA（或kVA），W（或kW），Var（或kVar）。 简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9时需要接受处罚。 好处 供电部门为了提高成本效益要求用户提高功率因数，那提高功率因数对用户端有什么好处呢？ ① 通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。 ② 良好的功因数值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③ 可以增加系统的裕度，挖掘出了发供电设备的潜力。如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。 举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：补偿前：1000×0.8=800KW 补偿后：1000×0.98=980KW 同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。 ④ 减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。 此外，有些电力电子设备如整流器、变频器、开关电源等；可饱和设备如变压器、电动机、发电机等；电弧设备及电光源设备如电弧炉、日光灯等，这些设备均是主要的谐波源，运行时将产生大量的谐波。谐波对发动机、变压器、电动机、电容器等所有连接于电网的电器设备都有大小不等的危害，主要表现为产生谐波附加损耗，使得设备过载过热以及谐波过电压加速设备的绝缘老化等。 并联到线路上进行无功补偿的电容器对谐波会有放大作用，使得系统电压及电流的畸变更加严重。另外，谐波电流叠加在电容器的基波电流上，会使电容器的电流有效值增加，造成温度升高，减少电容器的使用寿命。
三相功率计算公式 P＝1.732×U×I×COSφ (功率因数COSφ一般为0.7～0.85之间，取平均值0.78计算) 三相有功功率 P=1.732*U*I*cosφ 三相无功功率 P=1.732*U*I*sinφ 对称负载，φ：相电压与相电流之间的相位差 cosφ为功率因数，纯电阻可以看作是1，电容、电抗可以看作是0 有功功率的计算式：P=√3IUcosΦ (W或kw) 无功功率的公式: Q=√3IUsinΦ (var或kvar) 视在功率的公式：S=√3IU (VA或kVA) ⑴有功功率 三相交流电路的功率与单相电路一样，分为有功功率、无功功率和视在功率。不论负载怎样连接，三相有功功率等于各相有功功率之和，即： 当三相负载三角形连接时： 当对称负载为星形连接时因
UL=根号3*Up，IL= Ip 所以P＝= ULILcosφ 当对称负载为三角形连接时因 UL=Up，IL=根号3*Ip 所以P＝= ULILcosφ 对于三相对称负载，无论负载是星形接法还是三角形接法，三相有功功率的计算公式相同，因此，三相总功率的计算公式如下。 P＝根号3*Ip ULILcosφ ⑵三相无功功率： Q＝根号3*Ip ULILsinφ （3）三相视在功率 S＝根号3*Ip ULIL 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相B 相C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 电流和相电流与钳式电流表测量无关，与电机定子绕组接线方式有关。 当电机星接时：线电流＝根3相电流；线电压＝相电压。 当电机角接时：线电流＝相电流；线电压＝根3相电压。 所以无论接线方式如何，都得乘以根3。 电机功率＝电压×电流×根3×功率因数
无功功率怎么理解，在电力系统中有什么作用 电力系统中的电源是由发电机产生的三相正弦交流电，在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：千瓦的电动机就是把千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运走呢？ 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。无功功率对供、用电可能产生的不良影响主要有：①降低发电机有功功率的输出；②降低输、变电设备的供电能力；③造成线路电压损失增大和电能损耗的增加； ④造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。从发电机和高压输电

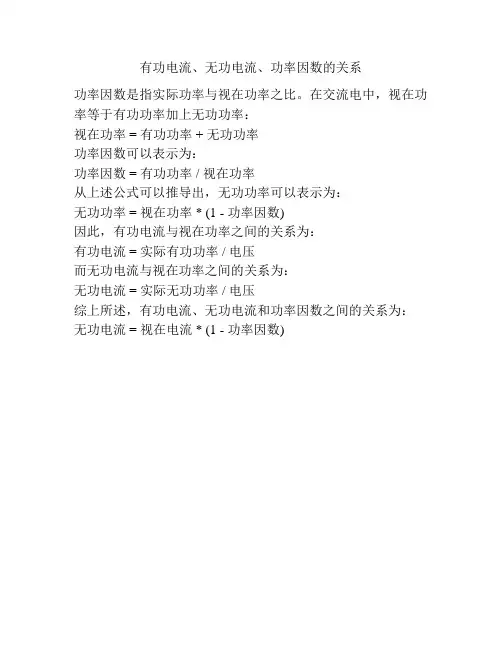

功率因数计算公式功率因数统计计算公式 视在功率S 有功功率P 无功功率Q 功率因数cos＠（符号打不出来用＠代替一下） 视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cos＠＝有功功率P／视在功率S 功率因数统计计算公式 可分为提高自然功率因数和采用人工补尝两种方法： 提高自然因数的方法： 1). 恰当选择电动机容量，减少电动机无功消耗，防止“大马拉小车”。 2). 对平均负荷小于其额定容量40%左右的轻载电动机，可将线圈改为三角形接法（或自动转换）。 3). 避免电机或设备空载运行。 4). 合理配置变压器，恰当地选择其容量。 5). 调整生产班次，均衡用电负荷，提高用电负荷率。
6). 改善配电线路布局，避免曲折迂回等。 人工补偿法： 实际中可使用电路电容器或调相机，一般多采用电力电容器补尝无功，即：在感性负载上并联电容器。一下为理论解释： 在感性负载上并联电容器的方法可用电容器的无功功率来补偿感性负载的无功功率，从而减少甚至消除感性负载于电源之间原有的能量交换。 在交流电路中，纯电阻电路，负载中的电流与电压同相位，纯电感负载中的电流滞后于电压90o，而纯电容的电流则超前于电压90o，电容中的电流与电感中的电流相差180o，能相互抵消。 电力系统中的负载大部分是感性的，因此总电流将滞后电压一个角度，如图1所示，将并联电容器与负载并联，则电容器的电流将抵消一部分电感电流，从而使总电流减小，功率因数将提高。 并联电容器的补偿方法又可分为： 1．个别补偿。即在用电设备附近按其本身无功功率的需要量装设电容器组，与用电设备同时投入运行和断开，也就是再实际中将电容器直接接在用电设备附近。 适合用于低压网络，优点是补尝效果好，缺点是电容器利用率低。 2．分组补偿。即将电容器组分组安装在车间配电室或变电所各分路出线上，它可与工厂部分负荷的变动同时投入或切除，也就是再实际中将电容器分别安装在各车间配电盘的母线上。 优点是电容器利用率较高且补尝效果也较理想（比较折中）。 3．集中补偿。即把电容器组集中安装在变电所的一次或二次侧的母线上。在实际中会将电容器接在变电所的高压或低压母线上，电容器组的容
2、什么是有功功率，什么是无功功率？ 有功功率：在交流电路中，电源在一个周期内发出瞬时功率的平均值(或负载电阻所消耗的功率)，称为“有功功率”。 无功功率：在具有电感或电容的电路中，在每半个周期内，把电源能量变成磁场(或电场)能量贮存起来，然后，再释放，又把贮存的磁场（或电场）能量再返回给电源，只是进行这种能量的交换，并没有真正消耗能量，我们把这个交换的功率值，称为“无功功率”。 无功功率 在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)、兆瓦(MW)。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明这个问题，现举一个例子：农村修水利需要开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢? 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： (1)降低发电机有功功率的输出。 (2)降低输、变电设备的供电能力。 (3)造成线路电压损失增大和电能损耗的增加。 (4)造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 有功功率是实际消耗的功率。P=UIcosφ 无功功率是与电源交换的功率。Q=UIsinφ 有功功率和输出功率的夹角便是功率因数。 由此非常容易得到结论――――无功损耗＝tgф×有功功率 ――――无功损耗＝输出功率×sinф ――――有功功率＝输出功率×cosф
